BRUKSANVISNING K2105 KARCHER

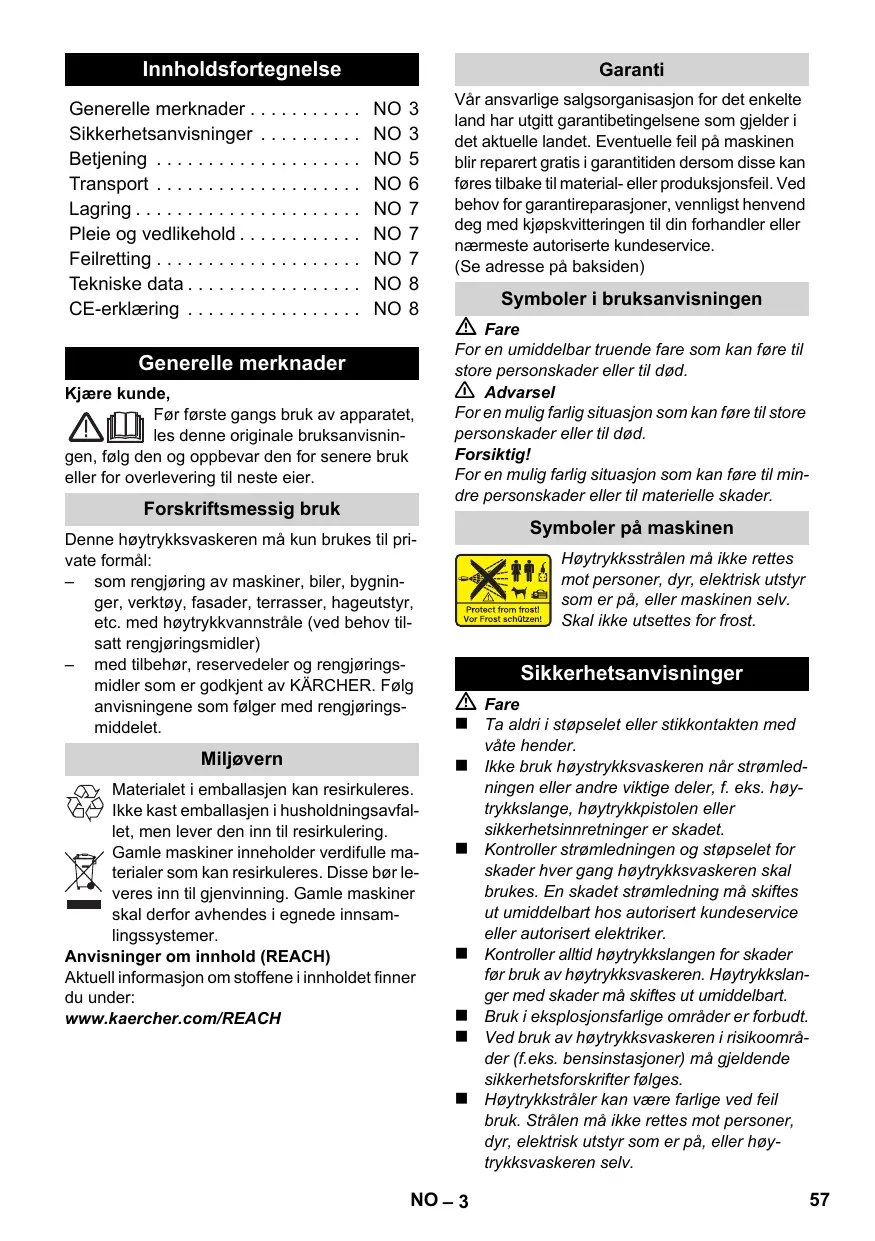

Generelle merknader Kjære kunde, Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. Forskriftsmessig bruk Denne høytrykksvaskeren må kun brukes til private formål: – som rengjøring av maskiner, biler, bygninger, verktøy, fasader, terrasser, hageutstyr, etc. med høytrykkvannstråle (ved behov tilsatt rengjøringsmidler) – med tilbehør, reservedeler og rengjøringsmidler som er godkjent av KÄRCHER. Følg anvisningene som følger med rengjøringsmiddelet. Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) Symboler i bruksanvisningen Fare For en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 Advarsel For en mulig farlig situasjon som kan føre til store personskader eller til død. Forsiktig! For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader. Symboler på maskinen Høytrykksstrålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv. Skal ikke utsettes for frost. Sikkerhetsanvisninger Fare Ta aldri i støpselet eller stikkontakten med våte hender. Miljøvern Ikke bruk høystrykksvaskeren når strømled- Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering. Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

NO – 3 ningen eller andre viktige deler, f. eks. høytrykkslange, høytrykkpistolen eller sikkerhetsinnretninger er skadet. Kontroller strømledningen og støpselet for skader hver gang høytrykksvaskeren skal brukes. En skadet strømledning må skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker. Kontroller alltid høytrykkslangen for skader før bruk av høytrykksvaskeren. Høytrykkslanger med skader må skiftes ut umiddelbart. Bruk i eksplosjonsfarlige områder er forbudt. Ved bruk av høytrykksvaskeren i risikoområder (f.eks. bensinstasjoner) må gjeldende sikkerhetsforskrifter følges. Høytrykkstråler kan være farlige ved feil bruk. Strålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller høytrykksvaskeren selv.

Ikke rett høytrykkstrålen mot deg selv eller

andre for å rengjøre klær eller skotøy. Ikke spyl gjenstander som inneholder helseskadelige materialer (f. eks. asbest). Dekk og ventiler på kjøretøy kan skades med høytrykkstrålen, noe som kan føre til at dekk eksploderer. Første tegn på at dekket er skadet er at det misfarges. Skadde dekk/ dekkventiler er livsfarlige. Hold en stråleavstand på minst 30 cm ved rengjøring av dekk! Eksplosjonsfare! Ikke sprut ut brennbare væsker. Sug aldri inn væsker som inneholder løsemidler eller ufortynnede syrer og løsemidler! Eksempler på slike væsker kan være bensin, malingstynner og fyringsolje. Sprøytetåken er høytantennelig, eksplosiv og giftig. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren. Advarsel Støpsel og kontakt på skjøteledning må være vanntette og skal ikke ligge i vann. Uegnede skjøteledninger kan være farlige. Ved utendørs bruk må det anvendes skjøteledninger som er godkjent for dette og merket etter gjeldende regler, og som har tilstrekkelig ledningstverrsnitt:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Skjøteledninger må alltid vikles helt ut på kabeltrommelen. Høytrykkslange, armatur og koblinger er viktige for sikkerheten ved bruk av høytrykksvaskeren. Bruk kun høytrykkslanger, armatur og koblinger som er anbefalt av produsenten. Dette apparatet er ikke ment for bruk av personer med nedsatte fysiske, sensoriske eller mentale ferdigheter. Høytrykksvaskeren må ikke brukes av barn, eller personer som ikke er kjent med hvordan høytrykksvaskeren fungerer. Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet. Emballasjefolien holdes unna barn, fare for kvelning! Denne maskinen er konstruert for bruk sammen med rengjøringsmidler levert av, eller anbefalt av produsenten. Bruk av andre rengjøringsmidler eller kjemikalier kan virke inn på høytrykkksvaskerens sikkerhet. Høytrykksvaskeren må brukes på korrekt måte. Brukeren må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer som måtte befinne seg i nærheten. Ikke bruk maskinen hvis andre personer er innen rekkevidde, med mindre de har på seg verneklær. Bruk egnede verneklær og vernebriller som beskyttelse mot tilbakesprut av vann og smuss. Forsiktig! Ved lengre driftspauser slå av apparatet med hovedbryter/apparatbryter eller trekk ut støpselet. Apparatet skal ikke brukes ved temperaturer under 0 °C. Hold en avstand på minst 30 cm ved rengjøring av lakkerte flater, for å unngå skader lakkskader. La aldri høytrykksvaskeren stå uten oppsyn når den er i gang. Pass på at strømledningen eller skjøteledningen ikke skades ved at den kjøres over, klemmes, strekkes eller lignende. Beskytt strømledningen mot sterk varme, olje og skarpe kanter. Alle strømførende deler i arbeidsområdet må være spylesikre. Høytrykksvaskeren må kun tilkobles strømuttak som er installert av en elektromontør, i henhold til IEC 60364. Høytrykksvaskeren må kun kobles til vekselstrøm. Spenningen må stemme overens med høytrykksvaskerens typeskilt. Av sikkerhetsgrunner anbefaler vi i utgangspunktet at apparatet drives via en overspenningsbryter (maks 30mA). Rengjøringsarbeid som medfører oljeholdig avløpsvann, f. eks. motorvask, karosserivask, må bare utføres på vaskeplasser med oljeutskiller. Sikkerhetsinnretninger Forsiktig! Sikkerhetsinnretningen fungerer som beskyttelse for brukeren, og må ikke endres eller omgås. Apparatbryter Apparatbryteren forhindrer utilsiktet bruk av apparatet. Låsin høytrykkspistol Låsingen sperrer hendelen på høytrykkspistolen og forhindrer utilsiktet start av apparatet. Overstrømsventil med trykkbryter Overstrømsventilen forhindrer at maskinens tillatte arbeidstrykk overskrides. NO – 4 Hvis spaken på håndsprøytespistolen slippes, slår en trykkbryter av pumpen, og høytrykksstrålen stopper. Når spaken betjenes igjen, kobles pumpen inn igjen. Forutsetning for at den står støding Forsiktig! Før alle arbeider på maskinen, sørg for at den står støtt for å forhindre personskader eller materielle skader. – Maskinen står støtt når den står på et flatt underlag. Betjening Leveringsomfang Leveringsomfang for apparatet er vist på emballasjen. Kontroller at innholdet i pakken er fullstendig, når du pakker ut. Ved manglende tilbehør eller ved transportskader, vennligst informer forhandleren. Beskrivelse av apparatet I denne bruksanvisningen er den maksimale utrustningen beskrevet. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Se side 2 for illustrasjoner 1 Høytrykksforsyning 2 Apparatbryter "0/OFF" / "I/ON" 3 Oppbevaringskroker for høytrykkslange og strømkabel 4 Bærehåndtak 5 Oppbevaring for strålerør 6 Oppbevaring for høytrykkspistol 7 Vanntilkobling med innebygget sil 8 Rengjøringsmiddel-sugeslange (med filter) 9 Koblingsdel for vanntilkoblingen 10 Strømledning med støpsel 11 Høytrykkspistol 12 Låsin høytrykkspistol 13 Klammer for høytrykksslange 14 Høytrykksslange Ekstra tilbehør 15 Roterende vaskebørste 16 Vaskebørste 17 Strålerør med høytrykksdyse 18 Strålerør med Rotojet 19 Strålerør med trykkregulering (Vario Power) 20 Tilbehørsnett Tilleggsutstyr Med spesialtilbehør kan du utvide bruksmulighetene for maskinen. Ta kontakt med din KÄRCHER-forhandler for mer informasjon. Før den tas i bruk De løse delene som følger apparatet skal monteres før det tas i bruk. Se side 2 for illustrasjoner Figur Feste bærehåndtak. Figur Klammer for høytrykkslange trekkes ut av høytrykkspistolen (f.eks. med en flat skrutrekker). Figur Sett høytrykkslangen i høytrykkspistolen. Klammer trykkes inn til de går i lås. Kontroller sikker tilkobling ved å trekke i høytrykkslangen. Tilleggsutstyr Figur Sett tilbehørsnettet i krokene som vist på figuren. Vanntilførsel I henhold til gjeldende forskrifter skal apparatet aldri kobles til drikkevannsnettet uten systemskiller. Det skal brukes en egnet systemskiller fra KÄRCHER eller alternativt en systemskiller iht. EN 12729 type BA. Vann som har passert gjennom en systemskiller regnes ikke som drikkbart vann. Forsiktig! Koble alltid systemskilleren til vannforsyningen, aldri direkte til apparatet! Merk: Forurensning i vannet kan skade høytrykkspumpen og tilbehøret. For beskyttelse anbefales bruk av KÄRCHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-059). Vanntilførsel fra vannledning Følg vannverkets forskrifter. Se typeskilt/tekniske data for tilkoblingsverdier. Bruk en vevforsterket slange (medfølger ikke) med en alminnelig kobling: (Diameter minst 1/2" eller 13 mm; lengde minst 7,5 m). Figur Skru den medfølgende koblingsdelen på vanntilkoblingen på høytrykksvaskeren. Sett vannslangen på koblingsdelen på høytrykksvaskeren, og koble den til vannkranen. Ta i bruk Forsiktig! Tørrkjøring i mer enn 2 minutter fører til skader på høytrykkspumpen. Dersom apparatet ikke bygger opp trykk innen 2 minutter, slå av appa- NO – 5

ratet og gå frem som beskrevet i kapittel "Feilretting". Figur Høytrykkslangen kobles til høytrykkskoblingen på apparatet. Figur Sett inn ønsket strålerør i høytrykkspistolen og fest det ved å dreie 90°. Åpne vannkranen helt. Sett støpselet i stikkontakten. Slå på apparatet "I/ON". Drift

Fare Når vannet stråler ut av høytrykksdysen utsettes håndsprøytepistolen for rekylkraft. Sørg for at du står støtt, og holder godt fast i håndsprøytepistolen og strålerøret. Figur Lås spaken på håndsprøytepistolen. Betjen hendelen, og maskinen starter. Merk: Dersom du slipper hendelen igjen, vil apparatet stoppe. Høyt trykk beholdes i systemet. Strålerør med høytrykksdyse For alminnelige rengjøringsoppgaver. Ikke egnet for bruk med rengjøringsmiddel. Strålerør med Rotojet For hardnakket smuss. Ikke egnet for bruk med rengjøringsmiddel. Strålerør med trykkregulering (Vario Power) For enkle rengjøringsoppgaver. Arbeidstrykket er trinnløst regulerbar mellom "Min" og "Max". Rengjøringsmidedel kan doseres i stilling "Mix". Slipp spaken på håndsprøytepistolen. Figur Drei strålerøret til ønsket stilling. Vaskebørste Egnet for bruk med rengjøringsmiddel. Roterende vaskebørste Egnet for bruk med rengjøringsmiddel. Den roterende vaskebørsten er spesielt egnet for bilvask. Forsiktig! Vaskebørsten skal ved bruk være fri for smuss eller fremmedlegemer, det er fare for lakkskader. Arbeide med rengjøringsmiddel For de ulike rengjøringsoppgavene, anvend utelukkende rengjørings- og pleiemidler fra KÄRCHER, de er spesielt utviklet for bruk med dette apparatet. Bruk av rengjørings- og pleiemidler fra andre leverandører kan føre til raskere slitasje, og garantien kan bortfalle. Du kan få informasjon hos faghandleren eller direkte fra KÄRCHER.

Trekk ut rengjøringsmiddel sugeslange fra huset til ønsket lengde. Heng rengjøringsmiddelsugeslangen ned i en beholder med rengjøringsmiddel. Ta strålerøret av håndsprøytepistolen. Arbeide kun med høytrykkspistol. Merk: Derved vil rengjøringsløsning blandes med vannstrålen ved drift. Anbefalt rengjøringsmetode Sprøyt litt rengjøringsmiddel på den tørre overflaten og la det virke (men ikke tørke). Spyl det oppløste smusset vekk med høytrykksstrålen. Opphold i arbeidet Slipp spaken på håndsprøytepistolen. Figur Lås spaken på håndsprøytepistolen. Ved lengre arbeidspauser (mer enn 5 minutter) må høytrykksvaskeren i tillegg slås av "0/OFF". Sett høytrykkspistol i oppbevaring for høytrykkspistol. Etter bruk Forsiktig! Høytrykkslangen må bare tas av høytrykkspistolen eller apparatet når det ikke er noe trykk i systemet. Etter arbeide med rengjøringsmiddel: Kjør maskinen i ca. 1 minutt for å spyle den ren. Slipp spaken på håndsprøytepistolen. Slå av apparatet "0/OFF". Steng vannkranen. Trykk inn spaken på håndsprøytepistolen for å utligne det gjenværende trykket i systemet. Figur Lås spaken på håndsprøytepistolen. Skill apparatet fra vannforsyningen. Trekk ut nettstøpselet. Transport Forsiktig! For å unngå uhell eller personskader ved transport, vær oppmerksom på vekten av maskinen (se tekniske data). Transport for hånd Løft apparatet i bærehåndtaket og bær det. Transport i kjøretøy Sikre maskinen mot å skli eller vippe. NO – 6 Lagring Feilretting Forsiktig! For å unngå uhell eller personskader ved valg av lagringssted, vær oppmerksom på vekten av maskinen (se tekniske data). Mindre funksjonsfeil kan du ved hjelp av følgende oversikt utbedre selv. Ved tvilstilfeller, ta kontakt med autorisert kundeservice. Fare Slå av apparatet og ta ut strømstøpselet innen service eller vedlikeholdsarbeider påbegynnes. Reparasjonsarbeid og arbeid på elektriske komponenter må kun utføres av autorisert kundeservice. Apparatet går ikke Betjen hendelen på høytrykkspistolen og maskinen starter. Kontroller at spenningen som er oppgitt på typeskiltet er overensstemmende med strømkildens spenning. Kontroller strømkabelen for skader. Høytrykksvaskeren bygger ikke opp trykk Lufte maskinen: Slå på apparatet uten tilkoblet høytrykkslange og kjør det til det kommer ut vann (maks. 2 minutter) uten bobler fra høytrykkstilkoblingen. Slå av maskinen og koble på høytrykksslangen igjen. Kontroller vannforsyningen. Ta ut sugeinntaket i vanntilkoblingen med en flattang, og rengjør det under rennende vann. Sterke trykksvingninger Rengjøre høytrykksdyse: Fjern smuss fra dysehullene med en nål, og skyll med vann i retning fra fremsiden. Kontroller vanntilførselsmengde. Apparatet er utett Små utettheter i apparatet skyldes tekniske årsaker. Ved større utettheter, ta kontakt med autorisert kundeservice. Maskinen suger ikke rengjøringsmiddel Skill strålerøret fra høytrykkspistolen, og arbeid kun med høytrykkspistolen eller bruk strålerør med trykkregulering, drei til stilling "Mix" Rengjør filter på rengjøringsmiddelsugeslange. Kontroller at sugeslange for rengjøringsmiddel ikke er i klem ("knekk"). Oppbevaring av apparatet Før lengre tids lagring, f.eks. om vinteren, pass på anvisningene i kapittelet Pleie. Sett høytrykksvaskeren på et jevnt underlag. Sett inn strålerøret i strålerørsholderen. Sett høytrykkspistol i oppbevaring for høytrykkspistol. Lagre strømkabel, høytrykkslange og tilbehør med maskinen. Frostbeskyttelse Forsiktig! Apparat og tilbehør skal ikke utsettes for frost. Apparat og tilbehør kan ødelegges av frost, dersom de ikke er tømt fullstendig for vann. For å unngå skader. Tømme apparatet helt for vann: Slå på apparatet uten tilkoblet høytrykkslange og uten tilkoblet vannforsyninf (maks 1 min.) og vent til det ikke kommer mer vann ut av høytrykkslangen. Slå av maskinen. Oppbevar apparat med alt utstyr i et frostsikkert rom. Pleie og vedlikehold Fare Slå av apparatet og ta ut strømstøpselet innen service eller vedlikeholdsarbeider påbegynnes. Vedlikehold Før langvarig oppbevaring, f. eks. over vinteren: Ta ut filteret fra rengjøringsmiddel-sugeslangen og rengjør det under rennende vann. Ta ut sugeinntaket i vanntilkoblingen med en flattang, og rengjør det under rennende vann. Vedlikehold Høytrykksvaskeren er vedlikeholdsfri. Reservedeler Det må kun brukes originale KÄRCHER reservedeler. En reservedelsoversikt finnes på slutten av denne bruksanvisningen. NO – 7

Tekniske data Elektrisk tilkobling Spenning 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Strømforbruk Kapasitet Beskyttelsesklasse Beskyttelsesklasse Strømsikring (trege) Vanntilkobling Vanntilførsels-temperatur 40 °C (max) Tilførselsmengde (min) 7 l/min Tilførselstrykk 0,2-1,2 MPa Effektspesifikasjoner Arbeidstrykk 8 MPa Maks. tillatt trykk 10 MPa Vannmengde 5,2 l/min Rengjøringsmiddelmengde 0,3 l/min Rekylkraft høytrykkspistol 10 N Vekt, driftsklar, med tilbehør uten oppbevaring for tilbehør 4,7 kg med oppbevaring for tilbehør 4,9 kg Registrerte verdier etter EN 60335-2-79 Hånd-arm vibrasjonsverdi <2,5 m/s2 Usikkerhet K 0,3 m/s2 Støytrykksnivå LpA 75 dB(A) Usikkerhet KpA 3 dB(A) Støyeffektnivå LWA + usikkerhet 91 dB(A) KWA EU-samsvarserklæring Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EF-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Produkt: Høytrykksvasker Type: 1.673-xxx Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2004/108/EF 2000/14/EF 2011/65/EF Anvendte overensstemmende normer EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendt metode for samsvarsvurdering 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: Garantert: De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen. CEO Det tas forbehold om tekniske endringer! Head of Approbation Dokumentasjonsansvarlig: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2013/01/01
