Type product	Dompelpomp voor schoon water, geschikt voor vuil water
Model	SP 22.000 Dirt
Merk	Kärcher
Doelgebruik	Verwijderen van water uit overstroomde ruimtes, water overbrengen uit containers, putten leegpompen, zoet water uit boten pompen
Toegestane pompvloeistoffen	Zoet water met vervuiling tot 30 mm deeltjesgrootte, zwembadwater met toevoegingen, wasloog (na gebruik naspoelen)
Verboden vloeistoffen	Brandbare, explosieve, corrosieve vloeistoffen, vetten, oliën, zout water, sanitair afvalwater
Netspanning	230–240 V
Netfrequentie	50 Hz
Nominaal vermogen	750 W
Maximaal debiet	22.000 l/u
Maximale druk	0,08 MPa (0,8 bar)
Maximale opvoerhoogte	8 m
Maximale dompeldiepte	7 m
Toegestane vloeistoftemperatuur	5 °C tot 35 °C
Maximale deeltjesgrootte (vuild water)	30 mm
Minimale vloeistofhoogte (handmatige modus)	50 mm
Resterende vloeistofhoogte (handmatige modus)	35 mm
Gewicht (zonder accessoires)	6,5 kg
Bedrijfsmodi	Automatisch (vlotterschakelaar) en handmatig
Automatische ontluchting	Ja, voor zelfaanzuiging
Vlotterschakelaar	Instelbare hoogte, instelling kabellengte
Aansluitsysteem	Quick-Connect (steekkoppeling) voor slangen 1", 1¼", 1½", 3/4"
Terugslagklep	Inbegrepen (accessoire voor G1-aansluiting)
Voorfilter	Geïntegreerd in voet voor SP 22000 Dirt
Leveringsomvang	Dompelpomp, aansluitsproeier, G1½ pompaansluitstuk, G1 schroefdraadaansluiting, vlotterschakelaar, vergrendeling, Quick-Connect, terugslagklep (als accessoire)
Droogloopbeveiliging	Thermische schakeling schakelt de pomp uit; handmatige bediening moet worden bewaakt
Vorstbescherming	Niet gebruiken of bewaren bij vriestemperaturen; volledig leegmaken voor opslag
Onderhoud	Naspoelen met schoon water na het pompen van vuile vloeistoffen; aanzuigzone reinigen indien verstopt; geen regelmatig onderhoud vereist
Reserveonderdelen en accessoires	Verkrijgbaar op www.kaercher.com
Garantie	Voorwaarden van toepassing; neem contact op met dealer of erkende service

Veelgestelde vragen - SP 22.000 Dirt Kärcher

Waarvoor kan de Kärcher SP 22.000 Dirt pomp worden gebruikt?

De pomp is ontworpen voor het verwijderen van overstromingswater uit gebouwen, het overbrengen van water uit containers, het leegpompen van putten en schachten, en het pompen van zoet water uit boten. Het kan water met vervuiling tot 30 mm deeltjesgrootte verwerken.

Kan ik olie, zout water of chemicaliën pompen?

Nee, de pomp mag niet worden gebruikt voor brandbare, explosieve of corrosieve vloeistoffen, vetten, oliën, zout water of sanitair afvalwater. Alleen zoet water met een zekere mate van vervuiling, zwembadwater met toevoegingen, of wasloog (na gebruik naspoelen) zijn toegestaan.

Hoe start ik de pomp?

Sluit de slang aan op de pomp met het Quick-Connect-systeem. Plaats de pomp in de vloeistof en zorg ervoor dat de aanzuigzone niet geblokkeerd is. Steek de stekker in het stopcontact. In de automatische modus regelt de vlotterschakelaar het starten/stoppen. In de handmatige modus draait de pomp continu; zorg voor een vloeistofniveau van minimaal 50 mm voor zelfaanzuiging.

Wat is het verschil tussen automatische en handmatige modus?

In de automatische modus schakelt de vlotterschakelaar de pomp in/uit op basis van het waterniveau. In de handmatige modus blijft de pomp continu aan en kan water tot een resthoogte van 35 mm worden verwijderd, maar moet worden bewaakt om drooglopen te voorkomen.

Hoe reinig en onderhoud ik de pomp?

Na het pompen van vuil water of water met toevoegingen, naspoelen door schoon zoet water te pompen. Koppel de stroom los, verwijder de aansluitsproeier, reinig de aanzuigzone en Quick-Connect indien vuil. Veeg de buitenkant af met een zachte doek en schoon water. De pomp is verder onderhoudsvrij.

Wat moet ik doen als de pomp draait maar geen water levert?

Trek eerst de stekker eruit en steek hem herhaaldelijk terug om de aanzuiging te helpen als er lucht is ingesloten. Reinig de aanzuigzone indien verstopt. Zorg in de handmatige modus dat het vloeistofniveau minimaal 50 mm is. Als het probleem aanhoudt, controleer dan op verstoppingen of neem contact op met de service.

Waarom stopt de pomp plotseling?

De thermische beveiliging kan zijn geactiveerd door oververhitting. Trek de stekker eruit, laat de pomp afkoelen, reinig de aanzuigzone en vermijd drooglopen. Controleer ook zekeringen en elektrische aansluitingen.

Wat is de maximale deeltjesgrootte die de pomp kan verwerken?

De SP 22.000 Dirt kan water met deeltjes tot 30 mm grootte verwerken. Gebruik voor kleinere diameters een voorfilter om verstopping te voorkomen.

Hoe bewaar ik de pomp in de winter?

Maak de pomp en accessoires volledig leeg. Laat drogen. Bewaar op een vorstvrije plaats, niet buiten. Vorst kan de pomp beschadigen als er water in achterblijft.

Waar kan ik reserveonderdelen en accessoires vinden?

Originele reserveonderdelen en accessoires zijn verkrijgbaar op www.kaercher.com. Gebruik alleen originele onderdelen om een veilige werking te garanderen.

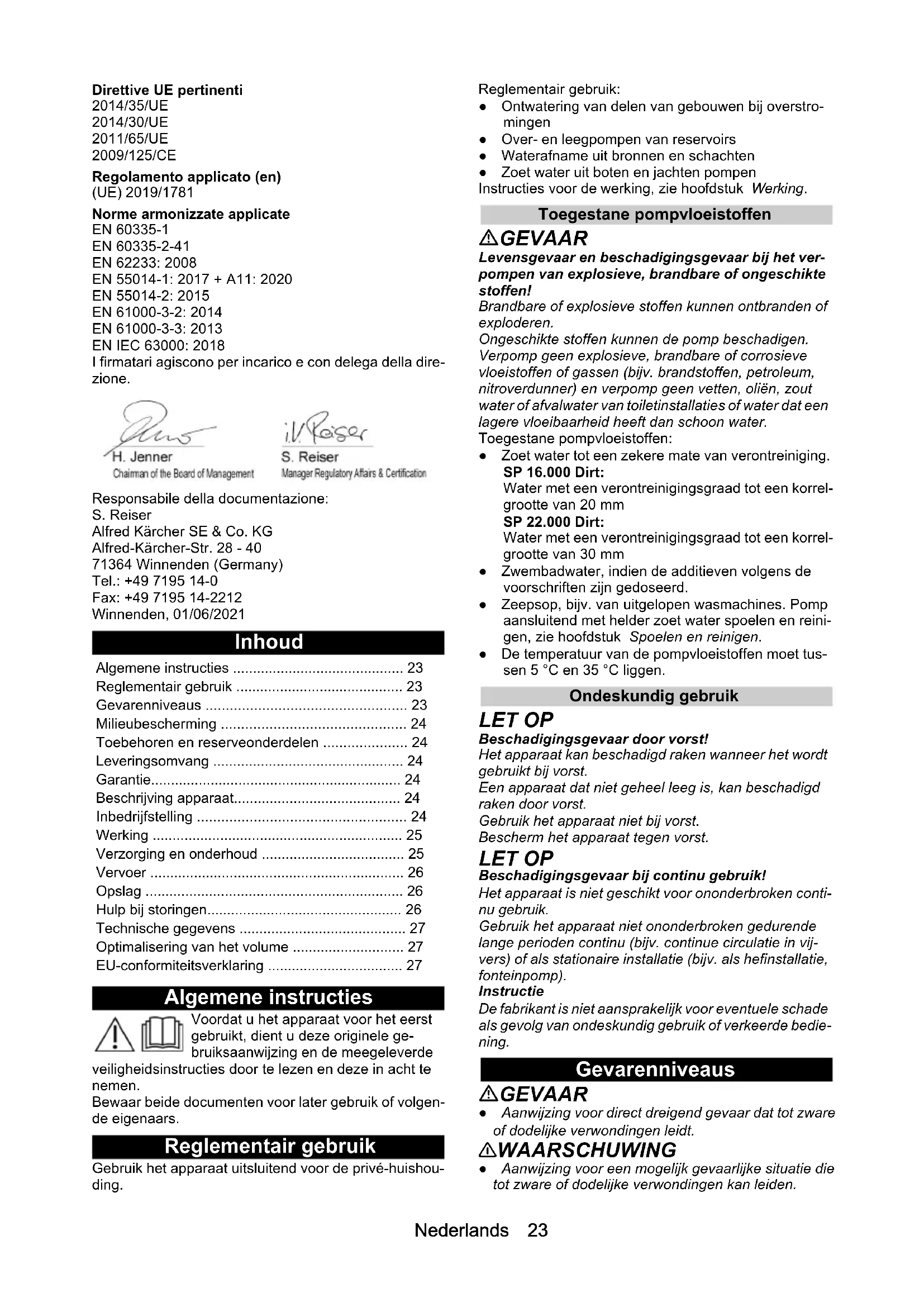

GEBRUIKSAANWIJZING SP 22.000 Dirt Kärcher

Algemene instructies 23

Toebehoren en reserveonderdelen 24

Leveringsomvang 24

Garantie 24

Beschrijving apparaat 24

Inbedrijfstelling 24

Werking 25

Verzorging en onderhoud 25

Vervoer 26

Opslag 26

Hulp bij storingen 26

Optimalisering van het volume 27

EU-conformiteitsverklaring 27

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of volgende eigenaars.

Gebruik het apparaat uitsluitend voor de privé-huishouding.

Reglementair gebruik:

• Ontwatering van delen van gebouwen bij overstromingen, over- en leegpompen van reservoirs, waterafname uit bronnen en schachten.
• Zoet water uit boten en jachten pompen.

Instructies voor de werking, zie hoofdstuk Werking.

Toegestane pompvloeistoffen

△GEVAAR

Levensgevaar en beschadigingsgevaar bij het verpompen van explosieve, brandbare of ongeschikte stoffen!

Verpomp geen explosieve, brandbare of corrosieve vloeistoffen of gassen (bijv. brandstoffen, petroleum, nitroverdunner) en verpomp geen vetten, oliën, zout water of afvalwater van toiletinstallaties of water dat een lagere vloeibaarheid heeft dan schoon water.

Toegestane pompvloeistoffen:

• Zoet water tot een zekere mate van verontreiniging. SP 16.000 Dirt: Water met een verontreinigingsgraad tot een korrelgrootte van 20 mm. SP 22.000 Dirt: Water met een verontreinigingsgraad tot een korrelgrootte van 30 mm.
• Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd.
• Zeepsop, bijv. van uitgelopen wasmachines. Pomp aansluitend met helder zoet water spoelen en reinigen, zie hoofdstuk Spoelen en reinigen.
• De temperatuur van de pompvloeistoffen moet tussen 5°C en 35°C liggen.

Ondeskundig gebruik

LET OP

Beschadigingsgevaar door vorst!

Het apparaat kan beschadigd raken wanneer het wordt gebruikt bij vorst.

Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst.

Gebruik het apparaat niet bij vorst.

Bescherm het apparaat tegen vorst.

LET OP

Beschadigingsgevaar bij continu gebruik!

Het apparaat is niet geschikt voor ononderbroken continu gebruik.

Gebruik het apparaat niet ononderbroken gedurende lange perioden continu (bijv. continue circulatie in vijvers) of als stationaire installatie (bijv. als verwarmingsinstallatie, fonteinpomp).

Instructie

De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bediening.

Gevarenniveaus

△GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

WAARSCHUWING

• Aanwijzing voor een mogelijke gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

△VOORZICHTIG

• Aanwijzing voor een mogelijke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

• Aanwijzing voor een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het geschatte afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)

Beschrijving apparaat

Afbeeldingen, zie pagina's met grafieken Afbeelding A

1 Handgreep ② Kabel voor spanningaansluiting met stekker 3 Automatische ontluchtingsvoorziening 4 Quick-Connect ⑤ Pompaansluitingsonderdeel G 1 ½ (1", 1 ¼" en 1 ½" slangaansluiting en G 1 ½ - schroefdraad) 6 Aansluitstuk (G1 ½ - schroefdraad) ⑦ Vergrendeling (vlotterschakelaar) 8 Hoogteverstelling (vlotterschakelaar) 9 Vlotterschakelaar

10* Pompaansluitingsonderdeel G 1 (3/4" en 1" slangaansluiting en G 1 - schroefdraad) 11 Terugslagklep 12 G 1 - schroefaansluiting (SP 16.000 Dirt) ⑬ Voorfilter (SP 22.000 Dirt)

• Niet bij de levering inbegrepen.

Inbedrijfstelling

△GEVAAR

Gevaar voor elektrische schokken en letsel!

Het apparaat bevat elektrische en mechanische onderdelen.

Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt.

Instructie

Hoe korter de slanglengte en hoe groter de slangdiameter, des te hoger is het vermogen.

Om verstopping van de pomp te voorkomen, moet een voorfilter worden gebruikt voor slangdiameters kleiner dan 1 1/4 inch.

SP 16.000 Dirt Bijzondere toebehoren SP 22.000 Dirt geïntegreerd in de zuigslang

De pompaansluiting is voorzien van een steeksysteem (Quick-Connect).

Het aansluitstuk met pompaansluitingsonderdeel G 1 1/2 en de schroefaansluiting G 1 worden ongemonteerd bij het apparaat meegeleverd.

Instructie

Slangen met een diameter van 1 inch, 1 1/4 inch en 1 1/2 inch kunnen op het pompaansluitingsonderdeel G 1 1/2 worden aangesloten.

Om de gewenste deeltjesgrootte te kunnen verpompen, moet een slangdiameter worden gekozen die groot genoeg is en moet het pompaansluitingsonderdeel G 1 1/2 overeenkomstig aan de groeven worden verzwaard. Ook

bij kleinere deeltjes wordt een grotere slangdiameter aanbevolen om een hoge doorstroomhoeveelheid mogelijk te maken.

Sluit de slang aan op de pomp als u een 1 inch, 1 1/4 inch of 1 1/2 inch slang gebruikt:

1. Schroef het pompaansluitingsonderdeel G 1 1/2 op het aansluitstuk.

Afbeelding B

2 Duw de slangklem op de slang. 3 Duw de slang op het pompaansluitingsonderdeel G 1 1/2 en zet hem vast met een slangklem. 4 Duw het aansluitstuk in de Quick-Connect.

Afbeelding C

Sluit de slang aan op de pomp als u een 3/4" of 1" slang gebruikt (SP 16.000 Dirt):

1 Schroef de G 1 schroefaansluiting op het aansluitstuk.

2 Het bijzondere toebehoren pompaansluitingsonderdeel G 1 (6.997-359.0 pompaansluitingsonderdeel G 1 (33,3 mm) incl. terugslagklep - niet bij de levering inbegrepen) op de schroefaansluiting G 1 monteren:

a Plaats de terugslagklep zo op de G 1 schroefaan-sluiting dat het opschrift "UP" leesbaar is. b Schroef pompaansluitingsonderdeel G 1 op de schroefaansluiting G 1.

3 Duw de slangklem op de slang. 4 Duw de slang op het pompaansluitingsonderdeel G 1 en zet hem vast met een slangklem.

5 Duw het aansluitstuk in de Quick-Connect.

Afbeelding C

Pomp opstellen/onderdompelen:

1 Steek de hoogteverstelling van de vlotterschakelaar in de vergrendeling.

Afbeelding D

2 Plaats de pomp stevig op een vaste ondergrond in de pompvloeistof en dompel hem onder met behulp van een touw dat aan de handgreep is bevestigd.

Instructie

Het aanzuigbereik mag niet geblokkeerd worden door verontreinigingen. Als de ondergrond modderig is, plaats de pomp dan op een baksteen of iets dergelijks. Zorg ervoor dat de pomp horizontaal staat. De pomp niet aan de kabel of slang dragen.

Werking

△GEVAAR

Levensgevaar door elektrische schok!

Er bestaat levensgevaar door elektrische schok bij aanraking van spanningvoerende delen.

Raak tijdens het gebruik het aan de handgreep bevestigde touw of voorwerpen die in contact komen met de pompvloeistof (bijv. buisleidingen die in de te verpompen vloeistof steken, leuningen) niet aan en reik niet in de te verpompen vloeistof.

Automatische ontluchtingsvoorziening

1. Bij een laag vloeistofniveau kan aangezogen lucht of in de pomp aanwezige lucht via de automatische ontluchtingsvoorziening ontsnappen. Behalve lucht kan er ook vloeistof uitkomen.

Als de pomp problemen heeft met aanzuigen wanneer het vloeistofniveau laag is, haal dan de netstekker uit het stopcontact en steek deze er herhaaldelijk in om het aanzuigproces te helpen.

Afbeelding E

Automatisch gebruik

1. Stel de vlotterschakelaar af door middel van de hoogteverstelling en de kabellengte.

Instructie

Als de pomp zonder toezicht wordt gebruikt, moet de vlotterschakelaar altijd in de hoogste positie worden gezet om een betrouwbare uitschakeling van de pomp te garanderen.

Afbeelding F

Instructie

Wanneer de pomp op de onderste positie is ingesteld, moet de kabellengte tussen de vlotterschakelaar en de vergrendeling op 2,5 cm worden ingesteld, zie markering op de kabel.

Afbeelding G

1. De netstekker in het stopcontact steken.

Instructie

Bij automatisch gebruik wordt het pompen automatisch gestuurd door de vlotterschakelaar.

De pomp wordt ingeschakeld, zodra de vlotterschakelaar als gevolg van het stijgende vloeistofniveau de inschakelhoogte heeft bereikt.

De pomp wordt uitgeschakeld, zodra de vlotterschakelaar als gevolg van het dalende vloeistofniveau de uitschakelhoogte heeft bereikt.

De vlotterschakelaar moet zich vrij kunnen bewegen. De kabellengte tussen de vlotterschakelaar en de vergrendeling moet ten minste 2,5 cm bedragen.

Inschakelhoogte/uitschakelhoogte (vlotterschakelaar in onderste positie):

Min/Max SP 16.00	0 Dirt SP 22.000	Dirt
Inschakelhoogte cm*	18 / 21 20 / 24
Jitschakelhoog- te cm*	4 / 12 6 / 15

Inschakelhoogte/uitschakelhoogte (vlotterschakelaar in bovenste positie):

Min/Max SP 16.000	0 Dirt SP 22.000	Dirt
Inschakelhoogte cm*	28 / 31 33 / 36
Jitschakelhoog- te cm*	14 / 22 19 / 27

• De schakelhoogtes variëren naargelang de stand van de vlotterschakelaar en de kabellengte tussen de vlotterschakelaar en de vergrendeling. Wij raden aan de vooraf ingestelde kabellengte te behouden.

Handmatig gebruik

Instructie

Bij handmatig gebruik blijft de pomp altijd ingeschakeld. Om te zorgen dat de pomp bij handmatig gebruik zich aanzuigt, moet het vloeistofniveau minstens 60 mm (SP 16.000 Dirt) of 50 mm (SP 22.000 Dirt) bedragen.

De pomp kan tot een restvloeistofhoogte van 25 mm (SP 16.000 Dirt) of 35 mm (SP 22.000 Dirt) wegpompen. De gespecificeerde restvloeistofhoogte wordt alleen bij handmatig gebruik bereikt.

De vlotterschakelaar moet vrij kunnen bewegen.

1. Bevestig de vlotterschakelaar in de vergrendeling, met de bovenkant naar boven wijzend.

Afbeelding H

LET OP

Beschadigingsgevaar bij drooglopen!

Drooglopen leidt tot verhoogde slijtage van de pomp. Laat de pomp bij handmatig gebruik niet zonder toezicht draaien.

In geval van drooglopen, onmiddellijk de netstekker uit het stopcontact trekken.

1. Netstekker in het stopcontact steken.

Werking beëindigen

1. De netstekker uit het stopcontact trekken. Het apparaat stopt.

LET OP

Beschadigingsgevaar!

Beschadigingsgevaar door opgedroogde verontreinigingen of toevoegingen.

Spoel en reinig het apparaat onmiddellijk na elk gebruik.

1. Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, dan moet het apparaat onmiddellijk na gebruik worden gespoeld en gereinigd, zie hoofdstuk Spoelen en reinigen.
2. Maak het apparaat en alle toebehoren leeg en laat ze drogen.

Verzorging en onderhoud

△GEVAAR

Gevaar voor elektrische schokken en letsel!

Het apparaat bevat elektrische en mechanische onderdelen.

Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd.

Spoelen en reinigen

LET OP

Beschadigingsgevaar!

Beschadigingsgevaar door opgedroogde verontreinigingen of toevoegingen.

Spoel en reinig het apparaat onmiddellijk na elk gebruik.

1 Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, moet het apparaat daarna worden gespoeld: Gebruik het apparaat om helder zoet water zonder toevoegingen te verpompen totdat alle verontreinigingen of toevoegingen uit het apparaat worden gespoeld.

△GEVAAR

Gevaar voor elektrische schokken en letsel!

Het apparaat bevat elektrische en mechanische onderdelen.

Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt.

2 De netstekker uit het stopcontact trekken. 3 De toets van Quick-Connect indrukken en aansluitstuk eraf trekken.

Afbeelding C

4 Eventuele resten uit de slang en bij de Quick-Connect verwijderen. 5 De buitenkant van het apparaat met een zachte, schone doek en helder zoet water reinigen. 6 Maak het apparaat en alle toebehoren leeg en laat ze drogen.

Onderhoud

Het apparaat is onderhoudsvrij.

Vervoer

Vervoer met de hand

△VOORZICHTIG

Gevaar voor letsel door struikelen!

Er bestaat gevaar voor letsel door struikelen over losse kabels en slangen.

Wees voorzichtig met kabels en slangen wanneer u het apparaat verplaatst.

1. Het apparaat bij de handgreep optillen en dragen.

Vervoer in voertuigen

WAARSCHUWING

Gevaar voor letsel, gevaar voor beschadiging!

Houd bij het vervoer rekening met het gewicht van het apparaat.

Berg het apparaat op of zet het vast in overeenstemming met de geldende richtlijnen, zodat het niet wegglijdt of wordt weggeslingerd tijdens het transport.

1. Beveilig het apparaat bij transport in voertuigen conform de richtlijnen tegen wegglijden en omvallen.

Opslag

LET OP

Gevaar voor beschadiging door vorst!

Leeg het apparaat en het toebehoren voor opslag volledig.

Bescherm het apparaat tegen vorst.

Bewaar het apparaat vorstvrij en niet buiten.

VOORZICHTIG

Gevaar voor letsel en beschadiging!

Het apparaat kan kantelen op hellende oppervlakken.

Houd bij de opslag rekening met het gewicht van het apparaat.

1. De pomp en alle toebehoren geheel leegmaken.
2. De pomp en alle toebehoren laten drogen.
3. De pomp op een vorstvrije plaats opbergen.

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Fout Oorzaak Remedie
De pomp draait, maar transporteert nicht	Er zit lucht in de pomp. 1. Netstekker meeraals uit het stopcontact trekken en erin steken tot er vloeistof worden aangezogen.
	Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken.2. Het aanzuigbereik reinigen.
	Het vloeistofniveau is bij handmatig ge-bruike te laag.	1. Indien möglichk, de pomp dieper in de pompvloeistof dompelen, zie hoofdstuk Werking.
De pomp start nicht of blijftijdens het gebruik plotseling staan	De stroomvoorziening is onderbroken. 1.	De zekeringen en elektrische verbindingen controleren.
	De thermoschakelaar heeft de pomp we-gens oververhitting uitgeschakeld.	1. De netstekker uit het stopcontact trekken.2. De pomp laten afkoelen.3. Vuildeeltjes in het aanzuigbereik verwijdere- ren.4. Het aanzuigbereik reinigen.5. Droogloop van de pomp verhinderen.
	Het aanzuigbereik worden geblokkeerd door vuildeeltjes.	1. De netstekker uit het stopcontact trekken.2. Het aanzuigbereik reinigen.
Het pompvermogen neemt af	Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken.2. Het aanzuigbereik reinigen.
Het pompvermögen is teklein	De maximale opvoerhoogte is overschre-den. De slangdiameter en de slangengte zijnverkeerd geseleed.	1. De maximale opvoerhoogte in acht nemen,zie hoofdstuk Technische gegevens.2. Indien nodig, een grotere slangdiameter ofeen kortere slangengte selecteren, ziehoofdstuk Optimalisering van het volume.
De Quick-Connect kanniet worden geopend ofgesloten	Het steeksysteme is verwuid. 1. De clip verwijderen.2. De clip reinigen.3. De clip monteren.

Technische gegevens

		SP16.000Dirt	SP22.000Dirt
Gegevens capaciteit apparaat
Netspanning V 230-240 230-240
Netfrequentie Hz 50 50
Nominal vermogen W 550 750
Opbreungst maximaal	l/h	16.000	22.000
Druk (max.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Opvoerhoogte (max.)	m	8	8
Indompeldiepte (max.)	m	7	7
Toegest. temp. pompvloei- °Cstoffen		5...35 5...35
Deeltjesgroote (max.) van de toegestane pompvloei-stoffen	mm	20 30
Minimaal vloeistofniveau (handmatige modus)	mm	60 50
Hoogte restvloeistoffen	mm	25 35
Gewicht (zonder toebeho-ren)	kg	4,9	6,5

Technische wijzigingen voorbehouden.

Optimaliseren van het volume

Het volume wordt groter:

• naarmate de opvoerhoogte kleiner is;
• naarmate de diameter van de gebruikte slang groter is;
• naarmate de gebruikte slang korter is;
• naarmate het drukverlies veroorzaakt door het aangesloten toebehoren kleiner is.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring haar geldigheid.

Product: Pomp

Type: 1.645-xxx

Relevante EU-richtlijnen

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EG

Toegepaste bepaling(en)

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

ENIEC63000:2018

De ondergetekende handelt in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40
