PondoAir Set 900 - Luchtpomp Pontec - Gratis gebruiksaanwijzing en handleiding

Producttype	Luchtpomp voor vijver
Merk	Pontec
Model	PondoAir Set 900
Beoogd gebruik	Beluchting en zuurstoftoevoer van vijvers, waterfonteinen, anti-ijsfunctie in de winter
Elektrische voeding	230 V / 50 Hz (standaard netspanning)
Lengte netsnoer	1,5 m
Aantal meegeleverde slangen	2 slangen van elk 5 m
Aantal diffusors	4 diffusors
Reserve membranen inbegrepen	2 membranen
Y-stuk inbegrepen	2 verdelers om lucht te verdelen
Veiligheidsafstand tot water	Minimaal 2 meter
Vereiste elektrische beveiliging	Aardlekschakelaar 30 mA
Installatie	Horizontaal, boven het waterniveau, beschermd tegen overstroming
Slijtdelen	Membraan, luchtfilter, diffusor
Onderhoud	Reinigen van luchtfilter, vervangen van membranen, reinigen van diffusors
Vorstomstandigheden	Bruikbaar in de winter bij continu gebruik, anders droog opslaan
Garantie	2 jaar (onder voorbehoud van de voorwaarden in de handleiding)
Afvoer	Niet bij het huishoudelijk afval, snoer doorknippen en recyclen

Veelgestelde vragen - PondoAir Set 900 Pontec

Hoe installeer ik de PondoAir Set 900?

Plaats het apparaat horizontaal, minimaal 2 meter van de vijver en boven het waterniveau. Sluit de luchtslang aan op de diffusor en de luchtafvoer van de pomp. Sluit het apparaat aan op het stroomnet; het start onmiddellijk.

Wat te doen als het apparaat geen lucht afgeeft of het debiet onvoldoende is?

Controleer of de diffusors niet vervuild zijn (reinigen of vervangen). Reinig of vervang het luchtfilter. Zorg dat de slang niet geknikt of poreus is. Als het probleem aanhoudt, vervang dan beide membranen.

Hoe reinig ik het luchtfilter?

Schakel de stroomtoevoer uit. Verwijder de filterhouder uit het onderste deel van de behuizing met een schroevendraaier. Verwijder het filterelement, ontstop of vervang het. Plaats het filterelement en de o-ring terug, monteer het apparaat weer.

Hoe vervang ik de membranen van de luchtmotor?

Schakel de stroomtoevoer uit. Open de behuizing (schroeven aan de onderzijde). Schroef de luchtmotor los. Verwijder de moer van de membraanbeugel, kantel de beugel, vervang het membraan. Monteer in omgekeerde volgorde. Vervang altijd beide membranen, zelfs als er maar één defect is.

Wat zijn de essentiële veiligheidsmaatregelen?

Gebruik een aardlekschakelaar van 30 mA. Sluit alleen aan als de elektrische specificaties overeenkomen. Dompel het apparaat nooit onder. Schakel de stroom uit voordat u in het water werkt. Niet gebruiken als de kabel of behuizing beschadigd is.

Kan de PondoAir Set 900 in de winter worden gebruikt?

Ja, het apparaat kan als anti-ijsvoorziening worden gebruikt bij continu gebruik, mits de toelaatbare buitentemperatuur wordt nageleefd. Als u het in de winter niet gebruikt, bewaar het dan op een droge plaats bij kamertemperatuur.

Welke accessoires worden meegeleverd met de set?

De set bevat: 1 pomp met 1,5 m snoer, 2 slangen van 5 m, 4 diffusors, 2 reserve membranen en 2 Y-stukken.

Hoe bewaar ik het apparaat in de winter?

Als het apparaat niet continu wordt gebruikt, schakel het dan uit en bewaar het in een droge binnenruimte (kamertemperatuur). Zorg dat het schoon en droog is voor opslag.

Wat te doen bij abnormale geluiden of storing?

Ongewone geluiden duiden vaak op een defect membraan: vervang beide membranen. Als het apparaat helemaal niet werkt, controleer dan de netspanning. Voor andere problemen neem contact op met de erkende klantenservice.

Wat is de garantie van de PondoAir Set 900?

PfG biedt 2 jaar garantie vanaf de verkoopdatum op materiaal- of fabricagefouten, bij overlegging van de aankoopbon. Garantie is uitgesloten bij oneigenlijk gebruik, elektrische of mechanische schade, of niet-geautoriseerde reparatie.

GEBRUIKSAANWIJZING PondoAir Set 900 Pontec

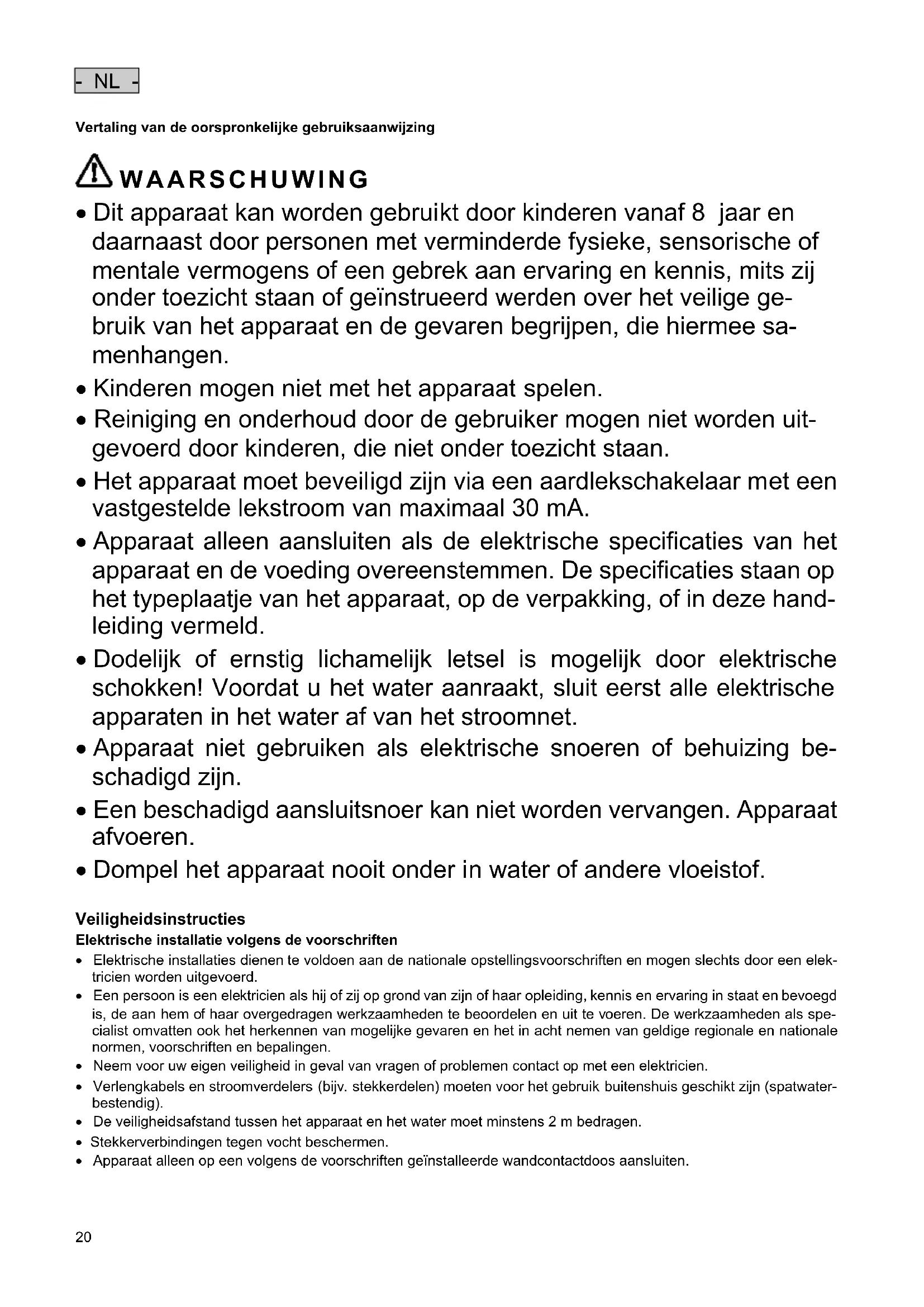

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.
• Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet.
• Apparaat niet gebruiken als elektrische snoeren of behuizing beschadigd zijn.
• Een beschadigd aansluitsnoer kan niet worden vervangen. Apparaat afvoeren.
• Dompel het apparaat nooit onder in water of andere vloeistof.

Veiligheidsinstructies

Elektrische installatie volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elektricien worden uitgevoerd.
• Een persoon is een elektricien als hij of zijn op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• De veiligheidsafstand tussen het apparaat en het water moet minstens 2 m bedragen.
• Stekkerverbindingen tegen vocht beschermen.
• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.

Veilig gebruik

• Apparaat niet aan het elektrische snoer dragen of trekken.
• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.
• De behuizing van het apparaat of bijbehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist.
• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.
• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.
• Het apparaat nooit aan technische modificaties onderwerpen.
• Houd de contactdoos en de netsteker droog.

Instructies betreft deze gebruiksaanwijzing

Met de aanschaf van het product PondoAir Set 200/450/900 heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Waarschuwingen in deze handleiding

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

GEVAAR

Markeert een onmiddellijk gevaarlijke situatie, welke de dood of zware verwondingen tot gevolg heeft, indien deze niet wordt vermeden.

WARNUNG

Markeert een mogelijk gevaarlijke situatie, welke de dood of zware verwondingen tot gevolg kan hebben, indien deze niet vermeden wordt.

VOORZICHTIG

Markeert een mogelijk gevaarlijke situatie, welke middelzware of lichte verwondingen tot gevolg kan hebben, indien deze niet wordt vermeden.

OPMERKING

Markeert een mogelijk gevaarlijke situatie, welke materiële of milieuschade tot gevolg kan hebben, indien deze niet wordt vermeden.

Verwijzingen in deze handleiding

☐ A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.
→ Verwijst naar een ander hoofdstuk.

Leveringsomvang

☐ A	PondoAir Set			Beschrijving
	200	450	900
	Aantal	Aantal	Aantal
1	1	1	1	Beluchtingspomp met 1,5-m netaansluitleiding
2	2	2	2	5-m-luchtslang
3	2	2	2	Beluchtingssteen
4	2	2	4	Membraan (reserve)
5	-	-	2	Y-stuk

- NL -

Beoogd gebruik

PondoAir Set 200/450/900, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor de beluchting en zuurstofvoorziening van tuinvijvers.
• Voor gebruik in fonteininstallaties en vijvers.
• Gebruik onder naleving van de technische gegevens.
• Tijdens de winterperiode kan het apparaat als ijsvrijhouder worden gebruikt, om te voorkomen, dat de vijver dichtvriest. Een voorwaarde is, dat de minimaal toegestane buitentemperatuur niet wordt onderschreden.

Plaatsen en aansluiten

□ B, C, D

Apparaat opstellen

• Apparaat waterpas en overstromingverzekerd opstellen.
  Minstens 2 m zekerheidsafstand van het water aanhouden.
• Het apparaat boven het waterniveau opstellen, anders wordt het door teruglopend water beschadigd.
  Schade door verkeerde plaatsing valt niet onder de garantie of aansprakelijkheid.

Apparaat aansluiten

• Luchtpijp beschut aanleggen, daarbij de pijp zoveel mogelijk kort houden
• Beluchtingssteen met luchtpijp verbinden en in de vijver plaatsen.
• Vrije einden van luchtpijp op de uitblaasopening aan apparaat steken.

Inbedrijfstelling

Inschakelen: Apparaat aansluiten op het elektriciteitsnet. Het apparaat schakelt onmiddellijk aan.

Uitschakelen: Koppel het apparaat van het elektriciteitsnet af.

Storing verhelpen

Storing	Oorzaak	Remedie
Het apparaat draait niet	Er is geen netspanning	Netspanning controleren
Apparaat transporteert geen lucht of de trans-porthoeveelheid is onvoldoende	Beluchtingsstenen verontreinigd	Maak de beluchtingsstenen schoon of vervang ze
	Luchtfilter verontreinigd	Luchtfilter schoonmaken of vervangen
	Luchtslang geknikt of poreus	Luchtslang zonder knikken plaatsen of vervan-gen
	Membraan defect	Beide membranen vervangen
Apparaat is ongewoon luid	Membraan defect	Beide membranen vervangen

Slijtagedelen

• Membraan
• Luchtfilter
• Beluchtersteen

Reiniging en onderhoud

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Luchtfilter reinigen

Zo gaat u te werk:

□ E

1. Filterhouder met behulp van een schroevendraaier uit het onderste gedeelte van de behuizing verwijderen.
2. Filtervlies eraf halen en uitkloppen of evt. vervangen.
3. Filtervlies in de filterhouder schuiven.

- Let op de O-ring, deze houdt de filterhouder in de behuizing vast.

1. Bouw het apparaat in omgekeerde volgorde samen.

Membranen vervangen

Wanneer de luchtcapaciteit afneemt, moeten de membranen van de luchtmotor worden vervangen. Daarvoor moet de luchtmotor worden gedemonteerd.

AANWIJZING

• Het apparaat mag niet met defecte membranen worden gebruikt.
• Ook als er maar één membraan defect is, moeten de membranen verwisseld worden. De werkwijze is identiek.
• Mocht u het vervangen niet zelf willen uitvoeren, neem dan contact op met uw dealer.

Behuizing openen

□F

- Schroeven aan de onderkant van de behuizing losmaken, dan de bovenkant van het onderste deel afhalen.

Luchtmotor demonteren

Zo gaat u te werk:

□ G

1. Schroeven van de luchtmotorbodem uitschroeven.
2. Membraanbeugel zo nodig iets opzij buigen.
3. Luchtmotor verwijderen.
4. Twee verankerde luchtuitgangen geven aanvankelijk iets weerstand.

Membranen vervangen

Zo gaat u te werk:

□H

1. Moer van membraanbeugel losmaken en verwijderen.
2. Membraanbeugel opzij klappen.
3. Membranen vervangen.
4. Schroeven inhaken.
5. Membraanbeugel sluiten.
6. Moer plaatsen en vastdraaien.

- NL -

Luchtmotor inbouwen

Zo gaat u te werk:

□1

1. Luchtmotor in de behuizing terug plaatsen.

2. Let erop, dat de luchtuitgangen voorzien zijn van sluitringen.

3. Bij het plaatsen geven de beide luchtuitgangen aanvankelijk iets weerstand.

4. Luchtmotor vastschroeven.

Behuizing sluiten

□ J

- Bovenste gedeelte van de behuizing op het onderste gedeelte plaatsen en vastschroeven.

- Let erop dat de trekontlasting van het elektriciteitssnoer correct in de uitsparing van de behuizing ligt.

Opslag/overwinteren

Als het apparaat in continubedrijf werkt, kan het bij vorst geïnstalleerd blijven. Anders het apparaat in een droge ruimte binnenshuis (kamertemperatuur) opslaan.

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

- Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname-systeem afvoeren.

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 2 jaar garantie op aantoonbare materiaal- en fabricagefouten. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
