GEBRUIKSAANWIJZING PondoAir Set 450 Pontec

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

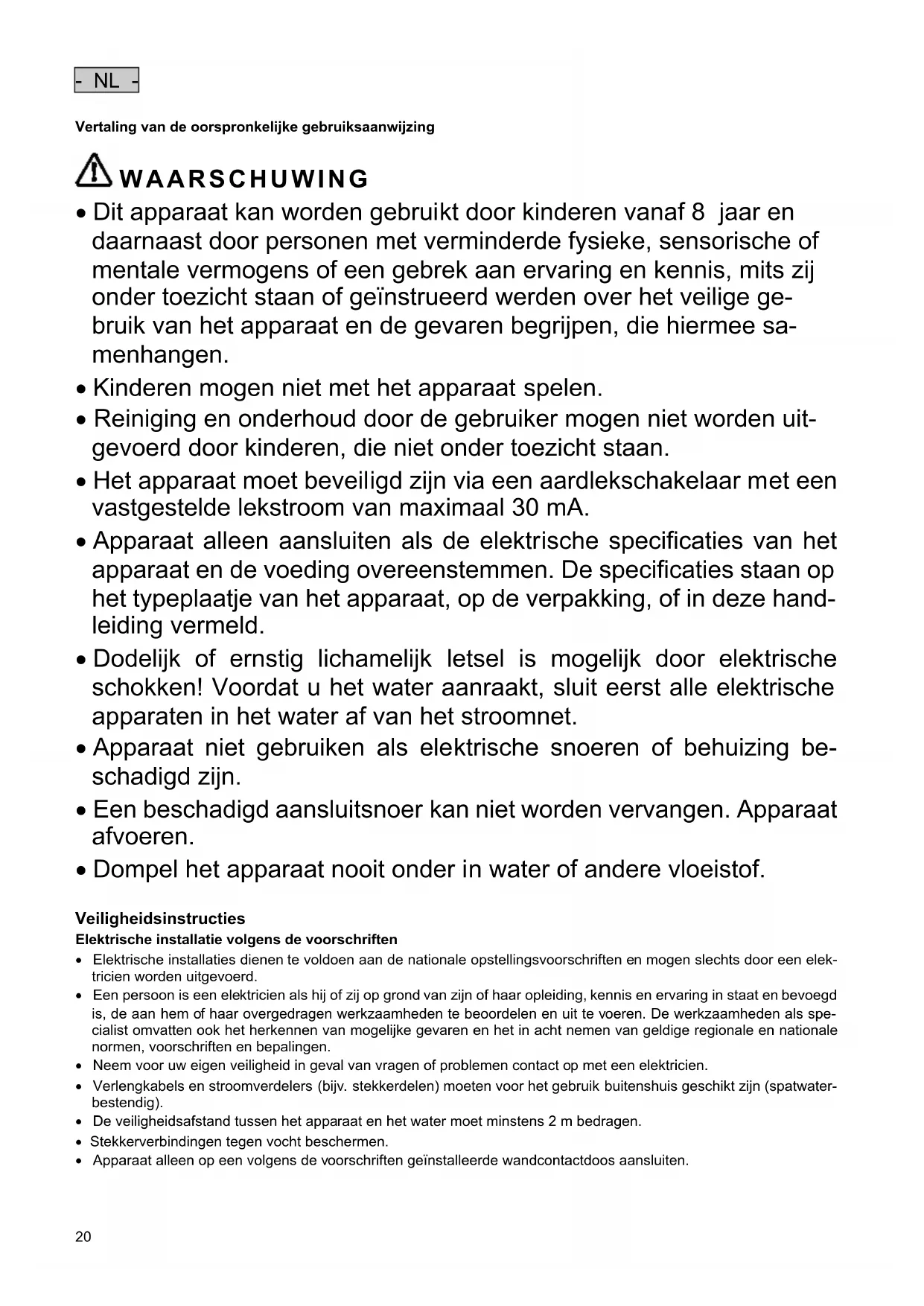

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de bevaren begrijpen, die hiermee samenhangen.
• Kinderen mogen nicht met het apparaat spelen.
• Reiniging en onderhoud door de gebruiker mogen nicht worden uitgevoerd door kinderen, die nicht onder toezicht staan.
• Het apparaat要去 beveiligd zich via een aardlekschakelaar met een vastgesteldelekstroom van maximaal 30mA .
• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.
• Dodelijk of ernstig lichamelijk letsel is möglichk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet.
• Apparaat nicht gebruiken als elektrische snoeren of behuizing beschadigd zich.
• Een beschadigd aansluitsnoor kan nicht worden verrangen. Apparaat afvoeren.
  Dompel het apparaat nooit onder in water of andere vloeistof.

Veiligheidsinstructies

Elektrische installmente volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elektricien worden uitgevoerd.
• Een person is een elektricien als hij of zich op grond van zich enhaar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen enuit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van möglichke gevaren en het in acht nemen van geldige regionale en nationale normen, voerschriften en bepalingen.
• Neem voor uw eigenveiligheid in geval van vragen of problemen contact op met een elektricien.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen)要去en voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• De veiligheidsafstandussen het apparaat en het water moet minstens 2m bedragen.
• Stekkerverbindingen gegen vocht beschemen.
• Apparaat alleen op een volgens de voorschriften geinstalleerde wandcontactdoos aansluten.

Veilig gebruik

• Apparaat Niet aan het elektrische snoer dragen of trekken.
• Snoeren beschermd gegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.
• De behuizing van het apparaat of bijbehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist.
• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreiben staan. Als problemen zich Niet lately verhelpnen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.
• Alleen originele onderdelen en toebehoren voor het apparaat toepassen.
• Het apparaat nooit aan technische modificaties onderwerpen.
• Houd de contactdoos en de netsteker droog.

Instructies betreft deze gebruiksaanwijzing

Met de aanschaf van het product PondoAir Set 200/450/900 heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te make. Alle werkzaamheden aan en met dit apparaat mogenuitsluitend verricht worden als ze conform de onderhavige handleiding+zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de neue eigenaar wonneer het apparaat van eigenaar verwisselt.

Waarschuwingen in deze handleiding

De waarschuwingen in deze handleiding zijn met signalwoorden gemarkeerd, die de mate van gevaar aangeven.

GEVAAR

Markeert een onmiddelijk gevaarlijke situatie, welke de dood of zware verwondingen tot gevolg heeft, indien\ deze Niet worden vermeden.

WARNING

Markeert een möglichk gevaarlijke situatie, welke de dood of zware verwondingen tot gevolg kan hebben, indien deze nicht vermeden worden.

VOORZICHTIG

Markeert een möglichk gevaarlijke situatie, welche middelzware of lichte verwondingen tot gevolg kan hebben, indien denen nicht worden vermeden.

OPMERKING

Markeert een möglichk gevaarlijke situatie, welke materiele of milieuschade tot gevolg kan hebben, indien deze nicht worden vermeden.

Verwijzingen in deze handleiding

A Verwijst maar een afbeelding, bijvoorbeeld afbeelding A.

Verwijst maar een ander hoofdstuk.

Leveringsomvang

☐ A	PondoAir Set			Beschrijving
	200	450	900
	Aantal	Aantal	Aantal
1	1	1	1	Beluchtingspomp met 1,5-m netaansluitleiding
2	2	2	2	5-m-luchtslang
3	2	2	2	Beluchtingsteen
4	2	2	4	Membraan (reserve)
5	-	-	2	Y-stuk

Beoogd gebruik

PondoAir Set 200/450/900, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor de beluchting en zuurstofvoorziening van tuinvijvers.
• Voor gebruik in fonteininstallaties en vijvers.
• Gebruik onder naleving van de technische gegevens.
• Tijdens de winterperiode kan het apparaat als ijsvrijhouser worden gebruikt, om te voorkomen, dat de vijver dichtvriest. Een voorwaarde is, dat de minimaal toegestane buitentemperatuur Niet worden anderschreden.

Plaatsen en aansluiten

B,C,D

Apparaat opstellen

• Apparaat waterpas en overstromingverzekerd opstellen.
  Minstens 2 m zekerheitsafstand van het water aanhonden.
• Het apparaat boven het wateriveau opstellen, anders worden het door teruglopend water beschadigd.

Schade door verkeerdeplaatsing valt nicht onder de garantie of aansprakelijkheid.

Apparaat aansluiten

• Luchtpijp beschut aanleggen, waar bij de pijp zoveel möglichk kort honden
• Beluchtingssteen met luchtpijp verbinden en in de vrijverplaatsen.
• Vrije einden van luchtpijp op de uitblaasopening aan apparaat steken.

Inbedrijfstelling

Inschakelen: Apparaat aansluiten op het elektriciteitsnet. Het apparaat schakelt onmiddelijk aan.

Uitschakelen: Koppel het apparaat van het elektriciteitsnet af.

Storingverhelpen

Storing	Oorzaak	Remedie
Het apparaat draait nicht	Er is geen netspanning	Netspanning controleren
Apparaat Transporteert geen lustch of de trans-porthoeveelheid is onvoldoende	Beluchtingsstenen verontreinigd	Maak de beluchtingsstenen schoon of verrang ze
	Luchtfilter verontreinigd	Luchtfilter schoonmaken of verrangen
	Lucht slang geknikt of poreus	Lucht slang zonder knikkenplaatsen of verran-gen
	Membraan defect	Beide membranen verrangen
Apparaat is ongewoon luid	Membraan defect	Beide membranen verrangen

Slijtagedelen

• Membraan
  Luchtfilter
• Beluchtersteen

Reiniging en onderhoud

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

Luchtfilter reinigen

Zogautewerk:

E

1. Filterhouser met behulp van een schroevendraaier uit het onderste gedeelte van de behuizing verwijderen.
2. Filtervlies eraf halen en uitkloppen ofevt. verrangen.

3. Filtervlies in de filterhouser schuiven.

4. Let op de O-ring,DEXe houdt de filterhouser in de behuizing vast.

5. Bouw het apparaat in omgekeerde volgorde samen.

Membranervangen

Wanner de luchtcapaciteit afneemt,要去en de membranen van de luchtmotor worden verrangen. Daar voor要去 de luchtmotor worden gedemonteerd.

AANWIJZING

• Het apparaat mag Niet met defecte membranen worden gebruikt.
• Ook als er maar een membraan defect is,要去en de membranen verwisseld worden. De werkwijze is identiek.
• Mocht u het verrangen Niet zich wilpen uitvoeren, neem dan contact op met uw dealer.

Behuizing openen

□F

Schroeven aan de onderkant van de behuizing losmaken, dan de bovenkant van het onderste deel afhalen.

Luchtmotor demonteren

Zogaatutewerk:

G

1. Schroeven van de luchtmotorbodem uitschroeven.
2. Membraanbeugel zo nodig het opzij buigen.
3. Luchtmotor verwijderen.
4. Twee verankerde luchtuitgangen geben aanvankelijk iets waarstand.

Membranervangen

Zogautewerk:

□H

1. Moer van membraanbeugel losmaken en verwijderen.
2. Membraanbeugel opzij klappen.
3. Membranen verrangen.
4. Schroeven inhaken.
5. Membraanbeugel sluiten.
6. Moer plaatsen en vastdraaien.

- NL -

Luchtmotor inbouwen

Zogaatutewerk:

□

1. Luchtmotor in de behuizingteringplaatsen.

2. Let erop, dat de luchtuitgangen voorzien zijn van sluitringen.

3. Bij hetplaatsen geven de beiden luchtuitgangen aanvankelijk ie's watstand.

4. Luchtmotor vastschroeven.

Behuizing sluiten

J

• Bovenste gedeelte van de behuizing op het onderste gedeelteplaatsen en vastschroeven.
• Let erop dat de trekontlasting van het elektriciteitssnoer correct in de uitsparing van de behuizing ligt.

Opslag/overwinteren

Als het apparaat in continubedrijf werkkt, kan het bij vorst geinstalleerd blijven. Anders het apparaat in een droge ruimte binnenshuis (kamertemperatuur) opslaan.

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparatusiet met het huishoudelijk afval afoeren!

• Apparaat door afknippen van de netvoedingskabel onbruikbar makeen en via het waaroor bedoelde inname-systemeafvoeren.

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 2aar garantie op aantoonbare materiaal- en fabricagefouten. Om aanspraat te konnen make np garantie moet u in het bezit+zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door Niet bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoorde bevoegtheid hebben gekregen. Om gebruik te make n van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich hetrecht voor montagekosten aan te rekenen. PfG is net aansprakelijk voor transportschade. Deze dient u onmiddelijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
