BEDIENUNGSANLEITUNG PondoAir Set 450 Pontec

DE Gebrauchsanleitung

Original Gebrauchsanleitung

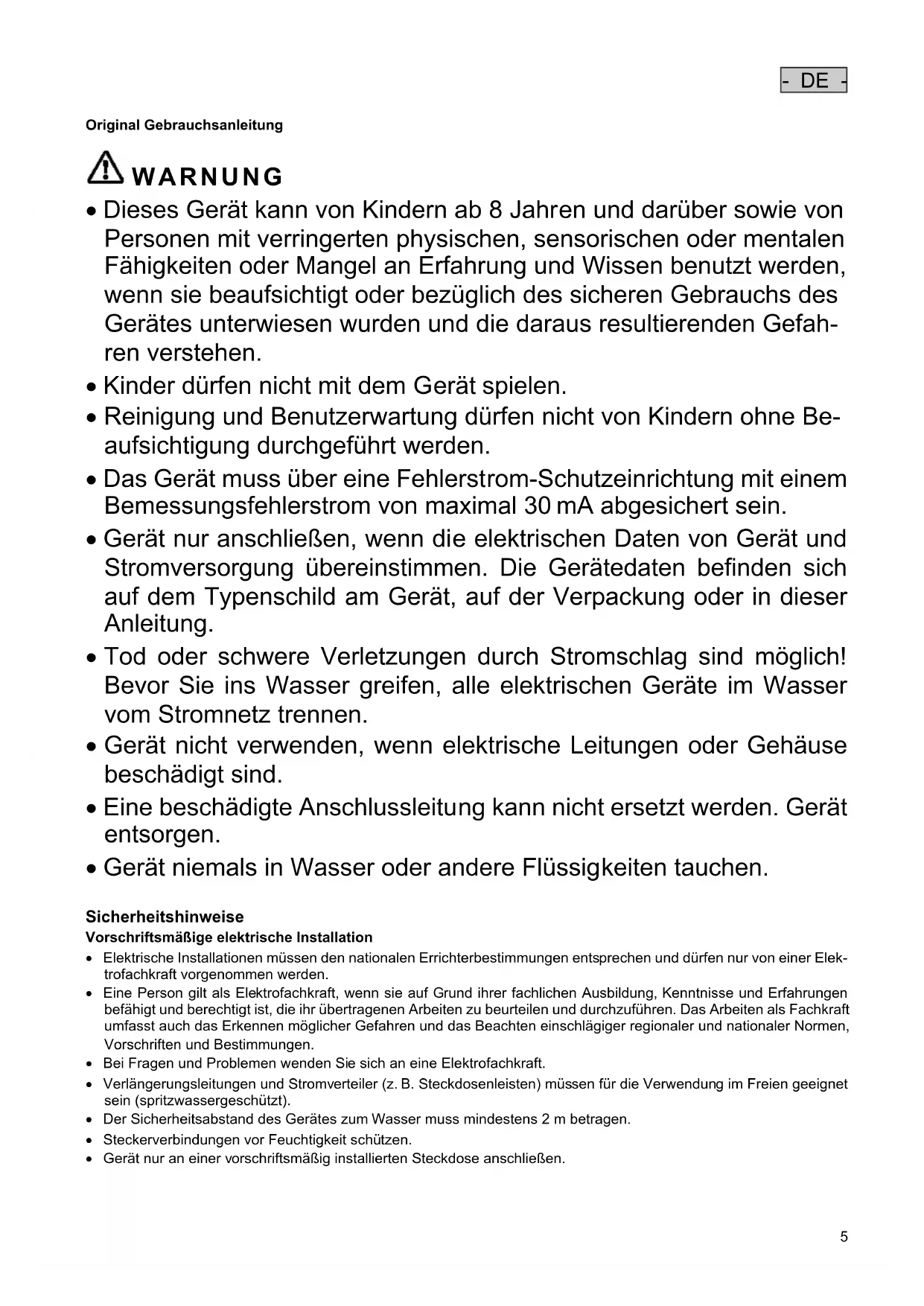

WARNING

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielten.
• Reinigung und Benutzerwartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Gerät nur anschließen, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.
• Tod oder schwere Verletzungen durch Stromschlag sind möglich! Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser vom Stromnetz trennen.
• Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Geräte entsorgen.
• Gerät niemals in Wasser oder andere Flüssigkeiten tauchen.

Sicherheitshinweise

Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und darüber nur von einer Elektrofachkraft vorgenommen werden.
• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befindigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeit als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlagiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.
• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.
• Steckerverbindungen vor Feuchtigkeit schützen.
• Gerät nur an einer vorschrifsmäßig installierten Steckdose anschließen.

- DE -

Sicherer Betrieb

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.
  Leitungen geschützt vor Beschädigungen verlegen und darauf achen, dass niemand darüber fallen kann.
  Gehäuse des Gerätes oder zugehöriger Teile nur offen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert wird.
• Nur die Arbeitsen am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben, halten, eine autorisierte Kundendienstelle oder im Zweifelsfall den Hersteller kontaktieren.
• Nur Original-Ersatzteile und -Zubehör für das Gerät verwenden.
• Niemals technische Änderungen am Gerät vornehmen.
• Halten Sie die Steckdose und den Netzstecker trocken.

Hinweise zu dieser Gebrauchsanleitung

Mit dem Kauf des Produkts PondoAir Set 200/450/900 haben Sie eine gute Wahl getroffen.

Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.

Alle Arbeiten an und mit thisem Gerat durren nur gemaßer der vorliegenden Anleitung durchgefuhrt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bewahren Sie die eine Anleitung sorgfältig auf. Bei Besitzerwechseln geben Sieitte die Anleitung weiter.

Warnhinweise in dieser Anleitung

Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung aneigen.

GEFAHR

Kennzeichnet eine unmittelbar gefährliche Situation, die den Tod oder schwere Verletzungen zur Folge hat, wenn sie nicht vermieden wird.

WARNING

Kennzeichnet eine möglicherweise gefährliche Situation, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.

VORSICHT

Kennzeichnet eine möglicherweise gefährliche Situation, die mittelschwere oder leichte Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.

HINWEIS

Kennzeichnet eine möglicherweise gefährliche Situation, die Sach- oder Umweltschäden zur Folge haben kann, wenn Sie nicht vermieden wird.

Verweise in dieser Anleitung

A Verweis auf eine Abbildung, z. B. Abbildung A.
Verweis auf ein anderes Kapitel.

Lieferumfang

☐ A	PondoAir Set			Beschreibung
	200	450	900
	Anzahl	Anzahl	Anzahl
1	1	1	1	Belüfterpumpe mit 1.5-m-Netzanschlussleitung
2	2	2	2	5-m-Luftschlauch
3	2	2	2	Belüfterstein
4	2	2	4	Membran (Ersatz)
5	-	-	2	Y-Verteiler

Bestimmungsgemäß Verwendung

PondoAir Set 200/450/900, "Gerät" genannt,arf ausschlieBlich wie folgt verwendet werden:

• Zur Belüftung und Versorgung von Gartenteichen mit Sauerstoff.
• Für den Einsatz in Springbrunnenanlagen und Teichen.
• Betrieb unter Einhaltung der technischen Daten.
• Wahlend der Winterperiode kann das Gerät als Eisfreihalter dieren, um zu verhindern, dass der Teich zufriedt. Voraussetzung ist, dass die zulässige Aufentemperatur nicht übersritten wird.

Aufstellen und Anschlieben

B,C,D

Gerä aufstellen

• Gerät waagerecht und überflutungssicher aufstellen.
  Mindestens 2 m Sicherheitsabstand zum Wasser einhalten.
  Das Gerat oberhalb des Wasserniveauaus aufstellen, da es sonst durch zurecklaufendes Wasser beschadigt wird.

Schaden durch falsches Aufstellen konnen nicht im Rahmen der Garantie oder Gewährleistung reklamiert werden.

Gerät anschlieben

• Luftschlauch geschützt verlegen, damit den Schlauch möglichst kurz halten.
• Belüfterstein mit Luftschlauch verbinden und im Teich platzieren.
  Freies Ende des Luftschlauches auf den Luftauslass am Gerät stecken.

Inbetriebnahme

Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein.

Ausschalten: Gerät vom Netz trennen.

Störungsbeseitigung

Störung	Ursache	Abhilfe
Gerät lauft nicht	Netzspannung fehl	Netzspannung überprüfen
Gerät fordsert keine Luft oder die Födermenge ist ungenügend	Belüftersteine verschutzt	Belüftersteine reinigen oder ersetzen
	Luftfilter verschutzt	Luftfilter reinigen oder ersetzen
	Luftschlauch abgeknicht oder porös	Luftschlauch knickfrei verlegen oder ersetzen
	Membran defekt	Beide Membranen ersetzen
Gerät ist ungewöhnlich laut	Membran defekt	Beide Membranen ersetzen

Verschleibsteile

• Membran
• Luftfilter
• Belüfterstein

Reinigung und Wartung

WARNING

Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

• Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
• Vor Arbeitsen am Gerät Netzspannung abschalten.

Luftfilter reinigen

So gehen Sie vor:

E

1. Filterhalter mit Hilfe eines Schraubendrehers aus dem Gehäusenterteil entfern.
2. Filtervlies entnahmen und ausklopfen oder ggf ersetzen.

3. Filtervlies in den Filterhalter schiebern.

4. Auf den O-Ring achten, er hält die Filterhalterung im Gehäuse fest.

5. Gerät in umgekehrter Reihenfolge zusammenbauen.

Membranen ersetzen

Wenn die Luftfordermenge nachlasst, mussen die Membranen des Luftmotors ersetzt werden. Dazu muss der Luftmotor ausgebaut werden.

HINWEIS

• Das Gerätarf nicht mit defekten Membranen betrieben werden.
• Auch wenn nur eine Membran defekt ist, müssen beide Membranen gewechselt werden. Die Vorgehensweise ist identisch.
• Sollen Sie den Tausch nicht selbst vornehmen wollen, wenden Sie sichitte an ihren Fachhändler.

Gehäuse öffnen

□F

• Schrauben am Gehäuseunterteil lösen und Gehäuseoberteil vom Gehäuseunterteil abnehmer.

Luftmotor ausbauen

So给他们 Sie vor:

G

1. Schrauben am Luftmotorboden herausschrauben.
2. Membranbügel ggf. leicht seitwärts biegen.
3. Luftmotor entnehmer.
   Zwei verankerte Luftausgabe leisten anfangs Widerstand.

Membranen ersetzen

So gehen Sie vor:

□H

1. Mutter von Membranbügel lösen und entfernen.
2. Membranbügel zur Seite kluppen.
3. Membran ersetzen.
4. Schrauben einhängen.
5. Membranbügel schlieben.
6. Mutter aufsetzen und festziehen.

Luftmotor einbauen

So gehen Sie vor:

□

1. Luftmotor in das Gehäuse setzen.

2. Darauf achten, dass die Luftausgabe mit Dichtungsringen versehen sind.

3. Beim Einsetzen leisten die beiden Luftausgabe anfangs Widerstand.

4. Luftmotor verschrauben.

Gehäuse schlieben

J

• Gehäuseoberteil auf Gehäuseunterteil setzen und verschrauben.

• Darauf achten, dass die Zugentlastung der Netzanschlussleitung richtig in der Aussparung des Gehäuses liegt.

Lagern/Uberwintern

Wenn sich das Gerät im Dauerbetrieb befindet, kann es bei Frost installiert bleiben. Andernfalls das Gerät in einem trockenen Innenaum (Zimmertemperatur) lagern.

Entsorgung

HINWEIS

Dieses GerätarfnichtalsHausmullentsorgtwerden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesystem entsorgen.

Garantiebedingungen

PfG gewährt 2 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Voraussetzung für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder mechanischer Beschädigung durch missbrauchliche Anwendung sowie bei unsachgemäßer Reparatur durch nicht autorisierte Werkstätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstätten durchgeführt werden. Bei der Anmeldung von Garantieansprüchen senden Sie das beanstandete Gerät oder das defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG besteht sich vor Montagekosten in Rechnung zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese Garantie berührt nicht die Ansprüche des Endkunden gegen den Handler.

• Membran
• Luftfilter
• Luftsten

PfG GmbH
Tecklenburger Straße 161
D-48469 Horstel
Germany
www.pontec.com
