MANUALE UTENTE PondoAir Set 450 Pontec

Uso conforme a lo prescritto

Nota remissiva a altri capitàulo

Ambito de entrega

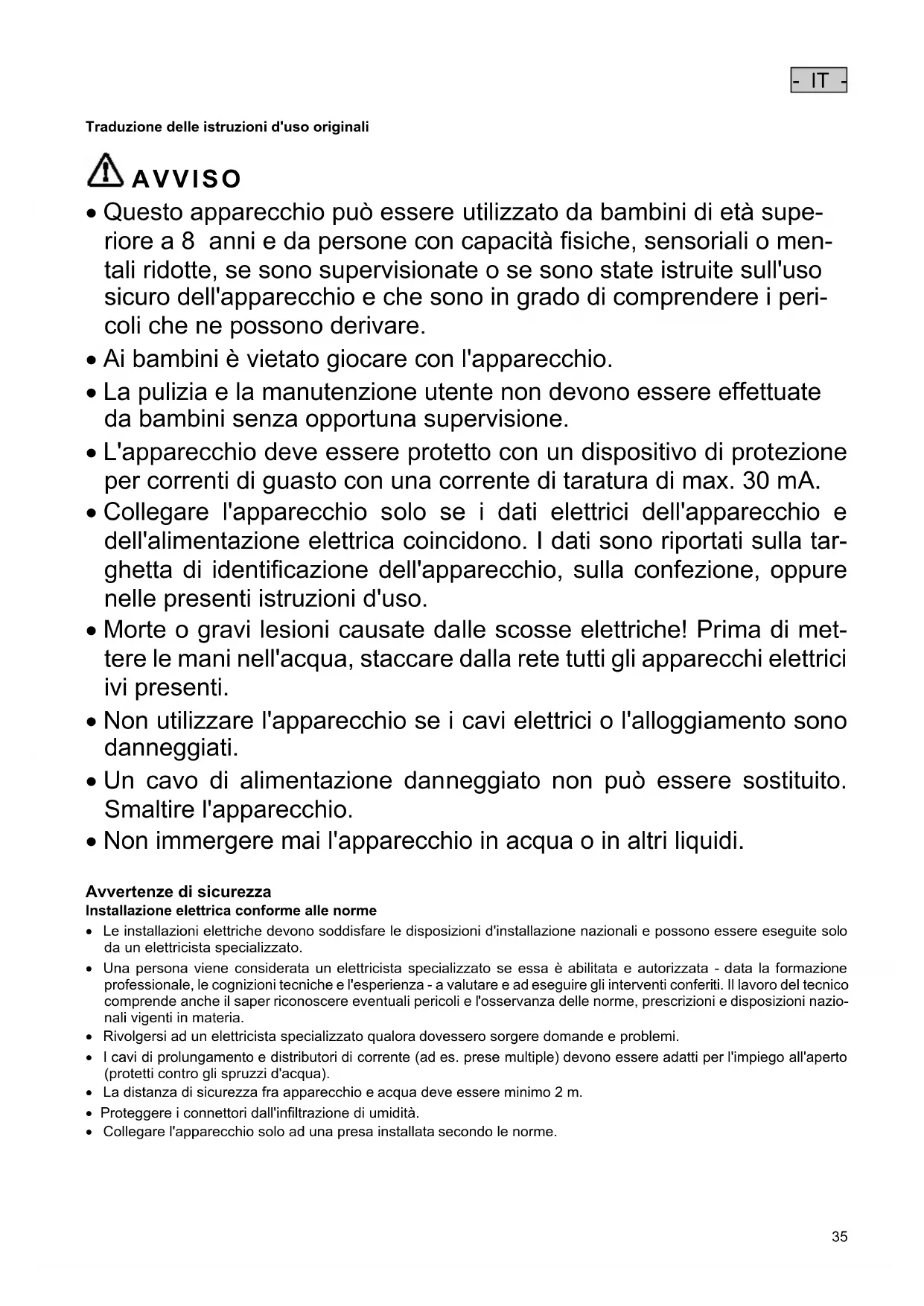

Traduzione delle istruzioni d'uso originali

AVVISO

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare.
• Ai bambini è vietato giocare con l'apparecchio.
• La pulizia e la manutenzione utente non devono essere effettuate da bambini alla opportuna supervisione.
• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di quasto con una corrente di taratura di max. 30mA .
• Collegare l'apparecchio solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.
• Morte o gravi lesioni causate dalles scosse elettriche! Prima di mettere le mani nell'acqua, staccare alla rete tutti gli appearecchi elettrici ivi presenti.
• Non utilizzato l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Un cavo di alimentazione danneggiato non può essere sostituito. Smaltire l'apparecchio.
  Non immershere mai l'apparecchio in acqua o in altri liquidi.

Avverenze di sicurezza

Installazione elettrica conforme alle norme

• Le installmenti elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.
• Una personaiene considerata un elettricista specializzato se esta è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del technique comprendeanche il saper riconoscere eventuali pericolile e l'osservanza delle norme, prescrizioni e disposizioni nazionali vigenti in materia.
• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
  I cavi di prolongamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• La distanza di sicurezza fra apparecchio e acqua deve essere minimo 2m
  Proteggere i connettori dall'infiltrazione di umidità.
• Collegare l'apparecchio solo ad una presa installata secondo le norme.

Funzionamento sicuro

Non trasportare né tirare l'apparecchio per il cavo elettrico.
- Posare i cavi in modo che siano protetti contro i danni e assicurarsi che nessuno possa cadervi sopra.
- Apriere l'alloggiamento dell'apparecchio o dei relativi componenti solo se ciò è espressamente indicato nelle presenti istruzioni.
- Eseguire sull'apparecchio solo le operazioni descripte in queste istruzioni. In caso di mancata risoluzione dei problemi, rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore.
- Impiegare per l'apparecchio solo parti di ricambio ed accessori originali.
- Non apportare mai modifiche tecniche all'apparecchio.
- Mantenere presa e spina sempre asciutte.

Note sulle presenti istruzioni d'uso

Avete fatto un'ottima scelta acquistando il prodotto PondoAir Set 200/450/900.

Prima della messa in servizio leggere attendamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con quello apparetcchio osservando sempre le presenti istruzioni.

Osservare attentamente le nome di sicurezza al fine di garantire un impiego correto e sicuro dell'apparecchio.

Conservare accuramente queste istruzioni d'uso. Consegarle al nuovo acquirente in caso di cui do proprieta.

Indicazioni di pericolò utilizzate in queste istruzioni

Le avvente contente in queste istruzioni sono contrassegnate da parole segnaletiche che indicano l'entità del rischio.

PERICOLO

Indica una situazione direttamente pericolosa, le cui consequences sono essere la morte o gravi lesioni se non viene evitata.

AVVERTENZA

Indica una situazione eventualmente pericolosa, le cui seguengerze possono essere la morte o gravi lesioni se non viene evitata.

ATTENZIONE

Indica una situazione eventualmente pericolosa, le cui consequences sono essere lesioni di grave entità o leggere se non viene evitata.

NOTA

Indica una situazione eventualmente pericolosa, le cui consequences sono essere danni materiali o ambientali se non viene evitata.

Riferimenti utilizzati in queste istruzioni

A Riferimento ad un'illustrazione, ad es. illustrazione A.

Rimando ad un altro capitolo.

Volume di fornitura

☐ A	PondoAir Set			Descrizione
	200	450	900
	Numero	Numero	Numero
1	1	1	1	Pompa del ventilatore con linea di allacciamento alla rete 1.5 m
2	2	2	2	Tubo flessibile per aria 5 m
3	2	2	2	Blocco del ventilatore
4	2	2	4	Membrana (ricambio)
5	-	-	2	Distributore Y

Impiego ammesso

Il PondoAir Set 200/450/900, chiamato "apparecchio", cui sono utilizzato solo nel modo seguente:

• Per ventilazione e alimentazione con ossigeno di laghetti da giardino
• Per l'impiego in fontane a zampillo e laghetti
• Funzionamento in conformità alle caratteristiche tecniche.
• Durante il periodo invernale l'apparecchio può servire come dispositivo antighiaccio allo scopo di evitare la formazione di ghiaccio nel laghetto. A condizione che la temperature esterna amissibile non venga superata.

Installazione e allaccimento

B,C,D

Installare l'apparecchio

• Installare l'apparecchio in posizione orizzontale e protetto contro l'acqua.
  Mantenere una distanza di sicurezza minima di 2 m dall'acqua.
• Installare l'apparecchio sopra il livello dell'accua, altrimenti viene danneggiato dall'accua che rifluisce.
  I danni imputabili ad una installatione errata non possono essere contestati nei limiti della garanzia.

Collegare l'apparecchio

• Installare il tubo flessibile dell'aria in modo che sia protetto, delve essere possibilmente corto.
• Collegare la pietra del ventilatore con il tubo flessibile dell'aria e poi sistemarla nel laghetto.
• Inserire l'estremità libera del tubo flessibile sullo scarico dell'aria dell'apparecchio.

Messa in funzione

Avviamento: Collegare l'apparecchio alla rete. L'apparecchio si avvia immediatamente.

Spegnimento: Staccare l'apparecchio alla rete.

Eliminazione di anomalie

Anomalia	Causa	Intervento
L'apparecchio non funziona	Manca la tensione di rete	Controllare la tensione di rete
L'apparecchio non convoglia aria o la quantità convogliata è insufficiente	Blocchi del ventilatore sporchi	Pulire o sostituire i blocchi
	Filtro dell'aria sporco	Pulire o sostituire il filtrlo
	Tubo flessibile ariaiegato o poroso	Installare il tubo flessibile senza piegature op-pure sostiturlo
	Membrana difettosa	Sostituire le due membrane
L'apparecchio è insolitamente rumoroso	Membrana difettosa	Sostituire le due membrane

Pezzi soggetti a usura

• Membrana
• Filtria aria
• Blocco del ventilatore

Pulizia e manutenzione

AVVISO

Possibilità di morte o di gravi lesions per folgorazione!

• Prima diMETTARE le mani nell'acqua,disinserire la tensione di rete di tutti gli appearecchi ivi presenti.
• Disinserire la tensione di rete prima di intervenire sull'apparecchio.

Pulire filtrodell'aria

Procedere nel modo seguente:

E

1. Rimuovere il portafiltero alla parte inferiore della scatola utilizzando un cacciavite.
2. Togliere il panno filtrante e disincrostarlo, eventualmente sostituire.

3. Inserire il panno filtrante nel portafiltero.

4. Fare attenuation all'O-ring, tiene fermo il portafiltero nella scatola.

5. Montare l'apparecchio seguendo l'ordine inverso.

Sostituire membrane

Se la portata di aria diminuisce, alla sosituire le membrane del motore pneumatico. A tale fine, il motore pneumatico deve essere smontato.

NOTABENE

• Nonutilizzare l'apparecchio se le membrane sono difettose.
• Sostituire entrambhe le membrane anche se solo una è difettosa. La procedura è identica.
  Rivolgersi ad un rivenditore specializzato qualora non si voises eseguire personalmente la sostituzione.

Apire scatola

□F

• Sbloccare le viti sulla parte inferiore della scatola e poi rimuovere la parte superiore alla parte inferiore.

Smontare motore pneumatico

Procedere nel modo seguente:

G

1. Rimuovere le viti presenti sul fondo del motore pneumatico.
2. Eventualmente piegare la staffa della membrana leggermente di lato.
3. Rimuovere il motore pneumatico.
4. Le due uscite dell'aria fissate oppongono una determinata resistenza all'inizio.

Sostituire membrane

Procedere nel modo seguente:

□H

1. Sbloccare e rimuovere il dato alla staffa della membrana.
2. Ribaltare lateralemente la staffa della membrana.
3. Sostituire la membrana.
4. Fissare le viti.
5. Chidere la staffa della membrana.
6. Applicare e stringere il dato.

Montare motore pneumatico

Procedere nel modo seguente:

□

1. Inserire il motore pneumatico nella scatola.

2. Assicurarsi che le uscite dell'aria siano dotate di anelli di tenuta.

3. Al momento dell'insertimento le due uscite dell'aria oppongono una determinata resistenza all'inizio.

4. Avvitare il motore pneumatico.

Chiudere scatola

J

• Sistemare la parte superiore della scatola sulla parte inferiore e poi fissare con le viti.

• Assicurarsi che il fermacavo della linea di allacciamento alla rete sua alloggiato correttamente nella rientranza della carcassa.

Immagazzinaggio/Invernaggio

In caso di gelo l'apparecchio può rimonere installato se è in funzionamento continuo. In caso contrario immagazzinarlo in un locale asciutto (temperatura ambiente).

Smaltimento

NOTA

Non smaltire quello appearecchio gettandolo nei rifiuti domestici!

• Renderere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'appostoistema di ritiro.

Condizioni di garanzia

PfG concede 2 anni di garanzia a partire alla data di vendita su difetti comprovabili di materiale e fabbricazione. Con- dizione per la prestazione della garanzia è la presentazione del documento di prova dell'acquisto. Il diritto di garanzia si estingue in caso di uso non appropriato, danno elettrico o meccanico dovuto a impiego improprio nonché in caso di riparazione non idonea da parte di officine non autorizzate. Le riparazioni possono venire eseguite solo da PfG o da officine autorizzate da PfG. In caso di domanda di garanzia inviate franco domicilio a PfG l'apparecchio oggetto del reclamo o la parte difettosa con la descrizione dei difetti ed il documento di prova dell'acquisto. PfG si riserva di fatturare le spese di montaggio. PfG non risponde per danni da trasporto. Questi vanno fatti valere immediatamente nei confronti del trasportatore. Ulteriori diritti di qualsiasi genere, in particolare per danni indiretti, sono esclusi. Questa garanzia non tocca i diritti del cliente finale nei riguardi del rivenditore.
