PondoAir Set 450 - Zračni črpalka Pontec - Brezplačna navodila za uporabo

Vrsta izdelka	Zračna črpalka za ribnik
Model	PondoAir Set 450
Znamka	Pontec
Mere (približno)	20 x 15 x 10 cm (D x Š x V)
Teža (približno)	1,5 kg
Napajanje	230 V / 50 Hz
Električna poraba	18 W
Dolžina napajalnega kabla	1,5 m
Dolžina priložene zračne cevi	2 x 5 m
Ocenjeni pretok zraka	450 L/h
Največja globina uporabe	1,5 m
Število vključenih difuzorjev	2
Vključene nadomestne membrane	2
Material ohišja	Odporna plastika
Stopnja zaščite	IP44 (zaščiteno pred brizganjem vode)
Glavne funkcije	Oksigenacija vode, preprečevanje delnega zmrzovanja pozimi
Redno vzdrževanje	Čiščenje zračnega filtra, zamenjava membran po potrebi
Varnost	Priporočljivo diferenčno stikalo 30 mA, najmanjša razdalja 2 m od ribnika
Na voljo nadomestni deli	Membrane, zračni filtri, difuzorji
Garancija	2 leti (ob predložitvi računa)

Pogosto zastavljena vprašanja - PondoAir Set 450 Pontec

Kam naj postavim zračno črpalko?

Črpalko postavite vodoravno, vsaj 2 metra od ribnika, nad nivojem vode, da preprečite vračanje vode v napravo.

Kako namestim cev in difuzor?

Povežite difuzor z zračno cevjo, nato postavite difuzor v ribnik. Priključite prosti konec cevi na zračni izhod črpalke.

Kaj storiti, če črpalka ne deluje?

Najprej preverite omrežno napetost. Če je pravilna, preglejte zračni filter in membrane. Po potrebi očistite ali zamenjajte dele.

Kako očistim zračni filter?

S pomočjo izvijača odstranite nosilec filtra, vzemite filtrirni element, ga očistite ali zamenjajte, nato vse ponovno sestavite, pri čemer pazite na pravilno namestitev tesnilnega obroča.

Kdaj in kako zamenjam membrane?

Zamenjajte membrane, ko se pretok zraka zmanjša ali če naprava postane nenormalno hrupna. Razstavite pnevmatski motor, hkrati zamenjajte obe membrani in ponovno sestavite.

Ali lahko črpalko uporabljam pozimi?

Da, črpalka lahko neprekinjeno deluje, da prepreči popolno zamrznitev gladine ribnika. Prepričajte se, da je zunanja temperatura v dovoljenih mejah.

Kakšna je varnostna razdalja od vode?

Črpalka mora biti nameščena vsaj 2 metra od roba ribnika in zaščitena pred vlago. Uporabite diferenčno stikalo največ 30 mA.

Kaj storiti, če naprava povzroča hrup?

Nenavaden hrup pogosto pomeni okvarjeno membrano. Zamenjajte obe membrani, kot je opisano v navodilih.

Ali je črpalka primerna za vodnjak?

Da, naprava je namenjena prezračevanju ribnikov in se lahko uporablja z vodnimi curki ali ribniki.

Kako shranim črpalko pozimi, če je ne uporabljam?

Če je ne uporabljate neprekinjeno, jo shranite na suhem notranjem mestu pri sobni temperaturi. Odklopite napajalni kabel.

NAVODILA ZA UPORABO PondoAir Set 450 Pontec

SL Navodila za uporabo

HR Uputa o upotrebi

RO Instruetioni de folosinta

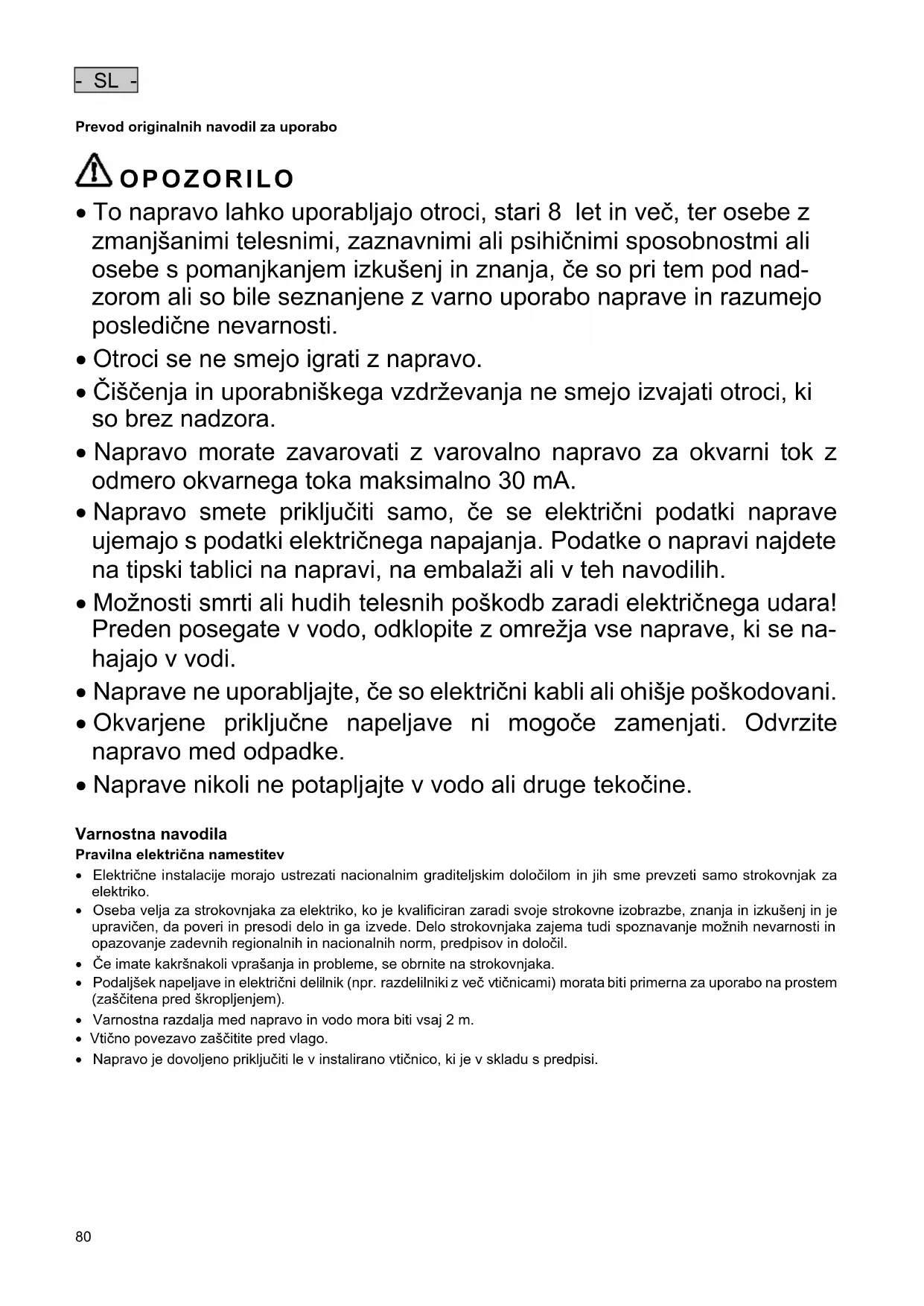

• To napravo lahko uporabljajo otroci, stari 8 let in vec, ter osebe z zmanjsanimi telesnimi, zaznavnimi ali psihicnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, ce so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledicne nevarnosti.
• Otroci se ne smejo igrati z napravo.
• Čišćenja in uporabniškega vzdřevanja ne smejo izvajati otroci, ki so brez nadzora.
• Napravo morate zavarovati z varovalno napravo za okvarni tok zdmero okvarnega toka maksimalno 30mA .
• Napravo smete priključiti samo, če se elektrčni podatki naprave ujemajo s podatki elektrčnega napajanja. Podatke o napravi najdete na tipski tablici na napravi, na embalaži ali v teh navodilih.
• Możnosti smrti ali Hudih telesnih poškodb zaradi elektricnega udara! Preden posegate v vodo, odklopite z omrežja vse naprave, ki se nahajajo v vodi.
• Naprave ne uporabljajte,Če so elektrichi kabli ali ohišje poškodovani.
• Okvarjene priključne napeljave ni mogoće zamenjati. Odvrzite napravo med oepadke.
• Naprave nikoli ne potaplajte v vodo ali druge tekocrine.

Varnostna navodila

Pravilna elektricna namestitev

• Elektricne instalacije morajo ustrezati nacionalnim graditeljskim dolocilom in jih sme prevzeti samo strokovjak za elektriko.
• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je upravicen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in dolocil.
• Ce imate kakrsnakoli vprasnja in probleme, se obrite na strokovnjaka.
• Podajšek napeljave in elektrčni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zašćitena pred škropljenjem).
• Varnostna razdalja med napravo in vodo mora biti vsaj 2 m.
  Vtično povezavo zašcitite pred vlago.
• Napravo je dovoljeno prkliguciti le v instalirano vticnico, ki je v skladu s predpisi.

Varna uporaba

• Naprave med nošenjem ne držite ali volecite za elektrčni kabel.
  Vode polagajte tako, da so zašciteni pred poskodbami, hkrati pa pazite, da nihce ne more pasti Čez njih.
• Ohišje naprave ali pripadajocih delov odpirajte samo, Če ste v teh navodilih izrecno pozvani k temu.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Če težav ni mogоće odpraviti, se obrnite na pooblasčeno servisno sluzbo ali v primeru dvoma na proizvajalca.
• Za napravo uporabljajte samo originalne nadomestne dele in pribor.
• Na napravi ni dovoljeno izvajati tehnicih sprememb.
  Vticnice in omreznega vtica ni dovoljeno mocit.

Opozorila k navodilom za uporabo

Z nakupom tega izdelka PondoAir Set 200/450/900 ste dobro izbrali.

Pred prvo uporabo natancho preberite navodila za uporabo naprave in dobro spoznajte napravo. Vsa dela na in z tem aparatom se smejo izvajati samo v skladu s priucjocimi navodili za uporabo.

Obvezno upostevajte varmostna navodila za varno in pravilno uporabo.

Navodila za uporabo skrbno shranite. V primeru menjave lastnika prilozite napravi tudi navodila za uporabo.

Opozorila v teh navodilih

Opozorila v teh navodilih so razvršcena s signalnimi besedami, ki prikazujejo stopnio nevarnosti.

NEVARNOST

Oznacuje neosredno nevarno situaciono, ki ima za posledico lahko smrt ali tezko telesne poskodbe, ce ni preprecena.

OPOZORILO

Oznacuje morebitno neposredno nevarno situaciono, ki ima za posledico lahko smrt ali tezko telesne poškodbe, ce ni preprecena.

PREVIDNO

Oznacuje morebitno negosredno nevarno situaciono, ki ima za posledico lahko materialno skodo ali okoljsko skodo, ce ni preprecena.

Reference v teh navodilih

A Sklic na eno sliko, npr. sliko A.
Sklic na neko drugo poglavje.

Vsebina posiljke

☐ A	PondoAir Set			Opis
	200	450	900
	Število	Število	Število
1	1	1	1	Prezračevalna Črpalka z omrežnim priključnim vodom dolžine 1,5 m
2	2	2	2	Gibka cev za zrak dolžine 5 m
3	2	2	2	Prezračevalni kamen
4	2	2	4	Membrana (nadomestna)
5	-	-	2	Razdelilnik Y

- SL -

Pravilna uporaba

PondoAir Set 200/450/900, v nadaljevanju imenovano «naprava«, je dovoljeno uporabljati samo na naslednji način:

• Za prezračevanje in oskrbovanje vrtnih ribnikov s kiskom.
• Za uporabo v fontanah in ribnikih.
• Obratovanje ob upoštevanju tehnicih podatkov.
  V zimskem casa lahko napravo uporabljate kot pripomocek za preprecevanje nastajanla ledu in s tem preprecite, da bi ribnik zamrznil. Predpogoj je, da dovoljena zunanja temperatura ni prekoračena.

Postavitev in priklop

B,C,D

Postavitev naprave

• Napravo vodoravno in varno pred poplavami postavite.
  Upostevajte varnostno razdaljo vsaj 2 m do vode.
• Napravo postavite nad vodno gladino, saj se lahko naprava sicer poškoduje zaradi vode, ki priteka nazaj.
  Poškodb, ki nastanejo zaradi napačne postavitve, ni mogoće reklamirati v okviru garancije ali jamstva.

Prikljucite napravo

Zračnico položite zašciteno, pri Čemer cev držite kar se da na kratko.
- Prezračevalni kamen povežite z zračnico in postavite v ribnik.
- Prost konec zračnice nataknite na izpust zraka na napravi.

Zagon

Vklop: Prikljucite napravo na elektrichno omrežje. Naprava se takoj vklopi.

Izklop: Napravo odklopite od omrežja.

Odpravljanje motenj

Motnja	Vzrok	Odprava
Aparat ne teče	Ni omrežne napetosti	Preskusite omrežno napetost
Naprava ne Črpa zraka ali pa je prečrpana ko-ličina bezadostna	Prezračevalni kamni so umazani	Očistite ali zamenjalte prezračevalne kamne
	Zračni filter je umazan	Očistite ali zamenjalte začni filter
	Cev za zrak je prepognjena ali porozna	Cev za zrak položite tak, da se ne Prepogiba ali pa jo zamenjalte
	Membrana je poškodovana	Zamenjalte obe membrani
Naprava je nenavadno glasna	Membrana je poškodovana	Zamenjalte obe membrani

Deli, ki se obrabijo

Cischenje in vzdhrzevanje

OPOZORILO

Možnosti smtri ali Hudih telesnih poskodb zaradi nevarne elektrICIne napetosti!

• Preden sežete v vodo, odklopite iz omrežne napetosti vse v vodi nahajajoče se naprave.
• Preden izvajate dela na napravi, jo odklopite iz omrežne napetosti.

Postopek je naslednji:

E

1. S pomocjo izvijača odstranite držalo filtra iz spodnjega dela ohišja.
2. Odstranite filtrski flis ali ga po potrebizi zamenjaje.
3. Potisnite filtrski flis v držalo filtra.

Pazite na O-obroč, ki drži držalo filtra v ohišju.

1. Sestavite napravo v obratnam vrstnem redu.

Zamenjalte membrano

Če količina pretoka zraka pade, morate zamenjati membrane zračnega motorja. Za to morate zračni motor razstaviti.

NAVODILO

• Naprava ne sme delovati s poškodovanimi membranami.
• Tudi ce je poskodovana leiona membrana, je potrebno zamenjati obe membrani. Postopek je identien.
• Če zamenjave ne zhelite opraviti sami, se prosim obrnite na Vašega prodajalca.

Odpiranje ohišja

□F

• Odvijte vijake na spodnjem delu ohisja in smemite zgornji del ohisja s spodnjega.

Odstranitev zračnega motorja

Postopek je naslednji:

G

1. Odvijte vijake na dnu zračnega motorja.
2. Po potrebirahlo nagnite streme membrane na stran.
3. Vzemite ven zračni motor.
   Dva pritjena izhoda za zrak vam sprva nudita odpor.

Zamenjalte membrano

Postopek je naslednji:

□H

1. Odvjte matico s stremena membrane in jo odstranite.
2. Sklopite streme membrane na stran.
3. Zamenjalte membrano.
4. Vpnite vijake.
5. Zaprite streme membrane.
6. Namestite matico in jo zategnite.

- SL -

Vgradnja zračnegamotorj

Postopek je naslednji:

□

1. Vstavite zračni motor v ohišje.

2. Pazite, da so na izhodih za zrak namešćeni tesnilni obroči.

3. Izhoda za zrak sprva nudita odpor pri vstavljanju.

4. Privijte zračni motor.

Zapiranje ohisja

J

• Namestite zgornji del ohiša na spodnji del in ga privijte.

• Pazite, da je razbremenitev napetosti omrežnega priključnega voda pravilno namescena v izrez ohišja.

Skladišcenje/Prezimovanje

Ce se naprava nahaja v nepretrganem delovanju, lahko ostane instalirana tudi pri zmrzali. V nasprotnem primeru napravo shranjujte v suhem notranjem prostoru (sobna temperatura).

Odlaganje oppadkov

OPOMBA

Te naprave ne smete zavreči med gospodinjske opadke.

• Onemogocite uporabo naprave tako, da prerezete kable in ga predaje sluzbi za odstranjevanje odpadkov.

Garancijski pogoji

PfG daje 2 leti garancije od datumna nakupa na dokazljive napake v materialu in izdelavi. Pogoj za garancijski storitev je predložitev računa. Pravica iz garancije preneha pri nestrokovni rabi, elektricnih ali mehanskih poskodbah zaradi zlorabe kot tudi pri nestrokovnih popravilih, ki jih niso opravile pooblascene delavnice. Popravila sme opraviti le PfG ali delavnice, ki jih je pooblastil PfG. Pri najavi garancijskega zahevka posljite aparat aliPokvarjen del z opisom napake in računom nefrankirano v PfG. PfG si pridruje pravico zaracunati stroške montaže. PfG ne jamci za poskodbe med transportom. Te je potrebno nemudoma uveljaviti pri prevozniku. Nadaljnji zahevki so izključeni, ne glide na vrsto, še posebej pa za posredno škodo. Ta garancija ne zadeva zahevka končega kupca do trgovca.
