GEBRUIKSAANWIJZING RT3200 BELKIN

Installatie: basisinstructies....5

Waar kan ik terecht voor extra ondersteuning? 5

Uw router installeren....5

Geavanceerde configuratie....7

Het hulpprogramma in de browser openen 7

Basisinstellingen router 8

Taal....9

Internetinstellingen....10

Basisinstellingen WLAN 12

Draadloze beveiliging....15

Beveiligingsopties....15

WPA2 Personal 15

Disabled (Uitgeschakeld)....15

Problemen oplossen....16

De installatie van de router is niet gelukt 16

Melding Uw internetkabel is niet aangesloten....17

Melding Geen toegang tot uw router....18

Na de installatie....19

Het internet lijkt niet beschikbaar 19

Omgevingsspecificaties 21

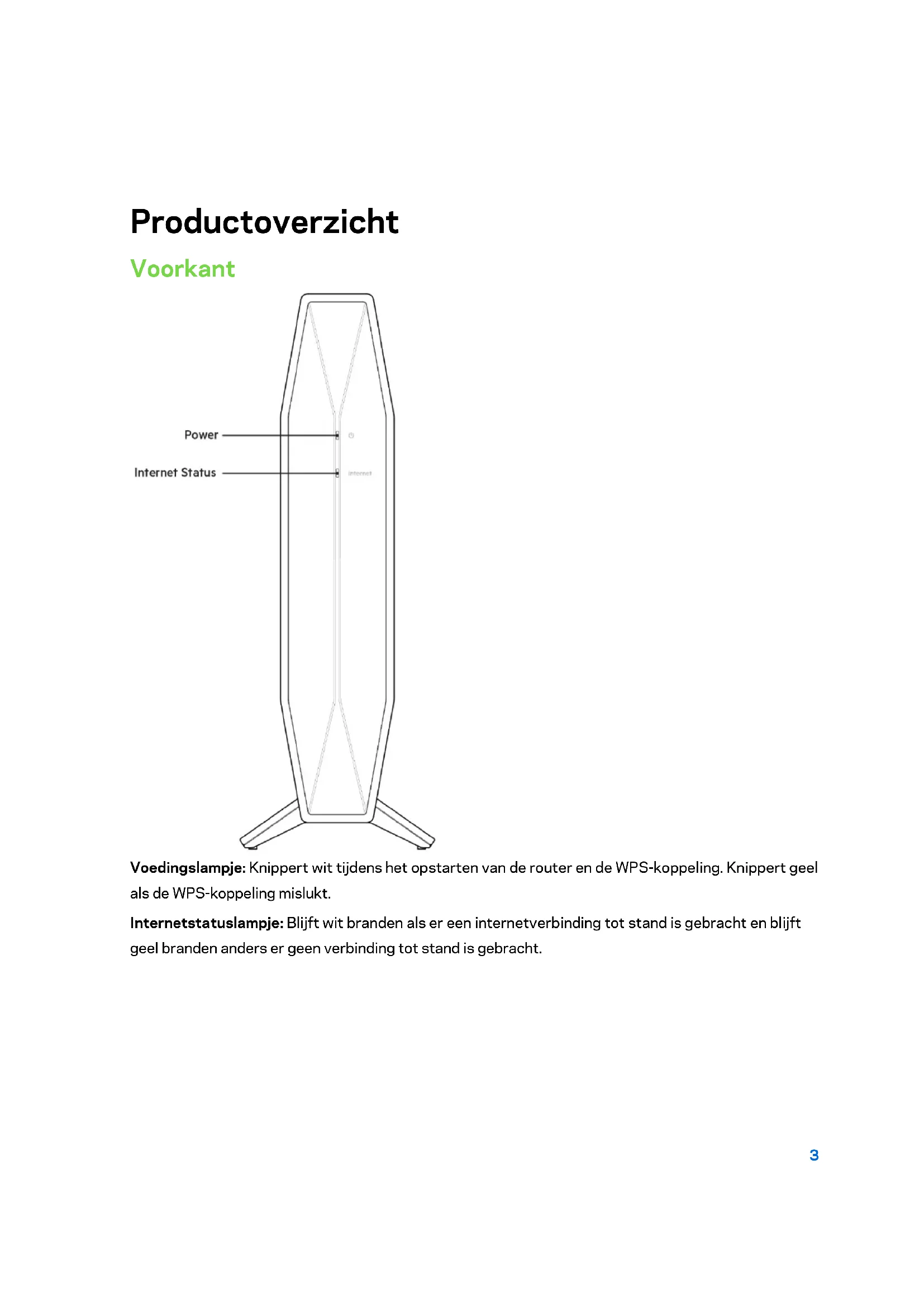

Productoverzicht

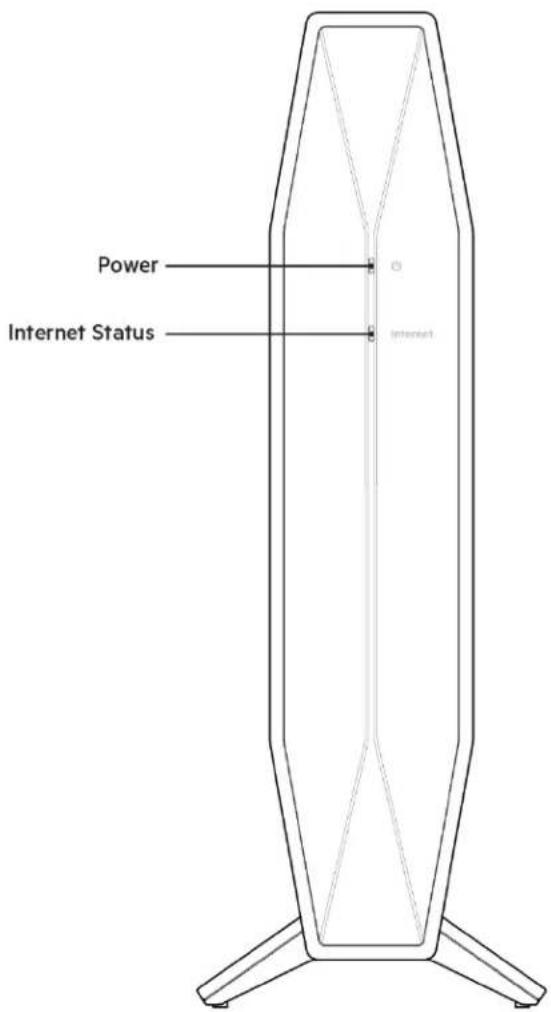

Voorkant

Power Internet Status

Voedingslampje: Knippert wit tijdens het opstarten van de router en de WPS-koppeling. Knippert geel als de WPS-koppeling mislukt.

Internetstatuslampje: Blijft wit branden als er een internetverbinding tot stand is gebracht en blijft geel branden anders er geen verbinding tot stand is gebracht.

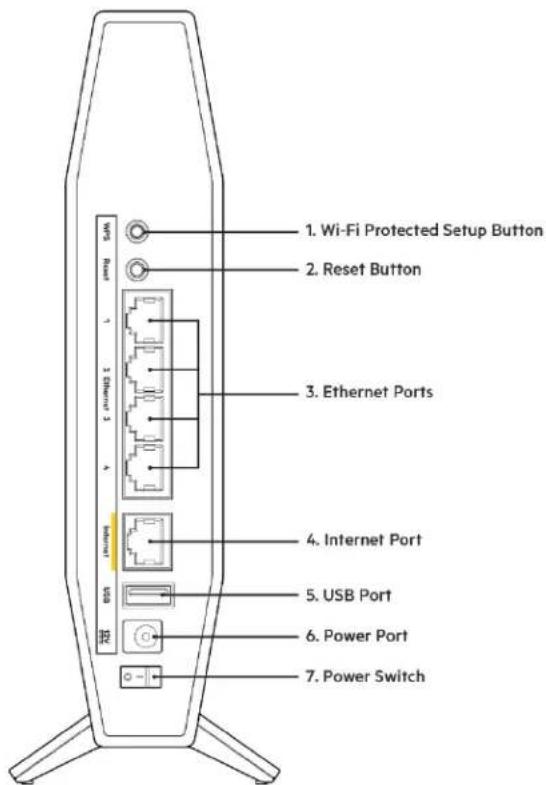

Achterkant

1. Wi-Fi Protected Setup Button 2. Reset Button 3. Ethernet Ports 4. Internet Port 5. USB Port 6. Power Port 7. Power Switch

Wi-Fi Protected Setup™ (WPS)-knop (1): Druk op deze knop om eenvoudig draadloze beveiliging te configureren op netwerkapparaten die WPS ondersteunen. Het voedingslampje op de voorkant van de router zal wit branden tijdens de WPS-koppeling.

Resetknop (2): Houd deze knop ingedrukt tot het statuslampje gaat knipperen, om de fabrieksinstellingen van de router te herstellen.

Ethernet-poorten (3): Op deze Gigabit Ethernet (10/100/1000)-poorten sluit u Ethernet-kabels (ook wel netwerk- of internetkabels genoemd) aan om andere apparaten via een kabel met uw netwerk te verbinden.

Internetpoort (4):Sluit uw modem met behulp van een Ethernet-kabel aan op deze poort. Het internetstatuslampje aan de voorkant van de router zal wit worden als de router verbonden is met een modem met een internetverbinding.

USB 2.0-poort (5): Sluit een USB-station aan om het te delen op uw netwerk.

Voedingsaansluiting (6): Sluit de meegeleverde netvoedingsadapter hierop aan.

Aan/uit-schakelaar (7): Druk op | (aan) om de router aan te zetten.

Installatie: basisinstructies

Waar kan ik terecht voor extra ondersteuning?

Voor aanvullende informatie op deze handleiding verwijzen we u naar: Belkin.com/support/RT3200 (voor documentatie, downloads, veelgestelde vragen, technische ondersteuning, live-chat, forums).

Opmerking: Licenties en kennisgevingen voor software van derden die gebruikt worden voor dit product, vindt u hier: http://www.belkin.com/support/license/. Voor de GPL-

broncodebestanden of gerelateerde vragen kunt u via

http://www.belkin.com/support/gplcodecenter/contact met ons opnemen.

Uw router installeren

1. Indien u al gebruik maakt van een router, verbreek dan eerst de verbinding hiermee en maak de kabels los.
2. Sluit de router aan op een stopcontact. Zorg ervoor dat de aan/uit-schakelaar op | (aan) staat.
3. Sluit uw nieuwe router aan op uw modem of modem-router.

A Modem	OF	B Modem-router
Sluit het ene uiteinde van de meegeleverde Ethernet-kabel aan op de gele internetpoort van uw nieuwe router. Als u een modem heeft, sluit u het andere uiteinde aan op de Ethernet (LAN)-poort van uw modem.		Sluit het ene uiteinde van de meegeleverde Ethernet-kabel aan op de gele internetpoort van uw nieuwe router. Als u een modem-router heeft, sluit u het andere uiteinde aan op een willekeurige vrije poort van uw modem-router.

Opmerking: Wacht tot het voedingslampje op het voorpaneel van de router stopt met knipperen en wit blijft branden, voordat u verder gaat met stap 4.

1. Maak verbinding met het beveiligde draadloze netwerk. De netwerknaam vindt u in de snelstartgids die met uw router meegeleverd is. (U kunt de naam en het wachtwoord van het netwerk later wijzigen.) Selecteer de optie die ervoor zorgt dat voortaan automatisch verbinding wordt gemaakt met dit netwerk. Als u hulp nodig heeft bij het verbinden met het netwerk, raadpleeg dan de informatie op de meegeleverde CD.

Opmerking: U heeft pas toegang tot het internet als de configuratie van de router is voltooid.

1. Voer http://myrouter.local in een webbrowser in. Volg de installatie-instructies op het scherm. U kunt de installatie ook starten door in uw browser naar 192.168.1.1 te gaan.

1. We raden u aan om uw router na de configuratie te registreren zodat we u op de hoogte kunnen houden van beveiligingsupdates, terugroepacties en dingen die uw gebruikerservaring kunnen verbeteren.

Geavanceerde configuratie

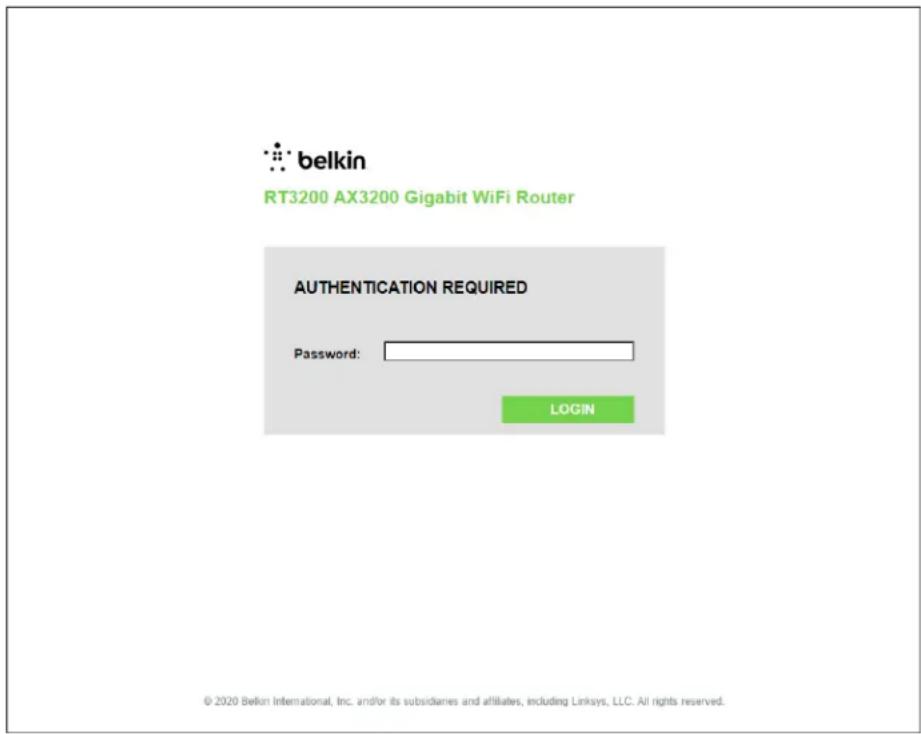

Het hulpprogramma in de browser openen

Om bepaalde geavanceerde instellingen te bekijken en/of wijzigen, moet u het hulpprogramma in de browser openen. Zodra u met de router verbinding heeft gemaakt, opent u een webbrowser en gaat u naar http://myrouter.local of 192.168.1.1.

De router vraagt u om een wachtwoord.

Als u het wachtwoord heeft gewijzigd tijdens de configuratie, voert u het nieuwe wachtwoord in. Klik op LOGIN (Inloggen). Als u het wachtwoord niet heeft gewijzigd, of de configuratie heeft overgeslagen, voert u het standaardwachtwoord 'admin' in.

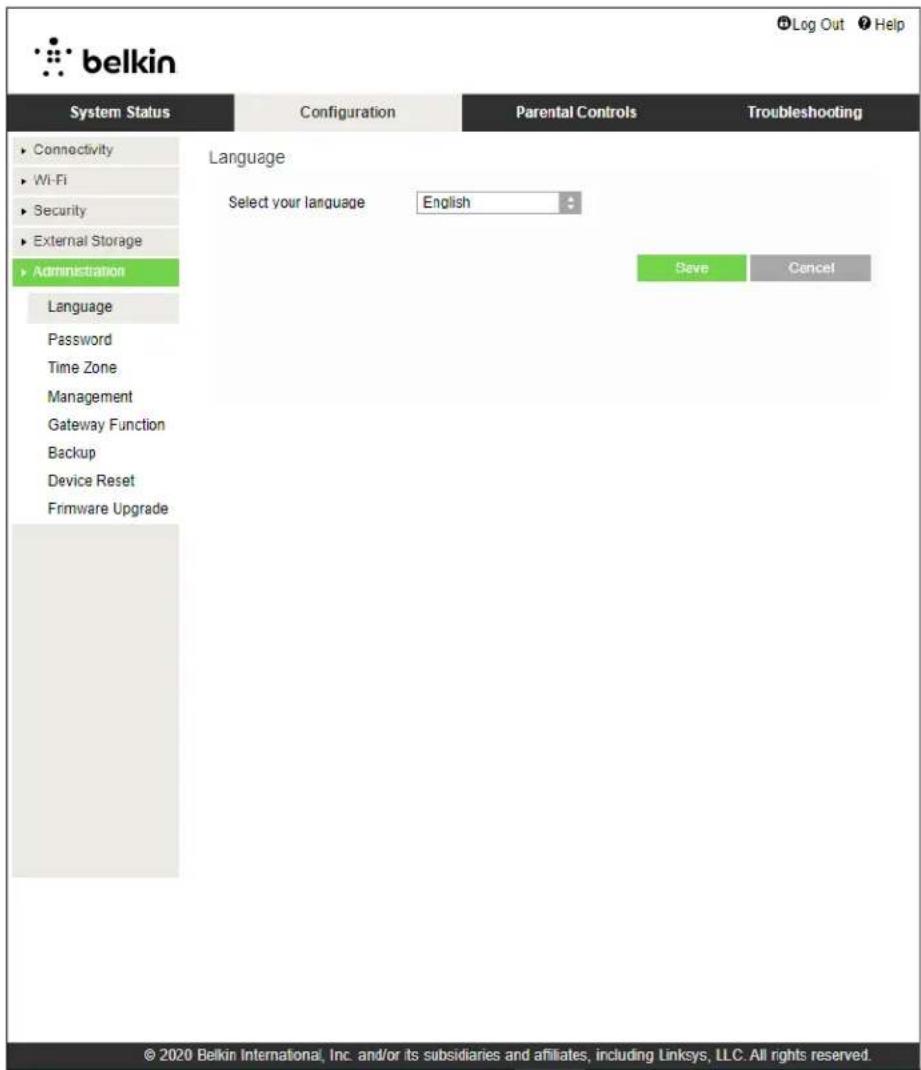

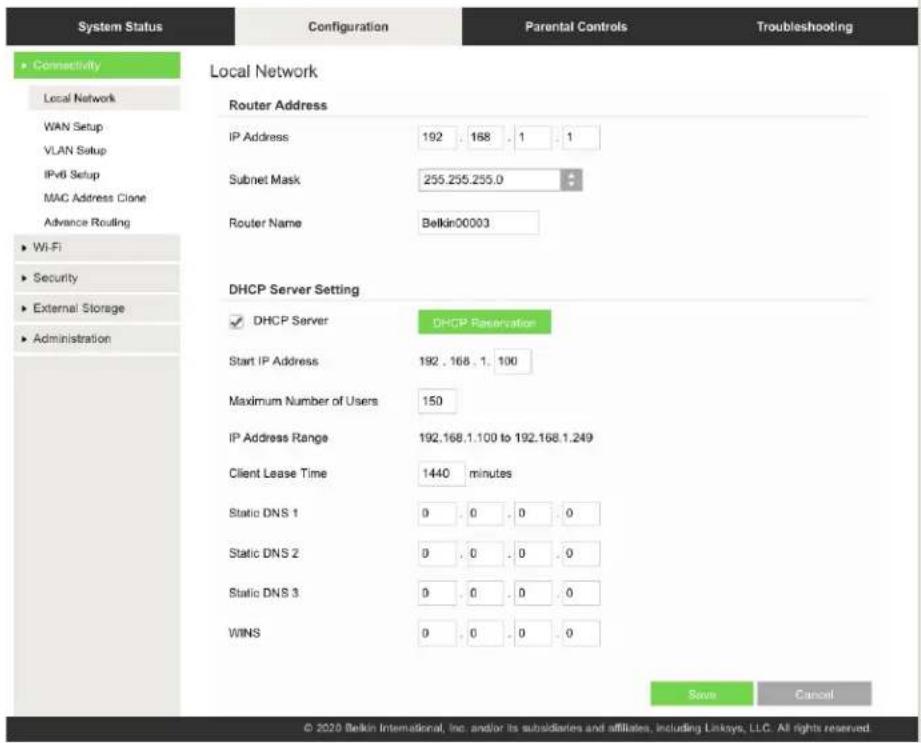

Basisinstellingen router

In dit scherm kunt u de basisinstellingen van de router wijzigen.

Select your language (Selecteer uw taal): Selecteer de gewenste taal in het dropdownmenu. De taal van het hulpprogramma in de browser wordt binnen vijf seconden nadat u een taal heeft gekozen, gewijzigd.

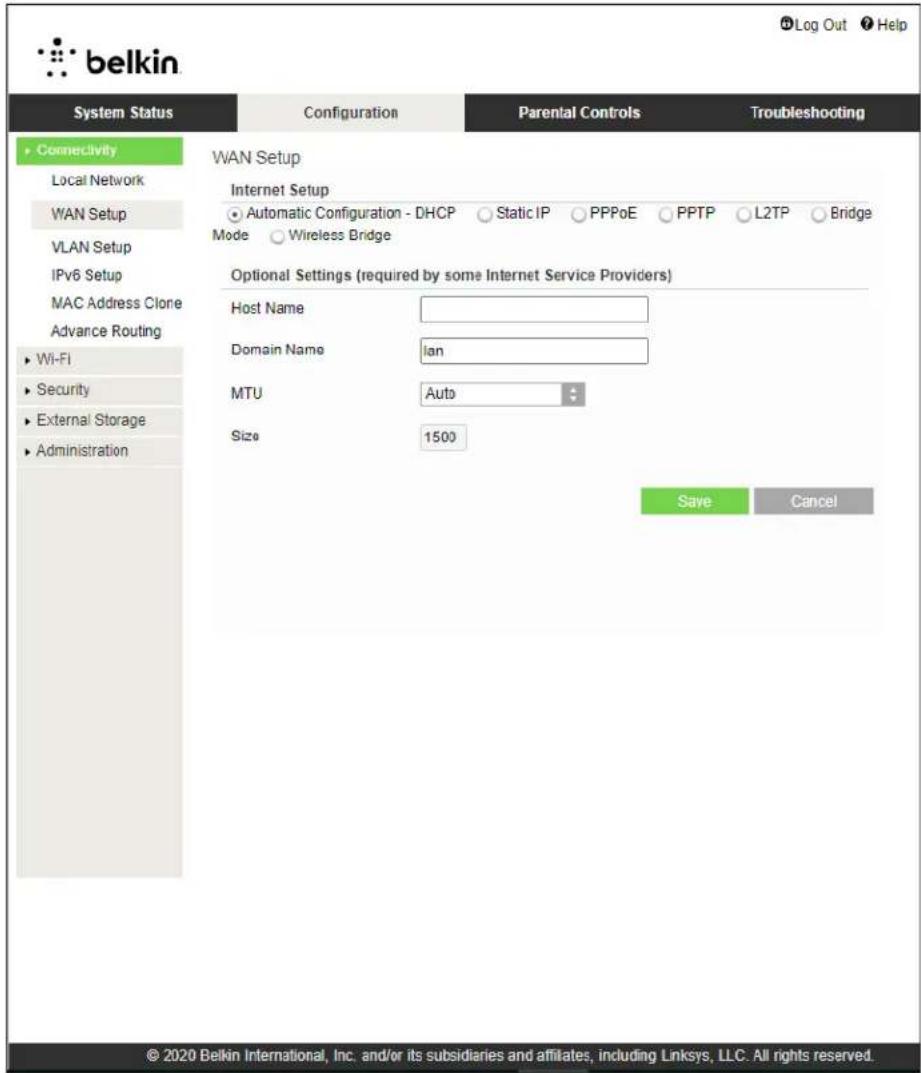

Onder 'Internet Setup' (Internetinstellingen) kunt u de router configureren voor uw internetverbinding. De gegevens kunt u opvragen bij uw internetprovider.

Internet Connection Type (Internetverbindingstype): Selecteer het type internetverbinding dat uw internetprovider biedt.

• Automatic configuration - DHCP (Automatische configuratie - DHCP): (standaardinstelling) Gebruik de standaardinstelling uitsluitend als uw internetprovider DHCP ondersteunt of als u verbinding maakt met een dynamisch (wisselend) IP-adres. (Deze optie is meestal van toepassing op kabelverbindingen.)
  • Static IP (Vast IP-adres)

Dit selecteert u als u steeds hetzelfde IP-adres moet gebruiken om verbinding te maken met het internet.

- PPPoE

Selecteer PPPoE als u een DSL-verbinding heeft en uw internetprovider gebruikmaakt van Point-to-Point Protocol over Ethernet (PPPoE).

• PPTP

PPTP (Point-to-Point Tunneling Protocol) is een service die over het algemeen van toepassing is op verbindingen binnen Europa. Als uw PPTP-verbinding DHCP of een dynamisch IP-adres ondersteunt, selecteer dan 'Obtain an IP Address Automatically' (Automatisch een IP-adres laten toewijzen). Als u een vast IP-adres nodig heeft om verbinding te maken met het internet, selecteert u 'Specify an IP Address' (Een IP-adres opgeven) en configureert u de opties die verschijnen.

• L2TP

Layer 2 Tunneling Protocol (L2TP) is een service die over het algemeen van toepassing is op verbindingen in Israël.

Opmerking: 'Connect on Demand' (Verbinden op verzoek) of 'Keep Alive' (Continu verbinding houden) zijn opties die geboden worden als u PPPoE, PPTP of L2TP selecteert. Hiermee kunt u instellen of de router alleen wanneer nodig verbinding maakt met het internet (handig als uw internetprovider de verbonden tijd in rekening brengt) of altijd verbonden moet zijn. Selecteer de gewenste optie.

• Bridge Mode (Bridge-modus)

Hiermee schakelt u alle routerfuncties uit en maakt u van uw router een accesspoint. De router zal niet meer als DHCP-server fungeren en de ingebouwde firewall en de NAT-functies zullen niet langer werken.

• Wireless Bridge (Draadloze bridge)

Een draadloze bridge maakt draadloos verbinding met uw hoofdrouter en kan de internetverbinding delen met apparaten die zijn aangesloten op de Ethernet-poorten van de bridge.

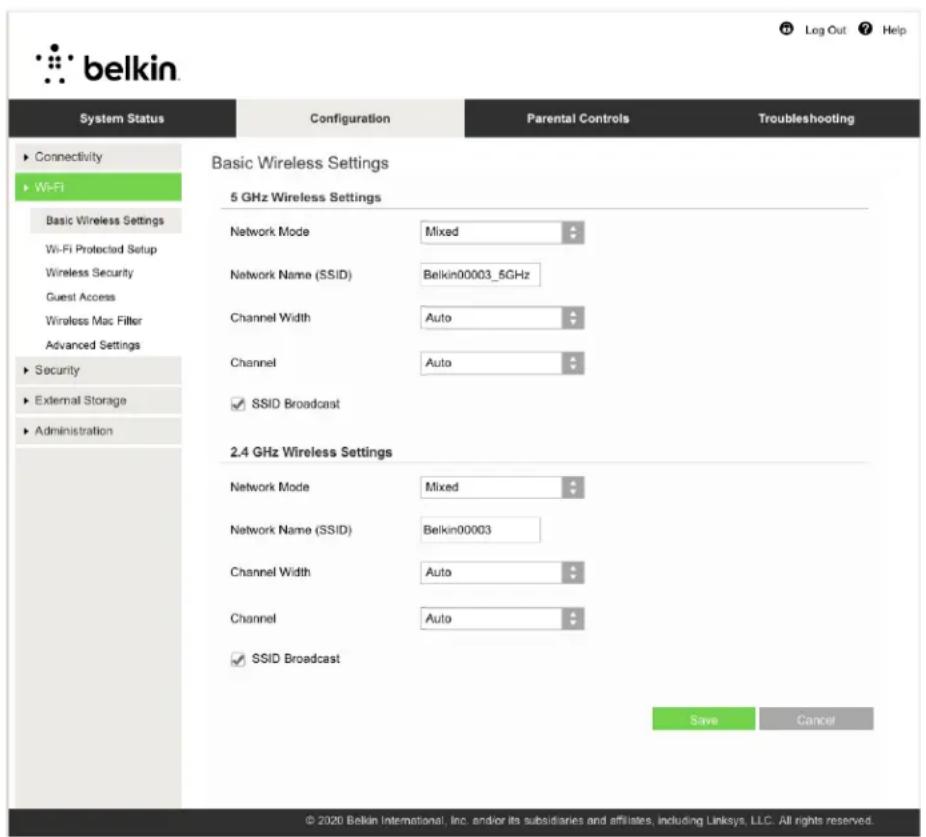

Basisinstellingen WLAN

5 Ghz Network Mode (5GHz-netwerkmodus): Selecteer de draadloze standaarden die uw netwerk zal ondersteunen.

• Mixed (Gemengd): (standaardinstelling)

Gebruik de standaardinstelling als u een combinatie van Wireless-A-, Wireless-N-, Wireless-AC- en Wireless-AX-apparaten in uw netwerk heeft.

• Wireless-AC Mixed (gemengd)

Selecteer deze instellingen als u Wireless-A-, Wireless-N- of Wireless-AC-apparaten in uw netwerk heeft.

• Wireless-A Only (Alleen Wireless-A)

Selecteer deze instellingen als u alleen gebruikmaakt van Wireless-A-apparaten.

• Wireless-N Only (Alleen Wireless-N)

Selecteer deze instellingen als u alleen gebruikmaakt van Wireless-N-apparaten.

• Disabled (Uitgeschakeld)

Selecteer deze instellingen als u geen Wireless-A-, Wireless-N-, Wireless-AC- en Wireless-AX (5 GHz)-apparaten in uw netwerk heeft. De 5GHz-radio zal uitgeschakeld worden als u deze optie selecteert.

Opmerking: Als u niet zeker weet welke modus u moet selecteren, gebruik dan de standaardinstelling 'Mixed' (Gemengd).

2,4 Ghz Network Mode (2,4GHz-netwerkmodus): Selecteer de draadloze standaarden die uw netwerk zal ondersteunen.

• Mixed (Gemengd): (standaardinstelling)
Gebruik de standaardinstelling als u een combinatie van Wireless-B-, Wireless-G- en Wireless-N (2,4GHz)-apparaten in uw netwerk heeft.
• Wireless-B/G Only (Alleen Wireless-B/G)
Selecteer deze instelling als u Wireless-B- of Wireless-G-apparaten in uw netwerk heeft.
• Wireless-B Only (Alleen Wireless-B)
Selecteer deze instelling als u alleen gebruikmaakt van Wireless-B-apparaten.
• Wireless-G Only (Alleen Wireless-G)
Selecteer deze instelling als u alleen gebruikmaakt van Wireless-G-apparaten.
- Alleen Wireless-N
Selecteer deze instelling als u alleen gebruikmaakt van Wireless-N 2,4GHz-apparaten.
• Disabled (Uitgeschakeld)
Selecteer deze instelling als u geen Wireless-B-, Wireless-G- of Wireless-N (2,4 GHz)-apparaten in uw netwerk heeft. De 2,4GHz-radio zal uitgeschakeld worden als u deze optie selecteert.

Opmerking: Als u niet zeker weet welke modus u moet selecteren, gebruik dan de standaardinstelling 'Mixed' (Gemengd).

Network Name (SSID) (Netwerknaam (SSID))

De Service Set Identifier (SSID) is de naam die door apparaten wordt gebruikt om verbinding te maken met een draadloos netwerk. SSID's zijn hoofdlettergevoelig en mogen niet langer zijn dan 32 tekens. De standaard SSID's voor de 2,4GHz- en 5GHz-netwerken zijn respectievelijk BelkinXXXX en BelkinXXXX_5GHz. Hierbij vertegenwoordigt XXXX de laatste vijf cijfers van het serienummer van de router, wat u kunt op de onderkant van de router. Als u de SSID heeft gewijzigd, hebben beide banden de nieuwe SSID. U kunt ze andere namen geven via het hulpprogramma in de browser.

Opmerking: Als u de fabrieksinstellingen: van de router herstelt (door de resetknop in te drukken of via het scherm 'Configuration > Administration > Device Reset' (Configuratie > Beheer > Apparaat resetten), wordt de netwerknaam teruggezet naar de standaardinstelling. Verander de netwerknaam in de oorspronkelijke naam om te voorkomen dat u alle apparaten in uw draadloze netwerk opnieuw moet verbinden met de nieuwe netwerknaam.

Channel Width (Kanaalbreedte)

Gebruik de standaardinstelling 'Auto (20 MHz or 40 MHz)' (Automatisch (20 MHz of 40 MHz) voor de beste prestaties in een 2,4GHz-netwerk met Wireless-B-, Wireless-G- en Wireless-N (2,4GHz)-apparaten. Voor een kanaalbreedte van 20 MHz selecteert u '20 MHz only' (Alleen 20 MHz). Voor de beste prestaties in een 5GHz-netwerk gebruikt u de standaardinstelling 'Auto (20, 40 or 80 MHz)' (Automatisch (20, 40 of 80 MHz).

Channel (Kanaal)

Selecteer het kanaal in het dropdownmenu. Gebruik de standaardinstelling als u niet zeker weet welk kanaal u moet selecteren.

SSID Broadcast (SSID uitzenden)

Gebruik de standaardinstelling 'Enabled' (Ingeschakeld) om de SSID van de router uit te zenden. Als draadloze clients zoeken naar draadloze netwerken in de omgeving om verbinding mee te maken, zullen ze de door de router uitgezonden SSID detecteren. Het verbergen van uw WiFi-naam maakt uw WiFi-netwerk niet veiliger. Iemand die echt toegang wil tot uw netwerk, kan uw netwerk ook vinden als u deze functie uitschakelt. Als u de SSID van uw router toch niet wilt uitzenden, selecteert u 'Disabled' (Uitgeschakeld).

Draadloze beveiliging

De router biedt de volgende draadloze beveiligingsopties:

WPA2/WPA3 Personal, WPA2 Personal, WPA2 Enterprise, WPA3 Personal, WPA3 Enterprise (WPA staat voor Wi-Fi Protected Access.)

WPA3 biedt de beste beveiliging.

Beveiligingsopties

WPA2 Personal

Als u WPA2 Personal selecteert, MOET elk apparaat in uw draadloze netwerk WPA2 Personal en dezelfde wachtzin (passphrase of samengesteld wachtwoord) gebruiken.

Security Mode

WPA2 Personal

Als u niet zeker weet of een apparaat WPA2 of WPA3 Personal ondersteunt, selecteert u WPA2/WPA3 Mixed Personal als beveiligingsmodus.

Passphrase (wachtzin): Voer een wachtzin in van 8 tot 63 tekens. Dit is het WiFi-wachtwoord dat u toegang geeft tot het netwerk. Het mag hetzelfde wachtwoord zijn dat u bij de installatie heeft ingesteld.

Disabled (Uitgeschakeld)

Als u ervoor kiest draadloze beveiliging uit te schakelen, krijgt u bij de eerste keer dat u het internet op wilt gaan, een melding dat draadloze beveiliging is uitgeschakeld. U krijgt de mogelijkheid om draadloze beveiliging in te schakelen of om te bevestigen dat u bekend bent met de risico's, maar dat u verder wilt gaan zonder draadloze beveiliging.

Security Mode

Disabled

Problemen oplossen

Als u meer ondersteuning nodig heeft, kunt u gebruik maken van onze bekroonde klantenservice via Belkin.com/support/RT3200.

De installatie van de router is niet gelukt

Als het niet gelukt is om de installatie te voltooien in de webbrowser, kunt u het volgende doen:

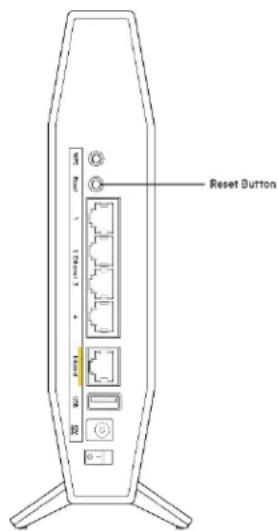

- Druk de resetknop op uw router in met een paperclip of speld totdat het voedingslampje op de voorkant van de router uitgaat en begint te knipperen (ongeveer 10 seconden). U kunt ook opnieuw beginnen met de installatie door in uw browser naar 192.168.1.1 te gaan.

Reset Button

• Schakel de firewall van uw computer tijdelijk uit (raadpleeg de handleiding van de beveiligingssoftware voor meer informatie). Installeer de router opnieuw.
• Als u een andere computer tot uw beschikking heeft, gebruik deze dan om de router te installeren.

Melding Uw internetkabel is niet aangesloten

Als u de melding 'Uw internetkabel is niet aangesloten' krijgt, wanneer u uw router probeert te installeren, doet u het volgende:

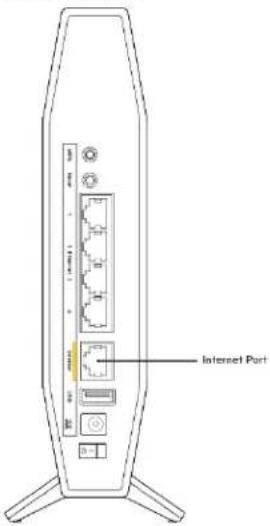

- Controleer of er een Ethernet- of internetkabel (of een kabel zoals die met uw router is meegeleverd) goed is aangesloten op de gele internetpoort aan de achterkant van de router en op de juiste poort van uw modem. Deze poort op het modem wordt meestal met 'Ethernet' aangeduid.

Internet Port

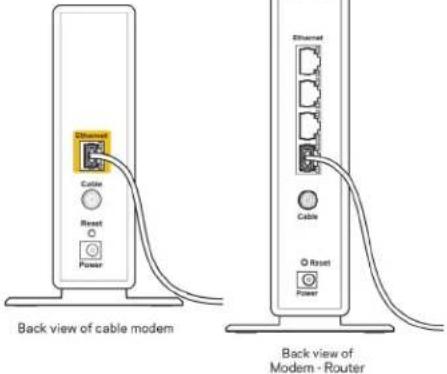

- Controleer of uw modem op het stopcontact is aangesloten en aan staat.

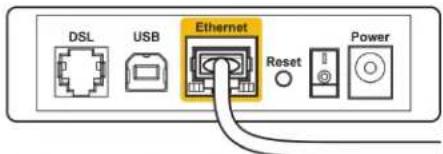

	Back view of DSL modem
Als u internet via de kabel heeft, controleer dan of de poort CABLE (KABEL) van uw kabelmodem is verbonden met de coaxkabel van uw internetprovider.	Als u DSL-internet heeft, controleer dan of de DSL-telefoonlijn is aangesloten op de DSL-poort van uw modem.

• Als uw computer eerder met een USB-kabel op uw modem was aangesloten, maak de USB-kabel dan los.
  • Installeer de router opnieuw.

Melding Geen toegang tot uw router

Om toegang te krijgen tot uw router moet u verbonden zijn met uw eigen netwerk. Als u momenteel draadloze internettoegang heeft, kan het probleem zijn dat u per ongeluk verbonden bent met een ander draadloos netwerk.

Op een Windows-computer lost u dit probleem als volgt op*:

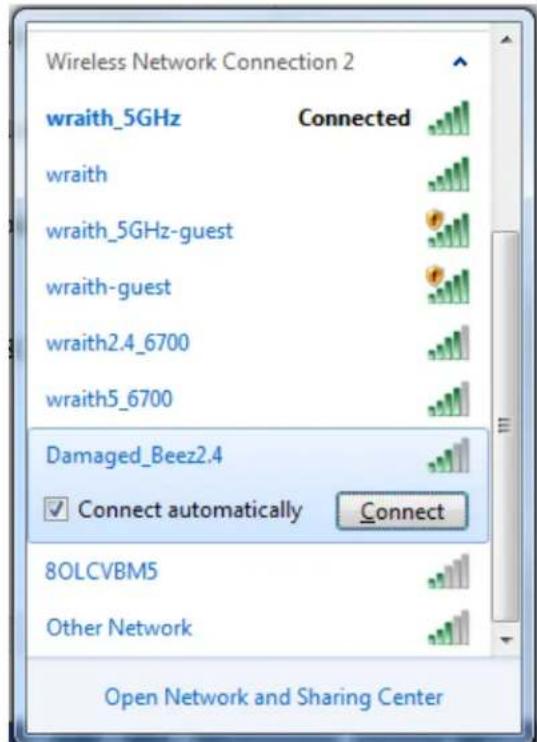

1. Klik in de systeembalk op het pictogram voor draadloze netwerken. Er verschijnt een lijst met beschikbare netwerken.
2. Klik op uw eigen netwerknaam. Klik op 'Connect' (Verbinden). In het onderstaande voorbeeld was de computer verbonden met een ander draadloos netwerk, namelijk 'wraith_5GHz'. De naam van het draadloze netwerk van de Belkin-router, in dit voorbeeld Damaged_Beez2.4, is geselecteerd.

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. Als u wordt gevraagd een netwerkbeveiligingssleutel in te voeren, typ dan uw wachtwoord (beveiligingssleutel) in het daarvoor bestemde veld in. Klik op OK.

2. Uw computer zal verbinding maken met het netwerk en u zou nu toegang tot de router moeten hebben.

* Afhankelijk van uw Windows-versie kunnen de benamingen of pictogrammen in deze stappen enigszins afwijken.

Op een Mac-computer lost u dit probleem als volgt op:

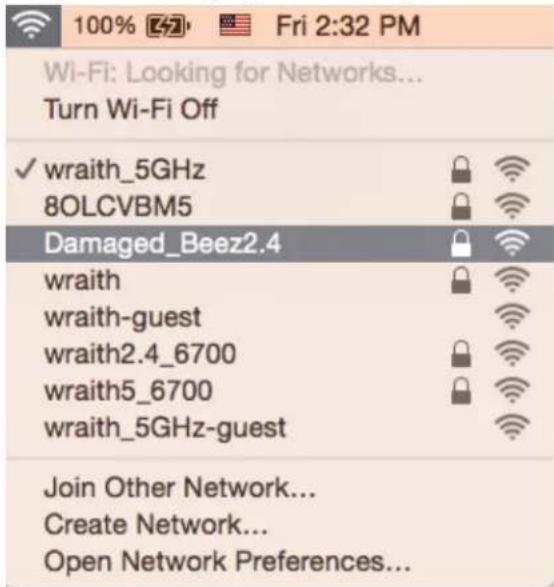

1. In de menubalk bovenin het scherm klikt u op het WiFi-pictogram. Er verschijnt een lijst met beschikbare draadloze netwerken.
2. In het onderstaande voorbeeld was de computer verbonden met een ander draadloos netwerk, namelijk 'wraith_5GHz'. De naam van het draadloze netwerk van de Belkin-router, in dit voorbeeld Damaged_Beez2.4, is geselecteerd.

100% [47] Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. Klik op de naam van het draadloze netwerk van uw Belkin-router (Damaged_Beez2.4 in dit voorbeeld).

2. Typ het wachtwoord (de beveiligingssleutel) van uw draadloze netwerk in het wachtwoordveld in. Klik op OK.

Na de installatie

Het internet lijkt niet beschikbaar

Als het internet moeite heeft om te communiceren met uw router, kan uw webbrowser de foutmelding 'Cannot find [internet address]' (Kan [internetadres] niet vinden) geven. Als u zeker weet dat het internetadres juist is en ook andere geldige internetadressen hetzelfde resultaat geven, kan het zijn dat uw internetprovider of modem niet goed communiceert met uw router.

Probeer het volgende:

• Controleer of de netwerk- en voedingskabel goed zijn aangesloten.
• Controleer of er stroom staat op het stopcontact waarop uw router is aangesloten.
  • Start uw router opnieuw op.
• Neem contact op met uw internetprovider en vraag of er storingen bekend zijn in uw regio.

De meest gebruikte manier om problemen met uw router op te lossen, is het apparaat uit en weer aan zetten. Uw router kan dan zijn aangepaste instellingen opnieuw laden en andere apparaten (zoals het modem) kunnen de router opnieuw detecteren en ermee communiceren. Dit proces wordt opnieuw opstarten (rebooting) genoemd.

Ga als volgt te werk om uw router opnieuw op te starten met behulp van de voedingskabel:

1. Trek de stekker van de voedingskabel uit de router en het modem.
2. Wacht tien seconden en sluit het modem weer aan op netstroom. Controleer of het apparaat stroom krijgt.
3. Wacht tot het online-lampje van het modem stopt met knipperen (ongeveer twee minuten). Sluit de voedingskabel weer aan op de router.
4. Wacht tot het voedingslampje en de internetlampjes op de voorkant van de router wit blijven branden. Dit duurt ongeveer twee minuten. Maak vervolgens vanaf een computer verbinding met het internet.

Technische gegevens

Belkin RT3200

Productnaam	AX3200 dual-band Gigabit WiFi 6-router
Artikelnummer	RT3200
Switchpoortsnelheid	10/100/1000 Mbps (Gigabit Ethernet)
Radiofrequentie	2,4 GHz en 5 GHz
Aantal antennes	4
Poorten	Ethernet (1-4), internet, voeding, USB 2.0
Knoppen	Wi-Fi Protected Setup-knop, resetknop, aan/uit-schakelaar
Lampjes	Voeding, internet
UPnP	Ondersteund
Beveiligingsfuncties WPA2 Personal, WPA3 Personal, WPA2/WPA3Mixed (gemengd) Personal, WPA2 Enterprise en WPA3 Enterprise
Beveiligingssleutel	Tot 192-bits versleuteling
Ondersteunde bestandssystemen voor opslag	FAT, FAT32, NTFS, HFS+

Omgevingsspecificaties

Afmetingen	156 mm (l) x 77,11 mm (b) x 220 mm (h)
Gewicht van het apparaat	638 g
Voeding	12 V, 2 A
Certificering	FCC, IC, CE, Wi-Fi (IEEE 802.11 a/b/g/n/ac)
Gebruikstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 60 °C
Luchtvochtigheid tijdens gebruik	10% tot 80% relatieve luchtvochtigheid, niet-condenserend
Luchtvochtigheid tijdens opslag	5% tot 90%, niet-condenserend

Opmerkingen:

Raadpleeg de met uw router meegeleverde cd voor wettelijk verplichte informatie, garantie en veiligheidsvoorschriften of ga naar Belkin.com/support/RT3200.

Specificaties kunnen zonder kennisgeving worden gewijzigd.

Maximale prestaties zijn afgeleid van de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen variëren, met een lagere capaciteit van het draadloze netwerk, lagere gegevensdoorvoersnelheden en een bereik en dekking die kleiner zijn. De prestaties hangen af van talrijke factoren, omstandigheden en variabelen, waaronder de afstand tot het verbindingspunt, het volume van het netwerkverkeer, bouwmaterialen en constructie, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, interferentie en andere ongunstige omstandigheden.

BELKIN, LINKSYS en veel andere productnamen en logo's zijn handelsmerken van de Belkinbedrijvengroep. Vermelde handelsmerken van derden zijn eigendom van hun respectieve eigenaars. Licenties en kennisgevingen voor software van derden die gebruikt worden voor dit product kunt u hier vinden: http://www.belkin.com/support/license. Voor de GPL broncode-bestanden of gerelateerde vragen kunt u via http://www.belkin.com/support/gplcodecenter contact met ons opnemen.

© 2020 Belkin International, Inc. en/of zijn gelieerde ondernemingen. Alle rechten voorbehouden.
