MANUAL DE UTILIZADOR RT3200 BELKIN

Lato anteriore ....3

Descrição Geral do Produto....3

Frente 3

Parte de trás....4

Configuração: operações básicas....5

Onde obter mais ajuda....5

Como instalar o seu router 5

Configuração avançada....7

Como abrir o utilitário baseado no browser 7

Definições básicas do router....8

Idioma....9

Configuração da Internet....10

Definições sem fios básicas .... 12

Segurança sem fios....15

Definições de opções de segurança....15

WPA2-Personal 15

Desativado/a 15

Resolução de problemas....16

O router não foi configurado com sucesso....16

Mensagem "O cabo de Internet não está ligado"....17

Mensagem "Não é possível aceder ao router"......18

Após a configuração....19

A Internet parece não estar disponível....19

Especificações......21

Belkin RT3200 21

Ambiente 21

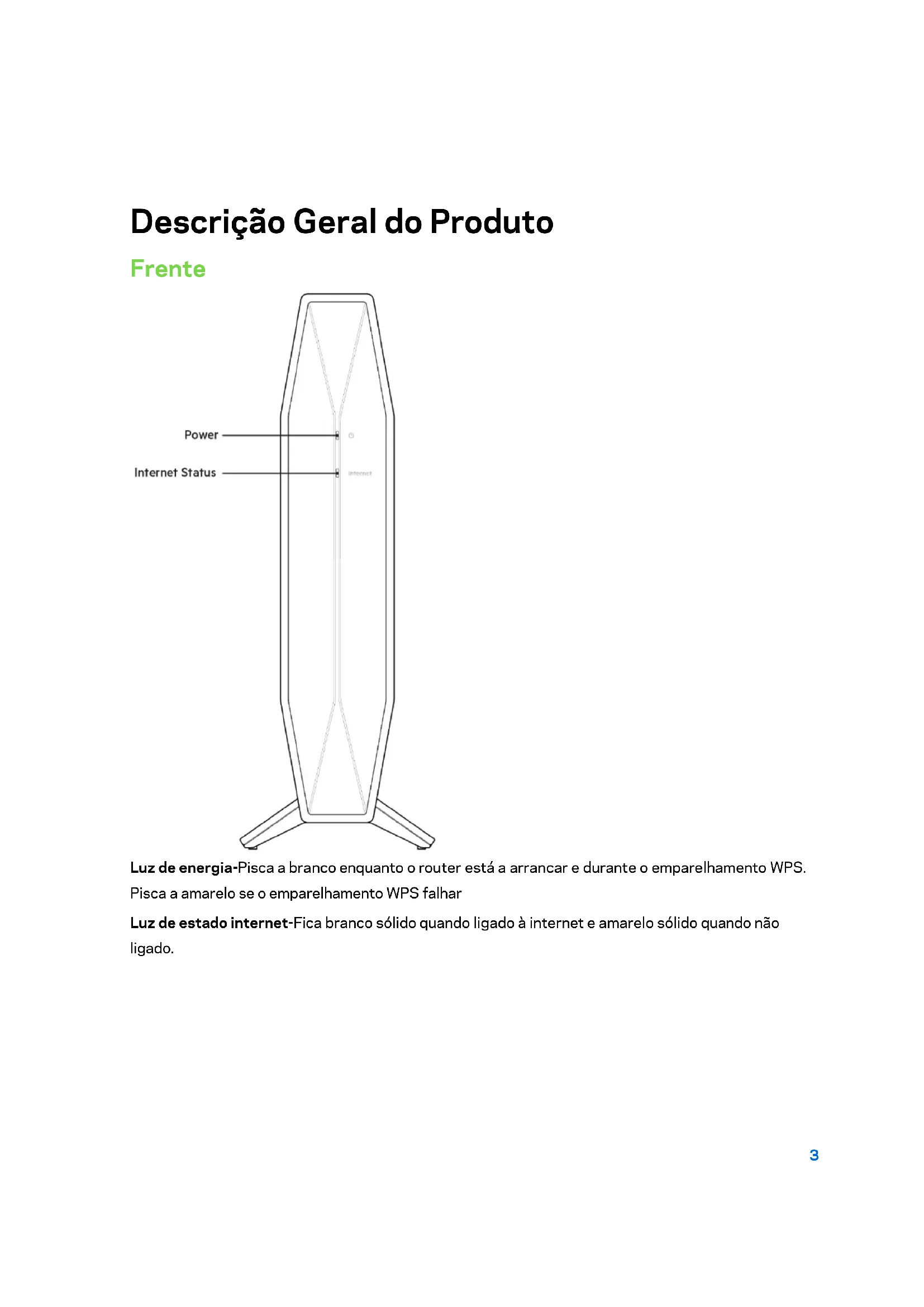

Descrição Geral do Produto

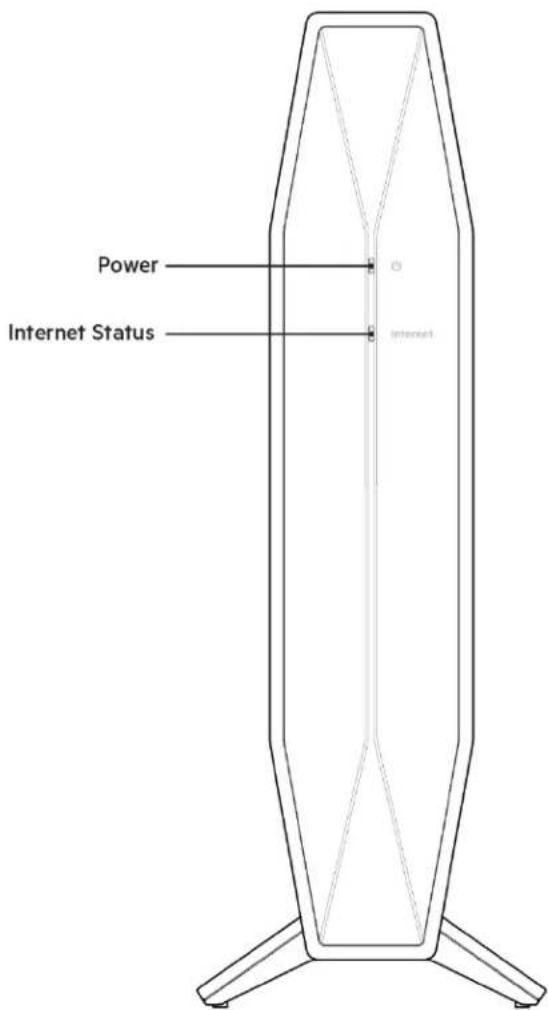

Frente

Power Internet Status

Luz de energia-Pisca a branco enquanto o router está a arrancar e durante o emparelhamento WPS. Pisca a amarelo se o emparelhamento WPS falhar

Luz de estado internet-Fica branco sólido quando ligado à internet e amarelo sólido quando não ligado.

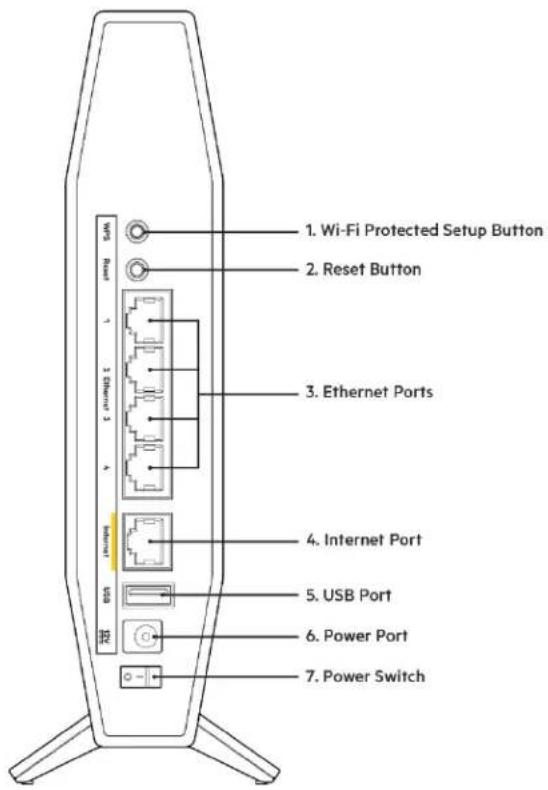

Parte de trás

1. Wi-Fi Protected Setup Button 2. Reset Button 3. Ethernet Ports 4. Internet Port 5. USB Port 6. Power Port 7. Power Switch

Botão Wi-Fi Protected Setup™ (WPS) (1)—Prima para configurar facilmente a segurança sem fios nos seus equipamentos de rede com capacidade Wi-Fi Protected Setup. A luz de energia na frente do router irá piscar a branco enquanto o emparelhamento WPS estiver ativo.

Botão de reinicialização (2)—Mantenha premido este botão até o LED de alimentação começar a piscar para repor as predefinições no router.

Portas Ethernet (3) — Ligue cabos Ethernet (também chamados cabos de rede ou internet) a estas portas Ethernet Gigabit (10/100/1000) e a outros equipamentos com fios na sua rede.

Porta de internet (4)—Ligue um cabo Ethernet a esta porta e ao seu modem. A luz de estado internet na parte frontal do router acenderá a branco apenas router estiver ligado a um modem que esteja ligado à internet.

Porta USB 2.0 (5)—Ligue e partilhe uma unidade USB na sua rede.

Porta de alimentação (6) — Ligue o adaptador CA, incluído, a esta porta.

Interruptor de alimentação (7) - Prima | ON (ligado) para ligar o router.

Configuração: operações básicas

Onde obter mais ajuda

Além deste guia do utilizador, pode obter ajuda em Belkin.com/support/RT3200 (documentação, descarregamentos, Perguntas frequentes, suporte técnico, chat em direto, fóruns)

Nota - As licenças e avisos para software de terceiros utilizados neste produto poderão servistos em http://www.belkin.com/support/license/. Contacte

http://www.belkin.com/support/gplcodecenter/ para perguntas ou pedidos de código fonte GPL.

Como instalar o seu router

1. Se está a substituir um router existente, desligue primeiro esse router.
2. Ligue o router a uma fonte de alimentação. Verifique se o interruptor de corrente está na posição | ON (ligado).
3. Ligue o seu novo router ao seu modem ou modem-router.

A Modem	OU	B Modem-Router
Ligue uma extremidade do cabo ethernet incluído à porta amarela de internet no seu novo router. Se tiver um modem, ligue a outra extremidade à porta Ethernet (LAN) no modem.		Ligue uma extremidade do cabo ethernet incluído à porta amarela de internet no seu novo router. Se tiver um modem-router, ligue a outra extremidade a qualquer porta disponível.

Nota— Espere até a luz na frente do router parar de piscar e ficar branca estável antes de avançar para o passo 4.

1. Ligue ao nome da rede no Quick Start Guide (Guia de início rápido) que vem com o seu router. (Pode alterar o nome e a palavra-passe da rede mais tarde.) Seleccione a opção para ligar automaticamente a esta rede no futuro. Se precisar de ajuda a ligar-se à rede, consulte o CD de documentação fornecido com o seu dispositivo.

Nota—Não terá acesso à internet até a configuração do router estar terminada.

1. Insira http://myrouter.local num web browser. Siga as instruções no ecrã para terminar a configuração. Também pode escrever 192.168.1.1 num navegador para iniciar a instalação.

1. Assim que tiver concluído a instalação, não se esqueça de registar o router para poderemos partilhar informações de atualizações de segurança, recolhas de produtos e outras coisas que irão melhorar a sua experiência.

Configuração avançada

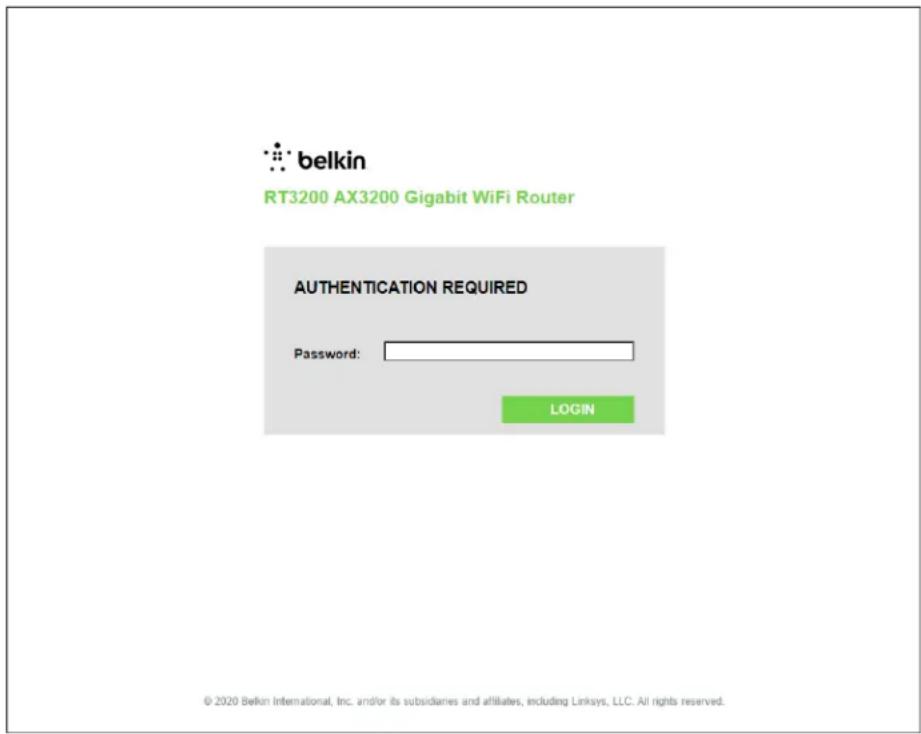

Como abrir o utilitário baseado no browser

Para aceder a algumas definições avançadas, precisa de abrir o utilitário baseado no browser. Certifique-se de estar ligado ao router, abra um navegador web e insira http://myrouter.local num web browser, ou vá para o endereço http://192.168.1.1.

O router solicitar-lhe-á uma palavra-passe.

Se tiver alterado a palavra-passe durante a instalação, introduza a nova palavra-passe. Clique em INÍCIO DE SESSÃO. Se não alterou a palavra-passe, a palavra-passe predefinida é "admin".

Definições básicas do router

Este ecrã permite alterar as definições básicas do router.

Log Out? Help

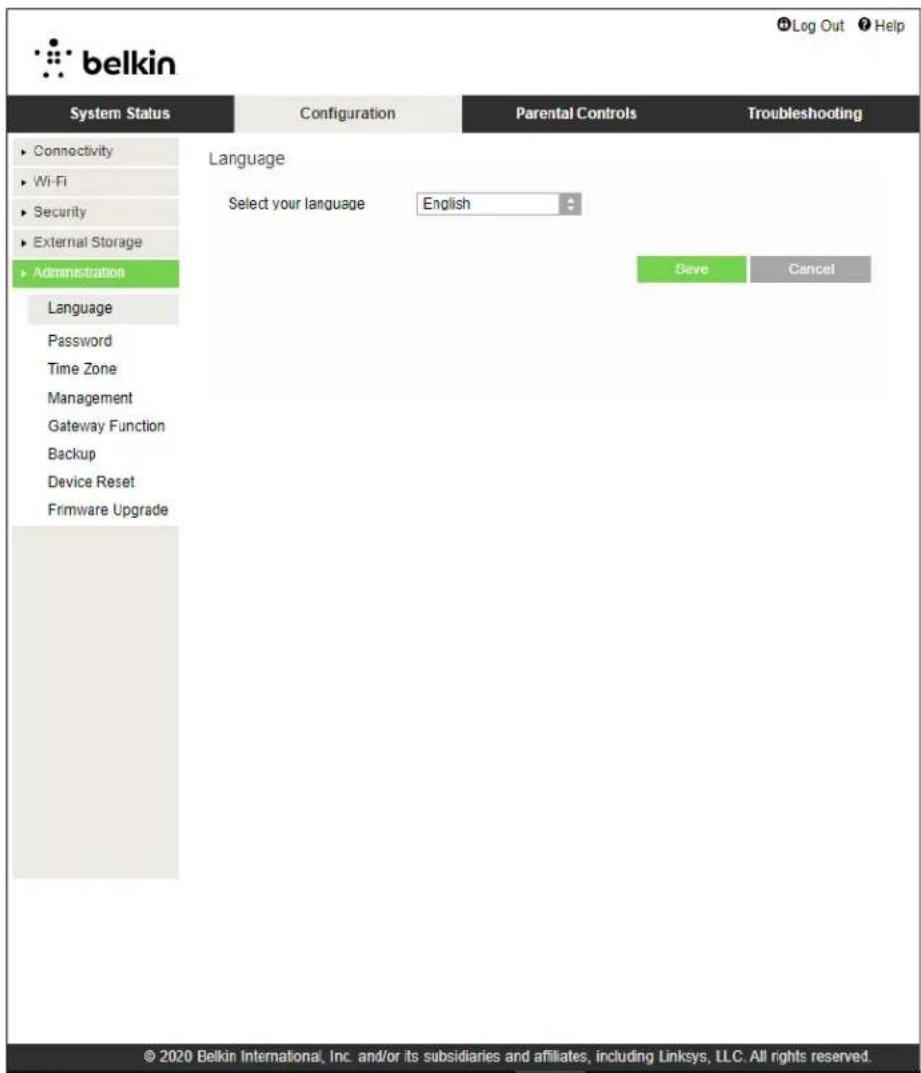

Selecione o seu idioma—Para mudar de idioma, selecione um do menu pendente. O idioma do utilitário baseado no browser será alterado no prazo de cinco segundos.

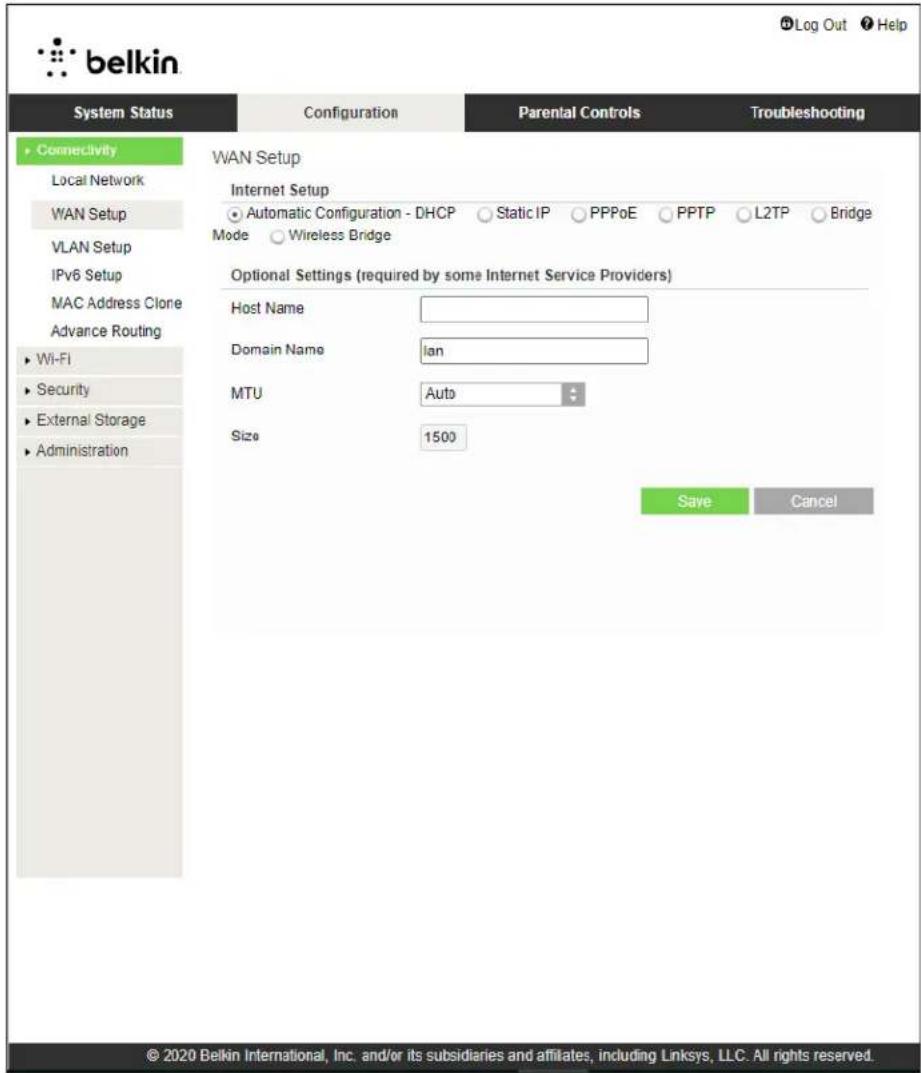

Configuração da Internet

A secção Configuração da Internet configura o router para a sua ligação à Internet. Esta informação pode ser obtida através do fornecedor de serviços Internet (ISP).

Tipo de ligação internet—Selecione o tipo de ligação à Internet fornecida pelo ISP, a partir do menu pendente.

• Configuração automática - DHCP (predefinição) Mantenha a predefinição apenas se o seu ISP suportar DHCP ou caso se ligue utilizando um endereço IP dinâmico. (Normalmente, esta opção aplica-se a ligações por cabo.)
  • Endereço IP estático Selecione se tiver de utilizar um endereço IP fixo para ligar à internet.

- PPPoE

Selecione se tiver uma ligação DSL e o seu ISP utilizar o protocolo PPPoE (Point-to-Point Protocol over Ethernet).

• PPTP

O Protocolo de túnel ponto a ponto (PPTP) é um serviço aplicável geralmente a ligações na Europa. Se a sua ligação PPTP suportar DHCP ou um endereço IP dinâmico, selecione Obter um endereço IP automaticamente. Se for necessário utilizar um endereço IP fixo para ligar à Internet, selecione Especificar um endereço IP e configure as opções abaixo.

• L2TP

O Protocolo de túnel de camada 2 (L2TP) é um serviço geralmente aplicável a ligações em Israel.

Nota—Ligar a pedido ou Manter ativo são opções quando se escolhe PPPoE, PPTP ou L2TP. Peritem-lhe escolher se o router se liga à internet apenas conforme necessário (útil se o seu ISP cobrar tempo de ligação), ou se o router deve estar sempre ligado. Selecionar a opção apropriada.

- Modo de ponte

O modo de ponte desativa todas as funções de router, transformando o router num ponto de acesso. O router deixará de agir como um servidor DHCP, além de as funções de firewall e NAT deixarem de ter efeito.

- Ponte sem fios

Uma ponte sem fios liga-se ao router principal e pode partilhar a ligação internet com dispositivos ligados às portas ethernet da ponte.

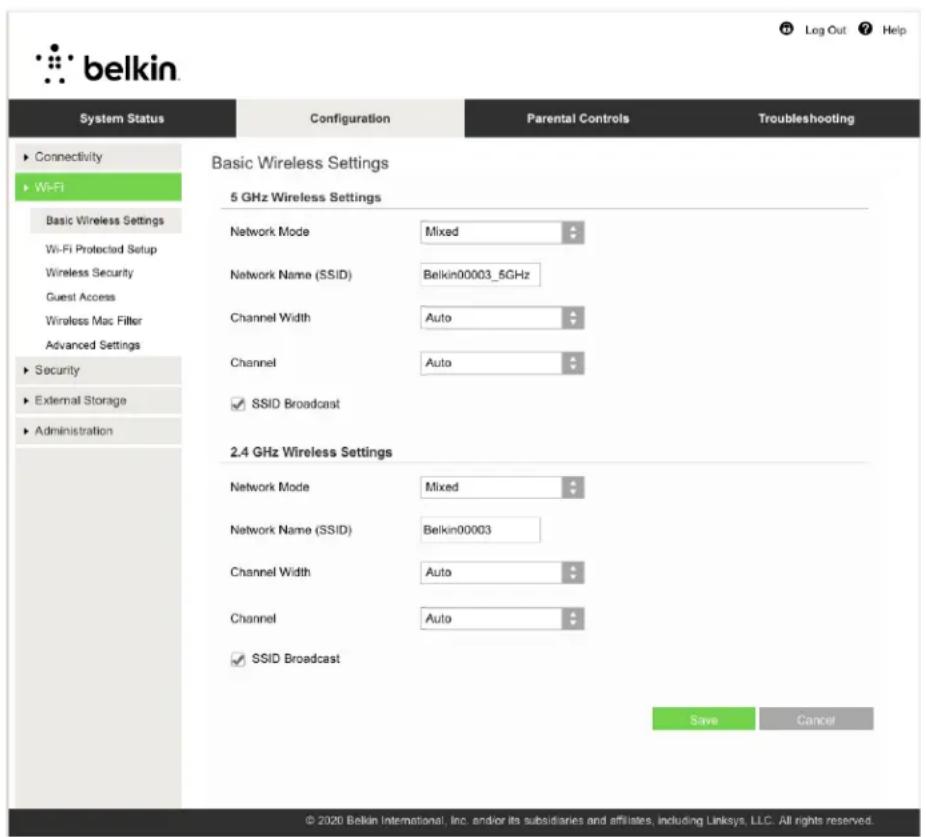

Definições sem fios básicas

Modo de rede 5GHz—Selecione as normas sem fios que a sua rede irá suportar.

Mantenha os valores predefinidos se tiver equipamentos sem fios a funcionar com as normas A, N, AC ou AX na sua rede.

- Sem fios-AC Misto

Selecione esta opção se tiver equipamentos sem fios A, N ou AC na sua rede.

- Só Sem fios A

Selecione esta opção se tiver apenas dispositivos sem fios com norma A.

- Só Sem fios N

Selecione esta opção se tiver apenas dispositivos sem fios com norma N.

- Desativado/a

Selecione esta opção se não tiver equipamentos Sem fios com as normas A, N, AC e AX (5 GHz) na sua rede. A frequência de rádio de 5GHz ficará desligada depois de escolher esta opção.

Nota—Se não tiver a certeza de que modo escolher, mantenha a predefinição, Misto.

Modo de rede 2,4GHz—Selecione as normas sem fios que a sua rede irá suportar.

• Misto (predefinido)
  Mantenha os valores predefinidos se tiver equipamentos Sem fios B, G e N (na faixa de 2,4GHz) na sua rede.
• Só Sem fios B/G
  Selecione esta opção se tiver equipamentos sem fios B ou G na sua rede.
• Só Sem fios B
  Selecione esta opção se tiver apenas dispositivos sem fios com norma B.
• Só Sem fios G
  Selecione esta opção se tiver apenas dispositivos sem fios com norma G.
• Só Sem fios N
  Selecione esta opção se tiver apenas dispositivos sem fios com norma N (2,4 GHz).
• Desativado/a
  Selecione esta opção se não tiver equipamentos Sem fios B, G e N (2,4 GHz) na sua rede. A frequência de rádio de 2,4GHz ficará desligada depois de escolher esta opção.

Nota—Se não tiver a certeza de que modo escolher, mantenha a predefinição, Misto.

Nome da rede (SSID)

O Service Set Identifier (SSID) é um nome utilizado pelos equipamentos para se ligarem a uma rede sem fios. Os nomes de SSID são sensíveis a maiúsculas e não devem exceder os 32 caracteres. Os SSID predefinidos para as redes 2,4 GHz e 5 GHz são BelkinXXXXX e LinksysXXXXX_5GHz, respetivamente. Os X representam os últimos cinco dígitos do número de série do router, que pode ser encontrado na parte de baixo do router. Se tiver alterado o SSIS, ambas as bandas têm o novo SSID. Poderá dar-lhes nomes diferentes através do utilitário baseado no browser.

Nota—Se restaurar as predefinições do router (premindo o botão de Reposição ou utilizando o ecrã Administração > Predefinições), o Nome de Rede irá voltar ao seu valor de predefinição. Volte a alterar o Nome de Rede para o seu nome original, ou terá de voltar a ligar todos os equipamentos na sua rede sem fios ao novo nome de rede.

Largura do canal

Para melhor desempenho numa rede 2,4 GHz utilizando equipamentos sem fios B, G e N (2,4 GHz), mantenha a predefinição, Auto (20 MHz ou 40 MHz). Para uma largura de canal de 20 MHz, selecione Só 20 MHz. Para melhor desempenho numa rede 5 GHz, mantenha a predefinição Auto (20, 40 ou 80 MHz).

Canal

Selecione o canal a partir da lista pendente. Mantenha a predefinição, Auto, se não tiver a certeza de qual canal utilizar.

Difusão de SSID

Mantenha o valor predefinido, Ativado, para difundir o SSID do router. Quando os clientes sem fios pesquisarem a área local para se associarem a redes sem fios detetarão a difusão do SSID efetuada pelo router. Tentar ocultar o seu nome Wi-Fi não torna a sua Wi-Fi mais segura. Qualquer pessoa verdadeiramente interessada em aceder à sua rede poderá encontrá-la, mesmo que desative esta função. Se mesmo assim não pretender difundir o SSID do router, selecione Desativada.

Segurança sem fios

O router oferece as seguintes opções de segurança sem fios:

WPA2/WPA3 Personal, WPA2 Personal, WPA2 Enterprise, WPA3 Personal, WPA3 Enterprise (WPA significa Acesso Wi-Fi Protegido.)

A WPA3 é a opção de segurança mais forte.

Definições de opções de segurança

WPA2-Personal

Se selecionar WPA2/WPA Pessoal, cada equipamento na sua rede sem fios TEM de utilizar WPA2 Pessoal e a mesma frase passe.

Security Mode

WPA2 Personal

Se não tiver certeza se um dispositivo suporta WPA2 ou WPA3 Personal, selecione a opção WPA2/WPA3 Mixed Personal em Modo de Segurança.

Frase-passe—Introduza uma frase-passe com 8 a 63 caracteres. Esta é a palavra-passe do Wi-Fi que fornece o acesso à rede. Pode ser a mesma que introduziu durante a instalação.

Desativado/a

Se optar por desativar a segurança sem fios, será informado que a segurança sem fios está desativada quando tentar aceder à internet pela primeira vez. Ser-lhe-á dada a opção de ativar a segurança sem fios, ou confirmar que compreende os riscos mas que ainda assim deseja avançar sem segurança sem fios.

Security Mode

Disabled

Resolução de problemas

Pode obter mais ajuda em Belkin.com/support/RT3200, junto do nosso premiado serviço de suporte a clientes.

O router não foi configurado com sucesso

Se não conseguiu concluir a instalação na interface baseada no browser, pode tentar o seguinte:

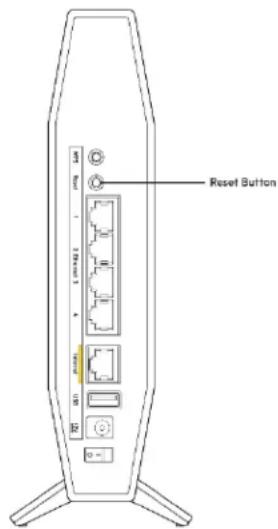

- Mantenha premido o botão Reset no seu router com um clip de papel, ou pino, até a luz de alimentação na frente do router se apagar e começar a piscar (cerca de 10 segundos). Escreva 192.168.1.1 num navegador para tentar novamente a instalação/configuração.

Reset Button

• Desative temporariamente a firewall do seu computador (ver instruções de software de segurança para obter ajuda). Volte a instalar o router.
• Se tiver outro computador, use esse computador para instalar o router.

Mensagem "O cabo de Internet não está ligado"

Se receber uma mensagem do tipo "O seu cabo de internet não está ligado" quando tentar configurar o seu router:

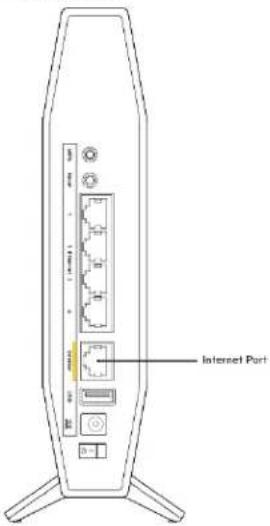

- Certifique-se de que um cabo ethernet ou de internet (ou um cabo semelhante ao fornecido com o seu router) está firmemente seguro à porta de internet amarela na parte de trás do router e à porta apropriada no seu modem. Esta porta no modem é normalmente assinalada como Ethernet.

Internet Port

- Certifique-se de que o seu modem está ligado à alimentação e está ligado.

	Back view of DSL modem
Se o seu serviço de Internet for por cabo, verifique se a porta CABLE do modem de cabo está ligada ao cabo coaxial fornecido pelo seu ISP.	Se o seu serviço de Internet for do tipo DSL, certifique-se que a linha de telefone DSL está ligada à porta DSL do modem.

• Se o seu computador tiver sido previamente ligado ao seu modem com um cabo USB, desligue o cabo USB.
  • Volte a instalar o router.

Mensagem "Não é possível aceder ao router"

Para aceder ao seu router, tem de estar ligado à sua própria rede. Se atualmente tem acesso à internet sem fios, o problema pode residir no facto de se ter ligado acidentalmente a uma rede sem fios diferente.

Para corrigir o problema em computadores Windows, tente o seguinte*:

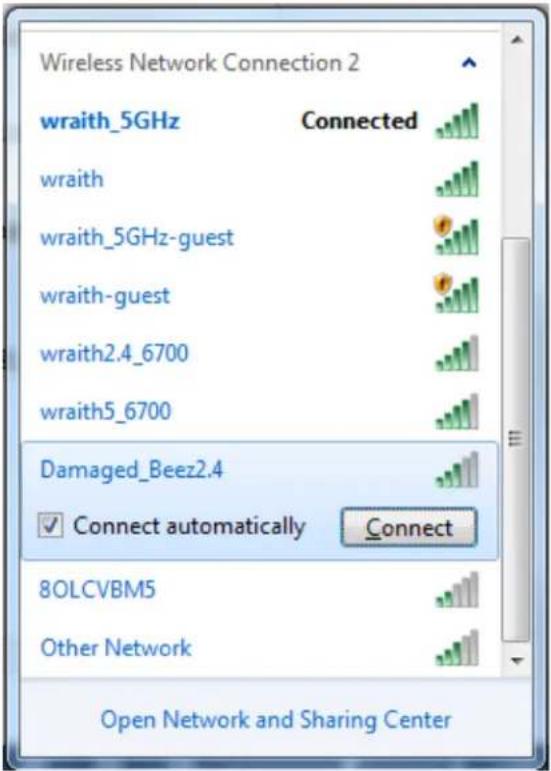

1. No seu ambiente de trabalho Windows, clique no ícone sem fios no tabuleiro do sistema. Irá aparecer uma lista de redes disponíveis.
2. Clique no nome da sua rede. Clique em Connect (Ligar). No exemplo abaixo, o computador estava ligado a outra rede sem fios chamada wraith_5GHz. O nome da rede sem fios do router Belkin, Damaged_Beez2.4 neste exemplo, encontra-se selecionado.

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. Se lhe for pedido que insira uma chave de segurança de rede, escreva a sua palavra-passe (chave de segurança) no campo de chave de segurança da rede. Clique em OK.

2. O seu computador irá ligar-se à rede e deverá ter acesso ao router.

*Dependendo da sua versão do Windows, poderão existir algumas diferenças nos textos ou ícones nestes passos.

Para corrigir o problema em computadores Mac, tente o seguinte:

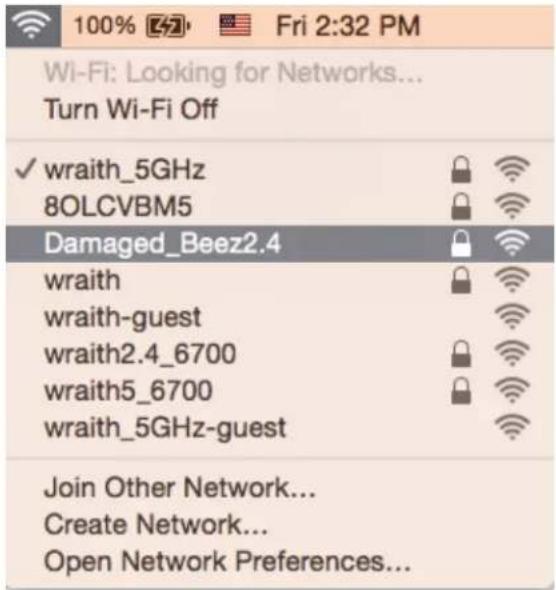

1. Na barra de menu no topo do ecrã, clique no ícone Wi-Fi. Irá aparecer uma lista de redes sem fios.
2. No exemplo abaixo, o computador estava ligado a outra rede sem fios chamada wraith_5GHz. O nome da rede sem fios do router Belkin, Damaged_Beez2.4 neste exemplo, encontra-se selecionado.

100% [47] Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. Clique no nome da rede sem fios do seu router Belkin (Damaged_Beez2.4 no exemplo).

2. Escreva a sua palavra-passe de rede sem fios (Chave de Segurança) no campo Palavra-passe. Clique em OK.

Após a configuração

A Internet parece não estar disponível

Se a internet tiver dificuldade em comunicar com o seu router, o problema poderá aparecer como uma mensagem "Não é possível encontrar [Endereço de internet]" no seu navegador web. Caso saiba que o endereço de Internet está correto e tentou vários endereços de Internet válidos e obteve o mesmo resultado, a mensagem pode significar que houve um problema na comunicação do seu ISP ou modem com o seu router.

Tente o seguinte:

• Certifique-se de que os cabos de rede e alimentação estão ligados de forma segura.
• Certifique-se de que a saída de alimentação a que o seu router está ligado tem alimentação elétrica.
• Reinicie o router.
• Contacte o seu ISP e pergunte-lhe se existem interrupções na sua área.

O método mais comum de resolver problemas do seu router é desligá-lo e depois voltar a ligá-lo. O seu router pode depois voltar a carregar as suas definições personalizadas e os outros equipamentos (como o modem) serão capazes de voltar a descobrir o router e a comunicar com ele. A este processo chama-se reinicialização.

Para reiniciar o seu router utilizando o cabo de alimentação, faça o seguinte:

1. Desligue o cabo de alimentação do router e do modem.
2. Espere 10 segundos e volte a ligar o cabo de alimentação ao modem. Certifique-se de que tem alimentação elétrica.
3. Espere até o indicador online do modem ter parado de piscar (cerca de dois minutos). Volte a ligar o cabo de alimentação ao router.
4. Aguarde até que as luzes de Alimentação e Internet, na parte da frente do router, deixem de piscar. Demora cerca de dois minutos. Depois, ligue-se à Internet a partir de um computador.

Especificações

Belkin RT3200

Nome do modelo	Router WiFi 6 Dual-Band Gigabit AX3200
Número do modelo	RT3200
Velocidade da porta switch	10/100/1000 Mbps (Gigabit Ethernet)
Frequência de rádio	2,4 GHz e 5 GHz
N.° de antenas	4
Portas	Ethernet (1-4), Internet, Alimentação, USB 2,0
Botões Reinicialização, Wi-Fi Protected Setup,	Interruptor de alimentação
LEDs	Alimentação, Internet
UPnP	Suportado
Funcionalidades de segurança	WPA2 Personal, WPA3 Personal, WPA2/WPA3Mixed Personal, WPA2 Enterprise, e WPA3Enterprise
Bits da chave de segurança	Encriptação até 192 bits
Suporte de Sistema de Armazenamento de Ficheiro	FAT, FAT32, NTFS, HFS+

Ambiente

Dimensões	156 mm (c) x 77,11 mm (l) x 220 mm (a)
Peso do aparelho	638 g
Energia	12 V, 2 A
Certificações	FCC, IC, CE, Wi-Fi (IEEE 802.11 a/b/g/n/ac)
Temperatura de serviço	0° a 40°C (32° a 104°F)
Temperatura de armazenamento	-20° a 60°C (-4° a 140°F)
Humidade de funcionamento	10% a 80% de humidade relativa, sem condensação
Humidade de armazenamento	5% a 90%, sem condensação

Notas:

Para informação regulamentar, de garantia e de segurança, consulte o CD que veio com o seu router ou vá a Belkin.com/support/RT3200.

As especificações podem ser alteradas sem aviso prévio.

Desempenho máximo determinado a partir das especificações da norma IEEE 802.11. O desempenho real poderá variar, incluindo menor capacidade da rede sem fios, da velocidade do débito de dados, do alcance e da cobertura. O desempenho depende de diversos fatores, condições e variáveis, incluindo a distância ao ponto de acesso, o volume do tráfego na rede, os materiais de construção e a construção, o sistema operativo utilizado, a mistura de produtos sem fios utilizados, as interferências e outras condições adversas.

BELKIN, LINKSYS e muitos nomes de produtos e logótipos são marcas comerciais do grupo de empresas Belkin. As marcas comerciais de terceiros mencionadas pertencem aos seus respetivos proprietários. As licenças e avisos para software de terceiros utilizado neste produto poderão ser vistos aqui: http://www.belkin.com/support/license. Contacte http://www.belkin.com/support/gplcodecenter/ para perguntas ou pedidos de código fonte GPL.

© 2020 Belkin International, Inc. e/ou os seus afiliados. Todos os direitos reservados.
