MANUAL DE UTILIZADOR PS/2 #F8E815FRBNDL BELKIN

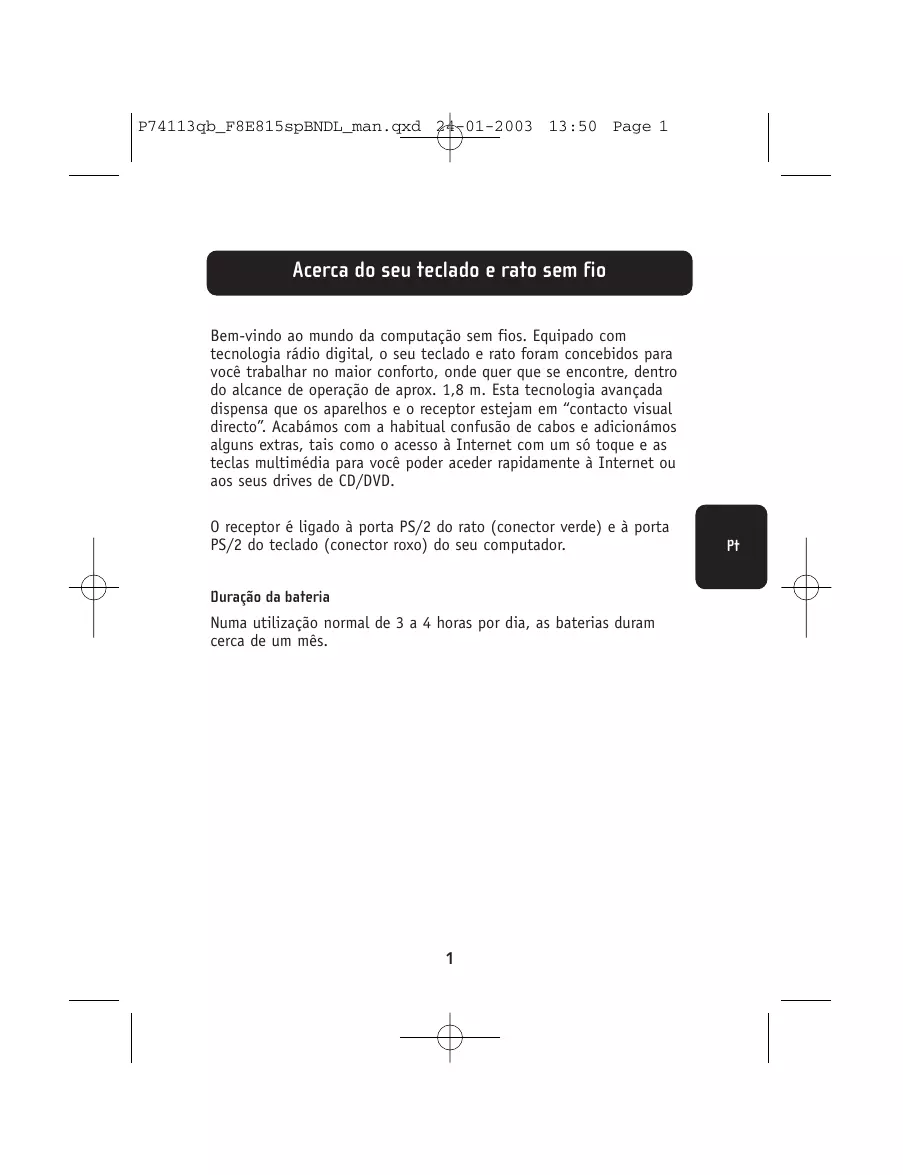

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 16 P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 1 Acerca do seu teclado e rato sem fio Bem-vindo ao mundo da computação sem fios. Equipado com tecnologia rádio digital, o seu teclado e rato foram concebidos para você trabalhar no maior conforto, onde quer que se encontre, dentro do alcance de operação de aprox. 1,8 m. Esta tecnologia avançada dispensa que os aparelhos e o receptor estejam em “contacto visual directo”. Acabámos com a habitual confusão de cabos e adicionámos alguns extras, tais como o acesso à Internet com um só toque e as teclas multimédia para você poder aceder rapidamente à Internet ou aos seus drives de CD/DVD. O receptor é ligado à porta PS/2 do rato (conector verde) e à porta PS/2 do teclado (conector roxo) do seu computador. Duração da bateria Numa utilização normal de 3 a 4 horas por dia, as baterias duram cerca de um mês.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 2 Instalação do hardware

1. Certifique-se de que o seu computador está desligado.

2. Ligue o receptor ao computador. O receptor dispõe de um

conector de 2 cabeças para as portas do teclado e do rato (roxo para o teclado e verde para o rato). Adicionalmente possuem imagens identificadoras na parte de cima dos conectores. O seu computador deverá ter o mesmo esquema de cores ou então uma imagem a identificar as tomadas.

3. Instale as baterias no teclado e no rato. Respeite o esquema de

colocação das baterias visível no interior do respectivo compartimento para garantir o seu bom funcionamento. Consulte a fig. 1 e a fig. 2 em baixo. Botão Reset Compartimento da bateria Fig. 1 Parte inferior do teclado Compartimento da bateria Botão Reset Fig. 2 Parte inferior do rato

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 3 Instalação do hardware Botão Reset Fig. 3 Parte superior do receptor

5. O receptor vem ajustado de fábrica para procurar e sincronizar

o teclado e o rato logo que o computador seja ligado. O teclado e o rato deverão agora funcionar.

6. Se a sincronização automática não funcionar, consulte a secção

Resolução de problemas.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 4 Instalação do software no Windows® 98, Me, 2000 e XP Nota: O teclado e o rato deverão agora funcionar. Caso contrário repita as instruções de configuração. O software pode agora ser instalado. Aviso: É recomendado desinstalar qualquer software de teclado e rato existente no computador antes de instalar o seu novo software Belkin.

1. Certifique-se de que o computador está ligado.

2. Insira o CD na drive do computador.

3. Se não existir outro software de teclado e rato instalado no

computador, faça clique sobre “OK” e a instalação inicia-se de imediato. Siga as instruções do écran.

4. Depois de concluir a instalação, será solicitado a reiniciar o

computador. Tem de reiniciá-lo já para que o software funcione.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 5 Recursos do software Teclado Faça clique com o botão direito do rato sobre o ícone do teclado situado na bandeja do sistema na parte inferior direita do écran, a fim de abrir a caixa de diálogo. A caixa de diálogo permite-lhe ocultar o ícone do teclado, definir o tempo de visualização OSD (on-screen display) e aceder ao “Acerca de” do software instalado.

Rato Faça clique com o botão direito do rato sobre o ícone do rato situado na bandeja do sistema na parte inferior direita do écran, a fim de abrir a caixa de diálogo. A caixa de diálogo permite-lhe ocultar o ícone do rato, seleccionar “Definir as propriedades do rato” e aceder ao “Acerca de” do software instalado.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 6 Resolução de problemas O teclado e/ou o rato não são detectados ou não funcionam depois da instalação.

• Certifique-se de que os cabos do receptor estão devidamente conectados à porta PS/2 do rato e à porta PS/2 do teclado. Não desconecte ou conecte o cabo do receptor enquanto o computador estiver ligado.
• Coloque o receptor à distância de pelo menos oito polegadas (20 centímetros) do monitor do computador, do próprio computador, de qualquer dispositivo externo de armazenamento de dados ou outros dispositivos eléctricos.
• Verifique se as baterias foram correctamente colocadas. Verifique se as baterias instaladas possuem carga (basta experimentá-las noutro dispositivo para ver se funcionam).
• Eventualmente existem outros dispositivos do sistema em conflito com o rato e/ou o teclado. Verifique as definições dos IRQ/endereços desses dispositivos quanto a possíveis conflitos e altere as definições em conformidade. Consulte a documentação do seu computador antes de fazer estas alterações.
• Certifique-se de que a comunicação/sincronização entre o receptor e o rato e o teclado foi estabelecida em condições.
• Se o teclado e/ou o rato não funcionarem, veja se o LED do teclado e/ou do rato começa a piscar ao premir as teclas do teclado, os botões do rato ou então mova o rato. Se o LED não piscar, verifique se as baterias foram correctamente colocadas.
• Quando os LED’s do teclado ou do rato piscam, o LED do receptor também pisca para assinalar a comunicação entre eles. Se o LED do receptor não piscar, significa que os dispositivos não foram ligados como deve ser. Prima o botão de Reset no receptor. Dispõe agora de cinco segundos para premir os botões de Reset do rato e do teclado. Consulte a fig. 1, fig. 2 e a fig. 3 na secção Instalação do hardware. O ponteiro do rato torna-se instável ou o teclado não reage quando as teclas são premidas.
• Remova as baterias e substitua-as por novas.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 7 Manutenção O invólucro que protege a esfera do rato, tem funções de autolimpeza e previne a acumulação de pó e cotão à volta da esfera. Porém, se verificar que o rato se move de forma intermitente ou irregular, recomendamos que o limpe manualmente. Nota: Isto só se aplica aos ratos que possuem um mecanismo de esfera.

1. Rode o anel retentor no sentido contrário ao dos ponteiros do

relógio, para poder remover a esfera.

2. Limpe a esfera com um pano limpo e isento de pêlos.

3. Sopre o invólucro da esfera para remover pó ou cotão que

eventualmente se encontre lá dentro.

4. Se os rolos no interior do invólucro da esfera estiverem sujos,

limpe-os com um cotonete embebido em álcool isopropílico (não encharque o cotonete) para remover os detritos.

5. Use um pano humedecido para limpar a superfície exterior do

rato (não use produtos agressivos ou álcool).

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 8 Desinstalação no Windows 98, Me, 2000 e XP Seleccione “Definições”. Seleccione “Painel de Controlo”. Seleccione “Adicionar/Remover Programas”. Seleccione “Controlador sem fio Belkin”, e depois faça clique sobre “Adicionar/Remover”.

5. É-lhe pedido para confirmar se pretende realmente apagar a

aplicação seleccionada e todos os seus componentes. Faça clique sobre “Sim”.

O processo de desinstalação é iniciado. Siga as instruções do écran para completar o processo.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 9 Informações Declaração FCC DECLARAÇÃO DE CONFORMIDADE COM REGULAMENTOS FCC

DE COMPATIBILIDADE ELECTROMAGNÉTICA

Nós, Belkin Corporation, of 501 501 West Walnut Street, Compton, CA 90220, declaramos sob a nossa própria responsabilidade, que o produto F8E815spBNDL a que esta declaração se refere, está em conformidade com o artigo 15 dos regulamentos FCC. A sua operação está sujeita às seguintes condições: (1) este dispositivo não pode causar interferência prejudicial, e (2) o dispositivo tem de aceitar qualquer interferência, incluindo aquela que pode causar uma operação indesejada. Declaração CE de Conformidade Nós, Belkin Corporation, declaramos sob a nossa própria responsabilidade, que o produto F8E815spBNDL, ao qual a presente declaração se refere, está em conformidade com as normas EN55022, EN61000-3-2, EN61000-3-3 e EN55024. Atenção: Exposição a radiação por radiofrequência As radiações que este dispositivo liberta estão muito aquém dos limites de exposição a radiofrequência da FCC. Não obstante, o dispositivo deve ser usado de maneira a que, em condições normais de funcionamento, o contacto das pessoas com o dispositivo seja mínimo. Ao ligar uma antena externa ao dispositivo, esta tem de ser colocada de maneira a que, em condições normais de funcionamento, o contacto das pessoas com o dispositivo seja mínimo. Para reduzir as probabilidades de serem excedidos os limites de exposição a radiofrequência da FCC, a distância entre uma pessoa e a antena nunca pode ser inferior a 20 cm (8 polegadas) durante o funcionamento normal. Nota da FCC (Federal Communications Commission) Este equipamento foi testado e está de acordo com os limites para um dispositivo digital da classe B, em conformidade com a parte 15 dos regulamentos FCC. Estes limites foram estabelecidos para conceder uma protecção razoável contra interferências prejudiciais numa instalação residente. Este equipamento gera, usa e pode irradiar energia de radiofrequência. Se a instalação e a utilização não forem feitas de acordo com as instruções, poderá causar interferências prejudiciais à recepção de rádio ou televisão. Esta situação pode ser corrigida desligando e ligando o equipamento e levando a cabo uma ou mais das seguintes medidas:

Reorientar ou mudar a localização da antena receptora. Aumentar a distância entre o equipamento e o receptor. Ligar o equipamento a uma saída de outro circuito. Recorrer ao revendedor ou a um técnico de rádio/televisão experiente.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 10 Informações Alterações A FCC notifica o utilizador de que quaisquer alterações ou modificações neste dispositivo que não tenham sido expressamente aprovadas pela Belkin Components podem levar à perda de autorização, por parte do utilizador, de trabalhar com o equipamento. Garantia Belkin Corporation Limited para toda a vida útil do produto A Belkin Corporation garante que este produto não apresenta defeitos nem de material nem de execução, durante o período de vida útil. Se for descoberto algum defeito, a Belkin optará entre reparar e substituir o produto, sem encargos, desde que se encontre dentro do período da garantia, com as despesas de transporte previamente pagas ao revendedor Belkin autorizado a quem adquiriu o produto. A prova de compra poderá ser necessária. Esta garantia não se aplica se o produto tiver sido acidentalmente danificado, usado de maneira abusiva, de forma incorrecta ou aplicado para fins diversos daqueles a que se destina; se o produto tiver sido modificado sem a permissão expressa da Belkin; ou se tiver sido removido ou rasurado qualquer número de série da Belkin. A GARANTIA E OS RECURSOS ACIMA EXPOSTOS SÃO EXCLUSIVOS E SOBREPÕEM-SE A TODOS OS OUTROS, ORAIS OU ESCRITOS, EXPRESSOS OU IMPLÍCITOS. A BELKIN DESRESPONSABILIZA-SE ESPECIFICAMENTE EM RELAÇÃO A TODAS E QUAISQUER OUTRAS GARANTIAS, INCLUINDO, MAS NÃO SE LIMITANDO A, GARANTIAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO PARA UM FIM ESPECÍFICO. Nenhum revendedor, agente, ou empregado da Belkin está autorizado a fazer quaisquer alterações, ampliações ou acrescentos a esta garantia. A BELKIN NÃO SE RESPONSABILIZA POR QUAISQUER DANOS ESPECIAIS, SUPERVENIENTES OU CONSEQUENTES RESULTANTES DE QUALQUER VIOLAÇÃO DA GARANTIA, OU SOB QUALQUER TEORIA LEGAL, INCLUINDO MAS NÃO SE LIMITANDO A PERDAS DE LUCROS, PARALISAÇÃO, AVIAMENTO, DANOS A OU REPROGRAMAÇÃO OU REPRODUÇÃO DE QUALQUER PROGRAMA OU DADOS ARMAZENADOS OU USADOS COM PRODUTOS DA BELKIN. Alguns Estados não permitem a exclusão ou a limitação de danos supervenientes ou subsequentes ou ainda a exclusão de garantias implícitas, pelo que as limitações que determinam a exclusão poderão não se aplicar ao seu caso. A presente garantia concedelhe direitos legais próprios, sendo ainda possíveis outros direitos, cuja validade varia de Estado para Estado.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 11 Informações Canadá- Industry Canada (IC) O rádio sem fio deste dispositivo está de acordo com RSS 139 & RSS 210 Industry Canada. Este dispositivo digital da classe B está de acordo com a norma ICES-003 do Canadá. Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada. Europa-Nota da União Europeia Os produtos de rádio com a marcação CE 0560 ou CE estão de acordo com a Directiva R&TTE (1995/5/CE) da Comissão Europeia. A conformidade com esta directiva implica também conformidade com as seguintes Directivas Europeias (entre parêntesis estão as normas internacionais equivalentes).

• EN 60950 (IEC60950) – Segurança de produtos
• EN 300 328 Requisitos técnicos para equipamento de rádio
• ETS 300 826 Requisitos gerais EMC para equipamento de rádio. Para saber qual o tipo de transmissor, veja a etiqueta de identificação do seu produto Belkin. Os produtos com a marcação CE estão de acordo com a Directivas EMC (89/336/CEE) e Baixa tensão (72/23/CEE) da Comissão Europeia. A conformidade com estas directivas implica também conformidade com as seguintes Directivas Europeias (entre parêntesis estão as normas internacionais equivalentes).
• EN 55022 (CISPR 22) – Interferência electromagnética
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Imunidade electromagnética
• EN 61000-3-2 (IEC610000-3-2) - Limites para a emissão de harmónicas de corrente
• EN 61000-3-3 (IEC610000) – Limitação das flutuações de tensão e flicker nas redes de baixa tensão
• EN 60950 (IEC60950) – Segurança de produtos Os produtos com radiotransmissor têm a marcação CE 0560 ou CE e podem ter também o logotipo CE.

P74113qb_F8E815spBNDL_man.qxd 24-01-2003 13:50 Page 12 Informações Garantia Belkin Components Limited para toda a vida útil do produto A Belkin Components garante que este produto não apresenta defeitos nem de material nem de execução, durante o período de vida útil. Se for descoberto algum defeito, a Belkin optará entre reparar e substituir o produto, sem encargos, desde que se encontre dentro do período da garantia, com as despesas de transporte previamente pagas ao revendedor Belkin autorizado a quem adquiriu o produto. A prova de compra poderá ser necessária. Esta garantia não se aplica se o produto tiver sido acidentalmente danificado, usado de maneira abusiva, de forma incorrecta ou aplicado para fins diversos daqueles a que se destina; se o produto tiver sido modificado sem a permissão expressa da Belkin; ou se tiver sido removido ou rasurado qualquer número de série da Belkin. A GARANTIA E OS RECURSOS ACIMA EXPOSTOS SÃO EXCLUSIVOS E SOBREPÕEM-SE A TODOS OS OUTROS, ORAIS OU ESCRITOS, EXPRESSOS OU IMPLÍCITOS. A BELKIN DESRESPONSABILIZA-SE ESPECIFICAMENTE EM RELAÇÃO A TODAS E QUAISQUER OUTRAS GARANTIAS, INCLUINDO, MAS NÃO SE LIMITANDO A, GARANTIAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO PARA UM FIM ESPECÍFICO. Nenhum revendedor, agente, ou empregado da Belkin está autorizado a fazer quaisquer alterações, ampliações ou acrescentos a esta garantia. A BELKIN NÃO SE RESPONSABILIZA POR QUAISQUER DANOS ESPECIAIS, SUPERVENIENTES OU CONSEQUENTES RESULTANTES DE QUALQUER VIOLAÇÃO DA GARANTIA, OU SOB QUALQUER TEORIA LEGAL, INCLUINDO MAS NÃO SE LIMITANDO A PERDAS DE LUCROS, PARALISAÇÃO, AVIAMENTO, DANOS A OU REPROGRAMAÇÃO OU REPRODUÇÃO DE QUALQUER PROGRAMA OU DADOS ARMAZENADOS OU USADOS COM PRODUTOS DA BELKIN. Alguns Estados não permitem a exclusão ou a limitação de danos supervenientes ou subsequentes ou ainda a exclusão de garantias implícitas, pelo que as limitações que determinam a exclusão poderão não se aplicar ao seu caso. A presente garantia concede-lhe direitos legais próprios, sendo ainda possíveis outros direitos, cuja validade varia de Estado para Estado.
