Produktoversikt

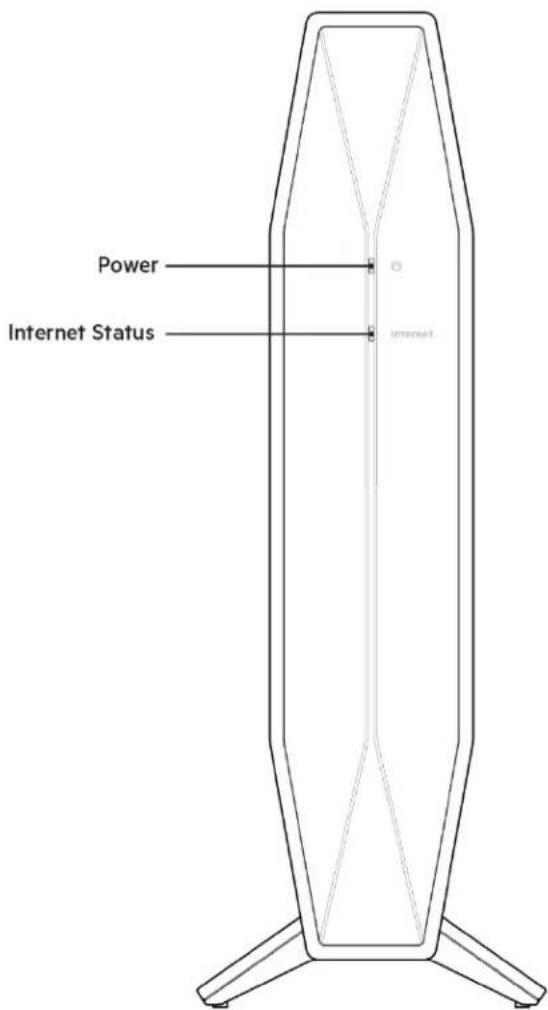

Forside

Power Internet Status

Strømlampe - Blinker hvitt mens ruteren starter og under WPS-paring. Blinker gult hvis WPS- paringen mislykkes.

Internett-statuslampe - Lyser kontinuerlig hvitt ved tilkobling til Internett og kontinuerlig gult når den ikke er tilkoblet.

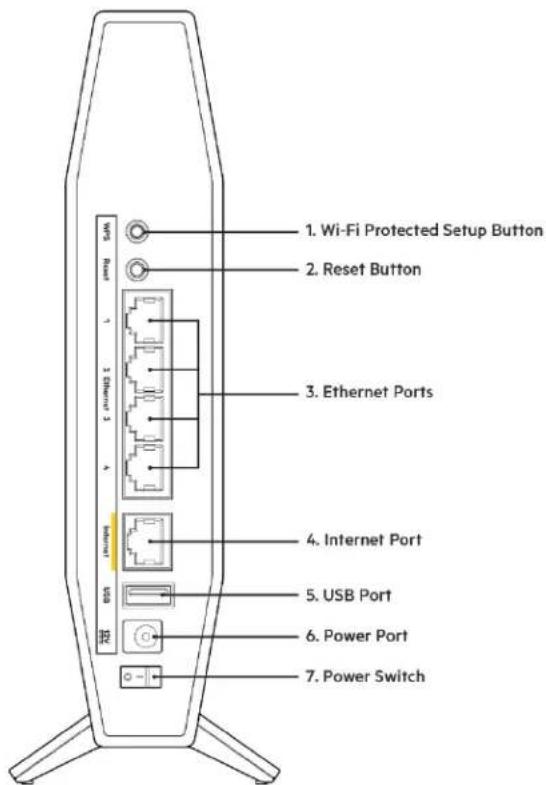

Bakside

1. Wi-Fi Protected Setup Button 2. Reset Button 3. Ethernet Ports 4. Internet Port 5. USB Port 6. Power Port 7. Power Switch

Wi-Fi Protected Setup™ (WPS)-knapp (1) – Trykk for enkelt å konfigurere trådløs sikkerhet på Wi-Fi Protected Setup-aktiverte nettverksenheter. Strømlampen foran på ruteren blinker hvitt mens WPS- paringen er aktiv.

Reset-knapp (2) - Trykk og hold frem til LED-strømlampen begynner å blinke, for å tilbakestille ruteren til fabrikkinnstillinger.

Ethernet-porter (3) - Koble Ethernet-kabler (også kalt nettverks- eller Internett-kabler) til disse Gigabit Ethernet (10/100/1000)-portene og til kabelbaserte Ethernet-nettverksenheter på nettverket.

USB 2.0-port (5) - Koble til og del en USB-stasjon på nettverket.

Strømport (6) – Koble den medfølgende strømadapteren til denne porten.

Strømbryter (7) – Trykk på | (PÅ) for å slå på ruteren.

Oppsett: Grunnleggende

Her finner du mer hjelp

I tillegg til denne brukerhåndboken kan du finne hjelp på Belkin.com/support/RT3200 (dokumentasjon, nedlastinger, ofte stilte spørsmål, teknisk support, live chat, fora)

Merk - Lisenser og merknader om tredjepartsprogramvare brukt i dette produktet finnes på http://www.belkin.com/support/license/. Kontakt

http://www.belkin.com/support/gplcodecenter/ for spørsmål eller forespørsler om GPL-kildekode.

Slik installerer du ruteren

1. Hvis du skifter ut en ruter, kobler du først fra den eksisterende ruteren.
2. Koble ruteren til en strømkilde. Sørg for at strømbryteren står i posisjon | (PÅ).
3. Koble den nye ruteren til modemet eller modem-ruteren.

Merk – Vent til strømlampen foran på ruteren slutter å blinke og lyser fast hvitt før du går videre til Trinn 4.

1. Koble til nettverksnavnet som vises i Hurtigstartveiledningen som fulgte med ruteren. (Du kan endre nettverknavn og -passord senere.) Velg alternativet for automatisk tilkobling til dette nettverket i fremtiden. Hvis du trenger hjelp med å koble til nettverket, se enhetsdokumentasjonen på CD-en som følger med.

1. Skriv inn http://myrouter.local i en nettleser. Følg instruksjonene på skjermen for å fullføre konfigurasjonen. Du kan også skrive inn 192.168.1.1 i en nettleser for å starte oppsettet.

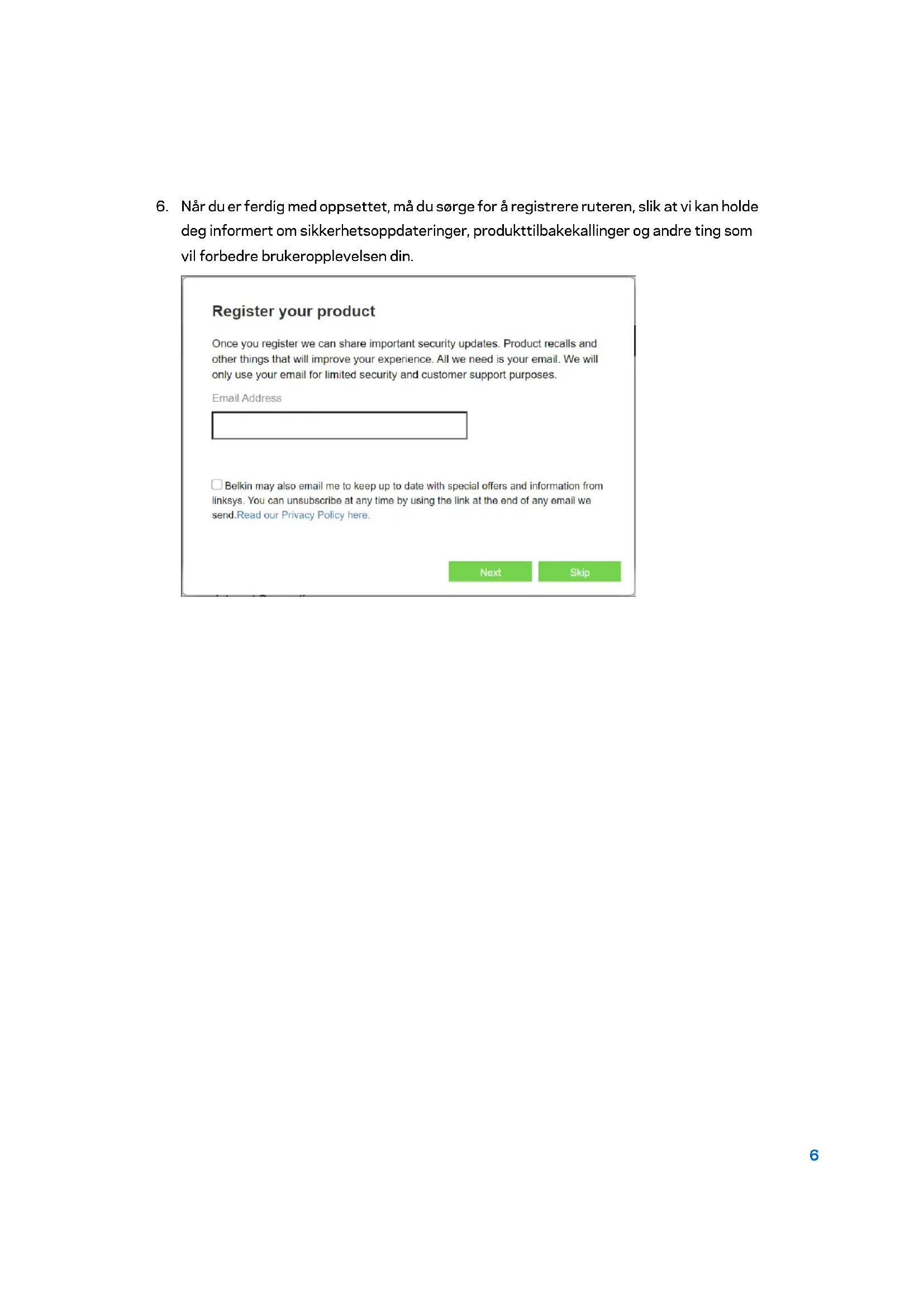

1. Når du er ferdig med oppsettet, må du sørge for å registrere ruteren, slik at vi kan holde deg informert om sikkerhetsoppdateringer, produkttilbakekallinger og andre ting som vil forbedre brukeropplevelsen din.

Avansert konfigurasjon

Slik åpner du det nettleserbaserte verktøyet

For å få tilgang til enkelte avanserte innstillinger må du åpne det nettleserbaserte verktøyet. Sørg for at du er koblet til ruteren, åpne en nettleser, og skriv inn http://myrouter.local i nettleseren, eller gå til 192.168.1.1.

Hvis du har endret passordet under oppsett, skriver du inn det nye passordet. Klikk på LOGG INN. Hvis du ikke endret passordet eller hoppet over hele oppsettet, er standardpassordet "admin".

Grunnleggende ruterinnstillinger

I dette skjermbildet kan du endre ruterens grunnleggende konfigurasjon.

Log Out ? Help

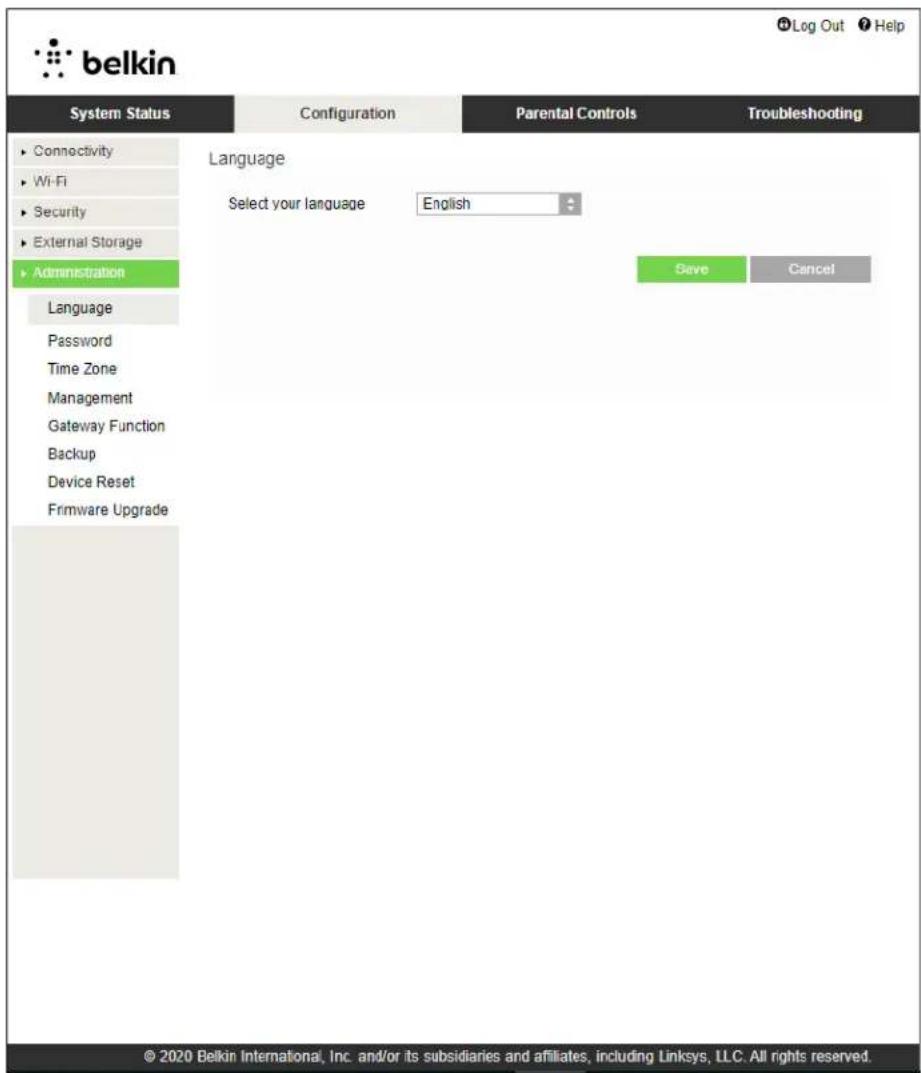

Velg språk - For å endre språk velger du et fra nedtrekksmenyen. Språket i det nettleserbaserte verktøyet endres innen fem sekunder.

Velg dersom du må bruke en fast IP-adresse for å koble til Internett.

- PPPoE

Velg dersom du har en DSL-tilkobling og Internett-leverandøren din bruker Point-to-Point Protocol over Ethernet (PPPoE).

• PPTP

PPTP (Point-to-Point Tunneling Protocol) er en tjeneste som vanligvis er relevant for tilkobling fra Europa. Hvis PPTP-tilkoblingen din støtter DHCP eller en dynamisk IP-adresse, velger du Hent en IP-adresse automatisk. Hvis du må bruke en fast IP-adresse for å koble til Internett, velger du Angi en IP-adresse og konfigurerer alternativene som vises.

• L2TP

L2TP (Point-to-Point Tunneling Protocol) er en tjeneste som vanligvis er relevant for tilkoblinger i Israel.

Merk - Koble til ved etterspørsel eller Hold aktiv er alternativer når du velger PPPoE, PPTP og L2TP. De lar deg velge om ruteren bare skal koble seg til Internett etter behov (nyttig hvis Internett-leverandøren din tar betalt for tilkoblingstid), eller om ruteren alltid skal være tilkoblet. Velg det aktuelle alternativet.

- Bromodus

Bromodus deaktiverer alle ruterfunksjoner og gjør ruten til et tilgangspunkt. Ruten slutter å fungere som en DHCP-server, og den innebygde brannmuren samt NAT-funksjonene vil ikke lenger være aktivert.

- Trådløs bro

En trådløs bro kobles trådløst til hovedruteren din og kan dele Internett-tilkoblingen med enheter som er koblet til broens Ethernet-porter.

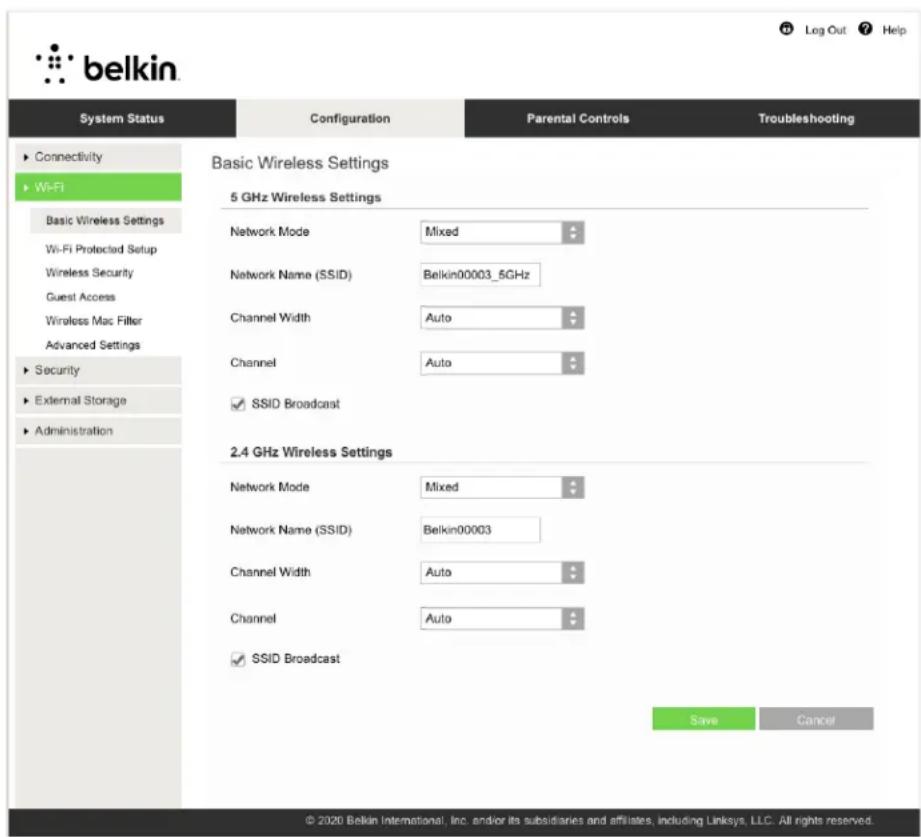

Grunnleggende trådløse innstillinger

5 GHz nettverksmodus – Velg de trådløse standardene som nettverket ditt vil støtte.

• Blandet (standard)

Behold standard hvis du har Wireless-A-, Wireless-N-, Wireless-AC- eller Wireless-AX-enheter i nettverket ditt.

• Wireless-AC Blandet

Velg hvis du har Wireless-A-, Wireless-N- eller Wireless-AC-enheter i nettverket ditt.

- Bare Wireless-A

Velg dersom du bare har Wireless-A-enheter.

- Bare Wireless-N

Velg dersom du bare har Wireless-N-enheter.

- Deaktivert

Velg dersom du ikke har noen Wireless-A-, Wireless-AC- eller Wireless-AX-enheter (5 GHz) i nettverket ditt. 5 GHz-radio vil være av hvis du velger dette alternativet.

2,4GHz nettverksmodus – Velg de trådløse standardene som nettverket ditt vil støtte.

• Blandet (standard)

Behold standard hvis du har Wireless-B-, Wireless-G- eller Wireless-N-enheter (2,4 GHz) i nettverket ditt.

- Bare Wireless-B/G

Velg hvis du har Wireless-B- eller Wireless-G-enheter i nettverket ditt.

- Bare Wireless-B

Velg dersom du bare har Wireless-B-enheter.

- Bare Wireless-G

Velg dersom du bare har Wireless-G-enheter.

- Bare Wireless-N

Velg dersom du bare har Wireless-N-enheter (2,4 Ghz).

- Deaktivert

Velg dersom du ikke har noen Wireless-B- eller Wireless-N-enheter (2,4 GHz) i nettverket ditt. 2,4GHz-radio vil være av hvis du velger dette alternativet.

Nettverksnavn (SSID)

Service Set Identifier (SSID) er et navn som brukes av enheter som skal koble til et trådløst nettverk. SSID skiller mellom store og små bokstaver, og det kan ikke inneholde mer enn 32 tegn. Standard SSID for 2,4 GHz og 5 GHz nettverkene er henholdsvis BelkinXXXXX og BelkinXXXXX_5GHz. X representerer de siste fem sifrene i ruterens serienummer, som finnes under ruteren. Hvis du endret SSID, har begge båndene de nye SSID-ene. Du kan ha gitt dem andre navn gjennom det nettleserbaserte verktøyet.

Merk - Hvis du gjenoppretter ruterens fabrikkinnstillinger (ved å trykke på Reset-knappen eller ved hjelp av skjermbildet Konfigurasjon > Administrasjon > Fabrikktilbakestilling), returnerer nettverksnavnet til sin standardverdi. Endre nettverksnavnet tilbake til det originale navnet, ellers må du koble alle enheter til det trådløse nettverket igjen med det nye nettverksnavnet.

Kanalbredde

Behold standard, Auto (20 MHz eller 40 MHz), for best ytelse i et 2,4 GHz-nettverk ved hjelp av Wireless-B, Wireless-G og Wireless-N (2,4 GHz) enheter. For en kanalbredde på 20 MHz velger du Bare 20 MHz. For best ytelse i et 5 GHz-nettverk beholder du standard Auto (20, 40 eller 80 MHz).

Kanal

Behold standard, Aktivert, for å kringkaste ruterens SSID. Når trådløse klienter undersøker det lokale området for trådløse nettverk å knytte seg til, vil de oppdage SSID-kringkastingen fra ruteren. Forsøk på å skjule Wi-Fi-navnet gjør ikke Wi-Fi-nettverket sikrere. En person som er virkelig interessert i å finne nettverket ditt kan finne det selv om du slår av denne funksjonen. Hvis du fortsatt ikke vil kringkaste ruterens SSID, velger du Deaktivert.

Trådløs sikkerhet

Ruteren tilbyr følgende trådløse sikkerhetsalternativer:

WPA2/WPA3 Personal, WPA2 Personal, WPA2 Enterprise, WPA3 Personal, WPA3 Enterprise (WPA står for Wi-Fi Protected Access.)

Hvis du velger WPA2 Personal, må hver enhet i ditt trådløse nettverk bruke WPA2 Personal og samme passordfrase.

Security Mode

WPA2 Personal

Passordfrase – Angi en passordfrase på 8–63 tegn. Dette er Wi-Fi-passordet som gir tilgang til nettverket. Det kan være det samme som det som ble angitt i oppsettet.

Deaktivert

Hvis du velger å deaktivere trådløs sikkerhet, blir du ved første forsøk på å koble til Internett informert om at trådløs sikkerhet er deaktivert. Du får muligheten til å aktivere trådløs sikkerhet eller bekrefte at du forstår risikoen, men likevel ønsker å fortsette uten trådløs sikkerhet.

Security Mode

Disabled

Feilsøking

Du finner mer hjelp fra vår prisvinnende kundestøtte på Belkin.com/support/RT3200.

Ruteren din ble ikke riktig installert

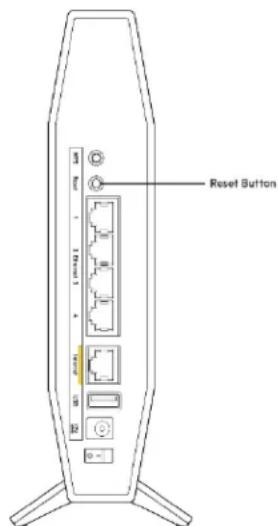

- Trykk og hold Reset-knappen på ruteren inne med en binders eller stift til strømlampen foran på ruteren slukker og begynner å blinke (ca. 10 sekunder). Skriv 192.168.1.1 inn i en nettleser for å prøve oppsettet igjen.

Reset Button

• Du kan midlertidig deaktivere datamaskinens brannmur (se instruksjonene til sikkerhetsprogramvaren for hjelp). Installer ruteren igjen.
• Hvis du har en annen datamaskin, kan du bruke den datamaskinen til å installere ruteren.

- Sørg for at modemet er koblet til strøm og er skrudd på.

- Hvis datamaskinen tidligere ble koblet til modemet med en USB-kabel, kobler du fra USB-kabelen.

• Installer ruteren igjen.

Melding om manglende tilgang til ruteren

For tilgang til ruterne, må du være koblet til ditt eget nettverk. Hvis du for øyeblikket har trådløs Internett-tilgang, kan problemet være at du har koblet til feil trådløst nettverk.

Gjør følgende for å fikse problemet på Windows-datamaskiner*:

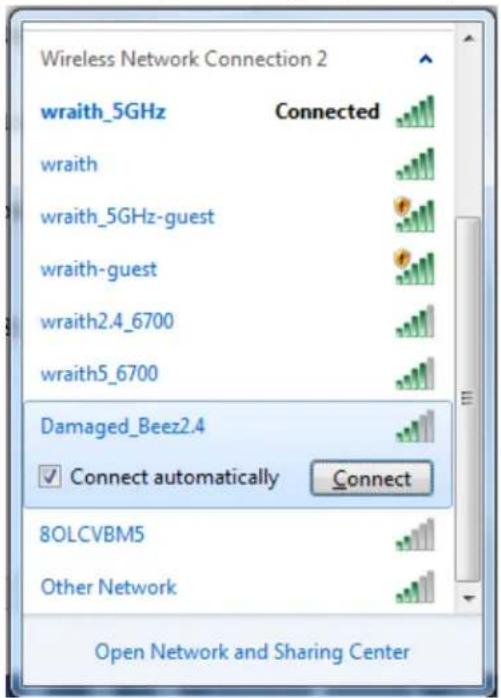

1. På Windows-skrivebordet, klikk på det trådløse ikonet i systemkurven. En liste over tilgjengelige nettverk vises.
2. Klikk på ditt eget nettverksnavn. Klikk på Koble til. I eksemplet under ble datamaskinen koblet til et annet nettverk som heter wraith_5GHz. Navnet på Belkin-ruterens trådløse nettverk, i dette eksempelet Damaged Beez2.4, vises som valgt.

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. Hvis du blir bedt om å angi en nettverkssikkerhetsnøkkel, skriver du inn passordet (sikkerhetsnøkkel) i nettverksnøkkelfeltet. Klikk på OK.
2. Datamaskinen vil koble til nettverket og du kan få tilgang til ruteren.

*Avhengig av din versjon av Windows kan det være noen forskjeller i setningsformuleringen eller ikonene i disse trinnene.

Gjør følgende for å fikse problemet på Mac-datamaskiner:

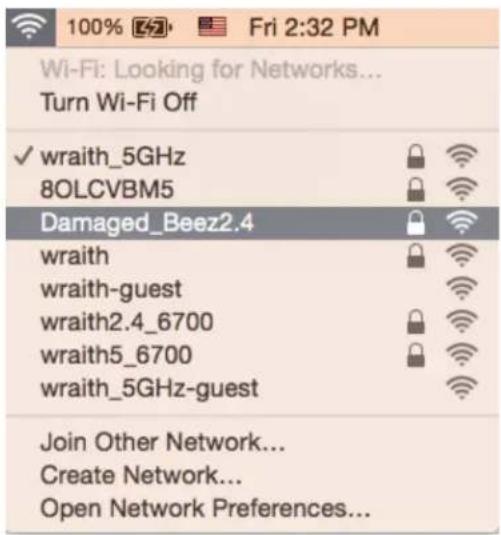

1. I menylinjen øverst på skjermen, klikk på Wi-Fi ikonet. En liste over trådløse nettverk vises.
2. I eksemplet under, ble datamaskinen koblet til et annet nettverk som het wraith_5GHz. Navnet på Belkin-ruterens trådløse nettverk, i dette eksempelet Damaged Beez2.4, vises som valgt.

100% Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. Klikk på navnet til Belkin-ruterens trådløse nettverk (i dette eksempelet Damaged_Beez2.4).

2. Skriv inn passordet (sikkerhetsnøkkel) til det trådløse nettverk i Passord-feltet. Klikk på OK.

Etter oppsett

Internett virker å være utilgjengelig

Hvis Internett har problemer med å kommunisere med ruteren, kan problemet vises som en melding "Cannot find [Internet address]" (Kan ikke finne [Internett-adresse]) i nettleseren. Hvis du vet at Internett-adressen er korrekt, og hvis du har prøvd flere gyldige Internett-adresser med samme resultat, kan meldingen bety at det er et problem med Internett-leverandøren eller modemet som kommuniserer med ruteren.

Prøv følgende:

• Sørg for at nettverks- og strømkabler er sikkert koblet til.
• Sørg for at strømuttaket som ruteren er koblet til har strøm.
  • Start ruteren på nytt.
• Kontakt Internett-leverandøren og spør om forstyrrelser i området ditt.

Den vanligste feilsøkingsmetoden for ruteren er å slå den av, deretter på igjen. Ruteren kan da laste inn igjen egendefinerte innstillinger, og andre enheter (som modemet) kan gjenoppdage ruteren og kommunisere med den. Denne prosessen kalles omstart.

Gjør følgende for å starte ruteren din ved hjelp av strømledningen:

1. Koble strømledningen fra ruteren og modemet.
2. Vent 10 sekunder og koble strømledningen til modemet på nytt. Sørg for at den har strøm.
3. Vent til modemets onlineindikator har sluttet å blinke (omtrent to minutter). Koble strømledningen til ruteren igjen.
4. Vent til den hvite strømlampen på Internett-statuslampen foran på ruteren lyser kontinuerlig. Dette tar omtrent to minutter. Koble deg så til Internett fra en datamaskin.

Spesifikasjoner

Belkin RT3200

Modellnavn	AX3200 Dual-Band Gigabit WiFi 6-ruter
Modellnummer	RT3200
Svitsjporthastighet	10/100/1000Mbps (Gigabit Ethernet)
Radiofrekvens	2,4 GHz og 5 GHz
Antall antenner	4
Porter	Ethernet (1-4), Internett, Strøm, USB 2.0
Knapper	Wi-Fi Protected Setup, Reset, Strømbryter
LED-lamper	Strøm, Internett
UPnP	Støttes
Sikkerhetsfunksjoner WPA2 Personal, WPA3 Personal, WPA2/WPA3Mixed Personal, WPA2 Enterprise og WPA3 Enterprise
Sikkerhetsnøkkelbiter	Opptil 192-biters kryptering
Støtte for fillagringssystem	FAT, FAT32, NTFS, HFS+

Omgivelser

Mål	156 mm (L) x 77,11 mm (W) x 220 mm (H)
Vekt	638 g
Strøm	12 V, 2A
Sertifiseringer	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Driftstemperatur	0-40 °C
Oppbevaringstemperatur	-20-60 °C
Luftfuktighet for drift	10-80 %, relativ fuktighet, ikke-kondenserende
Luftfuktighet for oppbevaring	5-90 % ikke-kondenserende

Merknader:

For informasjon om bestemmelser, garanti og sikkerhet kan du se CD-platen som fulgte med ruteren, eller gå til Belkin.com/support/RT3200.

Spesifikasjonene kan endres uten varsel.

Maksimal ytelse avledet fra IEEE Standard 802.11-spesifikasjoner. Den faktiske ytelsen kan variere. Dette kan gjelde lavere kapasitet i det trådløse nettverket, datahastighet, rekkevidde og dekning.

Ytelse er avhengig av mange faktorer, forhold og variabler, blant annet avstand fra tilgangspunkt, nettverkstrafikk, byggematerialer og konstruksjon, operativsystem, blandingen av trådløse produkter som brukes, interferens og andre ugunstige forhold.

BELKIN, LINKSYS og mange produktnavn og logoer er varemerker som tilhører Belkin-selskapsgruppen. Tredjepartsvaremerker som nevnes her, tilhører deres respektive eiere. Lisenser og merknader om tredjeparts programvare brukt i dette produktet er tilgjengelig her: http://www.belkin.com/support/license. Kontakt http://www.belkin.com/support/gplcodecenter for spørsmål eller forespørsler om GPL-kildekode.

© 2020 Belkin International, Inc. og/eller tilknyttede selskaper. Med enerett.
