GEBRUIKSAANWIJZING F5D72304 BELKIN

Voor het delen van uw breedband-Internetaansluiting en bestanden

Voor het delen van uw breedband-internetaansluiting en bestanden

Belangrijkste eigenschappen ....1

Inhoud verpakking 4

Systeemvereisten 5

Systeemvereisten voor Easy Install software 5

Wat u van uw Belkin router moet weten 6

De ideale plaats voor uw wireless router 10

Uw kabel/ DSL-router aansluiten en configureren ....11

Alternatieve installatiemethode 24

Gebruik van de Advanced User Interface

(Geavanceerde web-gebruikersinterface) .....37

Netwerkinstellingen handmatig configureren ....80

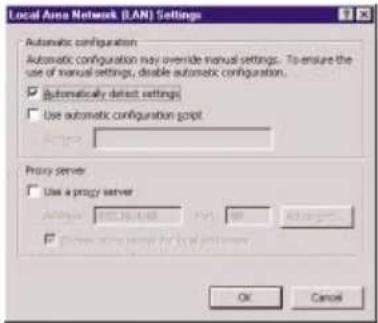

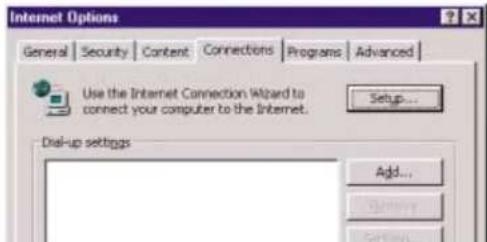

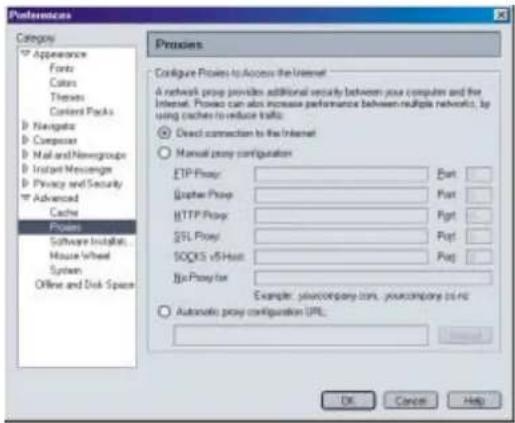

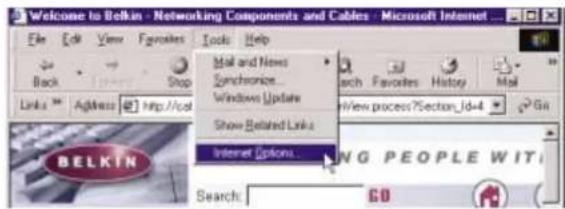

Aanbevolen instellingen van de webbrowser ....87

Problemen oplossen 90

Informatie 94

INLEIDING

Wij danken u hartelijk voor uw aankoop van de wireless Belkin kabel/ DSL-gatewayrouter (de router). Over een paar minuten kunt u uw internetaansluiting delen en vormen uw computers een netwerk. Hier volgen alle voordelen waardoor uw nieuwe router de ideale oplossing is voor uw privé- of kleinzakelijke netwerk.

Belangrijkste eigenschappen

Easy Install Wizard

Dankzij de Easy Install Wizard hoeft u bij de installatie van uw router niet meer te raden. Deze software bepaalt automatisch de juiste instelling van uw netwerk en maakt de router klaar voor de verbinding met uw internetserviceprovider (ISP). Binnen een paar minuten is uw router bedrijfsklaar voor het internet.

LET OP: Easy Install Wizard software is compatibel met Windows 98, Me, 2000 en XP. Als u een ander besturingssyteem gebruikt, kan uw router afgesteld worden op het gebruik van de alternatieve methode die in deze handleiding wordt beschreven.

Geïntegreerd 54g wireless accesspoint

54g is een fascinerende nieuwe wireless technologie die datasnelheden mogelijk maakt tot 54 Mbps – bijna vijf maal sneller dan 802.11b!

Geïntegreerde parental control (internetfilter)

Deze unieke functie is te danken aan de samenwerking van Belkin met Cerberian, een in elektronische filtering gespecialiseerde onderneming. Uw router is de eerste home-netwerkoplossing met een geïntegreerd webcontentfilter. Hiermee kunt u de inhoud van ongewenste of obscene webpagina's blokkeren voordat deze uw netwerk bereikt. Anders dan vergelijkbare oplossingen is dit parental controlfilter in uw router geïntegreerd. U hoeft op geen enkele computer extra software te installeren en u krijgt nooit naderhand een rekening voor het gebruik per computer. Bij aflevering van uw router krijgt u deze functie zes maanden gratis op proef en dus kunt u direct van de mogelijkheden profiteren. Voor deze proef hoeft u evenmin uw creditcard of pinpas te trekken. U bent degene die beslist: Belkin parental control kan perfect bij uw wensen worden aangepast. U kunt zelf bepalen wat u binnenlaat en elke website blokkeren die u wilt. U kunt ook (tegen vergoeding) periodiek een overzicht ontvangen van alle websites diemen via uw netwerk heeft bezocht.

INLEIDING

Dit geldt zowel voor pc's als Mac® computers

De router ondersteunt een groot aantal netwerkomgevingen zoals onder meer Mac® OS 8.x, 9.x, X v10.x, AppleTalk®, Linux®, Windows® 95, 98, Me, NT®, 2000 en XP. U hebt niet meer nodig dan een internetbrowser en een netwerkadapter die TCP/IP (de standaard-internettaal) ondersteunt.

Led-aansluitingendisplay aan de voorzijde

Led-indicatielampjes aan de voorzijde van de router geven aan welke functies zijn ingeschakeld. U kunt in één oogopslag zien of uw router is aangesloten op het internet. Deze functie maakt gecompliceerde software en statuscontroleprocedures overbodig.

Staand of Iiggend op uw werkplek te plaatsen

De router kan rechtop staan om ruimte op uw werkplek te besparen of op een plank of onder uw modem liggend worden gebruikt. Met behulp van de bijgeleverde standaard kunt u zelf beslissen hoe u de router gebruikt.

Geavanceerde web-gebruikersinterface

U kunt de geavanceerde functies van de router gemakkelijk via uw webbrowser installeren zonder dat u verplicht bent extra software op de computers te installeren. U hoeft geen disks te installeren of te controleren. U kunt zelfs met elke computer in het netwerk snel veranderingen aanbrengen en setupfuncties uitvoeren.

NAT IP-adresdeling

Uw router maakt gebruik van NAT (Network Address Translation ofwel het vertalen van netwerkadressen) om het door uw ISP aan u toegewezen IP-adres te kunnen delen zonder dat u tegen betaling extra IP-adressen aan uw internetaccount hoeft toe te voegen.

INLEIDING

SPI firewall

Uw router is voorzien van een firewall die uw netwerk beschermt tegen een groot aantal veel gebruikte hackeraanvallen zoals IP Spoofing, Land Attack, Ping of Death (PoD), Denial of Service (DoS), IP with zero length, Smurf Attack, TCP Null Scan, SYN flood, UDP flooding, Tear Drop Attack, ICMP defect, RIP defect en Fragment Flooding.

Geïntegreerde 10/100 vierpoorts switch

De router heeft een ingebouwde vierpoorts netwerkswitch waarmee uw bekabelde computers onder meer printers, data, mp3-bestanden en digitale foto's kunnen delen. De switch stelt zich met behulp van auto-sensing automatisch in op de snelheid van de aangesloten apparaten. De switch kan gelijktijdig - zonder onderbrekingen of beslag op bronnen - data overzenden tussen computers en het internet.

Compatibel met Universal Plug-and-Play (UPnP)

UPnP (Universal Plug-and-Play) is een technologie die naadloze voice messaging, video messaging, games en andere applicaties mogelijk maakt die voldoen aan UPnP.

Ondersteuning voor VPN Pass-Through

Als u vanuit uw woonhuis via een VPN-verbinding contact maakt met uw bedrijfsnetwerk, staat uw router uw met VPN uitgeruste computer toe via de router uw bedrijfsnetwerk te bereiken.

Het ingebouwde Dynamic Host Configuration Protocol (DHCP) zorgt voor absoluut probleemloze netwerkverbindingen. De DHCP server wijst automatisch aan elke computer IP-adressen toe waardoor een gecompliceerde netwerksetup overbodig is.

INLEIDING

MAC-adressenfilter

Als extra beveiliging kunt u een lijst aanleggen van Media Access Control (MAC) adressen (unieke cliënten-ID's) die toegang hebben tot uw netwerk. Elke computer heeft een eigen MAC-adres. U stelt eenvoudig - met behulp van de web-gebruikersinterface - een lijst op van deze MAC-adressen en u hebt de toegang tot uw netwerk onder controle.

Toepassingen en voordelen

• Meerdere computers maken zonder extra kosten gebruik van één internetaccount
• Geschikt voor kleinzakelijke en privé-netwerken (SOHO)
• In een handomdraai zet u een compact netwerk op dat voldoet aan de behoeften van kleinzakelijke en privé-gebruikers

Inhoud verpakking

• Belkin 54g wireless kabel/ DSL-gatewayrouter
• Voet voor verticale montage (eventueel te gebruiken)
  • Category 5 netwerkkabel
• Voedingsadapter
• Cd met software voor de Belkin Easy Install Wizard
• Gebruiksaanwijzing

INLEIDING

Systeemvereisten

• Breedband-internetverbinding zoals een kabel- of DSL-modem met RJ45 (Ethernet) verbinding
• Ten minste één computer met een geïnstalleerde netwerkinterfaceadapter
• TCP/IP-netwerkprotocol op elke computer geïnstalleerd
  • CAT5-netwerkkabel (of beter)
• Microsoft® Internet Explorer 4.0 of hoger of Netscape® 4.0 of hoger

Systeemvereisten voor Easy Install Wizard software

• PC bestuurd door Windows® 98, Me, 2000 of XP
- Minimaal 64 MB RAM
- Internetbrowser

Let op: Bij het ter perse gaan van deze handleiding was er nog geen versie van de Easy Install Wizard beschikbaar voor Mao® OS-gebruikers. U bent welkom op www.networking.belkin.com om te kijken of er inmiddels een Mac OS-versie van de Easy Install Wizard beschikbaar is.

WAT U VAN UW BELKIN ROUTER MOET WETEN

U kunt de router staand of liggend op uw bureaublad plaatsen of tegen de wand monteren. Doordat het slanke ontwerp rechtop kan staan, neemt het op uw werkplek nauwelijks ruimte in. Met het oog op praktische bruikbaarheid komen alle kabels de router aan de achterzijde binnen. De led-signaallampjes aan de voorzijde van de router zijn gemakkelijk te zien en geven u informatie over de netwerkactiviteit en de status.

1. Led voor Voeding/Paraat

Als u de stroom naar de router (opnieuw) inschakelt, heeft de router enige tijd nodig om op te starten. Intussen knippert de led 'Voeding/Paraat'. Wanneer de router volledig is opgestart, brandt de led 'Voeding/Paraat' continu. Dit betekent dat de router klaar is voor gebruik.

UIT De router is uitgeschakeld

Groen knipperlicht De router is bezig met opstarten

Groen brandt continu De router is klaar voor gebruik

2. Led-indicatielampje voor wireless netwerk

UIT Wireless netwerk is uitgeschakeld

Groen Wireless netwerk is paraat

Knippert Signaleert draadloze activiteit

3. Leds voor LAN-poortstatus

Deze leds worden aangeduid met de cijfers 1 t/m 4 en corresponderen met de genummerde poorten aan de achterkant van de router. Wanneer een computer correct op een LAN-poort achter op de router is aangesloten, licht de betreffende led op. GROEN betekent dat een 10Base-T apparaat is aangesloten, ORANJE dat een 100Base-T apparaat is aangesloten. Wanneer via de poort informatie wordt verzonden, knippert de led snel achtereen.

UIT Geen apparaat met de poort verbonden
Groen Verbinding met	10Base-T apparaat
Oranje Verbinding met	100Base-T apparaat
Oranje of groen knipperlicht Poortactiviteit

WAT U VAN UW BELKIN ROUTER MOET WETEN

Deze led licht GROEN op wanneer uw modem correct op de router is aangesloten. De led knippert snel achtereen wanneer tussen de router en de modem via de poort informatie wordt verstuurd.

UIT Geen WAN-verbinding

Groen brandt continu Goede WAN-verbinding

Groen knipperlicht WAN-activiteit

5. Led voor 'Verbinding gemaakt'

Deze unieke led geeft aan wanneer de router is verbonden met het internet. Wanneer de led niet brandt, is de router niet verbonden met het internet. Wanneer de led knippert, probeert de router verbinding te maken met het internet. Wanneer de led continu groen licht geeft, is de router verbonden met het internet. Wanneer u gebruik maakt van de functie 'Disconnect after x minutes' (Verbinding na x minuten verbreken) kunt u met deze led toezicht houden op de verbinding van uw router.

UIT Router heeft geen verbinding met het internet
Groen knipperlicht Router probeert verbinding te maken met het internet
Groen brandt continu	Router heeft verbinding met het internet

WAT U VAN UW BELKIN ROUTER MOET WETEN

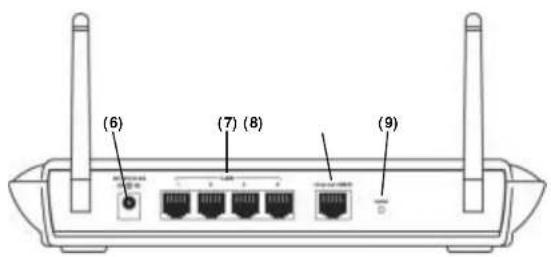

(6) (7) (8) (9)

6. Bus voor voeding

De bijgeleverde 5 V-voedingsadapter moet op deze bus worden aangesloten.

7. LAN-poorten

De LAN-poorten zijn RJ45 10/100 auto-negotiation, auto-uplinking poorten voor standaard UTP Category 5 of 6 Ethernet-kabel. De poorten zijn aangegeven met de cijfers 1 t/m 4 die corresponderen met genummerde leds aan de voorkant van de router.

8. Internet/WAN-poort

Deze poort is bestemd voor de verbinding met uw kabel- of DSL-modem. U moet uw modem met de daarbij geleverde kabel op deze poort aansluiten. Het gebruik van een andere kabel dan de kabel die bij uw kabelmodem is geleverd, kan problemen geven.

WAT U VAN UW BELKIN ROUTER MOET WETEN

9. Resetknop

U gebruikt de resetknop in de zeldzame gevallen dat de router niet goed functioneert. Door de router te resetten, herstelt u de normale werking van de router terwijl de geprogrammeerde instellingen in stand blijven. Met de resetknop kunt u ook de fabrieksinstellingen van het wireless accesspoint terugroepen. U kunt de optie 'Restore' (Herstellen) gebruiken wanneer u uw persoonlijke wachtwoord hebt vergeten.

a. Router resetten

Druk de resetknop even in en laat hem weer los. De lampjes op de router knipperen even. De led 'Voeding/Paraat' begint te knipperen. Wanneer de led 'Voeding/Paraat' weer continu brandt, is de resetprocedure voltooid.

b. Standaardinstellingen herstellen

Druk de resetknop vijf seconden in en laat hem dan weer los. De lampjes op de router knipperen even. De led 'Voeding/Paraat' begint te knipperen. Wanneer de led 'Voeding/Paraat' weer continu brandt, is de herstelprocedure voltooid.

DE IDEALE PLAATS VOOR UW WIRELESS ROUTER

De plaats van uw router is belangrijk voor een optimale werking van uw wireless netwerk. Binnenshuis heeft uw wireless router een actieradius van zo'n 75 m. De gebruikte bouwmaterialen en andere obstakels in een gebouw kunnen het draadloze signaal echter belemmeren en de actieradius verkleinen. Waar mogelijk moet uw router zo veel mogelijk in het middelpunt van het gebied worden geplaatst dat u wilt bestrijken. In woningen van verschillende verdiepingen moet de router op de etage worden geplaatst die zo dicht mogelijk bij het middelpunt van de woning is gelegen. Zo kunt u de router meestal het best op een bovenverdieping installeren.

Kien de plaats voor uw router dus goed uit.

• Houd ook rekening met huishoudelijke apparaten of grote objecten als een koelkast of was/ droogcombinatie die misschien achter de wand staan van het vertrek waarin u uw router wilt neerzetten.
• Plaats de router boven op een bureau en niet in de buurt van metalen kasten en computers.
• Plaats geen voorwerpen of componenten boven op de router.
• Zorg ervoor dat de beide antennes altijd naar BOVEN wijzen.
• Gemetalliseerde UV-werende beglazing kan van invloed zijn op de draadloze werking. Plaats de router niet in de buurt van een raam met getint glas.

In de praktijk zal het niet altijd mogelijk zijn de router in het midden van uw dekkingsgebied te plaatsen. Plaats de router zo hoog mogelijk in situaties waarin het lastig blijkt het gehele beoogde gebied af te dekken. Draadloze apparaten werken het best binnen gezichtsafstand, zonder obstakels tussen de wireless computer en de router. De router kan ook op de wand worden gemonteerd met de antennes naar BOVEN gericht. Er zijn ook andere mogelijkheden om uw wireless dekkingsgebied uit te breiden. Voor goede oplossingen bent u welkom op www.networking.belkin.com.

Het draadloze signaal staat aan allerlei invloeden bloot inclusief aangrenzende wireless netwerken, werkende magnetronovens en draadloze telefoons die in de 2,4 GHz-band opereren. Hoewel deze bronnen de prestaties van uw netwerk kunnen aantasten, werkt uw wireless netwerk meestal voortreffelijk in de meeste situaties waar deze apparaten aanwezig zijn.

UW KABEL/DSL-ROUTER AANSLUITEN EN CONFIGUREREN

Controleer de inhoud van de doos. U moet het volgende hebben ontvangen:

• Belkin kabel/ DSL-gatewayrouter
- Voet voor verticale montage (eventueel te gebruiken)
- Category 5 netwerkkabel (voor het aansluiten van de router op de computer)
- Voedingsadapter
- Cd met software voor de Belkin Easy Install Wizard
- Gebruiksaanwijzing

Modemspecificatie

Uw kabel- of DSL-modem moet voorzien zijn van een RJ45 Eternietpoort. Veel modems hebben zowel een RJ45 Eternietpoort als een USB-aansluiting. Als u een modem hebt met zowel Ethernet als USB en u gebruikt nu de USB-aansluiting, moet u tijdens de installatieprocedure de RJ45 Eternietpoort gebruiken. Als uw modem alleen een USB-poort heeft, kunt u uw internet-serviceprovider om een ander type modem vragen of zelf een modem aanschaffen met een RJ45 Ethernetpoort.

Ethernet USB

UW KABEL/DSL-ROUTER AANSLUITEN EN CONFIGUREREN

Easy Install Wizard

Met de bijgeleverde Belkin Easy Install Wizard software is het installeren van uw router erg gemakkelijk. Hiermee hebt u uw router binnen een paar minuten aan de praat. De Easy Install Wizard wil dat uw Windows 98, Me, 2000 of XP-computer rechtstreeks met uw kabel- of DSL-modem is verbonden én dat de internetverbinding op het moment van installatie actief is en werkt. Is dat niet het geval, ga dan te werk volgens het hoofdstuk 'Alternatieve installatiemethode' in deze handleiding om uw router te configureren. Ook als u een ander besturlingssysteem gebruikt dan Windows 98, Me, 2000 of XP moet u de router volgens de alternatieve installatiemethode van deze handleiding installeren.

1. Sluit alle programma's af die momenteel op uw computer geopend zijn.
2. Zorg ervoor dat de volgende items beschikbaar zijn bij de computer die nu rechtstreeks is verbonden met de kabel- of DSL-modem. SLUIT DE ROUTER NU NOG NIET AAN.
   • Cd-rom met Easy Install Wizard
3. De router
4. De voeding van de router
   • Category 5 netwerkkabel
5. Deze handleiding
6. Sluit op uw computer alle software af voor firewalls of het delen van uw internetaansluiting.
7. Plaats de installatie-cd met de software van de Easy Install Wizard in uw cd-romstation. Binnen vijftien seconden verschijnt de Easy Install Wizard automatisch op uw beeldscherm. Is dat niet het geval, ga dan naar 'My Computer' (Deze computer), selecteer uw cd-romstation en dubbelklik op het bestand met de naam 'Setup' (Installatie) op de cd-rom.

UW KABEL/DSL-ROUTER AANSLUITEN EN CONFIGUREREN

Stap 2: Volg de aanwijzingen van de Easy Install Wizard op om de installatie te voltoolen.

2.1 Klik om te beginnen op 'Set Up the Router' (Router installeren).

Het openingsscherm van de wizard verschijnt, Zorg ervoor dat de router nu nog niet aangesloten is. Als u de router toch hebt aangesloten, sluit dan uw computer eerst weer rechtstreeks op de modem aan. Klik op 'Next' (volgende) als u klaar bent om verder te gaan.

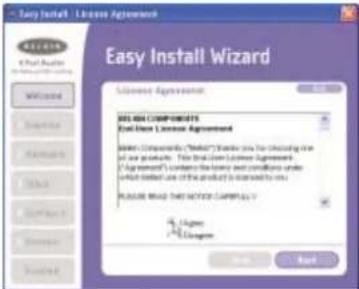

2.3 Licentieovereenkomst

Lees de licentieovereenkomst in dit venster zorgvuldig door. Als u klaar bent, selecteer dan 'I agree' (Ik ben het ermee eens) als u de software wilt blijven gebruiken. Klik op 'I disagree' (Ik ben het er niet mee eens) als u niet verder wilt gaan. Klik op 'Next' (Volgende) om door te gaan.

De wizard beoordeelt nu de instellingen van uw computer en verzamelt de informatie die nodig is om de aansluiting van de router op het internet te voltooien.

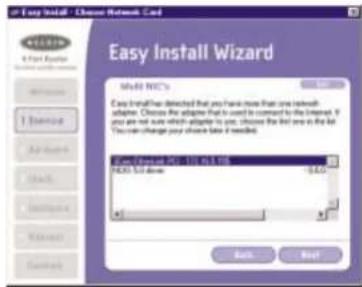

Dit scherm verschijnt uitsluitend als er meer dan één netwerkadapter in uw computer is geinstalleerd. Als er inderdaad meer dan één netwerkadapter in uw computer is geinstalleerd, moet de wizard weten welke adapter op uw modem is aangesloten. Selecteer in de lijst de netwerkkaart die is aangesloten op uw modem en klik op 'Next' (Volgende). Als u niet zeker weet welke adapter u moet kiezen, selecteer dan de adapter boven aan de lijst. Als u nu per abuis de verkeerde adapter kiest, kunt u later een andere kiezen.

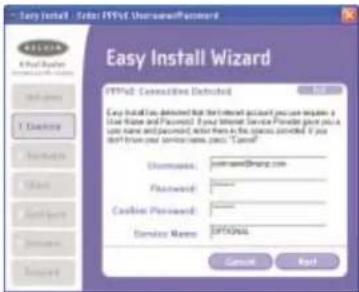

2.6 PPPoE verbinding gedetecteerd

Als u een type verbinding hebt dat een gebruikersnaam en een wachtwoord vereist, vraagt de wizard u uw gebruikersnaam en wachtwoord nu in te voeren. Als uw type verbinding geen gebruikersnaam en wachtwoord vereist, krijgt u dit scherm niet te zien.

Uw ISP moet u een gebruikersnaam en een wachtwoord geven. Vul uw gebruikersnaam en uw wachtwoord hier in als u deze moet invoeren om verbinding te krijgen met het internet. Uw gebruikersnaam kan als volgt luiden: '[e-mail]' of eenvoudig 'mijnnaam'. Een servicenaam is facultatief en wordt niet vaak door ISP's gevraagd. Als u uw servicenaam niet weet, laat deze dan open. Wanneer u deze informatie hebt ingevoerd, klik dan op 'Next' (Volgende) om door te gaan.

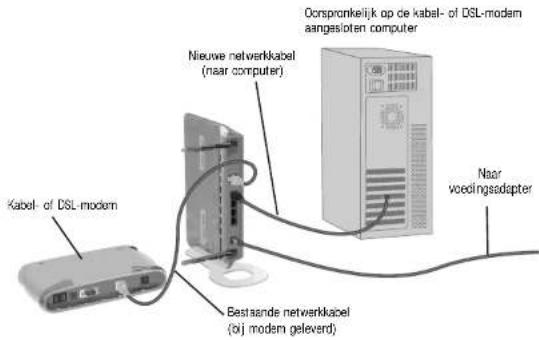

Stap 3: U kunt de router nu op uw modem en computer aansluiten.

De wizard vraagt u de router aan te sluiten. Volg stap voor stap de aanwijzingen op uw beeldscherm of ga als volgt te werk:

3.1 Schakel de voeding van uw modem uit door de netvoeding van de modem los te maken.
3.2 Maak de netwerkkabel tussen uw modem en uw computer van uw computer los maar laat de andere zijde aangesloten op uw modem.
3.3 Bevestig de kabelzijde die u zojuist hebt losgemaakt aan de achterkant van de router in de poort met de aanduiding 'Internet/WAN'.
3.4 Verbind de nieuwe netwerkkabel vanaf de achterkant van de computer met een van de poorten die met de cijfers 1 t/m 4 zijn aangeduid. Let op: Het doet er niet toe welke poort u kiest.
3.5 Schakel uw kabel- of DSL-modem in door de voeding weer op de modem aan te sluiten.
3.6 Sluit de voedingskabel eerst aan op een stopcontact en pas daarna op de netvoedingbus van de router.

Ocpronkelijk op de kabel- of DSL-modem aangasloten computer Nieuwe netverkkabel (naar computer) Kabel- of DSL-modem Bestaande netverkkabel (oj) modem geleerd Naar voedingsadapter

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 18

UW KABEL/DSL-ROUTER AANSLUITEN EN CONFIGUREREN

3.7 U kunt zien of uw modem op de router is aangesloten door de leds aan de voorkant van de router te controleren. Als uw router correct op de router is aangesloten, moet de groene led met de aanduiding 'WAN' oplichten. Is dat niet het geval, controleer dan de kabelverbindingen.
3.8 Kijk of uw computer correct op de router is aangesloten door de leds met de aanduiding LAN 1, 2, 3 en 4 te controleren. Het lampje dat correspondeert met de genummerde poort waarop u de computer hebt aangesloten, moet AAN zijn als uw computer inderdaad correct is aangesloten.

Stap 4: Ga door volgens de aanwijzingen van de wizard

4.1 Verbinding controlleren

Nadat u de aansluiting van uw router hebt voltooid, controleert de wizard de verbinding met de router. Als de router niet wordt gedetecteerd, gebruik dan de knop 'Troubleshooting' (Problemen oplossen) of zie het hoofdstuk 'Problemen oplossen' van deze handleiding om na te gaan hoe u het probleem kunt oplossen. Als de wizard erin slaagt met de router te communiceren, gaat de wizard verder met de volgende stap.

De wizard verstuurt nu alle configuratie-informatie naar de router. Dit duurt ongeveer een minuut.

4.3 Wanneer de overdracht van gegevens is voltooid, laat de wizard u weten dat hij klaar is en start hij de router eventueel opnieuw.

4.4 Wanneer de configuratie voltooid is, meldt de wizard: 'Router Setup Complete' (Installatie van de router voltooid) en gaat hij verder met de volgende stap.

Easy Install - Configpar Wizard Configparing for server The Easy Install Wizard can have sent all of the appropriate software in the system. Configparing Version: COMPLC5 Form Setup Complete Send

4.5 Internet opzoeken

De wizard gaat nu zoeken naar een internetverbinding. Dit kan een paar minuten duren. Misschien kan de wizard niet meteen een verbinding vinden. Dan probeert de wizard het een paar keer opnieuw. Tijdens het zoeken knippert de led 'Connected' (Verbonden) aan de voorzijde van de router. Wacht de afloop van deze procedure geduldig af. Als de wizard aan het eind van deze procedure nog geen verbinding met het internet heeft, gebruik dan de knop 'Troubleshooting' (Problemen oplossen) of kijk in het hoofdstuk 'Problemen oplossen' van deze handleiding om een oplossing te vinden.

Wanneer de internetverbinding is gemaakt, meldt de wizard dat u klaar bent. De led 'Connected' (Verbonden) aan de voorkant van de router geeft continu groen licht wat zeggen wil dat de router nu met het internet is verbonden.

Uw router is nu aangesloten op het internet. U kunt nu op het internet gaan surfen door uw browser te openen en uw favoriete webpagina op te zoeken. Gefelici teerd! U bent klaar met de installatie van uw nieuwe Belkin router. U kunt nu de andere computers in uw woning gaan installeren. U kunt ook op elk moment computers aan uw router toevoegen. Volg eenvoudig stap 5 om meer computers toe te voegen.

UW KABEL/DSL-ROUTER AANSLUITEN EN CONFIGUREREN UW KA

Stap 5: Andere computers aan uw netwerk toevoegen met behulp van de Easy Install Wizard.

Als er andere computers in uw woning aanwezig zijn die al van een netwerkadapter zijn voorzien, kunt u die computers met de Easy Install Wizard geschikt te maken voor aansluiting op uw router. Als u ook uw overige computers wilt voorzien van een Belkin netwerkadapter, installeer de adapter dan zoals aangegeven in de handleiding van de adapter. Wanneer u de adapter hebt geïnstalleerd, is uw computer geschikt voor aansluiting op de router. Hiervoor hebt u de Easy Install Wizard niet nodig.

Voor computers die al van een bekabelde of wireless netwerkadapter zijn voorzien

5.1 Bij bekabelde computers sluit u een Ethernet-kabel aan tussen de computer die u aan het netwerk wilt toevoegen en de router. Zorg ervoor dat bij voor wireless gebruik geschikte computers de wireless adapter geïnstalleerd is en werkt. Stel uw wireless adapter in op het verbinding maken met een wireless netwerk-SSID genaamd 'WLAN' of 'ANY'. Meestal komt u tot de ontdekking dat u niets hoeft te veranderen. Zie de handleiding van uw wireless netwerkadapter voor aanwijzingen hoe u deze verandering moet aanbrengen. Ga door met de volgende stap.

5.2 Plaats de installatie-cd in uw cd-romstation. Binnen vijftien seconden verschijnt het scherm van de Easy Install Wizard automatisch op uw beeldscherm. Is dat niet het geval, ga dan naar 'My Computer' (Deze computer), selecteer uw cd-romstation en dubbelklik op het bestand met de naam 'Setup' (Installatie) van de cd-rom.

UTER AANSLUITEN EN CONFIGUREREN

5.3 Klik op 'Add Computers' (Computers toevoegen).

5.4 De wizard brengt de veranderingen aan die nodig zijn om uw computer aan het netwerk toe te voegen. Wanneer de wizard klaar is, krijgt u de vraag uw computer opnieuw te starten. Klik op 'Yes' (Ja).

5.5 Wanneer uw computer opnieuw start, is hij met het netwerk verbonden. U kunt nu gaan surfen op het internet door uw browser te openen en uw favoriete webpagina op te zoeken.

U bent nu klaar met het toevoegen van uw computer aan het netwerk. Als u meer computers wilt toevoegen, herhaalt u eenvoudig deze procedure bij elke computer die u toevoegt.

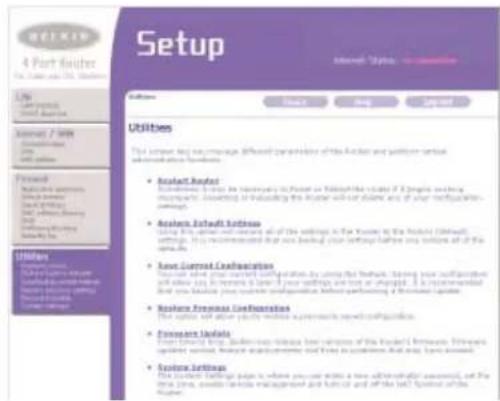

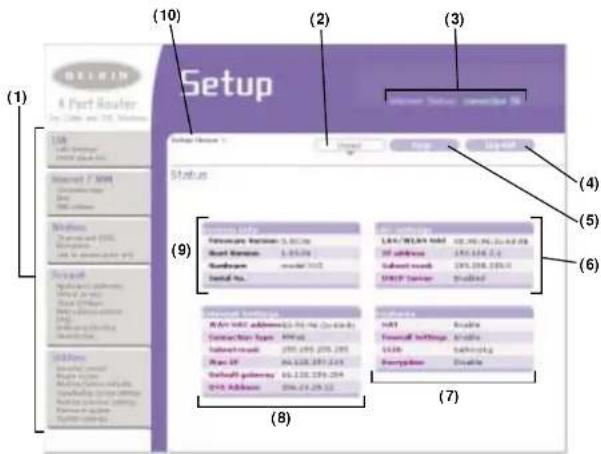

De 'Advanced User Interface' (Geavanceerde gebruikersinterface) is een via het web bereikbare tool waarmee u de router kunt installeren als u de Easy Install Wizard niet gebruikt. Met deze tool kunt u ook de geavanceerde functies van de router beheren. De volgende taken kunt u met de Advanced User Interface uitvoeren.

• De huidige instellingen en status van de router bekijken.
• De router configureren voor het opbouwen van de verbinding met uw ISP met de instellingen die deze aan u heeft verschaft.

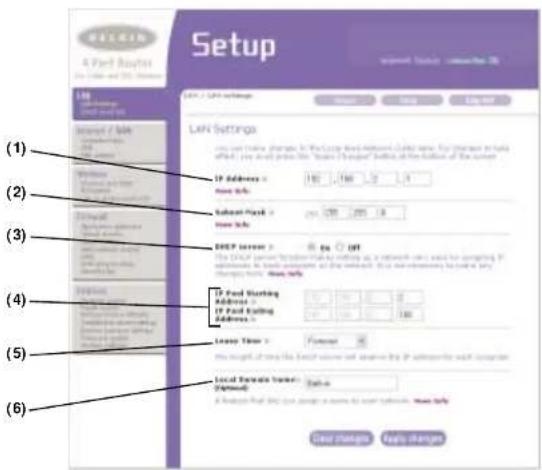

• Het wijzigen van de huidige netwerkinstellingen als onder meer het interne IP-adres, de IP-adrespool en de DHCP-instellingen.

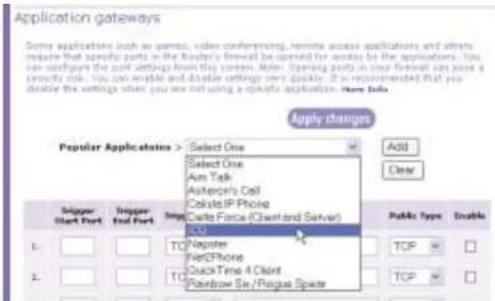

• De firewall van de router geschikt maken voor samenwerking met specifieke applicaties (port forwarding).

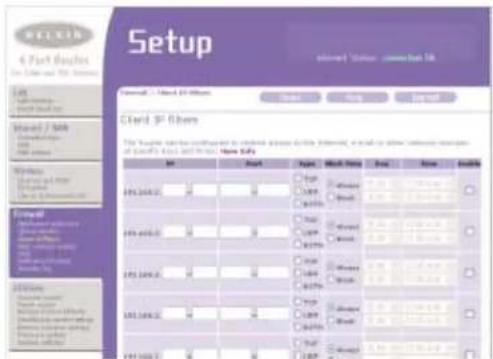

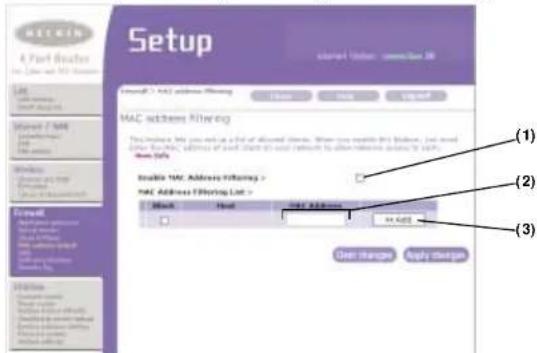

• Beveiligingsfuncties als cliëntrestricties en MAC-adresfiltering installeren.

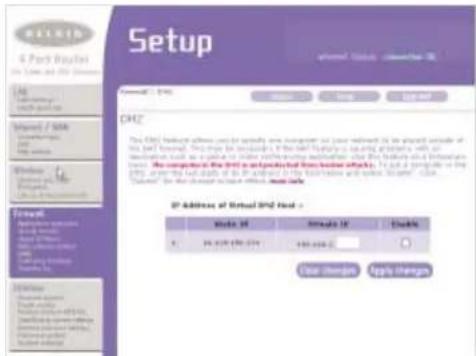

• De DMZ-functie inschakelen voor een bepaalde computer in uw netwerk.
• Het interne wachtwoord van de router wijzigen.
• UPnP (Universal Plug-and-Play) in- en uitschakelen.
• De router resetten.

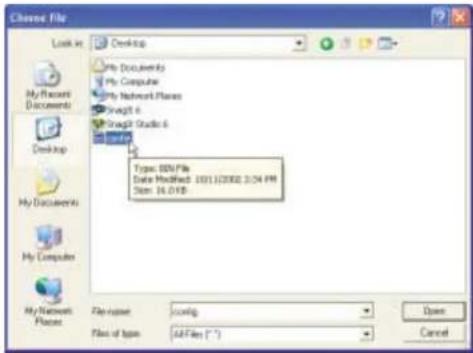

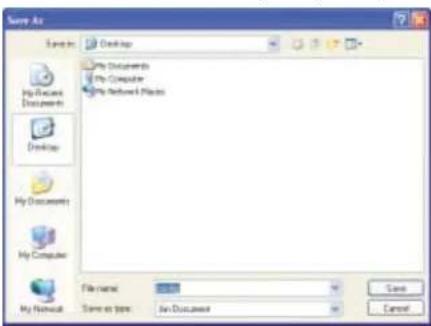

• Reservekopieën van uw configuratie-instellingen opslaan.
• De standaardinstellingen van de router resetten.

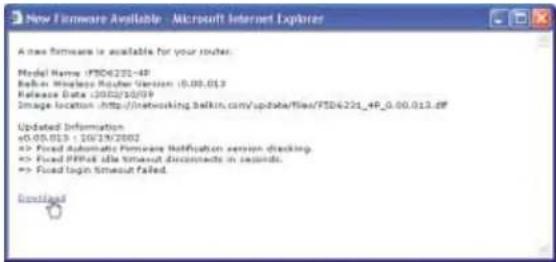

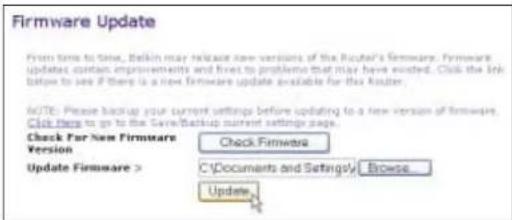

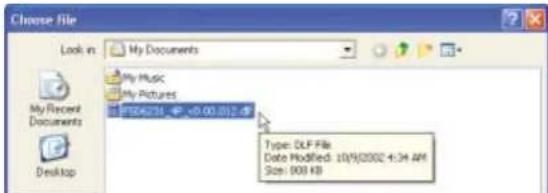

• De firmware van de router bijwerken.

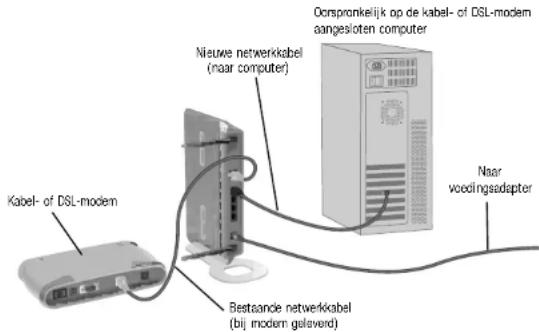

Alternatieve methode stap 1:

Uw gateway/router aansluiten

1.1 Schakel de voeding van uw modem uit door de netvoeding van de modem los te maken.
1.2 Maak de netwerkkabel tussen uw modem en uw computer van uw computer los maar laat de andere zijde aangesloten op uw modem.
1.3 Bevestig de kabelzijde die u zojuist hebt losgemaakt aan de achterkant van de router in de poort met de aanduiding 'Internet/WAN'.

ALTERNATIEVE INSTALLATIEMETHODEALTERNATIEVE IN

1.4 Verbind een nieuwe netwerkkabel (niet bijgeleverd) vanaf de achterkant van de computer met een van de poorten die met de nummers 1 t/m 4 zijn aangeduid. Let op: Het doet er niet toe welke poort u kiest.
1.5 Schakel uw kabel- of DSL-modem in door de voeding weer op de modem aan te sluiten.

Kabel- of DSL-modem Nieuwe netwerkkabel (naar computer) Oorspronkelijk op de kabel- of DSL-modem aangesloten computer Bestaande netwerkkabel (bij modem geleverd) Naar voedingsadapter

1.6 Sluit de voedingskabel eerst aan op een stopcontact en pas daarna op de netvoedingbus van de router.
1.7 U kunt zien of uw modem op de router is aangesloten door de leds aan de voorkant van de router te controleren. Als uw router correct op de router is aangesloten, moet de groene led met de aanduiding 'WAN' oplichten. Is dat niet het geval, controleer dan de kabelverbindingen.
1.8 Kijk of uw computer correct op de router is aangesloten door de leds met de aanduiding LAN 1, 2, 3 en 4 te controleren. De led die correspondeert met de genummerde poort waarop u de computer hebt aangesloten, moet licht geven als uw computer inderdaad correct is aangesloten. Is dat niet het geval, controleer dan de kabelverbindingen.

Alternatieve methode stap 2:

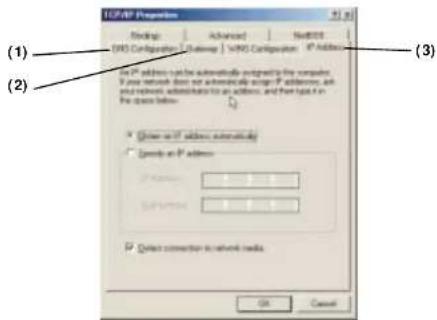

De netwerkinstellingen van uw computer instellen op samenwerking met een DHCP-server

Zoek voor gedetailleerde instructies het hoofdstuk in deze handleiding op met de titel 'Netwerkinstellingen handmatig configureren'.

Alternatieve methode stap 3:

De router configureren met behulp van de 'Advanced User Interface' (Geavanceerde web-gebruikersinterface)

Met uw internetbrowser kunt u de via het web bereikbare 'Advanced User Interface' (Geavanceerde gebruikersinterface) openen. Typ in uw browser het getal '192.168.2.1' (zonder aanhalingstekens) en niet iets anders als 'http://' of 'www'. Druk vervolgens op de entertoets.

Inloggen op de router

In uw browservenster verschijnt nu de homepage van de router. Deze homepage kan desgewenst door elke gebruiker worden bekeken. Om de instellingen van de router te kunnen wijzigen, moet u zich aanmelden. Door te klikken op de knop 'Login' (Aanmelden) of op een van de koppelingen op de homepage bereikt u het inlogscherm. De router wordt geleverd zonder vooraf geprogrammeerd wachtwoord. Laat het wachtwoord in het inlogscherm blanco en klik op de knop 'Submit' (Indienen).

Per keer kan slechts een computer op de router inloggen om de instellingen van de router te veranderen. Nadat een gebruiker heeft ingelogd voor het aanbrengen van wijzigingen, zijn er twee manieren om de computer uit te loggen. U kunt de computer afmelden met een klik op de knop 'Logout' (Afmelden). De tweede methode werkt automatisch. Na een vooraf ingegeven tijdsduur eindigt de inlogtijd. De standaard-inlogtijd is 10 minuten. Deze kan worden gewijzigd van 1 tot 99 minuten. Ga voor meer informatie naar het hoofdstuk in deze handleiding met de titel 'Inlogtijdinstelling wijzigen'.

De werking van de Advanced User Interface (Geavanceerde webgebruikersinterface)

De eerste pagina die u ziet als u de Advanced User Interface (UI) ofwel geavanceerde gebruikersinterface opent, is de homepage. Deze homepage geeft u een beknopt overzicht van de status en de instellingen van de router. Alle pagina's voor geavanceerde installatie zijn vanaf deze pagina bereikbaar.

1. Snelnavigatiekoppelingen

U kunt direct naar elke routerpagina met geavanceerde gebruikersinterfaces gaan door rechtstreeks op deze koppelingen te klikken. Om het opzoeken van een bepaalde instelling te vergemakkelijken zijn de koppelingen onderverdeeld in logische categorieën en gebundeld op tabbladen. Door een klik op de paarse header van een tabblad krijgt u een beknopte beschrijving van de functie van het tabblad.

2. Homeknop

De homeknop is beschikbaar op elke pagina van de gebruikersinterface. Met een druk op deze knop gaat u terug maar de homepage.

3. Internetstatusindicator

Deze indicator geeft de status aan van de routerverbindingen en is zichtbaar op alle pagina's van de router. Wanneer de indicator 'Connection OK' (Verbinding in orde) in de kleur groen aangeeft, is de router verbonden met het internet. Wanneer de indicator 'No Connection' (Geen verbinding) in de kleur rood aangeeft, heeft de router geen verbinding met het internet. De indicator wordt automatisch aangepast wanneer u wijzigingen aanbrengt in de instellingen van de router.

4. Login/Logout-knop

Met één druk op deze knop kunt u op de router in- en uitloggen. Wanneer u bij de router bent aangemeld, verandert de tekst op de knop in 'Logout'. Door op de router in te loggen, gaat u naar een afzonderlijke inlogpagina waar u een wachtwoord moet invoeren. Wanneer u op de router bent ingelogd, kunt u de instellingen ervan wijzigen. Wanneer u klaar bent met het aanbrengen van wijzigingen, kunt u bij de router uitloggen door een klik op de knop 'Logout' (Afmelden). Meer informatie over inloggen op de router vindt u in het hoofdstuk 'Inloggen op de router'.

5. Hulpknop

Met de hulpknop kunt u de hulppagina's van de router openen. Met een klik op 'More Info' (Meer informatie) kunt u op veel pagina's naast bepaalde paragrafen ook om hulp vragen.

ALTERNATIEVE INSTALLATIEMETHODE

6. LAN-instellingen

Toont u de instellingen van de LAN (Local Area Network) –kant van de router. U kunt deze instellingen wijzigen door te klikken op een van de koppelingen (IP Address, Subnet Mask, DHCP Server) of door te klikken op de LAN-snelnavigatiekoppeling links op het scherm.

7. Functies

Toont de status van de NAT, firewall en draadloze functies van de router. U kunt deze instellingen wijzigen door op een van de koppelingen te klikken of op de LAN-snelnavigatiekoppelingen links op het scherm.

8. Internetinstellingen

Toont de instellingen van de internet/WAN-kant van de router die verbinding maakt met het internet. U kunt deze instellingen wijzigen door op de koppelingen te klikken of op de 'Internet/WAN' snelnavigatiekoppeling links op het scherm.

9. Versie-informatie

Toont de versies van de firmware, bootcode, en hardware en het serienummer van de router.

10.Paginanaam

De pagina waarop u zich bevindt, kan door deze naam worden geïdentificeerd. Deze handleiding verwijst soms naar de naam van de pagina's. 'LAN > LAN Settings' bijvoorbeeld verwijst naar de pagina 'LAN Settings' (LAN-instellingen).

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 30

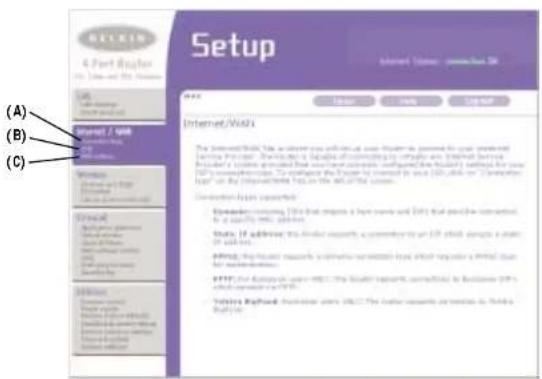

Alternatieve methode stap 4:

Uw router configureren voor aansluiting op uw ISP (Internetserviceprovider). Op het tabblad 'Internet/WAN' kunt u uw router zo afstellen dat deze verbinding kan maken met uw ISP. De router kan met vrijwel elke internetserver verbinding maken mits u de instellingen van de router hebt afgestemd op het type verbinding dat uw ISP gebruikt. De gegevens voor uw verbinding met uw ISP krijgt u van uw ISP. Om de router te configureren volgens de gegevens die uw ISP heeft afgegeven, klikt u op 'Connection Type' (Type verbinding) (A) links op het scherm. Selecteer het type verbinding dat u gebruikt. Als uw ISP u DNS-gegevens heeft geleverd, kunt u door op 'DNS' (B) te klikken DNS-adresinformatie invoeren voor ISP's die specifieke instellingen vereisen. Als uw ISP dat eist, kunt u door te klikken op 'MAC Address' (MAC-adres) (C) het MAC-adres van uw computer klonen of een specifiek WAN MAC-adres invoeren. Als u klaar bent met het aanbrengen van instellingen, geeft de internetstatusindicator de tekst te lezen 'Connection OK' (Verbinding in orde) als uw router correct is geïnstalleerd.

(A) (B) (C) Setup Internet / W/MI Internet/W/MI The Internet/W/MI: It is where you will access your website to your website. This is also the following: www.w/MI: http://www.w/MI: Copyright / W/MI: Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI Internet/W/MI

ALTERNATIEVE INSTALLATIEMETHODEALTERNATIEVE IN

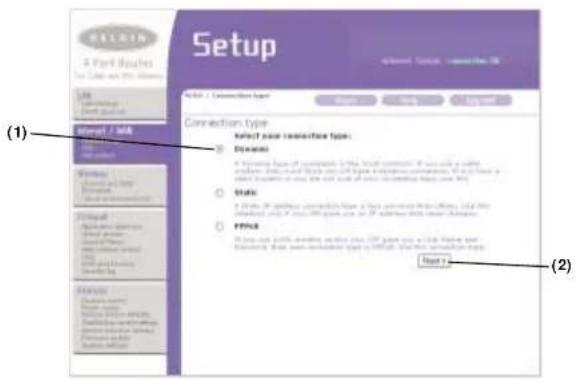

Uw type verbinding Instellen

Op het tabblad voor verbindingstypen kunt u het door u gebruikte type verbinding selecteren. Selecteer het type verbinding dat u gebruikt door op het keuzerondje (1) naast uw type verbinding te klikken en dan te klikken op 'Next' (Volgende) (2).

Bij kabelmodems wordt meestal een dynamisch verbindingstype gebruikt. Meestal kunt u volstaan met het type verbinding in te stellen op 'Dynamic' om de verbinding met uw ISP tot stand te brengen. Sommige typen dynamische verbindingen vereisen bovendien een hostnaam. U kunt uw hostnaam, mits aan u toegekend, invoeren in de daarvoor bestemde ruimte. Deze hostnaam wordt u toegekend door uw ISP. Sommige dynamische verbindingen eisen dat u het MAC-adres kloont van de pc die oorspronkelijk op de modem was aangesloten.

Deze ruimte is bestemd voor het invoeren van een hostnaam die voor uw ISP zichtbaar moet zijn. Voer uw hostnaam hier in en klik op 'Apply Changes' (Wijzigingen aanbrengen) (3). Laat deze ruimte blanco als uw ISP u geen hostnaam heeft toegekend of als u het niet zeker weet,

2. WAN MAC-adres wijzigen

Als uw ISP voor aansluiting op de service een specifiek MAC-adres eist, kunt u een specifiek MAC-adres invoeren of via deze koppeling het MAC-adres van de huidige computer klonen.

ALTERNATIEVE INSTALLATIEMETHODE

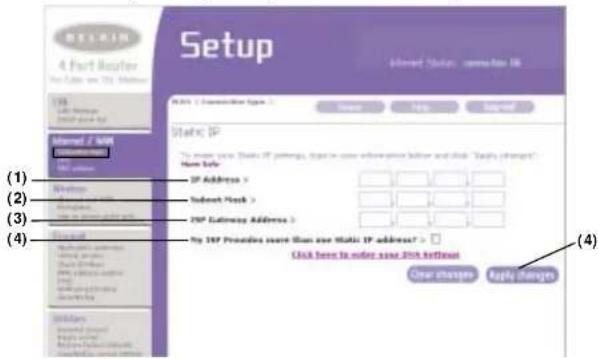

Uw type Internetverbinding instellen op 'Static IP Address'

Het type verbinding dat werkt met statische IP-adressen is minder algemeen dan andere typen verbindingen. Als uw ISP statische IP-adressering gebruikt, hebt u uw IP-adres, subnetmasker en het gateway-adres van uw ISP nodig. Deze informatie is verkrijgbaar bij uw ISP of staat vermeld op de documenten die uw ISP aan u heeft verstrekt.. Vul de gevraagde informatie in en klik vervolgens op 'Apply Changes' (Wijzigingen aanbrengen) (5). Nadat u de noodzakelijke wijzigingen hebt aangebracht, geeft de internetstatusindicator de tekst te lezen 'Connection OK' (Verbinding in orde) als uw router correct is geinstalleerd.

Verstrekt door uw ISP. Voer uw IP-adres hier in.

2. Subnetmasker

Verstrekt door uw ISP. Voer uw subnetmasker hier in.

3. Gatewayadres van uw ISP

Verstrekt door uw ISP. Voer het gatewayadres van uw ISP hier in.

4. Mijn ISP geeft meer dan één statisch IP-adres af

Als uw ISP u meer dan één statisch IP-adres toekent, kan uw router totaal vijf statische WAN IP-adressen verwerken. Selecteer 'My ISP provides more than one static IP address' (Mijn ISP verstrekt meer dan één statisch IP-adres) en voer de extra adressen in.

ALTERNATIEVE INSTALLATIEMETHODE

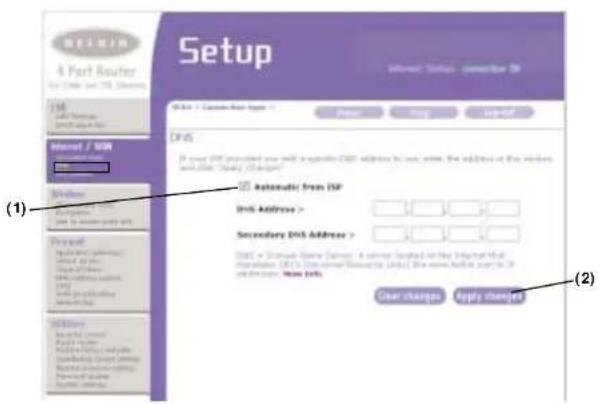

Aangepaste DNS (Domain Name Server) Instellingen aanbrengen

Een Domain Name Server is een server in het internet die URL's (Universal Resource Links) als 'www.belkin.com' vertaalt in IP-adressen. De meeste ISP's verlangen niet van u dat u deze informatie in de router invoert. U moet het vakje 'Automatic from ISP' (1) aankruisen als uw ISP u geen specifiek DNS-adres heeft gegeven. Als u een statisch type IP-verbinding gebruikt, moet u waarschijnlijk een specifiek DNS-adres en een secundair DNS-adres invullen om ervoor te zorgen dat uw verbinding correct functioneert. Als u een dynamisch type verbinding of PPPoE gebruikt, hoeft u waarschijnlijk geen DNS-adres in te vullen. Laat het vakje 'Automatic from ISP' aangekruist. Om de gegevens van het DNS-adres in te voeren, verwijdert u het kruisje uit het vakje bij 'Automatic from ISP' en vult u uw DNS-gegevens in de betreffende vakken in. Klik op 'Apply Changes' (Wijzigingen aanbrengen) (2) om de instellingen op te slaan.

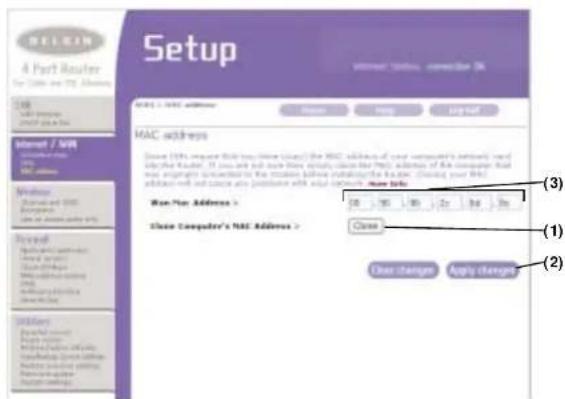

Het (MAC) adres van uw WAN Media Access Controller (MAC) configureren

Alle netwerkcomponenten waaronder kaarten, adapters en routers hebben een uniek 'serienummer' dat bekend is als MAC-adres. Uw ISP slaat het MAC-adres van uw computer doorgaans op en laat alleen die computer verbinding maken met de internetservice. Wanneer u nu de router installeert, wordt diens eigen MAC-adres door de ISP 'bespeurd' en komt er waarschijnlijk geen verbinding tot stand. Belkin omzeilt dat probleem door een kloon (kopie) van het MAC-adres van de computer in de router te implanteren. Dit MAC-adres wordt nu door het systeem van de ISP gezien als het originele MAC-adres waardoor de verbinding tot stand kan komen. Als u niet zeker weet of uw ISP het originele MAC-adres wil zien, kunt u nu voor de zekerheid eenvoudig het MAC-adres klonen van de computer die oorspronkelijk op de modem was aangesloten. Het klonen van dit adres levert voor uw netwerk geen enkel probleem op.

Bij het klonen van uw MAC-adres moet u ervoor zorgen dat u de computer gebruikt die CORSPRONKELIJK WAS AANGESLOTEN op uw modem voordat de router werd geïnstalleerd. Klik op de knop 'Clone' (Klonen) (1). Klik op 'Apply Changes' (Wijzigingen aanbrengen) (2). Uw MAC-adres is nu naar de router gekloond.

Specifieke MAC-adressen invoeren

Onder bepaalde omstandigheden kunt u behoefte hebben aan een specifiek WAN MAC-adres. U kunt zo'n adres met de hand invoeren op het tabblad 'MAC Address'. Vul in de daarvoor bestemde vakken een MAC-adres in en klik op 'Apply Changes' (Wijzigingen aanbrengen) om de wijzigingen op te slaan. Het WAN MAC-adres van de router is nu veranderd in het door u opgegeven MAC-adres.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Van uw internetbrowser kunt u de via het web bereikbare 'Advanced User Interface' (Geavanceerde gebruikersinterface) openen. Typ in uw browser het getal '192.168.2.1' (zonder aanhalingstekens) en niet iets anders als 'http://' of 'www' en druk vervolgens op de entertoets..

In uw browservenster verschijnt nu de homepage van de router.

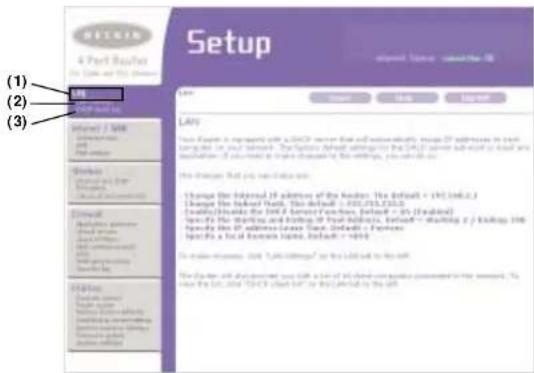

De LAN-instellingen bekijken

Door te klikken op de header van het LAN-tabblad (A) gaat u naar de koppagina van het LAN-tabblad. Hier vindt u een beknopte beschrijving van de functies. Om de instellingen te bekijken of in een of meer LAN-instellingen wijzigingen aan te brengen, klikt u op 'LAN Settings' (LAN-instellingen) (B); om de lijst van aangesloten computers te bekijken, klikt u op 'DHCP client list' (C).

LAN-instellingen wijzigen

Hier kunt u alle instellingen van de interne LAN-setup van de router bekijken en aanpassen.

Het 'IP Address' is het interne IP-adres van de router. Het standaard IP-adres is '192.168.2.1'. Om de geavanceerde installatie-interface te openen, typt u dit adres in de adresbalk van uw browser. U kunt dit adres indien nodig wijzigen. Om het IP-adres te wijzigen, typt u het nieuwe IP-adres in en klikt u op 'Apply Changes' (Wijzigingen aanbrengen). Het IP-adres dat u kiest, moet een niet-routeerbaar IP zijn. Hieronder ziet u een paar voorbeelden van een niet-routeerbaar IP:

192.168.x.x (waarin x elke waarde kan zijn tussen 0 en 255)

10.x.x.x (waarin x elke waarde kan zijn tussen 0 en 255)

2. Subnetmasker

Het subnetmasker hoeft niet te worden veranderd. Dit is een unieke geavanceerde eigenschap van uw Belkin router. Weliswaar kunt u het subnetmasker indien nodig wijzigen maar u kunt beter niets aan het masker veranderen tenzij u daarvoor een goede reden hebt. De standaardinstelling is '255.255.255.0'.

3. DHCP-server

De DHCP-serverfunctie maakt het installeren van een netwerk bijzonder gemakkelijk omdat aan elke computer in het netwerk automatisch een IP-adres wordt toegekend. De standaardinstelling is 'On' (Ingeschakeld). U kunt de DHCP-server indien nodig uitschakelen maar dan moet u wel met de hand een statisch IP-adres instellen voor elke computer in uw netwerk. Om de DHCP-server uit te schakelen, selecteert u 'Off' (Uitgeschakeld) en klikt u op 'Apply Changes' (Wijzigingen aanbrengen).

4. IP-pool

Dit is een voorraad IP-adressen die u in reserve houdt voor dynamische toewijzing aan de computers in uw netwerk. De standaardwaarde is 2–100 (99 computers). Als u dit aantal wilt veranderen, voert u een nieuw start- en eind-IP-adres in en klikt u op 'Apply Changes' (Wijzigingen aanbrengen). De DHCP-server kan honderd IP-adressen automatisch toewijzen. Dit betekent wel dat u geen IP-adressenpool kunt specificeren die groter is dan honderd computers. Als u bijvoorbeeld bij 50 begint, moet u bij 150 of lager eindigen om de limiet van 100 niet te overschrijden. Het start-IP-adres moet altijd een lagere waarde hebben dan het eind-IP-adres.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

5. Leasetijd

De leasetijd is de tijd gedurende welke de DHCP-server het IP-adres voor elke computer bewaart. Het is beter dat de leasetijd ingesteld blijft op 'Forever' (Altijd). Ook de standaardinstelling is 'Forever' (Altijd). Dit betekent dat het door de DHCP-server aan een computer toegewezen IP-adres voor die bepaalde computer nooit verandert. Door het instellen van kortere leasetijden zoals een dag of een uur komen IP-adressen na de gespecificeerde tijdsduur vrij. Dit betekent ook het IP-adres van een bepaalde computer in de loop van tijd zou kunnen veranderen. De andere door u ingestelde geavanceerde functies van de router zoals DMZ of Client IP-filters zijn echter wel afhankelijk van het IP-adres. Daarom is het niet waarschijnlijk dat u het IP-adres wilt wijzigen.

6. Lokale domeinnaam

De standaardinstelling is 'Belkin'. U kunt een lokale domeinnaam (netwerknaam) voor uw netwerk instellen. Het is niet nodig deze instelling te wijzigen tenzij daar een goede reden voor is. U kunt het netwerk elke naam geven die u wilt zoals 'MIJN NETWERK'.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

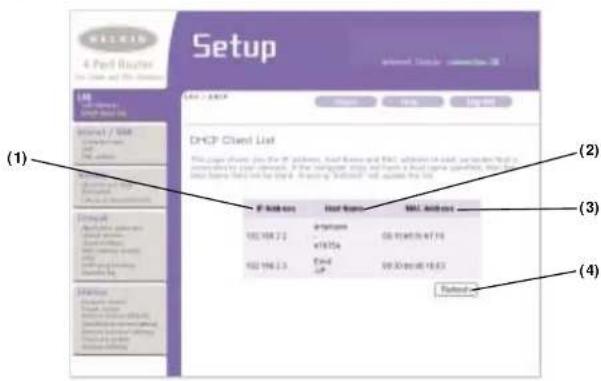

Het tabblad met de DHCP-clientenlijst bekijken

U kunt een lijst bekijken met de computers (clienten genoemd) die op uw netwerk zijn aangesloten. U krijgt een overzicht met het IP-adres (1) van de computer, de hostnaam (2) (mits deze aan computer is toegewezen) en het MAC-adres (3) van de netwerkinterfacekaart (NIC) van de computer. Wanneer u de knop 'Refresh' (Vernieuwen) (4) indrukt, wordt de lijst bijgewerkt. Dit geldt voor alle veranderingen die zijn aangebracht sinds u deze knop het laatst hebt gebruikt.

(1) Setup (2) DHCP Client List (3) (4) (2) (3) (4)

F74219df_F5D7230-4_man.gxd 10-03-2003 15:44 Page 42

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

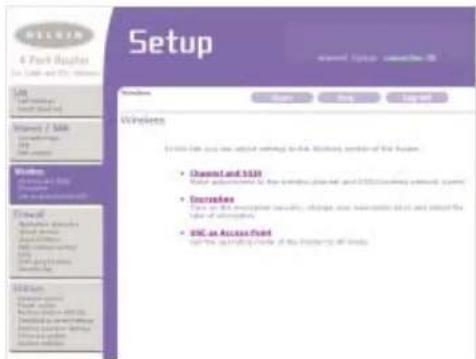

Instellingen van het wireless netwerk configureren

Op het tabblad 'Wireless' (Draadloos) kunt u veranderingen aanbrengen in de instellingen van het wireless netwerk. Op dit tabblad kunt u de naam van het wireless netwerk (SSID), het gebruikte kanaal en de encryptie-instelling veranderen. U kunt de router hier ook configureren voor het gebruik als accesspoint.

HELVIN 4 Park Bushts To Lain and City, 2008 Setup www.163.com Networks LAN LAN/163 Wired / 566 Commoder DNS Wi-Fi Wi-Fi Internet LAN/163 Wired Wired Internet LAN/163 Wi-Fi Wi-Fi Internet LAN/163 Wi-Fi Wi-Fi Internet LAN/163 Wi-Fi Wi-Fi Internet LAN/163 Wi-Fi Wi-Fi

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Naam (SSID) wijzigen van het wireless netwerk

Om uw wireless netwerk te identificeren gebruikt men een naam ofwel SSID (Service Set Identifier). De standaard SSID van de router is 'WLAN'. U kunt deze naam veranderen in alles wat u maar wilt of u kunt hem onveranderd laten. Als er andere wireless netwerken in uw omgeving actief zijn, stelt u het waarschijnlijk op prijs dat uw SSID uniek is (dus niet hetzelfde als die van een ander wireless netwerk in uw omgeving). Om de SSID te veranderen, vult u de SSID in die u wilt gebruiken en klikt u op 'Apply Changes' (Veranderingen aanbrengen). De verandering gaat onmiddellijk in. Als u de SSID verandert, moeten ook uw draadloos werkende computers opnieuw worden geconfigureerd om verbinding te maken met uw nieuwe netwerknaam. Zie de handleiding van uw wireless netwerkadapter voor aanwijzingen hoe u deze verandering moet aanbrengen.

Schakelaar voor wireless modus gebruiken

Uw router kan in twee verschillende wireless modi werken: '54g-Auto' en '54g-Only'. In de modus '54g-Auto' is de router zowel compatibel met wireless cliënten volgens 802.11b als met 54g. Deze modus is de standaardinstelling die ervoor zorgt dat u volledige compatibilitelt geniet met alle met Wi-Fi compatibele apparaten. Stel de router in op de modus '54g-Auto' als uw netwerk bestaat uit zowel 802.11b- als 54g-clïënten. De modus '54g-Only' is uitsluitend compatibel met 54g-clïënten. Deze modus kan nuttig zijn als u geen 802.11b-clïënten hebt die toegang tot uw netwerk wensen. Om de modus te wijzigen, selecteert u de gewenste modus in het vervolgkeuzevak naast 'Wireless Mode' (Wireless modus) en klikt u vervolgens op 'Apply Changes' (Veranderingen aanbrengen).

U kunt kiezen uit verschillende kanalen. In de Verenigde Staten zijn 11 kanalen beschikbaar. In het grootste deel van Europa waaronder het Verenigd Koninkrijk zijn 13 kanalen beschikbaar. Een klein aantal andere landen stelt andere eisen aan het kanaalgebruik. Uw router is geconfigureerd voor het gebruik van de aangewezen kanalen van het land waarin u woont. Het standaardkanaal is 11. Indien nodig kan een ander kanaal worden gekozen. Als er meer wireless netwerken in uw gebied actief zijn, moet uw netwerk op een ander kanaal worden ingesteld dan dat van de andere wireless netwerken. U bereikt het beste resultaat door een kanaal te kiezen dat minstens vijf kanalen verwijderd is van het andere wireless netwerk. Als een ander netwerk bijvoorbeeld kanaal 11 gebruikt, stel uw netwerk dan in op kanaal 6 of lager. Om het kanaal te veranderen, kiest u een kanaal uit de vervolgkeuzelijst. Klik op 'Apply Changes' (Veranderingen aanbrengen). De verandering gaat onmiddellijk in.

Broadcast SSID-functie gebruiken

Let op: Deze geavanceerde functie mag uitsluitend door geavanceerde gebruikers worden toegepast.

Uit het oogpunt van veiligheid kunt u ervoor kiezen de SSID van uw netwerk niet uit te zenden (ofwel te 'broadcasten'). Daardoor blijft de naam van uw netwerk verborgen voor computers die de ether aftasten op de aanwezigheid van wireless netwerken. Om de uitzending van uw SSID stil te leggen, maakt u het vakje naast 'Broadcast SSID' (SSID uitzenden) leeg en klikt u vervolgens op 'Apply changes' (Veranderingen aanbrengen). De verandering gaat onmiddellijk in. Elke computer moet nu worden ingesteld op verbinding maken met uw specifieke SSID; een SSID in de vorm van 'Any' (Elke) wordt niet langer geaccepteerd. Zie de handleiding van uw wireless netwerkadapter voor aanwijzingen hoe u deze verandering moet aanbrengen.

Instellingen voor wireless encryptie wijzigen

Door op het tabblad 'Wireless' (Draadloos) op de koppeling 'Encryptie' (Codering) te klikken, gaat u naar het scherm voor encryptie-instellingen. Om de eerste installatie van uw netwerk zo gemakkelijk mogelijk te maken, wordt de router aan u geleverd met uitgeschakelde encryptie. Als u de encryptie wilt inschakelen, kunt u dat op deze pagina doen. Voor het inschakelen van encryptie is het nodig dat u al uw draadloos werkende computers van dezelfde encryptie-instellingen voorziet als die welke u op de router hebt ingesteld. Zie de handleiding van uw wireless netwerkadapter voor aanwijzingen hoe u deze verandering moet aanbrengen.

U kiest uit twee encryptiemogelijkheden: 64 bit-encryptie en 128 bit-encryptie. Door encryptie wordt uw netwerk veiliger maar ook trager. Ofschoon de netwerkprestaties teruglopen, merken gebruikers van het netwerk van deze verandering waarschijnlijk niets.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Automatische encryptie-instelling met een samengesteld wachtwoord

Opmerking voor Mac-gebruikers: De optie van een samengesteld wachtwoord is niet geschikt voor Apple® AirPort®. Om encryptie voor uw Mac-computer te configureren, moet u gebruik maken van handmatige encryptie zoals beschreven in het volgende hoofdstuk.

1. Selecteer in het vervolgkeuzemenu '64-bit automatically' of '128-bit automatically'.

1. Vul een samengesteld wachtwoord in. Een samengesteld wachtwoord ofwel 'passphrase' heeft dezelfde functie als een wachtwoord ofwel 'password'. Het kan uit een combinatie van cijfers en letters bestaan. Nadat u uw samengestelde wachtwoord hebt ingevuld, klikt u op 'Generate' (Genereren). Als u op 'Generate' (Genereren) klikt, worden de onderstaande sleutelvelden bezet. Let op: 64-bit encryptie genereert vier sleutels en 128-bit encryptie genereert slechts één sleutel. Door op de bijbehorende drukknop te klikken, selecteert u de sleutel die u wilt gebruiken Klik op 'Apply Changes' (Veranderingen aanbrengen).

1. De encryptie in de router is nu ingesteld. Alle computers van uw wireless netwerk moeten nu met hetzelfde wachtwoord worden geconfigureerd. Zie de handleiding van uw wireless netwerkadapter voor aanwijzingen hoe u deze verandering moet aanbrengen.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Handmatige encryptie met een hexadecimale sleutel

Een hexadecimale sleutel is een combinatie van cijfers en letters van A t/m F en van 0 t/m 9. 64-bit sleutels bestaan uit vijf tweecijferige getallen. 128-bit sleutels bestaan uit dertien tweecijferige getallen.

Bijvoorbeeld:

AF OF 4B C3 D4 = 64-bit sleutel

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = 128-bit sleutel

Stel in de onderstaande vakken uw sleutel samen door twee letters van A t/m F en twee cijfers van 0 t/m 9 in te vullen. U gebruikt deze sleutel om de encryptie-instellingen van uw router en uw wireless computers te programmeren.

Opmerking voor Mac-gebruikers: De oorspronkelijke Apple AirPort-apparaten ondersteunen uitsluitend 64-bit encryptie. Apple AirPort 2-apparaten kunnen 64-bit of 128-bit encryptie ondersteunen. Controleer dus eerst welk type apparaat u gebruikt. Als het u niet lukt uw netwerk met 128-bit encryptie te configureren, probeer dan 64-bit encryptie.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

1. Selecteer in het vervolgkeuzemenu '64-bit manually' (64-bit handmatig) of '128-bit manually' (128-bit handmatig).

2. Als u 64-bit encryptie gebruikt, ziet u vier sleutelvelden. Als u 128-bit encryptie gebruikt, ziet u er een sleutelveld. Vul in het sleutelveld/de sleutelvelden de hexadecimale sleutel(s) in die u wilt gebruiken. Als u klaar bent met het invullen van uw sleutels, kies dan de sleutel die u wilt gebruiken door op de bijbehorende drukknop te klikken. Klik op 'Apply Changes' (Veranderingen aanbrengen).

3. De encryptie in de router is nu ingesteld. Alle computers van uw wireless netwerk moeten nu met dezelfde hexadecimale sleutel worden geconfigureerd. Zie de handleiding van uw wireless netwerkadapter voor aanwijzingen hoe u deze verandering moet aanbrengen.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Gebruik van de accesspointmodus

Let op: Deze geavanceerde functie mag uitsluitend door geavanceerde gebruikers worden toegepast. De router kan ook zodanig worden geconfigureerd dat hij als wireless accesspoint fungeert. In deze modus is het gebruik van de functie 'NAT IP-sharing' en van de DHCP-server niet mogelijk. In accesspointmodus moet de router worden geconfigureerd met een IP-adres dat zich in hetzelfde subnet bevindt als het overige netwerk waarmee u een koppeling tot stand wilt brengen. Het standaard IP-adres is 192.168.2.254 en het subnetmasker is 255.255.255.0. Deze kunnen naar behoefte worden aangepast.

1. U schakelt de accesspointmodus in door op het tabblad 'Use as Access Point only' (Alleen als accesspoint gebruiken) 'Enable' (Inschakelen) te kiezen. Door de keus van deze optie bent u in staat de IP-instellingen te veranderen.
2. Stel uw IP-instellingen in overeenstemming met uw netwerk in. Klik op 'Apply Changes' (Veranderingen aanbrengen).
3. Sluit een kabel aan vanaf de WAN-poort op de router naar uw bestaande netwerk.

De router fungeert nu als accesspoint. Om de geavanceerde gebruikersinterface van de router opnieuw te openen, typt u het door u gespecificeerde IP-adres in de navigatiebalk van uw browser. De encryptie-instellingen, MAC-adresfiltering, SSID en het kanaal kunt u normaal instellen.

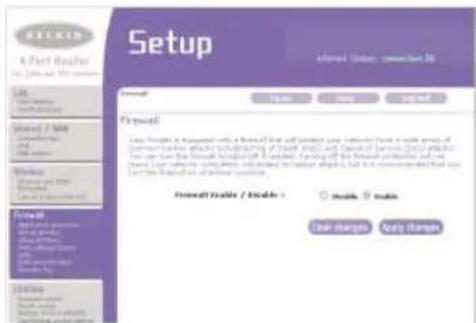

Uw router is voorzien van een brandmuur ofwel firewall die uw netwerk beschermt tegen uiteenlopende hackeraanvallen zoals:

De brandmuur camoufler ook gewone poorten die vaak gebruikt worden om netwerken aan te vallen. Deze poorten lijken nu onzichtbaar waardoor zij als doelwit van de aanstaande hacker eenvoudig niet bestaan. U kunt de firewallfunctie eventueel uitschakelen hoewel het aanbeveling verdient de firewall ingeschakeld te laten. Door uitschakeling van de beschermende brandmuur ligt uw netwerk weliswaar niet volledig open voor hackeraanvallen maar nogmaals, de firewall kan beter ingeschakeld blijven.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 52

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

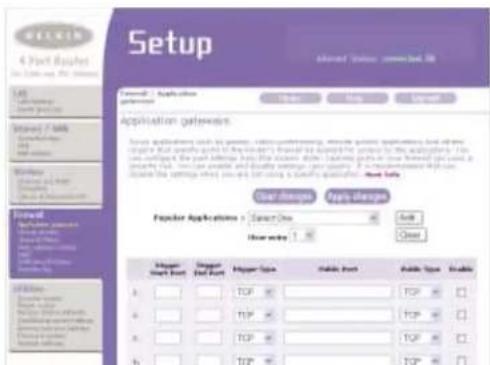

Port-forwarding instellingen configureren

Van applicatiegateways kunt u bepaalde poorten open stellen voor bepaalde applicaties. Daardoor kunnen deze probleemloos samenwerken met de Network Address Translation (NAT) functie van de router. U kunt hierbij kiezen uit een reeks populaire applicaties. U kunt bijvoorbeeld een applicatie selecteren in de vervolgkeuzelijst waarna de correcte instellingen in de router worden geprogrammeerd. Als de applicatie die u wilt gebruiken hierin niet voorkomt, kijk dan op het tabblad 'Virtual Servers' (Virtuele servers) door links in het scherm op 'Virtual Servers' te klikken. Als u de gezochte applicatie niet in de schermen 'Application Gateways' of 'Virtual Servers' kunt vinden, neem dan contact op met de verkoper van de applicatie om vast te stellen welke poorten geconfigureerd moeten worden. U kunt deze poortinformatie handmatig in de router vastleggen.

Selecteer de gezochte applicatie in de vervolgkeuzellijst. Klik op 'Add' (Toevoegen). De instellingen worden overgestuurd naar de volgende beschikbare ruimte in het scherm. Klik op 'Apply Changes' (Wijzigingen aanbrengen) om de instelling voor deze applicatie op te slaan. Om een applicatie te verwijderen, selecteert u het nummer van de regel die u wilt verwijderen en vervolgens klikt u op 'Clear' (Leegmaken).

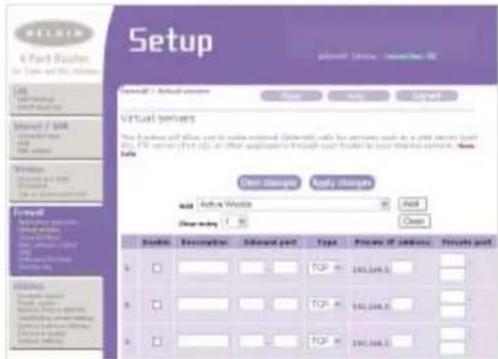

Met de functie 'Virtual Servers' kunt u externe (internet-)oproepen voor diensten als een webserver (poort 80), FTP-server (poort 21) of andere applicaties via uw router naar uw interne netwerk routeren. Omdat uw interne computers door een brandmuur worden beveiligd, kunnen computers buiten uw netwerk (via het internet) hen niet bereiken omdat zijn 'onzichtbaar' zijn. Er is een lijst van veel voorkomende applicaties beschikbaar voor het geval dat u de functie van de virtuele server voor een specifieke applicatie moet configureren. Als u de gezochte applicatie hierin niet kunt vinden, neem dan contact op met de applicatieleverancier om geïnformeerd te worden welke poortinstellingen u nodig hebt.

Selecteer de gezochte applicatie in de vervolgkeuzelijst. Klik op 'Add' (Toevoegen). De instellingen worden overgestuurd naar de volgende beschikbare ruimte in het scherm. Klik op 'Apply Changes' (Wijzigingen aanbrengen) om de instelling voor deze applicatie op te slaan. Om een applicatie te verwijderen, selecteert u het nummer van de regel die u wilt verwijderen en vervolgens klikt u op 'Clear' (Leegmaken).

Instellingen handmatig in de virtuele server invoeren

Om instellingen handmatig in te voeren, typt u het IP-adres in het vak voor de interne (server) computer, geeft u de poort(en) op die gepasseerd moeten worden (met een komma tussen meerdere poorten), selecteert u het poorttype (TCP of UDP) en klikt u op 'Apply Changes' (Wijzigingen aanbrengen).

U kunt per intern IP-adres slechts een poort passeren. U neemt een zeker risico door poorten in uw firewall te openen. U kunt instellingen zeer snel in- en uitschakelen. Het verdient aanbeveling de instellingen uit te schakelen wanneer u een bepaalde applicatie niet gebruikt.

F74219df_F5D7230-4_man.gxd 10-03-2003 15:44 Page 56

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

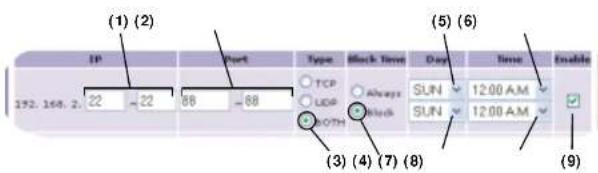

Client IP-filters Instellen

U kunt de router zo configureren dat de toegang tot het internet, e-mail en andere netwerkdiensten op bepaalde dagen en uren gesloten is. Deze beperking kan worden ingesteld voor een enkele computer, een reeks computers of alle computers.

Om bijvoorbeeld de toegang tot het internet voor een enkele computer af te sluiten, moet u het IP-adres van de beoogde computer invoeren in de IP-velden (1). Vervolgens vult u in de beide poortvelden het getal '88' in (2). Selecteer 'Both' (Beide) (3). Selecteer 'Block' (Blokkeren) (4). U kunt ook 'Always' (Altijd) kiezen om de toegang permanent af te sluiten. Selecteer bovenaan de startdatum (5), bovenaan de starttijd (6), onderaan de einddatum (7) en onderaan de stoptijd (8). Selecteer 'Enable' (Inschakelen) (9). Klik op 'Apply Changes' (Veranderingen aanbrengen). De computer op het door u opgegeven IP-adres heeft nu binnen de door u aangegeven periode geen toegang tot het internet. Let op: Zorg dat u de juiste tijdzone selecteert onder 'Utilities> System Settings> Time Zone'.

Het MAC-adressenfilter is een krachtig beveiligingsinstrument waarmee u kunt aangeven welke computers toegang hebben tot het netwerk. Elke computer die probeert het netwerk binnen te komen maar die niet in de filterlijst voorkomt, wordt de toegang geweigerd. Wanneer u deze functie inschakelt, moet u van elke cliënt (computer) van uw netwerk het MAC-adres invoeren om deze toe te laten tot uw netwerk. Met de functie 'Block' (Blokkeren) kunt u de toegang tot het netwerk voor elke computer eenvoudig in- en uitschakelen zonder dat u verplicht bent het MAC-adres van deze computer aan de lijst toe te voegen of daaruit te verwijderen.

Om deze functie in te schakelen, selecteert u 'Enable MAC Address Filtering' (MAC-adresfilter activeren (1). Voer vervolgens het MAC-adres in van elke computer van uw netwerk door in de betreffende ruimte te klikken (2) en het MAC-adres in te voeren van de computer die u aan de lijst wilt toevoegen. Klik op 'Add' (Toevoegen) (3) en daarna op 'Apply Changes' (Wijzigingen aanbrengen) om de instellingen op te slaan. Om een MAC-adres uit de lijst te verwijderen, klikt u eenvoudig op 'Delete' (Wissen) naast het MAC-adres dat u wilt verwijderen. Klik op 'Apply Changes' (Wijzigingen aanbrengen) om de instellingen op te slaan.

Let op: Het MAC-adres van de computer waarmee u toegang hebt tot de administratieve functies van de router (dus de computer die u nu gebruikt) kunt u niet verwijderen.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

De gedemilitariseerde zone (DMZ) activeren

Met de DMZ-functie kunt u een van de computers van uw netwerk buiten de firewall plaatsen. Dit kan bijvoorbeeld nodig zijn als de brandmuur bij een bepaalde applicatie als een game of videoconferencing problemen veroorzaakt Het is raadzaam deze functie alleen tijdelijk in te schakelen. De computer in de gedemilitariseerde zone wordt namelijk NIET beschermd tegen hackeraanvallen.

Setup Form 1.0 Form 2.0 Form 3.0 Form 4.0 Form 5.0 Form 6.0 Form 7.0 Form 8.0 Form 9.0 Form 10.0 Form 11.0 Form 12.0 Form 13.0 Form 14.0 Form 15.0 Form 16.0 Form 17.0 Form 18.0 Form 19.0 Form 20.0 Form 21.0 Form 22.0 Form 23.0 Form 24.0 Form 25.0 Form 26.0 Form 27.0 Form 28.0 Form 29.0 Form 30.0 Form 31.0 Form 32.0 Form 33.0 Form 34.0 Form 35.0 Form 36.0 Form 37.0 Form 38.0 Form 39.0 Form 40.0 Form 41.0 Form 42.0 Form 43.0 Form 44.0 Form 45.0 Form 46.0 Form 47.0 Form 48.0 Form 49.0 Form 50.0 Form 51.0 Form 52.0 Form 53.0 Form 54.0 Form 55.0 Form 56.0 Form 57.0 Form 58.0 Form 59.0 Form 60.0 Form 61.0 Form 62.0 Form 63.0 Form 64.0 Form 65.0 Form 66.0 Form 67.0 Form 68.0 Form 69.0 Form 70.0 Form 71.0 Form 72.0 Form 73.0 Form 74.0 Form 75.0 Form 76.0 Form 77.0 Form 78.0 Form 79.0 Form 80.0 Form 81.0 Form 82.0 Form 83.0 Form 84.0 Form 85.0 Form 86.0 Form 87.0 Form 88.0 Form 89.0 Form 90.0 Form 91.0 Form 92.0 Form 93.0 Form 94.0 Form 95.0 Form 96.0 Form 97.0 Form 98.0 Form 99.0 Form 100.0

Om een computer in de DMZ te plaatsen, voert u de laatste twee cijfers van zijn IP-adres in het IP-veld in en selecteert u 'Enable' (Activeren). Klik op 'Apply Changes' (Wijzigingen aanbrengen) waardoor de wijziging van kracht wordt. Als u meerdere statische WAN IP-adressen gebruikt, kunt u aangeven aan welk WAN IP-adres de DMZ-host wordt gericht. Vul het WAN IP-adres in waaraan de DMZ-host moet worden gericht, voer de laatste twee cijfers in van het IP-adres van de DMZ-hostcomputer, selecteer 'Enable' (Activeren) en klik op 'Apply Changes' (Wijzigingen aanbrengen).

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 60

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

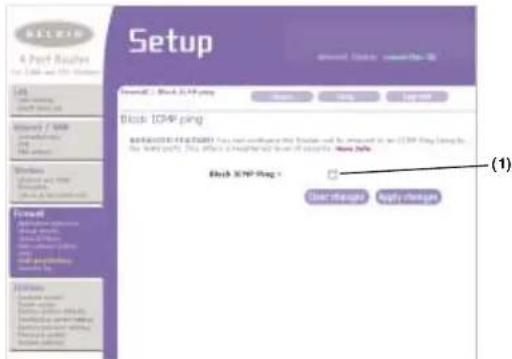

ICMP-pings blokkeren

Computerhackers maken gebruik van een techniek die bekend is onder de naam 'pingen' om potentiële slachtoffers op het internet te vinden. Door een bepaald IP-adres te pingen en vervolgens een antwoordbericht van dat IP-adres af te wachten, kan een hacker bepalen of er op dat adres wellicht iets van zijn gading is. De router kan zo worden ingesteld dat hij niet op ICMP-pings van buiten reageert. Hierdoor wordt de veiligheidsmarge van uw router verhoogd.

Setup Close: Close - check-in Block 1049 ping Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in Close: Close - check-in (1) Close change Apply change

Om het ping-antwoordbericht uit te schakelen, selecteert u 'Block ICMP Ping' (ICMP-ping blokkeren) (1) en klikt u op 'Apply Changes' (Wijzigingen aanbrengen). De router reageert nu niet op ICMP-pings.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Tabblad Utilities

In dit scherm kunt u verschillende parameters van de router beheren en bepaalde administratieve taken uitvoeren.

F74219df_F5D7230-4_man.gxd 10-03-2003 15:44 Page 62

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Router opnieuw starten

Als de werking van de router niet meer optimaal is, kan het soms nodig zijn de router opnieuw te starten. De configuratie-instellingen van de router worden door opnieuw starten NIET gewist.

De router opnieuw starten om de normale werking te herstellen

1. Klik op de knop 'Restart Router' (Router opnieuw starten)
2. Nu verschijnt het volgende bericht. Klik op 'OK'.

1. Nu verschijnt het volgende bericht. Het opnieuw starten van de router kan tot 60 seconden duren. Tijdens het opnieuw starten mag u de stroomvoorziening van de router niet uitschakelen.

1. Op uw beeldscherm verschijnt een aftelklok van 60 seconden. Wanneer het aftellen bij nul stopt, is de router opnieuw gestart. De homepage van de router moet automatisch verschijnen. Is dat niet het geval, vul dan het adres van de router (standaard = 192.168.2.1) in op de navigatiebalk van uw browser.

Wanneer u deze optie gebruikt, worden alle instellingen in de router naar de standaardinstellingen teruggezet. Het is verstandig eerst van uw eigen instellingen een reservekopie te maken voordat u de standaardinstellingen herstelt.

1. Nu verschijnt het volgende bericht. Klik op 'OK'.

1. Nu verschijnt het volgende bericht. Tot het herstellen van de standaardinstellingen behoort ook dat de router opnieuw wordt opgestart. Deze procedure kan tot 60 seconden duren. Tijdens het opnieuw starten mag u de stroomvoorziening van de router niet uitschakelen.

1. Op uw beeldscherm verschijnt een aftelklok van 60 seconden. Wanneer het aftellen bij nul stopt, zijn de standaardinstellingen van de router hersteld. De homepage van de router moet automatisch verschijnen. Is dat niet het geval, vul dan het adres van de router (standaard = 192.168.2.1) in op de navigatiebalk van uw browser.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Huldige configuratie opslaan

Van deze functie kunt u de huidige configuratie van het wireless accesspoint opslaan. Door een reservekopie te maken van uw huidige configuratie kunt u deze in het geval van verlies of beschadiging herstellen. Het is raadzaam een reservekopie te maken van uw huidige configuratie voordat u uw firmware bijwerkt.

1. Klik op 'Save' (Opslaan). Er gaat een venster open met de naam 'File Download' (Bestand downloaden). Klik op 'Save' (Opslaan).

1. Er gaat een venster open waarin u de locatie kunt aangeven waar u het configuratiebestand wilt opslaan. Selecteer een locatie. U kunt het bestand elke naam geven die u wilt of de standaardbenaming 'Config' gebruiken. Zorg dat u het bestand een naam geeft die u later gemakkelijk kunt terugvinden. Wanneer u de locatie en de naam van het bestand hebt gekozen, klikt u op 'Save' (Opslaan).

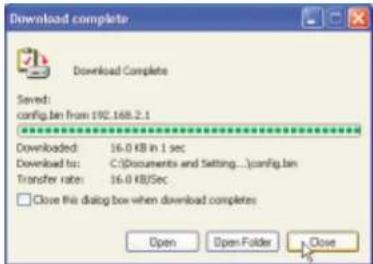

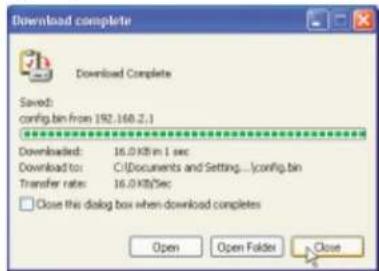

1. Wanneer het bestand is opgeslagen, ziet u het onderstaande venster. Klik op 'Close' (Sluiten).

De configuratie is nu opgeslagen.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Vorige configuratie herstellen

Met deze optie kunt u een configuratie herstellen die u eerder hebt opgeslagen.

1. Klik op 'Browse' (Bladeren). Er gaat een verster open waarin u de locatie van het configuratiebestand kunt selecteren. Alle configuratiebestanden hebben de extensie '.bin'. Zoek het configuratiebestand op dat u wilt herstellen en dubbelklik erop.

1. U krijgt de vraag of u wilt doorgaan. Klik op 'OK'.

1. Er verschijnt een herinneringsvenster. De herstelprocedure van uw configuratiebestand kan tot 60 seconden in beslag nemen. Klik op 'OK'.

1. Op uw beeldscherm verschijnt een aftelklok van 60 seconden. Wanneer het aftellen bij nul stopt, is de oorspronkelijke configuratie van de router hersteld. De homepage van de router moet automatisch verschijnen. Is dat niet het geval, vul dan het adres van de router (standaard = 192.168.2.1) in op de navigatiebalk van uw browser.

Belkin kan in de loop van tijd nieuwe versies van de firmware van de router publiceren. Nieuwe firmwareversies bevatten verbeteringen van functies en oplossingen voor eventuele problemen. Wanneer Belkin nieuwe firmware publiceert, kunt u de firmware downloaden van de Belkin update-website en de firmware van router bijwerken tot en met de nieuwste versie.

Nieuwe firmwareversies ophalen

Met de knop 'Check Firmware' (Firmware opzoeken) (1) kunt u onmiddellijk nagaan of er eventueel een nieuwe firmwareversie beschikbaar is. Wanneer u op deze knop klikt, verschijnt een nieuw browservenster met de mededeling dat er wel of geen nieuwe firmware beschikbaar is. Als een nieuwe versie beschikbaar is, kunt u deze downloaden.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 70

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Nieuwe firmwareversies downloaden

Als u op de knop 'Check Firmware' (Firmware controleren) klikt en er inderdaad een nieuwe firmwareversie beschikbaar is, ziet u een scherm als dit.

1. Om de nieuwe firmwareversie te downloaden, klikt u op 'Download'.

1. Er gaat een venster open waarin u de locatie kunt aangeven waar u het firmwarebestand wilt opslaan. Selecteer een locatie. U kunt het bestand elke naam geven die u wilt of de standaardbenaming gebruiken. Zorg dat u het bestand ergens onderbrengt waar u het later gemakkelijk kunt terugvinden. Wanneer u deze locatie hebt gekozen, klikt u op 'Save' (Opslaan).

1. Wanneer het bestand is opgeslagen, ziet u het volgende venster. Klik op 'Close' (Sluiten).

Het downloaden van de firmware is voltooid. Om de firmware bij te werken, gaat u te werk als aangegeven in het volgende hoofdstuk 'Firmware van de router bijwerken'.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 72

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Firmware van de router bijwerken

1. Op het tabblad 'Firmware Update' (Firmware bijwerken) klikt u op 'Browse' (Bladeren) (2). Er gaat een venster open waarin u de locatie van het bijgewerkte firmwarebestand kunt selecteren. Alle firmwarebestanden hebben de extensie '.dlf'.

Choose File Look in My Documents My Music My Pictures FIDAC24 - 4P <0.00.012.dwg Type: DLF File Date Modified: 10/9/2002-1:34 AM Size: 800 KB

1. Blader naar het firmwarebestand dat u hebt gedownload. Selecteer het bestand door dubbel te klikken op de bestandsnaam.
2. Het venster 'Update Firmware' (Firmware bijwerken) toont nu de locatie en de naam van het firmwarebestand dat u zojuist hebt geselecteerd. Klik op 'Update' (Bijwerken).

1. U krijgt de vraag of u zeker weet dat u wilt doorgaan. Klik op 'OK'.

1. U krijgt nu nog een bericht te zien. Dit bericht laat u weten dat de router mogelijk pas na een minuut reageert tijdens het laden van de firmware in de router en het opnieuw starten van de router. Klik op 'OK'.

1. Op uw beeldscherm verschijnt een aftelklok van 60 seconden. Wanneer het aftellen bij nul stopt, is het bijwerken van de firmware van de router voltooid. De homepage van de router moet automatisch verschijnen. Is dat niet het geval, vul dan het adres van de router (standaard = 192.168.2.1) in op de navigatiebalk van uw browser.

Het bijwerken van de firmware is voltooid.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Systeeminstellingen wijzigen

Op het tabblad 'Systems Settings' (Systeeminstellingen) kunt u een nieuw beheerderswachtwoord invoeren, de tijdzone instellen, extern beheer inschakelen en de NAT-functie van de router aan en uit zetten.

Beheerderswachtwoord instellen of wijzigen

De router wordt geleverd zonder vooraf geprogrammeerd wachtwoord. Als u om veiligheidsredenen een wachtwoord wilt gebruiken, kunt u dat hier ingeven. Schrijf uw wachtwoord op en bewaar het op een veilige plaats omdat u het nodig hebt als in de toekomst op de router moet inloggen. Het is ook verstandig een wachtwoord in te stellen als u van plan bent de mogelijkheid van extern beheer van uw router te gebruiken.

Inlog-timeoutinstelling wijzigen

Met de optie inlog-timeout kunt u de maximale tijdsduur instellen waarbinnen u ingelogd kunt blijven op de Advanced Setup Interface (Geavanceerde installatie-interface) van de router. De timer start als er geen activiteit is geweest. U hebt bijvoorbeeld een aantal wijzigingen in de Advanced Setup Interface aangebracht en daarna uw computer alleen gelaten zonder op 'Logout' (Afmelden) te klikken. Aangenomen dat de timeout is ingesteld op 10 minuten, dan loopt de inlogsessie af 10 minuten nadat u de router alleen hebt gelaten. Als u nu meer veranderingen wilt aanbrengen, bent u verplicht opnieuw op de router in te loggen. Deze inlog-timeutoptie is bedoeld als extra beveiliging en staat standaard ingesteld op 10 minuten. Let op: Er kan slechts één computer tegelijk ingelogd zijn op de Advanced Setup-Interface.

GEBRUIK VAN DE GEAVANCEERDE WEB-GEBRUIKERSINTERFACE

Tijd en tijdzone instellen

De tijdklok van de router wordt geregeld via de aansluiting op een SNTP (Simple Network Time Protocol) server. Hierdoor loopt de systeemklok van de router synchroon met de tijd van het wereldwijde internet. De gesynchroniseerde klok in de router wordt gebruikt voor de registratie van de beveiligingslog en de aansturing van het cliëntfilter. Selecteer de tijdzone waarin u gevestigd bent. Als u in een land woont dat de zomer- en wintertijd volgt, zet dan een kruisje in het selectievakje naast 'Enable Daylight Saving' (Zomer/wintertijd inschakelen). De systeemklok geeft niet onmiddellijk na inschakeling de juiste tijd aan. De router heeft ten minste 15 minuten nodig om een verbinding op te bouwen met de tijdservers op het internet en voor het ontvangen van een antwoordsignaal. U kunt de klok niet zelf instellen.

Extern beheer inschakelen

ZORG DAT U HET BEHEERDERSWACHTWOORD HEBT INGESTELD voordat u deze geavanceerde functie van uw Belkin router inschakelt. De functie 'Remote Management' (Extern beheer) biedt u de mogelijkheid vanaf elke internetlocatie ter wereld de instellingen van uw router te wijzigen. Er zijn twee methoden voor het op afstand beheren van de router. Met de eerste kunt u de router vanaf elke internetlocatie openen door het selecteren van 'Any IP address can remotely manage the Router' (Elk IP-adres kan de router op afstand beheren). Door uw WAN IP-adres in te voeren op ongeacht welke computer op het internet, krijgt u een inlogscherm te zien waarop u het wachtwoord van uw router moet invullen. De tweede methode is een specifiek IP-adres uitsluitend te bestemmen voor extern beheer van de router. Dit is veiliger maar minder praktisch. Bij deze methode vult in de daarvoor bestemde ruimte het IP-adres in van de locatie waar vandaan u de router wilt openen en selecteert u 'Only this IP address can remotely manage the Router' (Uitsluitend dit IP-adres kan de router op afstand beheren). STEL UW BEHEERDERSWACHTWOORD IN voordat u van deze mogelijkheid gebruik maakt! Als u geen wachtwoord invult, loopt uw router het risico van indringers.

Let op: Deze geavanceerde functie mag uitsluitend door geavanceerde gebruikers worden toegepast.

ZORG DAT U HET BEHEERDERSWACHTWOORD HEBT INGESTELD voordat u deze functie inschakelt. Door middel van Network Address Translation (NAT) kan uw router het ene IP-adres dat door uw ISP aan u is toegekend, delen met de andere computers van uw netwerk. Deze functie dient uitsluitend te worden gebruikt als uw ISP u meedere IP-adressen toekent of als u NAT moet uitschakelen in verband met een geavanceerde systeemconfiguratie. Als u over slechts één IP-adres beschikt en u schakelt NAT uit, kunnen de computers van uw netwerk geen toegang krijgen tot het internet. Ook andere problemen zijn niet uitgesloten. Door het uitschakelen van NAT worden uw firewallfuncties niet uitgeschakeld.

NAT Enabling:

UPnP (Universal Plug-and-Play is weer een andere geavanceerde mogelijkheid die uw Belkin router u biedt. Het is een technologie die naadloze voice messaging, video messaging, games en andere applicaties mogelijk maakt die voldoen aan UPnP. Sommige applicaties vereisen dat de firewall van de router op een bepaalde manier is geconfigureerd om correct te functioneren. Hiervoor moeten meestal de TCP- en UDP-poorten worden geopend en in sommige gevallen triggerpoorten worden ingesteld. Applicaties die voldoen aan UpnP kunnen met de router communiceren, in principe om de router te 'zeggen' op welke wijze de firewall moet worden geconfigureerd. De router wordt geleverd met uitgeschakelde UPnP-functie. Als u applicaties gebruikt die voldoen aan UpnP en u wilt profiteren van de mogelijkheden van UpnP dan heeft het zin de UPnP-functie in te schakelen. U selecteert eenvoudig 'Enable' (Inschakelen) in de sectie 'UPnP Enabling' (UPnP inschakelen) van het tabblad 'Utilities' (Hulpprogramma's). Kilk op 'Apply Changes' (Wijzigingen aanbrengen) om de wijziging op te slaan.

UPNP Enabling

Deze innovatie voorziet de router van de ingebouwde mogelijkheid om automatisch naar nieuwe firmwareversies te speuren en u te waarschuwen zodra een nieuwe firmwareversie beschikbaar is. Wanneer u inlogt op de geavanceerde interface van de router voert deze een controleprocedure uit om te kijken of er nieuwe firmware beschikbaar is. Is dat inderdaad het geval, dan wordt u gewaarschuwd. U bepaalt zelf of u de nieuwe firmwareversie wilt downloaden of niet. Bij aflevering is deze functie op de router ingeschakeld. Als u deze mogelijkheid wilt uitschakelen, selecteert u 'Disable' (Uitschakelen) en klikt u op 'Apply Changes' (Wijzigingen aanbrengen).

Installeer de computer die aangesloten is op de kabel- of DSL-modem EERST met gebruikmaking van deze stappen. U kunt deze stappen ook gebruiken om computers aan uw router toe te voegen nadat de router geconfigureerd is voor aansluiting op het internet.

Netwerkinstellingen onder Mac OS (tot 9.x) handmatig configureren

1. Open het 'Apple' menu. Selecteer 'Control Panels' en dan 'TCP/IP'.
2. U ziet nu het TCP/IP-configuratiescherm. Selecteer 'Ethernet Built-In' of 'Ethernet' in het 'Connect via:' vervolgmenu (1).

(1) Connect Port: Ethernet $ Setup Configure: Manually $

1. Naast 'Configure' (2), als 'Manually' (Handmatig) is geselecteerd, moet uw router ook worden geconfigureerd voor een statisch type IP-verbinding. Schrijf de adresinformatie in de onderstaande tabel. U moet deze informatie in de router invoeren.

1. Als dit niet al bij 'Configure' is ingesteld, kiest u 'Using DHCP Server' (Gebruikt DHCP-server). Hierdoor geeft u de computer de opdracht bij de router een IP-adres op te halen.

TCP/IP Connect via: Ethernet Setup Configure: Using DHCP Server

1. Sluit het venster. Als u veranderingen hebt aangebracht, verschijnt het volgende venster. Klik op 'Save' (Opslaan).

Start de computer opnieuw. Wanneer de computer opnieuw is opgestart, zijn uw netwerkinstellingen nu geconfigureerd voor gebruik met de router.

NETWERKINSTELLINGEN HANDMATIG CONFIGUREREN

Netwerkinstellingen onder Mac OS X handmatig configureren

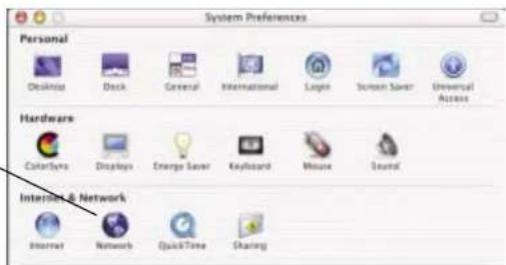

1. Klik op het pictogram 'System Preferences' (Systeemvoorkeuren).

1. Selecteer 'Network' (Netwerk) (1) in het menu 'System Preferences' (Systeemvoorkeuren).

(1)

System Preferences Personal Desktops Deck General International Layers Screen Saver Universal Access Hardware Cartoon Displays Energy Saver Keyboard Mouse Desktop Internal & Network Internet Network QuickTime Sharing

1. Selecteer 'Built-in Ethernet' (Ingebouwd Ethernet) (2) naast 'Show in the Network menu' (In netwerkmenu tonen).

(2) (3) Configure: Using DHCP IP Address: Submitted Mask: 255.255.255.0 Router: 10.10.2.3 DHCP Client ID: Optional Ethernet Address: 00-01-05-06-07-08 Domain Name Servers: Openout Search-Domains: Openout Example: sapi.com.sariinfo.net

82

NETWERKINSTELLINGEN HANDMATIG CONFIGUREREN

1. Selecteer het tabblad 'TCP/IP' (3). Naast 'Configure' (Configureren) (4) moet nu 'Manually' (Handmatig) of 'Using DHCP' (Gebruikt DHCP) te zien zijn. Is dat niet het geval, ga dan naar het tabblad PPPoE (5) en zorg dat 'Connect using PPPoE' (Met behulp van PPPoE aansluiten) NIET is geselecteerd. Is dat wel het geval, dan moet u uw router configureren voor een PPPoE-verbindingstype met gebruikmaking van uw gebruikersnaam en wachtwoord.
2. Als 'Manually' (Handmatig) is geselecteerd, moet uw router worden geconfigureerd voor een statisch type IP-verbinding. Schrijf de adresinformatie in de onderstaande tabel. U moet deze informatie in de router invoeren.

1. Als dit niet al is geselecteerd, selecteert u behalve 'Configure' (Configureren) ook 'Using DHCP' (Gebruikt DHCP) (4) en klikt u vervolgens op 'Apply Now' (Nu toepassen).

Uw netwerkinstellingen zijn nu geconfigureerd voor gebruik met de router.

NETWERKINSTELLINGEN HANDMATIG CONFIGUREREN

1. Klik op 'Start', 'Settings' (Instellingen) en vervolgens 'Control Panel' (Configuratiescherm).
2. Dubbelklik op het pictogram 'Network and dial-up connections' (Netwerk- en inbelverbindingen) (Windows 2000) of het pictogram 'Network' (Netwerk) (Windows XP).

3. Klik met uw rechter muisknop op de 'Local Area Connection' (Lokale verbinding) die is gekoppeld aan uw netwerkadapter en selecteer 'Properties' (Eigenschappen) in het vervolgmenu.

4. In het venster 'Local Area Connection Properties' klikt u op 'Internet Protocol (TCP/IP)' en klik u op de knop 'Properties' (Eigenschappen). Nu verschijnt het volgende scherm:

5. Als 'Use the following IP address' (Gebruik het volgende IP-adres) (2) is geselecteerd, moet uw router worden geconfigureerd voor een statisch type IP-verbinding. Schrijf de adresinformatie in de onderstaande tabel. U moet deze informatie in de router invoeren.

6. Als dit niet al is geselecteerd, selecteert u 'Obtain an IP address automatically' (1) en 'Obtain DNS server address automatically' (3). Klik op 'OK'.

Uw netwerkinstellingen zijn nu geconfigureerd voor gebruik met de router.

NETWERKINSTELLINGEN HANDMATIG CONFIGUREREN

1. Klik in het vervolgmenu met uw rechter muisknop op 'My Network Neighborhood' (Mijn netwerkomgeving).
2. Selecteer TCP/IP -> settings' (TCP/IP-instellingen) voor uw geïnstalleerde netwerkadapter. U krijgt nu het volgende venster te zien.

1. Als 'Specify an IP address' (IP-adres specificeren) is geselecteerd, moet uw router worden geconfigureerd voor een statisch type IP-verbinding. Schrijf de adresinformatie in de tabel op pagina 86. U moet deze informatie in de router invoeren.
2. Schrijf het IP-adres en subnetmasker over van het tabblad 'IP Address' (IP-adres) (3).
3. Klik op het tabblad 'Gateway' (2). Schrijf het gatewayadres in het diagram.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 86

NETWERKINSTELLINGEN HANDMATIG CONFIGUREREN

1. Klik op het tabblad 'DNS Configuration' (DNS-configuratie) (1). Schrijf het DNS-adres/de DNS-adressen in het diagram.

1. Als dit niet al is geselecteerd, selecteert u op het tabblad voor IP-adressen 'Obtain IP address automatically' (IP-adres automatisch ophalen). Klik op 'OK'. Start de computer opnieuw. Wanneer de computer opnieuw is opgestart, zijn uw netwerkinstellingen nu geconfigureerd voor gebruik met de router.

AANBEVOLEN INSTELLINGEN VAN DE WEBBROWSER

Meestal hoeft u aan de instellingen van uw webbrowser niets te veranderen. Als u problemen hebt met het openen van het internet of de geavanceerde via het web bereikbare gebruikersinterface, wijzig dan de huidige instellingen van uw browser in de aanbevolen instellingen die u in dit hoofdstuk vindt.

Internet Explorer 4.0 of hoger.

1. Start uw webbrowser. Selecteer 'Tools' en vervolgens 'Internet Options' (Internet-opties).

1. In het scherm 'Internet Options' (Internetopties) vindt u drie keuzemogelijkheden. 'Never dial a connection' (Nooit een aansluiting bellen), 'Dial whenever a network connection is not present' (Alleen bellen wanneer geen netwerkaansluiting beschikbaar is) en 'Always dial my default connection' (Altijd mijn standaardaansluiting bellen). Als u een keus kunt maken, selecteer dan 'Never dial a connection' (Nooit een aansluiting bellen). Als u geen keus kunt maken, ga dan naar de volgende stap.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 88

AANBEVOLEN INSTELLINGEN VAN DE WEBBROWSER

1. Klik onder het scherm 'Internet Options' (Internetopties) op 'Connections' (Verbindingen) en selecteer 'LAN Settings...' (Instellingen lokaal netwerk...).

1. Zorg dat er geen selectievakjes aangekruist zijn naast de geboden opties: 'Automatically detect settings' (Instellingen automatisch detecteren), 'Use automatic configuration script' (Automatische configuratiescript gebruiken) en 'Use a proxy server' (Proxyserver gebruiken). Klik op 'OK'. Klik vervolgens in het pagina 'Internet Options' (Internetopties) opnieuw op 'OK'.

1. Start Netscape. Klik op 'Edit' (Bewerken) en vervolgens op 'Preferences' (Voorkeurinstellingen).
2. Klik in het venster 'Preferences' (Voorkeurinstellingen) op 'Advanced' (Geavanceerd) en selecteer vervolgens 'Proxies'. In het venster 'Proxies' selecteert u 'Direct connection to the Internet' (Rechtstreekse verbinding met het internet).

Informatie voor technische ondersteuning vindt u op www.networking.belkin.com of op www.belkin.com in het gebied voor technische ondersteuning. Als u prijs stelt op telefonische technische ondersteuning, bel dan 00 800 223 55 460.

Probleem

De Easy Install Wizard is niet in staat mijn router met het internet te verbinden.

Mogelijke oorzaak/oplossing

1. De software moet worden uitgevoerd met de computer die is aangesloten op de modem. De internetaansluiting moet actief zijn en in werking tijdens de installatie. Sluit uw computer weer op de modem aan en zorg dat de internetaansluiting werkt. Nadat u hebt gecontroleerd of de internetaansluiting inderdaad werkt, voert u de Easy Install Wizard opnieuw uit.
2. Als uw ISP een gebruikersnaam en een wachtwoord eist, controleer dan of u de gebruikersnaam en het wachtwoord correct hebt ingevuld. Bij sommige gebruikersnamen moet de domeinnaam van de ISP aan het einde van de naam staan. Bijvoorbeeld: '[e-mail]'. Het gedeelte '@myisp.com' van de gebruikersnaam moet wellicht net zo goed worden getypt als uw gebruikersnaam.
3. Zorg dat de modem is INgeschakeld. Controleer de stopcontactadapter en de voeding van de modem. Sommige modems hebben een aan/uit-schakelaar. Zorg dat deze schakelaar voor de voeding in de stand AAN staat.

De Easy Install Wizard kan mijn router niet vinden.

Het led-lampje van de WAN-verbinding brandt niet en ik kan geen verbinding maken met mijn kabel- of DSL-modem.

PROBLEMEN OPLOSSEN

1. Zorg dat de router ingeschakeld is. De led voor Voeding/Paraat moet groen licht geven en continu branden. Controleer de stroomvoorziening bij het stopcontact en op de router.
2. Zorg dat de led voor de LAN-koppeling, die correspondeert met de poort die u op de computer hebt aangesloten, AAN is. Controleer of de netkabel tussen de computer en de router in orde is.

3. Als de Easy Install Wizard u laat weten dat hij meerdere netwerkadapters heeft gedetecteerd, voer dan de Easy Install Wizard opnieuw uit en probeer een andere adapter.

4. Controleer de verbinding tussen de router en de kabel- of DSL-modem. Zorg ervoor dat de netwerkkabel van de kabel- of DSL-modem is aangesloten op de poort van de router met de aanduiding 'Internet/WAN'.

5. Zorg ervoor dat de kabel- of DSL-modem is aangesloten op de stroomvoorziening en is ingeschakeld.
6. Zorg ervoor dat de router van stroom wordt voorzien. Het led-lampje voor Voeding/Paraat moet branden.
7. Zorg ervoor dat de kabel tussen de modem en de router de kabel is die bij de modem is geleverd.

PROBLEMEN OPLOSSEN

Mijn type verbinding is 'Static IP Address' (Statisch IP-adres). Ik kan geen verbinding krijgen met het internet.

1. Omdat uw type verbinding een statisch IP-adres is, moet uw internet-serviceprovider u een IP-adres, een subnetmasker en een gateway-adres toewijzen. Zorg ervoor dat het type verbinding van uw router is geconfigureerd als 'Static IP Address' (Statisch IP-adres) en controleer de betreffende instellingen.

2. Uw internet-serviceprovider kan uw verbinding koppelen aan het MAC-adres van de NIC van uw computer. Kloon uw MAC-adres.

Mijn type verbinding is 'Dynamic IP Address' (Dynamisch IP-adres). Ik kan geen verbinding krijgen met het internet.

1. Zorg ervoor dat uw computers correct zijn geconfigureerd en dat alle netwerkkabels op de juiste wijze zijn aangesloten.

2. Zorg ervoor dat de kabel- of DSL-lijn correct is aangesloten op de kabel- of DSL-modem. Zie de gebruiksaanwijzing van uw modem om te controlleren of deze normaal functioneert.

3. Zorg ervoor dat de netwerkkabel tussen de modem en de barricade correct is aangesloten. Schakel de modem uit; wacht een paar ogenblikken en schakel hem dan weer in.

4. Uw internet-serviceprovider kan uw verbinding koppelen aan het MAC-adres van de NIC van uw computer. Kloon uw MAC-adres.

PROBLEMEN OPLOSSEN

Mijn type verbinding is PPPoE. Ik kan geen verbinding krijgen met het internet.

1. Omdat u een PPPoE-verbinding hebt, kent uw internet-serviceprovider u een accountnaam toe, een wachtwoord en een servicenaam. Zorg ervoor dat het type verbinding van uw router is geconfigureerd als 'PPPoE' en controleer of deze instellingen correct zijn ingevoerd.

2. Zorg ervoor dat uw computers correct zijn geconfigureerd en dat alle netwerkkabels op de juiste wijze zijn aangesloten.

3. Zorg ervoor dat de coaxiale kabel of DSL-lijn correct op uw kabel- of DSL-modem is bevestigd. Zie de gebruiksaanwijzing van uw modem om te controleren of deze normaal functioneert.

4. Zorg ervoor dat de netwerkkabel tussen de modem en de router correct is aangesloten. Schakel de modem enige ogenblikken uit en schakel hem dan weer in.

5. Uw ISP kan uw verbinding koppelen aan het MAC-adres van de NIC van uw computer. Kloon uw MAC-adres.

INFORMATIE

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE FCC-VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij de volledige verantwoordelijkheid te aanvaarden dat het product met het typenummer

F5D7230-4

waarop deze verklaring van toepassing is, voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de beide volgende voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken en (2) dit apparaat dient alle hierop inwerkende storingen te aaccepteren waaronder begrepen storingen die een niet gewenste werking kunnen veroorzaken.

Waarschuwing: Blootstelling aan radiofrequente straling.

Het door dit apparaat uitgestraalde vermogen ligt ver beneden de hiervoor in de FCC-voorschriften vastgelegde grenswaarden. Niettemin dient dit apparaat zodanig te worden gebruikt dat bij normaal gebruik de mogelijkheid van persoonlijk contact tot een minimum beperkt blijft.

Bij het aansluiten van een externe antenne op dit apparaat moet de antenne zodanig worden geplaatst dat bij normaal gebruik de mogelijkheid van persoonlijk contact tot een minimum beperkt blijft. Ter voorkoming van de mogelijkheid dat de in de FCC-voorschriften aangegeven begrenzing van blootstelling aan radiofrequente stralling wordt overschreden, mogen personen de werkende antenne niet dichter naderen dan tot op een afstand van 20 centimeter.

Kennisgeving van de Federal Communications Commission

Deze apparatuur is getest en voldoet aan de grenswaarden voor digitale apparaten van klasse B, zoals vastgesteld in paragraaf 15 van de FCC-voorschriften. Deze grenswaarden zijn vastgesteld tenelnde een redellijke bescherming te bieden tegen schadelijke Interferenties bij apparatuur die bedoeld is voor gebruik in de woonomgeving.

Deze apparatuur genereert en gebruikt radiofrequente energie en kan deze tevens uitstralen. Indien het apparaat niet volgens de aanwijzingen wordt geïnstalleerd en gebruikt, kan het schadelijke storingen veroorzaken op de ontvangst van radio en televisie

Dit kan worden vastgesteld door de apparatuur in- en uit te schakelen. De gebruiker wordt dringend aangeraden te trachten de storing op te helfen door een of meer van de volgende maatregelen:

• Het verdraaien of verplaatsen van de ontvangstantenne.
• Het vergroten van de afstand tussen het apparaat en de ontvanger.
• Het aansluiten van de apparatuur op een stopcontact van een andere groep dan die waarop de ontvanger is aangesloten.
• Door de hulp in te roepen van de verkoper of een deskundig radio/televisietechnicus

Wijzigingen

De Federal Communications Commission eist dat de gebruiker wordt gewaarschuwd dat elke verandering aan het apparaat die niet uitdrukkelijk door Belkin Components is goedgekeurd de bevoegdheid van de gebruiker om het apparaat te bedienen teniet kan doen.

INFORMATIE

De draadloze radio van dit apparaat voldoet aan RSS 139 & RSS 210 Industry Canada. Dit apparaat van Klasse B voldoet aan de voorschriften van de Canadese ICES-003.

Europa - Mededeling betreffende de Europese Unie

Radioproducten die voorzien zijn van de CE 0682- of de CE-aanduiding voldoen aan de R&TTE-richtlijn (1995/5/EC) van de Commissie van de Europese Gemeenschap.

Het voldoen aan deze richtlijn houdt in dat de betreffende apparatuur beantwoordt aan de volgende Europese normen (tussen haakjes zijn de overeenkomstige internationale normen vermeld).

• EN 60950 (IEC60950) - Productveiligheid
• EN 300 328 - Technische vereisten voor radioapparatuur
- ETS 300 826 - Algemene verelsten voor radioapparatuur inzake elektromagnetische compatibiliteit.

U kunt het zendertype vaststellen aan de hand van het identificatie-etiket op uw Belkin product.

Producten met CE-aanduiding voldoen aan de Richtlijn voor Elektromagnetische Compatibiliteit (89/336/EEC) en aan de Richtlijn voor Laagspanningsapparatuur (72/23/EEC) van de Commissie van de Europese Economische Gemeenschap. Het voldoen aan deze richtlijn houdt in dat de betreffende apparatuur beantwoordt aan de volgende Europese normen (tussen haakjes zijn de overeenkomstige internationale normen vermeld).

• EN 55022 (CISPR 22) - Elektromagnetische storing
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Elektromagnetische immuniteit
• EN 61000-3-2 (IEC610000-3-2) - Harmonischen in elektrische leidingen
• EN 61000-3-3 (IEC610000) - Spanningsfluctuaties in elektrische leidingen
• EN 60950 (IEC60950) - Productveiligheid

Producten die een radiozender bevatten zijn voorzien van de CE 0682- of CE-aanduiding en kunnen tevens zijn voorzien van het CE-beeldmerk.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 96

INFORMATIE

Beperkte levenslange productgarantie door Belkin Corporation

Belkin Corporation garandeert dit product gedurende zijn gehele levensduur voor wat betreft materialen en fabricage. Als een defect aan het licht komt, zal Belkin het product naar eigen goeddunken kosteloos repareren of vervangen mits het product binnen de garantieperiode portvrij wordt geretourneerd aan de erkende Belkin dealer van wie u het product hebt gekocht. Het vertonen van een aankoopbewijs kan worden verlangd.

Deze garantie geldt niet indien het product is beschadigd door een ongeval, door opzettelijk of onopzettelijk misbruik en/of door onjuiste toepassing hetzij door wijziging van het product zonder uitdrukkelijke schriftelijke toestemming van Belkin dan wel door verwijdering of verminking van een Belkin serlenummer.

DE BOVENGENOEMDE GARANTIE EN MAATREGELEN SLUITEN ALLE ANDERE UIT, MONDELING DAN WEL SCHRIFTELIJK, UITDRUKKELJK OF IMPLICIET. BELKIN VERWERPT MET NAME ELKE EN ALLE IMPLICITEE GARANTIE(S), ONVERKORT MEEGEREKEND GARANTIES INZAKE COMMERCIÈLE TOEPASSINGEN EN/OF GESCHIKTHEID VOOR EEN BIJZONDER DOEL.

Geen door Belkin aangestelde of namens Belkin handelende wederverkoper, tussenpersoon of werknemer is gemachtigd deze garantie op welke wijze dan ook te wijzigen, uit te brelden of aan te vullen.

BELKIN IS NIET AANSPRAKELIJK VOOR BIJZONDERE, BIJKOMENDE OF VERVOLGSCHADE ONTSTAAN DOOR GARANTIEVERBREKING VAN WELKE AARD COK OF UIT HOOFDE VAN ENIG ANDER JURIDISCH BEGINSEL, MET INBEGRIP VAN MAAR NIET BEPERKT TOT BEDRIJFSSTILSTAND, VERLIES VAN WINST OF GOODWILL, BESCHADIGING HETZIJ HERPROGRAMMERING OF REPRODUCTIE VAN ENIG

PROGRAMMA OF VAN DATA OPGESLAGEN IN OF GEBRUIKT IN SAMENHANG MET BELKIN PRODUCTEN. Sommige staten verbladen de uitsluiting of beperking van incidentele of vervolgschade of de uitsluiting van implicate garanties in welk geval de hierboven vermelde beperkingen of uitsluitingen wellicht niet op u van toepassing zijn. Deze garantie verleent u specifieke wettelijke rechten en wellicht hebt u andere rechten die van staat tot staat verschillen.

F74219df_F5D7230-4_man.qxd 10-03-2003 15:44 Page 98

BELKIN

beikin.com

Belkin Corporation

1119 PH Schiphol-Rijk • Nederland

Tel: [phone]

Fax: [phone]

Belkin GmbH

Hansbergstrasse 2

D-90637 München • Cuitslanc

Tel: [phone]

Fax: [phone]C

BelkIn, Ltd.

7 Bowen Crescent • West Godford

NSN 2250 • Australia

Tel: [phone]

Fax: [phone]

Verenigd Koninkrijk Royaume-Uni

1119 PH Schiphol-Fijk • Neder and Paps-Bas

Tel: [phone]

Fax: [phone]

BelkIn GmbH

Hanchergstrasse 2

Alte rechten voor behouden. Alle handelsarmen zijn gadsponsende handelsarmen van de betreffende redithobende
