Producttype	Draadloze slagmoersleutel
Merk	Hitachi (HiKOKI)
Model	WR 18DSHL
Voeding	Lithium-ion accu 18 V
Onbelast toerental	Niet gespecificeerd (raadpleeg de technische handleiding)
Slagfrequentie	Niet gespecificeerd (raadpleeg de technische handleiding)
Maximaal aandraaimoment	Niet gespecificeerd (raadpleeg de technische handleiding)
Accucapaciteit	Afhankelijk van het gebruikte accutype
Gewicht	Ongeveer 1,5 kg (met accu)
Afmetingen (L x B x H)	Ongeveer 200 x 80 x 80 mm
Hoofdfuncties	Aan- en losdraaien van bouten en moeren
Draairichting	Rechts- en linksom
LED-verlichting	Ja, met automatische uitschakeling na 15 minuten
Acculading indicator	Ja, indicatorlampje
Routineonderhoud	Controle en vervanging van de koolborstels, controle van bevestigingsschroeven, uitwendige reiniging
Reserveonderdelen	Koolborstels (ref. 999100), bussen, accu's
Gebruikstemperatuur	-5°C tot 40°C
Geluidsdrukniveau	94 dB(A)
Geluidsvermogensniveau	105 dB(A)
Trillingen (aandraaien door slag)	12,0 m/s² (onzekerheid K=1,5 m/s²)
Compatibel laadtype	UC18YFSL, UC18YML2 (AC/DC)

Veelgestelde vragen - WR 18DSHL HITACHI

Welke accu gebruiken met de Hitachi WR 18DSHL slagmoersleutel?

Gebruik uitsluitend HiKOKI lithium-ion accu's van de BSL18xx-serie (18 V) of multi-volt (BSL36A18/BSL36B18) zoals gespecificeerd in de handleiding. Het gebruik van andere accu's kan een veiligheidsrisico vormen.

Hoe de accu correct opladen?

Sluit de lader (UC18YFSL of UC18YML2) aan op een stopcontact of 12 V aansteker. Plaats de accu in de lader. Het rode controlelampje knippert tijdens het opladen en wordt continu wanneer de accu is opgeladen. Laad niet bij temperaturen onder 0°C of boven 50°C.

Wat te doen als de accu niet oplaadt?

Controleer of de accu niet te warm is (laat hem afkoelen). Zorg ervoor dat de contacten schoon zijn. Als het controlelampje snel rood knippert (0,2 s), kan er een defect zijn aan de accu of lader. Neem contact op met een erkende service.

Hoe de accu plaatsen en verwijderen?

Om te plaatsen, schuif de accu in de behuizing tot deze klikt. Om te verwijderen, druk op de zijknoppen terwijl u de accu naar achteren trekt. Zorg ervoor dat deze goed vastklikt voor gebruik.

Hoe de resterende ladingsindicator gebruiken?

Druk op de knop op de accu. De lampjes geven het niveau aan: 3 lampjes = hoog, 2 = half, 1 = laag, knipperend = bijna leeg, onmiddellijk opladen.

Hoe de draairichting wijzigen?

Gebruik de draairichtingschakelaar bij de trekker. Schuif naar links voor rechtsom (aandraaien), naar rechts voor linksom (losdraaien). Wijzig nooit de richting terwijl de motor draait.

Welk regelmatig onderhoud is nodig?

Controleer periodiek de slijtage van de koolborstels (vervang ze als ze bijna op zijn), controleer de aandraaiing van schroeven, reinig de buitenkant met een zachte, droge doek. Bewaar het gereedschap op een droge plaats onder 40°C.

Hoe de koolborstels vervangen?

Koppel de accu los. Verwijder de borstelkap, haal de versleten borstel eruit met een schroevendraaier. Plaats de nieuwe borstel (ref. HiKOKI 999100) door de nagel uit te lijnen met het contactvlak. Plaats de kap terug.

Welke accessoires zijn compatibel?

Gebruik zeskant- en vierkantbussen geschikt voor het aambeeld. Verwijder de bus door op de zuiger te drukken. Voor een stevige bevestiging, zorg ervoor dat het accessoire goed vastklikt.

Welke veiligheidsmaatregelen nemen?

Draag een veiligheidsbril en een stofmasker. Houd het gereedschap stevig vast. Draag geen loszittende kleding. Houd kinderen uit de buurt. Koppel de accu los voor aanpassingen of onderhoud.

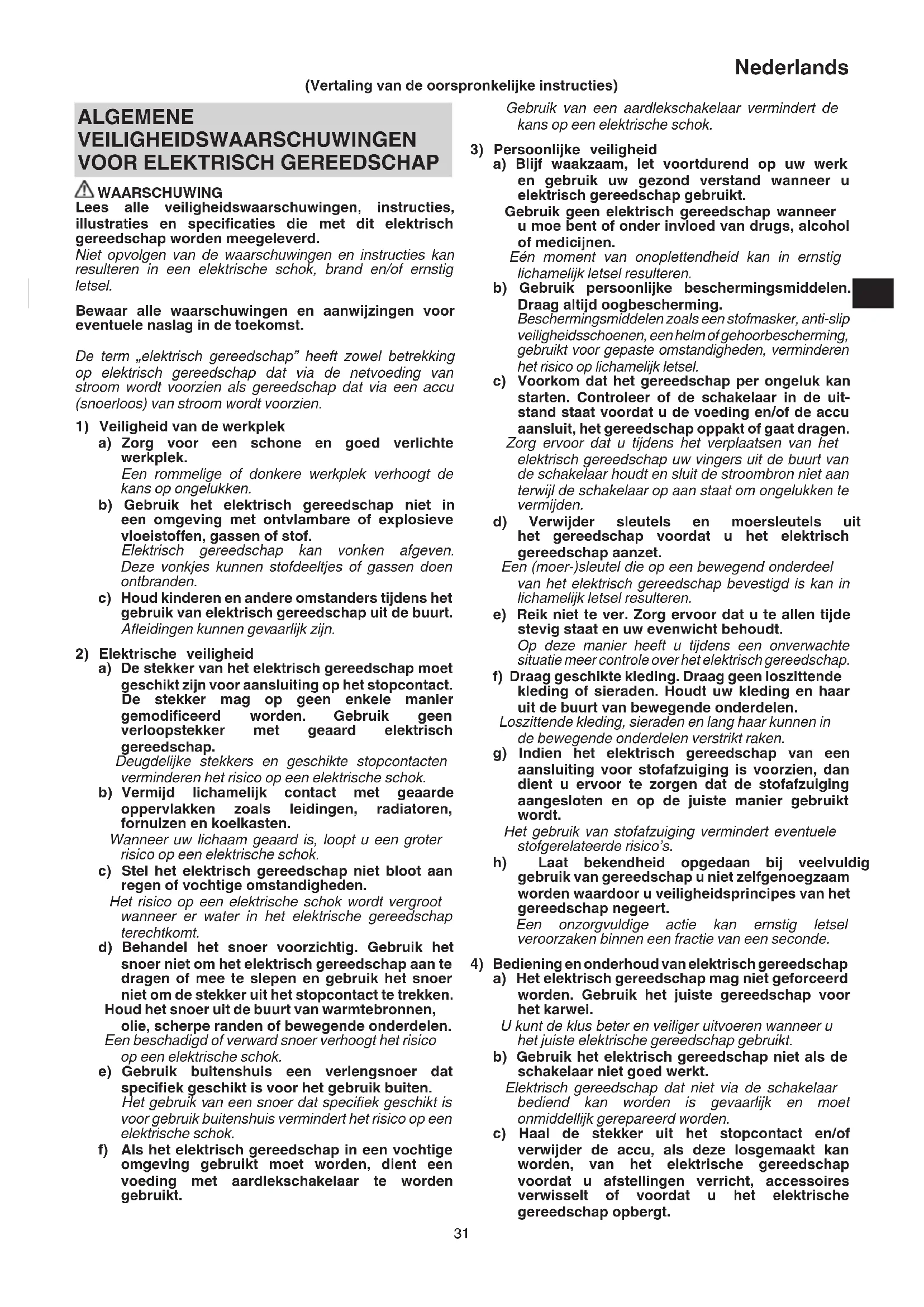

GEBRUIKSAANWIJZING WR 18DSHL HITACHI

(Vertaling van de oorspronkelijke instructies)

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap nicht in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kuren stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen können gevaarlijk zijn.

a) De stekker van het elektrisch gereedschap要去 geschiktঀoor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifieerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.
c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.
Het risico op een elektrische schok worden vergroot wanneer er water in het elektrische gereedschap terechtkommen.
d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.
Een beschadigd of verward snoer verhoegt het risico op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat speificiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat speificiek geschikt is voor gebruik buitenshuis verminder het risico op een elektrische schok.
f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag algijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbeschemming, gebruikt voorGPeaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deutsche manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding enhaaruit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kuren in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u Niet zichgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letselveroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.
U kurz de klus beter en veiliger uityoeren wanner u het juiste elektrische gereedschap gebruikt.
b) Gebruik het elektrisch gereedschap nicht als de schakelaar Niet goed werkt.
Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstelingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap accessoires. Controller het gereedschap op een foutie uitlijing, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed+kennen op de juiste werkig van het gereedschap.Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt, waar bij de werkomstandigheden en het werk dat gedaan要去 worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachtete situatuies.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.

Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brandveroorzaken.

c) Wanneer de accu Niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munte, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten zonden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof UIT de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spelelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zich beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letselverooraakt.

f) Stel een accu of gereedschap Niet bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130^ kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de gebruikershandleiding worden voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.
b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap要去 na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

Houd het elektrisch gereedschap vast aan de waarvoorte bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij de schroef of bout in contact kan komen met verborgen bedrading. Schroeven of boutendie in contact komen met een draad waar stroom op staat konnen ervoor zorgen dat blootligende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANYULLENDE

1. Dit is een draagbaar stuk gereedschap voor het vasten losdraaien van bouten en moeren. Gebruik het uitsluitend voor dit doel.
2. Houd het gereedschap goed vast verwijl u ermee aan het werk bent. Doet u dit Niet, dan kuren ongelukken of verwondingen het gevolg zich. (Afb. 8)
3. Zorg ervoor dat de accu goed geinstalleerd is. Als de accu Niet goed genoeg vast zit, kan hij los komen en een ongeluk veroorzaken.
4. Voorbereiden en controleren van de werkomgeving. Zorg ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.
5. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.
6. Demonteer de accu of acculader Niet.
7. Voorkom kortsluiting van de accu. Kortsluien van de accu za resulteren in een grote stroom en oververhitting. Dit za resulteren in brandwonden en schade aan de accu.
8. Gooi de accu Niet in het vuur. Een brandende accu kan ontploffen.

9. Breng de accu waar de winkel waar deze gekocht werk, nadat deze na opladen onvoldoende kracht heeft voor practisch gebruik. Gooi een uitgewerkte accu Niet zomaar weg.

10. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

11. Controller het daadwerkelijk je aantrekkoppel met een momentsleutel.
12. Zorg ervoor dat u de schakelaar UIT zet en wacht totdat de motor volledig gestopt is voordat u de richting van de moersleutel verandert. Omschakelen verwijl de motor nog draait, za leiden tot verbranding van de motor.
13. Raak in geen geval de draaiende onderdelen aan. Laat de draaiende onderdelen Niet in de buurt komen van uw handen of andere lichaamsdelen. U kunt door de draaiende onderdelen letsel oplopen of eraan blijven hangen. Wees ook voorzichtig dat u de draaiende onderdelen Niet aanraakt nadat deze langereijd doorlopend in gelebruik� geweest. Deze worden namelijk aardig heet en u zou zich eraan..\
14. Gebruik de specifieke hulpstukken zoals vermeld in de handleiding en de HiKOKI catalogus. Doet u dit Niet, dan kuren ongelukken of letsel het gevolg zich.
15. Maak de hulpstukken goed vast in het draaistuk. Als de hulpstukken Niet goed bevestigd worden, können ze loskomen en letsel veroorzaken.
    Breng de plunjer in het vierkante deel van het draaistuk in lijn met het gat in de zeshoekige bus. Druk de plunjer in en bevestig de zeshoekige bus op het draaistuk. Controller of de plunjer goed in het gaatje zit. Voer de handelingen in omgekeerde volgorde uit wonneer u de bus verwijdert.
16. Om te voorkomen dat de accu leeg loopt sondern u vergeten bent het led-lampje uit te zetten, zal het led-lampje na ongeveer 15 minuten automatisch uit gaan.
17. De machine laden rusten na continu werk.
18. Raak de metalen onderdelen Niet aan, want deze können zich heet worden bij doorlopend gelebruik.
19. Kijk Niet direct in het Licht. Dit zou oogletsel+kennenveroorzaken.
20. Gebruik het gereedschap en de accu.altijd bij temperaturen tussen -5^ en 40^

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschemmingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur worden verlangd.

In geval 1 t/m 3 hieronder kan de motorijdens het gebruik van het product tot stilstand komen, zichs wanner u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar worden veroorzaakt door de beschermingsfunctie.

1. De motor kommt tot stilstand wonneer de accu leeg is.
   De accu moet in dit geval onmiddelijk opgeladen worden.
2. De motor kan tot stilstand komen wanner het gereedschap overbelast worden. Laat de schakelaar in dit geval onmiddelijklos en verhulp deoorzaak van de overbelasting. Wanner u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanner de accu oververhit is door overbelasting, kan hetijken dat de accu Niet meer werkt.

In dit geval moet u de accu Niet verder gebruiken, maar deze eerst lien afkoelen. Wanner u het probleem verholpen heeft=kunt u de accu opniew gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermiiden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   O Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kunnen vallen.
   O Zorg ervoor dat de spaanders en het stof dieijdens het werk op het elektrisch gereedschap vallen zich nicht op de accu ophopen.
   Bewaar een ongebruekte accu Niet op eenplaats waar deze aan spaanders en stof wordenblootgesteld.
   Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu, gooi er Niet mee en stel hem Niet bloot aan zware fysieke schokken.
3. Gebruik geen zichtbare beschadigde ofervormde accu.
4. Gebruik de accu Niet met een omgekeerde polariteit.
5. Sluit hem nicht rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.
6. Gebruik de accu Niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.
7. Wanner de accu Niet kan worden opgeladen, zichs nadat de specifi eke oplaadtijd verstreten is,要去 u onmiddelijk stoppen met het opladen.
8. Zorg ervoor dat de accu Niet te heeert wordt of onder te grote druk komt te staan en stel hem Niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.
9. Houd de accu onmiddelijkuit de buurt van vuur nadat er eenlekofvieze geur is vastgesteld.
10. Gebruik de accu Niet op een plek waar een groeste constische elektricitieit worden opgeweekt.
11. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of verrorming, of ieis abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddelijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.
12. Dompel de batterij Niet onder ofThat geen vloeistoff en erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats,uit de buurt van explosieve enlicht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.

LET OP

1. Wanner u de lekkende vloeistof UIT de accu in de ogen krijgt, wrijf dan Niet in de ogen, maar was ze goed UIT met zoet en schoon water, zoals kraanwater en roep er onmiddelijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanner de vloeistof op uw huid of kleding lekt, moet u ze onmiddelijk goed wassen met schoon water, zoals kraanwater.
   De kans bestaat dat dit huidirritatie veroorzaakt.
3. Wanner u roest, een vieze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanner u de accu voor de eerste keer gebruikt, gebruik hem dan nicht verder, maar returneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreeimde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanner u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen

• Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
  Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator nicht meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

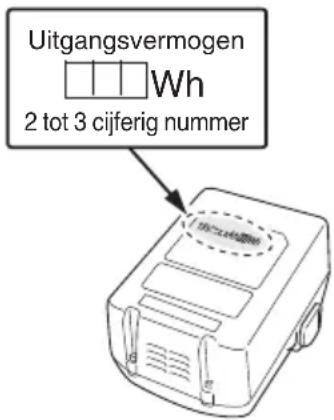

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu worden vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures.
Voor internationale transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

SYMBOL

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	WR18DSHL : Snoerloze slagmoeraanzetter
	Om het risico op verwondenen te verminderen,要去 de gekruiker de instructiehandleidinglezen.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met hethuisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronischeapparaten en de toepassing waarvan binnen de nationale wetgeving, dient gekruikt elektrischgereedschap gescheden te worden ingezamelden te worden afgevoerd maar een recyclebedrijdfat voldoet aan de geldende milieu-eisen.
V	Opgegeven voltage
n0	Onbelast toenental
Bpm S	agsnelheid
	Vierkantschroeevendraierformaat
MT	Aantrekkoppel (maximum)
kg	Gewicht* (Volgens EPTA-procedure 01/2014)

	Koppel de batterij los
	Accucapaciteit
	Lichtschakelaar
	Indicatieschakelaar resterende acculading
	Met de klok mee
	Tegen de klok in
	De resterende accucapaciteit is nagenooguitgeput. Laad de accu zo spoedig möglich op.
	De resterende accucapaciteit is gehalteerd.
	De resterende accucapaciteit is voldoende.

• Afhankelijk van de aangesloten batterij. Het zwaarste gewicht worden gemeten met BSL36B18 (afzonderlijk verkrijngbaar).

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 163.

De standardtoebehoren kunnen zonder nadere aankondiggewijzigd worden.

TOEPASSINGEN

Vastdraaien en losdraaien van alle typen bouteen en moeren, gebruikt voor het vastzetten van constructie-elementen

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 163

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Aansluiten op de stroombron. (Afb. 2)

Wanner u de accu oplaadt met netvoeding

O Sluit het netsnoer van de acculader aan op het stopcontact.

Wanner de stekker van de acculader in het stopcontact wordt gestoken, za het lampje in rood knipperen (met tussenpozen van 1 seconde).

LET OP

Gebruik het elektrisch snoer nicht wanner het beschadigd is. Laat het onmiddelijk repareren.

Wanner u de accu oplaadt met 12 V gelijkstroom van een auto (UC18YML2)

Zet de acculader goed vast op zichplaats in de auto.

Gebruik de meegeleverde riem om de acculader op+zijn plaats vast te zetten zodate hij Niet onverwachtst kan gaanschuiven. (Zie Afb.9)

LET OP

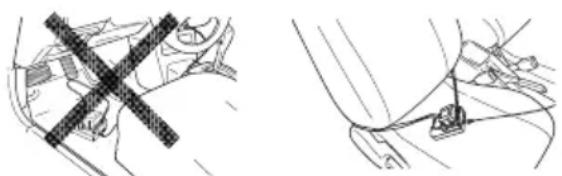

Zet de acculader of de accu zich nicht onder de bestuurdersstoel. Zet de acculader vast op+zijn plaats om te voorkomen dat hij onverwachs gaat versuschuiven,want dit kan leiden tot ongelukken.

Afb.9

2. Steek de batterij in de acculader. (Afb. 2)

Steek de batterij stevig in de acculader.

3. Opladen

Wanneer er een accu in de acculader worden gedaan, za het opladen beginnen en za het controelampje continu rood branden.

Wanner de accu volledig is opgeladen, gaat het controleampje rood knipperen. (Metussenpozen van 1 seconde) (Zie Tabel 1)

Aanduidingen van het controelampje

De aanduidingen van het controleampje zich zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de acculader.

Steek de stekker voor de aansteker in de aanstekeraansluiting.

Als de stekker te los zit en uit de aanstekeraansluiting valt, moet u de aansluiting lately repareren. Omdat er een defect in de aansluiting kan zich, raden we u aan om contact op te nemen uwplaatselijke autodealer. Als u de aansluiting toch blijf gebruiken, kan deze oververhit raken, wat kan leiden tot een ongeluk.

Tabel 1

Aanduidingen van het controleampje
Het controleampjelicht op ofknippert.	Voor het laden	Knippert(lood)	Licht ongeveer 0,5 seconde op. Licht ongeveer0,5 seconde nicht op.(0,5 seconde lang UIT)
	Tijdensopladen	Brandt (lood)	Blijft branden
	Na opaden	Knippert(lood)	Licht ongeveer 0,5 seconde op. Licht ongeveer0,5 seconde nicht op.(0,5 seconde lang UIT)
	Opladenonmogelijk	Flikkert (lood)	Licht ongeveer 0,1 seconde op. Licht ongeveer0,1 seconde nicht op.(0,1 seconde lang UIT)	Er is iets mis metde accu of met deacculader
	Oververhittingstandby	Brandt(groen)(UC18YML2)	Blijft branden	De accu is oververhit.De accu kan Nietopgeladen worden.(Het opladen wordenhervat wanner deaccu is afgekoeld).
		Knippert(lood)(UC18YFSL)	Licht ongeveer 1 seconde op. Licht ongeveer0,5 seconde nicht op.(0,5 seconde lang UIT)
	Opladen vande strooambronin de auto isniet maybeIJK(UC18YML2)	Knippert(groen)	Licht ongeveer 0,5 seconde op. Licht ongeveer0,5 seconde nicht op.(0,5 seconde lang UIT)	Er is iets mis metde accu of met deacculader

OPMERKING: Tijdens stand-by om de accu af te koelen, koelen de UC18YML2 / UC18YFSL de oververhitte accu af met een ventilator.

(De ventilator functioneertECHter niet wanner u de accu oplaadt met de 12 V gelijkstroombron van een auto.)

Nederland

Over de temperatuur en de oplaadtijd van de accu.

De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2-a, 2-b

Tabel 2-a

Acculader			UC18YFSL
Accu	Type batterij Li-ion
	Geschikte temperatuurvoor het opladen		0°C - 50°C
	Oplaadspanning V	14,4 18
	Oplaadtijd,ondeveer(bij 20°C)	min.	BSL1415S : 20BSL1415 : 22BSL1415X : 22BSL1420 : 30BSL1425 : 35BSL1430C : 45	BSL1430 : 45BSL1440 : 60BSL1450 : 75BSL1460 : 90	BSL1815S : 20BSL1815 : 22BSL1815X : 22BSL1820 : 30BSL1825 : 35BSL1830C : 45	BSL1830 : 45BSL1840 : 60BSL1850 : 75BSL1860 : 90	BSL36A18 : 45BSL36B18 : 120

Tabel 2-b

Acculader			JC18YML2 (AC/DC)*1
Accu	Type batterij Li-ion
	Geschikte temperatuur voor het opladen		0°C - 50°C
	Oplaadspanning V	14,4 18
	Oplaadtijd, ongeveer (bij 20°C)	min.	BSL1415S: 20/50 BSL1415 : 22/60 BSL1415X: 22/80 BSL1420 : 30/100 BSL1425 : 35/100 BSL1430C: 45/120	BSL1430 : 45/120 BSL1440 : 60/160 BSL1450 : 75/200 BSL1460 : 90/240	BSL1815S: 20/50 BSL1815 : 22/60 BSL1815X: 22/80 BSL1820 : 30/100 BSL1825 : 35/100 BSL1830C: 45/120	BSL1830 : 45/120 BSL1840 : 60/160 BSL1850 : 75/200 BSL1860 : 90/240	BSL36A18: 75/200 BSL36B18: 120/320

*1 Wisselstroom / 12 V gelijkstroom (auto)

OPMERKING

De oplaadtijd hangtmede af vande omgevingstemperatuur en het voltage van de stroombron.

Vooral bij gebruik van de 12 V gelijkstroom van een auto-accu als stroombron kan het opladen bij hogere temperaturen longer duren.

LET OP

Wanner de acculader onafgeb broken worden gebruikt, za deze warm worden, waardoor storingen kuren wordenveroorzaakt Wacht THAT darom 15 minuten wanner het opladen is voltooid voor u opnieuw begint met opladen.

4. Haal de stekker van de acculader uit het stopcontact of de sigarettenaansteker.

5. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

LET OP

Als de accu worden opgeladen verwijl deze warm is komt de accu langereijd op eenplaats lag die werkblootgesteld aan direct zonlicht of komt de accu zojuist is gebruikt, kan het controleampje van de acculader groen gaan branden of 1 seconde lang oplichten, dan 0,5 seconde nicht oplichten (0,5 seconde uit). In dat geval moet u de accu eerst lately afkoelen voordat u met opladen begint.

• Wonneer het contrôleelampje rood flikkert (elke 0,2 seconde),要去 u controlleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijdersen als dat het geval is. Als er geen verontreinigingen zijn, is het möglichk dat de accu of de acculader defect is. Breng deze dan maar een officieel servicecentrum.
  Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de UC18YML2 / UC18YFSL worden opgeladen eruit is genomen, moet u minimaal 3 seconden wachtenvoordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreten, is het möglichk dat de accu Niet juist worden opgeladen.
  Controller het voltage van de strooombron in de auto wanner het controelampje groen blijf flikkeren (elke 0,2 seconde). (UC18YML2)

Als het voltage 12 V of lager is, dan geeft dat aan dat de auto-accu leeg raakt en dat opladen nicht möglichk is.

Als het lampje Niet rood knippert (1 keer per seconde) hoewel het snoer van de acculader of de stekker voor de sigarettenaansteker goed is aangesloten, dan is misschien de beveiliging van de acculader in werkig getreden.

Haal dekker uit het stopcontact of uit de aansteker, wacht ongeveer 30 seconden en doe de stekker dan wee terug. Als het controelampje nu nog Niet rood gaat knipperen (1 keer per seconde), moet u de lader maar een bevoegd servicecentrum van HiKOKI brengen.

MONTAGE EN GEBRUK

Handeling Afbeelding		Bladzijde
Verwijderen en aanbrengen van de accu	1 164
Opladen 2 164
Monteren van de aansluiting 3 164
Bedieren van de hoofdschakelaar 4	164
Indicator resterende acculading 5 164
Gebruiken van het led-lampje 6 164
Controleren en verrangen van koolborstels	7 165
Selecteren van accessoires - 166

ONDERHOUD EN INSPECTIE

1. Inspecteren van de bus

Een versleten of verrormde zeshoekige of vierkante bus geeft een onvoldoende stevige bevestiging met de moer of het draaistuk en dus in een verlies aan aantrekkoppel. Inspector de bevestigingsgaten in de bussen regelmatig op slijtage en verrang ze door neue indien nodig.

2. Inspectie van bevestigsschroeven

• Controller alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zich. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige gevaren het gevolg zich.

3. Onderhoud van de motor

De motorwikkeling is het „hart" van het elektrisch gereedschap. Let er.daarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectorie van de koolborstels (Afb. 7)

In de motor worden koolborstels gebruikt, die onderhevig় aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te verrangen door een neue wanner deze tot aan of tot bij de „slijtagelimiet" ⑧ versleten is. Bovendien要去en de koolborstels altijd schoon gehonden worden en zich vrij in de borstelhoulders kunnen bewegen.

OPMERKING

Wanner u de koolborstel verrangt, moet u de HiKOKI koolborstel met codenummer 999100 gebruiken.

5. Vervangen van koolborstels (Afb. 7)

Neem de koolborsteluit door eerst de kap van de borstel te verwijderen en verrolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken.

Bij het monteren van de koolborstel moet u de richting zo kiezen dat de uitstekende lip 6 van de koolborstel overeenkomt met het contactgedeelte 6 van de borstelbuis. Duw de koolborstel verwolgensaar binnen met uw vinger.Doe verwolgens de kap van de borstel weer terug.

LET OP

U要去 haut de uitstekende lip van de koolborstel in het contactgedeelte van de borstelbuis passen. (Het maakt nicht uit welke van de twee uitstekende lippen u gebruikt.) U要去 hier goed op letten, want een eventuele tout hiermee kan resulteren in een verrorming van de uitstekende lip van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reinigen van de behuizing

Gebruik een zachte droge doeck, of een doeck met zeepwater wanner de behuizing bevuild is. Gebruik geen chemische middelen zoals chloor, of vloeistoffen zoals benzine of verfverdunner, want deze können het plastic verrormen of oneself smelten.

7. Opbergen

Bewaar de draadeind knipper op eenplaats waar de temperatuur Niet hoger is dan 40^ , en buiten het bereik van kinderen.

OPMERKING

Opbergen van lithium-ion accu's.

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deleze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Nieteer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meertere malen is opgeladen en gebruikt, is de accu versleten en dient u een neue accu aan te schaffen.

LET OP

Bij gelebruik en onderhoud van elektrisch gereedschap dieren de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijké informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onder den once voorgeschreven originele accu's. Wij kan den de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of verranging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijk/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u,achterin deze handleiding aantreft aan een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 105 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 94 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Slag-bevestiging van bevestigingsmaterialen bij het maximum vermogen van het gereedschap:

Trillingsemissiewaarde ±ba_h = 12,0m / s^2

OnzeKerheid K = 1,5 m/s²

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standard testmethode en kan worden gebruikt om meerere gereedschappen met elkaar te vergelijkken.

U kunt dit ook vooraf gebruiken als beoordeling van deblootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt.

Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals teijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kuren de hiering genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Purtati protectie auditiva.
