Tipo di prodotto	Avvitatrice a impulsi senza fili
Marca	Hitachi (HiKOKI)
Modello	WR 18DSHL
Alimentazione	Batteria agli ioni di litio 18 V
Velocità a vuoto	Non specificato (consultare il manuale tecnico)
Tasso di percussione	Non specificato (consultare il manuale tecnico)
Coppia di serraggio massima	Non specificato (consultare il manuale tecnico)
Capacità della batteria	Dipende dal modello di batteria utilizzato
Peso	Circa 1,5 kg (con batteria)
Dimensioni (L x l x h)	Circa 200 x 80 x 80 mm
Funzioni principali	Serraggio e allentamento di bulloni e dadi
Senso di rotazione	Orario e antiorario
Illuminazione LED	Sì, con spegnimento automatico dopo 15 minuti
Indicatore di carica della batteria	Sì, spia luminosa
Manutenzione ordinaria	Controllo e sostituzione delle spazzole di carbone, controllo delle viti di fissaggio, pulizia esterna
Ricambi	Spazzole di carbone (rif. 999100), bussole, batterie
Temperatura di utilizzo	-5°C a 40°C
Livello di pressione acustica	94 dB(A)
Livello di potenza acustica	105 dB(A)
Vibrazioni (serraggio a percussione)	12,0 m/s² (incertezza K=1,5 m/s²)
Tipo di caricabatterie compatibile	UC18YFSL, UC18YML2 (CA/CC)

Domande frequenti - WR 18DSHL HITACHI

Quale batteria utilizzare con l'avvitatrice Hitachi WR 18DSHL?

Utilizzare esclusivamente batterie agli ioni di litio HiKOKI della serie BSL18xx (18 V) o multi-volt (BSL36A18/BSL36B18) specificate nel manuale. L'uso di altre batterie può presentare un rischio per la sicurezza.

Come caricare correttamente la batteria?

Collegare il caricabatterie (UC18YFSL o UC18YML2) a una presa di corrente o a un accendisigari 12 V. Inserire la batteria nel caricabatterie. La spia luminosa rossa lampeggia durante la carica e diventa fissa quando la batteria è carica. Non caricare a temperature inferiori a 0°C o superiori a 50°C.

Cosa fare se la batteria non si carica?

Verificare che la batteria non sia troppo calda (lasciarla raffreddare). Assicurarsi che i contatti siano puliti. Se la spia rossa lampeggia rapidamente (0,2 s), potrebbe esserci un difetto della batteria o del caricabatterie. Contattare un centro assistenza autorizzato.

Come inserire e rimuovere la batteria?

Per inserire, far scorrere la batteria nell'alloggiamento fino allo scatto. Per rimuovere, premere i pulsanti laterali mentre si tira la batteria all'indietro. Assicurarsi che sia ben innestata prima dell'uso.

Come utilizzare l'indicatore di carica residua?

Premere il pulsante situato sulla batteria. Le spie indicano il livello: 3 spie = carica elevata, 2 = metà, 1 = bassa, lampeggiante = quasi scarica, ricaricare immediatamente.

Come cambiare il senso di rotazione?

Utilizzare il commutatore di rotazione situato vicino al grilletto. Spingerlo a sinistra per la rotazione oraria (serraggio), a destra per antioraria (allentamento). Non cambiare mai il senso mentre il motore è in funzione.

Quale manutenzione regolare è necessaria?

Controllare periodicamente l'usura delle spazzole di carbone (sostituirle se vicine al limite), controllare il serraggio delle viti, pulire l'esterno con un panno morbido e asciutto. Riporre l'utensile in un luogo asciutto a meno di 40°C.

Come sostituire le spazzole di carbone?

Scollegare la batteria. Rimuovere il cappuccio della spazzola, estrarre la spazzola usurata con un cacciavite. Inserire la nuova spazzola (rif. HiKOKI 999100) allineando la punta con la sezione di contatto. Rimontare il cappuccio.

Quali accessori sono compatibili?

Utilizzare bussole esagonali e quadrate adatte all'incudine. Rimuovere la bussola premendo sul pistone. Per un fissaggio saldo, assicurarsi che l'accessorio sia ben innestato.

Quali precauzioni di sicurezza osservare?

Indossare occhiali di protezione e una maschera antipolvere. Tenere saldamente l'utensile. Non indossare abiti larghi. Tenere i bambini lontani. Scollegare la batteria prima di qualsiasi regolazione o manutenzione.

MANUALE UTENTE WR 18DSHL HITACHI

Traduzione delle istruzioni originali)

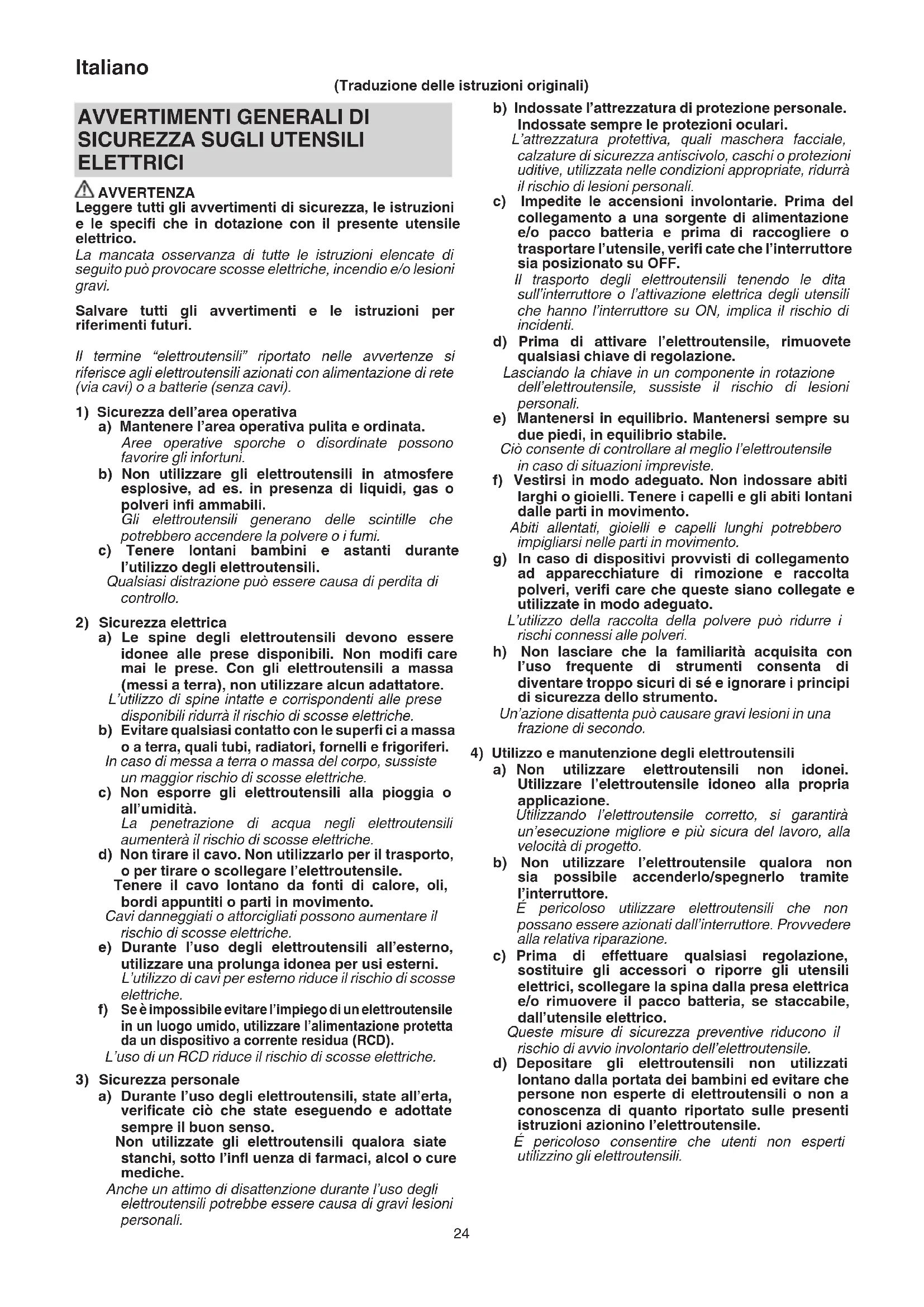

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avventimenti di sicurezza, le istruzioni e le specifici che in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito cui provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avventimenti e le istruzioni per riferimenti futuri.

Il termine "elettroutensili" riportato nelle avvertenze si riferisceagli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata.

Aree operative sporche o disordinate possono,.
favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmossere esplovice, ad es. in presenza di liquidi, gas o polveri infi ammabili.

Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante l'utilizzo degli elettrotensili.

Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzato alcun adattatore.

L'utilizzo di spine intatte e corrispondenti alle presedisponibili ridurra il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettROUTensili alla pioggia o all'umidità.

La penetrazione di acqua negli elettroutensili aumentera il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzato per il trasporto, o per tirare o scollegare l'eeltroutensile.

Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono augmentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evacitar l'impiego di un elettrotensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).

L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettrotensili, state all'erta, verificate ciò che state essequendo e adottate sempre il buon senso.

Nonutilizzate gli elettroutensili qualora siate stanchi,otto I'infl uenza di farmaci,alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.

L'attrezzatura protettiva, quali maschera facciale, calzature di sicurezza anticivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurra il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interruttore sua posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, implicata il rischio di incidenti.

d) Prima di attivare l'eeltroutensile, rimuvete qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesions personali.

e) Mantenersi in equilibrio. Mantenersi sempre sue due piedi, in equilibrio stabile.

Cio consente di controllare al meglio I'electroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo della raccolta della polvere cui si riscchi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con l'uso frequente di strumenti consenta di divertare troppo sicuri di se e ignorare i principi di sicurezza dello strumento.

Un'azione disattenta cui cause gravi lesioni in una frazione di secondo.

4) Utilizzato e manutenzione degli eletttroutensili

a) Non utilizzato eletttroutensili non idonei. Utilizzato l'eeltroutensile idoneo alla propria applicazione.

Utilizzando l'eeltroutensile corretto, si garantirà un'esecuzione migliorie e più sicura del lavoro, alla velocità di progett.

b) Non utilisezare I'eeltroutensile qualora non sua possibile accenderlo/spegnerlo tramite I'interruttore.

É pericolosoutilizzare elettroutensili che non possano essere azionati dall'interruttore.Provedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina alla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall'utensile elettrico.

Queste misure di sicurezza preventive ridocono il rischio di avvio involontario dell'elettroutensile.

d) Depositate gli eletttroutensili non utilizzati lontano alla portata dei bambini ed evitare che persone non esperte di eletttroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'eletttroutensile.

E pericoloso consentire che utenti non esperti utilizzino gli elettrotensili.

e) Manutenzione di utensili elettrici e accessori. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell'utensile elettrico. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affi lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilemente controllabili.

g) Utilizzare l'eeltroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quale previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superfici ci di pres. asciutte, pulite e libere da olio e grasso.

Maniglie e superfici di presa scivolose non consentono una movimentazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Utilizzo e cura dell'utensile batteria

a) Ricaricare solo con il caricatore specificato dal produttore.

Un caricatore adatto per un tipo di gruppo batteria cui po creare un rischio di incendio quando viene utilizzato con un'alto gruppo batteria.

b) Usare utensili elettrici con gruppi batteria specifi catamente designati.

L'utilizzo di qualsiasi altri gruppo batteria può creare un rischio di lesioni e incendi.

c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graff ette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono create una connessione da un terminale a un altro.

Cortocircuitare i terminali della batteria insieme puo causare ustioni o incendi.

d) In condizioni abusive, del liquido più fuoriuscire alla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica.

Il liquido che fuoriesce alla batteria cui cause irritazioni o usioni.

e) Non utilizzato un pacco batteria o un utensile danneggiato o modifi cato.

Le batterie danneggiate o modificate potrebbero presentare comportamenti imprevedibili, con la conseguenza di incendi, esplosioni o rischio di lesioni.

f) Non esporre un pacco batteria o un utensile a fi amme o temperatura eccessiva.

L'esposizione a fiamme o temperatura或者其他 potrebbe causare un'esplosione.

g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni.

La ricarica scorretta o a temperature al di fuori dell'intervalto specifici cato potrebbe danneggiare la batteria e aumento il rischio di incendi.

6) Assistenza

a) Affi date le riparazioni dell'elettroutensile a persona qualifi cate che utilizzato solamente parti di ricambio identiche.

Cio garantirà il mantenimento della sicurezza dell'elettroutensile.

b) Non eseguire mai assistenza sui pacchi batteria danneggiati.

L'assistenza dei pacchi batteria deve essere eseguita solo dal produttore o da personale di assistenza autorizzato.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA SULL'AVVITATORE A IMPULSO A BATTERIA

sienere l'utensile delle superfi ci isolate quando si esgue una operazione in cui il dispositorio di fi ssaggio potrebbe venir a contatto con fili nascosti. I dispositori di fissaggio aicontatto con un filo in "tensione" potrebbero esporre le parti metalliche dell'utensile in "tensione" e causare scosse elettriche all'operaatore.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Questo è un utensile portatile per serrare e allentare bulloni e dadi. Usatelo solo per questa funzione.
2. Assicurarsi di tenere saldamente l'utente durante il funzionamento. La mancata osservanza di esta precauzione potrebbe comportare incidenti o lesions. (Fig. 8)
3. Controllate che la batteria sia solidamente installata. Se dovesse essere montata male, potrebbe fuoriuscire e causare incidenti.
4. Preparazione e controllo dell'ambiente di lavoro. Controllate che il vosto ambiente di lavoro corrisponda alla caratteristica esposte nella sezione riguardante la precauzioni da prendersi.
5. Non permettere che sostanje estranee entrino nel foro di collegamento della batteria ricaricabile.
6. Non smontare mai la batteria ricaricabile e il caricatore.
7. Non provocare mai dei corto-circuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e una notevole corrente elettrica. Puo quindi causare uszioni o danni alla batteria.
8. Non gettare la batteria nel fuoco. Puo esplodere.
9. Non appena la vita della batteria dopo le operazioni di ricarica diventa troppo breve per fini pratici, portare la batteria al negozio dove è stata acquistata. Non gettarla mai via.
10. Non inseire alcun oggetti nelle fissure di ventilazione del caricatore. L'inserimento di oggetti metallici o infiammabili nelle fissure di ventilazione cui causare disponibile delle scosse elettriche o danneggiare il caricatore.
11. Controllare la forza di tensione con una chiave dinamometrica.
12. Assicurarsi di spegnere l'interruttore e attendere fino a quando il motore non si arresta Completely prima di cuiare la direzione di rotazione dell'avvitatore. La commutazione effettuata nelle motore sta girando provochera la combustione del motore.
13. Non toccate le parti in movimento. Non fate mai avvincare la chiave ad incavo in movimento alle mani o a qualsiasi parte del vostro corpo. Potreste venirne feriti. Badate inoltre a non toccarla dopo lungo uso. Essa a lungo andare si surriscalda, e potrebbe ustionarvi.

Italiano

1. Si prega di usare gli accessori designati elencati nelle istruzioni per l'uso e nel catalogo HiKOKI. In caso contrario possono verifi carsi incidenti o lesioni.
2. Assicurarsi di installare saldamente la pres nell'incudine. Se la presa non è installata saldamente, potrebbe fuoriuscire e causare lesions.
   Allineare il pistone situato nella sezione quadrata dell'incudine con l'apertura della vite a cavity esagonale. Quindi, spingere il pistone e montare la vite a cavity esagonale sull'incudine. Controllare che il pistone sia completamente inserito nel foro. Per rimuovere la vite a cavità esagonale, invertire la sequenza.
3. Per evitare il consumo di batteria in seguito al mancato spegnimento del LED, la luce si spegne automaticamente entro 15 minuti circa.
4. Riposo dell'unità dopo lavoro continuo.
5. Non toccare le parti metalliche, perché diventano molto calde durante il funzionamento continuo.
6. Non esporre gli occhi alla luce in modo diretto. Segli occhi vengono esposti continuamente alla luce, potrebbero verifi carsi fastidi alla vista.
7. Utilizzato sempre l'utensile e la batteria a temperature comprese tra -5^ e 40^ .

PRECAUZIONI SULLA BATTERIA AGLI IONI DI LITIO

Per estendere la durata, la batteriaagli ioni di litio e munita di una funzione di protezione per arrestarne l'uscita.

Nei casi da 1 a 3 descritti di seguito, durante l'utilizzo del prodotto,anche se state premendo l'interruttore, il motore potrebbe arrestarsi. Cio non indica un malfunzionamento ma e il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si esaurisce, il motore si arresta.
   In tal caso, ricaricarla immediatamente.
2. Se l'utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l'interruttore dell'utensile ed eliminare le cause del sovraccarico. Dop ciò, sare possibile riutilizzarlo.
3. Se la batteria si surriscalda in lavori di sovraccarico, l'alimentazione della batteria potrebbe arrestarsi.

In tal caso, interrompere l'uso della batteria e lasciarla raff reddare. Dop ciò, sare possibile riutilizzarlo.

Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela.

ATTENZIONE

Per prevenire qualsiasi perdita delle batterie, generatione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

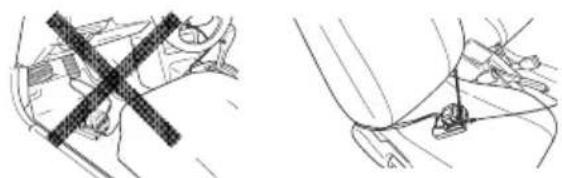

1. Assicurarsi che la polvere e i detriti non si accumulino sulla batteria.
   O. Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria.
   Assicurarsi che qualsiasi polvere e detriti che si depositano sull'utensile elettrico durante la lavorazione non si accumulino sulla batteria.
   Non conservare una batteria inutilizzata in un luogo esesto a polvere e detriti.
   Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su diessa e non conservaria insieme a parti metalliche (viti, chiodi, ecc.).
2. Non forare la batteria con un oggetto appuntito come un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fi sici.
3. Non usare batterie apparentemente danneggiate o deformate.
4. Non usare batterie con la polarità invertita.
5. Non collegare direttamente a prese elettriche o prese per caricabatteria da auto.

6. Non usare la batteria per uno scopo diverso da quelli specificiati.

7. Se la ricarica della batteria non si completaanche quando è passato un tempo di ricarica specifici cato, interrompere immediatamente la ricarica.

8. Non mettere o sottoporre la batteria a temperature elevate o ad alta pressione come in un forno microonde, essiccatore o contentitore ad alta pressione.
9. Tenere immediamente lontano dal fuoco quando si rilevano perdite o maleodore.
10. Non usare in un luogo dove viene generata forte elettricità statica.
11. Se si verifica la perdita delle batterie, maleodore, generatione di calore, scolorimento o deformazione, o se appaiano anormalità di qualsiassi natura durante l'uso, la ricarica o la conservazione, rimuoverla immediatamente dall'apparecchio o carica batteria, e interrompere l'uso.
12. Non immergere la batteria ne consentire ad alcun liquido di penetrare all'interno. La penetrazione di liquidi conduttivi, per esempio acqua, cui quindi provocare incendi o esplosioni. Conservare la batteria in un luogo fresco e asciutto, lontano da materiali infi ammabili e combustibili. Le atmossere di gas corrosivi devono essere evitate.

ATTENZIONE

1. Se il liquido che fuoriesce alla batteria entra negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico.
   Se non viene trattato, il liquido può causare problemiagli occhi.
2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare bene con acqua pulita come l'acqua del rubinetto immediatamente.
   C'è una possibilità che possa causare irritazione alla pelle.
3. Se si riscontrano ruggine, maleodore, surriscaldamento, scolorimento, deformazione, e/o altri irregularità quando si utilizes la batteria per prima volta, non usarla e restituirla al fornitore o venditore.

ATTENZIONE

Se nel terminale della batteria aioni di litio penetrano corpi estranei conduitti, potrebbe verificarsi un cortocircuito della batteria con seguente incendio. Nello stoccaggio della batteria aioni di litio, atteneri scrupolosamente alle seguenti istruzioni.

Non inseire corpi conduitti, chiodi e fili (ad esempio fili di ferro o rame) nel vano di stoccaggio.
O Per impedire cortocircuiti, caricare la batteria nelo strumento o applicare saldamente il coperchio della batteria per lo stoccaggio fi no a nascondere la ventola.

INFORMAZIONI SUL TRASPORTO DELLA BATTERIA AGLI IONI DI LITIO

Quando si traspora una batteriaagli ioni di litio, adottare les seguenti precauzioni.

ATTENZIONE

Avvisare l'azienda di trasporti che il pacchetto contiene una batteriaagliioni di litio,informare l'azienda della sua potenza di uscita e seguire le istruzioni della società di trasporti quando si organizza il trasporto.

Le batterieagliioni di litio che superano la potenza di uscita di 100 Wh sono classifi cate come merci pericolose e necessitano di procedure speciali.
Per il trasporto all'estero, è necessario rispettoare le leggi internazionali e le norme e i regolamenti previsti nel Paese di destinazione.

Potenza di uscita

	La carica della batteria restante è quasi vuota. Ricaricare la batteria il prima possibile.
	La carica della batteria restante è a metà.
	La carica della batteria restante è suffi ciente.

• A seconda della batteria collegata. Il peso maggiore viene misurato con BSL36B18 (venduto separamente).

ACCESSIONI STANDARD

In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati a pagina 163.

Gli accessori standard possono essereambiati nella preavviso.

APPLICAZIONI

Avvitamento e allentamento di tutti i tipi di bulloni e dati usati per fi sssare parti strutturali.

SIMBOLI

ATTENZIONE

Di seguito mostriamo i symboli usati per la macchina.

Assicurarsi di comprendre il significato prima dell'uso.

	WR18DSHL : Avitatore ad impulso a batteria
	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale delle istruzioni.
	Solo per Paesi UE Non gettare le apparetti elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparetti elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparetti elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatible.
V	Tensione nominale
n0	Modalità a vuoto
Bpm Freqenza d'impulso
	Formato di trasmissione quadrato
MT	Forza di torsione (massima)
Kg	Peso* (Secondo la Procedure EPTA 01/2014)
	Scollegare la batteria
	Capacità della batteria
	Interruttore della luce
	Interruttore indicatore batteria restante
	Rotazione in senso orario
	Rotazione in senso anti-orario

CARATTERISTICHE

Le specifi che di esta macchina sono elencate nella Tabella a pagina 163.

NOTA

A causa del continuo programma di ricerca e sviluppo della HiKOKI, le caratteristiche riportate in quello foglio sono soggette cambiamenti alla Preventiva comunicazione.

RICARICA

Prima di utilizzato l'utensile elettrico, caricare la batteria nel seguente modo.

1. Collegamento all'alimentazione elettrica. (Fig. 2)

Quando si carica la batteria alla presa di corrente AC

O Collegare il cavo di alimentazione del caricatore a una presa CA.

Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).

ATTENZIONE

Non usate il cavo elettrico se danneggiato. Fateful riparare immediatamente.

Quando si carica la batteria alla presa di corrente DC 12V dell'automobile (UC18YML2)

Fissate il caricatore in posizione nell'autovettura. Utilizzate la cinghietta in dotazione con il caricatore e fi ssatelo in posizione per impedire che si sposti inavvertamente. (Vedere Fig. 9)

ATTENZIONE

Non posizionate il caricatore o la batteria除去 il sedile del conducente. Fissate il caricatore in posizione per impedire che si sposti inavvertamente siccome si potrebbe provocare un incidente.

Fig. 9

Italiano

Inserite la spina di collegamento dell'accendisigarette nella presa dell'accendisigarette.

Se la spina è allentata ed esce alla presa dell'accendisigarette, riparate la presa. Se la presa è difettosa, si consiglia di contattare il vosto rivenditore di autovetture locale. L'uso prolongato della presa potrebbe provocare un incidente a causa del surriscaldamento.

1. Inserire la batteria nel caricatore. (Fig. 2)

Inserire saldamente la batteria nel caricatore.

3. Carica

Quando si insertisce una batteria nel caricatore, la carica inizia e la spia si illumina stabilmente in rosso.
Quando la batteria è completamente carica, la spia lampeggia in rosso. (A intervalli di un secondo) (Vedere la Tabella 1)

• Indicazioni della spia

Leindicazioni della spia sono comeindicato nella Tabella1, a seconda delle condizioni del caricabatterie o della batteria ricaricabile.

Tabella 1

Indicazioni della spia
La spia si illumina o lampeggia.	Prima della carica	Lampeggia (rosso)	Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)
	Durante la carica	Si illumina (rosso)	Si illumina stabilmente
	Carica completa	Lampeggia (rosso)	Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)
	Carica impossibile	Lampeggia (rosso)	Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi)	Malfunzionamento della batteria o del caricatore
	Standby di surriscaldamento	Si illumina (verde) (UC18YML2)	Si illumina stabilmente	Batteria surriscaldata. Impossibile ricaricare (la ricarica comincere quando la batteria si raff redda).
		Lampeggia (rosso) (UC18YFSL)	Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)
	Impossibile caricare usinga la presa di corrente dell'automobile (UC18YML2)	Lampeggia (verde)	Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi)	Malfunzionamento della batteria o del caricatore

NOTA:Quando in standby per il raffreddamento, UC18YML2/UC18YFSL raffredda la batteria surriscaldata usinguna ventola.
(Tuttavia, la ventola non funzione durante la procedura di caricamento usinga presa di corrente DC 12V dell'automobile.)

• Temperature e tempo di ricarica della batteria.

Le temperature e il tempo di ricarica sono indicati nella Tabella 2-a, 2-b

Tabella 2-a

Caricatore			UC18YFSL
Batteria	Tipo di batteria Li-ion
	Temperature di carica per le batterie		0°C - 50°C
	Voltaggio di carica V 14,4 18
			Serie BSL14xx Serie BSL18xx Serie multi-volt
			(4 celle) (8 celle) (5 celle) (10 celle) (10 celle) (10 celle)
	Tempo di ricarica, approssimativo (a 20°C)	min.	BSL1415S :20	BSL1430 :45	BSL1815S :20	BSL1830 :45	BSL36A18 :75
			BSL1415 :22	BSL1440 :60	BSL1815 :22	BSL1840 :60	BSL36B18 :120
			BSL1415X :22	BSL1450 :75	BSL1820 :30	BSL1850 :75
			BSL1420 :30	BSL1460 :90	BSL1825 :35	BSL1860 :90
			BSL1425 :35		BSL1830C :45
			BSL1430C :45

Tabella 2-b

Caricatore			UC18YML2 (AC/DC)*1
Batteria	Tipo di batteria Li-ion
	Temperature di carica per le Batterie		0°C - 50°C
	Voltaggio di carica V 14,4 18
	Tempo di ricarica, approssimativo (a 20°C)	min.	Serie BSL14xx Serie BSL18xx Serie multi-volt
			(4 celle) (8 celle) (5 celle) (10 celle) (10 celle)
			BSL1415S: 20/50	BSL1430 : 45/120	BSL1815S: 20/50	BSL1830 : 45/120	BSL36A18: 75/200
			BSL1415 : 22/60	BSL1440 : 60/160	BSL1815 : 22/60	BSL1840 : 60/160	BSL36B18: 120/320
			BSL1415X: 22/80	BSL1450 : 75/200	BSL1820 : 30/100	BSL1850 : 75/200
			BSL1420 : 30/100	BSL1460 : 90/240	BSL1825 : 35/100	BSL1860 : 90/240
			BSL1425 : 35/100
			BSL1430C: 45/120

*1 Presa di corrente AC / Presa di corrente DC 12V (dell'automobile)

NOTA

Il tempo di carica può variar e seconde della temperatura ambiente e della tensione della fonte di alimentazione.

In modo particolare, i tempi di ricarica sono più lunghi quando si usa la presa di corrente DC 12V dell'automobile e le temperature sono elevate.

ATTENZIONE

Se il caricabatterie viene utilizzato di continuo, potrebbsurriscaldarsi provocando casi malfunzionamenti. Una volta terminato il caricamento, attendere 15 minuti prima di ricaricare nuovamente.

1. Scollegare il cavo di alimentazione del caricatore alla presa o dall'accendisigarette.

2. Tenere saldamente il caricatore e estrarre la batteria.

NOTA

Assicurarsi di estrarre la batteria dal caricatore durante l'uso e quindi conservarla.

ATTENZIONE

Se la batteriaiene caricata nelle è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l'uso della batteria, la spia del caricatore si illumina di verde o si illumina per 1 secondo, non si illumina per 0,5 secondi (spenta per 0,5 secondi). In quello caso, prima lasciar raffreddare la batteria e poi esquirel'operazione di carica.
Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore ed eventualmente rimuoverli. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato.
Poiché il micro computer incorpore impiega circa 3 secondi per confirmare che la batteria caricata con l'UC18YML2 / UC18YFSL sua stata estratta, attendere almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, potrebbe nonVenire caricata correttamente.
O Controllare la tensione della presa di corrente dell'automobile quando la spia lampeggia di colore verde (ogni 0,2 secondi) in modo continuato. (UC18YML2) Se la tensione è 12V o inferiore, significata che la batteria si è indebolita e non può essere caricata.
Se la spia non lampeggia di colore rosso (ogni secondo)anche se il caricatore è collegato alla presa di corrente o all'accendisigarette, significica che potrebbe essere attivato il circuito di protezione del caricatore.

Rimuovere il cavo alla presa e ricollegarlo dopo circa 30 secondi. Se dopo esta operazione la spia alla non lampeggia di colore rosso (ogni secondo), portare il caricatore presso il centro assistenza autorizzato HiKOKI.

MONTAGGIO E OPERAZIONE

Azione Figura Pagina
Rimozione e inserimento della batteria	1	164
Carica	2	164
Montaggio dell'alloggiamento	3	164
Funzionamento dell'interruttore	4	164
Indicatore batteria restante	5	164
Come utilizzato il LED	6	164
Controllo e sostituzione delle spazzole di carbone	7	165
Selezione degli accessori	-	166

MANUTENZIONE ED ISPEZIONE

1. Controllo dell'alloggiamento

Se l'alloggiamo esagonale o quadrato è deformato, il montaggio di"Thissul basamento nonpuo essere realizzato a dovere,e sottiene di conseguenza una diminuzione della forza di serraggio.Controllare sempre che I'alloggiamo non sua rovinato e sostuirlo quando necessario.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L'avolgimento del motore è ilvero e proprio "cuore" degli attrezzi elettrici. Fare attentione a non danneggiare l'avolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone (Fig. 7)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola al carbonio troppo usurata può create fastidi al motore, sostituire la spazzola al carbonio con altre nuove quando diventa logora o vicina al "limite usura". Inoltre, tenere sempre pulite le spazzole e assicurarsi che scorrano liberamente nei portaspazzola.

Italiano

NOTA

Quando si sostiturisce la spazzola di carbone con un'altra nuova, assicurarsi di usare la spazzola di carbone HiKOKI a numero di codice 999100.

5. Sostituzione di una spazzola di carbone (Fig. 7)

Estrarre la spazzola di carbone rimuovendo prima il coperchio spazzola e quindi agganciando la sporenza della spazzola di carbone con un cacciavite a lama piatta, ecc.

Durante l'installation della spazzola di carbone, selezionare la direzione in modo che il chiodo ⑥ della spazzola di carbone combaci con la parte di contatto ⑨ del tubo della spazzola. Quindi spinnerla in ventro con un dito. Inf ne installare il coperchio spazzola.

ATTENZIONE

Essere assolutamente sicuri di aver inserito il chiodo della spazzola di carbone nella parte di contatto del tubo spazzola. (Si può insere un numero qualsiasi dei due chiodi forniti.)

Fare attenzione perché qualsiasi erre in questa operazione cui risultare in deformazioni del chiodo della spazzola di carbone e cui creare problemi al motore anticipatamente.

6. Pulizia della carcassa dell'utensile

Quando l'attrezzo è sporco, pulirlo con uno straccio soffi ce, inumidito di acqua e sapone. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

7. Conservazione

Conservare il trancia-tondint ad una temperatura inferiore ai 40^ e non a portata di mano di bambini.

NOTA

Conservazione delle batterieagliioni di litio.

Prima di riporre le batterieagliioni di litio, assicurarsi di averle caricate completeness.

Riporre le batterie per periodi prolongati (3 mesi o più) con un basso livello di carica potrebbe provocare il deterioramento delle prestazioni o la significativa riduzione del tempo di utilizzo delle batterie, o potrebbe renderere le batterie incapaci di mantenere la carica.

Tuttavia, la significativa riduzione del tempo di utilizzato delle batterie cui esso riscità caricando e utilizzando le batterie ripetutamente da due a cinque volte.

Se il tempo di utilizzo delle batterie rimane estremamente ridotto nonostante le ricariche ripetute, considerare le batterie inutilizzabili e acquistarne di nuove.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

Avviso importante sulle batterie per gli utensili elettrici a batteria HiKOKI

Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell'utensile elettrico a batteria quandoessovieneutilizzato con batterie diverse da quale da noi designate, o quando la batteria viene smontata e modifi cata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne).

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte alla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 105 dB (A)
Livello misurato di pressione sonora pesato A: 94 dB (A)
Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibratione (somma vettori triass.) determinati secondo la norma EN62841.

Serraggio di impatto dei fi ssaggi della massima capacità dell'utensile:

Valore di emissione vibrazioni a_h = 12,0 m/s^2

Incertezza K = 1,5 m/s²

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al tipo di test standard e può essere utilizzato per confrontare un utensile con un'alto.

Può essere inoltre utilizzato per la stima preliminare dell'esposizione.

ATTENZIONE

Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.

• Identificare le misure di sicurezza per la protezione dell'operaatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile restsa spento e quando funzionaenza essereutilizzato inaggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerca e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamentienzapreventiva communicatesione.

MONTERING OG ANVENDELS

Incertitudine K = 1,5 m/s²
