GEBRUIKSAANWIJZING GTLi 18V AL-KO

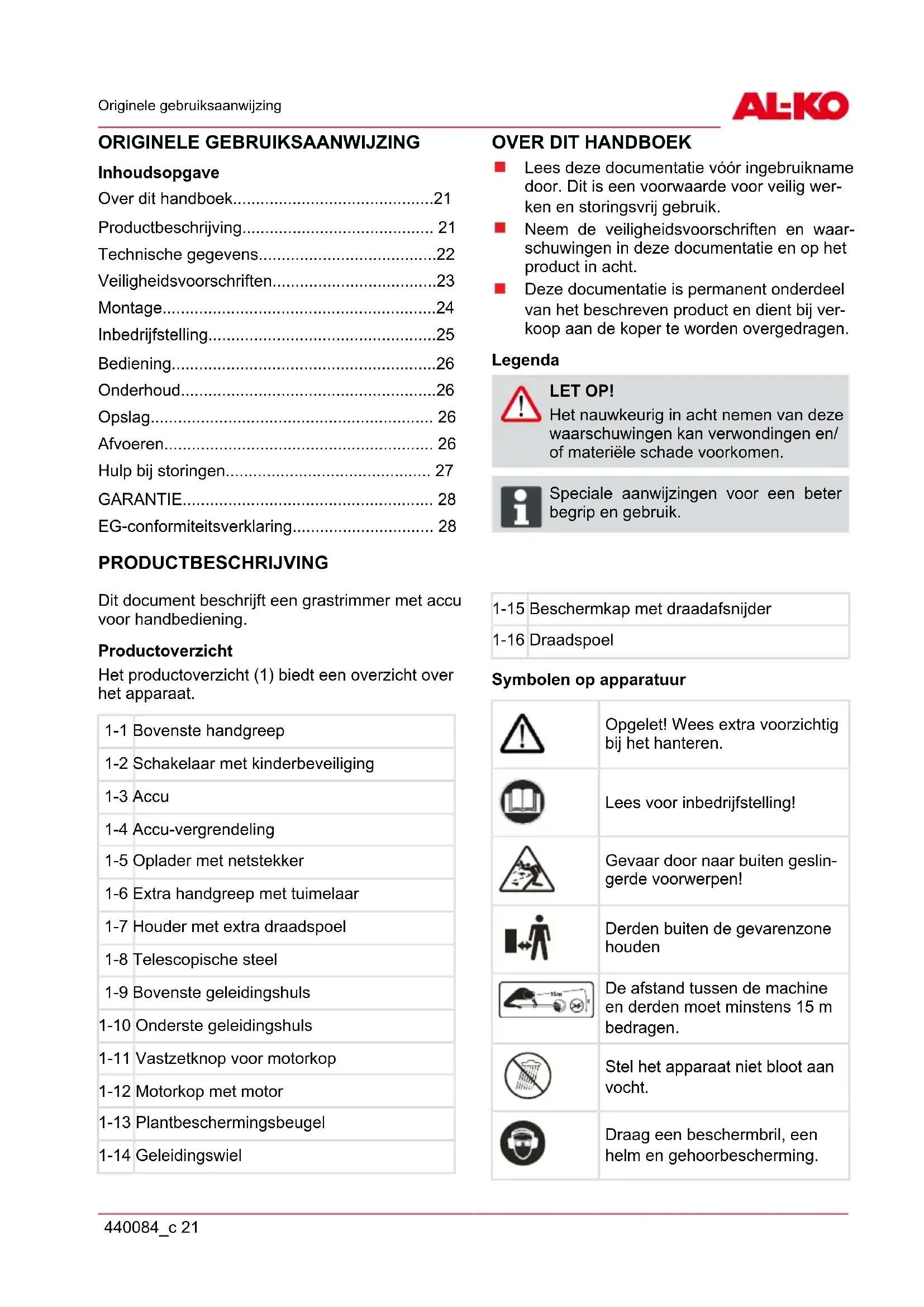

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig wer- ken en storingsvrij gebruik. Neem de veiligheidsvoorschriften en waar- schuwingen in deze documentatie en op het product in acht. Deze documentatie is permanent onderdeel van het beschreven product en dient bij ver- koop aan de koper te worden overgedragen. Legenda LET OP! Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen. ADVICE Speciale aanwijzingen voor een beter begrip en gebruik. PRODUCTBESCHRIJVING Dit document beschrijft een grastrimmer met accu voor handbediening. Productoverzicht Het productoverzicht (1) biedt een overzicht over het apparaat. 1-1 Bovenste handgreep 1-2 Schakelaar met kinderbeveiliging 1-3 Accu 1-4 Accu-vergrendeling 1-5 Oplader met netstekker 1-6 Extra handgreep met tuimelaar 1-7 Houder met extra draadspoel 1-8 Telescopische steel 1-9 Bovenste geleidingshuls 1-10 Onderste geleidingshuls 1-11 Vastzetknop voor motorkop 1-12 Motorkop met motor 1-13 Plantbeschermingsbeugel 1-14 Geleidingswiel 1-15 Beschermkap met draadafsnijder 1-16 Draadspoel Symbolen op apparatuur Opgelet! Wees extra voorzichtig bij het hanteren. Lees voor inbedrijfstelling! Gevaar door naar buiten geslin- gerde voorwerpen! Derden buiten de gevarenzone houden De afstand tussen de machine en derden moet minstens 15 m bedragen. Stel het apparaat niet bloot aan vocht. Draag een beschermbril, een helm en gehoorbescherming.nl Productbeschrijving 22 GTLi 18V Verwijder de batterij voordat u aanpassingen of het reinigen van de apparatuur wordt ge- maakt of wanneer het apparaat onbeheerd voor een tijdje. Verstelbare telescopische steel De grastrimmer is met een verstelbare telescopi- sche steel uitgerust. Hiermee kan het apparaat aangepast worden aan de individuele lichaams- lengte. De motorkop is zwenkbaar. Zwenkbare en verstelbare motorkop De GT Li18V is uitgerust met een zwenkbare mo- torkop, waarvan ook de hellingshoek kan worden ingesteld. Tipautomatiek De draadkop beschikt over een tipautomatik (8-4), zo dat de maaidraad bij lopende motor kan wor- den verlengd. Veiligheidsvoorzieningen Kinderbeveiliging Op de motorbeveiligingsschakelaar bevindt zich een boorgat (5 mm), dat voor een hangslot* is be- doeld. Dit hangslot verhindert dat het apparaat on- gewild kan worden geactiveerd.

• niet bij de levering inbegrepen LET OP! Gevaar voor letsel! Veiligheidsinrichtingen en bescher- mende componenten mogen niet buiten werking worden gesteld. Reglementair gebruik Deze machine is bestemd voor het trimmen van een gazon thuis. Elk ander, daar buiten liggend gebruik geldt als niet conform de bestemming. Dit apparaat is niet voor gebruik bedoeld door kinderen of personen met beperkte fy- sische, sensorische of geestelijke vaardighe- den. Wanneer personen over weinig erva- ring of kennis beschikken mag het appar- aat alleen worden gebruikt onder begeleiding van een persoon die toezicht op de veiligheid houdt of die instructies kan geven over het juiste gebruik van het apparaat. Kinderen mo- gen niet alleen in de buurt van het apparaat komen, om te garanderen dat ze niet met het apparaat spelen. LET OP! Het apparaat mag niet commercieel wor- den gebruikt. TECHNISCHE GEGEVENS GTLi 18V < 2,5 m/s

Technische gegevens conform de volgende nor- men: Mechanische veiligheid conform EN 786, 5.1.1, annex E en D, Geluids(energie)niveau conform DIN EN ISO 3744:2010 Meting mechanische trillingen bij handgreep con- form EN 28662-1:1992 ADVICE De vermelde waarden zijn conform een genormeerde testprocedure vastgesteld en kunnen worden gebruikt om verschil- lende elektronische apparaten met el- kaar te vergelijken. Bovendien zijn deze waarden geschikt om belastingen voor de gebruiker die door vibraties ontstaan van te voren te kunnen inschatten. WAARSCHUWING! Afhankelijk van de gebruikssituatie kun- nen de daadwerkelijke vibratiewaarden van de vermelde waarden afwijken. Wij adviseren u om maatregelen te tref- fen waarmee u zich tegen de belasting door vibratie beschermt. Neem hierbij het complete werkproces in acht, dus ook de tijdstippen waarop het elektroni- sche apparaat zonder belasting werkt of is uitgeschakeld. Tot geschikte maatregelen behoren on- der meer een regelmatig onderhoud van het elektrische apparaat en de opzet- stukken, het warmhouden van uw han- den, regelmatige pauzes en een goede planning van het werkproces. VEILIGHEIDSVOORSCHRIFTEN LET OP! Het messensysteem roteert na het uit- schakelen van de motor nog na. Werk altijd met passende kleding, draag oog- bescherming en handschoenen WAARSCHUWING! Draag gehoorbescherming om schade aan het gehoor te voorkomen. Sta nooit toe dat kinderen of personen die niet zijn geïnstrueerd gebruik maken van de machine of er onderhoudswerkzaamheden aan verrichten. De plaatselijke voorschriften kunnen de minimumleeftijd van de bediener vastleggen Stop het gebruik van het apparaat wanneer er personen (met name kinderen) of huisdieren in de buurt zijn. Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Controleer voordat u het apparaat gebruikt of wanneer u met het apparaat ergens tegen- aan bent gebotst of de machine beschadigd is of aan slijtage onderhevig is. Laat noodz- akelijke reparaties uitvoeren. Gebruik het apparaat nooit wanneer beveili- gingen ontbreken of beschadigd zijn. Houd altijd handen en voeten uit de buurt van het messensysteem, vooral bij het inschake- len van de motor. Bij het systeem dat de draad afsnijdt bestaat het risico op lichamelijk letsel. Nadat er een nieuwe draad uit de rol werd ge- trokken dient u het apparaat altijd in de nor- male werkpositie te houden voordat u hem inschakelt. Monteer nooit metallieke snij-elementen. De behuizing mag niet worden geopend. Accu altijd verwijderen wanneer het apparaat zich niet onder to- ezicht bevindt. voor onderhoudswerkzaamheden. voor het reinigen van het apparaat. wanneer het apparaat langere tijd niet wordt gebruikt. Let erop dat er zich geen vuil in de luch- topeningen bevindt. Ondanks de technische en extra veiligheids- maatregelen is er altijd sprake van een reste- rend risico bij het apparaat. De greep droog en zuiver houden. Vreemde voorwerpen uit het werkgebied ver- wijderen Gebruik het apparaat uitsluitend indien het zich in een perfecte toestand bevindt De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten. Het lichaam en de kleding van het snijdme- chanisme verwijderd houden.nl Veiligheidsvoorschriften 24 GTLi 18V Personen, die niet vertrouwd zijn met de trim- mer, moeten de omgang oefenen met uitge- schakelde motor. Draag doelmatige werkkleding. Let bij het werken op een zekere stand. Bedien het apparaat altijd met beide handen. Derden buiten de gevarenzone houden Laat het apparaat nooit zonder toezicht. Bij hangmaaiwerkzaamheden steeds onder de snijdmachine staan. Bij het werken op hellingen: Werk nooit op een gladde en glibberige helling. Altijd opletten dat u stabiel staat. Altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag. Niet maaien op helling van meer dan 20°! Wees zeer voorzichtig bij het keren! Na contact met een vreemd voorwerp: Motor uitschakelen. De machine controleren op schade. De machine niet bedienen onder invloed van alcohol, drugs of medicatie. Er moet worden voldaan aan de veiligheids- instructies ter voorkoming van een ongeval. Stel het apparaat niet bloot aan vocht. Houd kinderen uit de buurt van apparaten waarin de accu geplaatst is. Elektrische veiligheid VOORZICHTIG! Risico bij het aanraken van stroom- voerende onderdelen! Haal de stekker meteen uit het stopcon- tact wanneer de verlengkabel werd be- schadigd of is doorgesneden! Wij raden aan het apparaat aan te sluiten via een FI-aardlekschakelaar met een nominale lekstroom van < 30 mA. De spanning van het lichtnet in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; ge- bruik geen andere voedingsspanning. Gebruik alleen een verlengingskabel die ge- schikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm

. Wikkel een kabeltrommel altijd helemaal af. Beschadigde of sterk verslechterde verlen- gingskabels mogen niet gebruikt worden.

Controleer vooraf aan de ingebruikname de conditie van uw verlengingskabels. MONTAGE LET OP! Het apparaat mag pas na volledige mon- tage worden gebruikt. LET OP! Plaats de accu pas wanneer het appar- aat compleet in elkaar is gezet. Beschermkap monteren ADVICE Het in de beschermkap geïntegreerde mes snijdt de snijddraden automatisch op de optimale lengte.

1. Plaats de beschermkap op de motorkop (2-1).

2. Let erop dat de draad vrij ligt.

3. Beschermkap met de meegeleverde schro-

even aan de achterzijde vastschroeven (2-1).

4. Plaats het geleidingswiel op de beschermkap

en draai de schroeven vast (2-2). Montage extra handgreep De houder van de extra handgreep is op de te- lescopische steel gemonteerd. De in de levering- somvang inbegrepen reservedraadspoel is in de houder geïntegreerd. Montage extra handgreep Met de tuimelaar in de extra handgreep kan de hellingshoek van de handgreep individueel wor- den ingesteld.

1. Schuif de houder op de schacht.

2. Trek de greepbeugels van de extra hand-

greep licht uit elkaar (3-1).

3. Schuif de extra handgreep op de houder

5. Plaats de tuimelaar met de boutenhouder op

laar met geringe kracht kan worden bewogen (3-3).Inbedrijfstelling 440084_c 25 INBEDRIJFSTELLING LET OP! Voor inbedrijfstelling altijd een visuele in- spectie uitvoeren. LET OP! Gebruik geen beschadigde accu's. Brandgevaar! VOORZICHTIG! Brand- en explosiegevaar! Oplader wordt warm tijdens het laden. Niet gebruiken op een licht ontvlambare ondergrond of in een brandbare omge- ving. Accu laden ADVICE De meegeleverde accu is gedeeltelijk opgeladen! De accu moet voor het eerste gebruik compleet worden opgela- den. De accu kan in elke willekeurige accu- laadconditie worden opgeladen. Het is niet slecht voor de accu als het laden wordt onderbroken. ADVICE De accu is beschermd tegen overla- ding door een voedingsspanning. Hij kan enige tijd op het stroomnetwerk aanges- loten blijven.

1. Oplader (1-5) zonder accu (1-4) op stroom-

netwerk aansluiten. De LED op de stekker-vo- edingseenheid brandt groen.

2. Accu in oplader steken. De LED op de stek-

ker-voedingseenheid brandt rood. Het opla- den begint. ADVICE Het temperatuurbereik tijdens laadbedrijf moet tussen 5 °C en +45 °C liggen. De laadtijd voor volledig opladen be- draagt max. 200 minuten. Als de bedri- jfsduur van de geheel opgeladen accu duidelijk korter is geworden, is de accu versleten en moet deze door een origin- ele accu worden vervangen.

3. Het laadproces is beëindigd wanneer de LED

op de stekker-netvoeding groen brandt - de accu is geladen.

4. Trek de oplader los van het stroomnetwerk.

5. Neem de accu uit de oplader.

2. Schuif de accu op de geleiding totdat de con-

tactbus op de accu stevig op de contactstek- ker van het apparaat zit. De telescopische steel instellen

1. Voor het losmaken moet de bovenste vastze-

thuls ca. 180° naar rechts worden gedraaid (4-1).

2. De telescopische steel aan de individuele li-

chaamslengte aanpassen. De telescopische steel kan ca. 10 cm worden verlengd (4-2).

3. Vastzethuls vastdraaien (4-3).

Motorkop zwenken Om bijv. de gazonranden te trimmen kan de mo- torkop 180° worden gedraaid (5, 6).

1. Onderste vastzethuls losschroeven (5-1).

Motorkop buigen Met de instelbare hellingshoek kan ook op slecht toegankelijke plaatsen worden gemaaid, bijv. on- der banken, richels e.d.

ADVICE Verwijder de bescherming op de draaf- afsnijder voor de eerste ingebruikname. Start de grastrimmer

1. Neem een veilige positie in.

2. Houd het apparaat met beide handen vast.

Plaats hierbij de motorkop niet op de bodem.

3. Houd met de ene hand de extra handgreep en

met de andere hand de bovenste handgreep vast.

4. Druk de schakelaar in de bovenste hand-

greep in en houd deze ingedrukt. Het appar- aat is geactiveerd.

5. Laat de grastrimmer een moment vrij lopen.

De maaidraad wordt hierbij op de juiste lengte afgesneden.

6. Wanneer de schakelaar niet wordt ingedrukt,

schakelt het apparaat zich uit. ADVICE Na het uitschakelen van het apparaat draait de draadmotorkop nog enkele se- conden door.nl Bediening 26 GTLi 18V BEDIENING Schakel het apparaat in voordat u het gras nadert dat moet worden gemaaid. Houd het apparaat licht naar voren en ga langzaam voorwaarts (9). Zwenk het apparaat naar rechts en links om het gras te maaien (9). Lang gras moet in etappes worden gemaaid. Werk altijd van boven (10-1, 10-2) naar beneden. ADVICE Raak met de draadkop tijdens het maaien steeds weer het gazon aan. De tipautomatiek zorgt continu voor een op- timale draadlengte. Gebruik een plantbeschermingsbeugel om het apparaat op de juiste afstand van hinder- nissen te houden (11-1). Het apparaat mag tijdens de werkzaamhe- den niet worden overbelast. Gemaaid materiaal alleen bij stilstaande mo- tor verwijderen. LET OP! De trillngswaarde tijdens het gebruik van het elektrische gereedschap kan afwi- jken van de geteste waarde, afhankelijk van de inzet van het apparaat. Wanneer de accu-grastrimmer in zeer hoog gras wordt overbelast, wordt de draad geb- lokkeerd. Til het apparaat direct uit het hoge gras en ontlast het apparaat. De motor kan anders onherstelbaar beschadigd raken. Verwijder na het gebruik de accu en contro- leer het apparaat op beschadigingen. ONDERHOUD LET OP! Verwijder voor werkzaamheden aan het apparaat de accu. Verwijder na het gebruik de accu en contro- leer de machine op beschadigingen. Elektrische storingen mogen uitsluitend wor- den verholpen door geautoriseerde, gespe- cialiseerde werkplaatsen. Gebruik het apparaat nooit wanneer het mes van de draadafsnijder ontbreekt of bescha- digd is. De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten. Het apparaat niet met water afspuiten! Het binnendringen van water kan tot storingen lei- den. Stel het apparaat niet bloot aan vocht. Controleer het apparaat regelmatig op een correcte toestand. Gebruik geen schoonmaak- resp. oplosmid- delen. Het apparaat kan hierdoor onherstel- baar worden beschadigd. De draadspoel vervangen (reservedraadspoel GT Li 18V art.nr. 112969)

1. Open met druk op de beide vergrendelingen

2. Verwijder de lege draadspoel (8-2).

3. Plaats de nieuwe draadspoel.

4. Let erop dat de veer weer is geplaatst (8-3).

5. Draden aan beide zijden naar buiten rijgen.

6. Afdekking plaatsen en vergrendelingen vast-

klikken. OPSLAG Apparaat en toebehoren na elk gebruik reini- gen. Bewaar het apparaat op een plek die onto- egankelijk is voor kinderen en onbevoegde personen. ADVICE Grastrimmer aan handgreep ophangen. Hierdoor wordt de motorkop niet onnodig belast. Opslag accu en oplader Accu op een droge, vorstvrije plaats bij een omgevingstemperatuur tussen 0 °C en +45 °C bewaren met een acculaadconditie van ca. 40 - 60%. Na 6 maanden opslag de accu ca. 2 uur la- den. Accu niet in de buurt van metalen of zuurhou- dende voorwerpen bewaren - kortsluitgevaar! AFVOEREN Gebruikte apparaten, batterijen of accu´s niet afvoeren via de vuilnisop- haaldienst! Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevo- erd.Afvoeren 440084_c 27 De gebruiker is verplicht tot teruggave van de batterijen en accu's. De afvalverwijdering kan worden uitgevoerd via de vakhandel of door afvalverwerkingbedrijven. De accu alleen wegdoen in ontladen toe- stand.

Storing Mogelijke oorzaak Oplossing Motor loopt niet Motorbeveiligingsschakelaar ging over tot uitschakeling. Accu leeg Wacht tot de motorbeveiligings- schakelaar de trimmer weer inschakelt. Accu laden Trimmer vibreert Draadspoel is vuil Draadspoel reinigen, indien nodig vervangen Het vermogen van de accu neemt duidelijk af Gras te hoog of te nat Maaihoogte is te gering Accu leeg want langere tijd niet in gebruik Levensduur van accu verbruikt Laten drogen, maaihoogte hoger instellen Maaihoogte hoger instellen Accu laden Accu vervangen Gebruik alleen originele toebehoren van de fabri- kant Accu kan niet worden op- geladen Laadstekker of contactbus vuil Accu of oplader defect Reserveonderdeel van reserveon- derdelenlijst bestellen ADVICE Bij storingen die niet in deze tabel worden vermeld of in geval van storingen die u niet zelf kunt oplossen, wendt u zich aan onze verantwoordelijke klantenservice a.u.b.nl GARANTIE 28 GTLi 18V GARANTIE Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantie- termijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht. Onze garantietoezegging geldt enkel bij: correcte behandeling van het apparaat inachtneming van de bedieningshandleiding gebruik van originele reserveonderdelen De garantie vervalt bij: pogingen tot reparatie van het apparaat technische wijzigingen aan het apparaat gebruik dat niet in overeenstemming is met de bestemming Uitgesloten van de garantie zijn: lakschade die is veroorzaakt door normale slijtage slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [xxx xxx (x)] verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabri- kant) De garantieperiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht. EG-CONFORMITEITSVERKLARING Hierbij verklaren wij dat dit product in de door ons uitgebrachte uitvoering voldoet aan de eisen vastgelegd in de geharmoniseerde EU- richtlijnen, de EU-veiligheidsnormen en de standaardproductspecificaties. Product Fabrikant Gevolmachtigde Accu-grastrimmer Type GTLi 18V AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Serienummer EU-richtlijnen Geharmoniseerde normen G130130 Geluidsniveau EN ISO 3744 gemeten / gegarandeerd 90 / 92 dB(A) 2006/42/EC 2014/30/EU 2000/14/EC 2014/35/EU 2011/65/EU EN 60745-1 EN 786 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60335-1 EN 60335-2-29 EN 62233 Beoordelende instantie Beoordeling van conformiteit Kötz, 23.06.2016 Société Nationale de Certification et d'Homologation No. 0499 2000/14/EC Appendix VI Wolfgang Hergeth Managing DirectorMode d'emploi originale 440084_c 29
