Tipo de producto	Cortabordes a batería
Marca	AL-KO
Modelo	GTLi 18V
Peso	2,4 kg
Alimentación	Batería de iones de litio 18 V, 1,3 Ah
Autonomía	Aproximadamente 25 min
Tiempo de carga	200 min máx.
Ancho de corte	25 cm
Nivel de presión acústica (LPA)	73,8 dB(A) (K=2,5 dB(A))
Nivel de potencia acústica (LWA)	84,25 dB(A) (K=1,05 dB(A))
Vibraciones (mano)	< 2,5 m/s² (K=1,5 m/s²)
Tipo de corte	Hilo de nylon con sistema de ajuste automático
Empuñadura	Empuñadura superior + empuñadura adicional ajustable
Mango telescópico	Sí, ajustable (extensión de aprox. 10 cm)
Cabezal de corte giratorio	Sí, inclinación y rotación 180°
Protección de plantas	Estribo de protección
Seguridad infantil	Orificio para candado (no incluido)
Mantenimiento	Limpieza regular, no usar chorro de agua
Piezas de repuesto	Bobina de hilo de repuesto ref. 112969
Garantía	Según legislación nacional, reparación o reemplazo

Preguntas frecuentes - GTLi 18V AL-KO

¿Cómo cargar la batería del GTLi 18V?

Conecte el cargador a la red eléctrica, inserte la batería en el cargador. El LED rojo indica carga, el LED verde indica que está completa. El tiempo de carga es de aproximadamente 200 minutos. Utilice únicamente el cargador suministrado.

¿Cuál es la autonomía de la batería?

La autonomía es de aproximadamente 25 minutos con una batería completamente cargada. La autonomía puede variar según el grosor y la humedad del césped.

¿Cómo ajustar el mango telescópico?

Desenrosque el casquillo de ajuste aproximadamente 180° hacia la derecha, ajuste la longitud del mango (extensión posible de aprox. 10 cm), luego vuelva a enroscar firmemente el casquillo.

¿Cómo inclinar el cabezal de corte?

Presione el botón de ajuste ubicado cerca del cabezal, incline el cabezal al ángulo deseado, luego suelte el botón para bloquear.

¿Cómo reemplazar la bobina de hilo?

Abra la tapa de protección presionando los dos retenes, retire la bobina vacía, coloque la nueva bobina asegurándose de que el resorte esté en su lugar, saque el hilo por ambos lados y luego cierre la tapa.

¿Qué hacer si el motor no arranca?

Verifique si la batería está cargada e insertada correctamente. Si el disyuntor de protección del motor se ha disparado, espere unos instantes hasta que se rearme automáticamente.

¿Qué precauciones de seguridad debo tomar?

Use siempre gafas de protección, casco antirruido y guantes. Mantenga a los niños y animales a más de 15 m. No corte en pendientes de más de 20° y retire la batería antes de cualquier mantenimiento.

¿Puedo usar el aparato bajo la lluvia?

No, no exponga el aparato al agua o la humedad. Nunca lo limpie con chorro de agua. Úselo solo en tiempo seco.

¿Cómo almacenar el cortabordes en invierno?

Limpie el aparato, guárdelo en un lugar seco y fuera del alcance de los niños. Cuélguelo por el mango. Para la batería, consérvela entre 0-35°C con una carga del 40-60% y recárguela cada 3 meses.

¿Dónde puedo encontrar piezas de repuesto?

Utilice únicamente piezas originales AL-KO. La bobina de hilo de repuesto tiene la referencia 112969. Para otras piezas, contacte a su distribuidor o al servicio postventa de AL-KO.

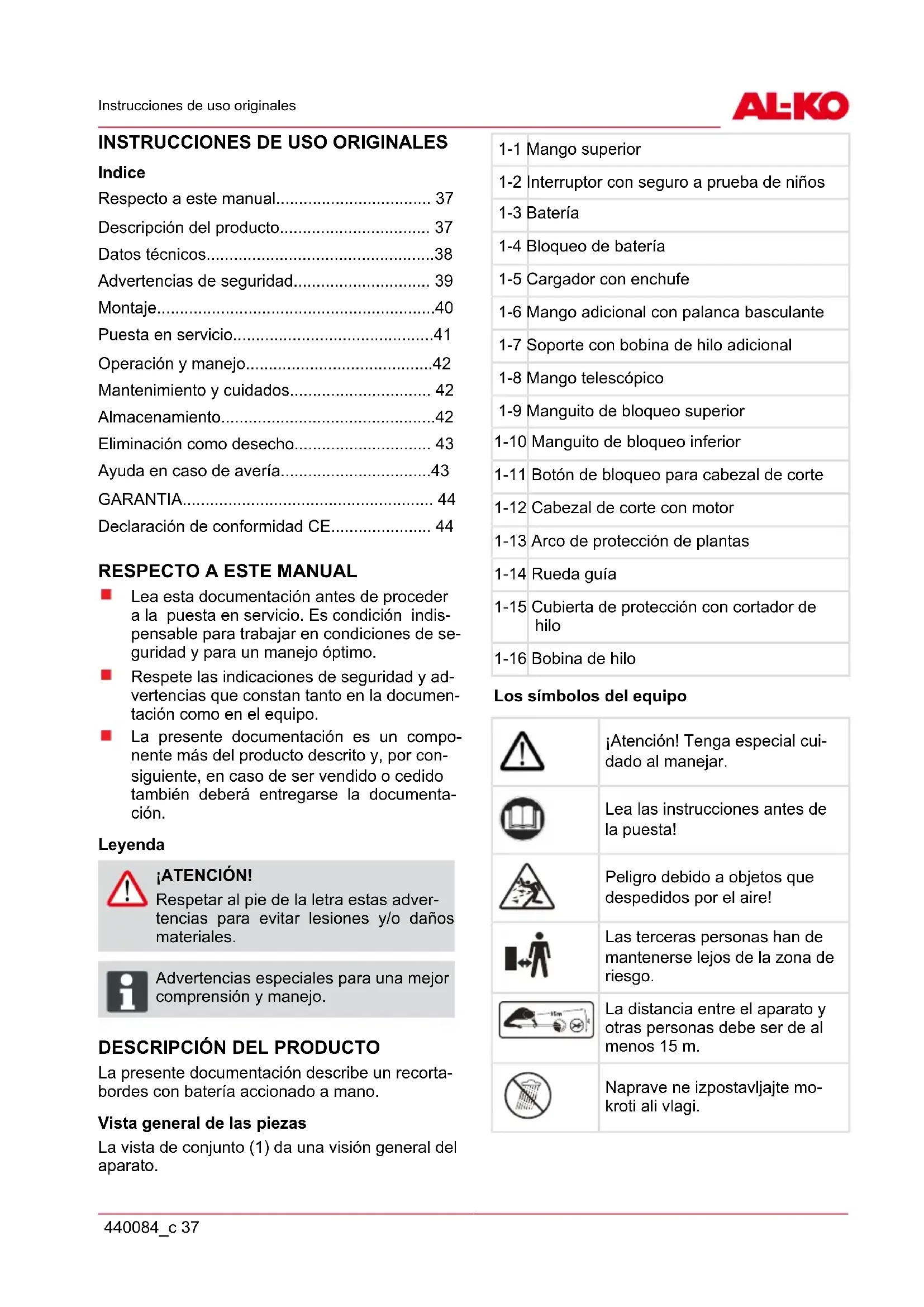

MANUAL DE USUARIO GTLi 18V AL-KO

ES Manual de instrucciones.... 37

INSTRUCCIONES DE USO ORIGINALES

Indice

Respecto a este manual.... 37

Descripción del producto.... 37

Advertencias de seguridad.... 39

Montaje....40

Puesta en servicio....41

Operación y manejo....42

Mantenimiento y cuidados.... 42

Almacenamiento....42

Eliminación como desecho.... 43

Ayuda en caso de avería....43

GARANTIA....44

Declaración de conformidad CE.... 44

RESPECTO A ESTE MANUAL

Lea esta documentación antes de proceder a la puesta en servicio. Es condición indispensable para trabajar en condiciones de seguridad y para un manejo óptimo.

■ Respete las indicaciones de seguridad y advertencias que constan tanto en la documentación como en el equipo.

La presente documentación es un componente más del producto descrito y, por consiguiente, en caso de ser vendido o cedido también deberá entregarse la documentación.

Leyenda

¡ATENCIÓN!

Respetar al pie de la letra estas advertencias para evitar lesiones y/o daños materiales.

Advertencias especiales para una mejor comprensión y manejo.

DESCRIPCIÓN DEL PRODUCTO

La presente documentación describe un recorta-bordes con batería accionado a mano.

Vista general de las piezas

La vista de conjunto (1) da una visión general del aparato.

1-1	Mango superior
1-2	Interruptor con seguro a prueba de niños
1-3	Batería
1-4	Bloqueo de batería
1-5	Cargador con enchufe
1-6	Mango adicional con palanca basculante
1-7	Soporte con bobina de hilo adicional
1-8	Mango telescópico
1-9	Manguito de bloqueo superior
1-10	Manguito de bloqueo inferior
1-11	Botón de bloqueo para cabezal de corte
1-12	Cabezal de corte con motor
1-13	Arco de protección de plantas
1-14	Rueda guía
1-15	Cubierta de protección con cortador de hilo
1-16	Bobina de hilo

Los símbolos del equipo

	¡Atención! Tenga especial cui-dado al manejar.
	Lea las instrucciones antes de la puesta!
	Peligro debido a objetos que despedidos por el aire!
	Las terceras personas han de mantenerse lejos de la zona de riesgo.
	La distancia entre el aparato y otras personas debe ser de al menos 15 m.
	Naprave ne izpostavljajte mo-kroti ali vlagi.

Llevar gafas protectoras, casco de seguridad y protección para los oídos.

Retire la batería antes de cualquier ajuste o limpieza del equipo, se hace o cuando el dispositivo se deja desatendida durante un tiempo.

El recortabordes está equipado con un mango telescópico ajustable. De este modo, el aparato se puede ajustar a las distintas estaturas de los usuarios y la cabeza de motor se puede girar.

Cabezal de corte giratorio y ajustable

El GT Li18V está equipado con un cabezal de corte giratorio y ajustable en ángulo.

Sistema automático de pulsación

En el cabezal de hilo se ha incorporado un sistema automático de pulsación (8-4) para extender el hilo de corte con el motor en marcha.

Dispositivos de seguridad y de protección

Seguro a prueba de niños

El orificio (5 mm) en el guardamotor está previsto para un candado*. Este candado impide el arranque involuntario del aparato.

*No se incluye en el volumen de suministro

¡ATENCIÓN!

¡Peligro de lesiones!

No se deben desactivar los dispositivos de seguridad y de protección.

Uso acorde a los fines establecidos

Este aparato está previsto para segar un piso de césped en el sector privado. Todo otra utilización distinta a éste se considera no conforme a lo previsto.

El uso de este aparato no es adecuado para personas (incluidos niños) con limitaciones físicas, sensoriales o mentales, o con falta de experiencia o conocimientos, a no ser que estén bajo la supervisión de una persona responsable de su seguridad o hayan recibido de ella instrucciones sobre el modo de funcionamiento del aparato. Se debe vigilar a los niños para que no jueguen con el aparato.

¡ATENCIÓN!

El aparato no debe utilizarse en la industria.

DATOS TÉCNICOS

	GTLi 18V
	< 2,5 m/s2K = 1,5 m/s2
	LPA73,8 dB(A)K = 2,5 m/s2
	LWA84,25 dB(A)K = 1,05 m/s2
	/ III
	25 cm
	2,4 kg
Batería de iones de litio
	18 V
	1,3 Ah (ión de litio)
	200 min
	25 min aprox.
	Cargador
	Input: 100-240V~50/60Hz 14WOutput: 20V 500mA

5 - 45 °C

Datos técnicos según las siguientes normas:

Seguridad mecánica conforme a EN 786, 5.1.1, anexo E y D,

Nivel de potencia acústica y nivel de energía del ruido conforme a DIN EN ISO 3744:2010

Medición de vibraciones en la empuñadura conforme a EN 28662-1:1992

Los valores indicados se han calculado mediante un procedimiento de ensayo normalizado y se pueden utilizar para comparar distintas herramientas eléctricas entre sí.

Además, estos valores sirven para estimar, de antemano, la tensión que producen las vibraciones en el usuario.

¡ADVERTENCIA!

Dependiendo de la aplicación de la herramienta eléctrica, los valores reales de la vibración pueden diferir de los indicados.

Tome medidas de protección contra la tensión por vibraciones. Tenga en cuenta el proceso de trabajo completo, incluso los periodos de tiempo durante los cuales la herramienta eléctrica funciona sin carga o está apagada.

Entre las medidas apropiadas se incluyen el mantenimiento y cuidado periódico de la herramienta eléctrica y sus accesorios, mantener las manos calientes, descansos regulares, así como una adecuada planificación de los procesos de trabajo.

ADVERTENCIAS DE SEGURIDAD

¡ATENCIÓN!

Los elementos de corte siguen girando después de apagar el motor.

Hacer uso de indumentaria adecuada, protección ocular y guantes siempre que se emplee este aparato

¡ADVERTENCIA!

Utilice protección auditiva para evitar daños en los oídos.

Nunca permita que niños o personal no instruido maneje o repare la máquina. Algunas normativas locales regulan la edad mínima del operador.
Interrumpa el funcionamiento de la máquina si hay personas, especialmente niños o animales, en las proximidades del aparato.
Utilice únicamente el aparato durante el día o con una iluminación artificial adecuada.
Antes de la puesta en marcha de la máquina y después de un golpe, compruebe si la máquina presenta algún daño o desgaste y encargue las reparaciones necesarias.
Nunca use el aparato si no hay dispositivos de protección o si están defectuosos.
Mantenga siempre las manos y los pies alejados del mecanismo de corte, sobre todo, al encender el motor.
Cualquier dispositivo que sirva para cortar la longitud del hilo puede causar lesiones.
■ Después de sacar un hilo nuevo, mantenga siempre la máquina en la posición de trabajo normal antes de que se encienda.
Nunca incorpore elementos de corte metálicos.
Sólo han de utilizarse piezas de repuesto originales.
Retire siempre la batería

cuando la máquina no está vigilada,
■ antes de realizar los trabajos de mantenimiento,
■ antes de la limpieza del aparato y
cuando el aparato no se vaya a utilizar durante un periodo largo de tiempo.

Asegúrese de que los orificios de ventilación no estén sucios.
A pesar de las medidas de protección técnicas y complementarias, siempre existe riesgo al trabajar con la máquina.
■ Mantener las empuñaduras secas y limpias.
Los cuerpos extraños han de retirarse de la zona de trabajo
¡Utilice el aparato sólo si está en perfecto estado técnico!
Mantener cubierta de protección, cabezal portahilo y motor siempre libres de restos de hierba.
Mantener el cuerpo y la ropa alejados del dispositivo de corte.

Las personas no familiarizadas con la desbrozadora deben ejercitarse primero con el motor apagado.
Utilice ropa de trabajo adecuada.
Durante el trabajo prestar atención a estar bien afianzado.
■ Manejar el aparato siempre con ambas manos.
Las terceras personas han de mantenerse lejos de la zona de riesgo
No deje el aparato desatendido.
En trabajos de segado en pendiente pararse más abajo del dispositivo de corte.
Al realizar trabajos en pendientes:

Nunca trabaje en una pendiente lisa y resbaladiza.
Asegúrese de estar en una posición segura.
Corte el césped siempre en sentido transversal a la pendiente, nunca hacia arriba o abajo.
No corte césped en pendientes con una inclinación superior a los 20°!
■ Preste especial atención al girar!

Al producirse contacto con un cuerpo extraño:

Apagar el motor.
■ Revisar si el aparato sufrió daños.

No usar el aparato bajo la influencia de alcohol, drogas o medicamentos.

Se deben cumplir las normas de prevención de accidentes.

No exponga el aparato a la humedad.

Mantenga a los niños alejados de los aparatos equipados con batería.

Seguridad eléctrica

¡PRECAUCIÓN!

Peligro al tocar componentes bajo tensión

Desenchufe el conector de la red inmediatamente si el cable de prolongación se ha dañado o cortado. Le recomendamos emplear un interruptor diferencial residual con una intensidad nominal de < 30 mA.

La tensión de red de su casa debe coincidir con la tensión de red indicada en los datos técnicos. No utilice otra tensión de alimentación.
- Únicamente utilice cables de prolongación de 1,5 mm ^2 mínimo adecuados para instalaciones al aire libre. Los rollos de cable siempre deben estar completamente desenrollados.
No se deben emplear los cables de prolongación que estén defectuosos o rotos.
⇒ Antes de poner el aparato en funcionamiento, compruebe siempre el estado del cable.

MONTAJE

¡ATENCIÓN!

El aparato no debe funcionar hasta que se haya montado por completo.

¡ATENCIÓN!

No coloque la batería hasta que el aparato esté completamente montado.

Montaje de la cubierta de protección

La cuchilla integrada en la cubierta de protección secciona automáticamente el hilo de corte a la longitud óptima.

1. Coloque la cubierta de protección en el cabezal de corte (2-1).
2. Asegúrese de dejar el hilo por fuera.
3. Atornille la cubierta de protección por detrás con los tornillos suministrados (2-1).
4. Coloque la rueda guía en la cubierta de protección y fijela con los tornillos (2-2).

Montaje del mango adicional

El soporte del mango adicional se debe montar en el mango telescópico. La bobina de hilo de recambio del volumen de suministro se ha incorporado en el soporte.

Montaje del mango adicional

La inclinación del mango se puede ajustar individualmente con la palanca basculante del mango adicional.

1. Monte el soporte sobre el eje.
2. Abra el arco del mango adicional tirando ligeramente (3-1).
3. Monte el mango adicional en el soporte (3-2).

4. Encaje el mango en el engranaje.

5. Coloque la palanca basculante con el soporte del perno en el perno de sujeción.

6. Atornille el perno de sujeción de modo que la palanca basculante se pueda mover sin ejercer demasiada fuerza (3-3).

PUESTA EN SERVICIO

¡ATENCIÓN!

Realice una inspección visual, antes de la puesta en funcionamiento.

¡ATENCIÓN!

No utilice baterías defectuosas. Peligro de incendio.

¡PRECAUCIÓN!

Riesgo de incendio y explosiones.

El cargador se calienta durante el proceso de carga. No lo utilice sobre superficies fácilmente inflamables ni en un entorno inflamable.

Carga de la batería

La batería suministrada está parcialmente cargada. Cargue la batería por completo antes de utilizarla por primera vez.

La batería se puede cargar en cualquier estado de carga. La interrupción de la carga no daña la batería.

La batería está protegida por una tensión de alimentación contra sobrecargas y, por tanto, se puede dejar conectada a la red eléctrica durante algún tiempo.

1. Conecte el cargador (1-5) sin la batería (1-4) a la red eléctrica. El LED de la unidad de alimentación se ilumina en verde.
2. Coloque la batería en el cargador. El LED de la unidad de alimentación se ilumina en rojo. Comienza la carga.

El proceso de carga se debe llevar a cabo en un rango de temperatura de 5 °C a +45 °C.

La carga completa tarda 200 minutos como máximo. Si el tiempo de funcionamiento de la batería disminuye considerablemente a pesar de haberse cargado por completo, significa que la batería está gastada y debe sustituirse por una batería original nueva.

1. La carga finaliza cuando el LED de la unidad de alimentación se ilumina en verde (batería completamente cargada).
2. Desenchufe el cargador.
3. Retire la batería del cargador.

Colocación de la batería

1. Presione el mecanismo de bloqueo.
2. Desplace la batería por la guía hasta que la hembrilla de contacto de la batería se apoye fijamente en la clavija de contacto del aparato.

1. Gire el manguito de bloqueo superior 180° aprox. a la derecha para soltarlo (4-1).
2. Ajuste el mango telescópico a su estatura. El mango telescópico se puede extender unos 10 cm (4-2).
3. Gire y apriete el manguito de bloqueo (4-3).

Giro del cabezal de corte

Para cortar, por ejemplo, el césped por los bordes, se puede girar el cabezal de corte 180° (5, 6).

1. Suelte el manguito de bloqueo inferior (5-1).
2. Gire el mango telescópico 180° (5-2).
3. Apriete el manguito de bloqueo (5-3, 6-1).

Inclinación del cabezal de corte

Gracias a la posibilidad de modificar el ángulo de inclinación, también se puede cortar en lugares de difícil acceso como, por ejemplo, debajo de bancos, resaltos, etc.

1. Pulse el botón de bloqueo (7-1).
2. Encaje el cabezal de corte en el ángulo deseado (7-2).
3. Suelte el botón de bloqueo.

Retire la protección del cortador de hilo antes de la primera puesta en funcionamiento.

Puesta en funcionamiento del recortabordes

1. Colóquese en un lugar seguro.
2. Sostenga el aparato con las dos manos sin apoyar el cabezal de corte en el suelo.
3. Sujete el mango adicional con una mano y el mango superior con la otra.
4. Presione el interruptor del mango superior y manténgalo pulsado. El aparato comienza a funcionar.
5. Deje funcionar el recortabordes en vacío durante unos instantes. En este momento, se recorta la longitud adecuada del hilo de corte.
6. Si se suelta el interruptor, el aparato se desconecta.

El cabezal de corte de hilo sigue girando unos segundos después de apagar el aparato.

OPERACIÓN Y MANEJO

■ Encienda el aparato antes acercarse al césped que se va a cortar.
Incline el aparato ligeramente hacia delante y proceda despacio (9).
Gire el aparato a la derecha y a la izquierda para cortar el césped (9).

El césped muy crecido se debe cortar por capas. Siempre proceda de arriba (10-1, 10-2) hacia abajo.

Toque ligera y continuamente el césped con el cabezal de hilo cuando trabaje con la máquina. Gracias al sistema automático de pulsación, siempre se trabaja con una longitud óptima del hilo.

Utilice el arco de protección de plantas para mantener el aparato a una distancia adecuada respecto a los obstáculos (11-1).
No sobrecargue el aparato mientras trabaja.
- Únicamente retire el material cortado con el motor parado.

¡ATENCIÓN!

El valor de vibración durante el uso de la herramienta eléctrica puede diferir del valor acreditado en función de la utilización del aparato.

El hilo se bloquea si se somete el aparato a un gran esfuerzo cuando el césped está muy crecido. Levante inmediatamente el aparato del suelo y descárguelo. En caso contrario, se pueden producir daños permanentes en el motor.

Extraiga la batería y compruebe si el aparato presenta daños después de su uso.

Extraiga la batería antes de realizar cualquier trabajo en el aparato.

Extraiga la batería y compruebe si el aparato presenta daños después de su uso.
Solamente los talleres autorizados pueden solucionar los fallos eléctricos.
Nunca use el aparato si no hay cuchilla en el cortador de hilo o si está defectuosa.
Mantener cubierta de protección, cabezal portahilo y motor siempre libres de restos de hierba.
¡El aparato no debe rociarse con agua! El agua penetrada puede provocar averías.
No exponga el aparato a la humedad.
■ Revise periódicamente si el aparato está en buen estado.
No utilice disolventes ni productos de limpieza. En caso contrario, el aparato puede sufrir daños irreparables.

Sustitución de la bobina de hilo

(Bobina de hilo de recambio GT Li 18V n.º de ref. 112969)

1. Presione los dos mecanismos de bloqueo para abrir la cubierta (8-1).
2. Retire la bobina vacía (8-2).
3. Coloque la bobina nueva.
4. Asegúrese de volver a colocar el resorte (8-3).
5. Pase el hilo por los dos lados hacia fuera.
6. Coloque la cubierta y encaje los mecanismos de bloqueo.

ALMACENAMIENTO

Limpie el aparato y sus accesorios después de cada uso.
Almacene el aparato fuera del alcance de niños y personas no autorizadas.

Cuelgue el recortabordes por el mango. De este modo no se carga innecesariamente el cabezal de corte.

Almacenamiento de la batería y el cargador

Almacene la batería en un lugar seco y protegido contra heladas, a una temperatura ambiente de 0 °C a +35 °C y con un 40 - 60% de carga.
Recargue la batería durante dos horas aprox. tras 6 meses de almacenamiento.
No almacene la batería cerca de objetos de metal o que contengan ácidos. Hay peligro de que se produzca un cortocircuito.

ELIMINACIÓN COMO DESECHO

No elimine los aparatos, pilas o baterías usados con los residuos domésticos.

El embalaje, el aparato y los accesorios están fabricados con materiales reciclables y deben eliminarse del modo adecuado.

El usuario está obligado a devolver las pilas y las baterías. La eliminación de residuos se puede realizar a través del distribuidor o en puntos de recogida de desechos.
La batería se debe desechar descargada.

AYUDA EN CASO DE AVERÍA

Problema Posible causa Solución
El motor no funciona. El guardamotor desconectó el aparato.La batería está descargada.		Esperar hasta que el guardamotor vuelva a encender el aparato.Cargar la batería.
El aparato vibra. La bobina de hilo está sucia. Limpiar la bobina de hilo, sustituir en caso necesario.
El tiempo de funcionamiento de la batería disminuye considerablemente.	El césped está demasiado crecido o húmedo.Altura de corte insuficiente.Batería descargada por no utilizarse durante un tiempo prolongado.Vida útil de la batería agotada.	Dejar secar, ajustar una altura mayor de corte.Ajustar una altura mayor de corte.Cargar la batería.Sustituir la batería. Utilizar sólo los accesorios originales del fabricante.
No se puede cargar la batería.	La clavija o la hembrilla de contacto está sucia.La batería o el cargador están defectuosos.	Solicitar las piezas de repuesto según la ficha de piezas de repuesto.

En caso de problemas que no figuran en esta tabla o que no puede solucionar usted mismo, póngase en contacto con nuestro servicio de atención al cliente.

GARANTIA

Nosotros solucionamos los posibles fallos del material o de fabricacion durante el plazo legal de prescripción de derechos por deficiencias según nuestro criterio mediante reparacion o entrega supletoria. El plazo de prescripción se determinara con arreglo a la legislacion del país en el que se haya adquirido el aparato.

Nuestra declaracion de garantlaes valida unica- La garantia se extingue cuando:

mente en caso de:

■ uso correcto del aparato
observancia de las instrucciones de uso
- utilizacion de piezas de repuesto originales

se realizan intentos de reparacion en el aparato
se realizan modificaciones tecnicas en el aparato
en caso de utilizacion no conforme a la finalidad prevista

Quedan excluidos de la garantia:

los danos de lacado derivados del desgaste normal
■ las piezas de desgaste que en la ficha de piezas de repuesto estan identificadas con el marco [xxx xxx (x)]
■ motores de combustion (para estos seran de aplicación las regulaciones de garantía propias del fabricante de motor en cuestion)

El periodo de garantia comienza en la compra por el primer usuario final. Lo decisivo es la fecha en el recibo. En caso de proceder la garantia, rogamos se dirija con la presente declaracion de garantia y el comprobante de compra a su vendedor o al servicio autorizado de postventa mas cercano. Los derechos legales por deficiencias del comprador frente al vendedor no se ven afectados por esta declaracion de garantia.

DECLARACIÓN DE CONFORMIDAD CE

Por la presente, declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los estándares específicos del producto.

Producto Fabricante Apoderado

Recortabordes con batería	AL-KO Geräte GmbH
Tipo	Ichenhauser Str. 14
GTLi 18V	89359 Kötz (Alemania)

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz (Alemania)

Número de serie Directivas UE Normas armonizadas

G130130	2006/42/CE
	2014/30/UE
Nivel de potencia acústica	2000/14/CE
EN ISO 3744	2014/35/UE
medido / garantizado	2011/65/UE
90 / 92 dB(A)

EN 60745-1

EN 786

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-29

EN 62233

Organismo notificado Evaluación de conformidad Kötz, 23.06.2016

Société Nationale de Certification 2000/14/CE apéndice VI

et d'Homologation

N.° 0499

Wolfgang Hergeth

Managing Director

ISTRUZIONI PER L'USO ORIGINALI

Sommario
