ПОСІБНИК КОРИСТУВАЧА GTLi 18V AL-KO

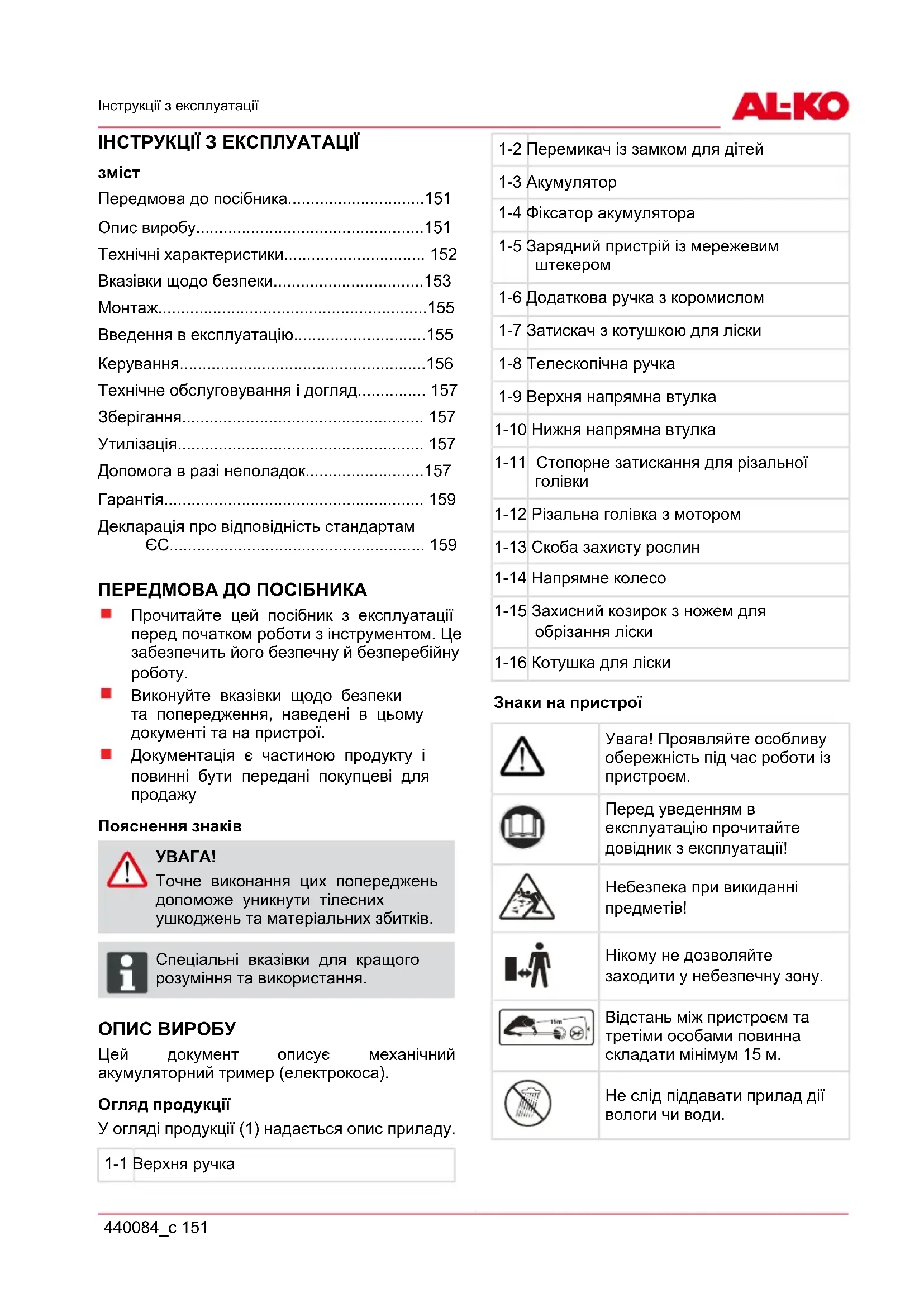

• Передмова до посібника p. 151
• Опис виробу p. 151
• Технічні характеристики p. 152
• Вказівки щодо безпеки p. 153
• Монтаж p. 155
• Введення в експлуатацію p. 155
• Керування p. 156
• Технічне обслуговування і догляд p. 157
• Зберігання p. 157
• Утилізація p. 157
• Допомога в разі неполадок p. 157
• Гарантія p. 159
• Декларація про відповідність стандартам ЄС ПЕРЕДМОВА ДО ПОСІБНИКА Прочитайте цей посібник з експлуатації перед початком роботи з інструментом. Це забезпечить його безпечну й безперебійну p. 159

Виконуйте вказівки щодо безпеки та попередження, наведені в цьому документі та на пристрої. Документація є частиною продукту і повинні бути передані покупцеві для

Точне виконання цих попереджень допоможе уникнути тілесних ушкоджень та матеріальних збитків. ADVICE Спеціальні вказівки для кращого розуміння та використання. ОПИС ВИРОБУ Цей документ описує механічний акумуляторний тример (електрокоса). Огляд продукції У огляді продукції (1) надається опис приладу. 1-1 Верхня ручка 1-2 Перемикач із замком для дітей 1-3 Акумулятор 1-4 Фіксатор акумулятора 1-5 Зарядний пристрій із мережевим

1-6 Додаткова ручка з коромислом 1-7 Затискач з котушкою для ліски 1-8 Телескопічна ручка 1-9 Верхня напрямна втулка 1-10 Нижня напрямна втулка 1-11 Стопорне затискання для різальної

1-12 Різальна голівка з мотором 1-13 Скоба захисту рослин 1-14 Напрямне колесо 1-15 Захисний козирок з ножем для обрізання ліски 1-16 Котушка для ліски Знаки на пристрої Увага! Проявляйте особливу обережність під час роботи із

Перед уведенням в експлуатацію прочитайте довідник з експлуатації! Небезпека при викиданні

Нікому не дозволяйте заходити у небезпечну зону. Відстань між пристроєм та третіми особами повинна складати мінімум 15 м. Не слід піддавати прилад дії вологи чи води.uk Опис виробу 152 GTLi 18V Використовуйте захисні окуляри, шолом та засоби захисту слуху. Вийміть акумулятор, перш ніж будь-які коригування або очищення обладнання проводиться або коли пристрій залишається без нагляду на деякий час. Регульована телескопічна ручка Цей тример обладнано регульованою телескопічною ручкою. Завдяки цьому прилад можна регулювати відповідно до зросту користувача, змінюючи положення кришки

Відкидна та регульована різальна голівка GTE Li18V обладнано відкидною та регульованою за кутом нахилу різальною

Автоматика дотику В нитяній голівці розташовано пристрій автоматики дотику (8-4), тож двигун працює доти, доки витягується різальна ліска. Пристрої безпеки та запобіжні пристрої Замок від дітей Отвір (5 мм) на стартері мотору призначено для висного замка*. Висний замок попередить випадкове активування пристрою.

• Не входить до комплекту

Небезпека отримання травми! Не відключайте запобіжні й захисні

Використання за призначенням Даний пристрій призначений для підрізання газонів у приватному секторі. Інше застосування вважається застосуванням не за призначенням. Цей пристрій не призначено для використання особами (включаючи дітей) зі зниженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом чи/або знаннями, якщо тільки їх не контролює особа, що відповідає зі їхню безпеку та надає їм вказівки щодо того, як слід використовувати пристрій. Слід суворо контролювати дітей задля уникнення гри з пристроєм.

Прилад не дозволяється експлуатувати з професійною метою. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ GTLi 18V 4,0 м/с

LpA 85 дБ(A) ± 2 дБ(A) / III 25 см 2,4 кг Літій-іонний акумулятор 18 В

1,3 Ач (літій-іонний) 200 хв прибл. 25 хв. Зарядний пристрій Вхід. потужність: 100-240 В~50/60 Гц 14 Вт Вихідна потужність: 20 В 500 мАТехнічні характеристики 440084_c 153

Технічні характеристики відповідають таким

Механічна безпека — за стандартом EN 786,

5.1.1, Додатки E та D,

Рівень гучності звуку та рівень звукової енергії — за стандартом DIN EN ISO 3744:2010 Вимірювання механічних вібрацій на ручці — за стандартом EN 28662-1:1992 ADVICE Вказані значення було розраховано за допомогою стандартної тестової процедури; їх можна використовувати задля порівняння різних електричних

Окрім того, ці значення можна використовувати для попереднього розрахунку навантажень користувача, спричинюваних вібрацією. ПОПЕРЕДЖЕННЯ! В залежності від використання приладу фактичне значення вібрації може відрізнятися від наданого. Задля захисту від вібрації слід вжити відповідних заходів. При цьому слід враховувати весь процес, включаючи час роботи приладу без навантаження або його вимкнення. До відповідних заходів відносяться регулярний технічний догляд та обслуговування приладу та його насадок, розігрівання ручок, регулярні перерви в роботі та планування робочого процесу. ВКАЗІВКИ ЩОДО БЕЗПЕКИ

Обертання різальних інструментів продовжується навіть після зупинення

Відповідний одяг, захист очей та рукавички ПОПЕРЕДЖЕННЯ! Задля уникнення пошкодження слуху слід вдягати захист для органів слуху. Заборонено дозволяти дітям та некваліфікованим особам експлуатувати або виконувати технічний догляд за приладом. Місцеві норми безпеки також можуть обмежувати вік оператора Слід припиняти користування приладом у випадку появи поблизу людей, особливо, дітей, або тварин. Дозволяється працювати лише при денному або дуже гарному штучному освітленню. Перед початком роботи, а також після будь-яких зіткнень чи ударів, слід оглянути прилад на предмет будь-яких ознак пошкодження та виконати необхідні ремонтні дії. Забороняється використовувати прилад з пошкодженим чи відсутнім обладнанням з

Завжди тримайте руки та ноги подалі від різального пристрою, особливо від

Пошкодження може спричинити будь- який пристрій, що використовується для різання довжини ліски. Після витягування нової ліски пристрій завжди переходить до свого стандартного стану, перш ніж його вмикають. Ніколи не встановлюйте металеві різальні

Використовувати лише оригінальні запасні

Завжди видаляйте акумулятор у період невикористання приладу перед сервісним обслуговуванням перед чищенням деталей приладу у разі тривалого невикористання

Завжди слід перевіряти отвори на наявність сміття. Незалежно від вживання технічних та додаткових заходів безпеки під час роботи с приладом завжди залишається деякий

Ручки повинні бути сухі та чисті. Видаляйте сторонні предмети з робочої

Використовуйте пристрій лише у технічно справному стані.uk Вказівки щодо безпеки 154 GTLi 18V Завжди піклуйтесь про те, щоб захисний щиток, головка із ліскою та двигун були чистими від залишків підрізаної трави. Не наближайте тіло та одяг до ріжучого

Особи, які не вміють працювати із тримером, повинні навчатися, коли двигун

Слід вдягати відповідний захисний одяг. Слідкуйте за безпечністю та стабільністю свого робочого положення. Завжди керуйте пристроєм обома руками. Нікому не дозволяйте заходити у небезпечну зону. Не залишайте пристрій без нагляду При роботі на схилі завжди стійте нижче ріжучого пристрою. При роботі на схилах: Ніколи не працюйте на гладкий і слизький схил. Завжди намагайтеся зайняти максимально стійке положення. Завжди стрижіть траву поперек схилу, ніколи не рухайтеся вгору чи вниз. Не стрижіть траву на схилах під кутом більш ніж 20°! Особлива обережність під час

Після контакту із стороннім предметом: Вимкнути двигун. Перевірити пристрій на пошкодження. Не користуйтесь пристроєм у стані сп'яніння, під впливом наркотичних або лікарських засобів. Слід дотримуватися правил із запобігання нещасних випадків. Не слід піддавати прилад дії вологи чи

Слід тримати дітей подалі від приладів з акумулятором. Електрична безпека

Небезпека під час дотику до струмопровідних деталей! Негайно від’єднайте штекер від електромережі, якщо подовжувальний кабель пошкоджений чи перегнутий! Ми рекомендуємо здійснити підключення через автоматичний запобіжний вимикач із номінальним струмом пошкодження < 30 мА. Домашня мережева напруга повинна збігатися з даними для мережевої напруги в технічній документації. Не використовуйте будь-яку іншу напругу

Використовуйте тільки подовжувальні кабелі, що призначені для використання на відкритому повітрі, з мінімальним поперечним перетином 1,5 мм

барабани повинні бути повністю розмотані.Монтаж 440084_c 155 Забороняється використовувати пошкоджені та зношені подовжувальні

Перед кожним введенням в експлуатацію перевіряйте стан подовжувальних кабелів.

Експлуатація приладу дозволяється лише після повного завершення його

Вставте акмулятор лише після повного монтажу приладу. Встановлення захисного козирка ADVICE Інтегрований в захисний ковпак ніж автоматично обрізає ріжучу ліску до оптимальної довжини.

1. Захисний козирок на різальній голівці (2-1).

2. Переконайтеся в тому, що нитку видно.

3. Повністю загвинтіть захисний козирок

комплектними гвинтами (2-1).

4. Встановіть напрямне колесо на захисний

ковпак та загвинтіть гвинти (2-2). Монтаж допоміжної ручки Утримувач допоміжних ручок встановлюється на телескопічну ручку. Комплектна змінна котушка для ліски встановлюється у

Монтаж допоміжної ручки Тримаючи коромисло у допоміжній ручці, відрегулюйте кут нахилу ручки за потребою.

1. Встановіть на рукоятку.

2. Злегка потягніть пускову дужку допоміжної

3. Зніміть допоміжну ручку з утримувача (3-2).

4. Встановіть допоміжну ручку у зубчате

5. Встановіть коромисло з болтовим

кріпленням стяжним болтом.

6. Загвинтіть болтове кріплення так, щоб

коромисло рухалося лише незначним зусиллям (3-3). ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

Перед уведенням в експлуатацію завжди оглядайте пристрій.

Заборонено використовувати пошкоджені акумулятори. Виникає ризик пожежі!

Існує ризик пожежі та вибуху! Зарядний пристрій нагрівається під час заряджування. Не експлуатуйте прилад на займистих чи вогненебезпечних поверхнях. Зарядження акумуляторів ADVICE Акумулятор частково заряджено! Акумулятор слід повністю зарядити перед першим використанням. Акумулятор можна заряджати на будь-якому етапі розрядження. Переривання зарядження не впливає на стан акумулятора. ADVICE Акумулятор захищено від перенапруги у мережі живлення, тож він може залишатися підключеним до мережі живлення деякий час.

1. Зарядний пристрій (1-5) без акумулятора

(1-4), підключений до мережі живлення. Світлодіод на блоці живлення штекера горить зеленим.

2. Вставте акумулятор у зарядний пристрій.

Світлодіод на блоці живлення штекера горить червоним. Процес зарядження розпочався. ADVICE Допустимий діапазон температур для зарядження акумулятора — 5 °C - +45 °C. Повне зарядження триває максимум 200 хвилин. Якщо незважаючи на повне зарядження тривалість роботи акумулятора значно знижено, це означає, що термін придатності акумулятора вичерпано, і його слід замінити новим.uk Введення в експлуатацію 156 GTLi 18V

3. Коли світлодіод на блоці живлення

штекера загоряється зеленим, це означає, що процес зарядки закінчено, і акумулятор повністю заряджено.

4. Від'єднайте зарядний пристрій від мережі

5. Вийміть акумулятор із зарядного

1. Натисніть на фіксатор.

2. Встановіть акумулятор у корпус,

доки контактне гніздо акумулятора не зафіксується надійно на ріжках штепсельного розніму приладу. Відрегулюйте телескопічну ручку

1. Для вивільнення поверніть верхнє

стопорне затискання прибл. на 180° праворуч (4-1).

2. Телескопічна ручка регулюється

відповідно до зросту користувача. Телескопічна ручка подовжується прибл. на 10 см (4-2).

3. Затягніть стопорне затискання (4-3).

Поверніть різальну голівку Напр., для того щоб обробити окрайки газонів, різальну голівку можно повернути на 180° (5, 6).

1. Послабте стопорне затискання (5-1).

2. Поверніть телескопічну ручку на 180° (5-2).

3. Загвинтіть стопорне затискання (5-3, 6-1).

Нахиліть різальну голівку Завдяки зміненому куту нахилу можна скошувати траву в таких важкодоступних місцях, як під лавками, виступами і т.і.

1. Натисніть на стопорне затискання (7-1).

2. Встановіть різальну голівку під бажаним

кутом нахилу та зафіксуйте (7-2).

3. Вивільніть стопорне затискання.

ADVICE Зніміть захист ножа для обрізання ліски перед першою експлуатацією. Запуск тримера

1. Встановіть прилад у надійне положення.

2. Тримайте прилад обома руками. При

цьому на дозволяйте різальній голівці торкатися ґрунту.

3. Тримайте допоміжну ручку однією рукою, а

іншою охопіть верхню рукоятку.

4. Увімкнуть рукоятку, утримуючи її рукою.

5. Декілька хвилин тример має попрацювати

ялово. В результаті різальну ліску буде обрізано до потрібної довжини.

6. У разі відпускання перемикача прилад

вимикається. ADVICE Після вимкнення живлення приладу голівка з ножем для обрізання ліски працюватиме ще декілька секунд.

Прилад слід вмикати до того, як ви наблизитеся до трави, яку обрізатимете. Злегка нахиливши прилад уперед, повільно починайте рухатися (9). Для обрізання трави нахиляйте прилад праворуч і ліворуч (9). Довгу траву слід обрізати «пошарово». Завжди зверху униз (10-1, 10-2), наближаючись до

ADVICE Під час роботи нитяна голівка поступово обрізає газон. Функція автоматики дотику забезпечує оптимальну довжину ліски. Користуючись скобою захисту рослин, тримайте прилад на відповідній відстані від перешкод (11-1). Не перевантажуйте прилад під час роботи. Видаляйте залишки зрізаної трави лише з вимкненим мотором.

Під час експлуатації електроінструмента величина вібрації може відрізнятися від вказаного значення в залежності від застосування пристрою. У разі надмірного використання акумуляторного тримера у надвисокій траві ліска блокується. В такому випаду слід негайно прибрати прилад з високої трави та зменшити навантаження. Недотримання цього правила може призвести до серйознішого пошкодження

Після використання вийміть акумулятор та перевірте прилад на предмет пошкоджень.Технічне обслуговування і догляд 440084_c 157 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І

Перед оглядом та обслуговуванням приладу завжди виймайте акумулятор. Вийміть використаний акумулятор та перевірте прилад на предмет пошкоджень. Електричні неполадки мають виправлятися лише в авторизованих сервісних центрах. Забороняється користуватися приладом із пошкодженим лезом ножів для обрізання

Завжди піклуйтесь про те, щоб захисний щиток, головка із ліскою та двигун були чистими від залишків підрізаної трави. Не поливати прилад водою! Проникання всередину води може спричинити пошкодження. Не слід піддавати прилад дії вологи чи

Слід періодично перевіряти прилад на його придатність до експлуатації. Заборонено використовувати чистячі засоби або розчини. Їх використання може спричинити невиправне пошкодження

Заміна котушки для ліски (Змінна котушка для ліски GT Li 18V Арт. № 112969)

1. Відкрийте кришку, натиснувши на обидва

2. Вийміть порожню котушку для ліски (8-2).

3. Вставте нову котушку.

4. Переконайтеся в тому, що пружину

розташовано на відповідному місці (8-3).

5. Протягніть ліску з обох боків назовні.

6. Закрийте кришку та зафіксуйте її.

Прилад та його аксесуари слід очищувати після кожного використання. Висушіть пристрій та зберігайте його у місці, недоступному для дітей та сторонніх

ADVICE Тример слід вішати на гачок. Таким чином різальна голівка не отримуватиме зайвого навантаження. Зберігання акумулятора та зарядного при-

Акумулятор слід зберігати у сухому теплому місці за температури середовища між 0 °C та +35 °C зі ступенем зарядженості прибл. у 40 - 60% Після 6-місячного зберігання акумулятор слід заряджати прибл. протягом 2 годин Не слід зберігати акумулятор поряд з металевими предметами або предметами, що окислюються: це може стати причиною короткого замкнення!

Забороняється утилізувати прилади, батареї чи акумулятори, що стали непридатними, разом із побутовими відходами! Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації. Користувач має повертати використані батареї і акумулятори. Утилізація здійснюється дилером або у пунктах утилізації. Утилізувати слід лише повністю розряджені акумулятори. ДОПОМОГА В РАЗІ НЕПОЛАДОК Неполадка Можлива причина Рішення Двигун не працює Запобіжний автомат двигуна

Розрядження акумуляторів Зачекайте, доки запобіжний автомат знову ввімкне тример. Зарядження акумуляторів Тример вібрує Котушка для ліски забруднена Почистіть котушку або замініть її, якщо це необхідноuk Допомога в разі неполадок 158 GTLi 18V Неполадка Можлива причина Рішення Термін роботи акумулятора значно

Трава зависока або занадто

Висота зрізування надто мала Акумулятор розрядився після тривалого невикористання Вичерпано термін придатності акумуляторів Дайте траві висохнути, встановіть вищу висоту

Встановіть вищу висоту

Зарядження акумуляторів Замініть акумулятори. Використовуйте лише оригінальні запчастини від

Акумулятор не заряджається Забруднено штепсель батареї або контактне гніздо Акумулятор чи зарядний пристрій мають дефекти Замовте запасні деталі з каталогу запчастин ADVICE З неполадками, не вказаними в цьому переліку, або з тими, які ви не в змозі подолати самостійно, звертайтеся до місцевого сервісного центру.Гарантія 440084_c 159

Ми усуваємо можливі дефекти матеріалів чи виробничий брак пристрою впродовж встановленого законом тер- міну подачі рекламацій на свій розсуд шляхом ремонту чи заміни. Термін визначається законодавством країни, у якій було придбано пристрій. Гарантія діє лише за наступних умов: при належному використанні пристрою; при дотриманні довідника з експлуатації; при використанні оригінальних запчастин. Гарантія анулюється: при спробах ремонту пристрою; при технічних змінах пристрою; nпри застосуванні не за призначенням (напри- клад, у комерційних цілях). Гарантія не поширюється: на пошкодження лакового покриття, які пояснюються нормальним зношуванням; деталі, що зношуються, у каталозі запчастин включені в рамку [xxx xxx (x)] двигуни внутрішнього згоряння: для них діють гарантійні положення відповідного виробника. Гарантійний період починається с дати придбання першим покупцем. Такою датою вважається дата оригіналь- ного документу на придбання. У гарантійному випадку зверніться з даним гарантійним листом та документом, який підтверджує купівлю то- вару, до свого дилера чи до найближчого авторизованого сервісного центру. Гарантія дає право покупцеві пред’являти виробникові претензії відносно усування недоліків виробу. ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС Цим документом ми заявляємо, що цей спроектований нами продукт відповідає вимогам погоджених директив ЄС, стандартам безпеки ЄС, а також іншим стандартам, що застосовані до цього продукту. Продукт Виробник Уповноважений представник Акумуляторний тример (електрокоса)

GTLi 18V AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Серійний номер Директиви ЄС Погоджені норми G130130 Рівень звуку EN ISO 3744 виміряний / гарантований 90 / 92 дБ(А) 2006/42/EC 2014/30/EU 2000/14/EC 2014/35/EU 2011/65/EU EN 60745-1 EN 786 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60335-1 EN 60335-2-29 EN 62233 Уповноважений орган сертифікації Оцінка відповідності Kötz, 23.06.2016 Національне товариство з сертифікації та атестації (Société Nationale de Certification et d'Ho- mologation) № 0499 2000/14/EC Додаток VI Wolfgang Hergeth Керівний директорhu Eredeti használati utasítás 160 GTLi 18V
