Solo T 23125.2 HD V2 SD - Tractor AL-KO - Gratis gebruiksaanwijzing en handleiding

Merk	AL-KO
Model	Solo T 23125.2 HD V2 SD
Producttype	Zitmaaier
Snijbreedte	125 cm (schatting)
Capaciteit opvangzak	310 liter
Transmissietype	Hydrostatisch met voetpedaal
Meskoppeling	Elektromagnetisch
Motortype	4-takt benzinemotor
Brandstof	Loodvrije benzine, min. RON 91
Tankinhoud	Circa 7 liter (schatting)
Verstelbare snijhoogte	Ja, meerdere standen via hendel
Maximaal toegestane helling	18% (ongeveer 10°)
Beoogd gebruik	Particuliere en siertuinen
Veiligheidsvoorzieningen	Schakelaars voor rem, maaidek, zitplaats, opvangzak, uitwerpkanaal
Foutmelding	Scherm met foutcodes (Err 01 tot Err 12)
Optie Smart Cockpit	Bluetooth-module en AL-KO inTOUCH-app
Ledigen van de opvangzak	Elektrisch of handmatig afhankelijk van versie
Regelmatig onderhoud	Controleren van olie, luchtfilter, bougie, bandenspanning, mes
Reiniging	Met waterstraal, zonder hogedrukreiniger
Slijtageonderdelen	Snijmessen, V-riem, luchtfilter
Garantie	Volgens geldende wetgeving, originele onderdelen vereist

Veelgestelde vragen - Solo T 23125.2 HD V2 SD AL-KO

Hoe start ik de motor van de AL-KO Solo T 23125.2 zitmaaier?

Ga op de zitplaats zitten, trap het rempedaal volledig in en vergrendel het met de hendel. Zorg ervoor dat het maaidek is uitgeschakeld (schakelaar in stand 0). Zet de gashendel in de hoge stand (choke indien aanwezig). Steek de contactsleutel in en draai deze naar stand III tot de motor start (maximaal 5 seconden). Laat de sleutel los; deze keert terug naar stand II. Stel vervolgens het toerental in voor gebruik.

Hoe controleer ik de veiligheidsvoorzieningen voor gebruik?

Controleer vóór elke start de veiligheidsschakelaars: remschakelaar (motor mag niet starten als rem los is), maaidekschakelaar (motor mag niet starten als maaidek is ingeschakeld), zitplaatschakelaar (motor stopt als u opstaat terwijl het maaidek is ingeschakeld), opvangzakschakelaar (motor stopt als de zak wordt opgetild) en uitwerpkanaalschakelaar (motor start niet als het kanaal is verwijderd). Voer deze tests uit op een vlakke ondergrond.

Hoe leeg ik de opvangzak?

Afhankelijk van de versie gebruikt u de tuimelschakelaar links van de zitplaats (elektrische lediging) of de bedieningshendel. Voor de hendel: trek deze naar achteren (17/a), duw vervolgens in de rijrichting om te openen (17/b). Klap de zak naar achteren tot deze vastklikt. De motor stopt als de zak wordt opgetild terwijl het maaidek is ingeschakeld.

Hoe stel ik de snijhoogte in?

Gebruik de verstelhendel rechts van de bestuurdersstoel (06/2). Verlaag de hendel voor een kortere maaibeurt, verhoog deze voor een hogere maaibeurt. De normale hoogte is 4 tot 5 cm (standen 2 of 3). Kies voor hoog of vochtig gras een hogere hoogte.

Hoe gebruik ik de mulchfunctie?

Maai voor mulchen regelmatig (1 tot 2 keer per week) en knip slechts ongeveer 1/3 van de grashoogte af. Gebruik het maaidek zonder opvangzak. Het maaisel wordt fijngemalen en blijft achter. Zorg ervoor dat het gras niet te hoog of vochtig is voor een optimaal resultaat.

Wat moet ik doen als de motor niet start?

Controleer eerst het brandstofniveau en de brandstofkwaliteit. Controleer vervolgens het luchtfilter, de bougie (reiniging of vervanging) en zorg ervoor dat de startaccu is opgeladen. Controleer ook of de rem is ingeschakeld, het maaidek is uitgeschakeld en de zitplaatschakelaar correct wordt ingedrukt.

Hoe vervang ik het snijmes?

Stop de motor, verwijder de contactsleutel en de bougiekabel. Til de maaier met een geschikt hulpmiddel op. Verwijder het maaidek (zie hoofdstuk 9.5). Vervang het mes door een origineel onderdeel. Draai aan met het aanbevolen koppel. Laat de balans indien nodig controleren door een gespecialiseerde werkplaats.

Welke bandenspanning wordt aanbevolen?

De aanbevolen spanning is 1 bar (ongeveer 14,5 PSI). Controleer de spanning regelmatig met een geschikte bandenpomp. Ongelijke spanningen kunnen de maaikwaliteit beïnvloeden.

Hoe reinig ik de zitmaaier na gebruik?

Stop de motor en verwijder de contactsleutel. Gebruik geen hogedrukreiniger om schade aan elektrische onderdelen en lagers te voorkomen. Maak de behuizing, het maaidek en het uitwerpkanaal schoon met een doek, borstel of gematigde waterstraal. Maak de opvangzak apart schoon met water.

Hoe bewaar ik de maaier in de winter?

Tap de brandstoftank af en laat de carburateur leeglopen om afzettingen te voorkomen. Berg de maaier op in een droge, vorstvrije ruimte. Verwijder de accu en bewaar deze op een koele plaats (10-15 °C). Laad de accu periodiek op als deze niet wordt gebruikt. Smeer de smeerpunten volgens het onderhoudsschema.

GEBRUIKSAANWIJZING Solo T 23125.2 HD V2 SD AL-KO

1 Over deze gebruikershandleiding 53

1.1 Symbolen op de titelpagina 53
1.2 Verklaring van pictogrammen en sig-
naalwoorden 53

2 Productomschrijving 53

2.1 Reglementair gebruik 53
2.2 Mogelijk foutief gebruik 54
2.3 Symbolen op het apparatusat 54
2.4 Veiligheids- en beveiligingsvoorzie
ningen 54

2.5 Productverzicht (01) 54
2.6 Optie "smart Cockpit" (43)* 55

2.6.1 Bluetooth-radiomodule en AL-KO inTOUCH app 55
2.6.2 Acties in "Smart Home" / "Smart Garden" (IFTTT) 55

3Veiligheidsinstructies 56
4 Trekker uitpakken en monteren 56

5 Bedieningselementen 56

5.1 Standard dashboard (02) 56
5.2 Instrumentenpaneel met display (03). 57

5.2.1 Functieknoppen en de displayweergave 57
5.2.2 Controleampjes 58

5.3 Rem- en koppelingspedaal (05) 58
5.4 Bediening van de versnellingsbak (rijsnelheid) (04) 58

5.5 Aandrijving hydrostaat (04, 05) 59
5.6 Bediening van het maaiwerk (06).... 59

6 Ingebruikname 59

6.1 Maier controleren 59
6.2 Vullen metolie.. 59
6.3 Vullen met brandstof (09) 59
6.4 Bandendruk controleren 60
6.5 Grasopvangbak monteren (10-13) .. 60

6.6 De verilgheidsvoorzieningen contrôle
ren 60

6.6.1 Remcontactschakelaar controle- ren 60
6.6.2 Contactschakelaar van de maaier controleren 60
6.6.3 Contactschakelaar van de stoei controlleren 61
6.6.4 Contactschakelaar van de gras-opvangbak controleren 61
6.6.5 Contactschakelaar van het uit-werpkanaal controlleren 61

7 De trekker gebruiken 61

7.1 Essentiele voorbereidende maatregelen 61
7.2 Gebruik van toebehoren 61
7.3 Gazontrekker duwen (15, 16) 61
7.4 De motor starten en afstellen 62
7.5 Met de trekker rijden 62

7.5.1 Rit voorbereiden bij temperaturen onder de 10^ 62
7.5.2 Met hydrostaat (pedaalbedie- ning) rijden 62
7.5.3 Met cruise control rijden 63
7.5.4 Rijden en maaien op hellingen.... 63
7.5.5 Maaien met de gazontrekker 63

8 De gazontrekker reinigen 64

8.1 De grasopvangbak reinigen 65
8.2 De behuizing, motor en transmissie reinigen 65
8.3 Het uitwerpkanaal reinigen (18) 65

9 Onderhoud 66

9.1 Onderhoudsplan 66
9.2 Smeerplan 67
9.3 Wielen verwisselen 67
9.4 Startbatterij 67
9.5 DeMAaier demonteren 68
9.6 V-snaar verrangen 68

10 Transport 69

11 Opslag 69
12 Hulp bij storingen 69

12.1 Storingsweergave display en foutopossing 71

13 Klantenservice/service centre. 73
14 Garantie 73

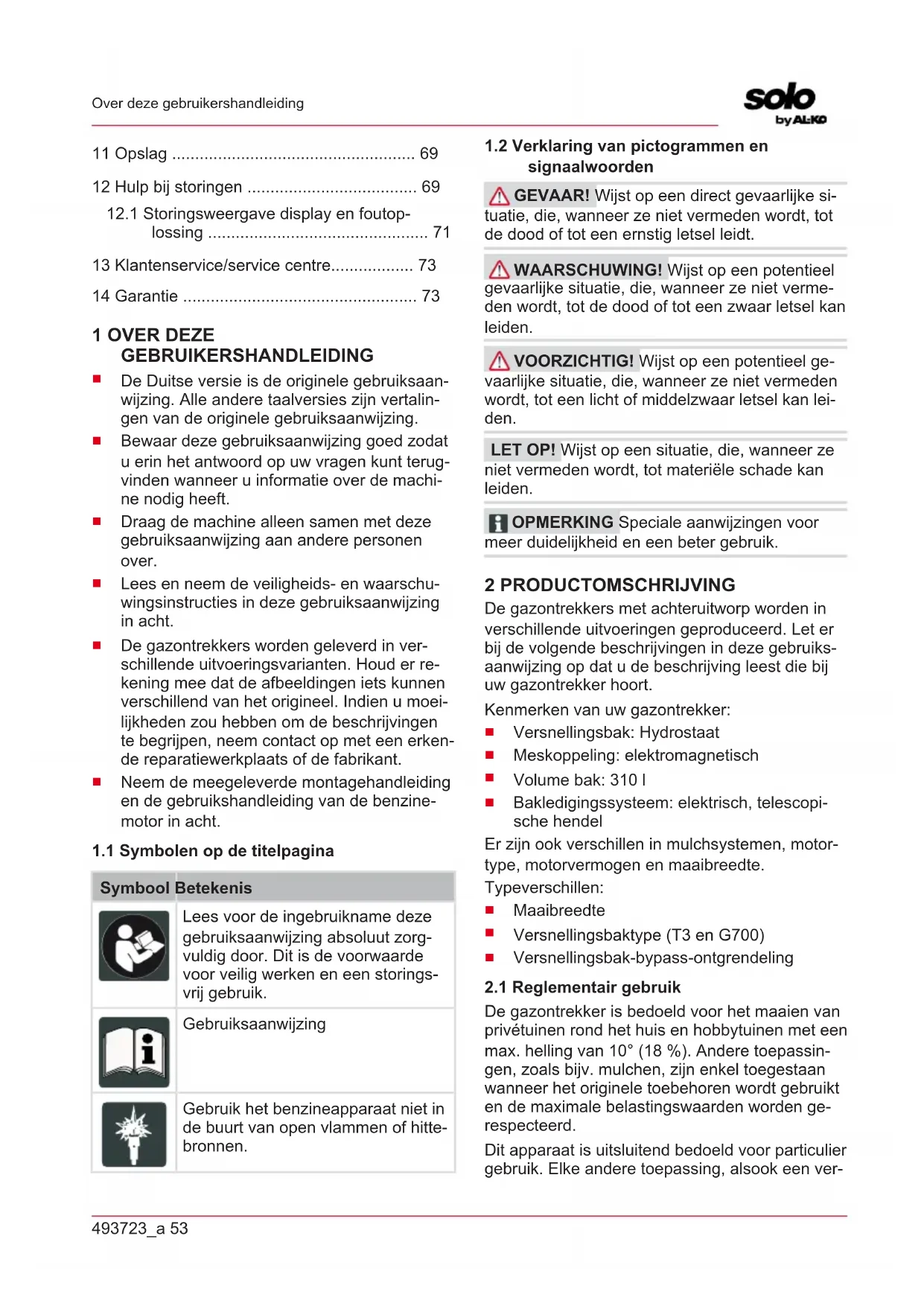

1 OVER DEZE GEBRUIKERSHANDLEIDING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalin-gen van de originele gebruiksaanwijzing.
Bewaar deze gelebruiksaanwijzing goed zodate u erin het antwoord op uw vragen kurz terugvinden wanner u informatie over de machinenodig heeft.
Draag de machine alleen samen met deze gebruiksaanwijzing aan andere personen over.
Lees en neem de veiligheids- en waarschuwingsinstructies in deze gebruiksaanwijzing in acht.
De gazontrekkers worden geleverd in verschillende uitvoeringsvarianten. Houd er rekening mee dat de afbeeldingen iets können verschillend van het origineel. Indien u moeilijkheden zou hebben om de beschrijvingen te begrijpen, neem contact op met een erkende reparatiewerkplaats of de fabrikant.
Neem de meegeleverde montagehandleiding en de gebruikshandleiding van de benzinemotor in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis

Lees voor de ingebruikname deze gebruiksaanwijzing absolutut zorgvuldig door. Dit is de voorwaarde voor veilig werkken en een storingsvrij gebruik.

Gebruiksaanwijzing

Gebruik het benzineapparaat Niet in de buurt van open vlammen of hittebronnen.

1.2 Verklaring van pictogrammen en signalaalwoorden

GEVAAR! Wijst op een direct gevaarlijke situation, die, wanneer ze Niet vermeden worden, tot de dood of tot een ernstig letsel leidt.
WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanner ze Niet vermeden worden, tot de dood of tot een zwaar letsel kan leiden.
VOORZICHTIG! Wijst op een potentieel gevaarlijke situatie, die, wanner ze Niet vermeden worden, tot een Licht of middelzwaar letsel kan leiden.
LET OPI! Wijst op een situation, die, wanner ze Niet vermeden worden, tot materièle schade kan leiden.
OPMERKING Speciale aanwijzingen voormeerduidelijkheid en een beter gebruik.

De gazontrekkers met anscheruitworp worden in verschillende uitvoereningen geprodueerd. Let er bij de volgende beschrijvingen in deze gebruiks-aanwijzing op dat u de beschrijving leest die bij uw gazontrekker hoort.

Kenmerken van uw gazontrekker:

Versnellingsbak: Hydrostaat
Meskoppeling: elektromagnetisch
Volumebak:310I
Bakledigingssystem: elektrisch, telescopische hendel

Er zich ook verschillen in mulchsystemen, motor-type, motorvermögen en maaibreedte.

Typeverschillen:

Maaibreedte
Versnellingsbaktype (T3 en G700)
Versnellingsbak-bypass-ontgrendeling

De gazontrekker is bedoeld voor het maaien van privetuinen rond het huis en hobbytuinen met een max. helling van 10^ (18%). Andere toepassin gen, zoals bijv. mulchen, zich enkel toegestaan wanner het originele toebehoren worden gebruikt en de maximale belastingswaarden worden gespecteerd.

Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een ver

boden om- of aanbouw, worden beschouwd als nicht beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CEmarkering) en de afwijzing van elke verantwoordelijkheid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.

2.2 Mogelijk foutief gebruik

De gazontrekker is nicht gemaakt voor bedrijfsmatig gebruik in openbare parken, op sportterreinen, in de land- en bosbouw.

WAARSCHUWING! Gevaren door overbelasting van de gazontrekker! Let er bij het gebruik van een aanhangwagen vooral op dat u de toegestane aanhangergewachten en hellingen omhoog/omlaag Niet overschrijdt. Overschrijding hiervan kan het remvermogen van de gazontrekker overbelasten en kan tot gevaarlijke situatuies leiden!

OPMERKING Houd er rekening mee dat de gazontrekker geen wegvergunning heeft en dus nicht op de openbare weg mag rijden!

2.3 Symbolen op het apparaat

Lees voor de ingebruikname de gebruikershandleiding door!

Houdijdens het maaien andere personen, vooral kinderen en dieren, op afstand van het werkgebied.

Trek de contactsleutel uit voordatu onderhouds- en reparatiewerkzaamheden uitvoert!

Let op:gevaar! Blijf met uw handen en voeten bij het snijmechanisme vandaan!

Rijd Niet op hellingen van meer dan 10^ (18%)

Risico op brandwonden door hete oppervlakken!

2.4 Veiligheids- en beveiligingsvoorzieningen

WAARSCHUWING! Gevaar door beveiligingsvoorzieningen die verwijderd of gemani-puleerd zich! Elk gebruik met verwijderde of gemani-puleerde beveiligingsvoorzieningen is verboden. Defecte beveiligingsvoorzieningen要去en onmiddelijk worden gerepareerd of verrangen!

De beveiligingsvoorzieningen omvatten vooral:

Remcontactschakelaar
Maaiercontactschakelaar
- Contactschakelaar grasopvangbak
Stoelcontactschakelaar
■ Afdekkingen maaier
Contactschakelaaruitwerpkanaal

2.5 Productverzicht (01)

Nr. Component

1 Stuur
2 Instrumentenpaneel
3 Rempedaal
4 Motorkap
5 Versnellingsbakbediening anschteruit
6 Versnellingsbakbediening vooruit
7 Maiwerk
8 Maaihoogteverstelling
9 Versnellingsbak-bypass

Nr. Component

10 Sensor grasopvangbak
11 Bediening opvangbak
12 Grasopvangbak
13 Bestuurdersstoel
14 Bediening opvangbak elektrisch
15 Vergrendelingshendel voor rempe-daal
16 Cruise control-hendel

• Uitvoering varieert en is afhankelijk van het model

2.6 Optie "smart Cockpit" (43)*

• Indien nicht in de leveringsomvang inbegrepen, kan de "smart Cockpit" optioneel anscheraf gesmonteerd worden.

Met de "smart Cockpit", uw Bluetooth-vaardige smartphone en de AL-KO inTOUCH app verbestert u het bedieningscomfort van uw premium gazcontractor aanzienlijk.

Via de USB-iaadbus van de "smart Cockpit"kest u uw smartphone tijdens het rijden opladen. Als uw smartphone voor draadloos opladen is uitgevoerd, is de uitbreidingsmodule voor het draadloos opladen bovendien verkrijgbaar.

Neem contact op met uw vakhandel.

LET OP! Gevaar voor vernieling van de printplaat. Door het losklemmen van de startaccu bij een draaiende gazcontractor+kennen de elektronische printplaten in de "smart Cockpit" worden vernield.

Draai de contactsleutel maar "0" (d.w.z. ontsteking uitgeschakeld) voordat u de startaccu losklemt.
Gebruik de gazcontractor nooit zonder startaccu.

2.6.1 Bluetooth-radiomodule en AL-KO inTOUCH app

De "smart Cockpit" is met een Bluetooth-radio-module uitgevoerd. Dat maakt de draadloze verbinding van uw smartphone met de gazontractor möglichk.

De eerste verbinding is binnen de 60 seconden na het draaien van de contactsleutel maar een willekeurige positie möglichk (stand I, II of III).

Na de eerste verbinding is de verbindingspobouw met de Bluetooth-radiomodule op ieder tijdstip möglich zolang de tractor is ingeschakeld.

AL-KO inTOUCH app

Uw smartphone heeft een internetverbinding nodig om de AL-KO inTOUCH app te kunnen instalieren en gebruik te kunnen makev van de internetfuncties. De internetverbinding maakt de smartphone ofwel via het mobiele net of via WiFi. De AL-KO inTOUCH app is voor Android-gebaseerde apparaten verkrijgbaar in de Google Play Store en voor iOS-gebaseerde apparaten in de Apple App Store:

https://alko-garden.com/smart-connect/

Scan deze QR-code om te weten te komen hoe u de AL-KO inTOUCH app op uw smartphone installeert en om verdere informatie over uw apparaat te verkrijgen. U=kunt daarmee uw "smart-connected" apparatus at ook met internet verbinden.

1. AL-KO inTOUCH app starten.
2. Gebruikersaccount bij "Registraren" aanma-ken of met een reeds aanwezig account bij "Login" aanmelden. Als u zich vooraf in onsze webshop heeft geregisteerd,(Int kunt u dit gebruikersaccount gebruiken.
3. Nieuw apparatus via "Nieuw apparatus toevoegen" aanvullen.
4. Volg de verdere instructies.
5. Als uw apparataat een "smart-connect"-vaardig apparaat is, de "smart-connect"-assistant direc t in de buurt van het apparaat uitvoeren.
6. Volg de verdere instructies.

Bij functiestoringen aan de gazcontractor kan uw dealer u via de AL-KO inTOUCH app behulpzaam+zijn. Hiervoor moet u de dealer in de AL-KO inTOUCH app toegang verlenen.

OPMERKING Updates voor de AL-KO in-TOUCH app worden automatisch via internet uitgevoerd (FOTA: Firmwareupdate Over The Air).

Via de AL-KO inTOUCH app kurz u tot 3 IFTTT-acties activeren (IFTTT: If This Then That). Op https://ifttt.com/ moet udezze acties vooraf vast

leggen (bijv. besturing van apparaten in "Smart Home" of "Smart Garden", inschakelen van de irrigatie, openen van de garagepoort). IFTTT-acties können afhankelijk van het abonnementmodel van de provider gratis of met kosten verbonden zijn.

TOPMERKING Gedetailleerde informatatie bij

IFTTT vindt u op:

• Kinderen of andere Personen die de gebruiksaanwijzing nicht kennen,ogens de machine nicht gebruiken.
  Neem deplaatselijke voorschriften in acht in- zake de minimumleeftijd van de bediener.
  Kinderen enjongereninstruerten nicht met demachinemte spelenu.
  Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting.
  Houd anderen op afstand van de gevarenzone.
  De gebruiker is verantwoordelijk voor eventu-eel letsel bij derden en voor materièle scha- de.
  Gebruik uitsluitend originele reserveonderden en origineel toebehoren.
• Reparations aan de machine moeten worden uitgevoerd door de fabrikant of een werkplaats van de klantenservice.
  Draag gehoorbescheming.
• De gazontrekker heeft geen wegvergunning en mag Niet op openbare wegen en straten rijden.
  Maai nicht wonneer het onweert. Geen bescherming gegen blikseminslag.
  Passagiers mogen nicht op de machine worden meegenomen.
  Maai geen hellingen van meer dan 10^ (18%)
  Na de inname van alcohol, van geneesmiddelen die een invloed hebben op het reactievermogen of van drugs mag nicht worden gewerkt met de gazontrekker en/of met een toebehoren dat hieraan bevestigd is.
  Maai altijd dwarfs op de helling.
  Neem de lokale, door de gemeentelijke overheid toegestane werkelijk in acht.
  De gazontrekker kan door+zijn eigengewicht ernstig letselveroorzaken.Bij het laden en

lossen van de gazontrekker voor transport in een voertuig of een aanhangwagen要去 extra voorzichtig worden gezandeld.

Deze gazontrekker mag Niet worden weggeslept. Gebruik voor het transport op openbare verkeerswegen een geschikt voertuig.
Gebruik de gazontrekker Niet in slecht geventileerde werkomgevingen (bijv. garage). De uitlaatgassen bevatten giftig koolmonoxide en andere schadelijke stoffen.

4 TREKKER UITPAKKEN EN MONTEREN

Neem de bijgevoegde montagehandleiding in acht bij het uitpakken en afmonteren van de trekker.

OPMERKING Neem ook de meegeleverde gebruikshandleiding van de benzinemotor in acht.

WAARSCHUWING! Gevaren door onvolledige montage! De gazontrekker mag nicht worden gebrukt voordat hij volledig is gemonteerd! Voer alle montagewerkzaamheden uit die in de montagehandleiding worden beschreiben. Vraag in geval van twijfel voor de ingebruikname aan een vakman of de montage correct werden uitgevoerd! Controller of alle veiligheids- en beschermingsinrichtingen aanwezig zijn en functioneren!

5 BEDIENINGSELEMENTEN

Hierna worden de bedieningselementen van de gazontrekker met awhiletworp beschreiben. Let erop dat u de beschrijving leest die bij uw gazontrekker hoort.

5.1 Standard dashboard (02)

Hieronder worden de elementen van het standard instrumentenpaneel toegelijk.

Regeling van het motortoerental

OPMERKING Houd er rekening mee dat de bediening van de regelaar in rijmodus de sleheid beinvloedt!

Bij regelaar met geintegreerde choke:

Door het verplaatsen van de regelaar (02/2)\ wordt het motortoerental verhoogd en verlaagd.\ In de bovenste stand worden de choke ingeschakeld.

Choke inschakelen: schuif de regelaar helemaal maar boven tot aan het chokeesymbool. Gebruik deze stand uitsluitend om de motor te starten.

Let op: Sommige trekkervarianten zijn uitergerust met eenAPEe choke-knop (02/1) op het dashboard. Deze moet dan bijkomend worden uitgetrokken om de trekker te starten. Schuif de knop langzaam wee terug wanner de motor draait!

Maaien: in deze stand draait de motor met het maximale toerental.

Stationair bedrijf: in deze stand draait de motor met het laagste toerental.

Contactslot (02/4)

Stand Werking

0 Motoruit.

De contactsleutel kan worden uitgetrokken.

Stand Werking

I Koplampen aan. Nadat de motor is gestart, worden in\ deze stand de koplampen ingeschakeld.

II Bedrijfsstand wonneer de motor\ draait.

III Startstand om de motor te starten. Laat de sleutel los, zodra de motor\ draait. Deze springt dan terug maar\ bedrijfsstand II.

5.2 Instrumentenpaneel met display (03)

Lees dit hoofdstuk wanner uw gazontrekker boven het standard instrumentenpaneel een display heeft.

5.2.1 Functieknoppen en de displayweergave

Pos. Aanduiding Werking

03/2 Op het display worden weergegeven:

Dagelijke bedrijfsuren (weergave met een cijfer anschter de komma)

Let op: De dagelijkse bedrijfsuren worden weergegeven in het decimale systeem (1,5 h = 1 h 30 min).

of

Totaal aantal bedrijfsuren (weergave zonder cijfer anschter de komma)

Let op: De totale bedrijfsuren beginnen te tellen, zodra de contactsleutel in stand I worden gedraaid.

03/5 Om de displayweergave om te schakelen:

Totale bedrijfsuren
Dagelijkse bedrijfsuren
Batterijspanning

Let op: Wonneer de contactsleutel in het contactslot in stand "I" staat, blijven de totale bedrijfsuren lopen.

03/13 Terugzetten van de dagelijkse bedrijfsuren op "0".

Let op: Alleen de dagelijkse bedrijfsuren können op "0" worden teruggezet, Niet de totale bedrijfsuren.

5.2.2 Controleampjes

Pos. Aanduiding De aanduiding brandt:
03/1	terwijl de motor draait: bij defecte of diep ontladen startbatterij. kabeltoevoerleiding motor - batterij onderbroken. zekering defect (15 A-blauw). Dynamo aan de motor defect. terwijl de motor stilstaat: bij diep ontladen startbatterij. Let op: Ga waar de erkende reparatiewerkplaats wonneer deze aanduiding brandt!
03/3 wonneer de grasopvangbak vol is. Maak de grasopvangbak leeg!
03/4 wonneer het maaiwerk is ingeschakeld.
03/6 wonneer het maaiwerk voor het acheteruitrijden is geactiveerd.
03/7 wonneer de grasopvangbak is verwijderd of nicht volgens de voor-schriften gesloten is.
03/8 bij ingeschakelde koplampen.
03/9 wonneer de rem worden ingedrukt en bij vergrendeling van de rem.
03/10 wonneer er zich nog slechts een brandstofreshoeveelheid van maximaal ongeveer 1,5 liter in de tank bevindt.
03/11 wonneer het oliepil zich onder een bepaald peel bevindt.
03/12 wonneer de bestuurdier afstapt van de trekker bij: draaiende motor (rem is vergrendeld)

5.3 Rem- en koppelingspedaal (05)

Rem: Wanner u het rempedaal (05/1) helemaal indrukt, wordt de rem op de versnelingsbak in werkig gesteld, de trekker remt af.
Handrem: Wanner u met ingedrukt rempe-daal (05/1) de vergrendelingshendel (05/2)

aar boven trekt, worden de rem vergrendeld. Door het rempedaal opnieuw in te drukken, worden de rem losgelaten.

5.4 Bediening van de versnellingsbak (rijsnelheid) (04)

De gazontrekkers zijn uitgerust met een hydrostaat (pedaalbediening).

Enkele modellen zijn uitgerust met cruise control. Om vooruit en achechteruit te rijden,ং aan de rechterkant tweeAPEte pedalen ondergebracht.

Rijrich- ting	Beschrijving
Vooruit Gebruik het rechterpedaal (04/2) om vooruit te rijden.
Achteruit Gebruik het linkerpediaal (04/1) omchteruit te rijden.Let op: Wonneer alleen het pedaal omchteruit te rijden worden ge-bruikt, worden het maaiwerk uitgeschakeld.Maaienijdens hetchteruirijden:zie Hoofdstuk 7.5.5 "Maaien met de gazontrekker", pagina 63.

5.5 Aandrijving hydrostaat (04, 05)

De aandrijving hydrostaat wordt bediend door twee pedalen (04/1 en 04/2).

Om te beginnen te rijden,That u met draaiende motor eerst de parkeerrem (05/2) los en daarna drukt u het pedaal (04/2) in om vooruit te rijden of het pedaal (04/1) om achechteruit te rijden. Hoe verder u het pedaal indrukt,hoe sneller u in de gekozen richting rijdt.

Vooruitrijden: duw aan de rechterkant het buitenisste pedaal in (04/2).

Achteruitrijden: duw aan de rechterkant het binnenste pedaal in (04/1).

5.6 Bediening van het maaiwerk (06)

Maaihoogte instellen

Het maaiwerk van de trekker kan met een hendel (06/2) rechts naast de bestuurdersstoel in meer-dere stappen qua hoogte worden versteld.

1. Beweeg de verstelhendel (06/2) in de gewenste richting. Hendel omlaag betekent kleine maaihoogte, hendel omhoog, große maaihoogte.

Maaiwerk inschakelen

Elektrische inschakeling: Op het instrumentenpaneel bevindt zich een schakelaar (02/5). Schakel hiermee het maaiwerk in (d.w.z. stand "1").

6 INGEBRUIKNAME

WAARSCHUWING! Gevaren door onvol- dedige montage! De gazontrekker mag Niet wor- den gebruikt voordat hij volledig is gemonteerd! Voer alle montagewerkzaamheden uit die in de montagehandleiding worden beschreiben. Vraag in geval van twijfel voor de ingebruikname aan een vakman of de montage correct ward uitgevoerd! Controller of alle veiligheids- en beschermingsinrichtingen aanwezig zich en functioneren!

6.1 Maier controlleren

Voor het gebruik moet algijd visueel worden geinspecteerd of het snijmechanisme, de bevestigingsbouteen en de totale snijeenheid versleten of beschadigd zich. Om een onbalans te vermijden,要去en versleten of beschadigde messen door neue worden verrangen.

6.2 Vullen metolie

Voor de eerste ingebruikname要去 de motor met olie worden gezuld. Neem hiervoorde handleiding van de motorfabrikant in ache. Houd er ook rekening mee dat het oliepeil regelmatig要去 worden gecontroleerd en dat olie eventueel要去 worden bijgevuld.

6.3 Vullen met brandstof (09)

WAARSCHUWING! Gevaren bij de omgang met brandstof! Brandstof vat uiterst gemakkelijk vlam. Maak de brandstoftank alleen leeg in de openlucht! Rook Niet! Tank Niet wanner de motor draait of heet is!

Gebruik bij het tanken van brandstof een geschikte vultrechter of vulbuis om zo te voorkomen dat er brandstof worden gemorst op de motor, de behuizing of op de ondergrond.

Uit veiligheidsoverwegingen moeten de brandstoftankdop en andere tankdappen worden verwangen wanneser deze beschadigd zich.

Wanner brandstof is overgelopen, mag de motor Niet worden gestart. De trekker要去 worden verwijderd van deplaats die bevuild is met brandstof en de verspilde brandstof要去 een doek worden geabsorbeerd en wegveeegd van de bodem, de motor en de behuizing.

Er mag geen poging tot starten worden ondernomen, tot de brandstofdampen verdampt zich.
Sla brandstof alleen op in de containers die hiervoor voorzien zich.

Gebruik loodvrije benzine, min. RON 91.

Tank vullen

1. Zet de motor eventuel een trek veiligheidshalte de contactsleutel uit.
2. Wacht tot de motor een beetje is afgekoeld (explosiegevaar door ontstoken brandstof!).
3. Druk op de afdekkap van de tankdop (09/1).
4. Draai de afdekkap van de tankdop (09/1) omhoog. De afdekkap van de tankdop (09/1) wordt ontgrendeld.
5. Open de tankdop (09/2) en vul de brandstof. Opmerking: Doe de brandstoffank nicht te vol!
6. Sluit de tankdop (09/2).
7. Sluit de afdekkap van de tankdop (09/1) zo-dat deze vastklikt.

6.4 Bandendruk controlleren

• Controller de bandendruk regelmatig.
  Lees de vereiste luchtdruk af op de banden (aanbevolen 1 bar).

OPMERKING 1 PSI = 0,07 bar.

Met een gewone in de handel verkrijgbare voetpomp kan de bandendruk worden gecontroleerd en lustt worden bijgevuld.

6.5 Grasopvangbak monteren (10 - 13)

De gazontrekkers worden geleverd met grasopvangbak. Houd er rekening mee dat de afbeeldingeniets kurenverschillend van het origineel.

De vulniveauuweergave van de grasopvangbak instellen

De vulniveauuweergave meldt via een signaaltoon wanner de grasopvangbak要去 worden leeg-gemaakt.

Afhankelijk van de aard van het maaisel kan de vulniveauauweergave in 6 standen worden ingesteld. Bij droog maaisel stelt u de vulniveauauweergave in op een kortere stand. Bij nat of vochtig maaisel stelt u de vulniveauauweergave in op een langere stand. Hierdoor wordt het niveau tot waar de grasopvangbak worden bevuld beinvloed.

1. Zet de motor af (zie Hoofdstuk 7.4 "De motor starten en afstellen", pagina 62).
2. Verwijder de grasopvangbak (zie Hoofdstuk 8.1 "De grasopvangbak reinigen", pagina 65).
3. Stel de vulniveauauweergave (10/1) in afhanke-lijk van de staat van het maaisel (10/a) enlast deze in de gewenste stand vastklikken.
4. Haak de grasopvangbak weer vast.

Grasopvangbak ophangen

1. Houd de grasopvangbak met een hand vast aan de handgreep (11/1) en met de andere hand aan de opening aan dechterzijde (11/2).
2. Plaats de grasopvangbak symmetrisch op de geleiding (11/3).
3. Kantel de grasopvangbak met de andere handlichtjes maar voor (12), zodate het voorstdeel van de grasopvangbak vastklikt.
4. Zwenk nu de grasopvangbak weeer maar beneden (13/a).
5. Controller of de grasopvangbak correct is bevestigd.

6.6 De verilgheidsvoorzieningen controleren

De veiligheidsvoorzieningen要去en voor elke start van de gazontrekker worden gecontroleerd.

WAARSCHUWING! Gevaar bij de contro- van de veiligheidsvoorzieningen! De contro- van veiligheidsvoorzieningen mag enkel vanaf bestuurdersstoel worden uitgevoerd en wan- er geen personen of dieren in de buurt zich!

Voer alle controles op een vlakke ondergrond UIT, zodat de gazontrekker Niet onbedoeld kan rollen.

6.6.1 Remcontactschakelaar controleren

De remcontactschakelaar zorgt ervoor dat de motor Niet kan worden gestart, wanneer de rem Niet worden gelebruikt.

1. De motor staat uit.
2. Neem plaats op de bestuurdersstoel.
3. Maak de parkeerrem los door het rempedaal (05/1) in te drukken.
4. Probeer de motor te starten (contactsleutel op stand III).

6.6.2 Contactschakelaar van de maaier controlleren

De contactschakelaar van het maaiwerk zorgt ervoor dat de motor Niet kan worden gestart wanneer het maaiwerk is geactiveerd.

1. Motor staat uit.
2. Neem plaats op de bestuurdersstoel.
3. Duw het rempedaal (05/1) in en bedien de parkeerrem (05/2).
4. Schakel het maaiwerk in (02/5, stand "1").
5. Probeer de motor te starten (contactsleutel op stand III).

De contactschakelaar van de stoel zorgt ervoor dat de motor wordenuitgeschakeld zodra er zich niemand meer op de bestuurdersstoel bevindt en het maaiwerk is ingeschakeld.

1. Neem plaats op de bestuurdersstoel.
2. Duw het rempedaal (05/1) in en bedien de sparkeerrem (05/2).
3. Start de motor en LAST hem draaien met het maximale toerental.
4. Schakel het maaiwerk in (02/5, stand "1").
5. Ontlast de stoel door op te staan (niet afstappen!).

OPMERKING De motor要去 uitschakelen!

6.6.4 Contactschakelaar van de grasopvangbak controleren

De contactschakelaar op de grasopvangbak zorgtervoordatde motorwordtuitgeschakeld zodra de grasopvangbak Niet correct is opgehagen en hetmaaiwerk is ingeschakeld.

1. Neem plaats op de bestuurdersstoel.
2. Duw het rempedaal (05/1) in en bedien de parkeerrem (05/2).
3. Start de motor en LAST hem draaien met het maximale toerental.
4. Schakel het maaiwerk in (02/5, stand "1").
5. Til de lege grasopvangbak Lichtjes op of bedien de openingssschakelaar.

OPMERKING De motor要去 uitschakelen!

6.6.5 Contactschakelaar van hetuitwerpkanaal controlleren

De contactschakelaar van het uitwerpkanaal zorgtervoordatde gazontrekkerniet kan worden gestart wonneer het uitwerpkanaal is gedemonsteerd.

1. Grasopvangbak verwijden.
2. Verwijder het uitwerpkanaal (18/2).
3. Neem plaats op de bestuurdersstoel.
4. Duw het rempedaal (05/1) in en bedien de parkeerrem (05/2).
5. Start de motor.

WAARSCHUWING! Gevaren door ontoreikende kennis van de gazontrekker! Lees de gebruikshandleiding nauwkeurig voordat u start! Neem vooral alle veiligheidsinstructies in acht! Voer alle montagewerkzaamheden en alle werkzaamheden voor de ingebruikname nauwgezetui. Informeer in geval van twijfel bij de fabrikant!

7.1 Essentiele Voorbereidende maatregelen

Draagijdens het maaien.altijd stevig schoeisel en een lange broek. Maai nooitblootsvoets of met open sandalen.
- Controller het gehele terrein waarop de gazontrekker worden gezruikt. Verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen die gesakt en wegelingerd+kunnen worden. Ookijdens het maaien要去aar vreemde voorwerpen worden uitgekeken.
Voer alle werkzaamheden uit die in de ingebruikname zijn beschreiben. Dit geldt vooral voor de contrôle van de veiligheidsvoorzieningen.
Gebruik alleen de koppelinrichting om lastente trekken! Overschrijd de belasting Niet.
Het transport van voorwerpen op de gazontrekker is verboden!

7.2 Gebruik van toebehoren

WAARSCHUWING! Gevaar door foutief toebehoren of foutief gebruik van het toebehoren! Gebruik algijd enkel het originele toebehoren van de fabrikant van de trekker! Neem de gebruiksvoorschriften in de bijgevoegde gebruikershandleiding in acht!

Het gebruik van Niet toegestaan toebehoren of het fouitief gebruik ervan kan grote bevaren voor de gebruiker en derden veroorzaken. De gazontrekker zou overbelast worden. Dit kan zware ongevallen veroorzaken.

7.3 Gazontrekker duwen (15, 16)

VOORZICHTIG! Gevaar bij het duwen op hellingen! Duw de gazontrekker enkel op een horizontale ondergrond! Op hellingen zou de gazontrekker ongecontroleerd bergaf hunnen rollen.

Bij hydrostaataandrijving

De bypasshendel (15/1) befindt zich in de welt-kast rechtsachter.

Ontgrendeling bypass bij T3-versnellingsbak (type: T15, T16, T18):

1. Bypass-hendel (15/1) maar buiten trekken en waar boven vasthaken (16).
2. Laat de rem los.

De gazontrekker kan nu worden verschoven.

Ontgrendeling bypass bij G700-versnellingsbak (type: T20, T23):

1. Bypass-hendel (15/1) maar binnen duwen en maar boven vasthaken (16).
2. Laat de rem los.
   De gazontrekker kan nu worden verschoven.

7.4 De motor starten en afstellen

Start de motor

1. Neem plaats op de bestuurdersstoel.
2. Druk het rempedaal (05/1) aan de linkerkant helemaal in en blokkeer het met de vergrendelingshendel (05/2).
3. Controller dat het maaiwerk NIET is ingeschakeld. Controller hiervoord de stand van de tuimelschakelaar (02/5, stand ^
4. Plaats de regelaar (02/2) voor het motortoe- rental gegen de bovenste aanslag. Naarge- lang de uitrustingsvariant bevindt het choke-symbool zich waar. Indien dit Niet zo is, trek de afzonderlijke choke-knopuit (02/1).
5. Steek de contactsleutel in het contactslot (02/4).
6. Draai de contactsleutel in stand 'III' en houd\ deze zo lang incke stand tot de motor\ draait.

Opmerking: Om de startaccu te ontzien, mag de startuping nicht longer dan ongeveer 5 seconden duren.

1. Laat verwolgens de contactsleutel los, die automatisch in stand 'II' springt.
2. Zet de regelaar (02/2) voor het motortoerental op bedrijfsstand. Bij een uitrustingsvariant met choke-knop drukt u deze opnieuw in (02/1).

Zet de motor uit

1. Schakel het maaiwerkuit (02/5).
2. Zet de regelaar (02/2) voor het motortoerental op stationaire stand.
3. Druk het rempedaal (05/1) in en blokker het met de vergrendelingshendel (05/2).
4. Draai de contactsleutel (02/4) maar stand „0".
5. Trek de contactsleutel UIT.

WAARSCHUWING! Gevaar door hare mot- tor! Let er bij het uitschakelen van de motor op dat hare motoronderdelen (zoals de uitlaatdemper) geen voorwerpen of materialen in de nabije omgeving, hunnen ontsteken!

7.5 Met de trekker rijden

WAARSCHUWING! Gevaar door onaangepaste snugelid! Rijd vooral in het begin langzaam om aan het rij- en remgedrag van de trekker te wennen! Voor elke richtingsveranderingmoet de rijsnelheid zodanig worden verminderdat de bestuurd er altijd de controle over de gazontrekker behoudt en deze waar bij nicht kan omkantelen!

Uw trekker wordt aangedreven door een hydrostaat(pedaalbediening).

7.5.1 Rit voorbereiden bij temperaturen onder de 10^

OPMERKING Neem ook de meegeleverde gebruikshandleiding van de benzinemotor in acht.

1. ControllerDat het maaiwerk NIET is ingeschakeld. Controller hiervoordtuimelschakelaar (02/5,stand " _ 0 "
2. Start de motor en LAST hem ong. 30 seconden lang warmdraaien om de viscositeit van de versnellingsbakolie te optimaliseren. Daarna kunt u met de trekker rijden. Het maaiwerk mag pas worden ingeschakeld als de motor enkele minuten heeft gedraaid.

7.5.2 Met hydrostaat (pedaalbediening) rijden

1. Druk het rempedaal (05/1) in en blokkeer het met de vergrendelingshendel (05/2).
2. Stel het maaiwerk in op de grootste maaihoogte (06/2).
3. Start de motor.
4. Druk de rem in (05/1).
5. Druk langzaam op het voetpedaal voor degewenste rijrichting:

Vooruit: Voetpedaal (04/2)
Achteruit: Voetpedaal (04/1)

1. Hoe verder u het pedaal indrukt, hoe sneller de trekker zich in de gewenste richting verplaatst.
2. Om te stoppen, LAST u het voetpedaal los en drukt u het rempedaal (05/1) in.

OPMERKING Trek.altijd, wanneer u de trekker verlaat, de parkeerhendel aan bij ingeduwd rempedaal, zodat de trekker nicht kan wegrollen!

7.5.3 Met cruise control rijden

OPMERKING De cruise control kan enkel worden ingeschakeld bij voorwaarts rijden. Wanner de rem worden ingedrukt, worden de cruise control automatisch uitgeschakeld.

Cruise control in-/uitschakelen:

Hendel (02/3) omhoogzwenken. De cruise control worden ingeschakeld.
Hefboom (02/3) omlaagzwenken. De cruise control wordenuitgeschakeld.

7.5.4 Rijden en maaien op hellingen

WAARSCHUWING! Gevaar door fout bij het rijden op hellingen! Wees bijzonder voorzichtig bij het rijden op hellingen! Er bestaat geen „veilige" helling. Neem waaroor vooral de volgende veiligheidsinstructies in acht! Wanner de wielen doordraaien of wanner het voertuig bij het omhoogrijden op een helling blijft steken, schakel de maaier en de hulpstukken uit. Rijd daarna langzaam enrecht vooruit de helling af! Door het extra gewicht van een volle grasopvangbak neemt het Kantelgevaar van de gazontrekker toe!

Rijd Niet op hellingen van meer dan 10^ (18%). Voorbeeld: dat komt overeen met een hoogteverschil van 18 cm over een lengte van een meter.
Rijd Niet met schokken.
Remiet met schokken.
Houd derijsnelheid laag.
Rijd algid dwars op de helling.
Versnel nicht stevig.
Stuur nicht met schokken.

7.5.5 Maaien met de gazontrekker

Voor een goed maairesultaat moet de rijnselheid worden aangepast aan de gazonomstandigden. Kies voor het maaien maximaal 2/3 van de mogelijkke rijnselheid met het pedaal. De maximaale slelheid van de trekker is uitsluitend bestemd voor de rijmodus zonder ingeschakeld maaiwerk.

Doorgaans bedraagt de maaihoogte 4 - 5 cm. Dit komt overeen met het 2e of 3e raster van de hoogteverstelling (06/2). Als het gras vochtig en nat is, maait u met een hogere maaihoogte.

Als het gras erg hoog is, is het raadzaam om in twee stappen te maaien. Stel het maaiwerk bij de eerste stap op maximale maaihoogte. Bij de tweede stap kunt u deze dan op de gewenste hoogte instellen.

7.5.5.1 De maaier inschakelen

OPMERKING Het maaiwerk mag pas worden ingeschakeld wanner de motor al ongeveer een minuut is warmgedraaid! Wanner u de maaier inschakelt, mag de gazontrekker nicht in hoog gras staan.

1. Start de motor.
2. Zet de regelaar (02/2) voor het motortoerental op bedrijfsstand.
3. Stel het maaiwerk in op de grootste maaihoogte (06/2).
4. Schakel het maaiwerk met de tuimelschakelaar (02/5, stand "1") in.
5. Stel de gewenste maaihoogte met de hendel (06/2) in.
6. Begin te rijden met de gazontrekker.

7.5.5.2 Maaibedrijf bij achteruitrijden

OPMERKING Wanneren enkel het pedaal voor achechteruitrijden worden ingedrukt, worden de maaier uitgeschakeld.

1. Druk de knop "achteruitmaaien" (02/6) in en binnen 5 seconden het pedaal (04/1) om achteruit te rijden.
   WAARSCHUWING! Kans op ongevallen bij hetchteruitmaaien! Houd het gebied achter u in de gatenijdens hetchteruitmaaien! Achteruitmaaien enkel indien nodig!

7.5.5.3 De maaier uitschakelen

WAARSCHUWING! Gevaar door messen die blijven draaien! Een (na)draaiend snijmes kan handen en voeten snijden! Houd handen en voeten waar om uit de buurt van het messensystem!

1. Schakel het maaiwerk met de tuimelschakelaar (02/5, stand "0" )uit.

Het maaiwerk kan zowel in stilstand als wanneer de trekker rijdt, worden uitgeschakeld.

WAARSCHUWING! Gevaar voor letsel door eruit geslingerde voorwerpen! Bij het kruisen van grind- en steenslagoppervlakken hunnen voorwerpen in de draaiende maaier worden getrokken en verrolgens eruit worden geslingerd.
Schakel de maaier altijd uit wanner u op andere ondergrond dan gras rijdt.

7.5.5.4 De grasopvangbak leegmaken

ROPMERKING Wanner de grasopvangbak gevuld is, klinkt een akoestisch signal. De bak moet ten LASTe nu worden leeggemaakt.

Naargelang de uitrustingsvariant beschikt uw gazontrekker over een elektrisch bediend bakledigungssysteme of een handmatig bediende grasopvangbak met bedieningshendel.

Voor allebakvariantengeldt:

het leegmaken van de grasopvangbak kan vanop de bestuurdersstoel worden uitgevoerd.
Wanner met ingeschakeld maaiwerk de grasopvangbak omhoog worden geklapt of opgehangen, slaat de motor af.
Wanneer de grasopvangbak nicht correct is vastgeklikt, kan het maaiwerk nicht worden ingeschakeld.

De elektrisch bediende grasopvangbak leegmaken

1. Om te legen, gebruikt u de tuimelschakelaar (07/1) aan de linkerkant van de bestuurdersstoel.
2. Om de grasopvangbak te sluiten, gezruikt u de tuimelschakelaar opniew.

De grasopvangbak met de bedieningshendel leegmaken

1. Trek de bedieningshendeluit de grasopvangbak (17/a).
2. Druk de hendel in de rijrichting om de grasopvangbak te openen (17/b).
3. Beweeg de grasopvangbak met de hendel\ aar afterward to de bak vastklikt.

7.5.5.5 Mulchen

Voor een optimaal mulchresultaat要去 het gras regelmatig worden gemaaid (ong. 1 tot 2 keer per week). Maai waar bij 1/3 van de hoogte van het gras af (bijv. 6 cm hoogte, 2 cm maaien). Daardoor wordt het gemaaide gras secuur in het nog resterende gazon verwerkt.

7.5.5.6 Maaitijd

Houd er rekening mee dat gras op verschillende tijdstippen anders groeit. Wij adviseren om bij het begin van de lente een kortere maaitijd te kiezen. Vergroot het maai-interval wanner het gras in de loop van het一年多 hinter snel gaat groeien.

Kon het grayscale een poosje Niet gemaaid worden, kies dan eerst een hogere maaihoogte-instelling en maai het tweeagens later nog eens met een lagere maaihoogte-instelling.

7.5.5.7 Hoog gras maaien

Maai het gras, wanner dit langer is dan gewoonlijk of te vochtig, met een hogere maaihoogte-instelling. Maai het gras aansluitend nogiens met de lagere, normale instelling.

7.5.5.8 Snijmessen onderhoden

Zorgijdens het hele maaiseizoen voor een scherp snijmes om te voorkomen dat de grashalmen aftcheuren en versnipperen. Afgescheurde grashalmen krijgen bruine randen. Daardoor groeit het gras minder snug en is het vatbaarder voor ziektes.

• Controller de scherpte van de snijmessen na elk gebruik en let op tekens van slijtage of schade! Ga indien nodig maar de serviceworkplaats.
  Gebruik bij verranging enkel originele reservemessen.

8 DE GAZONTREKKER REINIGEN

Voor een optimale werkung en een lange levensduur要去 gazontrekker regelmatig worden gereinigd.

Reinig de gazontrekker na elk gebruik en verwijder aanklevend vuil.

Gebruik geen hagedrukreiniger om te reinigen. De waterstraal van een hagedrukreiniger of van een tuinslang kan de elektronica of de lagers beschadigen.

Zorg ervoor dat vooral motor, transmissie en oprolmechanismen, alsook de volledige elektronica niet in aanraking komen met water.

WAARSCHUWING! Gevaar bij het reini-gen! Voor alle reinigingswerkzaamheden geldt:

zet de motor af en trek de contactsleutel UIT.
Trek de stekker(s) van de bougiedoppenuit.
Nadat deze gereinigd zich,要去en verwijderde beveiligingsvoorzieningen opniew worden gemonteerd.
RISICO OP BRANDWONDEN: reinig de gazontrekker pas wanner die is afgekoeld. Motor, transmissie en uitlaatdemper ziche heet!
RISICO OP SNIJWONDEN: let bij werkzaamheden aan snijwerktuigen op de scherpemessen. Bij maaiwerktuigen met meerere messen kan de beweging van het ene snijwerktuig de beweging van het andere veroorzaken!

8.1 De grasopvangbak reinigen

Verwijder hiervoorde grasopvangbak en spuit de bak van binnen en buiten af met een waterslang. Vuil dat vastkleeft moet voorzichtig, bijvoorbeeld met een borstel, worden afgeschraapt. Zorg er vooral bij grasopvangbakken met stoffen bekleding voordatde stof Niet wordt beschadigd.

OPMERKING Leeg de grasopvangbak zoals beschreiben voordat u begint met schoonmaken. Een volle grasopvangbak is te zwaar om veilig te kunnen verwijderen.

Een grasopvangbak verwijderen

1. Zet de motoruit.
2. Til de grasopvangbaklichtjes op.
3. Verwijder de grasopvangbakবn.

Een elektrisch bediende grasopvangbak verwijderen

1. Zet de motoruit.
2. Controller of de elektrisch bediende grasopvangbak gesloten is.
3. Til de grasopvangbak op (ondeveer 30^
4. Verwijder de grasopvangbak় boven.

8.2 De behuizing, motor en transmissie reinigen

LET OP! Beschadiging van de elektrische installmentie door binnendringend water! Zorg er bij het reinigen van de trekker voor dat er geen water in de elektrische installmentie geraakt!

Spuit de motor en alle lagers (wielen, versnellingsbak, meslager) Niet met water of een hoge-drukreiniger schoon.

Water dat binnendringt in het ontstekingssystem, de carburateur en het luchtfilter kan storingen veroorzaken. Water in de lagers kan leiden tot verlies van smering en dus tot vernieling van de lagers.

Gebruik voor het verwijderen van vuil en grasresten een doek, handborstels, borsteltjes met lange steel of ie's gelijkaardigs.

8.3 Het uitwerpkanaal reinigen (18)

Door regelmatig reinigen worden de vrijbebeweging van de maaihoogteverstelling gegardeerd.

Het uitwerpkanaal bestaat uit twee in elkaar geschoven delen. Het onderste deel is stevig vergrendeld in de maaierbehuizing. Het bovenste deel kan eruit worden getrokken om te reinigen.

1. Verwijder de grasopvangbak.
2. Verwijder de schroeven (18/1) aan de linkerenrechtzerzijde van het uitwerpkanaal (18/2).
3. Trek het uitwerpkanaal er door de achefterwand maar weiter onder.
4. Reinig het bovenste en onderste uitwerpkanaal grondig.
5. Steek het uitwerpkanaal in dechterwand.
   Zorg er waar bij voor dat het bovenste en onderste deel schoon worden samengevoegt.
6. Schroef deze met de twee bevestigings-schroeven vast.
7. Monteer de grasopvangbak.

9 ONDERHOUD

WAARSCHUWING! Gevaar bij het onderhoud! Voor alle onderhoudswerkzaamheden geldt:

zet de motor af en trek de contactsleuteluit.
Trek de stekker(s) van de bougiedoppen UIT.
Verwijderde beveiligingsvoorzieningen要去 na het onderhoud opnieuw worden ges monteerd.
RISICO OP BRANDWONDEN: voer aan de gazontrekker pas werkzaamheden uit wanneer die is afgekoeld. Motor, transmissie en uitlaatdemper zicheer heet!
RISICO OP SNIJWONDEN: let bij werkzaamheden aan snijwerktuigen op de scherpemessen. Bij maaiers met meerde messen kan de beweging van het ene maaimedesbeweging van het andere veroorzaken.
Bij het verrangen van onderdelen mogen enkel originele reserveonderdelen worden gebruikt.
Bezoek in geval van twijfel algijd een erkende reparatiewerkplaats of neem contact op met de fabrikant.

9.1 Onderhoudsplan

Volgende werkzaamhedenogensdorde gebruikerzelfwordenuitgevoerd.Alle overige onderhouds-,service-en reparatiewerkzaamheden要去en door een erkende service reparatiewerkplaats wordenuitgevoerd.

OPMERKING Bij zware belasting en bij hoge temperaturen konnen kortere onderhoudsintervallen nodig�n dan in de tabel hierboven zich vermeld.

Denk ook aan de aanbevolen staatijke smeringen conform smeerplan.

Activiteit Voor elk	gebruik	Na elk gebruik	Na de eerste 5(uur)	Elke 25bedrijfsu-ren	Elke 50bedrijfsu-ren	Voor elke opslag
Motoroliepeil controleren	X
Motorolie verwangen			X			X
Luchtfilter reinigen				X
Luchtfilter verwangen					X
Bougie controleren					X
Rem controleren (remtest op een rechte weg)	X
Bandenspanning controleren X
Maaimessen controleren X
Controleren op losse onder-delen	X					X
Aandrijfriem controleren (visuele controle)				X
Reinigen van de gazontrek-ker		X
Luchtaanzuigrooster op de motor reinigen
Activiteit Voor elk	gebruik	Na elk gebruik	Na de eerste 5(ur)	Elke 25 bedrijfsu-ren	Elke 50 bedrijfsu-ren	Voor elke opslag
Gras- en maairestanten van versnellingsbak verwijderen		X		X

*)* zie de gebruiksaanwijzing van de motorfabrikant

9.2 Smeerplan

Om te garanderen dat de beweeglijke onderdelen vrij hunnen bewegen, adviseren we minstensJAarlieks volgende plaatsen te smeren.

Reinig alle plaatsen die gesmeerd要去en worden voor het smeren of inspuien met een doek. Gebruik geen water om eventuele corrosie te vermiinden.

Smeerpunten:

Smeer de smeernippels aan de stuurpennen rechts en links (21) in met universeel vet.
Bevestiging van de vooras aan het frame (21/1) besproeien met sprayolie.
Smeer tandsegment en tandheugelstuurinrichting (22) in met universeel vet.
Rollager en naaf aan voor- en achteras (23 / 20) smeren met universeel vet.

OPMERKING De voor- en weiterwienen要去en voor het smeren van de assen en lagers worden gedemonteerd.

Draaiende onderdelen en lagers: smering van alle beweeglijke draaiende onderdelen en lagers.

9.3 Wielen verwisselen

Wielen mogen alleen op een horizontale en vaste ondergrund worden verwisseld.

1. Schakel de gazontrekker uit en trek de contactsleutel uit.
2. Druk het rempedaal (05/1) geheel in en blokkeer het met de parkeerhendel (05/2).
3. Beveilig de gazontrekker met weltblokken te-gen wegrollen. Leg de blokken onder de kant die nicht worden opgetild.
4. Til de gazontrekker met een geschikt hijswerktuig (bijv. hijswerktuig voor schaarwagens) aan die kant op waar het wieit要去 worden verwisseld. Til de trekker zo ver op tot het wieit dat要去 worden verwisseld vrij kan ronddraaien.

Voorzichtig! Gevaar voor beschadiging van de apparatuur.

Zorg er bij het optillen voor dat er geen trek

kerelementen worden gebogen. Gebruik het hijswerktuig alleen voor stabiele metalen onderdelen.

1. Bevestig de gazontrekker aan een dragend element van het onderstel met een stabiele ondergrond (bijv. houten blokken) zodate deze, ook wanner het hijswerktuig weglijkdt of kantelt, Niet omlaag kan zakken.
2. Trek de beschermkap (19/1) eraf.
3. Druk de borgring (19/2) met een schroevendraaier maar beneden. Zorg ervoor dat deze Niet verloren.gaat.
4. Trek de sluitring (19/3) los.
5. Trek het wiei van de as. Opmerking: Verlies de inlegspie nicht wanner u de achterwielen van de as trekt!
6. Reinig de as en de boring in het wiei en vet\ deze beiden in met universeel vet alvorens opnieuw te monteren.
7. Steek het wie op de as.
   Opmerking: Bij het erop steken van de achterwieten要去en de groeven van de inlegspie en van het achechterwiel zodanig boven elkaar staan dat de inlegspie zonder kracht erin kan worden geschoven.
8. Steek de onderlegring op de as.
9. Druk de borgring in de moer op de as. Wanner u hiervoor eventueel een tang gebruikt, let erop dat u de as nicht beschadigt met de tang.
10. Steek de beschermkap op de as.
11. Verwijder de ondersteuning en LAST de trekker voorzichtig met de hefinrichting op de grond zakken.

9.4 Startbatterij

De leveromvang van de gazontrekker omvat geen oplader voor de startbatterij.

Precieze accunaam: zie accubak. De startaccu bevindt zich onder de motorkap.

In prince is de startaccu af fabriek opgeladen.

Veiligheidsinstructies

WAARSCHUWING! Gevaar door verkeerde omgang met de startbatterij! Neem de volgende punten in acht om bevaren te vermijden die kuren ontstaan door foutieve omgang met de batterij!

De startaccu mag Niet in de buurt van open vuur worden opgeslagen of verbrand of op een verwarming worden gelegd. Er bestaat explosiegevaar.
Bewaar de startaccu in een koele, droge ruimte (10 - 15^) voor opslag in de winter. Temperaturen onder het vriespunt要去en vermeden wordenijdens de opslag.
Laat de startaccu Niet gedurende een langere tijd ongeladen. Wanner de startaccu gedurrende langere tijd Niet werden gebruikt, moet deze met een geschikt apparaat worden opgeladen.
Vernietig de startaccu Niet. De elektrolyt (zwavelzuur)veroorzaakt brandwonden op de huid en verbranding van de bekleding - was onmiddelijk uit met veel water.
Houd de startaccu schoon. Wis alleen af met een droge doek. Gebruik hiervoor geen wa- ter, benzine, verdunningsmiddel of dergelijkke!
Houd de aansluitpolen schoon en vet in met poolvet.
Sluit de aansluitpolen nicht kort.

De startaccu opladen

Voor opslagijdens de winterpauze.
Bij langere stilstand van het apparaat (langer dan 3 maanden).

WAARSCHUWING! Gevaar door foutief opladen van de startbatterij! De laadstroom van de oplader mag Niet hoger zichn dan 5 A en de laadspanning mag max. 14,4 V bedragen. Bij hogere laadspanning bestaat explosiegevaar van de startbatterij! Trek bij werkzaamheden aan de batterij altijd de contactsleutel UIT.

We adviseren om deze onderhoudsvrije en gas-dichte startaccu met een special hiervoor geschikte oplader op te laden (verkrijgbaar bij de dealer).

Lees voor het opladen van de startaccu de gebruiksaanwijzing van de fabrikant van de oplader.

VOORZICTIG! Risico op kortsluiting!

Sluit altijd als eerste de minkabel (-) aan de batterij af en klem deze als LAST weer aan om kortsluiting te vermijden! Trek bij werkzaamheden aan de batterij altijd de contactsleutel uit!

1. Trek de contactsleuteluit (02/4).
2. Open de motorkap.
3. Verbind de klemmen van de oplader met de aansluitpolen van de accu.

OPMERKING Let op de polariteit:

rode klem = pluspool (+)
zwarteklem minpool(-)

1. Verbind de oplader met het stroomnet en schakel het in.

9.5 De maiaer demonteren

Om de trekker tijdens de winter te gebruiken en voor het verrangen van de aandrijfrem moet het maaiwerk worden gedemonteerd.

1. Draai het stuur volledig maar links (32).
2. Verwijder de grasopvangbak (33).
3. Demonteer het uitwerpkanaal (18).
4. Cylinderkopschroef (34) van de schachthouder 5 - 6 slagen losdraaien.
5. Laat het maaiwerk zakken tot op de laagste instelling (35).
6. Hang de trekveer aan het maaiwerk (36).
7. Plaats het maaiwerk waar helemaal maar boven (37).
8. Hang het aandrijfremkanaal op (38).
9. Hang de aandrijfrem van de aandrijfrem-schijf van de motor op (39).
10. Laat het maaiwerk waar zakken tot op de diepste instelling (40).
11. Verwijder de 4 borgpennen aan de beugels van de maaier (41).
12. Neem de beugel over de bouten af (41).

9.6 V-snaar verrangen

1. Draai 6 borgmoeren (24) los.
2. Hang het aandrijfremkanaal op (25).
3. Hang de rechter afdekking van de maaier op en verwijder deze (26).
4. Hang de linker afdekking van de maaier op en verwijder.Deze (27).
5. Maak de schroef aan de spanrol lichtjes los tot de aandrijfrem kan worden afgerold (28).
6. Neem de aandrijfrem weg.

OPMERKING De leiding en de plaats van de aandrijfrem verschillen naargelang het type. Neem de sticker met instructies op de maaier inRCT.

Nieuwe aandrijfrem aanbrengen

1. Plaats de V-riem om de enigszins losgedraai de spanschijf en schroef de spanschijf wee vast (30 / 31).
2. Leg de aandrijfrem conform de volgorde rond de rol en let op de leiding en de plaats van de aandrijfrem.

10 TRANSPORT

Bij het transport van de gazontrekker met transportmiddelen (bijv. aanhangwagen voor personwagens)要去 daaier worden ondersteund om de ophanging van de maaier te ontlasten.

Zorg er bij het transport voor dat het transportmiddel voldoende belasting heeft en dat de gazontrekker op de juiste manier is vastgemaakt.

11 OPSLAG

De gazontrekker moet worden bewaard op eenplaats waar deze beschermd is谈起 weersinvloeden, vooral谈起 vochtigheid, regen en langere directe bloatstelling aan zonnestralen.

Sla de gazontrekker nooit met brandstof in de tank binnen in een gebouw op waar de brandstofdampen möglichk in contact+kennen komen met open vuur of vonden. Bewaar de gazontrekker enkel in ruimtes die geschikt+zijn voor het bewaren van motorvoertuigen.

Bewaar de gazontrekker tijdens langere opslag, zoals overwintering, Niet met volle brandstoftank indien möglichk. De brandstof kan verdampen.

Voor lange opslag moet de brandstof UIT de tank en de carburateur worden afgelaten om afzetting en daardoor startmoeilijkheden te voorkomen.

Raadpleeg hiervoor uw erkende reparatiewerkplaats.

12 HULP BIJ STORINGEN

VOORZICHTIG! Gevaar voor letsel. Onderdelen met scherpe randen en draaiende onderdelen konnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden alsijd beschermende handschoenen!

OPMERKING Neem contact op met once klantenservice bij storingen die nicht in deze tabel staan vermeld of die u nicht zich kunt oplossen.

Storing Oorzaak Oplossing
Motor slaat nicht aan. Brandstoftekort. Tank vullen; tankontluchting controle- ren; brandstofffilter controleren.
	Slechte, verruilde brandstof, ou- de brandstof in de tank.	Gebruik algijd verse brandstofuit schone containers; carburateur reinigen (werk- plaats van de klantenservice).
	Luchtfilter verruild. Luchtfilter reinigen (zie gebruiksaanwij- zing van de motorfabrikant).
	Geen ontstekingsvonk. Bougie reinigen,evt. een neue plaat- sen, ontstekingskabels controleren, ont- stekingsysteme controleren (werk- plaats van de klantenservice).
	Te veel brandstof in de motor- verbrandingsruimte door meer- dere startpogingen.	Bougie losdraaien en afdrogen.
Starter werkt nicht. Lege of zwakke startaccu. Startaccu opladen.
	Veiligheidsschakelaar op be- stuurdersstoel werkt nicht.	Correct op de bestuurdersstoel plaats- nemen; schakelaar defect.
	Veiligheidsschakelaar op rempe- daal werkt nicht.	Rempedaal volledig indrukken.
	Maaiwerk ingeschakeld. Maaiwerk uitschakelen.
	Zekering aan (+) babel van de startaccu.	Zekering controleren, indien nodig ver- vangen.
Motorvermogen is on- voldoende.	Te hoop of te vochtig gras. Maaihoopte corrigeren; vrije ruimte voor het maaiwerk creëren door kort ache-uit te rijden.
	Uitwerpkanaal/maaidek verstopt. Motor uitschakelen en contactsleutel uit- trekken! Uitwerpkanaal/maaidek reinigen.
	Luchtfilter verruild. Luchtfilter reinigen (zie gebruiksaanwij- zing van de motorfabrikant).
	Instelling carburateur klopt Niet. Instelling latent controleren (werkplaats van de klantenservice).
	Messen sterk versleten. Messen verrangen (werkplaats van de klantenservice).
	Rijnselheid te hoop. Rijsnelheid verlagen.
Gazontrekker tritt sterk.	Maaiwerk is beschadigd. Maaiwerk controleren (werkplaats van de klantenservice).
Gazontrekker vertrekt Niet.	Bij hydrostaat (pedaalbediening): geen wielaandrijving.	Bypass-hendel op bedrijfsstand zieten (zie Hoofdstuk 7.3 "Gazontrekker duwen (15, 16)", paging 61).
Onzuivere knip. Messen versleten, onscherp. Messen verrangen of nasijpen. Bij geslepen messen uitbalanceren (werk-plaats van de klantenservice)!
	Foute maaihoogte. Maaihoogte corrigeren.
	Te laag motortoerental. Maximaal motortoerental instellen.
	Rijnselheid te hoop. Rijsnelheid verlagen.
	Verschillende bandendruk op de wielen.	Tot juiste bandendruk oppompen. Cor- recte bandendruk op wielen aflezen.
Grasopvangbak vult Niet.	Maaihoopte te diep ingesteld. Maaihoogte corrigeren.
	Gras is te vochtig - is te zwaar om door de luchtstroom te wor- den getransporteerd.	Maaaitijd verschuiven tot het gazonop- pervlak is gedroogd.
	Messen sterk versleten. Messen verrangen. (Werkplaats klant- tenservice)
	Gazon te hoop. Gazon 2 keer maaien: ■ 1. stap: max. maaihoogte ■ 2. stap: gewenste maaihoogte.
	Weefselzak verstopt - geen luchtdoorlaat.	Weefselzak reinigen.
	Uitwerpkanaal maidek vuil. Uitwerpkanaal/maaidek reinigen.
Vulniveauuweergave reageert nicht.	Maairesten aan hendel vul-niveauuweergave.	Maairesten verwijderen van hendel vul- niveauuweergave. Vervolgens controle- ren oplicht lopen.
Aandrijving, rem, kop- peling en maaiwerk.		Uitsluitend latent controlleren door een Werkplaats met klantenservice!

12.1 Storingsweergave display en foutoplossing

Indicatie Fout Foutbeschrijving Foutoplossing
Err 01 Stoelschakelaar Elektronica detecteert on-geldige toestand van de stoelschakelaar.		1. Contact uit- en meer inschakelen (stand 2)**2. Stoel meerere keren be- en ontlas-tenZelfdiagnose, indien nodig automa-tisch wissen van de fout*, anders contact opnemen met de service.
Err 02 Remschakelaar Elektronica detecteert on-geldige toestand van de remschakelaar.		1. Contact uit- en meer inschakelen (stand 2)**2. Rempedaalmeerere keren indruk-kenZelfdiagnose, indien nodig automa-tisch wissen van de fout*, anders contact opnemen met de service.
Err 03 Maaiwerkscha-kelaar	Elektronica detecteert on-geldige toestand van de maaiwerkschakelaar.	1. Contact uit- en meer inschakelen (stand 2)**2. Maaiwerkschakelaarmeerere ke- ren indrukkenZelfdiagnose, indien nodig automa-tisch wissen van de fout*, anders contact opnemen met de service
Err 04 Bakschakelaar Elektronica detecteert on-geldige toestand van de bakschakelaar.		1. Contact uit- en meer inschakelen (stand 2)**2. Bakmeerere keren openen en sluitenZelfdiagnose, indien nodig automa-tisch wissen van de fout*, anders contact opnemen met de service.
Err 05 Versnellings-bakschakelaar	Elektronica detecteert on-geldige toestand van de versnellingsbakschakelaar.	1. Contact uit- en weer inschakenen (stand 2)**2. Achteruitrijpedaal meerere keren indrukkenZelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.
Err 06 Contactschake-laar uitwerpka-naal	Elektronica detecteert on-geldige toestand van de uitwerpkanaalschakelaar.	1. Contact uit- en weer inschakenen (stand 2)**2. Uitwerpkanaal demonteren en op-nieuw monterenZelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.
Err 07 Contactschake-laar maaiwerk	Elektronica detecteert on-geldige toestand van de maaiwerkuitgang.	1. Contact uit- en weer inschakenen (stand 1)Zelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.
Err 08 Startrelais Elektronica	detecteert on-geldige toestand van de uitgang van het startrelais.	1. Contact uit- en weer inschakenen (stand 1)Zelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.
Err 09 Magnetoventiel Motorelektronica	detecteert on-geldige toestand van de uitgang van het magneto-ventiel van de motor.	1. Contact uit- en weer inschakenen (stand 1)Zelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.
Err 10 Bobine Elektronica	detecteert on-geldige toestand van de uitgang van de bobine.	1. Contact uit- en weer inschakenen (stand 1)Zelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.
Err 11 Interne voedingsspanning	Elektronica detecteert on-geldige toestand van de in-terne voedingsspannings-uitgang.	1. Contact uit- en weer inschakenen (stand 1)Zelfdiagnose, indien nodig automatisch wissen van de fout*, anders contact opnemen met de service.

Indicatie Fout Foutbeschrijving Foutoplossing

Err 12 Bewaking interne voedings-spanning

Elektronica detecteert on-geldige toestand van de interne bewaking van de voedingsspanning.

1. Contact uit- en weein schakelen (stand 1)
   Zelfdiagnose, indien nodig automatisch wissen van de fout*,
   anders contact opnemen met de service.

*: Hierbij gaat het display gedurende ca. 4 seconden UIT.

**: De fouit oplossen door op toets R te drukken (03/13).

13 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het

dichtst bijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres:

Eventueel bennen de wettelijkke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden maar eigien oordeel door ons verholpen, hetzij door reparatie of door levering van een verrangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werk aangeschaft.

Onze garantie geldt alleen bij:

naleving van deze gebruiksaanwijzing
Deskundig gebruik
Gebruik van originele reserveonderdelen

De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen
Eigenhandig aangebrachte technische wijzigingen
Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normala gebruik
Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxx (x) zijn aangeduid
Verbrandingsmotoren (hierop zich de garantiebepalingen van toepassing van de betreffende motorfabrikant)

De garantietermijn begint bij de aanschaft door de eerste eindgebruiker. Maatgevend is waar bij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon maar uw dealer ofaar deuchtstbijzijnde klantenservice. Deze verklaring LAST het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matieres
