Mærke	AL-KO
Model	Solo T 23125.2 HD V2 SD
Produkttype	Plænetraktor
Skærebredde	125 cm (estimat)
Kapacitet for opsamlingskurv	310 liter
Transmissionstype	Fodbetjent hydrostatisk
Bladkobling	Elektromagnetisk
Motortype	4-takts benzinmotor
Brændstof	Blyfri benzin, min. 91 oktan
Tankkapacitet	Cirka 7 liter (estimat)
Justerbar skærehøjde	Ja, flere trin via håndtag
Maksimal tilladt hældning	18 % (ca. 10°)
Forventet anvendelse	Private haver og prydhaver
Sikkerhedsanordninger	Bremsekontakter, skærebord, sæde, opsamlingskurv, udkastkanal
Fejlvisning	Display med fejlkoder (Err 01 til Err 12)
Smart Cockpit mulighed	Bluetooth-modul og AL-KO inTOUCH app
Tømning af kurv	Elektrisk eller manuel afhængigt af version
Regelmæssig vedligeholdelse	Kontrol af olie, luftfilter, tændrør, dæktryk, kniv
Rengøring	Med vandstråle, uden højtryksrenser
Sliddele	Skæreknive, trapezrem, luftfilter
Garanti	I henhold til gældende lovgivning, originale dele påkrævet

Ofte stillede spørgsmål - Solo T 23125.2 HD V2 SD AL-KO

Hvordan starter man motoren på AL-KO Solo T 23125.2 plænetraktoren?

Sæt dig på sædet, tryk bremsepedalen helt i bund og lås den med håndtaget. Sørg for, at skærebordet er deaktiveret (kontakt i position 0). Sæt omdrejningsregulatoren i høj position (starter hvis til stede). Indsæt tændingsnøglen og drej den til position III indtil start (maks. 5 sekunder). Slip nøglen, den vender tilbage til position II. Indstil derefter driftshastigheden.

Hvordan kontrollerer man sikkerhedsanordningerne før brug?

Før hver start skal du kontrollere sikkerhedskontakterne: bremseskontakt (motoren må ikke starte, hvis bremsen er løsnet), skærebordskontakt (motoren må ikke starte, hvis bordet er aktiveret), sædekontakt (motoren stopper, hvis du rejser dig, mens bordet er aktiveret), kurvekontakt (motoren stopper, hvis kurven løftes) og udkastkanalkontakt (motoren starter ikke, hvis kanalen er fjernet). Udfør disse test på en plan overflade.

Hvordan tømmer man opsamlingskurven?

Afhængigt af versionen skal du bruge vippekontakten til venstre for sædet (elektrisk tømning) eller betjeningshåndtaget. Til håndtaget: Træk det bagud (17/a), skub derefter i kørselsretningen for at åbne (17/b). Fold kurven bagud, indtil den låser. Motoren stopper, hvis kurven løftes, mens skærebordet er aktiveret.

Hvordan justerer man skærehøjden?

Brug justeringshåndtaget til højre for førersædet (06/2). Sænk håndtaget for en kortere klipning, løft det for en højere klipning. Normal højde er 4-5 cm (trin 2 eller 3). Til højt eller vådt græs skal du vælge en højere højde.

Hvordan bruger man mulching-funktionen?

Til mulching skal du klippe regelmæssigt (1-2 gange om ugen) og kun klippe ca. 1/3 af græshøjden. Brug skærebordet uden opsamlingskurv. Affaldet makuleres og efterlades på pladsen. Sørg for, at græsset ikke er for højt eller vådt for optimalt resultat.

Hvad gør man, hvis motoren ikke starter?

Kontroller først brændstofniveauet og brændstofkvaliteten. Kontroller derefter luftfilteret, tændrøret (rengøring eller udskiftning), og sørg for, at startbatteriet er opladet. Kontroller også, at bremsen er aktiveret, skærebordet er deaktiveret, og at sædekontakten er korrekt trykket ind.

Hvordan udskifter man skærekniven?

Stop motoren, fjern tændingsnøglen og tændrørshætten. Løft plæneklipperen med en egnet anordning. Afmonter skærebordet (se kapitel 9.5). Udskift kniven med en original del. Spænd til anbefalet moment. Få balanceringen kontrolleret af et specialværksted om nødvendigt.

Hvilket dæktryk anbefales?

Det anbefalede tryk er 1 bar (ca. 14,5 PSI). Kontroller jævnligt trykket med en passende pumpe. Ujævnt tryk kan påvirke klippekvaliteten.

Hvordan rengør man plænetraktoren efter brug?

Stop motoren og fjern tændingsnøglen. Brug ikke højtryksrenser for at undgå at beskadige elektriske dele og lejer. Rengør huset, skærebordet og udkastkanalen med en klud, børste eller moderat vandstråle. Rengør opsamlingskurven separat med vand.

Hvordan opbevarer man plæneklipperen om vinteren?

Tøm brændstoftanken og tøm karburatoren for at undgå aflejringer. Opbevar plæneklipperen i et tørt og frostfrit rum. Fjern batteriet og opbevar det på et køligt sted (10-15 °C). Oplad det periodisk, hvis det ikke bruges. Smør smørepunkterne i henhold til vedligeholdelsesplanen.

BRUGSANVISNING Solo T 23125.2 HD V2 SD AL-KO

2.1 Tilsigtet brug 295
2.2 Forkert anvendelse 295
2.3 Symboler på maskinen 296
2.4 Sikkerheds- og beskyttelsenusanordninger 296
2.5 Produktoversigt (01). 296
2.6 Option "smart Cockpit" (43)* 296

2.6.1 Bluetooth-radiomodul og AL-KO inTOUCH app 297
2.6.2 Aktioner i "Smart Home"/"Smart Garden" (IFTTT) 297

3 Sikkerhedsanvisninger 297
4 Udpakning og montering af plænetraktoren 298

5 Betjeningselementer 298

5.1 Standard instrumentbraat (02) 298
5.2 Instrumentbraet med display (03) 298

5.2.1 Funktionsknapper og displayvis- ning 299
5.2.2 Kontrollamper 299

5.3 Bremse- og koblingspedal (05) 300
5.4 Gearbetjening (korehastighed) (04) ... 300
5.5 Fodhydrostatgear (04, 05) 300
5.6 Betjening af klippevark (06) 300

6 Ibrugtagning 300

6.1 Kontrol af klippeværket 301
6.2 Oliepafyldning 301
6.3 Brændstofpáfyldning (09) 301
6.4 Kontrol af daektrykket 301
6.5 Pabygning af graesopsamlingsbeholder (10 - 13) 301
6.6 Kontrol af sikkerhedsanordningerne ..302

6.6.1 Kontrol af bremsekontakten 302
6.6.2 Kontrol af klippeværskontakten. 302

6.6.3 Kontrol af saedekontakten 302
6.6.4 Kontrol af kontakten til graesop-samlingsbeholderen.. 302
6.6.5 Kontrol af udkastkanalens kontakt 302

7 Betjening af traktoren 302

7.1 Forholdsregler, der altid skal tages ...302
7.2 Anvendelse af tilbehør 303
7.3 Flytning af plaenetraktor (15, 16) 303
7.4 Start og sluk motoren 303
7.5 Korsel med tractoren 303

7.5.1 Forberedelse af korsel ved temperaturer under 10^ 303
7.5.2 Korsel med fodhydrostatgear.....304
7.5.3 Korsel med Tempomat 304
7.5.4 Korsel og klipning på skråninger..304
7.5.5 Klipning med plaenetraktoren 304

8 Rengoring af plaenetraktoren 305

8.1 Rengoring af graesopsamlingsbeholder 306
8.2 Rengoring af hus, motor og gearkasse 306
8.3 Rengoring af udkastkanalen (18) 306

9Vedligeholdelse. 306

9.1Vedligeholdeselesplan. 306
9.2 Smoreskema 307
9.3 Hjulskift 307
9.4 Startbatteri 308
9.5 Afmontering af klippeværket. 308
9.6 Udskifting af kileremme 309

10 Transport. 309
11 Opbevaring. 309
12 Hjaelp ved forstyrelser 309

12.1 Fejlmelding display og afhjaelpning af fejl 311

13 Kundeservice/service 313
14 Garanti. 313

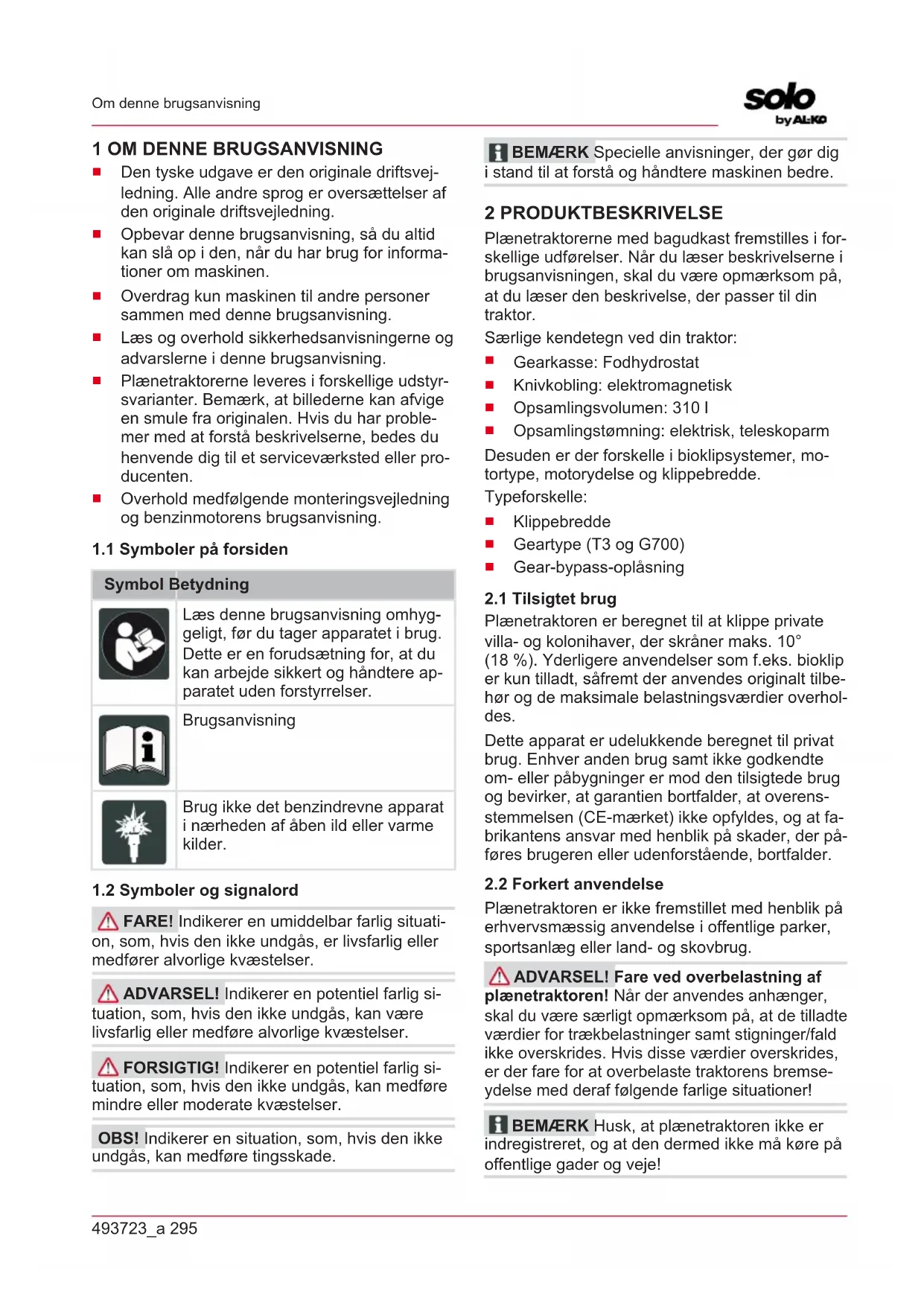

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Opbevar donne brugsanvisning, sa du alto kan sla op i den, nar du har brug for informa tioner om maskinen.
Overdrag kun maskinen til andre personer samaen med denen brugsanvisning.
Laes og overhold sikkerhedsanvisningerne og advarslerne i donne brugsanvisning.
- Plaenetraktorerne leveres i forskellige udstyr-svarianter. Bemærk, at billedderne kan afvige en smule fra originalen. Hvis du har proble-mer med at forsta beskrivelserne, bedes du henvende dig til et serviceværksted eller producenten.
Overhold medfolgende monteringsvejledning og benzinmotorens brugsanvising.

1.1 Symboler på forsiden

Symbol Betydning

Laes denote brugsanvisning omhyggeligt, for du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og handtere apparatet ut den forstyrelser.

Brugsanvisining

Brug ici det benzindrevne apparat i nærheden af aben ild ell ervarme kilder.

ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan�� livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG! Indikerer en potentiel farlig situation, som, his den ikke undgås, kan medforreindre eller moderate kvæstelser.

OBS! Indikerer en situation, som, hvis den/DDundgas, kan medfore tingsskade.

BEMARK Specielle anvisninger, der gör dig i stand til at forsta og handtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Plænetraktorne med bagudkast fremstilles i forskeilige udforelser. När du laeser beskrivelserne i brugsanvisningen, skal du vare opmaerksom pa, at du laeser den beskrivelse, der passer til din traktor.

Desuden er der forskelle i bioklipsystemer, mortotype, motorydelse og klippebredde.

Typeforskelle:

Plaenetraktoren er beregnet til at klippe private villa- og kolonihaver, der skrainer maks. 10^ (18%) . Yderligere anvendelse som f.eks. bioklip er kun tilladt, safremt der anvendes originalt tilbehør og de maksimale belastningsværddier overholdes.

Dette apparat er udelukkende beregnet til privat drug. Enhver,andenbrug samtIkke godkendte om-llerpabygninger er mod den tilsigtede drug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-maerket)Ikke opfyldes,og at fabrikantens ansvar med henblick pa skader, der pafores brugeren eller udenforstaende,bortfalder.

2.2 Forkert anvendelse

Plænetraktoren er/DD fremstillet med henblick pa erhvervsmæssig anvendelse i offentlige parker, sportsanlag ellr land- og skovbrug.

ADVARSEL! Fare ved overbelastning af plænetraktoren! Når der anvendes anhænger, skal du være saerligt opmaerk som pa, at de tilladte værdier for trækbelastninger samt stigninger/fald ikke overskrides. Hvis disse værdier overskrides, er der fare for at overbelaste traktorens bromseydelse med deraf følgende farlige situationer!

BEMERK Husk, at plænetraktoren ikke er indregistreret, og at den dermed ikke køre på offentlige gader og veje!

2.3 Symboler på maskinen

Læs brugsanvisningen für ibrugtagning!

Mens der klippes, skal alle andere, særigt boRN og dyr, holdes væk fra arbejdsområdet.

Tagændingsnøglen ud før vedli- geholdeseles- og reparationsar- bejde!

OBS! Fare Hold hænder og fød- der væk fra klippeværket!

Kør aldrig på arealer, der skråner mere end 10° (hældning på 18 %)!

Fare! Ingen adgang her!

Fare for forbænding på varme overflader!

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Det er forbundet med fare at fjerne eller manipulere ved beskyttteses-anordninger. Enhver betjening af plænetraktoren er forbudt, hisis beskyttelsesanordningerne er blevet fjernet eller ændret. Defekte beskyttelsesanordninger skal omgående repareres eller ud-skiftes!

Beskyttelsesanordninger er især:

Bremsekontakter
Klippeværskontakter
Græsopsamlingskontakter
Saedekontakter
Klippevaerksafdaekninger
Afbryder til udkastkanal

2.5 Produktoversigt (01)

Nr. Komponent
1 Rat
2 Instrumentbræt
3 Bremsepedal
4 Motorhjelm
5 Gearaktivering bak
6 Gearaktivering fremad
7 Klippeværk
8 Indstilling af klippehøjde
9 Gear bypass
10 Græsopsamlingsensor
11 Beholderaktivering
12 Græsopsamlingsbeholder
13 Førersæde
14 Beholderaktivering elektrisk*
15 Parkeringsbremsearm til bremspe-dal
16 Tempomatgreb*

• Udforelsen varierer og er afhängig af model

• Er den ikke indeholdt i leveringen, kan "smart Cockpit" och aftermoneres.

Du kan forbredre din Premium plænetraktors betjeningskomfort med "smart Cockpit", en Bluetooth-kompatibel smartphone samt AL-KO inTOUCH appen.

Du kan oplade din smartphone under kørslen med "smart Cockpits" USB-ladeporten. Er din smartphone udstyret med en induktiv opladning, kan du ogss bestille det udvidede modul til induktiv opladning.

OBS! Fare for at printkortet ødelægges. Tages startbatteriet af mens plaenetraktoren i er sat i gang, kan printkortet i "smart Cockpit" blive ødelagt.

• Drej taendingsnøglen i position "0" (dvs. slå taendingen fra), För startbatteriet tages af.
• Brug aldrig plænetraktoren uten et startbatteri.

2.6.1 Bluetooth-radiomodul og AL-KO inTOUCH app

"smart Cockpit" er udstyret med et Bluetooth-radiomodul. Dette muliggør en tradløs forbindelse mellem smartphonen og plænetraktoren.

Den Forste forbindelse kan oprettes inden for 60 sekunder after at tændingsnøglen er drejet i en vilkårlig position (stilling I, II eller III).

After den feste forbindelse, kan forbindelsen oprettes til enhver tid med Bluetooth-radiomodulet, sa lenge traktoren er slaet til.

AL-KO inTOUCH app

Din smartphone kræver en internetforbindelse, á AL-KO inTOUCH appen kan installeres og funkti- onerne kan bruges. Smartphonen opretter forbindelsen enten via en radioforbindelse eller WLAN. AL-KO inTOUCH-appen kan downloads fra Google Play Store på Androidbaserede encheder og fra Apple App Store på iOS-baserede encheder:

https://alko-garden.com/smart-connect/

Scan donne QR-kode for at få at vide, hvordan AL-KO inTOUCH appen kan installereres på din smartphone og få ochare informationer om dit apparat. Du kan dermed ochare forbinde dit "smart-connected" apparat med internettet.

1. Start AL-KO inTOUCH append.
2. Opret en brugerkonto under "Registering" ell er anmeld dig med en allerede oprettet konto under "Login". Er du allerede registraret i vores webshop, kan du ogsa brugeijke konto.
3. Tilfoj ny enhed med "Tilfoj ny enhed".
4. Følg de anførte anvisninger.
5. Er dit apparat et "smart-connected"-kompati-belt apparat, skal "smart-connect"-assisten- ten udfores direkte i nærheden af apparatet.
6. Følg de anførte anvisninger.

Ved Funktionsforstyrrelser på plænetraktoren kan din forhandler hjælpe dig via AL-KO inTOUCH appen. Du skal give din forhandler adgangstilladelse via AL-KO inTOUCH appen.

BEMERK Opdateringer til AL-KO inTOUCH appen udfores automatisk via internetet (FOTA: Firmwareupdate Over The Air).

2.6.2 Aktioner i "Smart Home"/"Smart Garden" (IFTTT)

Du kan starte op til 3 IFTTT-aktioner i AL-KO intOUCH appen (IFTTT: If This Then That). Disse aktioner skal fastlægges på forhand på https://ifttt.com/ (f.eks. styring af enheder i "Smart Home" eller "Smart Garden", tilstnutting af vandingsystem, abning af garageport). IFTTT-aktioner kan[vare Gratis aller kosten noget alt after ubyderens abonnentmodeller.

BEMAERK Detaljerede informationer om

Børn og andre personer, der/DDke har kendskab til brugsanvisningen, ma/DDke bruge maskinen.
Overhold lokale bestemmelier om brugerens minimumsalder.
Giv børn ogUNE besked om, at de ikke må lege med maskinen.
Slå kun graes ved dagslys eller ved god kunstig belysning.
Hold uvedkommenende væk fra fareområdet.
Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.
- Brug kun originale reservedele og originalt tilbehør.
- Reparationer på maskinen skal udføres af producenten eller i et af producentens servicesteder.
Baer horevaern.
Plaenetraktoren er/DD indregistreret og ma.
ikke kore pa offentlige gader og veje.
Slå ikke græs i tordenvejr. Der er ingen beskyttelse mod lynnedslag.
Der må ikke medtages passagerer på maskinen.
Klip aldrig pa arealer, der skrainer mere end 10^ (haelnding pa 18%)
Det er forbudt at arbejde med plaenetraktoren eller tilkoblet udstyr after indtagelse af alko-hol, narkotika eller medicin, da reaktionsev-nen derved nedsættes.
Klip altid pa tvaers af haelninger.
Overhold de lokale, kommunale bestemmelier for brugstider.
Plaenetraktoren kan forarsage svare kvastelser i kraft af sin eigenvægt. Nár plaene

traktoren læsses af uller pa et koretoj ell er anhaenger med henblik pa transport, skal der udvises særlig forsigtighed.

Denne plænetraktor på ikke bugseres. Brug et egnet køretøj, hvis plænetraktoren skal Transporteres på offentlige gader og veje.
- Plænetraktoren má ikke betjenes i)darligt ventilerede arbejdssområder (f.eks. garage). Udstødningsgassen indeholder gftig kulilte samt andre skadelige stoffer.

4 UDPAKNING OG MONTERING AF PLÄENETRAKTOREN

Overhold medfolgende monteringsvejledning, der anviser, hvordan tractoren pakkes ud og monteres.

BEMAERK Overhold ogsa den medfolgende brugsanvisning til benzinmotoren.

ADVARSEL! Fare ved ufuldstændig mon- tering! Plaenetraktoren ma ikke betjenes, før den er monteret fuldstændigt! Udfør alt monteringsarbejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du sporge en fagmand, om plaenetraktoren er korrekt monteret, før du tager den i brug. Kontroller, at alle sikkerheds- og beskyttdsesanordninger er tilstede og fungerer!

5 BETJENINGSELEMENTER

I det ffolgende beskrives de betjeningseinlementer, der horer til en plaenetraktor med bagudkast. Nar du laeser beskrivelserne i brugsanvisningen, skal du vare opmaerksom pa, at du laeser den beskrivese, der passer til din traktor.

5.1 Standard instrumentbraat (02)

I det følgende beskrives elementerne på standardinstrumentbrættet.

Regulering af motorens omdrejningstal

BEMAERK Husk, at du pavirker hastigheden,\ när du aktiverer regulatoren under kørslen!

Regulator med integreret choker:

Motorens omdrejningstal forhøjes eller reduceres ved at forskyde regulatoren (02/2). Chokeren kobles til i den overste stilling.

Aktivering af choker: Skub regulatoren helt op til choker-symbolet. Denne positi-on bruges udelukkende til at starte motoren.

Bemerk: Nogle traktorvarianter er udstyret med en separat choker-knap (02/1) pa instrumentbrættet. For at starte traktoren skalijke knap ogsa aktiveres. Nar motoren körer, skal knappen skubbes langsomt tilbage igen!

Klipning: I donne position korer motoren med maksimalt omdrejningstal.

Tomgang: I donne position korer motoren med det laveste omdrejningstal.

Taendingslas (02/4)

Stilling Funktion

0 Motoren slukket.	Tændingsnøglen kan trækkes ud.
I Lygterne tændes.	Når motoren er startet, tændes lyg-terne i�� stilling.
II Driftsstilling, nag motoren er i gang.
III Startstilling for at starte motoren.	Slipændingsnøglen, SSE snart moto-ren er i gang. SSE fjedrer den tilbage til driftsstilling II.

5.2 Instrumentbraat med display (03)

Laes dette kapitel, hvis din plaenetraktor er udstyret med et display oven over standard-instrumentbrættet.

5.2.1 Funktionsknapper og displayvisning

Pos. Betegnelse Funktion
03/2 Følgende vises på displayet:
	Dagens driftstimetal (visning med én decimal) Bemærk: Dagens driftstimetal (1,5 h = 1 time og 30 minutter). eller driftstimer i alt (visning.uden decimal) Bemærk: De samlede driftstimer begynder at+telle, SSE snart tændingsnøglen drejes hen til position I.
03/5 Til omstilling af displayvising:
	Driftstimer i alt Driftstimer per dag Batterispænding Bemærk: Hvis tændingsnøglen forbliver i tændingslåsen på posi- tion "I", tæller det samlede driftstimetal videre.
03/13 Indstilling af dagens driftstimer til "0".
	Bemærk: Kun driftstimerne per dag kan stilles til "0",/DDE det samlede driftstimetal.

5.2.2 Kontrollamper

Pos. Betegnelse Visningen lyser:
03/1		ved kørende motor:startbatteriet er defekt eller dybt afladet.strømtilførnsledningen motor/batteri er afbrudt.en sikring er defekt (15 A-blå).motorens generator er defekt.ved standset motor:startbatteriet er dybt afladet.Bemærk: Hvis,this visning lyser, skal du opsøge specialværk-stedet!
03/3 græsopsamlingsbeholderen er fyldt.Tøm græsopsamlingsbeholderen!
03/4 klippeværket er slået til.
03/6 klippeværket er indstillet på bakkørsel.
03/7 græsopsamlingsbeholderen er taget af,eller his den ikke er luk-ket korrekt.
03/8 lygterne er taendt.

Pos. Betegnelse Visningen lyser:

03/9 der traedes pa bremserne, og hvis bremserne er last.

03/10 hvis der kun er maks. 1,5 liter brændstof i tanken.

03/11 oliestanden underskrider et bestemt niveau.

03/12 traktorforeren stiger af tractoren, mens:

motoren er i gang (bremse er aktiveret)

Bremse: Når du træder bremsepedalen (05/1) helt ned, aktiveres bremsen på gearkassen, og traktoren bremser.
- Parkeringsbremse: När parkeringsbrem-searmen (05/2) traekkes op, mens bremsepedalen (05/1) trædes ned, lases bremsen. När du træder på bremsepedalen igen, lønses bremsen.

5.4 Gearbetjening (korehastighed) (04)

Plaenetraktoren er udstyret med et fodhydrostatisk gear.

Nogle modeller er udstyret med Tempomat.

I højre side er der to separate pedaler til fremadog bagudkørsel.

Køreret- Beskrivelse ning

For at starte skal du forst lnsne parkeringsbremsen (05/2), mens motoren korer, og sa udlose

pedalen (04/2) for at kore fremad aller pedalen (04/1) for at bakke. Jo laengere du traeder pedalen ned,esto hurtigere korer du i den valgte retning.

Fremadkorsel: Traed pa den yderste pedal (04/2) i hore side.

Bakning: Træd på den inderste pedal (04/1) i højre side.

5.6 Betjening af klippevark (06)

Indstilling af klippehjde

Traktorens klippeværk kan indstilles i højden i flere trin med en arm (06/2), der er anbragt til hjre for førersædet.

1. Bevæg indstellingsarmen (06/2) i den ønske de retning. Når handtaget bevæges nedad, bliver klippehøjden lavere, og när den bevæges opad, øges klippehøjden.

Tilkobling af klippevarket

Elektrisk tikobling: Ved instrumentbrættet er der en taend/slukkkontakt (02/5). Taend for klippeværket hermed (dvs. position "1").

6 IBRUGTAGNING

ADVARSEL! Fare ved ufuldstændig mon-tering! Plænetraktoren må ikke betjenes, før den er monteret fuldstændigt! Udfør alt monteringsarbejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du sporge en fagmand, om plænetraktoren er korrekt monteret, før du tager den i brug. Kontroller, at alle sikkerheds- og beskyttelsesanordninger er tilstede og fungerer!

6.1 Kontrol af klippeværket

För du bruger plænetraktoren, skal du altid kontrollere visuelt, om klippeværktøjet, fastgorelsesboltene og hele klippeenheden er slidt aller beskadiget. For at undgå ubalance skal slidte aller beskadigede knife udskiftes med nye.

6.2 Oliepáfyldning

För du tager plænetraktoren i brug forste gang, skal der fyldes olie pa. Følg motorproducentens vejledning. Husk øgs at kontrollere oliestanden med jævne mellemrum og eventuelt fylde mere olie pa.

6.3 Brændstofpafyldning (09)

ADVARSEL! Fare ved handtering af
brændstof! Brændstof er yderst brændbart!
Brændstoffanken ma kun fyldes op ude i det fri!
Rygning forbudt! Tank ikke op, mens motoren er i
gang eller varm!

Brug en tragt aller et pafyldningsrør, nár der tan-kes op, sa der ikke spildes brændstof på motoren, huset aller jorden.

Af sikkerhedsgrunde skal dakslet til brændstoftanken og andre tankdæksler udskiftes, hvis de har taget skade.

Hvis der er lobot brændstof over, ma motoren ikke startes. Traktoren skal fjernes fra det sted, hvor brændstoffet er lobot ud, og det spildtbebrændstof skal torres godt af pa jorden, motoren og huset med en klud.

Start ikke motoren, indtil brændstofdampene er fordampet.

Opbevar kun brændstoffet i fertil egnede behol-dere.

Brug blyfri benzin, min. RON 91.

Fyld tanken op

1. Sluk i givet fald for motoren, og træk for en sikkerheds skyld taendingsnoglen ud.
2. Vent, indtil motoren er kølet noget ned (eksplosionsfare ved antændt brændstof!).
3. Tryk derefter på afdækningen til tankdækslet (09/1).
4. Vip afdakningen til tankdaekslet op (09/1). Afdakningen til tankdaekslet (09/1) lases op.
5. Abn tankdakslet (09/2), og fyld brændstof pa. Bemerk: Undga at overfynde brændstoftanken!

6. Luk tankdaekslet (09/2).

7. Luk afdakningen til tankdaekslet (09/1), sā den gär i hak.

6.4 Kontrol af dæktrykke

Kontroller dæktrykke med jævne mellemrum.
Se det pakrævede lufttryk på dækkene (anbefaling 1 bar).

BEMAERK 1 PSI = 0,07 bar.

Daktrykket kan kontrolleres med en almindelig fodluftpumpe, og der kan pumps mere luft i.

6.5 Pábygning af græsopsamlingsbeholder (10 - 13)

Plaenetraktorne leveres med en graesopsam-lingsbeholder. Bemark, at billedderne kan afvige en smule fra originalen.

Indstilling af graesopsamlingsbeholderens niveaindikator

Niveauindikatoren afgiver et lydsignal, nar graesopsamlingsbeholderen skal tommes.

Niveauindikatoren kan indstilles i 6 positioner til materialets egenskaber. Er materialet tort, saettes niveuindikatoren i de lavere positioner. Er materialet vadt aller fugtigt, skal niveaundikatoren indstilles hjere. Dette andrer fyldemengden i graesopsamlingsbeholderen.

1. Sluk for motoren (se kapitel 7.4 "Start og sluk motoren", Side 303).
2. Tag graesopsamlingsbeholderen af (se kapitel 8.1 "Rengoring af graesopsamlingsbeholder", Side 306).
3. Indstil niveauindikatoren (10/1) til materialet (10/a), indtil den gär i hak i den ønskede position.
4. Sæt græsopsamlingsbeholderen på pladsigen.

Montering af graesopsamlingsbeholderen

1. Hold græsopsamlingsbeholderen i grebet (11/1) med den ene hand, og den,anden hand pa holdeabningen pa bagsiden (11/2).
2. Anbring græsopsamlingsbeholderen symmetrisk på føringen (11/3).
3. Vip graesopsamlingsbeholderen en smule fremad med den,anden hand (12),s den forreste del af graesopsamlingsbeholderen gari hak.
4. Vip derefter graesopsamlingsbeholderen nedigen (13/a).
5. Kontroller, om graesopsamlingsbeholderen sidder som den skal.

6.6 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne skal altid kontrolleres, inden plænetraktoren startes.

ADVARSEL! Fare ved kontrol af sikkerhedsanordningerne! Sikkerhedsanordningerne ma kun kontrolleres fra førersædet, og kun när der ikke er andere personer eller dyr iærheden!

Udfør alle kontrlrin på et jævnt underlag, sö plænetraktoren ikke ruller utilisitet.

6.6.1 Kontrol af bremsekontakten

Bremsekontakten sikrer, at motoren/DDke kan startes, nare bremsen/DDke er aktiveret.

1. Motoren er slukket.
2. Sæt dig på førserædet.
3. Løsn parkeringsbremsen ved at træde på fremsepedalen (05/1).
4. Forsog at starte motoren (tændingsnøgle i position III).

BEMAERK Motoren ma ikke starte!

6.6.2 Kontrol af klippeværskkontakten

Klippeværskontakten sikrer, at motoren ikke kan startes,ningar klippeværket er slæt til.

1. Motoren er slukket.
2. Sæt dig på førersædet.
3. Træd på bremsepedalen (05/1), og træk parkeringsbremsen (05/2).
4. Slå klippeværket til (02/5, position "1").
5. Forsog at starte motoren (tændingsnøgle i position III).

BEMAERK Motoren ma ikke starte!

6.6.3 Kontrol af sadekontakten

Sædekontakten sikrer, at motoren slår fra, sasnart der ikke sidder nogen på førserædet, mens klippeværket er slæt til.

1. Sæt dig på førersædet.
2. Traed pa bremsepedalen (05/1), og traek parkeringsbremsen (05/2).
3. Start motoren, og lad den kore med maksimalt omdrejningstal.
4. Slå klippeværket til (02/5, position "1").
5. Tag vægten af saedet ved at rejse dig (stig ikke af!).

BEMAERK Motoren skal sla fra!

6.6.4 Kontrol af kontakten til græsopsamlingsbeholderen

Kontakten til græsopsamlingsbeholderen sikrer, at motoren slar fra, sāfremt graesopsamlingsbeholderen ikke er sat korrekt i, mens klippeværket er slæt til.

1. Sæt dig på førserædet.
2. Traed pa bremsepedalen (05/1), og træk parkeringsbremsen (05/2).
3. Start motoren, og lad den kore med maksimalt omdrejningstal.
4. Slå klippeværket til (02/5, position "1").
5. Løft græsopsamlingsbeholderen en smule, eller aktiver abningskontakten.

BEMAERK Motoren skal sla fra!

6.6.5 Kontrol af udkastkanalens kontakt

Kontakten til udkastkanalen sikrer, at plænetraktoren/DDKE kan startes,hvis udkastkanalen er taget af.

1. Tag graesopsamlingsbeholderen af.
2. Fjern udkastkanalen (18/2).
3. Sæt dig på førersædet.
4. Traed pa bremsepedalen (05/1), og træk parkeringsbremsen (05/2).
5. Start motoren.

BEMAERK Motoren må ikke starte!

7 BETJENING AF TRAKTOREN

ADVARSEL! Fare, hvis føreren ikke har tilstrækkeligt kendskap til plænetraktoren!

Læs brugsanvisingen grundigt igennem, før du starter! Vær især opmærksom pa sikkerhedsanvisingerne! Udfør alt monteringsarbejde og alt arbejde i forbindelse medibrugtagningen samvittighedsfuldt. Sporg producenten i tvivilstilfælde!

7.1 Forholdsregler, der altid skal tages

• Brug altid solidt fodtj og lange bukser, nár du klipper. Klip aldrig barfodet ell er med abne sandaler.
  Kontroller hele terrænet, hvor plænetraktoren skal bruges. Fjern alle sten, grene, wirer, knogler og andre fremmedlegemer, som maskinen kan gribe fat i og slynge væk. Vær og'sa opmærksom på fremmedlegemer, mens du klipper.
  Udfør alt arbejde, der beskrives i forbindelse med ibrugtagningen. Dette gælder især kon-trol af sikkerhedsanordningerne.

Hvis der skal trækkes læs, skal anhængeranordningen bruges! Overskrid ikke støtelterasten.
Det er ikke tilladt at Transportere genstande på plænetraktoren!

7.2 Anvendelse af tilbehør

ADVARSEL! Fare ved anvendelse af forkert tilbehør eller forkert anvendelse af tilbehør! Brug altid traktorproducentens originale tilbehør! Overhold anvendelsefsorskrifterne i den relevante brugsanvising!

Hvis der anwendes ikke-godkendt tilbehør, eller hvis tilbehøret anwendes forkert, kan der opstafaremometer for brugeren og andre. Plænetraktoren kan overbelastes. Dette kan före til alvorlige ulykker.

7.3 Flytning af plaenetraktor (15, 16)

FORSIGTIG! Fare ved skubning pa skränninger! Plænetraktoren ma kun skubbes pa vandrette arealer! Plænetraktoren kan rulle ukontrolleret ned ad skränninger.

Med fodhydrostatgear

Bypass-armen (15/1) sidder på bageste hjulkasse til højre.

Oplasning af bypass-anordningen ved T3-gear (type: T15, T16, T18):

1. Træk bypass-armen (15/1) ud, ogvip den op, og sæt den fast (16).
2. Løsn bremsen.

Nu kan plaenetraktoren skubbes.

Oplasning af bypass-anordningen ved G700-gear (type: T20, T23):

1. Skub bypass-armen (15/1) ind, ogvip den op, og sæt den fast (16).
2. Løsn bremsen.
   Nu kan plaenetraktoren skubbes.

1. Sæt dig på førserædet.
2. Træd bremsepedalen (05/1) i venstre side helt ned, og lás den med parkeringsarmen (05/2).
3. Forvis dig om, at klippeværket IKKE er slæt til. Kontroller vippekontaktens stilling (02/5, position "0").
4. Flyt regulatoren (02/2) til motoromdrejnings-tallet op til overste anslag. Afhengigt af ud

styrsvarianten er der her et chokersymbol. Hvis ikke, trækkes den separate chokerknap ud (02/1).

1. Stik taendingsnoglen ind i taendingslasen (02/4).
2. Drejændingsnøglen i position "III", og hold den der, indtil motoren går i gang.

Bemerk: For at skane startbatteriet bor startforsoget ikke vare længere end ca. 5 sekunder.

1. Slip derefter taendingsnoglen, der automatisk fjedrer tilbage til position "II".
2. Flyt regulatoren (02/2) til motoromdrejnings-tallet til driftsstilling. Ved udstyrsvariant med chokerknap trykkkes donne ind igen (02/1).

Sluk motoren

1. Slå klippeværket fra (02/5).
2. Flyt regulatoren (02/2) til motoromdrejnings-tallet til tomgangsstilling.
3. Traed pa bremsepedalen (05/1), og las den med parkeringsarmen (05/2).
4. Drej taendingsnøglen (02/4) til position "0".
5. Traek taendingsnoglen ud.

ADVARSELI Fare ved varm motor! Nár du slukker motoren, skal du være opmaerk som pa, at varme motordele som f.eks. lyddæmperen ikke kan antænde genstande eller materialer i nærheden!

7.5 Korsel med traktoren

ADVARSEL! Fare, hvis hastigheden ikke tilpasses forholdene! Kør særligt langsomtil at begynde med for at vænne dig til traktorens køreog bremseadfærd. Hver gang du skifter retning, skal kørehastigheden sænkes, sa du altid har kontrol over plænetraktoren, og sa den ikke kan[vælte!

Din traktor drives frem af et fodhydrostatgear.

7.5.1 Forberedelse af korsel ved temperaturer under 10^

BEMERK Overhold ogsa den medfolgende brugsanvisning til benzinmotoren.

1. Forvis dig om, at klippeværket IKKE er slæt til. Kontroller vippekontakten (02/5, position "0").
2. Start motoren, og lad den kore varm i ca. 30 sekunder for at optimere gearoliens viskosi-tet. Derefter kan du kore med traktoren. Klip

peværket skal først slas til, nar motoren har været i gang i nogle minutter.

7.5.2 Korsel med fodhydrostatgear

1. Traed på bremsepedalen (05/1), og las den med parkeringsarmen (05/2).
2. Indstil klippeværket på højeste klippehøjde (06/2).
3. Start motoren.
4. Traed pa bremsen (05/1).
5. Traed langsomt på fodpedalen til den ønske de koreretning:

Fremad:Fodpedal (04/2)
Bak:Fodpedal (04/1)

1. Jo laengere du traeder pedalen ned, besoin korer hurtigere korer traktoren i den valgte retning.
2. For at stoppe skal du slippe fodpedalen og traede pa bremsepedalen (05/1).

BEMAERK Nár du gár væk fra traktoren, skal du altid huske at trække parkeringsarmen, mens bremsepedalen er tradt ned, sá traktoren ikke kan rulle væk!

7.5.3 Korsel med Tempomat

BEMAERK Tempomat kan kun slas til, nár traktoren korer fremad. Nár der traedes pa bredsen, kobles Tempomat automatisk fra.

Til-/frakobling at tempomat:

Vip armen (02/3) op. Tempomat slas til.
Vip armen (02/3) ned. Tempomat slas fra.

ADVARSEL! Fare ved korefejl på skraninger! Der skal udvises saerlig forsigtighed ved korsel på skraninger! Der er ingen "sikre" skraninger. Vær især opmaerk som pa folgende sikkerhedsanvisninger! Hvis hjulene glider rundt, eller hvis traktoren ikke kankommen op ad en skrning, skal klippeværket og pabygningsenhederne kobles fra. Forlad derefter skraningen ved at kore langsom t ilige linje. En fuld graesopsamlingsbeholder øger med sin vægt faren for, at plænetraktoren vælter!

Kør aldrig på arealer, der skråner mere end 10^ (hældning på 18%). Eksempel: Det svarer til en højdeforskel på 18 cm pr. meter.
Kor altid roligt.
Brems altid roligt.

Hold en lav korehastighed.
Kor畸形pataersafenskraning.
Accelerer畸形
Styr altid roligt.

7.5.5 Klipning med plænetraktoren

For at opnå et pænt og rent klipperesultat skal korehastigheden tilpasses plænens beskaffenhed. Vælg maks. 2/3 af den mulige hastighed pa pedalen, nár du klipper. Traktorens maksimale hastighed er udelukkende beregnet til kørsel, nár klippeværket er slæt fra.

Klippehøjden er normalvis 4-5 cm. Dette svarer til 2. eller 3. trin på højdeindstillingen (06/2). Hvis græsset er fugttigt aller vådt, skal der køres med hjere klippehøjde.

Hvis graesset er meget hjt, er det en god ide at klippe ad to omgange. Første gang du klipper, skal du indstille klippeværket pa den maksimale klippehjde. Ved anden omgang, kan du sa indstille pa den onskede hjoide.

7.5.5.1 Tilkobling af klippeværket

BEMERK Klippeværket ma forst slas til, nar motoren er kort varm i ca. et minut. Nár klippeværket slas til, bør plænetraktoren ikke stå i høj græs.

1. Start motoren.
2. Flyt regulatoren (02/2) til motoromdrejnings-tallet til driftsstilling.
3. Indstil klippeværket pa højeste klippehøjde (06/2).
4. Sla klippeværket til med vippekontakten (02/5, position "1").
5. Indstil den onskede klippehjde med handtaget (06/2).
6. Kør nu med plænetraktoren.

7.5.5.2 Klippefungtion ved bagudkorsel

BEMAERK Nar du traeder pa bakkorselspedalen, slukkes der for klippevarket.
1. Tryk på knappen "Klipning i bakgear" (02/6), og traed på pedalen (04/1) til bagudkørsel inden for 5 sekunder.
ADVARSEL! Fare for ulykker ved klip-ning i bakgear! Nár du klipper i bakkørsel, skal du se dig godt for bagud. Klip kun i bakkørsel, hvis det er nødvendigt!

7.5.5.3 Frakobling af klippeværket

ADVARSEL! Fare ved afterløbende knife! En roterende/afterløbende kniv kan skare hænder og fddder! Hold derfor hænder og fddder væk fra klippeværktøjet!

1. Slå klippeværket fra med vippekontakten (02/5, position "0").
   Klippeværket kan bade slas fra, nár traktoren stär stille, og nár den kører.
   ADVARSEL! Fare for personskader ved udslyngede genstande! Ved krydsning af arealer med grus ellr skaerver kan der blive trukket genstande ind i klippeværket, som derefter slynges ud.
   Slå altid klippeværket fra, nár du ikke körer på graes.

7.5.5.4 Tømning af græsopsamlingsbeholderen

BEMERK Når graesopsamlingsbeholderen er fuld, lyder der et akustisk signal. Nu er det pa hoje tid at tomme beholderen.

Alt after udstyrsvariant rader plaenetraktoren over en elektrisk aktiveret tomning af graesopsamlingsbeholderen ell er en graesopsamlingsbeholder, hvor tomningen udfores manuelt med en aktiveringsarm.

For alle opsamlingsbeholdere gelder fologende:

Græsopsamlingsbeholderen kan tommas fra førersædet.
Hvis graesopsamlingsbeholderen klappes op ell er tages af, mens klippeværket er slaet til, slar motoren fra.
Hvis græsopsamlingsbeholderen ikke er sat ordentlich i, kan klippeværket ikke slås til.

Tömming af elektrisk aktiveret grayscaleamlingsbeholder

1. Tryk pa vippekontakten (07/1) pa venstre sid de af fdrsædet for at tomme beholderen.
2. Tryk igen pa vippekontakten for at lukke graesopsamlingsbeholderen.

Tømning af græsopsamlingsbeholden med aktiveringsarm

1. Træk aktiveringsarmen ud af graesopsam-lingsbeholderen (17/a).
2. Tryk armen i koreretningen, hvorved graesop-samlingsbeholderen abnes (17/b).
3. Bevæg graesopsamlingsbeholderen bagud med Armen, indtil beholderen gär i hak.

7.5.5.5 Bioklip

For at opnå et optimalt resultat af bioklipningen bør plænen slås regelmæssigt (ca. 1 til 2 gange om ugen). I den forbindelse skal der skæres 1/3 af graësset s hjde af (f.eks. ved 6 cm græs skæres der 2 cm af). Pá den mäde indarbejdes afklippet ordentligt i graesplænen.

7.5.5.6 Klippeinterval

Tag hensyn til, at græsset vokser forskelligt på forskellige tidspunkter. Det anbefales at vælge et kortere klippeinterval i begyndelsen af foråret. Sæt klippeinterval op, nr graesvæksten aftager i løbet af Året.

Hvis plænen ikke kan slås i en期内e, skal du først vælge en hjøtere indstilling af klippehøjden og derpå slå den igen to dage senere med en lavere indstilling af klippehøjden.

7.5.5.7 Släning af højt græs

Nár graësset er blevet laengere end saedvanligt, eller hvis det er fugtigt, skal du slá plænen med en hojere indstilling af klippehøjden. Slá derpá plænenigion med den lavere, normale indstilling.

7.5.5.8 Vedligeholdelse af knivene

Sorg for, at knivene er skarpe i hele graessla-ningssaesonen for at undga, at graesstraene rives af og fragmenteres. Afrevne graesstra bliver brune i kanten. Demed forringes væksten, og plænens modtagelighed over for sygdomme stiger.

Kontroller altid after brug, at knivene er skarpe, og om de viser tegn pa slitage aller skader! Kontakt eventuelt et serviceværksted.
Hvis knivene skal udskiftes, ma der kun bruges originale reserveknife.

8 RENGØRING AF PLÆNETRAKTOREN

Plænetraktoren skal rengøres med jævne mellemrum. Dermen opnås den optimale Funktion og en lang levetid.

Rengør plænetraktoren for vedhæftende snavs hver gang, den har vaeret i brug.

Brug/DDhjtryksrener til at gore traktoren ren med.Vandstralen fra en hjojtryksrener erer en haveslange kan beskadige el-systemetller lejerne.

Pas pa, at saerigt motor, gear og omstyringsruller samt hele el-systemet ikkekommen ikontakt med vand.

ADVARSEL! Fare ved rengoring! Ved alt rengringsarbejde gælder følgende forholdsregler:

Sluk for motoren, og træk taendingsnøglen ud.
Træk taendrørshaetten/-erne af.
Beskyttelsesanordninger, der blev fjernet med henblick på rengoring, skal sættes på igen after rengoringen.
FARE FOR FORBRAENDING: Rengør Forst plænetraktoren, nær den er kølet af. Motor, gear og lyddæmper er meget varme!
FARE FOR SNITSÄR: Når du arbejder på klippeværktøjet, skal du passer på de skarpe knive. Ved klippeværktøj med flere skær kan en bevgelse af et klippeværktøj bevirke, at et andet klippeværktøj ogss beveages!

8.1 Rengoring af graesopsamlingsbeholder

Tag græsopsamlingsbeholderen af, og skyl beholderen indvendigt og udvendigt med en vandslange. Fastsiddende smuds skal fjernes forsigtigt, f.eks. med en børste. Hvis græsopsamlingsbeholderen er beklaedt med stof, skal du passer på, at stoffet ikke tager skade.

BEMAERK Tom graesopsamlingsbeholderen forr rengering som beskrevet. En fuld graesopsamlingsbeholder er for tung til at den kan tages sikkert af.

Aftagning af en græsopsamlingsbeholder

1. Sluk for motoren.
2. Løft græsopsamlingsbeholderen en smule.
3. Løft græsopsamlingsbeholderen op og ud.

Aftagning af en elektrisk aktiveret græsopsamlingsbeholder

1. Sluk for motoren.
2. Forvis dig om, at den elektrisk aktiverede graesopsamlingsbeholder er lukket.
3. Løft græsopsamlingsbeholderen (ca. 30^ ).
4. Løft græsopsamlingsbeholderen op og ud.

8.2 Rengering af hus, motor og gearkasse

OBS! El-systemet kan tage skade af indtrangende vand. När du rengør traktoren med vand, skal du passe på, at der ikke kommt vand ind i el-systemet!

Motoren og alle lejer (til hjul, gear og knivlejer)
må ikke skylles med vand eller højtryksrenses.
Indtrængende vand iændingssystemet, i karburatoren og i luftfilteret kan forårsage skader. Vand

i lejerne kan fore til tab af smoremiddel og dermed til odelaeggelse af lejerne.

Brug en klud, en fejekost, en lang pensel aller lignende for at fjerne urenheder og graesrester.

8.3 Rengoring af udkastkanalen (18)

En regelmæssig rengøring sikrer, at klippehøjden fortsat er let at indstille.

Udkastkanalen bestar af to dele, der er skudt ind i hinanden. Den nederste del er fast forbundet med klippehuset. Den overste del kan trækkes ud med henblick på rengaring.

1. Tag graesopsamlingsbeholderen af.

2. Fjern skruerne (18/1) til venstre og højre pa udkastkanalen (18/2).

3. Traek udkastkanalen bagud gennem bagvæggen.

4. Rengör den øverste og nederste udkastkanal omhyggeligt.

5. Stik udkastkanalen ind bagvæggen. Pas pa, at den overste og nederste del fores ordentligt sammen.

6. Skru den fast med de to fastgorelssesskruer.

7. Montér grasopsamlingsbeholderen.

9 VEDLIGEHOLDELS

Ved alt vedligeholdelsesarbejde gælder følgende:

Sluk for motoren, og træk taendingsnøglen ud.
Traek taendrørshaetten/-erne af.
Efter vedligeholdelsen skal fjernede beskyttesanordninger saettes paigen.
FARE FOR FORBRAENDING: Arbejd forst pa plænetraktoren, nár den er kølet af. Motor, gear og lyddæmpper er meget varme!
FARE FOR SNITSAR: Nár du arbejder pá klippeværktøj, skal du passe pá de skarpe knive. Ved klippeværktøj med flere skær kan en bevgelse af et klippeværktøj bevirke, at et andet klippeværktøj ogśa beveages.
Ved udskiftning af dele mä der kun bruges originale reservedele.
- Opsog i tvivilstilfæle de et specialværksted, ell er kontakt producenten.

Brugeren ma selv udfore ffolgende arbejdstrin. Alt andet vedligeholdese-, service- og reparationsarbejde skal udfores af et autoriseret serviceværksted.

BEMERK Det kan vare pakravet at folge kortere vedligeholdesintervaller end interval- lerne i ovenstaende tabel, his traktoren belastes hardt ell er ved hoge temperaturer.

Desuden skal de anbefalede, arlige smringer overholds ist. smoreskemaet.

Aktivitet Før brug After		brug	Efter de første 5 timer	Efter 25 driftstimer	Efter 50 driftstimer	Før op-bevaring
Kontrol af motoroliestanden1	X
Skift af motorolie3			X			X
Rengøring af luftfilter4				X
Udskiftrning af luftfilter4					X
Kontrol af tændrør4					X
Kontrol af bremsning på lige strækning)	X
Kontrol af dæktryk X
Kontrol af klippeknine X
Kontrol for løse dele X X
Kontrol af kilerem (visuel kontrol)				X
Rengøring af plænetraktoren X
Rengøring af luftindsgninger på motoren)	X
Rengøring af gearet for rester after græs og afklip		X		X

^ se motorproducentens brugsanvising

9.2 Smoreskema

For at sikre at alle bevagelige dele gär let, anbefaler vi at aftersmøre folgende steder mindst en gang om Året.

Rengør smorestederne med en klud, for der smores eller sprayes. Undgå korrosion - brug ikke vand.

Smøresteder:

Smør smoreniplerne på aktseltappen til hjre og venstre (21) med universalfedt.
Pafør sprayolie pa chassisets forakselleje (21/1).
Smør tandsegment og rattandhjul på styretøjsdrevet (22) med universalfedt.
Smør rulleleje og nav pa for- og bagaksel (23/20) med universalfedit.

BEMERK For- og baghjulene skal afmonteres for at smore aksler og lejer.

• Dreje- og lejesteder: Smøring af alle bevæ-gelige dreje- og lejesteder.

9.3 Hjulskift

Der mä kun skiftes hjul på et vendret og fast underlag.

1. Parker plænetraktoren, og trækændingsnøglen ud.
2. Traed bremsepedalen (05/1) helt ned, og las den med parkeringsbremsearmen (05/2).
3. Husk at sikre plænetraktoren mod at rulle ved at lægge stopklodser bag hjulene. Læg stopklodser under på den side, der/DDke Ioftes.
4. Loft plænetraktoren med et egnet lʊftegrej (f.ecs. en saksedonkraft) på den side, hvor hjulet skal skiftes. Loft traktorhjulet, der skal skiftes, fri af underlaget.

OBS! Fare for beskadigelse.

Pas pa ikke at boje elementer pa traktoren,\ när den lofthes. Sørg for at anbringe lofteværktøjet pa stabile metaldele.

1. Understand et bærende element på chassiset med et stabilt underlag (f.eks. traebjælke), sa traktoren holdes oppe, selv om donkraften glider eller viper.
2. Trak beskyttelseshætten (19/1) af.
3. Tryk sikringsskiven (19/2) af med en skruetraekker. Pas pa, at den ikke bliver��k.
4. Traek spændskiven (19/3) af.
5. Træk hjulet af akslen.
   Bemærk: Pas paa, at pasfjederen ikke bliver væk, nár du trækker baghjulene af akslen!
6. Rengør akslen og boringen i hjulet fgr gen-montering, og smr universalfedt pa begge dele.
7. Stik hjulet pa akslen. Bemark: Nar baghjulene saettes pa, skal no-ten i pasfjederen og baghjulet anbringes s- dan, at pasfjederen kan skubbes ind uden at bruge magt.
8. Sæt spændskiven på aklien.
9. Tryk sikringsskiven ind i noten på akstrlen. Hvis du eventuelt bruger en tang, skal du passse på ikke at beskadige akstrlen med tan-gen.
10. Sæt beskyttelseshaeten på aklien.
11. Fjern sikringsunderlaget, og saenk traktoren forsigtigt med donkraften.

9.4 Startbatteri

Der folger ikke oplader til startbatteriet med traktoren.

Nogagtg batteribetegnelse: Se batterikasse.

Startbatteriet findes under motorhjelmen.

Startbatteriet er altid oplatet fra fabrikken.

Sikkerhedsanvisninger

ADVARSEL! Fare ved forkert handtering af startbatteriet. Vær opmaerksom på folgende punkter for at undgå risici, der kan opstå, hvis batteriet handteres forkert!

Startbatteriet ma ikke opbevares i naerheden af aben ild, ma ikke brændes eller stilles på radiatorer. Fare for eksplosion.
- Om vinteren skal startbatteriet opbevares i et kolest, tort rum (10 - 15^) . Batteriet mahr helst ikke opbevares ved temperaturer under frysepunktet.
Lad参加会议的人员 - Lad参加会议的人员 - Hvis startbatteriet参加会议的人员 - Hvis startbatteriet not参加会议的人员 - Hvis not参加会议的人员

• Ødelæg ikke startbatteriet. Elektrolytten (svovlsyre) ætser hud og tøj og skal straks vaskes af med rigeligt vand.
  Hold startbatteriet rent. Må kun torres af med en tør klud. Der må ikke bruges vand, benzin, fortynder eller lignende!
  Hold tilslutningspolerne rene, og smør dem med polfedt.
  Kortslut sekske tilslutningspolerne.

Opladning af startbatteriet

Opladning er pakraevet:

Før vinteropbevaring.
Hvis det star i laengere tid Eden at blive brugt (over 3 maneder).

ADVARSEL! Fare, hvis startbatteriet op-lades forskert. Opladerens ladesstrøm på alike overskride 5 A, og ladespændingen skal vare på maks. 14,4 V. Hvis ladespændingen er hjere, er der fare for, at startbatteriet eksploderer! Træk altidændingsnøglen ud, när du arbejder på batteriet.

Vi anbefaler at oplade dette vedligeholdelsefsrie og gastete startbatteri med en særlig fertil eg-net oplader (fas i specialforretningen).

Følg de anvisninger, som producenten af opladeren angiver med henblick pa at lade batteriet op.

FORSIGTIG! Fare for kortslutning! For at undgå kortslutning skal minuskabet (-) altid tages af batteriet Först og sættes på til sidst! Træk altid taendingsnøglen ud,ningar du arbejder på batteriet!

1. Traek taendingsnoglen ud (02/4).
2. Abn motorhjelmen.
3. Forbind opladerens klemmer med batteriets tilslutningspoler.

BEMAERK Overhold polariteten:

Rd klemme = pluspol (+)
Sort klemme = minuspol(-)
4. Forbind opladeren med elnettet, og taend for den.

9.5 Afmontering af klippeværket

Klippeværket skal afmonteres, hvis kileremmen skal udskiftes, eller hvis traktoren skal bruges i forbindelse med vinteraktivitet.

1. Drej rattet mod venstre til anslag (32).
2. Fjern graesopsamlingsbeholderen (33).

3. Afmonter udkastkanalen (18).

4. Skru cylinderskruen (34) til skakholderen 5-6 omdrejninger ud.

5. Sænk klippeværket til nederste indstilling (35).
6. Tag traekfjederen af (36).
7. Indstil klippeværket i overste stilling igen (37).
8. Tag kanalen til kileremme af (38).
9. Tag kileremmen af motorens kileremskive (39).
10. Anbring klippeværket i laveste indstilling igen (40).
11. Fjern de fire sikringstappe på klippeværkets holdebøjler (41).
12. Traek holdebøjlerne af boltene (41).

9.6 Udskiftning af kileremme

1. Skru de 6 lasemotrikker (24) af.
2. Tag kanalen til kileremme af (25).
3. Tag højre afdækning til klippeværket af (26).
4. Tag venstre afdækning til klippeværket af (27).
5. Løsn skruen på strammerullen en smule, indtil kileremmen kan tages af (28).
6. Tag kileremmen ud.

BEMERK Kileremmens foring og position er forskellig fra type til type. Se mærkatet på klippeværket.

Isaetning af en ny kilerem

1. Læg kileremmen om den løsnede spændurulle, og spænd spænderullen til igen (30/31).
2. Læg kileremmen om rullerne i den rigtige rækkefolge, og sorg for, at kileremmen fores og lægges på som anvist.

10 TRANSPORT

Nar plænetraktoren Transporteres med transportenheder (f.eks. biltrailer), skal klippeværket understtes for at aflaste ophaenget til klippeværket.

Sorg for, at transportmidlet har tilstrækkelig baereevne, og at plænetraktoren er ordentlich sikret under transporten.

11 OPBEVARING

Nár plænetraktoren langtidsparkeres, skal den være beskyttet mod vegrets indflydelse, saerligt fugt, regn og længerevarende direkte sollys.

Parker aldrig plaenetraktoren med brændstof i tanken inde i en bygning, hvor der er risiko for, at dampene fra brændstoffet kan komme i kontakt med aben ild aller gnister. Parker plaenetraktoren i rum, der er velegnet til opbevaring af motorkre-tøjer.

Parker sa vikt muligt icke plaenetraktoren med fuld brændstoftank ved laengere tids opbevaring, f.eks. vinteren over. Brændstoff kan fordampe.

Før langtidsparkering skal tanken og karburatoren tommas for brændstof for at forebygge aflej-ringer og hermed forbundne startproblemer. Sporg dit specialværksted til rads.

12 HJÆLP VED FORSTYRELSER

FORSIGTIG! Fare for kvæstelser. Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bae altid handsker under vedligeholdelse, pleje samt rengoring af maskinen!

BEMERK Henvend dig til vores kundeservice ved forstyrelser, der ici er anfort i denen tabel, eller som du ici selev kan afhjelpe.

Forstyrrelse Årsag Afhjælpning
Motoren starter/DD. Intet brændstof. Fyld tanken op; kontrollér udluftningen af tanken; kontrollér brændstofffilteret.
	Dårligt, forurenet brændstof, gammelt brændstof i tanken.	Brug altid frisk brændstof fra nye behol- dere; rengør karburatoren (kundeser- viceværksted).
	Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen- tens brugsanvisning).
	Ingen tændingsgnist. Rens tændrøret, sæt evt. nye i, kontroll- lér tændingskablet, kontrollér tændings- systemet (kundeserviceværksted).
	På grund af for mange startfor-søg er motoren druknet.	Skru tændrøret ud, og tør det af.
Starteren fungerer ik-ke.	Fladt eller svagt startbatteri. Lad startbatteriet op.
	Sikkerhedsafbryderen i førersæ-det fungerer ikke.	Sæt dig til rette på førersædet; afbryder defect.
	Sikkerhedsafbryderen på bred-sepedalen fungerer ikke.	Træd bremsepedalen helt ned.
	Klippeværket slæt til. Slå klippeværket fra.
	Sikring på (+) kablet til startbat-teriet.	Kontrollér sikringen, og udskift den i gi-vet fald.
Motorydelsen falder. For højt eller for fugttigt græs. Justér klippehøjden; sorg for frirum til klippeværket ved at bakke en smule.
	Udkastkanal/klippeskjold tilstop-pet.	Sluk motoren, og trækændingsnøglen ud!Rengør udkastkanal/klippeskjold.
	Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen-tens brugsanvising).
	Forkert karburatorindstilling. Få indstillingen af karburatoren kontr-loret (kundeserviceværsted).
	Knife meget slidt. Udskift knivene	(kundeserviceværsted).
	Korehaltigheden for hj. Sænk korehaltigheden.
Plænetraktoren vibre-rer kraftigt.	Klippeværket er beskadiget. Kontrollér klippeværket (kundeserviceværsted).
Plænetraktoren vil ik-keiske.	Ved hydrostatgear: intet køred-rev.	Sæt bypassarmen i driftsstilling (se ka-pitel 7.3 "Flytning af plænetraktor (15, 16)", Side 303).
Uren klipning. Slidte, døve knife. Udskift knivene, eller slab		dem op. Husk af afbalancere de slebne knife (kunde-serviceværsted)!
	Forkert klippehøjde. Korrigér klippehøjden.
	For lav't motoromdrejningstal. Indstil motoren på maks. omdrejnings-tal.
	Korehaltigheden for hj. Sænk korehaltigheden.
	Forskelligt tryk i dækkene. Pump op til det rigtige dæktryk. Aflæs, om dæktrykkekaret er korrekt.
Græopsamlingsbe-holderen fyldes ikke.	Klippehøjden indstillet for lav't.	Korrigér klippehøjden.
	Græsset er fugtigt - for tungt til at blive transporteret af luftstrøm-men.	Vent med at klippe, indtil græsplænen er tør.
	Knife meget slidt. Skift knife. (kundeserviceværksted)
	Græsset for højt. Klip plænen i 2 omgange: ■ 1. omgang: Maks. klippehøjde ■ 2. omgang: Ønsket klippehøjde.
	Stofsækken tilstoppet - ingen luftgennemgang.	Rens stofsækken.
	Udkastkanalen i klippeskjoldet tilsmudset.	Rengør udkastkanal/klippeskjold.
Niveauindikatoren re-agerer ikke.	Der er rester af afklip på armen til niveauindikatoren.	Fjern rester af afklip på armen til ni-veauindikatoren. Kontrollér derefter om Armen,går let.
Køredrev, bremser, kabling og klippe-værk.		Må kun kontrolleres af et kundeserviceværksted!

12.1 Fejlmelding display og afhjælpning af fejl

Indikering	Fejl Fejlbeskrivelse	Fejlafhjælpning
Err 01 Sædekontakt Elektronik identificerer ugyldig tilstand for sæde-kontakten.			1. Sluk og tænd forændingen (positi-on 2)**2. Belast og aflast sædet flere gangeSelviagnose,evt. automatisk slet-ning af fejl*,hvis ikke,kontakt service.
Err 02 Bremsekontakt Elektronik identificerer ugyldig tilstand for fremse-kontakten.			1. Sluk og tænd forændingen (positi-on 2)**2. Træd bremsepedalen ned flere gan-geSelviagnose,evt. automatisk slet-ning af fejl*,hvis ikke,kontakt service.
Err 03 Klippeværkafterbryder	Elektronik identificerer ugyldig tilstand for klippe-værkafterbryderen.		1. Sluk og tænd forændingen (positi-on 2)**2. Udløs klippeværkafterbryderen flere gangeSelviagnose,evt. automatisk slet-ning af fejl*,hvis ikke,kontakt service.

Indikering Fejl Fejlbeskrivelse Fejlafjhælpning
Err 04 Beholderkontakt Elektronik identificerer ugyldig tilstand for behol- derkontakten.		1. Sluk ogænd forændingen (positi- on 2)** 2. Åbn og luk beholderen flere gange Selvdiagnose,evt. automatisk slet- ning af fejl*, hvis ikke,kontakt service.
Err 05 Gearafbryder Elektronik identificerer ugyldig tilstand for gearaf- bryderen.		1. Sluk ogænd forændingen (positi- on 2)** 2. Udløs gearafbryderen flere gange Selvdiagnose,evt. automatisk slet- ning af fejl*, hvis ikke,kontakt service.
Err 06 Afbryder til ud- kastkanal	Elektronik identificerer ugyldig tilstand for afbryde- ren til udkastkanal.	1. Sluk ogænd forændingen (positi- on 2)** 2. Afmonter og monter derefterigen udkastkanalen Selvdiagnose,evt. automatisk slet- ning af fejl*, hvis ikke,kontakt service.
Err 07 Afbryder til klip- peværk	Elektronik identificerer for- kert tilstand for afbryder til klippeværket.	1. Sluk ogænd forændingen (positi- on 1) Selvdiagnose,evt. automatisk slet- ning af fejl*, hvisIBLE,kontakt service.
Err 08 Startrelæ Elektronik	identificerer for- kert tilstand for startrelæ- udgangen.	1. Sluk ogænd forændingen (positi- on 1) Selvdiagnose,evt. automatisk slet- ning af fejl*, hvisIBLE,kontakt service.
Err 09 Magnetventil Motorens elektronik identi- ficerer forkert tilstand for motorens magnetventil-ud- gang.		1. Sluk ogænd forændingen (positi- on 1) Selvdiagnose,evt. automatisk slet- ning af fejl*, hvisIBLE,kontakt service.
Err 10 Tændspole Elektronik	identificerer for- kert tilstand forændspole- udgangen.	1. Sluk ogænd forændingen (positi- on 1) Selvdiagnose,evt. automatisk slet- ning af fejl*, hvisIBLE,kontakt service.
Err 11 Intern Forsy- ningsspænding	Elektronik identificerer for- kert tilstand for den interne forsyningsspændings ud- gang.	1. Sluk ogænd forændingen (positi- on 1) Selvdiagnose,evt. automatisk slet- ning af fejl*, hvisIBLE,kontakt service.

Indikering Fejl Fejlbeskrivelse Fejlafhjælpning

Err 12 Overvågning af intern forsyningsspending

Elektronik identificerer forkert tilstand for overvagnigen af den interne forsyningsspænding.

*: Samtidigt slukkes displayet i ca. 4 sekunder.

**: Sletting af fejlen ved at trykke pa knappen R (03/13).

13 KUNDESERVICE/SERVICE

Inden for den lovbestemte reklamationsperiode reparerer erller udskifter vi after eget skon eventuelle materiale-ller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er kobe.

Vores garanti gælder kun, hvis:

Garantien bortfalder ved:

brugsanvisningen følges

egenhændige forsog pa reparation

• apparatet behandles korrekt

egenhændige tekniskeændringer

derbrugesoriginalereservedele

ukorrektbrug

Folgende er/DDke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxxxx (x) pa reservedelslisten
Forbraendingsmotorer (her gelder motorproducentens separate garantibestemmelser)

Garantiperioden beynder med kobet foretaget af den fpre slutforbruger. Datoen pa kobskvitteringen er gaelende. Kontakt forhandleren, hvor apparatet er kobt, eller den naermeste autoriserede kundeservice. Medbring denne erklaring og den originale kobskvittering. Denne erklaring berer erkke kbers lovbestemte rettigheder over for saelger pa grund af mangler.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

3 Sikkerhetshenvisninger 337
4 Pakke ut og montere traktoren 338

5 Betjeningselementer 338

5.1 Standard instrumentbord (02) 338
5.2 Instrumentbord med display (03) 338

FARE! Viser til en umiddelbart farlig situacion som forer til ddd aller alvorlige personskader hvis den ikke unngas.

2.4 Sikkerhets- og beskyttelsesanordninger

MERK Følg ogsa den medfølgende brausanvisningen for bensinmotoren.

03/12 Nár fóreren stigér med fra traktoren med

motoren i gang (bremsen er last)

se skal slitte aller skadde kniver skiftes ut med nye.

6.2 Fylling av olje

Bruk trakt eller fyllerør for a fylde drivstoff sik at du ikke tommmer drivstoff pa motoren, huset erler bakken.

Pafyllingsniväindikatoren melder fra med et lydsignal nár gressoppsamleren ma tommas.

Bremsekontaktbryteren sørger for at motoren\ ikke kan startes nær bremsen ikke star på.

1. Motoren er av.
2. Sett deg pa førsetet.
3. Løsne parkeringsbremsen ved à tråkke på fremsepedalen (05/1).
4. Forsk Å starte motoren (tenningsnøkkel i posisjon III).

MERK Motoren skal/DDKE starte!

6.6.2 Kontrollere klippeaggregatbryter

MERK Motoren skal ikke starte!

6.6.3 Kontrollere setekontaktbryter

MERK Motoren skal ikke starte!

MERK Bruk alltid festespaken ved nedtrakket bremsepedal sik at traktoren ikke kan rulle bort nár du forlater den!

For optimal funksjon og lang levetid mä plentraktoren rengjores regelmessig.

Sikkerhetshenvisninger

ADVARSEL! Fare pga. feil handtering av startbatteriet! For a unnga farer som kan oppsta ved feil handtering av batteriet, ta hensyn til de falgende punkter!

Startbatteriet ma ikke lagres, brukes aller settes bort i umiddelbar nærhet av øpen ild. Det er fare for eksplosjon.
Oppbevar startbatteriet til vinterlagring i et kaldt, tort rom (10 - 15 °C). Unnga temperaturer under frysepunktet under lagring.
La startbatteriet ikke stå et lengre tidsrom uladd. Hvis startbatteriet ikke skal brukes over en lengreperiode, skal det lades med en egnet lader.
Du ma ikke ødelegge startbatteriet. Elektrolytten (svovelsyre) forårsaker etsninger på hud og klær - vask umiddelbart med rikelige(OPM) mengder vann.
Hold startbatteriet rent. Tørk bare av med entørr klut. Bruk ikke vann, bensin, fortynnings-middel eller liknende for dette!
Hold tlikoblingspolene rene og smr dem med polfett.
Du ma ikke kortslutte tilkoblingspolene.

Lade startbatteriet

Lading er nødvendig:

Vi anbefaler à lade det vedlikeholdsfrie og gasstette startbatteriet med en lader spesielt egnet til dette (denne fár du hos forhandleren).

Folg brauksanvisingen til laderprodusenten frolading av startbatteriet.

FORSIKTIG! Kortslutningsfare! For a unnga en kortslutning ta alltid forst minuskabelen (-) av batteriet, og klem den alltid pa som siste. Trekk alltid ut tenningsnokkelen ved arbeider pa batteriet.

1. Koble laderen til strømnettet, og slå den på.

9.5 Demontere klippeaggregatet

Oppbevar aldri plentraktoren med drivstoff pa tanken i en bygning hvor det er mulig at drivstoff-damp kan komme i kontakt med apen ild ell er gnister. Parker plentraktoren bare i rom som er egnet til parkingerav motorkjorety.

Sett plentraktoren ved lagring i lengre perioder, f.eks. i Iopet av vinteren, bort med tom drivstoffank sa langt som mulig. Drivstoffet kan dunste bort.

För langtidslagring skal drivstoffet på tanken og i forgasseren tommas for a forebygge avlagringer og dermed startvanskeligheter. Sök ränd om dette på fagverkstedet.

12 FEILSØKING

Folgende omfattes ikke av garantien:
