Märke	AL-KO
Modell	Solo T 23125.2 HD V2 SD
Produkttyp	Självgående gräsklippartraktor
Klippbredd	125 cm (uppskattning)
Uppsamlingskapacitet	310 liter
Transmissionstyp	Fot-hydraulisk
Knivkoppling	Elektromagnetisk
Motortyp	4-takts bensinmotor
Bränsle	Blyfri bensin, minst ROZ 91
Tankvolym	Cirka 7 liter (uppskattning)
Justerbar klipphöjd	Ja, flera lägen via spak
Maximal tillåten lutning	18% (cirka 10°)
Avsedd användning	Privata trädgårdar och grönytor
Säkerhetsanordningar	Bromskontakt, klippaggregatskontakt, sitskontakt, uppsamlarkontakt, utkastkanalkontakt
Felvisning	Skärm med felkoder (Err 01 till Err 12)
Smart Cockpit-alternativ	Bluetooth-modul och AL-KO inTOUCH-app
Tömning av uppsamlare	Elektrisk eller manuell beroende på version
Regelbundet underhåll	Kontroll av olja, luftfilter, tändstift, däcktryck, kniv
Rengöring	Med vattenstråle, utan högtryckstvätt
Slitdelar	Klippknivar, kilrem, luftfilter
Garanti	Enligt gällande lagstiftning, originaldelar krävs

Vanliga frågor - Solo T 23125.2 HD V2 SD AL-KO

Hur startar man motorn på gräsklippartraktorn AL-KO Solo T 23125.2?

Sätt dig på sätet, trampa ner bromspedalen helt och lås den med spaken. Se till att klippaggregatet är avaktiverat (omkopplare i läge 0). Ställ varvtalsregulatorn i högt läge (choke om sådan finns). Sätt i tändningsnyckeln och vrid den till läge III tills start (max 5 sekunder). Släpp nyckeln, den återgår till läge II. Justera därefter driftvarvtalet.

Hur kontrollerar man säkerhetsanordningarna före användning?

Kontrollera före varje start säkerhetsbrytarna: bromskontakt (motorn får inte starta om bromsen är lossad), klippaggregatskontakt (motorn får inte starta om aggregatet är aktiverat), sitskontakt (motorn stannar om du reser dig medan aggregatet är aktiverat), uppsamlarkontakt (motorn stannar om uppsamlaren lyfts) och utkastkanalkontakt (motorn startar inte om kanalen är borttagen). Utför dessa tester på en plan yta.

Hur tömmer man uppsamlaren?

Beroende på version, använd vippomkopplaren till vänster om sätet (elektrisk tömning) eller manöverspaken. För spaken: dra den bakåt (17/a), tryck sedan framåt för att öppna (17/b). Fäll uppsamlaren bakåt tills den låses. Motorn stannar om uppsamlaren lyfts medan klippaggregatet är aktiverat.

Hur justerar man klipphöjden?

Använd justeringsspaken till höger om förarsätet (06/2). Sänk spaken för lägre klippning, höj den för högre klippning. Normal höjd är 4–5 cm (lägen 2 eller 3). För högt eller fuktigt gräs, välj en högre höjd.

Hur använder man mulchingfunktionen?

För mulching, klipp regelbundet (1–2 gånger i veckan) och klipp endast cirka 1/3 av gräshöjden. Använd klippaggregatet utan uppsamlare. Avfallet finfördelas och lämnas kvar. Se till att gräset inte är för högt eller fuktigt för bästa resultat.

Vad gör man om motorn inte startar?

Kontrollera först bränslenivån och bränslekvaliteten. Därefter, kontrollera luftfiltret, tändstiftet (rengöring eller byte) och se till att startbatteriet är laddat. Kontrollera även att bromsen är aktiverad, att klippaggregatet är avaktiverat och att sitskontakten är ordentligt nedtryckt.

Hur byter man klippkniven?

Stäng av motorn, ta bort tändningsnyckeln och tändstiftskontakten. Lyft gräsklipparen med lämplig anordning. Demontera klippaggregatet (se kapitel 9.5). Byt kniv mot en originaldel. Dra åt med rekommenderat vridmoment. Låt en verkstad kontrollera balanseringen vid behov.

Vilket däcktryck rekommenderas?

Rekommenderat däcktryck är 1 bar (cirka 14,5 PSI). Kontrollera trycket regelbundet med lämplig pump. Ojämnt tryck kan påverka klippkvaliteten.

Hur rengör man gräsklippartraktorn efter användning?

Stäng av motorn och ta bort tändningsnyckeln. Använd inte högtryckstvätt för att undvika skador på elektriska delar och lager. Rengör kåpan, klippaggregatet och utkastkanalen med en trasa, borste eller måttlig vattenstråle. Rengör uppsamlaren separat med vatten.

Hur förvarar man gräsklipparen på vintern?

Töm bränsletanken och töm förgasaren för att undvika avlagringar. Förvara gräsklipparen torrt och frostfritt. Ta bort batteriet och förvara det svalt (10–15 °C). Ladda det regelbundet om det inte används. Smörj smörjpunkterna enligt underhållsplanen.

BRUKSANVISNING Solo T 23125.2 HD V2 SD AL-KO

Innehällsförteckning

1 Om denna bruksanvisning 315

1.1 Symbol på titelsida 315
1.2 Teckenförklaring och signalord 315

2 Produktbeskrivning 315

2.1 Avsedd användning 315
2.2Mojlig felanvandning 315
2.3 Symboler pa redskapet 316
2.4 Sakerhets- och skyddsanordningar.... 316
2.5 Produktoversikt (01) 316
2.6 Alternative "smart Cockpit" (43)* 316

2.6.1 Tradlös Bluetooth-modul och AL-KO inTOUCH app 317
2.6.2 Funktioner i Smart Home / Smart Garden (IFTTT) 317

3 Sakerhetsanvisningar 317
4 Packa upp och montera Åkgräsklipparen 318

5 Manoverelement 318

5.1 Standard-instrumentbrada (02) 318
5.2 Instrumentbrada med display (03) ....318

5.2.1 Funktionsknappar och displayin-dikeringen 319
5.2.2 Kontrollampor 319

5.3 Broms- och kopplingspedal (05) 320
5.4 Vaxelmanovrering (korhastiget) (04) 320
5.5 Fotherdrostat-vaxelladan (04, 05) ....320
5.6 Manövrering av klippanordningen (06). 320

6 Start 320

6.1 Kontrollera klippanordningen 321
6.2 Pafylling av olja 321
6.3 Fylla pa bransle (09) 321
6.4 Kontrollera dacktryck 321
6.5 Montera grasuppsamlaren (10-13)....321
6.6 Kontrollera sakerhetsanordningarna..321

6.6.1 Kontrollerabromsenskontaktbry-tare 321
6.6.2 Kontrollera klippanordningens kontaktbrytare 322

6.6.3 Kontrollera sätets kontaktbrytare .322
6.6.4 Kontrollera gräsuppsamlarens kontaktbrytare 322
6.6.5 Kontrollera kontaktbrytaren i ut-kastkanalen... 322

7 Drift av akgrasklipparen. 322

7.1 Obligatoriska forberedande atgarden..322
7.2 Användning av tillbehör 322
7.3 Skjuta akgrasklipparen (15, 16) 323
7.4 Starta motorn och stanga av den ....323
7.5 Kora med akgrasklipparen 323

7.5.1 Forberedelse av körning vid temperaturer under 10^ 323
7.5.2 Kora med fothydrostatisk vaxellada 323
7.5.3Korning med temporomat.. 324
7.5.4Korningochklippningisluttningar 324
7.5.5 Klippning med Åkgräsklipparen....324

8 Rengöring av akgrasklipparen. 325

8.1 Rengora grasuppsamlaren 325
8.2 Rengora hus, motor och vaxellada....326
8.3 Rengora utkastkanalen (18) 326

9 Underhäll 326

9.1 Underhallsplan 326
9.2 Smorjschema 327
9.3 Byte av hjul 327
9.4 Startbatteri 328
9.5 Demontera klippanordning 328
9.6 Byta ut kilrem.. 329

10 Transport 329
11 Forvaring 329
12 Avhjalpa fel. 329

12.1 Felindikerings display och felatgärder 331

13 Kundtjanst/service. 332
14 Garanti. 333

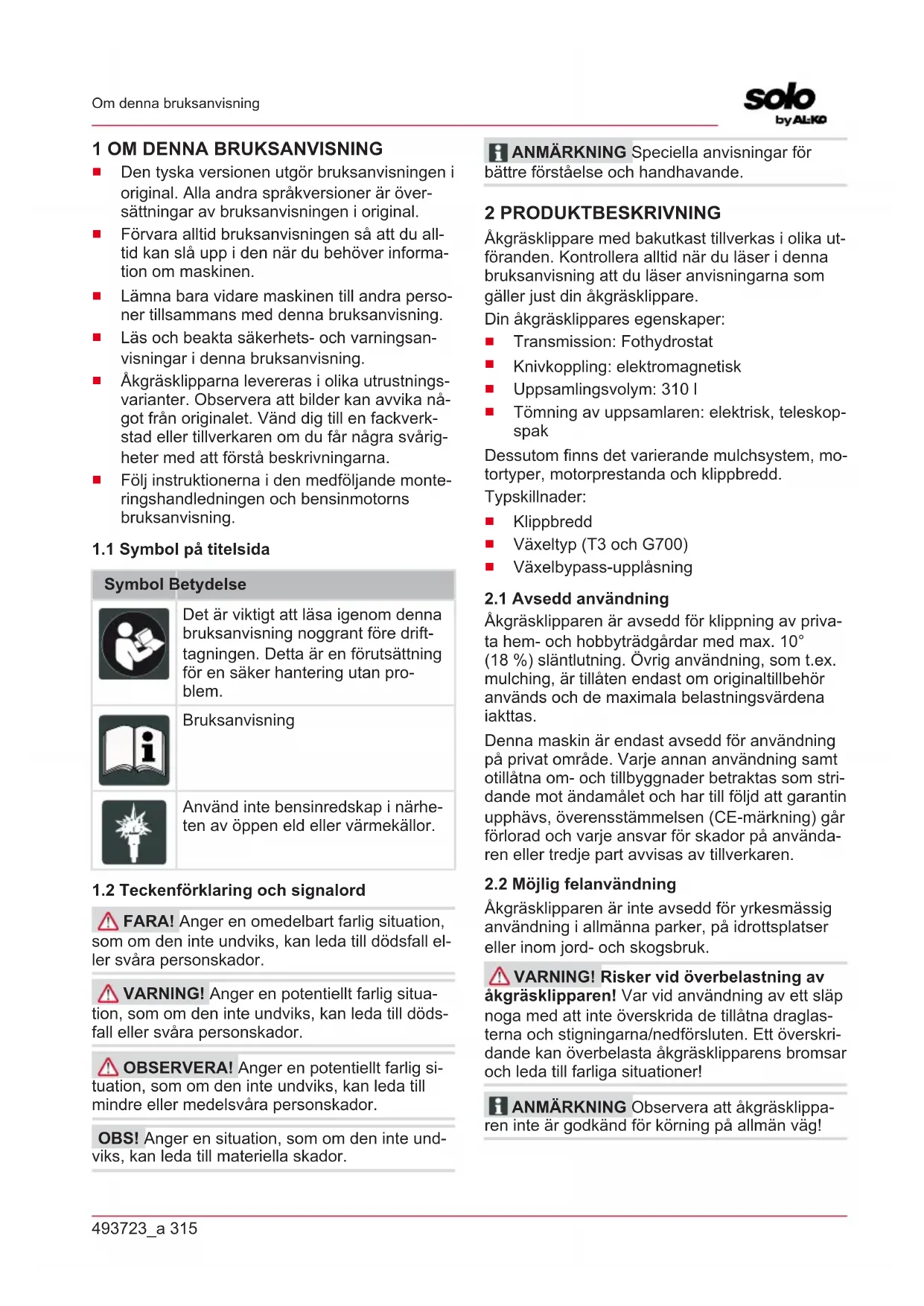

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgor bruksanvisingen i original. Alla andra sprakversioner ar over-sattninger av bruksanvisingen i original.
Förvara alltid bruksanvisningen sa att du alltid kan sla upp i den när du behöver informatio on maskinen.
Lämna bara vidare maskinen till andra personer tillsammans medenna bruksanvising.
Läs och beakta sakerhets- och varningsanvisningar ienna bruksanvisning.
Akgrasklipparna levereras i olika utrustningsvarianter. Observera att Bilder kan avvika nagot fran originalet. Vand dig till en fackverkstad eller tillverkaren om du farnagra svargheter med att forsta beskrivningarna.
Följ instruktionerna i den medfoljande monteringshandledningen och bensinmotorns bra克斯anvising.

1.1 Symbol på titelsida

Symbol Betydelse

Det ar viktigt att lasaigenomenna braupsanvisning noggrant fore drifttagningen. Detta ar en forutsattning for en saker hanteringutan problem.

Bruksanvisning

Använd inte bensinredskap i narherten av öppen eld aller varmekällor.

1.2 Teckenförklaring och signalord

FAR! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el-ler svåra persorskador.

WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall aller svåra personskador.

OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvara personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMARKING Speciella anvisningar for bättre Förstelse och handhavande.

2 PRODUKTBESKRIVNING

Akragsklippare med bakutkast tillverkas i olika utforanden. Kontrollera alltid nar du laSer ienna braksanvisning att du laSer anvisningarna som galler just din akgrasklippare.

Din akgrasklippares egenskaper:

Transmission: Fothydrostat
Knivkoppling: elektromagnetik
Uppsamlingsvolym: 310 I
Tömning av uppsamlaren: elektrisk, teleskopspak

Dessutom finns det varierande mulchsystem, mortyper, motorprestanda och klippbredd.

Typskillnader:

Klippbredd
Växeltyp (T3 och G700)
Växelbypass-upplasning

2.1 Avsedd användning

Akgrasklipparen ar avsedd for klippning av privata hem- och hobbytradgårdar med max. 10^ (18%) slantlutning. Ovrig användning, som t.ex. mulching, ar tillaten endast om originaltillbehör används och de maximala belastningsvärdena iakttas.

Denna maskin ar endast avsedd for använding pa privat omrade. Varje annan använding som otillatna om- och tillbyggnader betraktas som stridande mot andamalet och har till foljd att garantin upphavs, overensstammelsen (CE-markning) gar fforlorad och varje ansvar for skador pa anvandra ren erler tredje part avvisas av tillverkaren.

2.2 Mõlg felanvändning

Akgrasklipparen ar inte avsedd for yrkesmagg anvandning i allmanna parker, pa idrottsplatser erler inom jord- och skogsbruk.

WARNING! Risker vid overbelastning av akgrasklipparen! Var vid anvandning av ett slap noga med att inte overskrida de tillatna draglasterna och stingingarna/nedforsluten. Ett overskridande kan overbelasta akgrasklipparens bromsar och leda till farliga situationer!

ANMARKNING Observera att akgrasklipparen inte ar godkand for korning pa allman vag!

Läsigen braupsanvisingen innan du böjar använda redska- pet!

Utomstående personer, särskilt barn och husdjur, ská hallas un- dan från arbetsområdet under klippningen.

Ta ur tändningsnyckeln innan un- derhälls- eller reparationsarbeten pàbörjas!

Fara! Håll händer och fötter på avständ frän knivarna!

Kör inte i sluttningar med mer än 10° (18%) lutning!

Fara: Vistas inte här!

Risik für brännskador frü n heta ytor!

2.4 Sakerhets- och skyddsanordninger

VARNING! Fara p.g.a. borttagna aller manipulerade skyddsanordninger! All slags drift med borttagna aller manipulerade skyddsanordninger ar forbjuden. Defekta skyddsanordninger maste omgäende repareras aller bytas ut!

Som skyddsanordninger räknas framfor allt:

Kontaktbrytare broms
Kontaktbrytare klippanordning
Kontaktbrytare gräsuppsamlare
Kontaktbrytare sate
Skyddskapor klippanordning
Kontaktbrytare utkastkanal

2.5 Produktoversikt (01)

Nr. Komponent
1 Ratt
2 Instrumentbräda
3 Bromspedal
4 Motorhuv
5 Växelmanövrering bakål
6 Växelmanövrering framål
7 Klippanordning
8 Inställning av klipphoff
9 Växel bypass
10 Sensor für gräsuppsamlare
11 Aktivering av uppsamlare
12 Gräsuppsamlare
13 Förarsäte
14 Elektrisk aktivering av uppsamlare*
15 Låsspak För bromspedal
16 Tempomatspak*

• Utförandet varierar och är modellberoende

• "smart Cockpit" kan installeras i afterhand om det inte ingar i leveransen.

Anvandarvanligeheten for din Premium akgrasklippare forbattras avsevart med "smart Cockpit", din Bluetooth-kompatibla Smartphone och AL-KO intOUCH--appen.

Du kan ladda din Smartphone via USB-laddningsuttaget i "smart Cockpit" under användninger. Du kan dessutom kopa den induktiva expansionsmodulen for laddning om din Smartphone ar utrustad for induktiv laddning.

OBS! Risk für Forstört kretskort. Genom att lossa startbatteriet vid aktiv Åkgräsklippare kan elektroniska kretskort i "smart Cockpit" Forstöras.

Vrid tandningsnyckel till position "0" (dvs. inaktiverad tandning) innan startbatteriet lossas.
Använd aldrig Åkgräsklipparenutan startbatteri.

2.6.1 Trådlös Bluetooth-modul och AL-KO inTOUCH app

"smart Cockpit" ar utrustad med en tradlös Bluetooth-modul. Det ger en tradlös anslutting mellan din Smartphone och akgrasklipparen.

Forsta anslutning kan ske inom 60 sekunder after att tandningsnyckeln har vridits till valfri position (lage I, II eller III).

Anslutning till den tradlosa Bluetooth-modulen realiseras alltid after forsta anslutning sa lange akgrasklippparen ar aktiverad.

AL-KO inTOUCH-app

Din Smartphone behöver en internetanslutting for att kunna installerera AL-KO inTOUCH-appen och kunna använda internetfunktionerna. Smartphone realiserar internetansluttingen antingen via tradlös anslutning aller WiFi.

AL-KO inTOUCH-appen finns hos Google Play Store for Android-kompatibla encheter och hos Apple App Store for iOS-kompatibla encheter:

https://alko-garden.com/smart-connect/

Skanna QR--koden for mer information om installation av AL-KO inTOUCH-appen pa din Smartphone och mer information om ditt maskin. Du kan även ansluta ditt smart-anslutna maskin med internet.

1. Starta AL-KO inTOUCH-appen.
2. Skapa ett användarkonto via "Registrarera" aller logga in pa ett redan befintligt konto med "Logga in". Du kan anvanda detta användarkonto om du har registrarat dig via.Var Webshop.
3. Lagg till en ny maskin med "Infoga ny maskin".
4. Folj ytterligare instruktioner.
5. Om din maskin ar en "smart-ansluten"-kompatibel maskin, anvand "smart-ansluten"-assistenten i narheten av din maskin.
6. Folj ytterligare instruktioner.

En aterforsäljare kan hjälpa till vid Funktionstörninger i akgräsklippen med AL-KO inTOUCH-appen. Du maste tillata att aterforsäljaren far till-gang till din maskin via AL-KO inTOUCH-appen.

ANMARKNING Uppdateringar av AL-KO in-TOUCH-appen sker automatiskt via internet (FO-TA: Firmwareupdate Over The Air).

2.6.2 Funktioner i Smart Home / Smart Garden (IFTTT)

Det gär att aktivera 3 IFTTT-funktioner med ALKO inTOUCH-appen (IFTTT: If This Then That). Funktionerna maste Först bestämmas på https://ifttt.com/ (t.ex. styra redskap i Smart Home eller Smart Garden, aktivera bevattning, öppna garageport). IFTTT-funktioner kan vara gratis eller betaltjänster, beroende på internetleverantörens abonnemang.

ANMARKING Detaljerad information om

IFTTT finns under:

Barn och andra personer som inte ar fortogna med bruksanvisingen fär inte anvanda maskinen.
Beakta lokala bestammelser betraffande operatorens minimiälder.
Instruera barn och ungdomar att inte leka med maskinen.
Arbeta endast i dagsljus aller vid tillfredsstalande konstgjord belysning.
Häll andra personer på avstand frän riskom-rådet.
Användaren ar ansvarig for olyckor som drabbar andra personer och deras egendom.
Använd endast reservdelar och tillbehör i originalutforande.
Reparationer på maskinen måste göras av tillverkaren resp. av ett servicestalle som ar godkant av tillverkaren.
Bär hörselskydd.
Akgrasklipparen har inget godkannande for vagtrafik och fär inte framforas på allmanna vagar och gator.
■ Klippinte vid aska. Inget skydd mot blixtned-slaq.
Du fär inte ta med nagra passagerare pa akgräsklipparen.
■ Klippinte i sluttningar som overstiger 10^ (18%)
After intag av alcohol, droger erer lakemedel, som forsamrar reaktionsformagan, ar det forbjudet att arbeta med akgrasklipparen och/eler med ett tillbehor som ar faspenna.
Klipp alltid på tvåren i förhällande till slutt- ningen.
Iakta lokala, kommunalt tillatna drifttider.

• Akgräsklippen ran genom sin eigenvikt orsaka allvarliga kroppsskador. Särskild försiktighet maste iakttas Near akgräsklippen las-tas in uller ut for transport iett fordon ell en slapvagn.
  Denna akgrasklippare fär inte bogseras. För transport på allman vag maste ett lampligt fordon användas.
  Kör inte äkgräsklipparen i bristfälligt vädrade arbetsområden (t.ex. garage). Avgaserna innehäller giftig kolmonoxid samt andra skadliga ämnen.

4 PACKA UPP OCH MONtera ÅKGRÄSKLIPPAREN

Beakta den medfoljande monteringsanvisingen for uppackning och montering av grasklipparen.

ANMARKNING Folj även motortillverkarens medlevererade bruksanvising.

WARNING! Faror p.g.a. ofullständig mon- tering! Akgrasklipparen fär inte anvandas forrän den ar komplett monterad! Genomfor alla monteringsarben som beskrivs i monteringsanvisningen. Fraga i tveksamma fall en fackman om mon- teringen har utførts korrekt innan maskinen tas i bruk! Kontrollera alla sakerhets- och skyddsanordninger sa att de finns och ar funktionsdugliga!

5 MANÖVERELEMENT

Nedan beskrivs manoverdonen på Åkgräsklipparen med bakutkast. Kontrollera att du laser den passande beskrivningen till just din Åkgräsklipparmodell.

5.1 Standard-instrumentbräda (02)

I det foljande forklaras elementen till den standardmässiga instrumentbradan.

Reglering av motorvarvtalet

ANMARKING Tänk på att manövrering av regulatorn påverkar hastigheten under körning!

For regulator med integrerad choke:

Man ökar eller reducerar motorvarvtalet genom att skjuta på reglaget (02/2). Choken tillkopplas i det översta laget.

Koppla till choke: Skjut upp regulatorn helt till chokesymbolen. Anvand detta lage uteslutande for att starta motorn.

Obs: Vissa gräsklipparvarianter förfogar over en separat chokeknapp (02/1) på instrumentbrändan. Denna maste dürutöver dras für att starta akgräsklipparen. Skjut tillbaka knappen langsamtigen)när motorn gär!

Klippning: I detta lage gár motorn med maximalt varvtil.

Tomgang: I detta lage gär motorn med lagsta varvtil.

Tandlas (02/4)

Läge Funktion

0 Motorn avstangd.

Tändningsnyckeln kan tas ur.

I Strålkastare pà.

När motorn har startats koplas strålkastarna in i detta läge.

II Driftläge nar motorn går.

Slapp nyckeln sà snart som motorn gár. Den hoppar dà tillbaka till driftlage II.

5.2 Instrumentbrada med display (03)

Läs det här kapitlet om äkgräsklipparen har en display över standardinstrumentbrändan.

5.2.1 Funktionskappar och displayindikeringen

Pos. Beteckning Funktion
03/2 På displayen visas:	Drifttimmar per dygn (visas med att komma) Observera: Driftimmarna per dygn visas enlicht decimalsystem (1,5 h = 1 h 30 min). eller Totalt antal drifttimmar (visasutan komma) Observera: Det totala antelet drifttimmar börjar räknas sö fortändnyckeln vrids till lage l.
03/5 För att koppla om displayindikeringen:	Totalt antal drifttimmar Drifttimmar per dygn Batterispänning Obs: Om tändnyckeln为此blir i tändlaset i laket "I"fortsätter det to-tala antelet drifttimmar räknas.
03/13 Återställning av driftimarna	per dygn till "0". Obs: Det är endast möjigt att äterställa driftimarna per dygn på "0", inte det totala antelet driftimmar.

5.2.2 Kontrollampor

Pos. Beteckning Indikeringen lyser:
03/1	när motorn är igång: vid defekt eller djupurladdat startbatteri. Kabelanslutting motor - batteri Är bruten. Defekt säkring (15 A-blå). Defekt generator på motorn. vid stillastående motor: vid djupurladdat startbatteri. Obs: Uppsök en behörig verkstad om indikeringen tänds!
03/3'när uppsamlaren Är full.	Töm uppsamlaren!
03/4'när klippaggregatet är aktiverat.
03/6'när klippaggregatet ärinställt på bakåtkörning.
03/7'vid borttagen uppsamlare aller om den inte är korrekt stängd.
03/8 vid tända strålkastare.
03/9;när bromsen trycks ned och vid låst broms.
03/10 om det äterstående brändslet inte(er mer än ca 1,5 liter i tanken.
03/11 om oljenivån underskrider en viss niva.
03/12 om Föraren stiger av aktgåsklipparem vid: aktiv motor (bromsen är låst)

5.3 Broms- och kopplingspedal (05)

Broms: Om du trycker ned bromspedalen (05/1) helt och hallet aktiveras bromsen pa vaxellådan och äkgrasklipparen bromsr in.
Parkeringsbroms: Om lasspaken (05/2) dras upp medan bromspedalen (05/1) ar nedtryckt sparras bromsen. Tryck ned bromspedalen ingen for att lossa bromsen.

5.4 Vaxelmanovrering (korhastiget) (04)

Akgrasklipparna ar utrustade med en fotherhydrostatisk vaxellada.

Vissa modeller ar utrustade med temporat.

För framåt- och bakåtkörning sitter två separates pedaler på höger sida.

Körrikt-ning	Beskrivning
Framåt Tryck	ned den högra pedalen (04/2) for att köra framåt.
Bakåt Tryck	ned den vänstra pedalen (04/1) for att köra bakåt. Obs: Om endast pedalen für back- ning trycks ned frønkopplas klippan- ordningen. Klippning under backning: se Kapi- tel 7.5.5 "Klippning med økgrasklip- paren", sida 324.

5.5 Fothydrostat-vaxelladan (04, 05)

Fothydrostat-vaxelladan manovreras med tva pedaler (04/1 och 04/2).

For att starta lossar du forst parkeringsbromsen (05/2) nar motorn ar pa. Tryck direfter ned pedalen (04/2) for framatkörning ell er pedalen (04/1) for backning. Ju langre du trycker ned pedalen, desto snabbare kör du i vald riktning.

Kora framat: Tryck pa den yttre pedalen (04/2)
paa hoger sida.

Köra bakat: Tryck på den inre pedalen (04/1) på höger sida.

5.6 Manövrering av klippanordningen (06)

Stalla in klipphojd

Akragsklipparens klippanordning kan justeras i hojdled i flera steg med en spak (06/2) som befinner sig till hoger om forarsatet.

1. Flytta inställningsspaken (06/2) till önskad riktning. Spak nedät betyder lagre klipphöjd, spak uppät högre klipphöjd.

Koppla till klippanordningen

Elektrisk tillkoppling: Det finns en brytare vid instrumentbradan (02/5). Koppla till klippanordningen (dvs. Lage "1").

6 START

WARNING! Faror p.g.a. ofullständig mon- tering! Akgrasklippen fär inte anvandas forrän den ar komplett monterad! Genomfor alla monteringsarbeten som beskrivs i monteringsanvisningen. Fraga i tveksamma fall en fackman om monteringen har utfords korrekt innan maskinen tas i bruk! Kontrollera alla sakerhets- och skyddsanordninger sa att de finns och ar funktionsdugliga!

6.1 Kontrollera klippanordningen

Kontrolera alltid visuellt fore anvandning att skärverktyg, faspbultar och hela skarenheten inte ar nott eller skadad. For att forhindra obalans maste notta aller skadade knivar ersattas med nya.

Innan idrifttagingen skull motorn fyllas med olja. Iakta for detta motortillverkarens anvisning. Tank ocksa pa att oljenivan maste kontrolleras med jamna mellanrum och olja eventuellt fyllas pa.

6.3 Fylla pa bransle (09)

VARNING! Faror vid hantering av bransle! Bransle ar mycket lattantändigt. Fyll på i bransletanken bara utomhus! Rök inte! Tanka in-te dā motorn gär eller ar het!

Använd en lamplig tratt erler att pafyllningsör für tankning sa att inget bransle spills på motorn, huset aller marken.

Av sakerhetsskal ske bransletankloket och andra tanklock bytas ut vid skada.

Om brändsle har runnit über motorn inte startas. Flytta traktorn frän det stälde där brändslet halldes ut. Det uthällda brändslet skall sugas upp och torkas av frän marken, motorn och kapslingen med en trasa.

Varje startforsk sca undvikas tills bransleangorna har avdunstat.

Forvara branslet endast i darfor avsedda behallare.

Anvand blyfri bensin, min. 91 oktan.

Tankning

1. Stäng i forekommande fall av motorn och dra for sakerhets skull ut tandningsnyckeln.
2. Vänta tills motorn har svalnat nagot (explosionsrisk fran antant bransle!).
3. Tryck på tankkloket (09/1).
4. Vrid upp tanklocker (09/1).Tanklocker (09/1) Iasesupp.
5. Oppna tanklocker (09/2) och fyll på bransle. Anmärkning: Undvik att overfylla branslebehällaren!
6. Stang tanklocker (09/2).
7. Lás tanklocker (09/1) sà att det hakar fast.

6.4 Kontrollera dacktryck

Kontrollera dacktrycket med jämna mellanrum.
Läs av erforderligt däcktryck på däcken (re-kommendation 1 bar).

ANMÄRKNING 1 PSI = 0,07 bar.

Med en vanlig fotpump kan dacktrycket kontrolleras och luft fyllas pa.

6.5 Montera gräsuppsamlaren (10-13)

Åkgräsklippare levereras med en gräsuppsamla re. Observera att Bilder kan avvika nagot fran originalet.

Stalla in niväindikator für gräsuppsamlaren

Niváindikatorn indikerar med en akustisk signal nar grayscaleamlaren mäste tommas.

Nivāindikatorn kan stallas in i 6 olica lagen beroende på gräsets beskaffenhet. Flytta nivāindikatorn till den minde lagena vid torrt gras. Ställ in nivāindikatorn langre vid vätt ell er fuktigt gras. Detta paverkar fyllningen av grasuppsamlaren.

1. Stäng av motorn (se Kapitel 7.4 "Starta motorn och stänga av den", sida 323).
2. Demontera gräsuppsamlaren (se Kapitel 8.1 "Rengörä gräsuppsamlaren", sida 325).
3. Ställ in niváindikatorn (10/1) pá gräset (10/a) tills den snapper fast i onskat lage.
4. Satt in gräsuppsamlaren igen.

1. Håll gräsuppsamlaren med en hand på handtaget (11/1) och den andra handen i hällaröppningen på baksidan (11/2).
2. Lagg grasuppsamlaren symmetriskt på styrningen (11/3).
3. Tippa gräsuppsamlaren latt framåt med den andra handen (12) sa att den främre delen av gräsuppsamlaren snäpper in.
4. Sväng)darefternedgrasuppsamlaren (13/a).
5. Kontrollera att gräsuppsamlaren sitter korrekt.

6.6 Kontrollera sakerhetsanordningarna

Sakerhetsanordningarna ske kontrolleras varje gang innan akgrasklipparen startas.

WARNING! Fara vid kontroll av sakerhetsanordningarna! Sakerhetsanordningarna fár endast manovreras fran forarsitser och bara nar inga andra personer erler husdjur vistas i narheten!

Genomfor alla kontroller pa plan mark sa att akgrasklipparen inte kan rulla ivag oavsiktligt.

6.6.1 Kontrollera bromsens kontaktbrytare

Bromsens kontaktbrytare sakerstaller att motorn inte kan startas nar bromsen inte aktiveras.

1. Motorn ar avstangd.
2. Sitt ned på forarsatet.
3. Lossa parkeringsbromsen genom att trycka ned bromspedalen (05/1).
4. Forsok starta motorn (tändningsnyckeln till lage III).

ANMARKNING Motorn fär inte gå igäng!

6.6.2 Kontrollera klippanordnings kontaktbrytare

Klippanordningens kontaktbrytare sakerstaller att motorn inte går att starta medan klippanordningen ar aktiverad.

1. Motorn ar avstangd.
2. Sitt ned på forarsatet.
3. Tryck ned bromspedalen (05/1) och lagg i parkeringsbromsen (05/2).
4. Koppla till klippanordningen (02/5, lage "1").
5. Forsok starta motorn (tändningsnyckeln till lage III).

ANMÄRKNING Motorn fãr inte gã igäng!

6.6.3 Kontrollera sätets kontaktbrytare

Sätets kontaktbrytare sakerställer att motorn stängs av om ingen person befinner sig i forarsatet medan klippanordningen har kopplats till.

1. Sitt ned på forarsatet.
2. Tryck ned bromspedalen (05/1) och lagg i parkeringsbromsen (05/2).
3. Starta motorn och lát den gå med maximal varvtil.
4. Koppla till klippanordningen (02/5, lage "1").
5. Avlasta sātet genom att stä upp (kliv inte av!).

ANMÄRKNING Motorn maste stängas av!

6.6.4 Kontrollera gräsuppsamlarens kontaktbrytare

Gräsuppsamlarens kontaktbrytare sakerställer att motorn stängs av om gräsuppsamlaren inte ar korrekt monterad medan klippanordningen har kopplats till.

1. Sitt ned på forarsatet.
2. Tryck ned bromspedalen (05/1) och lagg i parkeringsbromsen (05/2).
3. Starta motorn och lát den gå med maximalt varvtil.
4. Koppla till klippanordningen (02/5, lage "1").
5. Lyft upp den tomma gräsuppsamlaren en aning eller tryck på öppningsknappen.

ANMÄRKNING Motorn mäste stängas av!

6.6.5 Kontrollera kontaktbrytaren i utkastkanalen

Kontaktbrytaren i utkastkanalen sakerstaller att akgrasklipparen inte kan startas om utkastkanalen har demonterats.

1. Ta av grasuppsamlaren.
2. Demontera utkastkanalen (18/2).
3. Sitt ned på forarsatet.
4. Tryck ned bromspedalen (05/1) och lagg i parkeringsbromsen (05/2).
5. Starta motorn.

ANMARKNING Motorn fär inte gå igäng!

7 DRIFT AV ÅKGRÄSKLIPPPAREN

VARNING! Faror vid bristande kunskap om aktgrasklipparen! Läsigenbruksanvisningen noga innan du startar! laktta särskilt alla sakerhetsanvisninger! Genomfor samvetsgrant alla monteringsarben et och alla arbeten for idrfttagningen. Fraga tillverkaren i tveksamma fall!

7.1 Obligatoriska forberedande atgärder

Bär alltid hårda skor och langbyxor under klippning. Klipp aldrig barfota eller med öppna sandaler.
Kontrollera hela den terrang pa vilken akgrasklipparen ske anvandas. Ta bort stenar, pinnar, tradar, ben och andra frammande foremal som skulle kunna fangas in och slungas ivag av akgrasklipparen. Se upp for fremmande foremal aven under klippningen.
Genomfor alla arbeten som beskrivs for idrifttagningen.Detta galler sarskilt kontrollen av sakerhetsanordningarna.
Använd endast dragkroken für att dra laster! Overskrid inte kultrycket.
Transport av foremål ar inte tillåtet med Åkgräsklipparen!

7.2 Användning av tillbehör

VARNING! Fara på grund av fel tillbehör
eller felaktig användning av tillbehör! Använd
bara originaltillbehör från gräsklippartillverkaren!
lakta föreskrifterna für användning i respektive
medfoljande bruksanvisning!

Vid användning av iced godkända tillbehör ull genom felaktig användning av tillbehör kan stora risker for användaren och tredje part uppsta. Ak

gräsklipparen kan überbelastas. Det kan leda till allvarlga olyckshändelser.

7.3 Skjuta Åkgräsklipparen (15, 16)

OBSERVERA! Fara vid skjutning i lut-ningar! Skjut endast akgrasklipparen pa vagratta ytor! I slanter kan akgrasklipparen rulla ner okontrolerat.

Vid fothydrostat-drivning

Bypasspaken (15/1) befindner sig i bakre hoger hjulhus.

Bypassupplåsning vid T3-växellåda (typ: T15, T16, T18):

1. Dra ut bypasspaken (15/1) och hang in den uppat (16).
2. Lossa bromsen.

Akgrasklipparen kan nu skjutas fram.

Bypassupplåsning vid G700-växellåda (typ: T20, T23):

1. Skjut in bypasspaken (15/1) och hang in den uppat (16).
2. Lossa bromsen.

Akgrasklipparen kan nu skjutas fram.

7.4 Starta motorn och stanga av den

Starta motorn

1. Satt dig på forarsatet.
2. Tryck ned bromspedalen (05/1) på vänster sida helt och sparra den med lasspaken (05/2).
3. Kontrollera att klippanordningen INTE har kopplats till. Kontrollera även vippströmbrytarens lage (02/5, lage "0").
4. Flytta regulatorn (02/2) for motorvarvatal till ovre anslaget. Beroende pa ustruntingsvariant finns chokesymbolen dar. Om inte, dra ut den separata chokeknappen (02/1).
5. Satt in tandningsnyckeln i tandningslaset (02/4).
6. Vrid tandningsnyckeln till lage "III" och hallden dar tills motorn gar.Anmarkning:For att skona startmotorns batteri borett startforsokinte varaimer an ca5 sekunder.
7. Slapp tändningsnyckeln, den hoppar automatiskt tillbaka till lage "II".
8. Flytta regulatorn (02/2) for motorvarvatal till driftslaget. På en utrustningsvariant med chokeknapp trycker du in den igen (02/1).

Stang av motorn

1. Koppla ifrnan klippanordningen (02/5).
2. Ställ regulatorn (02/2) für motorvarvital pa tomgängslaget.
3. Tryck ned bromspedalen (05/1) och spärden med lasspaken (05/2).
4. Vrid tandningsnyckeln (02/4) till lage "0".
5. Ta ur tandningsnyckeln.

VARNING! Fara p.g.a. het motor! Se nar motorn stangs av till att heta motordelar (t.ex. ljuddamparen) inte kan anteanda nagra foremal el-ler material i narhen!

7.5 Kora med akgrasklipparen

VARNING! Fara p.g.a. ej anpassad hastiget! Kor framfor allt i borianlngsamr for att vana dig vid akgrasklipparens kor- och bromsegenskaper! Infor varje riktningsandring sca korthastigheten sankas sa att foraren hela tiden behaller kontrollen over akgrasklipparen och sa attenna inte heller kan valta!

Din gräsklippare drivs av en fothydrostat-växellåda.

7.5.1 Forberedelse av körning vid temperaturer under 10^

ANMARKING Folj även motortillverkarens medlevererade bruksanvising.

1. Kontrollera att klippaggregatet INTE ar aktiverat. Kontrollera vippströmbrytaren (02/5,lage "0").
2. Starta motorn och lát den gá varm i ca 30 sekunder for att optimera växellådsoljans viskositet. Därefter kan du kóra med akgrasklipparen. Klippaggregatet bör inte aktiveras forrän motorn har gätt i nagra minutes.

7.5.2 Kora med fothydrostatisk vaxellada

1. Tryck ned bromspedalen (05/1) och spärden med lasspaken (05/2).
2. Ställ klippanordningen på den högsta klipphöjden (06/2).
3. Starta motorn.

4. Tryck ned bromspedalen (05/1).

5. Tryck langsamt pa fotpedalen for onskad fardriktning:

Framat: Fotp pedal (04/2)
Bakat: Fotp pedal (04/1)

1. Ju langre ned du trycker pedalen, desto snabbare ror sig grasklipparen i vald riktning.

2. For att stanna slapper du fotpedalen och trycker ned bromspedalen (05/1).

ANMARKNING Aktivera alltid lasspaken med bromspedalen nedtrampad nar du lamnar grasklipparen, sa att grasklipparen inte kan rulla ivag!

7.5.3 Körning med temporomat

ANMARKNING Det ar endast möjigt att koppla in temporaten vid framåtkörning. Nar man trycker ned bromsen stängs temporaten automatiskt av.

Slå på/stänga av temporaten:

Sväng spaken (02/3) uppåt. Tempomaten slås pa.
Sväng spaken (02/3) nedät. Tempomaten stängs av.

7.5.4 Körning och klippning i sluttningar

VARNING! Fara p.g.a. misstag vid körning i sluttninger! Vid körning i sluttninger kravs särskild fösiktigkeit! Det finns ingen "saker" sluttning. Iaktta särskilt foljande sakerhetsanvisingar! Koppla ur klippanordningen och tillsatser om hjulen skulle slira eller om fordonet fastnar vid körning i en stigning. Lämna direfter sluttningen langsamt nedät och i rak riktning! Om gräsupp-samlaren ar full ökar risken for att äkgräsklipparen välter p.g.a. vikten!

Kör inte i sluttningar med mer än 10^ (18%) lutning. Exempel: Det motsvarar en hojdskill-nad på 18 cm på en meters langd.
Starta interyckigt.
Bromsa inter ryckigt.
Hällenlag körhastighet.
Kor inte tvårs over sluttningen.
Accelererera inte kraftigt.
Styr inter ryckigt.

7.5.5 Klippning med akgrasklipparen

For att ett prydligt klippresolutat sca uppnas skakorhastigheten anpassas till grasmattans forutssattninger. Valj Hogst 2/3 av den mögiga korhastigheten med pedalen. Traktorns maximala hastiget ar endast avsedd for korning utan inkopplad klippanordningen.

Normalt uppgar klipphojden till 4 - 5 cm. Det mot-svarar hojdinstallningens 2:a ell er 3:e niva (06/2). Klipp med Hogre klipphojd om graset ar fuktigt ell er vatt .

Om gräset ar mycket högt ar det lämpligt att klippa i två omgangar. Ställ klippanordningen pa maximal klipphöjd i den Första omgangen. I den andra omgangen kan du sedan ställa in önskad Höjd.

7.5.5.1 Koppla in klippanordningen

ANMARKNING Klippanordningen fär inte tillkopplas forrän motorn har varmkörts i ca en minut! När klippanordningen tillkopplas bö akgrasklipparen inte stä i högt gräs.

1. Starta motorn.
2. Flytta regulatorn (02/2) for motorvarvetal till driftslaget.
3. Ställ klippanordningen på den högsta klipphöjden (06/2).
4. Koppla till klippanordningen med vippström-brytaren (02/5, Lage "1").
5. Ställ in önskad klipphöjd med handspaken (06/2).
6. Starta Åkgräsklipparen.

7.5.5.2 Klippning under bakåtkörning

ANMARKNING Om endast vãxelpedalen for backning trycks ner frankopplas klippanordningen.

1. Aktivera knappen "Bakåtklippning" (02/6) och tryck ned pedalen (04/1) für backning inom 5 sek.
   VARNING! Olycksrisk vid bakåtklippning!
   Ge akt på omgivningen bakåt vid bakåtklippning!
   Bakåtklippning endast om det är nödvändigt!

7.5.5.3 Koppla ifran klippanordningen

VARNING! Fara frán knivar som fortsetter att gá! En roterande/efterroterande kniv kan skada händer och fötter! Häll dārfor händer och fötter undan frán skärverktygen!

1. Koppla bort klippanordningen med vippström-brytaren (02/5, Lage "0").
   Klippanordningen kan stängas av bade nar det star stilla och medan akgrasklippen kors.
   VARNING! Risk for personskador av foremal som slungas ut! När du korsar ytor med singel eller småsten finns det risk for att foremalkommen in i den lopande klippanordningen och direfter slungas ut.
   Koppla alltid fran klippanordningen om du ske korsa andra ytor an grasmattor.

7.5.5.4 Tömmgräsuppsamlaren

ANMARKNING Om grasuppsamlaren ar fylld ljuder en akustisk signal. Senast nu sca boxen tommas.

Beroende på utrustningsvariant ar Åkgräsklipparen fösedd med en tomningsfunktion for grasuppsamlaren, som aktiveras elektriskt, aller en gräsuppsamlare som aktiveras manuellt med en manöverspak.

Gräsuppsamlaren kan tommas fran forarsätet.
- Om gräsuppsamlaren fälls upp erler tas ur medan klippanordningen har kopplats till stängs motorn av.
- Om gräsuppsamlaren inte har snappts in rätt kan klippanordningen inte kopplas till.

Töm elektriskt manövramerade gräsuppsamlare

1. Aktivera vippströmbrytaren (07/1) på forarsætets vänstra sida für att tomma.
2. Aktivera Återigen vippströmbrytaren for att stänga gräsuppsamlaren.

Tömma gräsuppsamlaren med manöverspaken

1. Dra ut manöverspaken ur gräsuppsamlaren (17/a).
2. Tryck spaken i fardriktingen sa att grasupp-samlaren oppnas (17/b).
3. Forfytta grasuppsamlaren bakat med spaken tills uppsamlaren hakar i.

7.5.5.5 Mulching

Fort optimal malt mulchresultat bor grasmattan klippas regelbundet (ca 1 till 2 ganger i veckan). Klipp d av 1/3 av grashjden (t.ex. 6 cm grashj,klipp av 2 cm). Därigenom infogas det avklippta graset bra i den resterande grasmattan.

7.5.5.6 Klippningsinterval

Tänk på att gräs växer olica fort vid olica tider. Det är lämpligt att valja kortare klippningsintervall mellan klippningarna under början av våren. Förläng tidsintervallet i och med att gräsets tillväxt-hastighet avtar under Årets gang.

Om gräsmattan under en tid inte kunnat klippas valjer du forst en högre klipphöjdinställning och klipper två dagar senare igen med en lagre klipphöjdinställning.

7.5.5.7 Klippa högt grayscale

Klipp gräsmatten med en högre klipphöjdinstalling om gräset har vuxit högre an vanligt eller om

det ar for fuktigt. Klipp direfter grasmattan en gang till med den lagre, normala inställningen.

7.5.5.8 Underhäll av skärkniven

Häll skärkniven vass under hela klipspsäsongen for att undvika att grässtråna slits av och trasas sönder. Avslitna grässträn blir bruna i kanterna. Därigenom reduceras tillväxten och grasmattans mottaglighem for sjukdomar ökar.

Kontrollera skärknivens skärpa och titta after tecken på nitning eller skador after varje användning! Uppsök serviceverkstäder vid behov.
Anvand endast originalreservknivar nar knivarna byts ut.

8 RENGÖRING AV ÅKGRÄSKLIPPPAREN

För en optimal fonction och en lang livslängd skall akgräsklipparen rengöras regelbundet.

Rengör ákgräsklipparen fran vidhaftande smuts after varje gang den anvànts.

Använd ingen hogtryckstvätt for rengöringen.
Vattenstrålen fran en hogtryckstvätt eller tradgårdsslang kan skada elsystemet eller lagren.
Se till att i synnerhet motorn, växellådan och brytrullarna intekommen i kontakt med vatten.

VARNING! Faror vid rengöringen! För alla rengöringsarbeten gäller:

Stang av motorn och ta ur tändningsnyckeln.
Dra av tändhatten/-hattarna.
Skyddsanordninger som avlagsnats for ren-goringen maste monteras igen after reng-ringen.
RISK FÖR BRÄNNSKADOR: Rengör ákgräsklipparen Först after att den har svalnat. Mottorn, växellådan och ljuddämparen ar mycket heta!
RISK FÖR SKÄRSKADOR: Se upp För de vassa knivarna vid arbeten på skärverktygen. För klippverktyg med flera eggar kan att skärverktygs rörelse leda till att att annat verktyg ochså rör sig!

8.1 Rengöra gräsuppsamlaren

Ta av gräsuppsamlaren och spola av den invändigt och utvändigt med en vattenslang. Hårt sittende smuts måste skrapas av försiktigt, till exempel med en borste. Vid gräsuppsamlare med väverbekländnad måste du vara försiktig sa att väven inte skadas.

ANMARKNING Tom grasuppsamlaren fore rengoringen enligt beskrivningen. En full grasuppsamlare ar for tung for att kunna tas av sakert.

Ta av en gräsuppsamlare

1. Stäng av motorn.
2. Lyft upp gräsuppsamlaren nögot.
3. Ta ut gräsuppsamlaren uppat.

Ta bort en gräsuppsamlare som aktiveras elektriskt

1. Stang av motorn.
2. Kontrollera att grasuppsamlaren, som aktive-ras elektriskt, ar stangd.
3. Lyft upp gräsuppsamlaren (ca 30^ ).
4. Ta ut gräsuppsamlaren uppåt.

8.2 Rengöra hus, motor och växellåda

OBS! Skador på elsystemet frän inträngande vatten! Var vid rengöring av gräsklippen no-ga med att inget vatten tränger in i den elektriska anlaggningen!

Motorn och alla lagerställen (hjul, växellåda, knivlagring) fär inte spolas av med vatten aller en högtryckstvätt.

Vatten som tränger in i tändningen, forgasaren erller luftfiltret kan orsaka störningar. Vatten i lagerställena kan leda till forlust av smörjning och)därmed till att lagren Förstör.

Använd für borttagning av smuts och gräsrester en trasa, handborste, pensel med langt skaat aller liknande.

8.3 Rengora utkastkanalen (18)

Genom regelbunden rengöring sakerstalls att klipphöjdinstallingen inte kärvar.

Utkastkanalen bestär av två delar som har skjutits in i varandra. Den undre delen År fast insnappt i gräsklipparens hus. Den övre delen kan dras ut inför rengöring.

1. Ta av gräsuppsamlaren.
2. Ta bort skruvarna (18/1) till vänster och höger frän utkastkanalen (18/2).

3. Dra ut utkastkanalen bakat genom bakvaggen.

4. Rengör den övre och den andere utkastkanalen noggrant.

5. Skjut in utkastkanalen i bakvagggen. Se till att den övre och den undre delen förs samman ordentligt.
6. Skruva fast den med báda fästskruvar.
7. Montera gräsuppsamlaren.

9 UNDERHÄLL

WARNING! Faror vid underhallet! For alla. underhallsarbeten galler:

Stäng av motorn och ta ur tändningsnyckeln.
Dra av tandhatten/-hattarna.
Skyddsanordninger som avlagsnats for underhallet maste monerasigen after underhallet.
RISK FÖR BRÄNNSKADOR: Arbeta med äkgräsklipparen Först nar den har svalnat. Mottorn, växellådan och ljuddämparen ar mycket heta!
RISK FÖR SKÄRSKADOR: Se upp für de vassa knivarna vid arbeten på skärverktygen. För klippverktyg med flera eggar kan att skärverktygs rörelse leda till att att annat verktyg ocksä rör sig.
Vid byte av delar fár endast originalreservdalar anvandas.
Uppsök i tveksamma fall en fackverkstad ell er kontakta tillverkaren.

9.1 Underhalsplan

Följande arbeten fär genomforas av användaren själv. Alla övriga underhälls-, service- och reparationsarbeten maste genomforas av en auktorisrad serviceverkstad.

ANMÄRKNING Vid kraftig pafrestning och vid höga temperaturer kan det bli nödvändigt med kortare underhällsintervaller an vad som anges i tabellen oven.

lakta därutöver de rekommenderade, árliga rundsmörjningarna enligt smörjschemat.

Åtgård Färe var-	je an-vändning	After var- je an-vändning	After de Första 5 timmar-na	Var 25:e drift-timme	Var 50:e drift-timme	Färe var- je maga-sinering
Kontrollera motoroljenivân1	X
Byt motoroljá1			X			X
Rengör luftfiltret1				X
Åtgård Färe var-	je an-vändning	After var- je an-vändning	After de första 5 timmar-na	Var 25:e drift-timme	Var 50:e drift-timme	Färe var- je maga-sinering
Byt luftfilter7					X
Kontrolera tändstiftet7					X
Kontrolera bromsen (prov-bromsning på rakträcka)	X
Kontrolera dacktrycket X
Kontrolera klippknivarna X
Kontrolera om det finns Lösa delar	X					X
Kontrolera kilremmen (oku-lärbesiktning)				X
Rengör äkgräsklipparen X
Rengör luftinsugsfiltret på motorn7	X
Rengör växellådan från gräs-och klippprester		X		X

^ se motortillverkarens bruksanvising

9.2 Smörjschema

For att sakerstalla att de rroliga delarna gár latt rekommenderar vi att foljande stallen eftersmorjs en gang per ar.

Rengör alla stallen som ska smörjas med en trasa fore insmörjningen aller insprayningen. För undvikande av eventuell korrosion ske inget vatten användas.

Smorjställen:

Smörj smörnjinnpeln på axeltappen till höger och vänster (21) med universalfett.
Spraya inframaxelnslagerparramen (21/1).
Smörj kuggsegmentet och styrspåret på styr-transmissionen (22) med universalfett.
Smörj rullagret och navet på fram- och bak-axeln (23/ 20) med universalfett.

ANMARKING Fram- och bakhjulen maste demonteras for insmörjning av axlar och lager.

Vrid- och lagerställen: Smörjning av alla rörliga vrid- och lagerställen.

9.3 Byte av hjul

Hjulen fár endast bytas pa ett vagratt och stabilt underlag.

1. Stäng av äkgräsklipparen och dra ut tandningsnyckeln.
2. Tryck ned bromspedalen (05/1) helt och spärra den med lasspaken (05/2).
3. Säkra äkgräsklipparen mot att rulla ivag med underlaggskilar. Lagg kilarna på den sida som inte lyfts.
4. Lyft äkgräsklipparen med att lampligt verktyg (t.ex. saxdomkraft) på den sida på vilket hjulet skabytas. Lyft gräsklipparen sa pass att det hjul som skabytas kan rotera fritt.

Obs! Fara För skador på redskapet.

Var noga med att inte BOJA nagra grasklipparelement nar du lyfter. Satt endast an lyftdonet mot stabila metalldilar.

1. Säkra äkgräsklipparen i ett barande chassielement med att stabilt underlag (t.ex. fyrkantsvirke) sa att den inte kan sankas ned även om lyftdonet skulle glida aller tippa.
2. Dra av skyddskapan (19/1).
3. Tryck av lásbrickan (19/2) med en skruvmejsel. Se till att du inte tappers den.
4. Dra av underlaggsbrickan (19/3).

5. Dra av hjulet fran axeln. Anmärkning: Tappa inte passfjädern vid avdragning av bakhjulen fran axeln!

6. Rengör axeln och borrhalet i hjulet och fetta in bada med universalfett innan tillbakamonteringen.

7. Satt på hjulet på axeln. Anmärkning: När bakhjulen sätts på maste passfjäderns och bakhjulets spår stå over varandra på att passfjädern kan skjutas in utan väll.
8. Satt underlaggsbrickan på axeln.
9. Tryck särkringsskivan i spåret på axeln. Om du eventuellt använden en täng För detta fär du inte skada axeln med tangen.
10. Satt paskyddshattan paxeln.
11. Ta bort särkringsunderlaget och sänk försiktigt ned gräsklipparen på marken med lyftdonet.

9.4 Startbatteri

I leveransen av Åkgräsklipparen ingår ingen laddare for startmotors batteri.

Se batterilådan angænde den exakta batteribeteckningen. Startbatteriet sitter under motorhuyen.

Startbatteriet ar alltid laddat vid leverans fran fabrik.

Sakerhetsanvisiningar

VARNING! Fara vid felaktig hantering av startbatteriet! Beakta foljande punkter for att undvika faror som skulle kunna uppsta vid felaktig hantering av batteriet!

Startbatteriet fär inte forvaras i omedelbar narrhet av eld eller brännas eller ställas pa varmeelement. Det foreligger explosionsrisk.
Forvara startbatteriet for vinterforvaring i ettsvalt och torrt utrymme (10 - 15^) .Temperaturer under fryspunkten bor undvikas vidmagasineringen.
Lämna inte startbatteriet oladdat under länga tider. Om startbatteriet inte har använts under en langre tidör det laddas upp med en lamplig laddare.
Förstör inte startbatteriet. Elektrolyten (svavelsyra) orsakar fratskador på hud och kläder - tvätta genast av med rikligt med vatten.
Häll startmotorns batteri rent. Torka av endast med en torr trasa. Använd inte vatten, bensin, förtunningsmedel eller liknande!
Häll anslutningspolerna rena och fetta in dem med polfett.
Kortslut inte anslutningspolerna.

Ladda startbatteriet

Laddning kravs:

fore magasineringen for winteruppehallet.
Vid langre tids stillestand for maskinen (langre an 3 manader).

WARNING! Fara p.g.a. felaktig uppladd- ning av startbatteriet! Laddarens laddstrom fär inte overstiga 5 A och laddspanningen fär uppga till högst 14,4 V. Vid högre laddspanning finns risk for att startbatteriet exploderar! Ta alltid ur tändningsnyckeln vid arbeten på batteriet.

Vi rekommenderar att detta underhallsfria och gastrata startbatteri laddas med sarskild, for andamaget avsedd laddare (finns i fackhandeln).

lakta bruksanvisingen fran laddarens tillverkare innan startbatteriet laddas.

OBSERVERA! Risk for kortslutning! Dra alltid av minuskabeln (-) Först fran batteriet och anslut det sist for att undvika kortslutning! Ta alltid ur tändningsnyckeln vid arbeten på batteriet!

1. Dra ur tändningsnyckeln (02/4).
2. Oppna motorhuyen.
3. Anslut laddarens terminaler till batteriets anslutningspoler.

ANMÄRKNING Observera polariteten:

rod terminal = pluspol (+)

svart terminal = minuspol (-)

1. Anslut laddaren till elnätet och koppla in den.

9.5 Demontera klippanordning

Vid användning av gräsklipparen på vintern och vid byte av kilremmen maste klippanordningen demonteras.

1. Vrid ratten helt at vänster (32).
2. Ta av gräsuppsamlaren(33).
3. Demontera utkastkanalen (18).
4. Lossa cylinderskruven (34) i schakthällaren med 5-6 varv.
5. Sank klippanordningen till den lagstainstallen (35).
6. Haka ut dragfjädern vid klippanordningen (36).
7. Ställ upp klippanordningen weltigen (37).
8. Haka ur kilremskanalen (38).
9. Haka ur kilremmen fran motorns kilremskiva (39).

10. Sank Åter klippanordningen till den lagsta inställningen (40).

11. Avlagsna de 4 lassstiften vid klippanordningens halbyglar (41).

12. Dra av halbyglarna over bultarna (41).

9.6 Byta ut kilrem

1. Lossa pà de 6 lásmuttrarna (24).
2. Haka ur kilremskanalen (25).
3. Hang av klippanordningens högra kapa och ta sedan av den (26).
4. Hang av klippanordningens vänstra kapa och ta sedan av den (27).
5. Lossa latt pa skruven pa spannrullen tills det ar mojligt att veckla ut kilremmen (28).
6. Ta ut kilremmen.

ANMARKNING Kilremmens styrning och lage varierar vid olika typer. Beakta dekalen pa klippanordningen.

Satta in en ny kilrem

1. Lagg kilremmen kring den latt lossade spannrullen och skruva sedan fast spannrullen (30 / 31).
2. Lagg kilremmen på rullarna i föreskriven ordningsfoljd. Beakta kilremmens styrning och lage.

10 TRANSPORT

Vid transport av akgrasklipparen med transportdon (t.ex. personbilsslap) maste klippanordningen pallas upp sa att klippanordnings upphängning avlastas.

Kontrollera innan transporten att transportmedlet har en tillracklig bārlast och att ákgräsklipparen ar lampligt sākrad.

11 FÖRVARING

Akragsklippen ske stallas av skyddad mot vader och vind, särskilt fukt, regn och langre tids direkt solstrånalning.

Förvara aldrig Åkgräsklipparen med bränds i tanken innate i en byggnad dar eventuelt brändsleångor kan komma i beröring med öppen eld ell ergnistor. Ställ endast av Åkgräsklipparen i lokaler, som ar lämplig for avständning av fordon.

Stall om möjligt inte av äkgräsklipparen med full bransletank innan en langre tids forvaring. Branslet kan dunsta.

Infor en langtidsmagasinering bor branslet tappas ut ur tanken och forgasaren for att forebygga avlagringar och darmed sammanhängande svargheher att starta. Konsultera din fackverkstad om detta.

12 AVHJÄLPA FEL

OBSERVERA! Risk for personskador.

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhäll, skötsel och rengöring!

ANMARKNING Vänd dig till.Var kundtjänst vid fel som inte finns med i den har tabellen eller vid fel som du inte själv kan atgärda.

Störning Orsak Åtgård
Motorn startar inte. Brändslebrist. Fyll på i tanken, kontrollera tankavluft-ningen, kontrollera brändsleftiltret.
	Dåligt, förenat brändsle; gam-malt brändsle i tanken.	Använd alltid färskt brändsle från rena behällare; rengör förgasaren (kund-tjänstverkstad).
	Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarens bruksanvisning).
	Ingen tändgnista. Rengör tändstiftet, sätt ev. i att nytt, kontrollera tändkabeln, kontrollera tänd-systemet (kundtjänstverkstad).
	För mycket brändsle i motorns brännkammare p.g.a. flera start-försök.	Skruva ur tändstiftet och torka av det.
Startmotorn fungerar inte.	Tomt eller svagt startbatteri. Ladda startbatteriet.
	Säkerhetsbrytaren på förarsätet ur Funktion.	Sitt ned korrekt på förarsätet; brytaren defekt.
	Säkerhetsbrytaren på bromspe-dalen ur Funktion.	Tryck ned bromspedalen helt.
	Klippanordningen har kopplats till.	Koppla frän klippanordningen.
	Säkring på startbatteriets pluska-bel (+).	Kontrolera säkringen och byt ut den vid behov.
Motoreffekten avtar. För HögtEllerforfuktigräs.Korrigera	klippöjden, skapa arbetsut-rymme forklippanordningen genom att körä tillbaka en kort bit.
	Utkastkanal/klippdäck igentäppt. Stäng av motorn och ta ur tändnings-nyckeln!Rengör utkastkanalen/klippdäcket.
	Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarens bruksanvisning).
	Inställningen av förgasaren stämmer inte.	Låt kontrollera inställningen (kundtjänst-verkstad).
	Kniven kraftigt sliten. Byt ut kniven	(kundtjänstverkstad).
	Körhastigheten forhög. Sänk körhastigheten.
Åkgräsklipparen vibrerar kraftigt.	Klippanordningen ar skadad. Kontrolera klippanordningen (kund-tjänstverkstad).
Åkgräsklipparen kör inte iväg.	Vid hydrostat-drivning: ingen kör-drivning.	Ställ om bypasspaken till driftsläget (se Kapitel 7.3 "Skjuta äkgräsklipparen (15, 16)", sida 323).
Orent snitt. Kniven nött,	slo. By kniv erller slipa den. Balansera knivar after slipning (kundtjänstverkstad)!
	Fel klippöjd. Korrigera klippöjden.
	For lågt motorvarvital. Ställ in maximalt motorvarvital.
	Körhastigheten forhög. Sänk körhastigheten.
	Olika däcktryck mellan hjulen. Pampa upp till rätt lufttryck. Läs av kor-rekt lufttryck på däcket.
Gräuppsamlaren fylls inte.	Klipppöjden for lågt inställd. Korrigera klippöjden.
	Gräset ar fuktigt – for tungt foratt Transporteras av luftström-men.	Skjut upp klippningen tills gräsytan har torkat.
	Kniven kraftigt sliten. Byt kniv. (Kundtjänstverkstad)
	Gräsmattan für hög. Klippa gräsmattan 2 ggr: ■ 1:a omgangen: max. klippöjd ■ 2:a omgangen: önskad klippöjd.
	Vävpåsen igentäppt – inget luft-genomsläpp.	Rengör vävpåsen.
	Utkastkanalen/klippdäcket ned-smutsat.	Rengör utkastkanalen/klippdäcket.
Nivåindikatorn reage-rar inte.	Gräsrester vid nivåindikatorarm. Ta bort gräsrester是从 nivåindikatorarmen. Kontrollera)därefter att den gär lätt.
Drivenhet, broms, koppling och klippan-ordning.		Låt endast en kundtjänstverkstad genomföra kontrollerna!

12.1 Felindikerings display och felåtgärder

Indikering	Fel Felbeskrivning	Felåtgård
Err 01 Satesbrytare Elektroniken känner av ogiltig status i satesbrytaren.		1. Starta om tändningen (låge 2)**2. Belasta och avlasta sätet flera gängerSjälvdiagnos, felet* kan Åtgårdas automatiskt,om inte, kontakta service.
Err 02 Bromsbrytare Elektroniken känner av ogiltig status i bromsbrytaren.		1. Starta om tändningen (låge 2)**2. Tryck ned bromspedalen flera gäng- erSjälvdiagnos, felet* kan Åtgårdas automatiskt,om inte, kontakta service.
Err 03 Klippaggregat-brytare	Elektroniken känner av ogiltig status i klippaggre-gatbrytaren.	1. Starta om tändningen (låge 2)**2. Starta klippaggregatbrytaren flera gängerSjälvdiagnos, felet* kan Åtgårdas automatiskt,om inte, kontakta service.
Err 04 Uppsamlarbry-tare	Elektroniken känner av ogiltig status i uppsamlar-brytaren.	1. Starta om tändningen (låge 2)**2. Öppna och stäng uppsamlaren flera gängerSjälvdiagnos, felet* kan Åtgårdas automatiskt,om inte, kontakta service.
Indikering Fel Felbeskrivning Felåtgård
Err 05 Växellådsbrytare	Elektroniken känner av ogiltig status iväxellådsbrytaren.	1. Starta om tändningen (låge 2)**2. Tryck ned backpedalen flera ganger■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 06 Kontaktbrytare utkastkanal	Elektroniken känner av ogiltig status i utkastkanalen.	1. Starta om tändningen (låge 2)**2. Demontera och montera utkastkanalen■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 07 Kontaktbrytare För klippaggre-gatet	Elektroniken känner av ogiltig status i klippaggre-gatutgången.	1. Starta om tändningen (låge 1)■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 08 Startrelä Elektroniken	känner av ogiltig status i startreläutgången.	1. Starta om tändningen (låge 1)■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 09 Magnetventil Motorelektroniken känner av ogiltig status i motorns magnetventilutgång.		1. Starta om tändningen (låge 1)■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 10 Tändspole Elektroniken	känner av ogiltig status i tändspoleutgången.	1. Starta om tändningen (låge 1)■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 11 Intern spänningsförsörjning	Elektroniken känner av ogiltig status i den interna spänningsförsörjningsutgången.	1. Starta om tändningen (låge 1)■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
Err 12 Overvakning av intern spänningsförsörjning	Elektroniken känner av ogiltig status i den interna overvakningen av spänningsförsörjningsen.	1. Starta om tändningen (låge 1)■ Själviagnos, felet* kan Åtgårdas automatiskt,■ om inte, kontakta service.
*: Displayen syston samtidigt i ca 4 sekunder.**: Tryck knappen R (03/13) für att kvittera felet.

13 KUNDTJÄNST/SERVICE

För frägor om garanti, reparationer och reservdilar, kontakta narraste AL-KO servicecenter.

Kontaktinformation finns på internet: www.al-ko.com/service-contacts

14 GARANTI

Eventuella material-ller tillverkningsfel pa redskapet atgardas av oss under den lagstadgade garantitiden genom reparation ellersättningsprodukt, after vart gottfinnande. Garantitiden bestams av galande lag i det land darredskapet koptes.

Vår garantiförsakran gäller enbart om:

Garantin upphör att gälla vid:

ej avsedd användning

Garantin gäller inte För:

lackskador som beror pa normalt slitage
Forslitningsdelar, som pa reservdelsbladet ar inramade xxxxxx (x)
Forbranningsmotorer (här gäller resp. mortortillverkares garantibestammelser)

Garantitiden inleds i och den forsta slutkundens köp avprodukten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en äterförsäljare eller narrmaste auktoriserade kundtjänst. Köparens lagstadgade ansprák gentemot försäljaren berörns inte avenna förlaring.

OVERSETTALSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Omijke bruksanvisingen 334

1.1 Symboler på tittelsiden 335
1.2 Tegnforklaringer og signalord 335

2 Produktbeskrivelse 335

2.1 Tiltenkt bruk 335
2.2 Mulig feil bruk 335
2.3 Symboler pa maskinen 336
2.4 Sikkerhets- og beskyttelsenusanordninger 336
2.5 Produktoversikt (01) 336
2.6 Tilbehoret "smart Cockpit" (43)* 336

2.6.1 Bluetooth-radiomodul og AL- KO inTOUCH-app 337
2.6.2 Handlinger i "Smart Home" / "Smart Garden" (IFTTT) 337

Plentraktorens egenskaper:

Drev: Fothydrostat
Knivkobling: electromagnetik
Oppsamlervolum: 310 I
Oppsamlertomming: elektrisk, teleskopspak

Gösterge Ariza Ariza tarifi Ariza giderme
Err 06 Boşaltma kanalı kontak Şalteri	Elektronik donanım boşalt- ma kanalı kontak Şalterinin geleçersiz durumunu algilar.	1. Marışı kapatın ve tekrarkıncı (konum 2)**2. Boşaltma kanalı nisük的前提下 tekrar monte edin■ Kendi seksina teshis, gerekirse arı-zanın otomatik olaram silinmesi*,● yoksa servisle ileişim kurun.
Err 07 Biçici kontak Şalteri	Elektronik donanım biçici"—)——"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—	1. Mar,— kapatın ve tekrarkıncı (konum 1)■ Kendi seksina teshis, gerekirse arı-zanın otomatik olaram silinmesi*,● yoksa servisle ileişim kurun.
Err 08 Mar"——"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—""—
Err 09 Manyetak valf Motor elektroniki, motor manyetak valf"——"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—
Err 10 Ateşleme bobini Elektronik donanım atele-me bobini"——"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—""—	1. Mar,— kapatın ve tekrarkıncı (konum 1)■ Kendi seksina teshis, gerekirse arı-zanın otomatik olaram silinmesi*,● yoksa servisle ileişim kurun.
Err 11—I"——"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"●
Err 12—I"——"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—"—	2. Mar,— kapatın ve tekrarkıncı (konum 1)■ Kendi seksina teshis, gerekirse arı-zanın otomatik olaram silinmesi*,● yoksa servisle ileişim kurun.
*: Bu esnada ekran)yaklaşık4saniye sönere.**:R tuşuna(03/13)basarak arızanın silinmesi.

13 MÜSTERİ HIZMETLERİ/SERVİS
