Solo T 23125.2 HD V2 SD - Traktori AL-KO - Ilmainen käyttöohje ja opas

Merkki	AL-KO
Malli	Solo T 23125.2 HD V2 SD
Tuotetyyppi	Nurmikkotraktori
Leikkuuleveys	125 cm (arvio)
Keräyssäiliön tilavuus	310 litraa
Vaihteistotyyppi	Jalkatoiminen hydrostaattinen
Terän kytkin	Sähkömagneettinen
Moottorityyppi	4-tahtinen bensiinimoottori
Polttoaine	Lyijytön bensiini, min. ROZ 91
Polttoainesäiliön tilavuus	Noin 7 litraa (arvio)
Säädettävä leikkuukorkeus	Kyllä, useita portaita vivulla
Suurin sallittu kaltevuus	18 % (noin 10°)
Käyttötarkoitus	Yksityiset ja vapaa-ajan puutarhat
Turvalaitteet	Jarrukatkaisija, leikkuupöytä, istuin, keräyssäiliö, poistokanava
Virheiden näyttö	Näyttö virhekoodeilla (Err 01 - Err 12)
Smart Cockpit -optio	Bluetooth-moduuli ja AL-KO inTOUCH -sovellus
Säiliön tyhjennys	Sähköinen tai manuaalinen versiosta riippuen
Säännöllinen huolto	Öljyn, ilmansuodattimen, sytytystulpan, rengaspaineiden, terän tarkistus
Puhdistus	Vesipesulla, ilman painepesuria
Kulutusosat	Leikkuuterät, kiilahihna, ilmansuodatin
Takuu	Voimassa olevan lainsäädännön mukaan, alkuperäiset osat vaaditaan

Usein kysytyt kysymykset - Solo T 23125.2 HD V2 SD AL-KO

Kuinka käynnistää AL-KO Solo T 23125.2 nurmikkotraktorin moottori?

Istu istuimelle, paina jarrupoljin pohjaan ja lukitse se vivulla. Varmista, että leikkuupöytä on kytketty pois päältä (kytkin asennossa 0). Aseta kaasunsäädin yläasentoon (tarvittaessa rikastin). Aseta virta-avain ja käännä se asentoon III käynnistystä varten (max 5 sekuntia). Vapauta avain, se palaa asentoon II. Säädä sitten käyttönopeus.

Kuinka tarkistaa turvalaitteet ennen käyttöä?

Ennen jokaista käynnistystä tarkista turvakatkaisijat: jarrukatkaisija (moottori ei saa käynnistyä jos jarru on vapautettu), leikkuupöydän katkaisija (moottori ei saa käynnistyä jos leikkuupöytä on aktivoitu), istuinkatkaisija (moottori sammuu jos nouset ylös kun leikkuupöytä on aktivoitu), säiliön katkaisija (moottori sammuu jos säiliö on nostettu) ja poistokanavan katkaisija (moottori ei käynnisty jos kanava on poistettu). Suorita nämä testit tasaisella alustalla.

Kuinka tyhjentää keräyssäiliö?

Versiosta riippuen käytä istuimen vasemmalla puolella olevaa kytkintä (sähköinen tyhjennys) tai ohjausvipua. Vivulle: vedä sitä taaksepäin (17/a), työnnä sitten ajosuuntaan avataksesi (17/b). Taita säiliö taaksepäin lukittumiseen saakka. Moottori sammuu jos säiliö nostetaan leikkuupöydän ollessa aktivoituna.

Kuinka säätää leikkuukorkeus?

Käytä säätövipua, joka sijaitsee kuljettajan istuimen oikealla puolella (06/2). Laske vipua lyhyemmälle leikkuulle, nosta sitä korkeammalle leikkuulle. Normaali korkeus on 4-5 cm (portaat 2 tai 3). Korkealle tai märälle ruoholle valitse korkeampi leikkuukorkeus.

Kuinka käyttää silppuustoimintoa?

Silppuamista varten leikkaa säännöllisesti (1-2 kertaa viikossa) leikkaamalla vain noin 1/3 ruohon korkeudesta. Käytä leikkuupöytää ilman keräyssäiliötä. Leikkuujäte silputaan ja jätetään maahan. Varmista, että ruoho ei ole liian korkeaa tai märkää parhaan tuloksen saavuttamiseksi.

Mitä tehdä jos moottori ei käynnisty?

Tarkista ensin polttoaineen taso ja laatu. Tarkista sitten ilmansuodatin, sytytystulppa (puhdistus tai vaihto) ja varmista, että käynnistysakku on ladattu. Varmista myös, että jarru on kytketty, leikkuupöytä on poistettu käytöstä ja istuinkatkaisija on painettu oikein.

Kuinka vaihtaa leikkuuterä?

Pysäytä moottori, poista virta-avain ja sytytysjohdon liitin. Nosta leikkuri sopivalla laitteella. Irrota leikkuupöytä (katso luku 9.5). Vaihda terä alkuperäisosaan. Kiristä suositeltuun momenttiin. Tarkistuta tasapainotus tarvittaessa erikoiskorjaamolla.

Mikä rengaspaine on suositeltu?

Suositeltu paine on 1 bar (noin 14,5 PSI). Tarkista paine säännöllisesti sopivalla painemittarilla. Epätasaiset paineet voivat vaikuttaa leikkuulaatuun.

Kuinka puhdistaa nurmikkotraktori käytön jälkeen?

Pysäytä moottori ja poista virta-avain. Älä käytä painepesuria välttääksesi sähköosien ja laakerien vaurioituminen. Puhdista moottorisuojus, leikkuupöytä ja poistokanava liinalla, harjalla tai kohtuullisella vesisuihkulla. Puhdista keräyssäiliö erikseen vedellä.

Kuinka säilyttää leikkuri talvella?

Tyhjennä polttoainesäiliö ja puhdista kaasutin kertymien estämiseksi. Säilytä leikkuri kuivassa ja pakkasenkestävässä tilassa. Irrota akku ja säilytä viileässä paikassa (10-15 °C). Lataa sitä ajoittain, jos sitä ei käytetä. Rasvaa voitelupisteet huoltosuunnitelman mukaisesti.

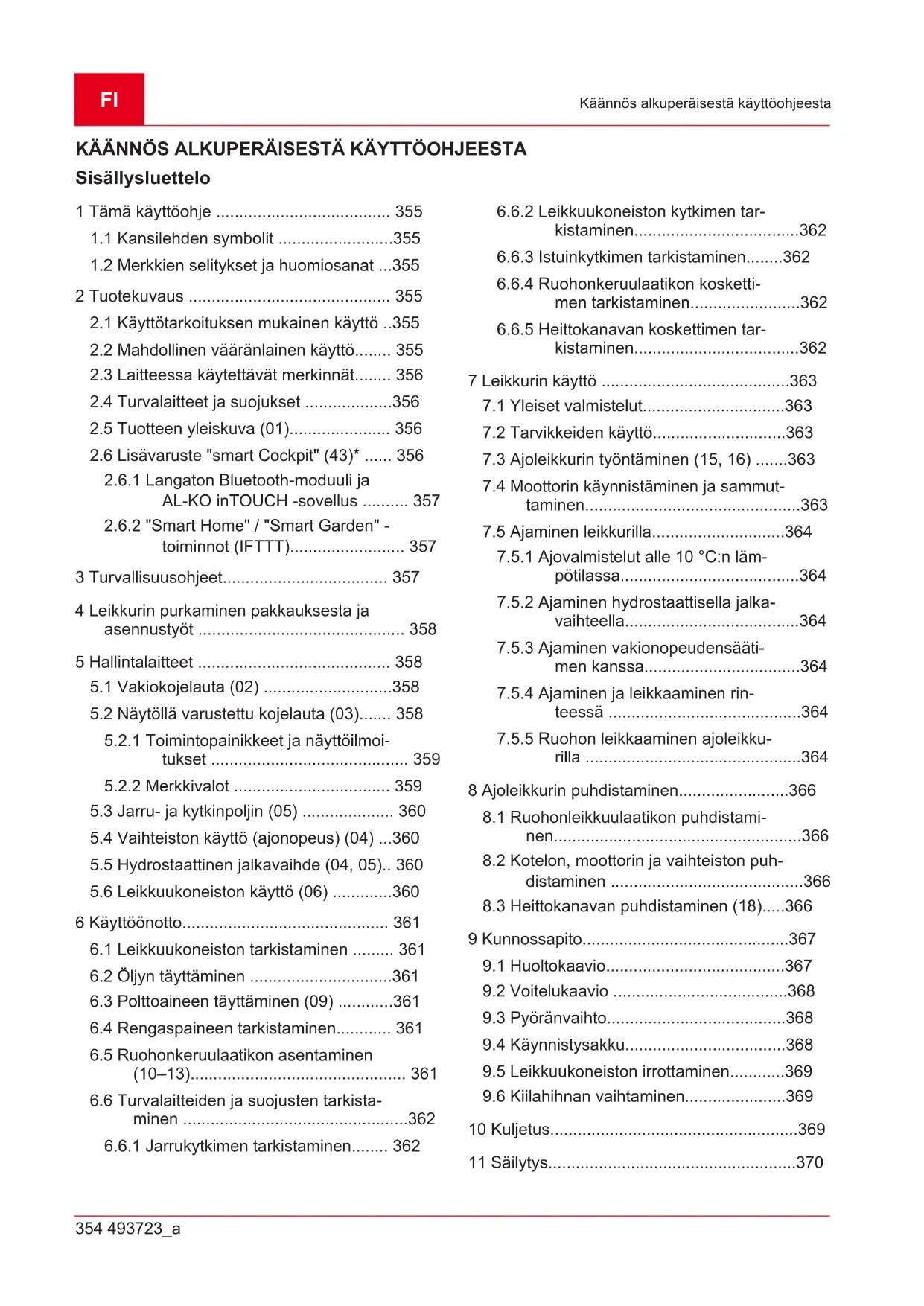

KÄYTTÖOHJE Solo T 23125.2 HD V2 SD AL-KO

2.3 Symbole am Gerät

1 Tämä käyttoohje 355

1.1 Kansilehden symbolit 355
1.2 Merkkien selitykset ja huomiosanat ...355

2 Tuotekuvaus 355

2.1 Käytötarkoituksen mukainen käytto..355
2.2 Mahdollinen vaarnlainen kayttö 355
2.3 Laitteessa kaytettavat merkinnat.. 356
2.4 Turvalaitteet ja suojukset 356
2.5 Tuotteynyleiskuva (01). 356
2.6 Lisavaruste "smart Cockpit" (43)* .... 356

2.6.1 Langaton Bluetooth-moduuli ja AL-KO inTOUCH -sovellus 357
2.6.2 "Smart Home" / "Smart Garden" - toiminnot (IFTTT). 357

3 Turvallisuusohjeet 357
4 Leikkurin purkaminen pakkauksesta ja asennustyot 358

5 Hallintalaitteet 358

5.1 Vakiokojelauta (02) 358
5.2Naytollavarustetu kojelauta (03) 358

5.2.1 Toimintopainikkeet ja näytöilmoitukset 359
5.2.2 Merkkivalot 359

5.3 Jarru- ja kytkinpoljin (05) 360
5.4 Vaihteiston käytö (ajonopeus) (04) ...360
5.5 Hydrostaattinen jalkavaihde (04, 05).. 360
5.6 Leikkuukoneiston kayttö (06) 360

6 Kayttönonotto 361

6.1 Leikkuukoneiston tarkistaminen 361
6.2 Oljyn tayttaminen 361
6.3 Poltoainee tayttaminen (09) 361
6.4 Rengaspaineen tarkistaminen 361
6.5 Ruohonkeruulaatikon asentaminen (10-13) 361
6.6 Turvalaitteiden ja suojusten tarkistaminen 362

6.6.1 Jarrukytkimen tarkistaminen... 362

6.6.2 Leikkuukoneiston kytkimen tar-kistaminen 362
6.6.3 Istuinkytkimen tarkistaminen.....362
6.6.4 Ruohonkeruulaatikon koskettimen tarkistaminen..362
6.6.5 Heittokanavan koskettimen tarkistaminen 362

7 Leikkurin kaytto 363

7.1 Yleiset valmistelut. 363
7.2 Tarvikkeiden kayttö 363
7.3 Ajoleikkurin tyontaminen (15, 16) 363
7.4 Moottorin kaynnistaminen ja sammut-taminen 363
7.5 Ajaminen leikkurilla 364

7.5.1 Ajovalmistelut alle 10^ :n lam-potilassa 364
7.5.2 Ajaminen hydrostaattisella jalka-vaihteella... 364
7.5.3 Ajaminen vakionopeudensäti-men kanssa 364
7.5.4 Ajaminen ja leikkaaminen rin- teessä 364
7.5.5 Ruohon leikkaaminen ajoleikku-rilla 364

8 Ajoleikkurin puhdistaminen. 366

8.1 Ruohonleikkuulaatikon puhdistami-nen... 366
8.2 Kotelon, moottorin ja vaihteiston puhdistaminen 366
8.3 Heittokanavan puhdistaminen (18)....366

9 Kunnossapito 367

9.1 Huoltokaavio 367
9.2 Voitelukaavio 368
9.3 Pyoränvaihto 368
9.4 Käynistysakku 368
9.5 Leikkuukoneiston irrottaminen 369
9.6 Kiilahihnan vaihtaminen 369

10 Kuljetus. 369
11 Sailytys. 370

12 Ohjeet hairiotilanteissa 370
12.1 Virhenaytto ja virheiden korjaaminen. 372
13 Asiakaspalvelu ja huoIto 374
14 Takuu ja tuotevastuu 374

1 TÄMÄ KÄYTTOOHJE

Saksankielenin versio on alkuperainen kayttoohje. Kaikki muti kieliversiot ovat alkuperaisen kayttoohjeen kaannoksiä.
Säilytä käyttoohje aina siten, etta voit tarvittaessa tarkistaa siitta tarvitsemasi laitetta koskevat tiedot.
Luovuta käyttoohje aina laitteen mukana.
Lue kayttohjeeseen sisaltyvat turvallisuohjeet ja varoitukset ja noudata niitta.
Ajoleikkureihin on saatavana eri varusteluja. Huomaa, etta ajoleikkurisi ei valttamatta ole aivan sananlainen kuin kuvissa. Jos sinulla on vaikeuksia kuvausten tulkitsemissessa, otyhteytta patevään huoltokorjaamoon tai valmistajaan.
Noudata toimitukseen sisältyvää asennusoh-jetta ja polttomoottorin käytöohjetta.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tämä kayttöohje ehdottomasti huolellisesti lapi ennen kayttoontoa. Kalyttoohjeen lukeminen on laitteen turvallisen ja hairiottoman kayton edellytys.

Käytöohje

Alä kayta bensiinill toimivaa laitetta avotulen tai lammonlahteiden laheisyydessa.

1.2 Merkkien solitykset ja huomiosanat

VAARA! Tarkoittaa valittoman vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman taivakavan loukkaantumisen,Jos sitaei valteta.
VAROITUS! Tarkoittaa mahdollisesti vaaralista tilannetta, joka voi aiheuttaa kuoleman taivakavan loukkaantumisen, sosita ei valteta.

VAROI Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos sitä ei valteta.
HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei valteta.
HUOMAUTUS Lisatietoja laitteesta ja sen kaytosta.

2 TUOTEKUVAUS

Taakse heittavista ajoleikkureista on saatavana eri malleja. Varmista tahan kayttöohjeeseen sisältyvä kuvauksia lukiessasi, etta luet juuri omaa ajoleikkuriasi koskevaa kuvausta.

Ajoleikkurisi ominaisuksia:

Vaihteisto: hydrostaattinen jalkakayttoinen
Terakytkin: sahkomagneettinen
Laatikon tilavuus: 310 I
Laatikon tyhjennys: sähkökäytöinen, kokoon painuva vipu

Myos allesilppuamisessa, moottorityypissa, moottorin tehossa ja leikkuuleveydessa voi olla eroja.

Mallikohtaisia eroja:

Leikkuuleveys
Vaihteistotyyppi (T3 ja G700)
Vaihteiston ohitusvivun lukituksen avaus

2.1 Käytötarkoituksen mukainen käytto

Ajoleikkuri on tarkoitettu ruohon leikkaamiseen yksityispioilla ja -puutarhoissa pinnoilla, joiden kaltevuus on enintaan 10^ (18%) . Muu kaytto, kuten allesilppuaminen, on sallittua ainoastaan alkuperäistarvikkeita kaytettäessä ja suurimpia sallittuja kuormitusarvoja noudattaen.

Laite on tarkoitettu ainoastaan yksityiskayttoon. Kaikenlainen muu kayttj ja laitteeseen tehtavat muutokset ja lisaykset katsotaan kayttotarkoituksesta poikkeavaksi kaytoksi, Jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen (CE-merkintä) sekä valmistajan kaikenlaisen vastuun raukeaminen kayttajalle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen vaäränlainen käytto

Ajoleikkuria ei ole tarkoitetu kaupalliseen käyttoön yleisissä puistoissa tai urheilupaikoilla eikaaa- ja metsatalouskäyttoön.

VAROITUS! Ajoleikkurin ylikuormitus aiheuttaa vaaraa! Varo ylittamastā salittuja vetokuormia ja pinnan kaltevuuksia varsinkin perävaunua kaytettäessā. Arvojen ylittyessā ajoleikkurin jarrutusteho ei ehkä riitä, ja seurauksena voi olla vaaratilanteita!

HUOMAUTUS Huomaa, ettei ajoleikkuria ole hyväksytty käytettäväksi tieliikenteessä, joten sillä ei saa ajaa yleisillä teillä!

2.3 Laitteessa käytettävät merkinnät

Lue käytöohje ennen käytöönot- toa!

Leikkaamisen aikana työskente- lyalueella ei saa oleskella asiatto- masti. Kielto koskee etenkin lap- sia ja eläimiä.

Poista avain virtalukosta ennen huolto- ja korjaustöitä!

Huomio - vaara! Pidä kädet ja ja- lat loitolla teräkoneistosta!

Älä aja rinteissä, joiden kaltevuus on yli 10° (18 %)!

Vaara: Tämän kohdan päälle ei saa astua!

Kuumien pintojen aiheuttama pa- lovammojen vaara!

2.4 Turvalaitteet ja suojukset

VAROITUS! Turvalaitteiden ja suojusten poistaminen ja peukalointi aiheuttavat vaaraa! Kaytto on kielletty, jos turvalaitteita tai suojuksia on pointetu tai muutetu. Vioittuneet turvalaitteet ja suojukset on korjattava tai vaihettava valitomastil!

Tärkeimpiä turvalaitteita ja suojuksa ovar:

jarrukytkin
leikkuukoneistokytkin
ruohonkeruulaatikon kosketin
istuinkytkin
leikkuukoneiston suojukset
Heittokanavan kosketin

2.5 Tuotteen yleiskuva (01)

Nro Osa

1 Ohjauspyörä

2 Kojelauta

3 Jarrupoljin

4 Konepelti

5 Peruutusvaihde

6 Ajovaihde

7 Leikkuukoneisto

8 Leikkuukorkeuden säätö

9 Vaihteiston ohitusvipu

10 Ruohonkeruulaatikon anturi

11 Laatikon käytövipu

12 Keruusäiliö

13 Kuljettajanistuin

14 Laatikon sähkötoiminen käytökyt-kin*

15 Jarrupolkimen lukituskahva

16 Vakionopeudensäätimen vipu*

• Varustelu on malkikohtaista ja vaihtelee

• Jos "smart Cockpit" ei sisäly toimitukseen, sen voi hankkia jalkikäteen lisävarusteena.

"smart Cockpit", Bluetooth-kykyinen älypuhelin ja AL-KO inTOUCH -sovellus parantavat huomattavasti Premium-ajoleikkurisi käytömukavuutta.

"smart Cockpitin" USB-latausliitannellä voit ladata älypuhelinta ajon aikana. Jos älypuhelimesi soveltuu induktiiviseen lataukseen, voit lisaksi hankkia laajennusmoduulin induktiivista latausta varten.

Känny alan erikoislikkeen puoleen.

HUOMAUTUS! Piirilevyn rikkoutumisvaara.

Jos käynistysakku kytketaan irti ajoleikkurin ollessa käynissä, "smart Cockpitin" elektronikka-levyt voivat rikkoutua.

Kännä virta-avain asentoon "0" (sytytysvirta katkaistu), ennen kuin kytket käynnistysakun irti.
Alä koskaan käytä ajoleikkuria ilman käynnistysakkua.

2.6.1 Langaton Bluetooth-moduuli ja AL-KO inTOUCH -sovellus

"smart Cockpit" sisältaa langattoman Bluetooth moduulin. Sen avulla älypuhelin voidaan kytkea langattomasti ajoleikkuriin.

Ensimmäinen kytkenta voidaan tehdä 60 sekunnin kuluessa siitta, kun virta-avain on kaannetty mihin tahansa asentoon (asento I, II tai III).

Ensimmäisen kytkentakerran jälkeen Bluetooth moduulin voidaan muodostaa yhteys aina, kun ajoleikkuri on käynissä.

AL-KO inTOUCH -sovellus

Alypuhelimellasi on oltava internet-yhteys AL-KO inTOUCH -sovelluksen asentamista ja verkkotoi-mintoen kayttoa varten. Alypuhelin muodostaa internet-yhteyden joko matkapuhelinverkon tai WiFi-verkon kautta.

AL-KO inTOUCH -sovelluksesta on staativissa Android-laiteversio Google Play Storessa ja iOSlaiteversio Apple App Storessa:

https://alko-garden.com/smart-connect/

Skannaamalla tämän QR-koodin saat ohjeita AL-KO inTOUCH -sovelluksen asentamiseksi älypu-helimeesi. Lisäksi saat muita laitettasi koskevia tietoja. Sen avulla voit yhdistää "smart-connected"-laitteesi myös internetiin.

1. Käynnista AL-KO inTOUCH -sovellus.
2. Luo kayttajtili valitsemalla "Rekisteroidy" tai kirjaudu sisaan olemassa olevilla kayttajatun

nuksilla kohdassa "Kirjaudu sisaaan". Jos olet aiemmin reckisteroitynyt verkkokaupassamme, voit kayttaa samaa kayttajtilia.

1. Täydennä uusi laite kohdassa "Lisää uusi laite".
2. Noudata nakyviin tulevia ohjeita.
3. Jos laiteesi "smart-connect"-kykyinen, suorita "smart-connect"-apuohjelma laitteen laheisyydessa.
4. Noudata nakyviin tulevia ohjeita.

Ajoleikkurin toimintahäiriöden yhteydessä jäl-leenmyyjä voi auttaa asennetun AL-KO inTOUCH -sovelluksen avulla. Täloin jälleenmyyjä tarvitsee käyttookeuden AL-KO inTOUCH -sovellukseen.

HUOMAUTUS AL-KO inTOUCH -sovellus paivitetaaan automaattisesti internetin kautta (FO-TA: laiteohjelmiston langaton paivitys).

AL-KO inTOUCH -sovelluksen avulla voidaan suorittaa enintaan 3 IFTTT-toimintoa (IFTTT: ehtolate "If This Then That"). Namä toiminnot on asetettava aiemmin osoitteessa https://iftt.com/ (esim. "Smart Home"- tai "Smart Garden"-laitteiden ohjaus, kastelun paällekytkeminen, autotallinoven avaaminen). IFTTT-toiminnot voivat olla maksuttomia tai maksullisia palveluntarjoajan ti-lausmallista riippuen.

HUOMAUTUS Tarkempia tietoja IFTTT-so
velluksista loydat osoitteesta:
https://alko-garden.de/ifttt-de/

3 TURVALLISUUSOHJEET

Lapset tai muut henkilöt, jotka eivat ole luke- neet kayttöohjetta, eivat saa kayttä laitetta.
Noudata kayttajän vahimmäisikäkoskevia paikallsia märäyksiä.
Kiellapsia ja nuoria leikkimastalaitteella.
Käytä laitetta ainoastaan paivänvalossa tai hyvässä sahkövalaistuksessa.
Muiden henkilöiden oleskelu vaara-alueell on kielletty.
Käytäja on vastuussa muille henkilöille ja heidän omaisuudelleen aiheuttamistaan vahingoista.
Käytä vain alkuperäisvaraosia ja alkuperäistarvikkeita.
Vain valmistaja tai sen valtuuttama huoltoyritys saa korjata laitteen.

Käytä kuulonsuojaimia.
Ajoleikkuria ei ole hyväksytty käytettäväksi tieliikenteessä, joten sillä ei saa ajaa yleisillä teillä.
Alä leikkaa ruohoa ukkosella. Laitetta ei ole suojattu salamaniskuilta.
Käytäjan lisäksi laitteen kyydissä ei saa olla muita.
- Alä leikkaa rinteissä, joiden kaltevuus on yli 10^ (18%).
Ajoleikkuria ja/tai sihen kiinnitettya tarviketta ei saa kayttä eika niillaa saa tyoskennell al- koholin, huumeiden tai laakkeiden vaikutuk- sen alaisena, sillne voivat vaikuttaa reak tionopeuteen.
Leikkaa aina poikittaisuunnassa rinteessä.
Noudata yleisiä, kunnan alueella sallittuja työskentelyaikoja.
Ajoleikkuri on painava, joten se voi aiheuttaavakavia vammoja. Noudata erityista varovaisuutta, kun kuormaat ajoleikkuria kuljetusajoneuvoon tai peravaunuun tai poistat sita kyydista.
Ajoleikkuria ei saa hinata. Kuljeta sitä yleisillä teillä sopivassa kuljetusajoneuvossa.
Alä käytä ajoleikkuria huonosti tuulettuvissa tiloissa, kuten autotallissa. Pakokaasu sisältaa myrkyllistä häkää eli hiilimonoksidia häkää ja muita Haitallisia aineita.

4 LEIKKURIN PURKAMINEN

PAKKAUKSESTA JA ASEENNUSTYÖT

Pura leikkuri pakkauksesta ja asenna se tuotteen mukana toimitetun asennusohjeen mukaisesti.

HUOMAUTUS Noudata myos toimitukseen sisaltyvää polttomoottorin valmistajan käytöoh-jetta.

VAROITUS! Puutteellisen asennuksen aieuttama loukkaantumisvaara! Ajoleikkuria ei saa käyttaennen kuin se on tãysin valmiksi asennetttu! Suorita kaikki asennusohjeessa kuvatut asennusvaiheet. Jos olet epävarma, pyydäennen laitteen käytöönottoa ammattilaisen arvio siitä, onko asennus suoritettu oikein! Varmista, etta kaikki turvalaitteet ja suojukset ovat paikallaan ja toimivat asianmukaisesti!

5 HALLINTALAITTEET

Seuraavassa kuvataan taakse heittävien ajoleikkurien hallintalaitteet. Varmista, etta luet juuri omaa ajoleikkuriasi koskevan kuvauksen.

5.1 Vakiokojelauta (02)

Seuraavassa kerrotaan vakiomallisen kojelaudan laitteista.

Moottorin kierrosluvun säately

HUOMAUTUS Huomaa,ettaatimen kaytto vaikuttaa ajokaytossa ajonopeuteen!

Saatimet, joihin sisältyr rikastin:

Säadintä (02/2) siirtämllmoottorin kierroslukua voi suarentaa ja piententa. Sättimen vieminen ylaasentoon kytkee rikastimen toimintaan.

Rikastimen kytkeminen paallee: Tyonnä saadin ylaasentoon rikastinsymbolin kohdalle. Kayta tata asentoa ainoastaan moottorin kaynnistamiseen.

Ohje: Joissakin leikkurimalleissa kojelaudassa on erillinen rikastinkytkin (02/1). Sitta on vedettavä leikkurin käynnistämiseksi. Kun moottori on käynistynyt, työnnäkytkin hitaasti takaisin lahtoasentoon!

Leikkuukaytö: Tässä asennossa moottori käy suurimmalla kierrosluvulla.

Tyhjakaynti: Tassaa asennossa moottori kay pienimmalla kierrosluvulla.

Virtalukko (02/4)

Asento Toiminto

0 Moottori pois päältä. Avaimen voi poistaa.

I Valot päällä. Moottorin käynnistämisen jälkeen tässä asennossa sytytetään valot.

II Käyttoasento moottorin käydessä.

III Käynnistysasento moottorin käynnis- tämistä varten. Päästä avaimesta irti heti, kun moot- torin käy. Avain palautuu käyttoasen- toon II.

5.2 Näytöllä varustettu kojelauta (03)

Lue tāmā luku,Jos ajoleikkurisi on varustetu vakiokojelaudan ylapuolelle asennetulla naytolla.

5.2.1 Toimintopainikkeet ja näytöilmoitukset

Kohta Nimike Toiminto
03/2 Näytössänkyy:	päävän käytötunnit (näytö, jossa desimaalimerkki) Huomautus: päävän käytötunnit näytetän desimaalijärjestel- män mukaisesti (1,5 h = 1 h 30 min). tau kokonaiskäytötunnit (näytö, jossa ei ole desimaalimerkkiä) Huomautus: kokonaiskäytötuntien kerääntyminen alkaa, kun virta-avain käännetän asentoon l.
03/5 Näytöilmöituksen vaihtamista varten:	Kokonaiskäytötunnit Käytötunnit päävän aikana Akkujännite Ohje: Jos virta-avain on virtalukossa asennossa l, kokonaiskäyt- tötuntien kertyminen jatkuu.
03/13 Päävän käytötuntien nollaaminen.	Ohje: Vain päävän käytötunnit voidaan nollata, kokonaiskäytötun- teja ei voida nollata.

5.2.2 Merkkivalot

Kohta Nimike Merkkivalo palaa:
03/1	moottorin ollessa käynissä: jos käynnistysakku on vialinen tai purkautunut. moottorin ja akun välinen syöttöjto katkennut. sulake vialinen (15 A sininen). moottorin latur vialinen. moottorin ollessa pysähdyksissä: jos käynnistysakku purkautunut. Ohje: Jos tãmã merkkivalo sytty, hakeudu ammattikorjaamoon!
03/3 kun ruohonkeruulaatikko on tãynnä. Tyhjennã ruohonkeruulaatikko!
03/4 kun leikkuukoneisto on kytketty toimintaan.
03/6 kun leikkuukoneisto on kytketty vapaalle peruutusta varten.
03/7 kun ruohonkeruulaatikko on irrotetty tai sitã ei ole suljettu oikein.

Kohta Nimike Merkkivalo palaa:
03/8 kun valot ovat päällä.
03/9 kun jarrua käytetän tai kun jarru on lukittu.
03/10 kun säliössä on polttoinetta jäljellä enää noin 1,5 litraa.
03/11 kun öljymäärä alitta a tietyn tason.
03/12 kun kuljettaja poistuu ajoleikkurista moottorin käydessä (jarru on lukittu).

5.3 Jarru- ja kytkinpoljin (05)

Jarru: Kun painat jarrupolkimen (05/1) poh-jaan, jarru vaikuttaa vaihteistoon ja ajoleikkuri jarruttaa.
Seisontajarru: Kun jarrupoljin (05/1) on pohjassa ja vedat lukitusvipua (05/2) yloispain, jarru lukittuu. Jarru vapautuu, kun painat jarrupolkimen uudelleen pohjaan.

5.4 Vaihteiston käytö (ajonopeus) (04)

Ajoleikkureissa on hydrostaattinen jalkavaihde. Joissakin malleissa on vakionopeudensään.

Eteenpain ajoa ja peruuttamista varten on kaksi erillistä poljinta oikealla puolella.

Ajo-suunta	Kuvaus
Eteen Paina oikeaa poljinta (04/2), kun ha-luat ajaa eteenpäin.
Taakse Paina vasenta poljinta (04/1), kun haluat peruuttaa. Ohje: Jos painetaan ainoastaan pe-ruutuspoljinta, leikkuukoneisto py-sahtyy. Leikkaaminen peruutusvaihteella: katso Luku 7.5.5 "Ruohon leikkaa-minen ajoleikkurilla", sivu 364.

5.5 Hydrostaattinen jalkavaihde (04, 05)

Hydrostaattista jalkavaihedetta kaytetaan kahdella polkimella (04/1 ja 04/2).

Kun haluat lahtea liikkeelle, vapauta moottorin ollessa kaynnissena sin seisontajarru (05/2) ja paina sen jalkeen eteenpain ajon poljinta (04/2) tai peruutuspoljinta (04/1). Mitalemmas painat polkimen, sita nopeammin ajoleikkuri liikkuu valittuun suuntaan.

Ajaminen eteenpain: Paina oikealla puolella oleva ulompaa poljinta (04/2).

Peruuttaminen: Paina oikealla puolella olevaa sisempää poljinta (04/1).

5.6 Leikkuukoneiston kaytt (06)

Leikkuukorkeudenaatoo

Leikkurin leikkuukoneiston korkeutta voi saatapporrastetusti kuljettajanistuimen oikealla puolelləlevasta vivusta (06/2).

1. Liikuta saatovipua (06/2) haluamaasi suuntaan. Vivun liikuttaminen alaspain madaltaa leikkuukorkeutta ja sen liikuttaminen ylospain nostalgialeikkuukorkeutta.

Leikkuukoneiston kytkeminen pälle

Sahkotoiminen kytkenta: Kojelaudan alueella on kytkin (02/5), jolla leikkuukoneisto kyktetaan pälle (eli asento 1).

6 KÄYTTOÖNOTTO

VAROITUS! Puutteellisen asennuksen aiheuttama loukkaantumisvaara! Ajoleikkuria ei saa käyttaa ennen kuin se on tãysin valmiksi asennetttu! Suorita kaikki asennusohjeessa kuvat asennusvaiheet. Jos olet epävarma, pyydäennen laitteen käyttoönottoa ammattilaisen arvio siitä, onko asennus suoritettu oikein! Varmista, etta kaikki turvalaitteet ja suojukset ovat paikallaan ja toimivat asianmukaisesti!

6.1 Leikkuukoneiston tarkistaminen

Ennen käyttoa on aina tarkistettava silmämäräesti, onko terakoneistossa, kiinnityspulteissa tai leikkuuyksikössa kaiken kaikkiaan merkkejä kulumisesta tai vaurioista. Epäkeskiyyden välttamiseksi kuluneet tai vaurioituneet terät on vaihdettava uusiin.

6.2 Öljyn tayttäminen

Ennen ensimmaista kayttokertaa leikkuriin on taytettava oljyt. Noudata moottorivalmistajan kayttoohjetta. Muista tarkistaa oljytaso saannollisesti ja lisata oljya tarvittaessa.

6.3 Poltoaineen tayttaminen (09)

VAROITUS! Poltoaineen käsittelyyn liittyy vaaroja! Poltoaine on erittäin helposti syttyvä. Tankaa poltoainetta vain ulkosalla! Tupakointi kielletty! Tankkaaminen on kielletty moottorin käydessä tai ollessa kuumentunut!

Käytä poltoaeneen täytämiseen sopivaa suppiloa tai täytöputkea, jotta poltoainetta ei paase roiskumaan moottoriin, verhoilulle tai maahan.

Turvallisuussyistä polittoainesaillion korkki ja muiden sailioiden korkit on vaihettava, jos niissä on vauroiota.

Jos polttoainetta on valunut yli, moottoria ei saa kaynnistaa. Leikkuri on siirrettav pois polttoa- neen likaamasta paikasta, ja maahan, moottorille tai verhoilulle valunut polttoaine on imettava li-naan ja pyyhittav pois.

Moottoria ei saa yrittäa käynnistäa ennen kuin poltoainehöyrt ovat hahtuneet.

Säilytä polttoinetta vain sille tarkoitetuissa astjoissa.

Käytä lyijytontä bensiiniä, jonka oktaaniluku on vahintään 91.

Tankkaaminen

1. Sammuta moottori, jos se on käynnissä, ja poista varmuuden vuoksi avain virtalukosta.

2. Odota, kunnes moottori on hieman jäahtynyt (poltoaineen syttymisen aiheuttama rajah-dysvaara!).

3. Paina polttoinesaillion korkin kanta (09/1).
4. Kännä polttoainesälön korkin kansi (09/1) ylospän. Polttoainesälön korkin kannen (09/1) lukitus avautuu.
5. Avaa polttoainesaillion korkki (09/2) ja tankkaa polttoainetta. Huomautus: Alä tayta polttoainesaillotla liantayteen!
6. Sulje polttoainesaillion korkki (09/2).
7. Sulje polttoainesaillion korkin kansi (09/1), niin etta se lukittuu paikalleen.

6.4 Rengaspaineen tarkistaminen

Tarkista rengaspaine saannollisesti.
Katso renkaasta, mikä sen vaatima ilmanpaine on (suositus: 1 baari).

HUOMAUTUS 1 PSI = 0,07 baaria.

Rengaspaineen voi tarkistaa ravallisella jalkapumpulla, sillä voi myös lisātā renkaaseen ilmaa.

6.5 Ruohonkeruulaatikon asentaminen (10- 13)

Ajoleikkureihin sisältyr ruohonkeruulaatikko. Huomaa,etta ajoleikkurisi ei valttamattt ole aivan samanlainen kuin kuvissa.

Ruohonkeruulaatikon taytömaärän ilmaisimen saäto

Taytömaarän ilmaisin ilmaisee aänimerkillä, milloin ruohonkeruulaatikko on tyhjennettä.

Täyttomärän ilmaisin voidaan säätä 6 eri asentoon leikkuujätteen laadun mukaisesti. Jos leikkuujäte on kuivaa, siirra täyttomärän ilmaisin pienempään asentoon. Jos leikkuujäte on kosteaa tai markä, saädä täytomärän ilmaisin piedmäksi. Se vaikuttaa ruohonkeruulaatikon täyttoön.

1. Sammuta moottori (katso Luku 7.4 "Moottorin kaynnistaminen ja sammuttaminen", sivu 363).
2. Irrota ruohonkeruulaatikko (katso Luku 8.1 "Ruohonleikkuulaatikon puhdistaminen", sivu 366).
3. Sääddä tayttömaärän ilmaisin (10/1) leikkuu-jatteelle sopivaksi (10/a), kunnes se lukittuhaluamaasi asentoon.
4. Laita ruohonkeruulaatikko takaisin paikalleen.

Aseta keräyssäiliö paikalleen

1. Pidä toisella kädelläsi kiinni ruohonkeruulaatikon kahvasta (11/1) ja toisella takaseinän syvennyksesta (11/2).
2. Aseta ruohonkeruulaatikko symmetrisesti ohjaimelle (11/3).
3. Kallista ruohonkeruulaatikkoa toisella kadeläsi hieman eteenpän (12) siten, etta ruohon-keruulaatikon etuosa lukittuu paikalleen.
4. Kännä ruohonkeruulaatikkoa alaspain (13/ a).
5. Tarkista ruohonkeruulaatikon oikea asento.

6.6 Turvalaitteiden ja suojusten tarkistaminen

Turvalaitteet ja suojukset on tarkistettava aina ennen ajoleikkurin kaynnistamista.

VAROITUS! Turvalaitteiden ja suojusten tarkistaminen voi aiheuttaa vaaraa! Turvalaitteet ja suojukset saa tarkistaa ainoastaan kuljet-tajanistiumella istuttaessa, eika lahistollaa saa olla ihmisia tai elaimia!

Suorita kaikki tarkistukset tasaisella alustalla, jotta ajoleikkuri ei vahingossa lahde liikkeelle.

6.6.1 Jarrukytkimen tarkistaminen

Jarrukytkin体系建设 moottorin kaynnistamisen, jos jarrua ei paineta.

1. Moottori on pois pälta.
2. Istu kuljettajanistuimelle.
3. Vapauta seisontajarru painamalla jarrupoljinta (05/1).
4. Yritä käynistää moottori (avain virtalukon asennossa III).

HUOMAUTUS Moottori ei saa käynnistyä!

6.6.2 Leikkuukoneiston kytkimen tarkistaminen

Leikkuukoneidon kytkin varmistaa, ettei moottoria voi kaynnistaa leikkuukoneidon ollessa aktivoitu.

1. Moottori on pois pälta.
2. Istu kuljettajanistuimelle.
3. Paina jarrupoljinta (05/1) ja laita seisontajarru (05/2) paalle.
4. Aktivoi leikkuukoneisto (02/5, asento 1).
5. Yritä käynistää moottori (avain virtalukon asennossa III).

HUOMAUTUS Moottori ei saa käynnistyäl

6.6.3 Istuinkytkimen tarkistaminen

Istuinkytkin varmistaa, etta moottori sammuu heti, jos leikkuukoneisto on toiminnassa mutta istui-melta pointutaan.

1. Istu kuljettajanistuimelle.
2. Paina jarrupoljinta (05/1) ja laita seisontajarru (05/2) paalle.
3. Käynnistä moottori ja anna sen käydä suurirrmalla kierrosluvulla.
4. Aktivoi leikkuukoneisto (02/5, asento 1).
5. Kohottaudu ylos istuimelta (mutta alä poistu leikkurin paälä!).

HUOMAUTUS Moottorin on sammuttava!

6.6.4 Ruohonkeruulaatikon koskettimen tarkistaminen

Ruohonkeruulaatikon kosketin varmistaa sen, etta moottori sammu heti, kun ruohonkeruulaatikko ei ole kunnolla paikallaan leikkuukoneiston ollessa paall.

1. Istu kuljettajanistuimelle.
2. Paina jarrupoljinta (05/1) ja laita seisontajarru (05/2) paalle.
3. Käynnistä moottori ja anna sen käydä suurirrmalla kierrosluvulla.
4. Aktivoi leikkuukoneisto (02/5, asento 1).
5. Nosta tyhjäa ruohonkeruulaatikkoa hieman tai käytä avauskytkintä.

HUOMAUTUS Moottorin on sammuttava!

6.6.5 Heittokanavan koskettimentarkistaminen

Heittokanavan kosketin varmistaa, ettei ajoleikkuria voi kaynnistaa, jos heittokanava ei ole paikallaan.

1. Irrota ruohonkeruulaatikko.
2. Irrota heittokanava (18/2).
3. Istu kuljettajanistuimelle.
4. Paina jarrupoljinta (05/1) ja laita seisontajarru (05/2) paalle.
5. Kännistä moottori.

HUOMAUTUS Moottori ei saa käynnistyä!

7 LEIKKURIN KAYTTÖ

VAROITUS! Puutteelliset ajoleikkuria koskevat tiedot aiheuttavat vaaraa! Lue käytöohje huolellisesti ennen käytön aloittamista! Kiin-nitä erityistä huomiota turvallisuusohjeisiin! Suori-ta kaikki asennus- ja käytöönottovaiheet tunnolissesti. Jos jokin on epaselvää, kysy nuvoa val-mistajalta!

7.1 Yleiset valmistelut

Käytä leikkaamisen aikana aina tukevia jalkineita ja pitkiä housuja. Alä koskaan käytä leikkuria avojaloin tai avoimet sandaalit jalassa.
Tarkista ajoleikkurilla leikattava alue kokonaisuudessaan. Poista kaikki kivet, kepit, narut, luut ja muut esineet, jotka voivat tartua leikkuriin tai sinkoutua sen osuessa niihin. Tarkkaile vierasesineita myos leikkaamisen aika-na.
Suorita kaikki käytöönoton yhteydessä kuvatut toimenpiteet. Tarkista erityisesti turvalaitteet ja suojukset.
Kuormia saa vetää ainoastaan perävaunulla! Tukikuormaa ei saa ylittä.
Ajoleikkurilla ei saa kuljettaa mitään tavaraa!

7.2 Tarvikkeiden käytto

VAROITUS! Vaaränlaiset tarvikkeet ja tarvikkeiden virheellinen kaytto aiheuttavat vaara! Kayta aina leikkurivalmistajan alkuperäistarvikkeita! Noudata kunkin osan mukana toimitetta vaa kayttohjetta!

Hyväksymättömien tarvikkeiden käytö tai tarvikkeiden virheellinen käytö voivat aiheuttaa vakaa vaaraa käytäjälle ja muille. Ajoleikkuri saatta ylikuormittua. Seurauksena voi olla vakavia tapaturmia.

7.3 Ajoleikkurin tyontaminen (15, 16)

VARO! Kaltevalla pinnalla tyontamisen aiheuttama vaara! Tyonnä ajoleikkuria vain vaa-kasuoralla pinnalla! Kaltevilla pinnoilla ajoleikkuri voi likkua hallitsemattomasti Alamakeen.

Hydrostaattisen jalkavaihteen yhteydessä

Ohitusvipu (15/1) oikean takapyörän kotelossa.

Ohitusvivun lukituksen avaus, T3-vaihteisto (typpi: T15, T16, T18):

1. Vedä ohitusvipu (15/1) ulos ja kännä se ylöspain (16).
2. Vapautajarru.

Ajoleikkuria voi nyt tyontaa.

Ohitusvivun lukituksen avaus, G700-vaihteisto (typpi: T20, T23):

1. Työnnä ohitusvipu (15/1) sisään ja käännä se ylöspän (16).
2. Vapautajarru.

Ajoleikkuria voi nyt tyontaa.

7.4 Moottorin käynnistäminen ja sammuttaminen

Moottorin käynistäminen

1. Istu kuljettajanistuimelle.
2. Paina vasemmalla oleva jarrupoljin (05/1) pohjaan ja lukitse se paikalleen lukitusvivulla (05/2).
3. Varmista, etta leikkuukoneisto E I OLE kytketti toimintaan: tarkista keinukyktemen asento (02/5, asento 0).
4. Siirra moottorin kierrosluvun saadin (02/2) ylavasteeseen. Varusteluvaihtoehdon mukaan kohdassa on rikastinsymboli tai ei ole. Jos ei ole, veda erillisesta rikastinnupista (02/1).
5. Pistä avain virtalukkoon (02/4).
6. Kierra avain asentoon III ja pidä se siinä, kunnes moottori on käynnistynyt. Huomautus: Käynistysakun säästämiseksi käynistysyritys ei saisikestää pidempän kuin n. 5 sekuntia.
7. Päasta sen jälkeen avaimesta irti, niin se käantyy automaattisesti asentoon II.
8. Siirra moottorin kierrosluvun saadin (02/2) toiminta-asentoon. Jos leikkurissa on rikastinnuppi, paina se takaisin sisaan (02/1).

Moottorin sammuttaminen

1. Pysäytä leikkuukoneisto (02/5).
2. Siirra moottorin kierrosluvun saadin (02/2) tyhjakaynille.
3. Paina jarrupoljinta (05/1) ja lukitse se paikal-teen lukitusvivulla (05/2).
4. Kierra avain (02/4) virtalukossa asentoon 0.
5. Poista avain virtalukosta.

VAROITUS! Kuuman moottorin aiheuttama vaara! Varmista moottoria sammuttaessasi, etteivat kuumat moottorin osat (esim. aenenvaimennin) voi sytyttä lahellä olevia aineita tai esineita palamaan!

7.5 Ajaminen leikkurilla

VAROITUS! Sopimattoman nopeuden aiheuttama vaara! Aja etenkin alussa hitaasti, jotta totut leikkurin ajo- ja jarrutskayttaytmiseen! Aina ennen suunnan vaihtamista ajonopeus on laskettava niin pieneksi, etta ajoleikkuri on jatkuvasti kuljettajan hallussa ja ettei leikkuri voi kaatua!

Leikkurissa on hydrostaattinen jalkavaihde.

7.5.1 Ajovalmistelut alle 10^ :n lampötilassa

HUOMAUTUS Noudata myos toimitukseen sisältyvää pottomoottorin valmistajan käytöoh-jetta.

1. Varmista, etta leikkuukoneistoa E I OLE kyt-ketty toimintaan: tarkista keinukytkimen asento (02/5, asento 0).
2. Käynnistä moottori ja käytä sitä lampimäksi n. 30 sekuntia vaihteistoöljyn viskositeetin optimoimiseksi. Sen jälkeen leikkurilla voi ajaa. Leikkuukoneisto on syytä kytkeä paallee vasta, kun moottori on käynyt joitakin minuuteja.

7.5.2 Ajaminen hydrostaattisella jalkavaihteella

1. Paina jarrupoljinta (05/1) ja lukitse se paikal-teen lukitusvivulla (05/2).
2. Säädä leikkuukoneisto suurimpaan leikkuukorkeuteen (06/2).
3. Kännistä moottori.
4. Paina jarrua (05/1).
5. Paina hitaasti haluamasi ajosuunnan poljinta:

eteen:poljin (04/2)
taakse: poljin (04/1)

1. Mitä alemmas painat polkimen, sitä nopeam-min ajoleikkuri liikkuu valittuun suuntaan.
2. Kun haluat pysahtyä, vapauta ajopoljin ja paina jarrua (05/1).

HUOMAUTUS Aina kun poistut traktorista, laita lukitusvipu paallee jarrupolkimen ollessa pohjassa. Tämää estaa leikkuria lahtemästä viermaan!

7.5.3 Ajaminen vakionopeudensaatimen kanssa

HUOMAUTUS Vakionopeudensäadin voideaan kytkeä paallee vain eteenpain ajon aikana. Vakionopeudensäadin kytkeytyy automaattisesti pois paälta, kun jarrua kaytetaan.

Vakionopeudensäätimen kytkeminen pälle/pois:

Kännävipu (02/3) ylöspän.
Vakionopeudensäädin kytkeytyy paälle.
Kännävipu (02/3) alaspän.
Vakionopeudensäedin kytkeytyy pois paälta.

7.5.4 Ajaminen ja leikkaaminen rinteessä

VAROITUS! Virheiden aiheuttama vaara rinteessä ajettaessa! Rinteessä on ajettava erityisen varovasti! "Turvallisia" rinteita ei ole. Noudata erityisesti seuraavia turvallisuusohjeita! Jos pyorat pyorivat tyhjaa tai leikkuri jaa kiinni rinteessä ajettaessa, kytke leikkuukoneisto ja lisälitte pois toiminna. Aja sitten pois rinteestahitaasti suoraan alaspain! Täysi ruhon keruulaatikko suarentaa ajoleikkurin kaatumisvaaraa!

• Äla aja rinteissä, joiden kaltevuus on yli 10^ (18%). Tämä vastaa 18 cm:n korkeuseroayhden metrin matkalla.
  Aja tasaisesti, ei nykien.
  Alajarruta akkinaisesti.
  Pida ajonopeus alhaisena.
  Alä aja rinteessä poikittain.
  Alä kihydty voimakkaasti.
  Välta äkkinäisia ohjausliikkeitä.

7.5.5 Ruohon leikkaaminen ajoleikkurilla

Siistin leikkuutuloksen saavuttamiseksi ajonopeus on mukautettava leikattavan ruohon ominaisuksiin. Valitse leikkaamista varten ajopolkimes ta enintaan 2/3 suurimmasta mahdollisesta nopeudesta. Ajoleikkurin enimmaisnopeus on tarkoitetu kaytettavaki ainoastaan silloin, kun leikkuria ajetaan leikkaamatta ruhooa.

Tavallinen leikkuupituus on 4-5 cm. Se vastaa korkeussaadon (06/2) 2. tai 3. tasoa. Jos ruho on kosteaa tai marka, kayta ravallista suurempaa leikkuupituutta.

Jos ruoho on hyvin pitkää, se kannattaa leukata kahdessa erässa. Sääda leikkuukoneisto ensim maisellä kierroksella suurimpaan leikkuukorkeuteen. Toisella kierroksella voit saatäa sen haluamaasi korkeuteen.

7.5.5.1 Leikkuukoneiston kytkeminen pälle

HUOMAUTUS Leikkuukoneiston saa kytkeä paallee vasta sitten, kun moottori on kaynty lampimaksi noin minuutin ajan! Leikkuukoneisto ei kannata kytkeä paallee ajoleikkurin ollessa pitkassra ruohossa.

1. Kännistä moottori.

2. Siirra moottorin kierrosluvun saadin (02/2) toiminta-asentoon.

3. Säädä leikkuukoneisto suurimpaan leikkuukorkeuteen (06/2).
4. Kytke leikkukoneisto paalle keinukytkimella (02/5, asento 1).
5. Sääda haluttu leikkuukorkeus käsivivulla (06/2).
6. Lahde ajamaan ajoleikkurilla.

7.5.5.2 Leikkaaminen peruuttamalla

HUOMAUTUS Jos painetaan ainoastaan peruutuspoljinta, leikkuukoneisto pysahtyy.

1. Paina leikkaaminen peruuttamalla -painiketta (02/6) ja siitta 5 sekunnin kuluessa peruutuspoljinta (04/1).
   VAROITUS! Tapatumravaara leikattaessa peruutusvaihteella! Tarkkaile leikkurin takana olevaa aluetta leikatessasi ruohoa peruuttamalla! Leikkaa peruuttamalla vain, jos se on valttamäntä!

7.5.5.3 Leikkuukoneiston kytkeminen pois pälta

VAROITUS! Hitaasti pysahtyvien terien aiheuttama vaara! Pyorivat / pysahtymassa olevat leikkuuterat voivat silpoa kdet ja jalat! Pidä kdet ja jalat siksi loitolla terista!

1. Kytke leikkuukoneisto pois pälta keinukytkimella (02/5, asento 0).
   Leikkuukoneiston voi kytkeä pois milloin tahansa, riippumatta siitä, onko leikkuri paikallaan vai likkeessä.
   VAROITUS! Sinkoilevien kappaleiden aieuttama loukkaantumisvaara! Jos sorapinnoila ajetaan leikkuukoneiston ollessa kaynnissä, koneistoon voi joutua kiviä, jotka voivat sinkoutua ymparistöön.
   Kytke leikkuukoneisto aina pois pälta ennen ajamista muilla pinnoilla kuin nurmikolla.

7.5.5.4 Ruohonkeruulaatikon tyhjentäminen

HUOMAUTUS Kun ruohonkeruulaatikko on taynnä, kuuluu merkkiäni. Laatikko on tyhjennettäviimeistaan silloin.

Varustelusta riippuen ajoleikkurissa voi olla sahkokayttöinen ruohonkeruulaatikon tyhjennys tai kaskikayttöinen, kaytovivulla varustetu ruohonkeruulaatikko.

Kaikki laatikkotyypit:

Ruohonkeruulaatikon voi tyhjentaa kuljettajanistuimella istuen.
Jos ruohonkeruulaatikko taitetaan ulos taioustetaan paikaltaan leikkuukoneiston ollessa kaynnissä, moottori sammu.
Jos ruohonkeruulaatikko ei ole lukittunut kunnolla paikalleen, leikkukoneistoa ei voi kaynistaa.

Sähkökaytöisen ruohonkeruulaatikont tyhjentäminen

1. Tyhjennä kayttamällä kuljettajan istuimen vasemmalla puolella olevaa keinukytkinta (07/1).
2. Sulje ruohonkeruulaatikko kayttamalla keinukytkintu uudelleen.

Ruohonkeruulaatikon tyhjentäminen käytövivulla

1. Vedä käytövipu ulos ruohonkeruulaatikosta (17/a).
2. Työnnävipua ajosuuntaan ruohonkeruulaatikonavaamiseksi (17/b).
3. Siirra ruohonkeruulaatikkoa vivulla taaksepain, kunnes laatikko lukittuu.

7.5.5.5 Allesilppuaminen

Ihanteellisen silppuamistuloksen saavuttamiseksi ruoho on suositeltavaa leikata säännöllisesti (n. 1-2 kertaa viikossa). Leikkaa aina 1/3 ruohon pituudesta (jos ruoho on esim. 6 cm pitkää, leikkaa 2 cm). Tällöin ruhosilppu sekoittuu siististi jäljelle javänan ruohon sekaan.

7.5.5.6 Leikkuuväli

Ota huomioon, etta ruohon kasvunopeus vaihtelee eri aikoina. Keväällä on suositeltavaa leikata ruho melko usein. Pidennä leikkuuvalia sita mukaan kuin ruohon kasvu hidastuu vuoden mittaan.

Jos ruhoa ei ole voitu leikata vahaaan aikaan, valitse ensin tavallista suurempi leikkuukorkeus ja leikkaa ruoho uudelleen kahden paivan kuluttua tavanomaisella leikkuukorkeudella.

7.5.5.7 Pitkän ruohon leikkaaminen

Jos ruoho on kasvanut tavallista pidemmaksi tai se on markaa, leikkaa ruoho tavallista suuremmalla leikkuukorkeudella. Leikkaa ruoho sen jalkeen uudelleen tavallisella, alemmalla leikkuukorkeudella.

7.5.5.8 Terahuolto

Varmista terien terävyys koko leikkuukauden ajan, jotta ruohonkorsia ei repeydty tai silpoudu. Repeyntyiden ruohonkorsien reunat kuivuvat helposti. Se heikentaa ruohon kasvua ja altistaa kasvitaudeille.

Tarkista terien teravyys, kuluneisuus ja vauriottomuus aina kayton jalkeen! Toimita leikkuri tarvittaessa huoltoon.
- Teria vaihedettaessa ainoastaan alkuperäisiä varateriä saa käytää.

8 AJOLEIKKURIN PUHDISTAMINEN

Jotta ajoleikkuri toimisi moitteettomasti ja olisi pitkäikainen, se on puhdistettava saannöllisesti.

Poista ajoleikkuriin tarttunut ika aina kayton jalkeen.

Alä puhdista sitā painepesurilla. Painepesurin tai puutarhaletkun vesisuihku voi vauroittaa sahköosia tai laakereita.

Esta veden paasy etenkin moottoriin, vaihteistoon ja ohjausrullin sekka koko sahkojarjestelmaan.

VAROITUS! Puhdistamiseen liitty vaaraja! Toimi seuraavasti kaikissa puhdistustöissä:

Sammuta moottori ja poista avain virtalukosta.
- Irrota sytytystulppien pistoliitanta/-liittannat.
Puhdistamisen ajaksi poistetut suojukset ja turvalaitteet on asennettava takaisin paikaleen puhdistamisen jälkeen.
PALOVAMMOJEN VAARA: Anna ajoleikkurin jäahtyä ennen sen puhdastamista. Moottori, vaihteisto ja aenenvaimennin kuumenevat erittäin paljon!
VIILTOHAAVOJEN VAARA: Varo teravi tetriä leikkuukoneistoa koskevissa toissä. Moniteraisissä leikkureissa yhden terän like voi likuttaa myös jotakin muuta terä!

8.1 Ruohonleikkuulaatikon puhdistaminen

Irrota ruohonleikkuulaatikko ja ruiskuta se sisä- jaulkopuolelta vesiletkulla. Tarttunut lika on raaputettava pois varovasti esimerkiki sharjalla. Jos ruohonkeruulaatikossa on kangasverhoilu, varo erityisesti vaurioittamasta kangasta.

HUOMAUTUS Tyhjennä ruohonkeruulaatikko ennen puhdastamista kuvatun mukaisesti. Jos ruohonkeruulaatikko on täysi, se painaa liikaa, jotta sen voisi poistaa turvallisesti.

Ruohonkeruulaatikon poistaminen

1. Sammuta moottori.
2. Nosta ruohonkeruulaatikkoa hieman.
3. Poista ruohonkeruulaatikko yläkautta.

Sähkökäytöisen ruohonkeruulaatikon poistaminen

1. Sammuta moottori.
2. Varmista, etta sahkokayttoinen ruohonkeruulaatikko on kiinni.
3. Nosta ruohonkeruulaatikkoa (n. 30^
4. Poista ruohonkeruulaatikko yläkautta.

8.2 Kotelon, moottorin ja vaihteiston puhdistaminen

HUOMAUTUS! Veden paasy sahkjärestelmään aiheuttaa vaurioita!Esta veden paasy sahkjärestelmään puhdistaessasi leikkuria vedellä!

Alä suihkuta vetta moottoriin tai laakereihin (pyö-rat, voimansiirto, terat) tai pese niitta painepesurilla.

Veden pääseminen sytytysjärkestelmään, kaasuttimeen tai ilmansuodattimeen voi aiheuttaa Häriöitä. Veden pääseminen laakereihin voi heikentäa voitelua ja tuhota laakerit.

Poista lika ja ruhojäämät liinalla, pienellä harjalla, pitkävartisella siveltimellasai vastaavalla valineellä.

8.3 Heittokanavan puhdistaminen (18)

Säännöllinen puhdistaminen takaa leikkuukorkeuden saatomekanismin keyen liikkuvuuden. Heittokanavasa on kaksi sisäkkäista osaa. Alaosa on kiinnitetty kiinteästi leikkuukoteloon. Ylåosan voi irrottaa puhdistamista varten.

1. Poista ruohonkeruulaatikko.
2. Poista ruuvit (18/1) heittokanavan (18/2) vasemmalta ja oikealta puolelta.
3. Irrota heittokanava vetamalla sita taaksepain takaseinan lapi.
4. Puhdista heittokanan yla- ja alaosa perusteellisesti.
5. Työnnä heittokanava paikalleen takaseinään. Varmista, etta ylä- ja alaosa kiinnittyvät kunnolla toisiinsa.
6. Kierra kanavan molemmat kiinnitysruuvit kiinni.
7. Asenna ruohonkeruulaatikko.

9 KUNNOSSAPITO

VAROITUS! Kunnossapitoon liitty vaa-roja! Toimi seuraavasti kaikissa kunnossapitotoissa:

Sammuta moottori ja poista avain virtalukosta.
- Irrota sytytystulppien pistoliitäntä/-liittannät.
Kunnossapidon ajaksi pointetut suojukset ja turvalaitteet on asennettava takaisin paikaleen kunnossapidon jälkeen.
PALOVAMMOJEN VAARA: Anna ajoleikkurin jaähtyä ennen sitä koskevien toiden suorittamista. Moottori, vaihteisto ja äänenvaimennin kuumenevat erittäin paljon!
VIILTOHAAVOJEN VAARA: Varo teravi tetri leikkuukoneistoa koskevissa toissa. Moniteraisissä leikkureissa yhden teran like voi likuttaa myos jotakin muuta teraa.
Osia vaihedtaessa saa kayttä ainoastaan alkuperäisvaraosia.
Jos olet epavarma jostakin, pyyda aina apua asiantunteva huoltokorjaamosta tai ota yhteys valmistajaan.

9.1 Huoltokaavio

Käytäja saa suorittaa itse seuraavassa kuvattav työt. Kaikki muut huolto- ja kunnossapitotyöt on suoritettava valtuutetussa huoltokorjaamossa.

HUOMAUTUS Kovassa kuormituksessa ja korkeissa lampötiloissa huoltovälejä voi olla tarpeen lyhentä yllä olevaan taulukkoon nahden.

Noudata lisaksi suositeltua vuotuista voiteluakataulua, joka ilmenee voitelukaaviosta.

Toimenpide Aina en-	nen käytöä	Aina käytön jäl-keiten	5 ensim-maisen tunnin jäldeen	25 käyt-tötunnin välein	50 käyt-tötunnin välein	Aina en-nen va-rastointia
Moottorin öljytason tarkistus1	X
Moottorin öljynvaihto1			X			X
Ilmansuodattimen puhdis-tus1				X
Ilmansuodattimen vaihto1					X
Sytytystulppien tarkistus1					X
Jarrun tarkistus (koejarrutus suoralla)	X
Rengaspaineen tarkistus X
Leikkuuterien tarkistus X
Tarkistus lõystyneiden osien varalta	X					X
Kiilahihnan tarkistus (silmä-määräisesti)				X
Ajoleikkurin puhdistus X
Moottorin imuilmaritilän puh-distus1	X
Toimenpide Aina en-	nen käytöä	Aina käytöän jäl-keiten	5 ensim-maisen tunnin jälkeen	25 käyt-tötunnin välein	50 käyt-tötunnin välein	Aina en-nen va-rastointia
Ruoho- ja leikkuujäämien puhdistus vaihteistosta		X		X

*) Ks. moottorivalmistajan käyttoohje

9.2 Voitelukaavio

Liikkuvien osien kevyen liikkuvuuden varmistamiseksi seuraavat kohdat on suositeltavaa voidella vahintaan kerran vuodessa.

Puhdista kaikki voitelukohdat liinalla ennen kuin taytatai suihkutat nihin voiteluainetta. Alä kayta vettruostumisen estamiseksi.

Voitelukohdat:

Voitele olka-akselin voitelunipat oikealla ja vasemmalla puolen (21) yleisrasvalla.
Suihkuta rungon etuakselin laakereihin (21/1) voiteluoljya.
Voitele ohjausvaihteen hammasosuus ja hammaspyorä (22) yleisrasvalla.
Voitele etu- ja takakakselin rullalaakerit ja navat (23/20) yleisrasvalla.

HUOMAUTUS Etu- ja takapyorat on irrotet-tava akselien ja laakerien voitelemista varten.

Nivelet ja laakerit: Voitele kaikki liikkuvat nivelet ja laakerit.

9.3 Pyoränvaihto

Pyörän saa vaihtaa vain vaakasuoralla, kiinteällä alustalla.

1. Sammuta ajoleikkuri ja poista avain virtalukosta.
2. Paina jarrupoljin (05/1) pohjaan ja lukitse se paikalleen lukitusvivulla (05/2).
3. Estä ajoleikkurin vieriminen paikaltaan aluskiiloilla. Laita kiilat salle puolle, jota ei nosteta ylos.
4. Nosta ajoleikkuria sopivalla nostimella (esim. saksinostimella) siltä puoleelta, jolla pyörä vaihdetaan. Nosta leikkuria niin paljon, etta vaihdettava pyörä pyörii vapaasti.

Huomio! Laitevaurioriden vaara.

Varo nostaessasi, ettei mikään leikkurin osa vaanny. Nosta vain vaantymattomien metalliosien alta.

1. Laita ajoleikkurin alustan jonkin Kantavan osan alle vankka tuki (esim. puuparru), jotta

se ei päase laskeutumaan silloinkaan, jos dostoväline luiistaa tai kaatuu.

1. Poista suojus (19/1).
2. Paina lukkoaluslevy (19/2) pois paikaltaan ruuvvitaltalla. Ota aluslevy varmaan talteen.
3. Poista aluslevy (19/3).
4. Vedä pyörä pois akselilta.
   Huomautus: Älå hukkaa aktselikiiloja, kun vedät takapyörää pois akselilta!
5. Puhdista aksemi ja pyorän aukko ja rasvaa ne uudelleen ennen pyorän laittamista takaisin paikalleen.
6. Laita pyorä aktelille. Huomautus: Laitettaessa takapyorä paikalleen aktselikilan ja takapyorän urien on oltavaylekkain siten, etta aktselikilan voi tyontä paikalleen voimaa käytämättä.
7. Pistä aluslevy akselille.
8. Paina lukkoaluslevy akselin uraan. Jos kaytät puristamiseen pihtejä, varo vaurioittamasta niillä akselia.
9. Pistà suojus akselille.
10. Poista tuki ajoleikkurin alta ja laske leikkuri dostovalineellä varovasti alas.

9.4 Käynistysakku

Käynnistysakun laturi ei sisally ajoleikkurin toimitukseen.

Akun omaisuudet; ks. akkukotelo. Käynnistysaku on koneppellin alla.

Kännistysakku on ladattu tehtaalla.

Turvallisuusohjeet

VAROITUS! Käynnistysakun virheellisen käsittelyn aiheuttama vaara! Akun virheillises-tä käsittelysta aiheutuvien mahdollisten vaarojen valttämiseksi noudata seuraavia ohjeita!

Käynnistysakkua ei saa sailyttä avotulen välittömmässa laheisyydessä, eikä sitaa saa polttaa palaa tai asettaa lammityslaitteen pälle. Rajahdysvaara.
Varastoi kaynnistysakku talvisailytyksen ajaksi vileaan, kuivaan paikkaan (+10 - 15^)

Jaatymispistettkylmempia lampotiloja on valtettavvarastoinnin aikana.

• Alä anna käynnistysakun olla pitkä aikoja lataamattomana. Jos käynnistysakkua ei ole käytetty pitkään aikaan, se on ladattava sopi-valla laturilla.
  Alä vauroiota kaynnistysakkua. Elektrolyytti (rikkihappo) on syövytävää - jos sitä pääsee iholle tai vaatteille, huuhtele se valittomästi pois runsaalla vedellä.
  Pida kaynnistysakku puhtaana. Puhdista sita vain kuivalla liinalla pyyhkimallä. Alä kaytä puhdistamiseen vetta, bensiiniä, liuotetta tai muuta vastaavaa!
  Pidā navat puhtaina ja rasvaa ne naparasvalla.
  Alä kytke napoja oikosulkuun.

Kännistysakun lataaminen

Lataaminen on tarpeen:

ennen varastointia talvisälytyksen ajaksi
laitteen oltua pitkään (yli 3 kuukautta) käytta-mattä.

VAROITUS! Kaynnistysakun virheellinen lataamisen aiheuttama vaara! Laturin latausvirta saa olla enintaan 5 A ja latausjannite enintaan 14,4 V. Jos latausjannite on tata suurempi, kaynnistysakku voi rajahtaa! Poista avain aina virtalukosta akkua koskevien toiden ajaksi.

Huoltovapaan, kaasutiiviin käynnistysakun lataamiseen suositellaan erityisesti talle akkutypille tarkoitettua laturia (saatavana erikoislikkeista). Tutustu laturivalmistajan kayttöohjeeseen ennen käynnistysakun lataamista.

VARO! Oikosulkuvaara! Oikosulun välttämiseksi irrota aina ensin miinuskaapeli (-) akusta ja liitä se ensimmäisenä! Poista avain aina virtalukosta akkua koskevien toiden ajaksi!

1. Poista avain virtalukosta (02/4).
2. Avaa konepelti.
3. Liītā laturin liittimet akun napoihin.

HUOMAUTUS Ota huomioon napaisus:

1. Liitä laturi verkkovirtaan ja kytke se paälle.

9.5 Leikkuukoneiston irrottaminen

Leikkurin varustamiseksi talvikäytöön sekä kilahinnan vaihtamiseksi leikkuukoneisto on irrotettava.

1. Kännä ohjauspyörä vasempaan äariasentoonsa (32).
2. Poista ruohonkeruulaatikko (33).
3. Irrota heittokanava (18).
4. Avaa kuilun pidikkeen lierioruuvia (34) 5-6 kierrosta.
5. Laske leikkuukoneisto alimpaan asentoonsa (35).
6. Nosta vetojousi pois leikkuukoneistosta (36).
7. Nosta leikkuukoneisto ylimpään asentoonsa (37).
8. Nosta kilahihnakanava pois paikaltaan (38).
9. Nosta kilahihna pois moottorin hihnapyorälta (39).
10. Laske leikkuukoneisto jalleen alimpaan asentoonsa (40).
11. Poista 4 lukkosokkaa leikkuukoneiston pitokorvakkeista (41).
12. Vedä pitokorvakkeet pois paikaltaan pulttien yli (41).

9.6 Kiilahihnan vaihtaminen

1. Avaa 6 lukkomutteria (24).
2. Nosta kilahihnakanava pois paikaltaan (25).
3. Nosta leikkuukoneiston oikea suojus pois paikaltaan ja poista se (26).
4. Nosta leikkuukoneiston vasen suojus pois paikaltaan ja poista se (27).
5. Avaa kiristysrullan ruuvia hieman, kunnes kiliahihn voi pujottaa pois paikaltaan (28).
6. Poista kilahihna.

HUOMAUTUS Kiilahihnan pujotustapa ja asento vaihtelevat leikkurityypin mukaan. Noudata leikkuukoneiston ohjetarran tietoja.

Uuden kilahihnan laittaminen

1. Vedä kiilahihna hieman löysennetyn kiristysrullan ympärille ja kirista kiristysrulla (30/31).
2. Vedä kiilahihna ilmoitetussa järjestyksessä rullien ympäri. Ota huomioon kiilahihnan pu-jotustapa ja asento.

10 KULJETUS

Ajoleikkuri on kuljetusvalineessä (esim. henkiloauton perävaunussa) kuljettamisen ajaksi tuetta alapuolelta, jotta leikkuukoneisto ripustus ei kuormitu liikaa.

Varmista kuljetuksen yhteydessä kuljetusvalineen riittävā Kantavuus ja ajoleikkurin pysyminen paikallaan siina.

11 SÄIYLTYS

Ajoleikkuri on sailytettavauojassa saan vaikutuksilta, erityisesti kosteudelta, sateelta ja pitkakestoiselta auringonsateilylta.

Alä koskaan sailytä ajoleikkuria rakennuksen sisallä, jos sen poltoainesaillioissä on poltoainetta, sillä poltoainehöryt voivat silloin päästa kosketukseen avotulen tai kipinöden kanssa. Sailytä ajoleikkuria vain tiloissa, jotka sopivat moottoriajoneuvojen sailyttämseen.

Alä mielelläan laita ajoleikkuria pitkäaikaisäilytkyseen, kuten talvisäilytkseen, polttoinesäiliö taynnä. Polttoaine voi haihtua.

Ennen pitkäikaissäilytystä poltoaine on syytä laskea pois poltoainenäiliosta ja kaasuttimesta

kerrostumien muodostumisen ja niiden aiheuttamien kaynnistysvaikeuksien välttämiseksi. Kysy nuvoa huoltokorjaamostasi.

12 OHJEET HAIRIOTILANTEISSA

VARO! Loukkaantumisvaara. Laitteen ter-ravareunaiset ja likkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aika-na aina suojakäsineita!

HUOMAUTUS Jos hairiota ei ole mainittu tassaa tulukossa tai et saa korjattua sita itse, ota yhteyttasaikaspalvelumme.

Häiriö Syy Korjaaminen
Moottori ei käynnisty.	Poltoaine on loppunut. Tankkaa poltoainetta - tarkista poltoai-nesäiliön huohotus - tarkista poltoaine-suodatin.
	Säiliössä on huonolaatuista, li-kaantunutta poltoainetta tai van-hentunutta poltoainetta.	Käytä aina tuoretta poltoainetta puh-taasta säiliöstä - puhdista kaasutin (huoltokorjaamon tehtävä).
	Ilmansuodatin on likainen. Puhdista ilmansuodatin (ks. moottorival-mistajan käytöohje).
	Sytytyskipinää ei muodostu. Puhdista sytytystulppa - vaihda sytytys-tulppa tarvittaessa - tarkista sytytskaa-peli - tarkista sytytjsjärjestelmä (huolto-korjaamon tehtävä).
	Moottorin palotilaan on päässytliikaa poltoainetta toistuvien käynnistysyritysten seurauktseena.	Kierrä sytytystulppa pois paikaltaan ja kuivaa se.
Käynnistysmoottori ei toimi.	Käynnistysakun lataus on pur-kautunut tai vähissä.	Lataa käynnistysakku.
	Kuljettajanistuimen turvakytkin ei toimi.	Istu kuljettajanistuimelle kunnolla - kyt-kin on vioittunut.
	Jarrupolkimen turvakytkin ei toi-mi.	Paina jarrupoljin pohjaan.
	Leikkuukoneisto on kytketty toimantaan.	Kytke leikkuukoneisto pois pääälä.
	Käynnistysakun pluskaapelin (+) sulake.	Tarkista sulake, vaihda tarvittaessa.
Moottorin teho ale-nee.	Ruoho on liian pitkää tai kos-ta.	Sääddä leikkuukorkeutta - järjestä leik-kuukoneistolle toimintatilaa peruuttamal-la leikkuria hieman.
	Heittokanava/leikkuusuojus on tukossa.	Sammuta moottori ja poista virta-avain! Puhdista heittokanava/leikkuusuojus.
Häiriö Syy Korjaaminen
	Ilmansuodatin on likainen. Puhdista ilmansuodatin (ks. moottorival-mistajan käytöohje).
	Kaasuttimen säätö ei ole kohdal-laan.	Tarkistuta säätö (huoltokorjaamon tehtävä).
	Terä on kulunut voimakkaasti. Vaihda terä (huoltokorjaamon tehtävä).
	Ajonopeus on liian suuri. Alenna ajonopeutta.
Ajoleikkuri tärisee voimakkaasti.	Leikkuukoneisto on vauroitunut. Tarkista leikkuukoneisto (huoltokorjaa-mon tehtävä).
Ajoleikkuri ei liiku. Hydrostaattvaihteison yhtey-dessä: ajovomansiirtoa ei ole.	Säädä ohitusvipu toiminta-asentoon (katso Luku 7.3 "Ajoleikkurin työntämi-nen (15, 16)", sivu 363).
Leikkuujälki on epä-siisti.	Kulunut tai tylsä terä. Vaihda tai teroita terä. Tasapainota teroitetut terät (huoltokorjaaamon tehtävä)!
	Leikkuukorkeus on väärä. Korjaa leikkuukorkeutta.
	Mooittorin kierrosluku on liian al-hainen.	Säädä moottorin enimmäiskierroslukua.
	Ajonopeus on liian suuri. Alenna ajonopeutta.
	Rengaspaine vaihtelee pyörienkesken.	Täytä renkaisin ilmaa oikean ilmanpai-teen saavuttamiseksi. Tarkista renkaas-ta sen vaatima ilmanpaine.
Ruohonkeruulaatik-koon ei kerry ruhooa.	Leikkuukorkeus on liian matala. Korjaa leikkuukorkeutta.
	Ruoho on kosseaa eli niin ras-kasta, ettei ilmavirta voi kuljettaa sitä.	Siirrä ruhonleikkuutta myöhempään, jotta nurmikko kuivaa.
	Terä on kulunut voimakkaasti. Vaihda terä. (Huoltokorjaaamon tehtävä)
	Ruoho on liian pitkää. Leikkaa ruoho kahteen kertaan:■ 1. kerralla suurin leikkuukorkeus■ 2. kerralla haluttu leikkuukorkeus.
	Kangaspussi on sukossa - ei il-man läpäisyä.	Puhdista kangaspussi.
	Heittokanava/leikkuusuojus on li-kainen.	Puhdista heittokanava/leikkuusuojus.
Täytymisilmaisin ei toimi.	Täytymisilmaisenvipuun on tarttunut ruhooa.	Poista ruho toytymisilmaisen vivus-ta. Tarkista sitten ilmaisen liikkumi-nen.
Ajokoneisto, jarru, kyt-kin ja leikkuukoneisto.		Tarkistuta osat aina huoltokorjaamossa!

12.1 Virhenäytö ja virheiden korjaaminen

Näytö Virhe	Virheen kuvaus	Virheen korjaaminen
Err 01	Istuinkytkin Elektroniiikka tunnistaa is-tuinkytkimen virheellisen ti-lan.		1. Kytke sytytysvirta pois ja takaisin päälle (asento 2)**2. Kuormaa istuin ja vapauta istuimen kuormitus useita kertoja■ Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 02	Jarrukytkin Elektroniiikka tunnistaa jar-rukytkimen virheellisen ti-lan.		1. Kytke sytytysvirta pois ja takaisin päälle (asento 2)**2. Käytä jarrupoljinta useita kertoja■ Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 03	Leikkuukoneis-ton kytkin	Elektroniiikka tunnistaa leik-kuukoneiston kytkimen vir-heellisen tilan.	1. Kytke sytytysvirta pois ja takaisin päälle (asento 2)**2. Käytä leikkuukoneiston kytkintäuseita kertoja■ Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 04	Laatikkokytkin Elektroniiikka tunnistaa laa-tikkokytkimen virheellisen tilan.		1. Kytke sytytysvirta pois ja takaisin päälle (asento 2)**2. Avaa ja sulje laatikko useita kertoja■ Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 05	Vaihteistokytkin Elektroniiikka tunnistaa vaihteistokytkimen virheelli-sen tilan.		1. Kytke sytytysvirta pois ja takaisin päälle (asento 2)**2. Käytä peruutuspoljinta useita kertoja■ Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 06	Heittokanavan kosketin	Elektroniikkka tunnistaa heittokanavan kossettinen virheellisen tilan.	1. Kytke sytytysvirta pois ja takaisin päälle (asento 2)**2. Irrota heittokanava ja asenna se ta-kaisinItsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 07	Leikkuukoneis-ton kosketin	Elektroniikkka tunnistaa leik-kuukoneiston lähdon vir-heellisen tilan.	1. Kytke sytytysvirta pois päältä ja ta-kaisin päälle (asento 1)Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 08	Käynnistysrele Elektroniikkka tunnistaa käynnistysreleen lähdon virheellisen tilan.	1. Kytke sytytysvirta pois päältä ja ta-kaisin päälle (asento 1)Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 09	Magneettivent-tili	Moottorin elektroniikkka tun-nistaa moottorin magneti-venttiilin lähdon virheellisen tilan.	1. Kytke sytytysvirta pois päältä ja ta-kaisin päälle (asento 1)Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 10	Sytytyspuola Elektroniikkka tunnistaa sy-tytspuolan lähdon virheel-lisen tilan.	1. Kytke sytytysvirta pois päältä ja ta-kaisin päälle (asento 1)Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 11	Sisäinen syöttö-jännite	Elektroniikkka tunnistaa si-säisen syöttöjännitteen läh-dön virheellisen tilan.	1. Kytke sytytysvirta pois päältä ja ta-kaisin päälle (asento 1)Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.
Err 12	Sisäisen syöttö-jännitteen val-vonta	Elektroniikkka tunnistaa si-säisen syöttöjännitteen val-vonnan virheellisen tilan.	1. Kytke sytytysvirta pois päältä ja ta-kaisin päälle (asento 1)Itsediagnoosi, tarvittaessa virheen automaattinen poisto*, ota muussa tapauksessa yhteyttä huoltoon.

Näytö Virhe Virheen kuvaus Virheen korjaaminen

: Näytö sammu n. 4 sekunniksi.
*: Virheen poisto käytämälä painiketta R (03/13).

13 ASIAKASPVALEU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysmyksissä ota yhteyttä lahimpaaan AL-KO-

huoltopisteeseen. Niiden yhteystiedot loydät internet-osoitteesta

Jos laitteessa esiintyy lakisäteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännon mukaan.

Takuu on voimassa vain, kun:

tata kayttohjetta noudatetaan
laitetta kasetellaaan asianmukaisesti
kaytetaan alkuperaisvaraosia.

Takuu raukeaa,Jos:

laitetta yritetaaan korjata omavaltaisesti
laitteeseen tehdäan omavaltaisia teknisia muutoksia
laitetta kaytetaan sen kayttotarkoituksen vassaisesti.

Takuu ei koske:

tavallisesta käytösta johtuvia maalipinnan vaurioita
■ kulutusosia, joita ei ole kehystetty xxxxx (x) varaosaluettelossa,
- Polttomooctorit (niitta koskevat vastaavien moottorin valmistajien takuuehdot)

Takuuaika alkaa siitta, kun ensimmäinen loppukayttäja ostaa laitteen. Ratkaiseva on ostokuitin paivämärä. Ota yhteys laitteen myyjän tai lahimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Nämä ehdot eivät koske ostajan lakisaäteisiä oikeuksia, jotka perustuvat virhevastuuseen.

ALGUPÄRASE KASUTUSJUHENDI TÖLGE Sisukord

5.2.1 Funktsioninupud ja ekraanikuva 379
5.2.2 Kontrolltued 380

12.1 Veanäidiku kuva ja vigade körvalda-mine... 392

13 Klienditeenindus/teenindus 394
14 Garantii. 394

1 SELLE KASUTUSJUHENDI KOHTA

03/5 Ekraanikuva mutinine:

Edas- ja tagurpidi soitmiseks on parental kuljel kaks pedaali.

Söidusound Kirjeldus

Edaspidi Edaspidi liikumiseks vajutage pa-rempoolset pedaali (04/2).

Köigi mahutite puhul kehtib:

ETTEVAATUST! Kehavigastuste oht. Tead ja liikuvad seadme osad voivad pohjustadaustusi.

12.1 Veanäidiku kuva ja vigade körvaldamine

Zales plavejs var tikt izslegts ari tad, ja traktors turpina brauksanu.

BRIDINAJUMS! No izsviestiem prieksmietiem gute traumu risks! Skersojot virmas ar grants un skembu segumu, objekti no ta virsmas var tikt ierauti plausanas mehanisma un pec tam tikt izsviesti.

Vienmér izslédziet plaveju, ja braucat par virsmu, kas nav zale.

Kivuoc ykaupaw aTo 0ep ues ETTiaviec!

2.4 iataeic oopaaiaac kai npoostaoiac

IPOEIAOIOIHsH! Kivduvoa aTo diaTa- 5eic npooataiac nou exouv aqaipaeei n otic otoiec exouv yivei npaemuoeis! Atnayopeue-tai kaoe Ieitoupyia me diataeic npootaoiaac nou exouv apaipee i n otioiec exouv yivei npaeu- 5aeic. Oi xaaouecs diataeic npootaoiac TpeTE va eTIOKEuaZovtai ameoWc n va avtikaOTavta!

Tic diataeic npoostaoiaac avkouv kupiw ta E-

AiaKoTTns EITaPns Ppevou
AiaKoTTns Etnaqns uXavioou KOTnC
Aikottns Etnapns kabou ouuaynxc xoptou
Aikottns Etnaepns Kaofoaato
KaIuμata μnxaviopou kOttns
AiaKoTTns Etnapnks kavaiaou EKKevwns

2.5 Suvotnik napousigma npoiovtoc (01)
