Solo T 23125.2 HD V2 SD - Traktor AL-KO - Bezplatný návod na obsluhu

Značka	AL-KO
Model	Solo T 23125.2 HD V2 SD
Typ produktu	Záhradný traktor s kosačkou
Šírka kosenia	125 cm (odhad)
Kapacita zberného koša	310 litrov
Typ prevodu	Hydrostatický nožný pohon
Spojka noža	Elektromagnetická
Typ motora	Benzínový 4-taktný motor
Palivo	Bezolovnatý benzín, min. OK 91
Kapacita nádrže	Približne 7 litrov (odhad)
Nastaviteľná výška kosenia	Áno, niekoľko stupňov pomocou páky
Maximálny povolený sklon	18 % (približne 10°)
Určenie použitia	Súkromné a okrasné záhrady
Bezpečnostné zariadenia	Kontaktné spínače brzdy, kosej plošiny, sedadla, zberného koša, vyhadzovacieho kanála
Zobrazenie chýb	Displej s chybovými kódmi (Err 01 až Err 12)
Možnosť Smart Cockpit	Bluetooth modul a aplikácia AL-KO inTOUCH
Vysýpanie koša	Elektrické alebo manuálne podľa verzie
Pravidelná údržba	Kontrola oleja, vzduchového filtra, sviečky, tlaku v pneumatikách, noža
Čistenie	Prúdom vody, bez vysokotlakového čističa
Opotrebiteľné diely	Kosačkové nože, klinový remeň, vzduchový filter
Záruka	Podľa platnej legislatívy, vyžadujú sa originálne diely

Často kladené otázky - Solo T 23125.2 HD V2 SD AL-KO

Ako naštartovať motor záhradného traktora AL-KO Solo T 23125.2?

Posaďte sa na sedadlo, úplne stlačte brzdový pedál a zablokujte ho pákou. Uistite sa, že kosiaca plošina je vypnutá (spínač v polohe 0). Nastavte regulátor otáčok do hornej polohy (sýtič, ak je k dispozícii). Vložte kľúč zapaľovania a otočte ho do polohy III až do naštartovania (max. 5 sekúnd). Pustite kľúč, vráti sa do polohy II. Potom nastavte prevádzkové otáčky.

Ako skontrolovať bezpečnostné zariadenia pred použitím?

Pred každým štartovaním skontrolujte bezpečnostné spínače: spínač brzdy (motor nesmie naštartovať, ak je brzda uvoľnená), spínač kosej plošiny (motor nesmie naštartovať, ak je plošina aktivovaná), spínač sedadla (motor sa zastaví, ak vstanete, keď je plošina aktivovaná), spínač koša (motor sa zastaví, ak je kôš zdvihnutý) a spínač vyhadzovacieho kanála (motor nenaštartuje, ak je kanál odstránený). Vykonajte tieto testy na rovinatom povrchu.

Ako vysypať zberný kôš?

Podľa verzie použite prepínač na ľavej strane sedadla (elektrické vysýpanie) alebo ovládaciu páku. Pre páku: potiahnite ju dozadu (17/a), potom tlačte v smere jazdy, aby ste ju otvorili (17/b). Sklopte kôš dozadu, kým nezapadne. Motor sa zastaví, ak je kôš zdvihnutý, keď je kosiaca plošina aktivovaná.

Ako nastaviť výšku kosenia?

Použite nastavovaciu páku umiestnenú napravo od sedadla vodiča (06/2). Znížte páku pre kratší rez, zdvihnite ju pre vyšší rez. Normálna výška je 4 až 5 cm (stupne 2 alebo 3). Pre vysokú alebo mokrú trávu zvoľte vyššiu výšku.

Ako používať funkciu mulčovania?

Pre mulčovanie koste pravidelne (1 až 2 krát týždenne), pričom odrežte len asi 1/3 výšky trávy. Použite kosiacu plošinu bez zberného koša. Zvyšky sú rozdrvené a ponechané na mieste. Uistite sa, že tráva nie je príliš vysoká ani mokrá pre optimálny výsledok.

Čo robiť, ak motor nenaštartuje?

Najskôr skontrolujte hladinu a kvalitu paliva. Potom skontrolujte vzduchový filter, zapaľovaciu sviečku (vyčistenie alebo výmenu) a uistite sa, že štartovacia batéria je nabitá. Tiež skontrolujte, či je brzda riadne aktivovaná, kosiaca plošina vypnutá a spínač sedadla správne stlačený.

Ako vymeniť kosačkový nôž?

Zastavte motor, vyberte kľúč zapaľovania a odpojte kábel sviečky. Zdvihnite kosačku vhodným zariadením. Demontujte kosiacu plošinu (pozri kapitolu 9.5). Vymeňte nôž za originálny diel. Utiahnite predpísaným momentom. V prípade potreby nechajte vyváženie skontrolovať v odbornom servise.

Aký tlak v pneumatikách sa odporúča?

Odporúčaný tlak je 1 bar (približne 14,5 PSI). Pravidelne kontrolujte tlak vhodným hustilkou. Nerovnomerný tlak môže ovplyvniť kvalitu kosenia.

Ako vyčistiť záhradný traktor po použití?

Zastavte motor a vyberte kľúč zapaľovania. Nepoužívajte vysokotlakový čistič, aby ste nepoškodili elektrické časti a ložiská. Vyčistite kryt, kosiacu plošinu a vyhadzovací kanál handričkou, kefou alebo miernym prúdom vody. Zberný kôš vyčistite samostatne vodou.

Ako uskladniť kosačku v zime?

Vyprázdnite nádrž na palivo a prečistite karburátor, aby ste zabránili usadeninám. Uskladnite kosačku v suchom a mrazuvzdornom priestore. Vyberte batériu a uchovávajte ju na chladnom mieste (10-15 °C). Pravidelne ju dobíjajte, ak sa nepoužíva. Namažte mazacie body podľa plánu údržby.

NÁVOD NA OBSLUHU Solo T 23125.2 HD V2 SD AL-KO

Nastaveni ukazatele stavu naplneni sberného kose

Sejmuti elektricky ovladaného sberného koše

2.6.1 Rádiový modul Bluetooth a aplikácia AL-KO inTOUCH 254
2.6.2 Akcie vo funkcii "Smart Home" / "Smart Garden" (IFTTT) 254

3 Bezpečnostné poukny 255
4 Vybalenie a montaz traktora 255

5 Ovladacie prvky 255

5.1 Štandardná pristrojová doska (02).... 255
5.2 Pristrojová doska s displejom (03) .... 256

7 Prevádzka traktora 260

7.1 Základné prípravné opatrenia. 260
7.2 Použivanie prisluşenstva 260
7.3 Presuvanie zahradneho traktora (15, 16) .260
7.4 Našartovanie a vypnutie motora......261
7.5 Jazda s traktorom 261

7.5.1 Príprava jazdy pri teplotách niz-sich ako 10 °C............261
7.5.2 Jazda s noznou hydrostatickou
prevodovkou 261
7.5.3 Jazda tempomatom 262
7.5.4 Jazda a kosenie na svahoch.....262
7.5.5 Kosenie so zahradnym traktorom 262

8 Cistenie zahradného traktora 263

8.1 Cistenie zberného koša na travu ....263
8.2 Cistenie telesa, motora a prevodovky 264
8.3 Cistenie vyhadzovacieho kanála (18).264

9 Udrzba. 264

9.1 Plan udrzby 264
9.2 Plan mazania 265
9.3 Vymena kolesa 265
9.4 Startovacia bateria.. 266
9.5 Demontáž zacieho mechanizmu 267
9.6 Vymena klinoveho rema 267

10 Preprava. 267
11 Skladovanie. 267

12 Pomoc pri poruchach 267
12.1 Indikácia chyb na displeoji a odstrańovanie chyb 269
13 Zákaznicky servis 271
14 Zaruka 271

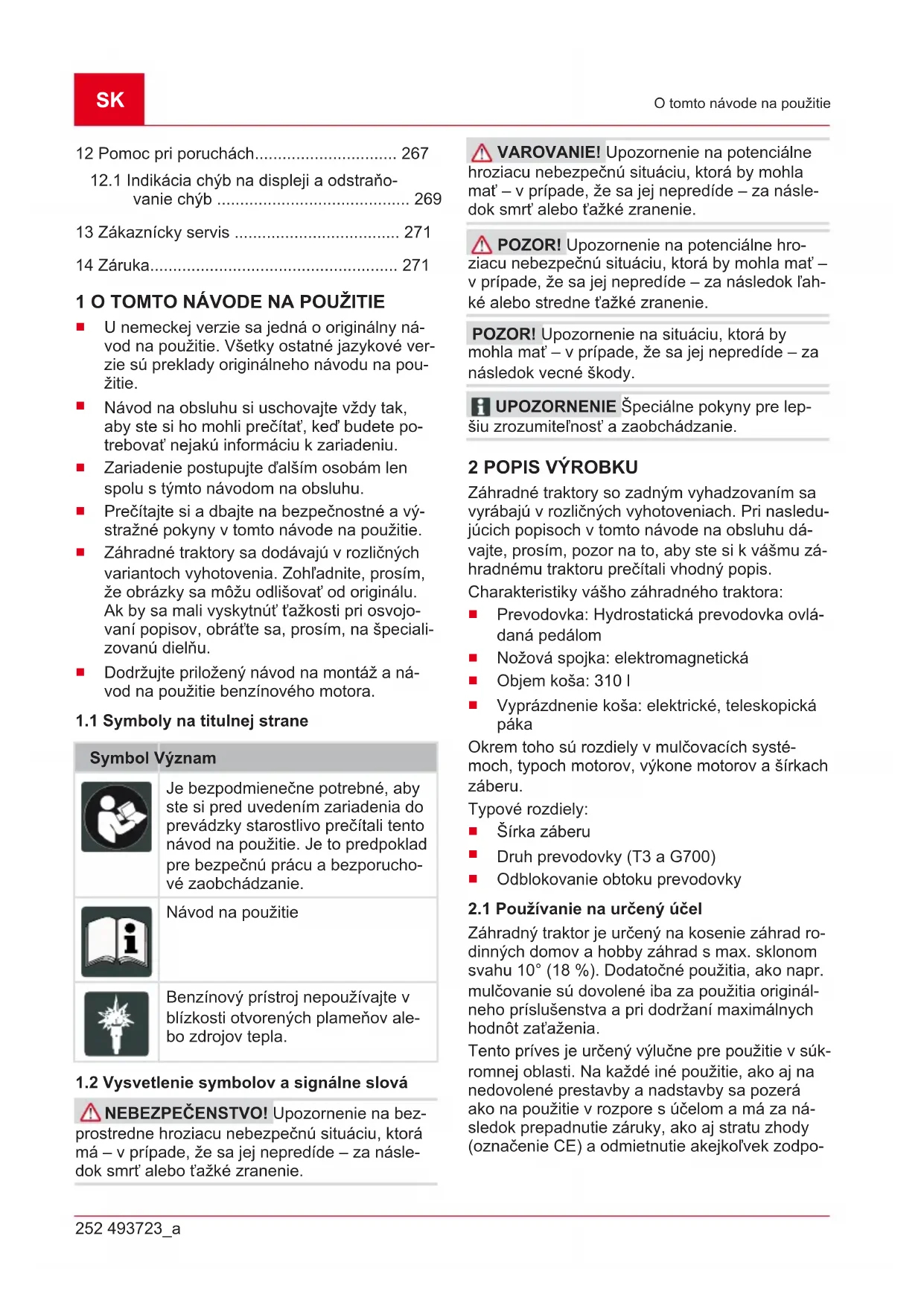

1 O TOMTO NÁVODE NA POUŽITIE

U nemeckej verzie sa jeder o originaly návod na použitie. Vsetky ostatné jazykové verzie su preklady originálneho námodu na použitie.
Navod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečitat, ked budete po-trebovat nejakú informáciu k zariadeniu.
Zariadenie postupujte d'alsim osobam len spolu s tymto navodom na obsluhu.
Precitajte si a dbajte na bezpecnostne aVystrazné pouny v toto navode na pouzitie.
Zahradne traktory sa dodavaju v rozlicnych variantoch vyhotovenia. Zohladnite, prosim, ze obrazky sa mozu odlišovat od originalu. Ak by sa mali vyskytnut tăzkosti pri osvojovaní popisov, obratte sa, prosim, na špecializovanú dielnu.
Dodržujte priloženy námov na montáž a námov na použitie benzínového motora.

1.1 Symboly na titulnej strane

Symbol Vyznam

Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádžky starostlivo prečitali tento námod na použitie. Je to predpoklad pre bezpečné prácu a bezporuchové zaobchodzanie.

Návod na použitie

Benzinovy pristroj nepoužívajte v blízkosti otvorenych plamečov alebo zdrojov tepla.

1.2 Vysvetlenie symbolov a signálne slova

NEBEZPECENSTVO! Upozornenie na bezprostredne hroziacu nebezpecnu situaciu, ktorá ma - v priade, ze sa jej nepredide - za nasldek smr' alebo tazke zranenie.

VAROVANIE! Upozornenie na potenciáne hroziacu nebezpečné situáciu, ktorá by mohla mat' - v pripade, ze sa jej nepredíde - za následok smr't alebo tázéké zranenie.
POZOR! Upozornenie na potenciálne hroziacu nebezpečné situáciu, ktorá by mohla mat' - v pripad, ze sa jej nepredíde - za následok l'ahké alebo stredne t'ažké zranenie.

POZOR! Upozomenie na situaciu, ktorá by mohla mat' - v pripe,Že sa jej nepredíde - za následok vecné škody.

UPOZORNENIE Špecialne poukyny pre lepsiu zrozumitel'nost' a zaobchodzanie.

2 POPIS VYROBKU

Záhradné traktory so zadným vyhadzovaním sa vyrabaju v rozličnych vyhotoveniach. Pri nasledujúcích popisoch v toto námode na obsluhu dávajte, prosím, pozor na to, aby ste si k vášmu záhradnému traktoru prečitali vhodné popis.

Charakteristiky vasho zahradneho traktora:

Záhradný traktor je určeny na kosenie záhrad ro-dinnych domov a hobby záhrad s max. sklonom svahu 10^ (18%). Dodatočné použitia, ako napr. mulčovanie su dovolné iba za použitia originál-neho príslušenstva a pri dodržani maximálnych hodnot za'aženia.

Tento prives je určeny výlucne pre použitie v sukromnej oblasti. Na každé iné použitie, ako aj na nedovolené prestavby a nadstavby sa pozerá ako na použitie v Rozpore súčelom a má za nášledok prepadnutie záruky, ako aj stratu zhody (označenie CE) a odmiétrutie alejkol'vek zodpo

vednosti voci skodam pouzivatea alebo tretej osoby zo strany vyrobcu.

2.2 Możné chybné použitie

Záhradný traktor nie je koncipovaný na komerçné použitie vo verejnych parkoch, na športoviskách, v polnohopodárstve a lesnom hospodárstve.

VAROVANIE! Nebezpečenstva v dosledku pret'azenia zahradného traktora! Pri použí-vani privesu davajte zvlast' pozor na to, aby sa neprekroci dinovlené tahove zatażenia a aby sa neprekroci stipania/spády. Prekrocenie moze pret'azit brdový systém zahradného traktora a viest' k nebezpečnám situáciám!

UPOZORNENIE Zohladnite, prosim, ze zahradny traktor nemá povolenie na jazdu po ceste a preto sa nesmie prevadzkovat' na verejnych komunikaciach!

2.3 Symboly na zariadenie

Pred uvedenim do prevadzky si precitajte navod na pouzitie!

Pochas kosenia sa musia d'alsie osoby, zvlas't deti a zvierata, drzat'mimo dosahu pracovnej oblasti.

Nebezpečenstvo popálenia horúcimi povrchmi!

2.4 Bezpečnostné ochranné zariadenia

VAROVANIE! Nebezpečenstvo v dosledku odstránenych alebo manipulovanych ochrannych zariadeni! Akákol'vek prevadzka s odstránenymi alebo manipulovanymi ochrannymi zariadeniami je zakázana. Chybné ochrannes za riadenia sa musia bezodkladne opravit' alebo vymenit!

Kochrannym opatreniam patria predovsetkym:

Brzdovy kontaktny spinač
Kontaktny spinačŽacieho mechanizmu
Kontaktny spinač zberného koša na travu
Kontaktny spinae sedadla
Kryty zacieho mechanizmu
Kontaktny spinač vyhadzovacieho kanála

2.5 Preh'ad vyrobku (01)

• Ak nie je sučastou dodávky, záhradné traktor moźtebyt dodatočne vybavený Jednotkou "smart Cockpit".

Pomocou jegnotky "smart Cockpit", våsho smartfónu s rozhranim Bluetooth a aplikácie AL-KO intOUCH mözete vyrazne zvysit komfort ovladania våsho premioveho zahradného traktora.

Pomocou nabijacej zasuvky USB Jednotky "smart Cockpit" možete nabijat' svoj smartfon poças jazdy. Ak je vás smartfon vybavený indukcnym nabijanim, možete si dodatočne zakúpit' rozsirujuci modul indukcného nabijania.

Obratte sa na svojho odborneho predajcu.

POZOR! Riziko zničenia dosky plośnych spojov. Odpojenie šartovacej baterie poças cho-du záhradného traktora moze zničit elektronicke obvody jegnotky "smart Cockpit".

Pred odpojenim startovacej baterie otocte kliczapaovania do polohy "0" (t. j. zapalovanie je vypnute).
Záhradny traktor nikdy nepoužívajte bez šartovacej batarie.

2.6.1 Rádiový modul Bluetooth a aplikácia AL-KO inTOUCH

Jednotka "smart Cockpit" je vybavená radiovym modulom Bluetooth. Tento umožnuje bezdrótové pripojenie smartfónu k záhradnému traktoru.

Pré spárovanie moze byt'vykonané do 60 sekünd po otočeni kluča zapalovania do lubovlnej polohy (poloha I, II alebo III).

Po prvom spárovaní je možné kedykol'vek nadvizazat spojenie s rádiovým modulom Bluetooth, pokial' je traktor zapnuty.

Aplikácia AL-KO inTOUCH

Pred instalaciou aplikacia AL-KO inTOUCH a pouzivanim internetovych funkci musi byt'vas smartfon priopojeny k internetu. Smartfon vytvorif internetové priopojenie prostrednictvom mobilnej alebo WLAN siete.

Aplikaciu AL-KO inTOUCH si mozete stiahnut' z Google Play Store pre pristroje s operacnym sys

témom Android alebo z Apple App Store pre pristroje so systémom iOS.

https://alko-garden.com/smart-connect/

Naskenujte tento QR kód a zistite, ako mozete nainstalovat aplikaciu AL-KO inTOUCH do svojho smartfouna ziskajte dalsie informacia o stroji. Mozete ho zarovn pouzit na priopojenie intelligentneho zariadenia k internetu.

1. Otvorte aplikáciu AL-KO inTOUCH.
2. Vyvtorte si použivatel'ské konto v Časti "Registrácia" alebo sa prihláste pomocou už existujúceho konta v Časti "Prihlásenie". Ak ste sa už skór zaregistrovali v nasom internetovom obchode, možete použit aj toto používatel'ské konto.
3. Pridajte nové zariadenie prostrednictvom v. Časti "Pridat' nové zariadenie".
4. Postupujte podla d'alsichPokynov.
5. Ak je vase zariadenie vybavené funkciou "smart-connect", spustite sprievodcu "smartconnect" v bezprostrednej blízkosti zariadenia.
6. Postupujte podla dalsichPokynov.

V pripe de poruch na traktore vam pomoze vas odborny predajca prostrednictvom applikacie AL-KO inTOUCH. Na tento ucel musite v applikacii AL-KO inTOUCH povolit pristup odbornemu predajcovi.

Deti a iné osoby, ktoré nie su oboznámene s návodom na obsluhu, prístroj nesmú používat'.
Dodrziavaje miestne ustanovenia o minimalmonom dovolenom veku pre obsluhujuce osoby.
Detom a mladistvym nariadte,aby sa nehraliso zariadenim.
Koste len pri denom svetle alebo pri dobrom umelom osyetleni.
Tretie osoby nepustajte do nebezpecnej oblasti.
Používatě je zodpovedný za nehody s inými osobami a ich ylastnictvom.
Používajte iba origináne náhradné diely a origináne príslušenstvo.
Opravy zariadenia musi vykonat'vyrobca, pripl. niektory jeho zakaznicky servis.
Noste ochranu slachu.
Zahradny traktor nema schvalenie na jazdu na pozemnych komunikaciach a nesmie pre-to jazdit' po verejnych cestach a uliciach.
Nekoste pri burke. Ziadna ochrana pred zasahom bleskom.
Na zariadenie neberte so seabou ziadnych pa-sažierov.
Nekoste na svahoch so sklonomvacsim ako 10^ (18%)
Po konzumáci alkoholu, liekov, ktoré ovplyvnju reakcnu schopnost' alebo drog sa nesmie pracovat so zahrdnym traktorom a/alebo na nom upevnenym prisluşenstvom.
Koste vždy priečne k svahu.
Dodržiavajte miestne, komunálne dovolené prevádkové chasy.
Záhradný traktor moze svojou vlastnou hmot-nost'ou sposobit tazke zranenia. Pri nakladani záhradného traktora do vozidla alebo na prives za učelom prepravy alebo pri jeho vykladani sa musi postupovat so zvlástnou opatrnost'ou.
Tento zahradny traktor sa nesmie odt'ahovat. Na prepravu na verejnych komunikaciach pouzivaite yhodne yozidlo.
Zahradny traktor neprevadzkujte v zle vetranych pracovnych oblastiach (napr. garaz). Vyfukové plyny obsahuju jegovatý oxid uholnatý, ak o ješkodlivé latky.

4 VYBALENIE A MONTAZ TRAKTORA

Pri vybaleni a montaži traktora dodržujte prilozeny navod na montaž.

UPOZORNENIE Dodržujte aj priloženy ná-vod na použitie benzinového motora.

VAROVANIE! Nebezpečenstvá v dosledku nekompletnej montáze! Záhradný traktor sa nesmie prevádkovat, skór ako nebude kompletne zmontovaný! Vykonajte montážne práce, popírané v navode na montáž. V pripadé pochybnosti sa pred uvedením do prevádky opytajte odborníka, ā bola vykonaná montáž korektne! Skontrolujte, ā su větky bezpečnostné a ochrannes zariadenia k dispozicii a funkné!

5 OVLÁDACIE PRVKY

V nasledujucej casti su popisané ovladacie privky zahrdnych traktorov so zadnym vyhadzovanim. Davajte, prosim, pozor na to, aby ste si k vasmu zahrdnemu traktoru precitali vchodny popis.

5.1 Štandardná pristrojová doska (02)

V nasledujucej casti su vysvetlené prvky standardnej pristrojovej dosky.

Regulácia otáčok motora

UPOZORNENIE Dbajte na to, ze ovladanie reguladora v jazdnej prevadzke ovplyvnuje rychlost!

Pri regulatore s integrovanym syticom:

Posunutim regulatoria (02/2) sa zvysi alebo znizi počet otáčok motora. V majvyššej polohe sa zapne aj sýtic.

Pripojenie sγtiča: Regulátor posuñte celkom hore k značke sγtiča. Túto poziciu používajte výlucné na šartovanie motora. Upozomenie: Niektoré varianty traktora disponuju samostatnám gombíkom sγtiča (02/1) na pristrojovej doske. Toto sa musk šartu traktora navyše vytiahnut'. Ak beží motor, gombík pomaly zasuñte spāt!
Zacia prevadzka: V tejto pozicii bezi motor s maximynmi otackami.
Chod naprázdno: V tejto pozícii beží mot- tor s majnižsimi otáčkami.

Zámok zapalovania (02/4)

Poloha Funkcia

0 Motor vyp. Kl'uc zapa'lovania samöze vytiahnut'.

I Reflektor zap. Po šarte motora sa v tejto polohe pripoja reflektory.

II Prevádková poloha, ked'beží mo- tor.

Poloha Funkcia

III Šartovacia poloha na zapnutie mo-tora.

Akonáhle motor beží, pustite k½č.

ktorý skočí spāt do prevádkovej po-lohy II.

5.2 Pristrojová doskas displejom (03)

Túto kapitolu si prečitajte, ak je vás záhradný traktor vybavený displejem nad štandardnou prístrojovou doskou.

5.2.1 Funkné tlacidla a zobrazovacia\ jednotka

Pol. Oznacenie Funkcia

03/2 Na displeji su zobrazené nasledujúce informácie: ■ pennámka: Dennes prévázskové hodiny (zobrazenie s desatinnou Čiarkou) Poznámka: Dennes prévázskové hodiny sa zobrazia v desa- tinnom systémé (1,5 h = 1 h 30 min). alebo ■ celkové prévázskové hodiny (zobrazenie bez desatinnej Čiar- ky) Poznámka: Celkové prévázskové hodiny sa začné počítat' hned', aka sa klúč zapal'ovania otočí do pozídce l.

03/5 Na prepínanie medzi nasledujúcimi udajmi na displeji: ■ celkové prévázskové hodiny, ■ pennámka: Ak klúč zapal'ovania v zámku zapal'ovania dostane v polohe „I“, celkové prévázskové hodiny bežia d'alej.

03/13 Vratenie děnnych prévázkovych hodín na „0“. Upozernenie: Na „0“ sa možu opát nastavit iba penné préváz- kové hodiny, celkové prévázskové hodiny všakNie.

5.2.2 Kontrolky

Pol. Oznacenie Kontrolka svieti:

03/1

pri beziacom motore:

pri chybnej alebo hlboko vybitej šartovacej batérii.
prepojovacie vedenie medzi motorom a batériou je prerušené.
chybná poistka (15 A modrá).
alternator na motore chybny.

pri stojacom motore:

pri hlboko vybitej šartovacej batérii.

Upozornenie: Pri rozsvieteni tejto kontrlky vyhladajte špecializovanú dielnu!

03/3 ke'd je zberny kosna travu napleny.

Záhradné traktory su vybavené nožnou hydrostatickou prevodovkou.

Niektoré modely su vybavené tempomatom.

Na jazdu vpred a cuvanie sluzia dva samostatné pedály umiestnéné na pravej strane.

Smer jazdy	Popis
Vpred Jazda	vpred je možná zošliapnutím pravého pedála (04/2).
Dozadu Jazda	vzad je možná zošliapnutím l'avého pedála (04/1). Upozornenie: Ak sa zatlaci pedál pre cúvanie,Žací mechanizmus sa vypne.Žací mechanizmus pri cúvaní: pozri Kapitola 7.5.5 "Kosenie so záhrad-ným traktorom", strana 262.

Za učelom jazdy majpriv uvol'nite pri zapnutom motore parkovaciu brzdu (05/2) a následne zošliapnite pedál (04/2) pre jazdu vpred alebo pedál (04/1) pre jazdu vzad. Čím d'alej zatlacîte pedál, tým rychlejšie pôjdete do zvoleného smeru.

Jazda vpred: Zosliapnite na pravej strane vonkajsi pedal (04/2).

Jazda vzad: Zosliapnite na pravej strane vnutorny pedal (04/1).

5.6 Ovladanie zaieho mechanizmu (06)

Nastavenie vyšky kosenia

Vyska zacieho mechanizmu traktora sa moze prestavit vo viacerych stipnoch pomocou paky (06/2) vpravo vedla sedadla vodica.

1. Posunte prestavovaciu paku (06/2) do pozadovaného smeru. Posunutie paky smerom dole znamená nizku vyšku zaberu, vytiahnuitie paky smerom hare znamená velkú vyšku zaberu.

PripojenieŽacieho mechanizmu

Elektrické pripojenie: V oblasti prístrojovej dosky sa nachádza spinač (02/5). Použite tento spinač na zapnutieŽacieho mechanizmu (tzn. poloha „1".

6 UVEDENIE DO PREVÁDZKY

VAROVANIE! Nebezpečenstva v dosledku nekompletnej montáze! Zahradný traktor sa nesmie prevádkovat, skór ako nebude kompletne zmontovany! Vykonajte montážne práce, popírané v navode na montáž. V pripad pochybností sa pred uvedením do prevádky opytajte odborníka, ābola vykonaná montáž korektne! Skontrolujte, āsú vsetky bezpečnostné a ochranné zariadenia k dispozicii a funkné!

6.1 KontrolaŽacieho mechanizmu

Pred použitim treba vždy prostrednictvom vizualnej kontroly overit, ā rezný nastroj, upevnovacie svorníky a celá rezná Jednotka nie je opotrebovaná alebo poskodená. Na zabranenie nevyvaženosti sa musia opotrebované alebo poskodené noze vymenit' za nové.

6.2 Plenie olejom

Pred prvym uvedenim do prevadzky sa musi motor naplinit olejom. Zohladnite k tomu, prosim, navod vyrobcu motora. Berte tiez do uvahy, ze stav oleja sa musi kontrlovat v pravidelnych intervloch a pripadne sa musi olej naplinit.

6.3 Dolievanie paliva (09)

VAROVANIE! Nebezpečenstva pri manipulacii s palivom! Palivo je vysoko zapalné. Palivovu nadrž plnte len vonku! Nefajće! Netankujte pri beziacom alebo horúcom motore!

Na tankovanie používajte vchodný lievik alebo plniacu rúrku, aby sa na motor, skriñu alebo nazem nemohlo vyliat' palivo.

Z bezpečnostnych dovodov treba uzáver palivovej nádrze a ostatné uzávery nádrze v prípade poskodenia vymenit.

Ak palivo pretieklo, nesmie sa motor šartovat'. Traktor treba z miesta znečisteneho palivom odstranit' a vyliate palivo sa musí zo zeme, motora a telesa nasiaknut handrou a utriet.

Palivo uschovajte iba v na tento učel plánovan'ych zásobníkoch.

Používajte bezolovnatý benzín, s oktánovým Číslom (ROZ) min. 91.

Naplnenie nádrze

1. Prípadne odstavte motor a vytiahnite pre istotu kI'uc zapalovania.

2. Pockajte, kym motor trochu vychladne (Nebezpecenstvo vybuchu v dosledku zapaleneho paliva!).

3. Zatlache na uzatvárací kryt nádrže (09/1).
4. Otočte uzatvárací kryt nádrže (09/1) nahor.
   Uzatvárací kryt nádrže (09/1) sa odblokuje.
5. Otvorte uzáver nádrže (09/2) a naplěte palivo. Upozornenie: Zabrante preplnéiu palivovej nádrže!
6. Uzatvorte uzáver nádrže (09/2).
7. Zatvorte uzatvaraci kryt nadrze (09/1) tak, aby sa aretoval.

6.4 Kontrola tlaku pneumatik

Tlak v pneumatikach kontrolujte v pravidelnych intervaloch.
Potrebny tlak vzduchu si odcitajte na pneumatikach (odporucaná hodnota 1 bar).

UPOZORNENIE 1 PSI = 0,07 bar.

Pomocou beznaj noznej hustilky sa moze kontrolovat tlak v pneumatikach a dodatochn doplinit vzduch.

6.5 Montáz zberného kosa na travu (10-13)

Záhradné tractory sa dodávajú so zberným kosom na trávu. Zohladrnite, prosim, ze obrázky sa možu odlišovat od originálu.

Nastavenie hlásica plného stavu zberného kosa na travu

Hlasič plného stavu hlasi cez klakSON, ked' sa musi zberný kôs na trávu vyprázdnit.

1. Odstavte motor (pozri Kapitola 7.4 "Nastartovanie a vypnutie motora", strana 261).
2. Odoberte kôš na trávu (pozri Kapitola 8.1 "Cistenie zberného kôsa na trávu", strana 263).
3. Nastavte (10/a) hlasiš plného stavu (10/1) podfá travy, kým sa nezaistí v požadovanej polohe.
4. Zberný kôš na travu znovu zaveste.

Zavesenie zberného kosa na trávu

1. Jednou rukou uchopte rukovat' (11/1) zberného koša na travu a druhou rukou otvor na držanie na zadnej strane (11/2).
2. Zberný kôš na travu položte symétricky do uchytu (11/3).
3. Naklopte I'ahko zberny kos na travu druhou rukou I'ahko smerom dopre du (12) tak,aby predna cast'zberneho ko sa na travu zaskoCi la.
4. Zberný kós na travu spustite opat dole (13/a).
5. Skontrolujte správne osadenie zberného koša na trávu.

Bezpečnostné zariadenia sa musia pred každým šartom záhradného traktora skontrolovat'.

VAROVANIE! Nebezpečenstvo pri kontrôle bezpečnostnych zariadeni! Bezpečnostné zariadenia sa smú realizovat iba zo sedadla vodiča a ked' sa v blízkosti nezdržiavajuŽiadne osoby alebo zhierata!

Vsetky skusky vykonavajte na rovnych podkla-doch, aby zahradny tractor nemohol nechcene odrolovat.

6.6.2 Kontrola kontakného spinačaŽaceho mechanizmu

6.6.3 Kontrola kontaktného spinača sedadla

Kontaktny spinač sedadla zaistúje, ze sa motor vypne, hned'ako sa pri zapnutom zacom mechanizme nenachádza na sedadle vodiča viac ziadna osoba.

1. Posadte sa na sedadlo voda.
2. Zosliapnite brzdovy pedal (05/1) a aktivujte parkovaciu brzdu (05/2).
3. Našartujte motor a nechajte ho bežat's maximálnymi otáčkami.
4. Pripojte Žací mechanizmus (02/5, poloha „1”).
5. Od'ahcite sedadlo tak, ze sa postavite (nevystupujte!).

UPOZORNENIE Motor sa musi vypnú!

6.6.5 Kontrola kontakného spinača vyhadzovacieho kanála

Kontakný spinač vyhadzovacieho kanála zaist'uje,Že sa zahradný traktor pri demontovanom vyhadzovacom kanáli nedá našartovat'.

VAROVANIE! Nebezpečenstva v dosledku nedostatočnych vedomosti o zahradnom traktore! Pred nastartovanim si precitajte dokladne námod na obsluhu. Dávajte zvlást' pozor na vsetky bezpečnostné poukny! Vsetky montážne práce a vsetky práce pre uvedenie do prevázsky vykonávajte svedomito. V pripad pochynynstí sa opytajte vyrobuču!

7.1 Základné pripravné opatrenia

Pocas kosenia noste vzdy pevnu obuv a dlhe nohavice. Nikdy nikeste naboso alebo s otvorenymi sandalmi.
Dokladne skontrlujte teren, na ktorom sa ma zahradny traktor pouzit. Odstrante vsetky kamene, korene, droty,osti a iné cudzie predmety, ktoré by mohli byt zachytené a yvmstene. Aj poças kosenia treba dávat pozor na cudzie telesá.
Vykonajte vsetky prace, popisané pri uvedeni do prevadzky. To platí zvlást' pre kontrolu bezpečnostnych zariadeni.
Na tahanie bremien používajte iba závesné zariadenie! Podperné zataženia neprekarčujte.
Preprava predmetov na záhradnom traktore nie je dovolená!

7.2 Použivanie príslušenstva

VAROVANIE! Nebezpečenstvo v dosledku nesprávnelo príslušenstva alebo nesprávnelo hno použivanie príslušenstva! Používajte vždy iba originale príslušenstvo vyrobcu traktora! Dodržiavajte predpisy k použivaniu vo vždy prilozhenom námode na obshluh!

V dosledku použitia neschvaleného prislušenstva alebo nesprávného použivania prislušenstva možu vzniknú't nebezpečenstva pre obsluhu a tretie osoby. Zahradny traktor by sa mohol pret'azit. To moze viest' k t'azkym urazom.

7.3 Presuvanie zahrndneho traktora (15, 16)

POZOR! Nebezpečenstvo pri posúvaní na šikminách! Záhradné traktor posúvajte iba na vodorovněch plochách! Na šikminách by sa mo-hol záhradné traktor nekontrolovane odvalit' z kopca.

Pri nožnom hydrostatickom pohone

Spojovacia páka (15/1) sa nachadza v pravej zadnej kolesovej skrini.

Odblokovanie obtoku pri prevodovke T3 (Typ: T15, T16, T18):

1. Vytyihnite spojovaciu páku (15/1) a zaistite ho v hornej polohe (16).
2. Uvolnite brzdu.

Zahradny traktor sa teraz moze posuvat'.

Odblokovanie obtoku pri prevodovke G700 (Typ: T20, T23):

1. Zasunte spojovaciu páku (15/1) a zaistite ho v hornej polohe (16).
2. Uvolnite brzdu.

Záhradný traktor sa teraz moze posúvat'.

7.4 Našartovanie a vypnutie motora

Nastartovanie motora

1. Zaujmite miesto na sedadle vodača.
2. Celkom zošliapnite brzdový pedál (05/1) na lavej strane a zaistite ho zaistovacou pákou (05/2).
3. Uistite sa, ze zaci mechanizmus NIE JE pri-pojeny. Za tymto ucelom skontrolujte polohu koliskového spinača (02/5, poloha „0").
4. Regulator (02/2) otáčok motora posuţe hore až na doraz. Podla druhu vybavenia sa tam nachadza značka sγtica. Ak nie, vytihnite samostatné gombík sγtica (02/1).
5. Zastr cate kl'uc zapalovania do zamku zapalovania (02/4).
6. Otočte kluc zapalovania do pozicie „III“ a podržte ho tam dovstedy, kým sa motor nenašartuje. Upozornenie: Z dovodu šetrenia šartovacej baterie byPokus o našartovanie nemal trvat dlhsie akocca 5 sekünd.
7. Kluc zapalovania potom pustite, skoci automaticky do pozicie "II".
8. Regulator (02/2) otáčok motora posuñte doprevázskovej polohy. V pripline výbavy s gombíkom sγtica tento znova uplne zatlacte (02/1).

Vypnutie motora

1. Vypnite zacmechanizmus (02/5).
2. Regulator (02/2) otáčok motora presupute do pozicie chodu naprázdno.
3. Zosliapnite brzdovy pedal (05/1) a zaistite ho zaistovacou pakou (05/2).
4. Otocte kl'uc zapalovania (02/4) do polohy ,0".
5. Vytilhite kIuc zapalovania.

VAROVANIE! Nebezpečenstvo v dosledku horuceho motora! Pri vypinani motora davajte pozor na to, aby horuce Časti motora (napr. tl-mic vyfuku) nemohli zapalitŽiadne, v blizkosti sa nachadzajuce predmety alebo materíály!

7.5 Jazda s traktorom

VAROVANIE! Nebezpečenstvo v dosledku neprispósobenej rychlosti! Zvláš' na začiatku jazdite pomaly, aby ste si zvykli na správanie traktora pri jazde a brzdení! Pred každou zmenou smeru treba jazdnú rychlost'znizit tak, aby si vodic zachoval kedykol'vek kontrolu nad traktorom a tento pri tom nemohol tiež preklopit!

H UPOZORNENIE Dodržujte aj prilozeny ná-vod na použitie benzinového motora.

1. Uistite sa, ze zać mechanizmus NIE JE pri-pojeny. Za tymto ućelom skontrolujte kolískový spinač (02/5, poloha "0").
2. Nastartujte motor a nechajte ho zohriat' cca 30 sekund kvoli optimalizaci viskozity prevodoveho oleja. Potom mozte s traktorom jazdit. Zaci mechanizmus by sa mal pripojit a z po niedol'ky minutach prevadzky motora.

7.5.2 Jazda s noznou hydrostatickou prevodovkou

1. Zosliapnite brzdovy pedal (05/1) a zaistite ho zaistovacou pakov (05/2).
2. Nastavte najvacsiu vysku zaberu zacieho mechanizmu (06/2).
3. Našartujte motor.
4. Zosliapnite brzdu (05/1).
5. Pomaly zošliapnite pedál pre požadovaný smer jazdy:

vpred:pedal (04/2)
vzad:pedal (04/1)

1. Cim viac zatlačite pedal, tym rychlejsie sa bude traktor pohybovat do zvoleného smeru.
2. Pre zastavenie uvol'nite nozny pedal a zo-sliapnite brzdovy pedal (05/1).

UPOZORNENIE Vzdy, ked opustite traktor, activujte zaistovaciu paku pri zošliapnutom brz-dovom pedale, aby sa traktor nemohol pohnut!

7.5.3 Jazda's tempomatom

H UPOZORNENIE Tempomat sa moze zapnut iba pri jazde vpred. Pri stlačeni brzdy sa tempomat automaticky vypne.

Zapnutie/vypnutie tempomatu:

Paku (02/3) otočte smerom hare. Tempomat sa zapne.
Paku (02/3) otocte smerom dole. Tempomat sa vypne.

7.5.4 Jazda a kosenie na svahoch

VAROVANIE! Nebezpečenstvo v dosledku pochybenia pri jazde na svahoch! Pri jazde na svahoch je nutna zvlástna opatrnost! Neexistuje ziadny „bezpečné" svah. Dodržiavajte preto zvlast' nasledujuce bezpečnostné poukny! Keby sa kolesá prekizali alebo ke'd sa vozidlo pri jazde do stúpania zastaví, odpojteŽaci mechanizmu a pridavné zariadenia. Potom v pomalej jazde nadol a priamom smere opustite svah! Plny zberný kós na travu zvyšuje kvoli hmotnosti nebezpečenstvo preklopenia zahradného traktora!

7.5.5 Kosenie so zahradným traktorom

Aby ste ziskali Čistý vysledok kosenia, treba jazdnu rychlost' prisposobit' na pomery kosenia. Na kosenie zvolte maximáne 2/3 der:nozej jazdnej rychlosti na pedále. Maximána rychlost' traktora je vylučne určená pre jazdný pohon bez zapnutéhoŽacieho mechanizmu.

V normalnom pripade cini vyska kosenia 4 - 5 cm. To zodpoveda 2. alebo 3. Zapadka nastavenia vysky (06/2). Pri vlhkej a mokrej trave koste vacsou vyskou zaberu.

Pri velmi vysokej trave je ucehné kosit v dvoch fazach. Zaci mechanizmus pri prvom prechode na stavte na maximalu vySKU zaberu. Pri druhom prechode mozete potom nastavit na zeLANu vySKU.

7.5.5.1 PripojenieŽacieho mechanizmu

UPOZORNENIE Zaci mechanizmus sa smie pripojit až vtedy, kad sa motor zahrieva už cca jegnu minútu! Pri pripojeni zacieho mechanizmu by záhradné traktor nemal stát vo vysokej tráve.

1. Našartujte motor.
2. Regulator (02/2) otáčok motora posuţe doprevázskovej polohy.
3. Nastavte najvacsiu vysku zaberu zaieho mechanizmu (06/2).
4. Zapnite Žaci mechanizmus pomocou koliskového spínača (02/5, poloha „1").
5. Pomocou ručnej páky (06/2) nastavte požadovanú vyšku záberu.
6. Rozbehnite sa so záhradným traktorom.

7.5.5.2 Žací mechanizmus pri cuvani

H UPOZORNENIE Ak sa zatlaci pedal prevodovy pre jazdu vzad, zaci mechanizmus sa vypne.

1. Stlacte tlacidlo „Kosenie pri cuvani" (02/6) a do 5 sekund zošliapnite pedál pre (04/1) jazdu vzad.
   VAROVANIE! V tripade kosenia pri cuvani hrozinebezpecnstvo urazu! Berte do uvahy prostredie v pozadi pri koseni pri cuvani! Kosenie pri cuvani iba vtedy, kej je to potrebne!

7.5.5.3 VypnutieŽaceioh mecanizmu

VAROVANIE! Nebezpečenstvo v dösledku dobiehajúcich nožov! Otáčajúci sa/dobiehajúci rezný nož moze Rozrezat' ruky a nohy! Preto držte nohy a ruky mimo dosahu reznych nastrojov!

1. Vypnite Žaci mechanizmus pomocou koliskového spínača (02/5, poloha „0").
   Zaci mechanizmus sa moze ako pri zastaveni, tak aj pochas jazdy traktora vypnut.
   VAROVANIE! Nebezpečenstvo poranenia v dosledku vymrst'ovanych predmetov! Pri prejazde nad strkom alebo drobným kamenivom moze pohybujuci sa zać mechanizmus vtiahnut predmety a nasledne ich vymrstit.
   Zaci mechanizmus vypnite vzy, ked prechadzate cz ine plochy ako je travnik.

7.5.5.4 Vyprázdnenie zberného kosa na trávu

UPOZORNENIE Ked je zberný kós na travu plny, zaznie akustický signal. Najneskór teraz by sa mal kós vyprázdnit.

Podla variantu vybavenia disponuje vás zahradny traktor elektricky ovládaným vyprázdnímen zberného kosa na trávu alebo manuálne ovládaným zberným kosom na trávu s ovládacou pákou.

Vyprázdnenie elektricky ovládaného zberného kosa na trávu

7.5.5.7 Kosenie vysokej travy

Ked'trava rastie dlhsie,ako je to bezné alebo ked je priliš vlhká, koste s vyssim nastavenim vysky zaberu. NáslednePokoste travus nižsim, normalnym nastavenim eše raz.

7.5.5.8 Udrzba reznych nozov

Postarajte sa o to, aby rezné noze boli ostre po-cas celejsezony kosenia.Zabranite tak odtrnuitiu alebo Roztrhaniu stebiel travy. Odtrhnuté stebla trvy budu na hranach hnede.Tym sa spomalirast a travnik bude viac nachylny na choroby.

Po každom použiti skontrolujte ostrost reznych nožov, ak o aj prisnaky ich opotrebenia alebo poškodenia! V pripe de potreby vyhladajte servis.
Pri yvmene nozov pouzivaje iba originale nahradne noze.

8 CISTENIE ZAHRADNEHO TRAKTORA

Na cistenie nepoužívajte vysokotlakové cistice. Vodný luc vysokotlakového cistica alebo záhradnej hadice moze viest' k poskodeniam elektrky alebo ložísk.

Dávajte pozor na to, aby zvláš' motor, prevodovka a vratné kolieska, ak o aj kompletná elektrika sa nedostali do kontaktu s vodou.

VAROVANIE! Nebezpečenstva pri Čisteni! Pri vsetkých Čistiacich pracach platí:

Odstavte motor a vytiahnite kl'uc zapalova-nia.
Vytiahnite konektor zapalovacej sviecky.
Ochranné zariadenia odstranene kvoli cisteniu sa musia po yvciisteni znova namontovat'.
NEBEZPECENSTVO POPALENIA: Zahradny traktor cistite až vtedy, ked' je vychladnuty. Motor, prevodovka a tlmič hluku su vel'mi horuce!
NEBEZPECENSTVO POREZANIA: Pri pracach na reznych nastrojoch davajte pozor na ostré noze. Pri viacbritovych zacich nastrojoch moze pohyb jederneho rezného nastroja viest' k pohybu druhého!

8.1 Cistenie zberného koša na travu

Odmontujte zberny kos na travu a vystiekajte ho zvnutra a zvonka pomocou hadice na vodu. Pev-

ne prichytené necistoty sa musia opatrne oskrabat, napriklad pomocou kefy. Zvlas' pri zbernych košoch na travu s tkaninovym pot'ahom davajte pozor na to, aby sa tkanina neposkodila.

UPOZORNENIE Zberný kôs na travu pred Čistením vyprázdnite tak, ako je to nižsie uvedeni. Plné zberný kôs na travu je prilisťažký, aby sa mohol bezpečne odobrat.

Odobratie zberného koša na travu

1. Odstavte motor.
2. Mierne nadvihnite zberný kôš na trávu.
3. Zberný kós na travu odoberte smerom hare.

Odobratie elektricky ovladaného zberného koša na travu

1. Odstavte motor.
2. Uistite sa, ze elektricky ovladany zberny kos na travu je zatvoreny.
3. Zberný kõs na travu nadvihnite (cca 30^
4. Zberný kós na travu odoberte smerom hare.

8.2 Cistenie telesa, motora a prevodovsky

Na odstránenie nečistôt a zvyškov trávy použite handru, metlicku, šteć s dlhou násadou alebo podobné.

8.3 Cistenie vyhadzovacieho kanála (18)

Pravidelným Čistením sa zaruci lakhý chod prestavenia vyšky záberu.

Vystupny kanal pozostava z dvoch do sebazasun'tych dielov. Spodny diel je pevne zaskocenydo zacieho telesa.Horny diel sa moze na cistenievytiahnut'.

1. Odstrante zberný kôš na travu.

2. Odstrante skrutky (18/1) na l'avej a pravej strane vyhadzovacieho kanála (18/2).

3. VytilhniTE vyhadzovacI canaI cez zadnU ste- nu von smerom dozadu.
4. Vycistite dokladne horny a dolny vyhadzovacikanal.
5. Vyhadzovaci kanal. zastréde do zadnej steny. Davajte pritom pozor na to, aby horny a dolny diel sa spojili Čisto.
6. Pevne ho zoskrutkujte pomocou oboch upev-novacich skrutiek.
7. Namontujte kõs na travu.

9 UDRZBA

VAROVANIE! Nebezpečenstvá pri

^ Pozri námod na obsluhu výrobcu motora

9.2 Plán mazania

Aby bolo mozné zaručit' lakhý chod pohyblivych dielov, odporucame minimálne raz za rok domazávat nasledovné miesta.

Vsetky mazané miesta vycistite pred mazanim a nastrikanim handrou. Nepouzivajte vodu, aby ste zabrani pripadnej korozii.

Mazacie miesta:

Namažte viacúcelovym tukom mazaciu hlavicu na Čape nápravy vpravo a v'avo (21).
Ulozenie prednej napravy na rame postriekajte Rozprašovacim olejom (21/1).
Ozubeny segment a pastorok riadenia na prevodovke riadenia (22)namazte viacucelovym tukom.
Valčekové ložiská a náboje na prednej a zadnej naprave (23 / 20) namazte viacúćelovým tukom.

H UPOZORNENIE Pred namazanim naprav a lozisk musia byt predne a zadné kolesá demon-tované.

Otočné miesta a ložiská: Namažte věsétky pohyblíve otočné miesta a ložiská.

9.3 Vymena kolesa

Vymena kolesa sa smie uskutočnit iba na vodorovnom a pevnom podklade.

1. Odstavte záhradny traktor a vytiahnite kluč zapalovania.
2. Celkom zošliapnite brzdový pedál (05/1) a zaistite ho zaist'ovacou pákou (05/2).
3. Zabezpečte záhradný traktor proti pohybu pomocou podkladacích klinov. Kliny podložte na strane, ktorá sa nedviha.
4. Zahradny traktor zdvihnite pomocou vchodného zdvihacieho prostriedku (napr. noznicovy zdvihák) na strane, na ktorej sa ma menit koleso. Traktor zdvihnite natol'ko, aby sa vymieñané koleso dalo vol'ne otáčat.

Pozor! Nebezpečenstvo poskodenia prístroja.

Pri dvihani davajte pozor na to, aby ste neprehli privky traktora. Zdvihaci nastroj osadzujte iba na stabilnych kovovych castiach.

1. Záhradný traktor zabezpečte na vchodnom privku podvozku pomocou stabilnej podložky (napr. hranol) tak, aby nemoholPoklesnú'ani pri skíznuti alebo preklopení zdvihacieho prostriedku.
2. Stiahnite ochranny kryt (19/1).
3. Pomocou skrutkovača odtlačte poistné podložku (19/2). Davajte pozor na to, aby sa ne-stratila.
4. Stiahnite podložku (19/3).
5. Stiahnite koleso z napravy.

Upozornenie: Pri nasuvani zadnych kolies musia dražky zalicovanych pier a zadného kolesa stát nad sebou tak, aby sa dali zalicovane perazasunut bez nasilia.

1. Nasunte podložku na napravu.
2. Zatlačte pointu podložku do dražky na náprave. Na tento učel použite pripadne kliešte, davajte pozor na to, aby ste s klieš'ami neposkodili napravu.
3. Nasunte smimateIny kryt na napravu.
4. Odstrante poistnú podložku a nechajte traktor opatrne spustit' pomocou zdvihacieho prostriedku nazem.

9.4 Šartovacia bateria

V rozsahu dodávky záhradného traktora nie je obsiahnutá nabíjáčka pre šartovaciu bateriu.

Presné označenie batérié: pozri batériovú skrinku. Šartovacia batériá sa nachadza pod ochranou kapotou motora.

Šartovacia bateria je zásadne nabita z výroby.

BezpečnostnéPokyny

VAROVANIE! Nebezpečenstvo v dösledku nesprávnj manipulácie so šartovacou ba-

teriou! Aby sa zarbranilo nebezpečenstvám vyplývajucim z nesprávneho narabania s bateriou, dodržujte nižsie uvedene poukny!

• Startovaci bateriu neskladujte v bez-prostrednej blízkosti otvoreného ohna, ne

spalujte ani nepolozte na vykurovace telesa. Hrozine nebezpecenstvo vybuchu.

• Startovaci bateriu skladujte v zimnom obdobi v chladnej,Suchej miestnosti (10 - 15^) Pri skladovani sa vyhymbaje teplotam pod bodom mrazu.
• Startovaciu batériu nenechavajte dlhsiu dobu nenabitú. Ked' sa startovacia bateria dlhsiu dobu nepouživa, mala by sa nabit' pomocou vchodnej nabijačky.
• Startovaci bateriu nerozbite. Elektrolyt (ky-selina sirova) sposobuje poleptania na po-kozke a obleceni -ihned' umyte velkym mnozstvom vody.
• Startovaciu bateriu udrziavajte Čistú. Utierajte ju iba suchou handrou. K tomu nepoužívajte vodu, benzín, riedidlá alebo podobné!
  Pripojovacie poly udrziavajte cisté a namazte tukom na poly.
  Pripojovacie polny nespajte naprozdno.

Nabijanie šartovacej batérié

Nabijanie je potrebne:

Pred uskladnenim na zimnu prestavku.
Pri dlhsej odstavke zariadenia (dlhsie aka 3 mesiace).

Na nabijanie tejto bezudržbovej a plynotesnej štavacej baterie odporucame použit'vhodnú špecialnu nabijačku (je možné zakúpit'v špecializovanom obchode).

Pred nabijanim šartovacej baterie zohladnite návod na obsluhu od vyrobcu nabijačky.

9.5 Demontណaceho mechanizmu

Na použitie traktora pri zimnej udrzbe a na vymenu klinoveho remeña trebaŽaci mechanizmus demontovat.

1. Zatlcte volant uplne smerom dola (32).
2. Odstrante zbermy kos na travu (33).
3. Demontujte vyhadzovaci kanal (18).
4. Uvolnite valcovu skrutku (34) drziaka sachty o 5-6 otacok.
5. Žaci mechanizmus spustite na najnizsie na-stavenie (35).
6. Zveste t'aznu pruzinu na zacom mechanizme (36).
7. Žaci mechanizmus postavte znova celkom hore (37).
8. Zveste kanal klinoveho remena (38).
9. Zveste klinovy remen z klinovej remenic motora (39).
10. Žací mechanizmus spustite znova na majniz-sie nastavenie (40).
11. Odstrante 4 pointné kolíky na prídržných oblukoch zhacieho mechanizmu (41).
12. Stiahnite pridrzny obluk cez svornik (41).

Pri preprave zahradného traktora pomocou transportnéch prostriedkov (napr. prives osobného automobilu), saŽaci mechanizmus musi podložit kvôli od'ahceniu zavesuŽacieho mechanizmu.

Pri preprave davajte pozor na dostatocnu nos-nost'transportneho prostriedku a vchodne zaistenie zahradneho traktora.

11 SKLADOVANIE

Záhradný traktor by sa mal odstavit's ochranou pred poveternostnymi vplyvmi, zvlást' pred vlh-kost'ou, daždom a dlhšim priamym slnečnám ziarením.

Zahradny traktor neuschovávajte s palivom v nadrži v rámci budovy, v ktorj mozu podla moins sa dostat' vypary paliva do kontaktu s otvo-renym ohnom alebo iskrami. Zahradny traktor odstavte iba v miestnostiiach, ktoré su vchodné na odstavenie motorovych vozidiel.

Opytajte sa, prosim, k tomu vasej špecializovanej dielne.

12 POMOC PRI PORUCHÁCH

POZOR! Nebezpečenstvo zranenia. Ostré a pohybujiće sa diely prístroja možu spósobit zranenia.
V priebehu udrzbarskych, osetrovacich a cis-tiacich prac vzdy nods ochranné rukavice!

UPOZORNENIE Pri poruchach, ktoré nie su uvedene v tejto tabulke alebo ktoré nemóźete odstránit sami, sa obratte na nás zákaznicky servis.

Porucha Prćiina Odstrānenie
Motor nenaskovi. Nedostatok paliva. Naplěte nádrž; skontrolujte vetranie nádrže; skontrolujte palivový filter.
	Zlé, znečistené palivo, staré pali-vo v nádrži.	Používajte vždy Čerstvé palivo z Čistych nádrží; vyčistte karburátor (zákaznicky servis).
	Vzduchový filter je znečistený. Vyčistte vzduchový filter (pozri námod na obsluhu výrobuču motora).
	Žiadna zapašovacia iskra. Vycistte sviečtu zapašovania, príp. vlož-te novú, skontrolujte kábel zapašovania, skontrolujte zapašovacie zariadenie (zá-kaznicky servis).
	V spašovacom priestore motora je príliš veλa paliva kvólì opakovanýmPokusom o Štart.	Vyskrutkujte sviečtu a vysušte ju.
Šartér nefunguje. Vybitá alebo slabá Štartovacia batériya.	Nabite šstartovaciu batériu.
	Bezpečnostný spínač na sedadle vodiča nefunguje.	Posad'te sa správné na sedadlo vodiča; spínač chybný.
	Bezpečnostný spínač na brzdo-vom pedále nefunguje.	Brzdový pedál zatlěte celkom nadol.
	Žací mechanizmus je pripojený. Vypnite Žací mechanizmus.
	Poistka na (+) kábl Štartovacej batérié.	Skontrolujte poistku, prípadne ju vymě-te.
Výkon motora slabne. Príliš vysoká alebo príliš vlhká tráva.	Upravte výšku kosenia; vytvorte volný priestor pre Žací mechanizmus krátkym cúvnutim.
	Vystupnékanál/zadné Čast'Ža-cieho systému upchaté.	Odstavte motor a vytiahnite klúč zapa-lovania! Vyčistte vystupnékanál/zadné Čast'Ža-cieho systému.
	Vzduchový filter je znečistený. Vyčistte vzduchový filter (pozri námod na obsluhu výrobuču motora).
	Nastavenie karburátrora sa ne-zhoduje.	Nechajte skontrolováť nastavenie (zá-kaznicky servis).
	Nože su silne opotrebované. Nože vyměnte (zákaznicky servis).
	Jazdná rychlost' príliš vysoká. Znižte jazdnú rychlost'.
Záhradný traktor silno vibruje.	Je poškodený Žací mechaniz-mus.	Skontrolujte Žací mechanizmus (zákaz-nicky servis).
Záhradný traktor sa nerozbieha.	Pri hydrostatickom pohone: Žiadny jazdný pohon.	Spojovaciu páku prestavte do prevádz-kovej polohy (pozri Kapitola 7.3 "Presú-vanie záhradného traktora (15, 16)", strana 260).
Porucha Prćiina Odstrányenie
Necistý záber. Nože opotrebované, neostré. Vymeñe noze	alebo ich dodatočne nab-rúste. Dodatočne nabrúsené noze vy-vážte (zákaznicky servis)!
	Nesprávnva výška kosenia. Upravte výšku kosenia.
	Príliš malé otáčky motora. Nastavte maximálne otáčky motora.
	Jazdná rychlost' príliš vysoká. Znížte jazdnú rychlost'.
	Rozdielny tlak pneumatík na ko-lesách.	Nafúkajte na správny tlak pneumatík. Na pneumatíkáché odčitajte správny tlak pneumatík.
Zberný kòš na trávu sa neplné.	Výška záberu je nestavená príliš nízko.	Upravte výšku kosenia.
	Tráva je vlhká – je ve'lmi t'ažká,aby sa mohla transportovat'vizduchovým prúdom.	Presunú't ās kosenia, kým nebude trávná plocha vysušená.
	Nože su silne opotrebované. Vymeñe noze. (dielna zákaznickeho servisu)
	Tráva príliš vysoká. Trávu COSTE VDVOH fázach:1. Priechod: max. výška kosenia2. Priechod: Želaná výška záberu.
	Tkaninové vrece upchaté – Žiad-na priepustnost' vzduchu.	Vycistit' tkanivové vrece.
	Vyhadzovací kanál/zadnú Čast'žaceho systému znečistený.	Vycistte vystupný kanál/zadnú Čast'ža-cieho systému.
Indikátor plenia ne-reaguje.	Zvyšky kosenia na páke indiká-tora naplvenia.	Odstránty zvyšky kosenia z páky indiká-tora naplvenia. Následne skontrolujte l'ahký chod.
Jazdný pohon, brzda, spojka a Žaci mecha-nizmus.		Nechajte skontrolová' výlučne v dielni zákaznickeho servisu!

12.1 Indikácia chyb na displeji a odstrańovanie chyb

Zobraze- nie	Chyba Popis chyby Odstrányenie chyby
Err 01 Spínač sedadla Elektronika Rozpozná ne- platný stav spínača sedad- la.	1. Zapnúť a vypnúť zapalovanie (pozi- cia 2)**2. Sedadlo viackrát zaťažít a odťahčit ■ Samodiagnostika, prípadne automa- tické vymazanje chyby*, ■ V opačnom prípade kontaktovat servis.
Zobrazenie	Chyba Popis chyby Odstrányenie chyby
Err 02 Brzdoń y spinač Elektronika Rozpożna ne-platny stav brzdoźvóho spí-nača.		1. Zapnú't a vypnú't zapalovanie (pozi-cia 2)**2. Viackrát stlačit brzdoźvý pedálSamodiagnostika, priadne automa-tické vymazanie chyby*,V opačnom priplinek kontaktovat'servis.
Err 03 Spínač Žaceho mechanizmu	Elektronika Rozpożna ne-platny stav spínača Žace-ho mechanizmu.	1. Zapnú't a vypnú't zapalovanie (pozi-cia 2)**2. Viackrát stlačit spínač Žaceho mechanizmuSamodiagnostika, priadne automa-tické vymazanie chyby*,V opačnom priplinek kontaktovat'servis
Err 04 Spínač koša Elektronika Rozpożna ne-platny stav spínača koša.		1. Zapnú't a vypnú't zapalovanie (pozi-cia 2)**2. Kõš viackrát otvorit' a zatvorit'Samodiagnostika, priadne automa-tické vymazanie chyby*,V opačnom priplinek kontaktovat'servis.
Err 05 Spínač prevo-dovky	Elektronika Rozpożna ne-platny stav spínača prevo-dovky.	1. Zapnú't a vypnú't zapalovanie (pozi-cia 2)**2. Viackrát stlačit pedál cúvaniaSamodiagnostika, priadne automa-tické vymazanie chyby*,V opačnom priplinek kontaktovat'servis.
Err 06 Kontaktný spi-nač vyhadzova-cieho kanála	Elektronika Rozpożna ne-platny stav spínača vyha-dzovacieho kanála.	1. Zapnú't a vypnú't zapalovanie (pozi-cia 2)**2. Vyhadzovaci kanál vypnú't a znova zapnú'TSamodiagnostika, priadne automa-tické vymazanie chyby*,V opačnom priplinek kontaktovat'servis.
Err 07 Kontaktný spi-nač Žaceho mechanizmu	Elektronika Rozpożna chyb-ny stav vystupu Žaceho mechanizmu.	1. Zapnú't a vypnú't zapalovanie (pozi-cia 1)Samodiagnostika, priadne automa-tické vymazanie chyby*,V opačnom priplinek kontaktovat'servis.
Err 08 Šartovacie relé Elektronika Rozpozná chyb-ny stav vystupu šartovacieho relé.		1. Zapnú't a vypnú't zapaflovanie (pozi-cia 1)Samodiagnostika, prípadne automa-tické ymazanie chyby*,V opačnom prípade kontaktovat servis.
Err 09 Magnetický ven-til	Elektronika motora Rozpo-zná chybný stav vystupu magnetického ventilu mo-tora.	1. Zapnú't a vypnú't zapaflovanie (pozi-cia 1)Samodiagnostika, prípadne automa-tické ymazanie chyby*,V opačnom prípade kontaktovat servis.
Err 10 Cievka zapafo-vania	Elektronika Rozpozná chyb-ný stav vystupu cievky za-pa'-ovania.	1. Zapnú't a vypnú't zapaflovanie (pozi-cia 1)Samodiagnostika, prípadne automa-tické ymazanie chyby*,V opačnom prípade kontaktovat servis.
Err 11 Interné napája-cie napätie	Elektronika Rozpozná chyb-ný stav interného vystupu napájacieho napätia.	1. Zapnú't a vypnú't zapaflovanie (pozi-cia 1)Samodiagnostika, prípadne automa-tické ymazanie chyby*,V opačnom prípade kontaktovat servis.
Err 12 Kontrola inter-neho napájacie-ho napätia	Elektronika Rozpozná chyb-ný stav internetj kontroly napájacieho napätia.	1. Zapnú't a vypnú't zapaflovanie (pozi-cia 1)Samodiagnostika, prípadne automa-tické ymazanie chyby*,V opačnom prípade kontaktovat servis.
*: Pritom zhasne displej na cca 4 sekundy.**: Vymazanie chyby stlačením tlacidla R (03/13).

13 ZAKAZNICKY SERVIS

V priade otazok k zaruke, oprave alebo nahradnym dielom sa obrat'te, prosim, na njblizsi ser

vis AL-KO. Tento najdete na internete na nasledovnej adrese:

Pripadne chyby materialu alebo vyrobné chyby na zariadení odstránime poças zákonnej premlcacej lehoty pre nárok na nahradu skody podla násho vyberu opravou alebo vymenou. Premlcacia lehota sa určuje vždy podla právnych predpisov krajiny, v ktorey bolo zariadenie zakupné.

Nárok na uplatnenie záruky akceptujeme len pri:

dodrziavatePokynytohto nadvu npouzitie
odbornom zaobchadzani so zariadenim
používaní originánych náhradnych dielov

Nárok na uplatnenie záruky zaníká ak:

poskodenia laku, ktoré vyplývajú z normálneho opotrebovania
diely podliehajuce opotrebeniu, ktoré su na karte nahradnych dielov označene rámčekom xxxxx (x)
Spalovacie motory (tu platia zaručné podmienky prislušného vyrobcu motora)

Záručná doba začina plynút odo dña zakúpenia zariadenia prvym koncovym oderatelem. Rozhodujuci je datum na doklade o zakúpení zariadenia. S týmto vyhlasením o záruke a s originálnym dokladom o zakúpení zariadenia sa obratte na svojho predajcu alebo na najblžsí autorizovaný zákaznicky servis. Zákonné nároky kupujúceho voci predávajucemu vyplvjuce z chyb vyrobku dostavaju týmto vyhlasením nedotknute.

AZ EREDETİ KEZELÉSI UTMUTATÖ FORDITASA

Tartalomjegyzék
