NAVODILA ZA UPORABO Solo T 23125.2 HD V2 SD AL-KO

3 Varnostni napotki 145
4Razpakiranje in montaza traktorja 146

5 Upravljalni elementi 146

5.1 Standardna armaturna plošča (02) .... 146
5.2 Armaturna plošča z zaslonom (03) ....146

5.2.1 Funkcijski tipke in prikaz na za-slonu 147
5.2.2 Kontrolne lucke 147

5.3 Zavorni pedal in pedal sklopke (05) ...148
5.4 Upravljanje menjalnika (hitrost vo-znje) (04) 148

5.5 Nožni hidrostaticni menjalnik (04, 05) 148
5.6 Upravljanje kosilne naprave (06) 148

6 Zagon. 149

6.1 Preverjanje kosilne naprave 149
6.2 Tocenje olja 149
6.3 Točenje goriva (09) 149
6.4 Preverjanje tlaka v pnevmatikah 149
6.5 Montaza košare za travo (10-13) .........149
6.6 Preverjanje varnostnih naprav 150

6.6.1 Preverjanje kontaktnegastikala zavore 150

6.6.2 Preverjanje kontaktnega stikala kosilne naprave. 150
6.6.3 Preverjanje kontaktnegastikala sedeza 150
6.6.4 Preverjanje kontaktnegastikala kosare za travo 150
6.6.5 Preverjanje kontaktnegastikala izmetalnegakanalal

7 Upravljanje traktorja 150

7.1 Osnovni pripravljalni ukrepi 151
7.2 Uporaba pribora. 151
7.3 Potiskanje traktorske kosilnice (15, 16) 151
7.4 Zagon in zaustavitev motorja. 151
7.5 Voznja s traktorjem 151

7.5.1 Priprava voznje pri temperaturah pod 10^ 152
7.5.2 Voznja z noznim hidrostaticnim menjalnikom 152
7.5.3 Voznja s tempomatom 152
7.5.4 Voznja in kosnja na nagibih 152
7.5.5 Kosnja traktorsko kosilnico.....152

8 Cišćenje traktorske kosilnice. 153

8.1 Cischenje koare za travo 154
8.2 Cišćenje ohišja, motorja in menjalni-ka 154

8.3 Cischenje izmetalnega kanala (18) .........154

9Vzdrzevanje. 154

9.1 Načrt vždrževanja. 154
9.2 Načrt mazanja 155
9.3 Menjava koles 155
9.4 Akumulatorski zaganjalnik 156
9.5 Demontaža kosilne naprave 157
9.6 Zamenjava klinastega jermena... 157

10 Transport. 157
11 Skladišenje 157
12 Pomoč pri motnjah 157
12.1 Prikaz napak na zaslonu in odpravljanje napak 159

13 Servisna sluzba/servis 161
14 Garancija 161

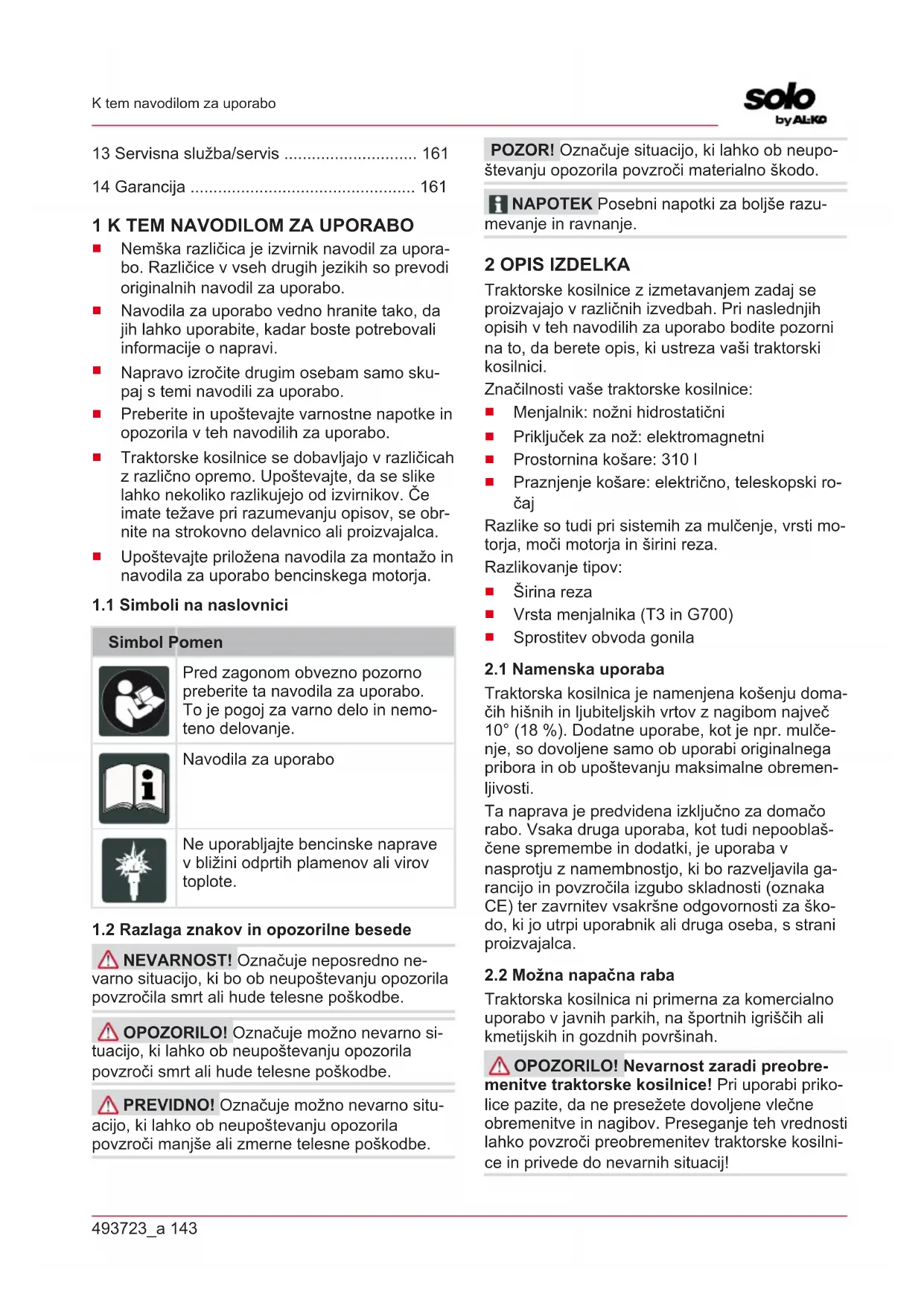

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacione o napravi.
- Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.
Traktorske kosilnice se dobavljajo v razlicichah z razlicno opremo. Upostevajte, da se slike lahko nekoliko razlikujujo od izvirnikov. Ce imate tezave pri razumevanju opisov, se obrnite na strokovno delavnico ali proizvajalca.
Upostevajte prilozena navodila za montazo in navodila za uporabo bencinskega motorja.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoto delovanje.

Navodila za uporabo

Ne uporabljajte bencinske naprave v blizini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

NEVARNOST! Oznacuje reposredno nevarno situaciono, ki bo ob neuostoceanju opozorila povzrocila smrt ali hude telesne poskodbe.
OPOZORILO! Oznacuje mozno nevarno situacion, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne poskodbe.
PREVIDNO! Oznacuje mozno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne poskodbe.

POZOR! Oznacuje situaciono, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK Posebni napotki za bolje razumevanje in ravnanje.

2 OPIS IZDELKA

Traktorske kosilnice z izmetavanjem zadaj se proizvajajo v razlicnih izvedbah. Pri naslednjih opisih v teh navodilih za uporabo bodite pozorni na to, da berete opis, ki ustreza vaši traktorski kosilnici.

Značilnosti vase traktorske kosilnice:

Menjalnik: nožni hidrostaticni
Prikluček za nož: elektromagnetni
Prostornina košare: 310 I
Praznjenje kosare: elektricno, teleskopski ročaj

Razlike so tudi pri sistemih za mulcenje, vrsti motorja, moci motorja in sirini reza.

Razlikovanje tipov:

Sirina reza
Vrsta menjalnika (T3 in G700)
Sprostitev obvoda gonila

2.1 Namenska uporaba

Traktorska kosilnica je namenjena košenju domačih hišnih inljubiteljskih vrtov z nagibom majveč 10° (18%). Dodatne uporabe, kot je npr. mulčenje, so dovoljene samo ob uporabi originalnegapribora in ob upoštevanju maksimalne obremenljivosti.

Ta naprava je predvidena izključno za domaco rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakrsne odgovornosti za škodo, ki jo utpri uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna napačna raba

Traktorska kosilnica ni primerna za komercialno uporabo v javnih parkih, na športnih igriscih ali kmetijskih in gozdnih povrsinah.

OPOZORILO! Nevarnost zaradi preobremenitve traktorske kosilnice! Pri uporabi prikolice pazite, da ne presezete dovoljene vlechne obretenitve in nagibov. Preseganje teh vrednosti lahko povzroci preobrenimenitev traktorske kosilnice in privede do nevarnih situacij!

NAPOTEK Upostevajte, da traktorska kosil-nica nima prometnega dovoljenja in je ne smete voziti po javnih cestah!

2.3 Simboli na napravi

Pred zagonom preberite navodila za uporabo!

Med kosnjo se morajo druge osebe, zlasti otroci in zivali, umakniti iz delovnega območja.

Pred vzdrrzevalnimi deli in popravili izvlecite kljuc za vzig!

Pozor - nevarnost! Z rokami in nogami ne segajte v blizino rezil!

Ne vozite na nagibih vec kot 10^ (18%) !

Nevarnost: Ne vstopajte!

Nevarnost opeklin zaradi vrocih povrsin!

2.4 Varnostne naprave in zašcita

Vsakrsna uporaba z odstranjenimi ali spremenjenimi zašcitnimi napravami je prepovedana.

Med zašcitnimi napravami so predvsem:

Kontaktno stikalo zavor
Kontaktno stikalo kosilne naprave
Kontaktno stikalo kosare za travo

Kontaktno stikalo za sedež
Pokrovi kosilne naprave
Kontaktno stikalo izmetalnega kanala

2.5 Pregled izdelka (01)

St. Sestavni del

1 Volan
2 Armaturna plošča
3 Zavorni pedal
4 Pokrov motorja
5 Upravljanje menjalnika vzvratno
6 Upravljanje menjalnika naprej
7 Kosilna naprava
8 Nastavitev visine reza
9 Obvod gonila
10 Tipalo košare za travo
11 Aktiviranje kosare
12 Kosara za travo
13 Voznikov sedež
14 Elektricno aktiviranje kosare
15 Blokirna ročica za zavorni pedal
16 Ročica temporomata

• Izvedba se razlikuje in je odvisna od modela

2.6 Moznost «smart Cockpit« (43)*

• Ce ni dobavljena, lahko moznost »smart Cockpit« narocite naknadno.

S >smart Cockpit in vašim pametnim Telefonom z Bluetooth in aplikácijo AL-KO inTOUCH bistveno izboljsate raven udobja pri upravljanju vase Premium traktorske kosilnice.

Z vticem USB za polnjenje >smart Cockpit<ahko med voznjo polnite vaš pametni Telefon. Če ima vaš pametni Telefon možnost induktivnega polnjenja, lahko dodatno narocite razsritveni modul za induktivno polnjenje.

Stopite v stik z vašim dobaviteljem.

POZOR! Nevarnost unicenja vezja. Če odklo-pite baterijo zaganjalnika pri delujovi traktorski kosilnici, lahko unicite vezje elektronike »smart Cockpit«.

Obrnite ključ za vžig v položaj «0« (izklopite vžig), preden odklopite baterijo zaganjalnika.
Nikoli ne uporabljajte traktorske kosilnice brez baterije zaganjalnika.

2.6.1 Brežični modul Bluetooth in aplikacija AL-KO inTOUCH

Možnost «smart Cockpit« je opremljena z brezžićnim modulom Bluetooth. Modul omogoca brezćno povezavo vašega pametnega Telefona s traktorsko kosilnico.

Prva povezava je mogoça do 60 sekund po tem, ko obrnete ključ za vžig v poljubni položaj (I, II ali III).

Po prvi povezavi se je mogoče kadarkoli povezati z brežičin modulom Bluetooth, ko je traktor vklopljen.

Aplikacija AL-KO inTOUCH

Vas pametni Telefon potrebuje internetno povezavo, da namestite aplikacio AL-KO inTOUCH in uporabljate internetne funkcije. Internetno povezavo pametni Telefon vzpostavi prek mobilnega omrežja ali WLAN.

Aplikacija AL-KO inTOUCH je za naprave Android na voljo v Google Play Store in za naprave iOS v Apple App Store:

https://alko-garden.com/smart-connect/

Skenirajte to QR-kodo, da izveste, kako namesti te applikaciono AL-KO inTOUCH na vaš pametni telefon in prejemate vec informacij na vašo napravo. Na ta način lahko vašo pametno napravo tudi povežete z internetom.

1. ZaZenite aplikacijo AL-KO inTOUCH.
2. Ustvarite uporabniski račun v «Registraracija« ali se prijavite z ze obstojecim računom v «Prijava«. Če ste se pred tem ze registrirali v naši spljetni trgovini, lahko uporabite ta uporabniski račun.
3. Vnesite novo napravo v »Dodaj novo napravov.

4. Sledite nadaljnJim navodilom.

5. Če ima vaša naprava možnost pametne po-vezave «smart-connect«, zaženite pomočni-ka «smart-connect« v blizini naprave.

6. Sledite nadalnjim navodilom.

V primeru motenj pri delovanju traktorske kosilnice vam lahko pomaga trgovec prek applikacije AL-KO inTOUCH. Za to morate trgovcu odobriti dostop v applikaciji AL-KO inTOUCH.

NAPOTEK Posodobitve applikacije AL-KO int-TOUCH App se samodejno prenesejo prek interneta (FOTA: Firmwareupdate Over The Air).

2.6.2 Dejanja v sistemas pametnegadoma/ vrta Smart Home / Smart Garden (IFTTT)

V applikaciji AL-KO inTOUCH Iahko sprozite do 3 dejanja IFTTT (IFTTT: If This Then That, ce to potem tisto). Na https://ifttt.com/ morate vnaprej dolociti ta dejanja (npr. upravljanje naprav v sistmu «Smart Home« ali «Smart Garden«, vklop za-livanja, odpiranje garaznih vrat). Dejanja IFTTT so v skladu z naročniškim modelom ponudnika lahko brezplačna ali plačljiva.

NAPOTEK Podrobne informacije o IFTTT so na voljo na:

• Otroci in druge osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati.
  Upostevajte lokalne predpise o minimali starosti upravljavca.
  Poucite otroke in mladostnike, da se ne igrajo z napravo.
  Kositeismo pri dnevni svetlobi ali dobri umetni osvetljavi.
  Poskrbite, da v območju nevarnosti ne bo drugih oseb.
  Uporabnik je odgovoren za nesrece drugih oseb in njihove lastnine.
  Uporabljajte samo originalne nadomestne dele in originalno dodatno opremo.
  Napravo mora popraviti proizvajalec oz. ena njegovih servisnih sluzb.
  Nositi je treba zašcitu sulha.
  Traktorska kosilnica nima prometnegadovoljenja, zato je ne smete voziti po javnih poteh in cestah.
  Ne kosite med nevihto. Ni zašcite pred udarom strele.

Na napravi ni dovoljeno prevažati potnikov.
Ne kosite na nagibih vec kot 10^ (18%) .
- Ce ste zaužili alkohol, zdravila, ki vlivajo na sposobnost odzivanja, ali poživila, s to traktorsko kosilnico in/ali z nano pritrjenimi priključki ne smete delati.
Vedno rahljajte prechno na pobocje.
Upostevajte krajevne komunalno dovoljene case uporabe.
Traktorska kosilnica lahko zaradi lastne teze povzroci hude telesne poskodbe. Pri nalaganju in razkladanju traktorske kosilnice za transport v vozilu ali prikolici bodite posebno previdni.
Te traktorske kosilnice ni dovoljeno vleci. Za transport po javinh cestah uporabite ustrezno vozilo.
Ne uporabljaje traktorske kosilnice v slabo prezračevanih delovnih območjih (npr. v garaži). Izpusti vsebujejo strupeni ogljikov monoksid in druge škodljive snovi.

4 RAZPAKIRANJE IN MONTAZA TRAKTORJA

Pri razpakiranju in montaži traktorja upostevajte priložena navodila za montažo.

NAPOTEK Upostevajte tudi prilozena navodila za uporabo bencinskega motorja.

OPOZORILO! Nevarnost zaradi nepolne montaze! Traktorske kosilnice ne smete uporabljati, dokler ni popolnama montirana! Opravite vsa montažna dela, opisana v navodilih za montazo. V primeru nejasnosti se s strokovjakom posvetujte o pravlni izvedbi montaze! Preverite, ali so vse varnostne in zašcitne naprave montirane in delujuce!

5 UPRAVLJALNI ELEMENTI

V nadaljevanju so opisani upravljalni elementi traktorske kosilnice z izmetavanjem zadaj. Bodite pozorni na to, da berete opis, ki ustreza vaši traktorski kosilnici.

5.1 Standardna armaturna plošča (02)

V nadaljevanju so pojasnjeni elementi standardne armaturne plošće.

Regulacija stevila vrtljajev motorja

NAPOTEK Upostevajte, da aktiviranje regula-torja med voznjo vpliva na hitrost!

Regulator z vgrajeno loputo za zagon:

Če premaknete regulator (02/2), se število vrtljajev motorja poveča ali zmanjša. V majvisjem položaju se vklopi loputa za zagon.

Vklop lopute za zagon: Regulator potisnite popolnama naviggor do oznake lopute za zagon. Ta položaj uporabljaje izključno za zagon motorja.

Napoteck: Nekatere razlicice traktorjev imajo locen gumb za loputo za zagon (02/1) na armaturi. V tem primerus je treba tegaa socasno povleci ob zagonu traktorja. Ko se motor zažene, gumb počasi znova potisnite nazaj!

Kosnja: V tem položaju motor deluje z največjim številom vrtljajev.

Prazen tek: V tem položaju motor deluje
z majmanjsim stevilom vrtljajev.

Ključavnica za vžig (02/4)

Položaj Namen

0 Izklopi motor. Kljuc za vžig lahko odstranite.

I Vklopi Žaromete. Po zagonu motorja se Žarometi vklo- pijo v tem požaju.

II To je delovni požaj, ko motor delu- je.

III To je požaj za zagon motorja. Takoj ko je motor zagnan, spustite ključ. Nato se vrne v delovni požaj II.

5.2 Armaturna plošca zzaslonom (03)

To poglavje preberite, ce je vaša traktorska kosilnica opremljena s prikazovalnikom nad standardno armaturno plošć.

5.2.1 Funkcijske tipke in prikaz nazaslonu

Polo-žaj	Oznaka Name
03/2 Na zaslonu se prikazujejo:	■ Dnevne ure obratovanja (prikaz z enam decimalnim mestom) Napotec: Dnevne ure obratovanja so prikazane z decimalnimi vrednostmi (1,5 h = 1 h 30 min). ali ■ Skupne ure obratovanja (prikaz brez decimalnih mest) Napotec: Skupne ure obratovanja se začnejo šteti takoj, ko se ključ za vžig obrne v položaj I.
03/5 Za preklop prikaza na zaslonu:	■ Skupne ure obratovanja ■ Dnevne ure obratovanja ■ Napetost baterije Napotec: Če ključ za vžig ostane v ključavnici v položaju «I«, se šteti skupnih ur obratovanja nadalujue.
03/13 Ponastavitev dnevnih ur obratovanja na «0«. ■	Napotec: Na «0« lahko ponastavite samo dnevne ure obratovna, skupnih ur pa ne.

5.2.2 Kontrolne lucke

Polo-žaj	Oznaka Prikaz sveti:
03/1		med delovanjem motorja: pri okvari ali izpraznitvi baterije zaganjalnika. Kabelski vod med motorjem in baterijo je prekinjen. Varovalka je okvarjena (15 A – modra). Generator na motorju je v okvari. med mirovanjem motorja: pri izpraznjeni bateriji zaganjalnika. Napotec: Če sveti ta prikaz, pošćite servisno delavnico!
03/3 ko je košara za travo polna.		Izpraznite košaro za travo.
03/4 ko je kosilna naprava vklopljena.
03/6 ko je kosilna naprava sprešćena za vžvratno vožnjo.
03/7 pri dvignjeni košari za travo		ali Če košara ni pravilno zaphta.
03/8 pri vklopljenih Žarometih.
03/9 ko je zavora aktivirana ali blokirana.
03/10 ko je količina goriva v rezervaarju le še približno 1,5 litra.
03/11 Če raven olja ne dosega določene ravni.
03/12 Če voznik traktorja sestopi pri: delujočem motorju (zavora je blokirana)

5.3 Zavorni pedal in pedal sklopke (05)

Zavora: Ko popolnama pritisnete zavorni pedal (05/1) navzdol, se na gonilu aktivira zavora in traktor zavira.
Parkirna zavora: Ce pri popolnama navzdol pritisnjenem zavornem pedalu (05/1) povlečete blokirno ročico (05/2) navzgor, se zavora zaklene. Ce zeilite zavoro sprostiti, znova pritisnite zavorni pedal navzdol.

Smer vo- žnje	Opis
Naprej Če	želite voziti naprej, pritisnite des- ni pedal (04/2).
Vzvratno Če	želite voziti vzvratno, pritisnite levi pedal (04/1). Napotek: Če je pritisnjen samo pe- dal za vzvratno vožnjo, se kosilna naprava izklopi. Košnja pri vožnji vzvratno: glejte Poglavje 7.5.5 "Košnja s traktorsko kosilnico", stran 152.

5.5 Nožni hidrostatici menjalnik (04, 05)

Nožni hidrostaticni menjalnik se upravlja prek dveh pedalov (04/1 in 04/2).

Pri speljevanju najprej pri delujočem motorju spustite parkirno zavoro (05/2), nato pritisnite pedal (04/2) za vožnjo naprej ali pedal (04/1) za vožnjo v vžratini smeri. Kolikor dlje pritisnete pedal, toliko hitreje vozite v izbrani smeri.

Voznja naprej: Na desni strani pritisnite zunanji pedal (04/2).

Vzvratna voznja: Na desni strani pritisnite notranji pedal (04/1).

5.6 Upravljanje kosilne naprave (06)

Nastavitev visine reza

Kosilno napravo traktorja je z ročico (06/2) desno od voznikovega sedeža mogoče prestaviti v različne visinske stopnje.

1. Premaknite nastavitveno rocico (06/2) v zeeleni smeri. Premik rocice navzdol pomeni manjso visino reza, premik rocice navzgor pomeni vecjo visino reza.

Vklop kosilne naprave

Elektrčni vklop: V območju armaturne plošće je stikalo (02/5). Z njim vklopite kosilno napravo (tj. položaj «1«).

6 ZAGON

OPOZORILO! Nevarnost zaradi nepopolne montaze! Traktorske kosilnice ne smete uporabljati, dokler ni popolnama montirana! Opravite vsa montažna dela, opisana v navodilih za montazo. V primeru nejasnosti se s strokovnjakom posvetujte o pravilni izvedbi montaze! Preverite, ali so vse varnostne in zašitne naprave montirane in delujuce!

6.1 Preverjanje kosilne naprave

Pred uporabo obvezno preglejte, ali so rezalna orodja, pritrdilni vijaki in celotna rezalna enota obrabljeni ali poskodovani. Za preprecevanje neravnotezja je treba obrabljene ali poskodovane noze zamenjati z novimi.

6.2 Točenje olja

Pred prvim zagonom je treba v motor natočiti olje. V ta namen upostevajte navodila proizvajalca motorja. Upostevajte tudi, da je treba raven olja redno preverjati in po potrebi doliti olje.

Za tocenje uporabljaje primeren lijak ali polnilno cev, da se gorivo ne razljie na motor, ohijse ali zemljo.

Iz varnostnih razlogov je trebaPokrov rezervaarja za bencin in druge priključke rezervaarja v primeru poškodb zamenjati.

V primeru prelivanja goriva motorja ne smete zagnati. Traktor morate umakniti z mesta, one-snaženega z gorivom, razlito gorivo pa vpiti oz. obrisati s krpo s tal, z motorja in ohiša.

Izogibajte se vsakrsnemu poskusu zagona, dokler ostanki goriva ne izhlapijo.

Gorivo hranite izključno v za to predvidenih posodah.

Uporabljaje neosvincen bencin, min. z oktanskim stevilom 91.

Polnjenje rezervaarja

1. Po potrebi izklopite motor in zaradi varnosti izvlecite ključ za vžig.
2. Pocakajte, da se motor nekoliko pohladi (nevarnost eksplozije zaradi vziga goriva).

3. PritisnitePokrov za zapiranje rezervaorjara (09/1).

4. ZasukajtePokrov za zapiranje rezervaorja (09/1)navzgor.Pokrov za zapiranje rezervaorja (09/1)se sprosti.

5. Odpritek: Prepreci te czmerno polnjenje posode za qorivo!
6. ZapritePokrovrezervojara (09/2).
7. ZapritePokrov za zapiranje rezervojarja (09/1) tako, da se zaskovi.

6.4 Preverjanje tlaka v pnevmatikah

Redno preverjaje tlak v pnevmatikah.
Na pnevmatikah odcitajte potreben tlak (priporoceno 1 bar).

NAPOTEK 1 PSI = 0,07 bara.

Z obicajno nozno tlacilko je mogoce preveriti tlak v pnevmatikah in po potrebi dodati zrak.

6.5 Montaža kosare za travo (10-13)

Traktorske kosilnice se dobavljao s kosaro za travo. Upostevajte, da se slike lahko nekoliko razlikujejo od izvirnikov.

Nastavitev javljalnika ravni napoljenosti košare za travo

Javljalnik ravni napoljenosti prek troblje sporovi, kdaj je treba kosaro za travo izprazniti.

Javljalinik ravni napoljenosti je mogoce nastaviti v 6 položajev glede na stanje rezanega materia-la. Pri suhem rezanem materialu potisnite javljalinik ravni napoljenosti v manjse položaje. Pri mokrem ali vlažnem rezanem materialu nastavite javljalinik ravni napoljenosti v daljse položaje. To vpliva na polnjenje kosare za travo.

1. Izklopite motor (glejte Poglavje 7.4 "Zagon in zaustavitev motorja", stran 151).
2. Snemite kosaro za travo (glejte Poglavje 8.1 "Ciscenje kosare za travo", stran 154).
3. Nastavite javljalnik ravni napoljenosti (10/1) na rezalni material (10/a), da se zaklene vŽelenem položaju.
4. Znova obesite kosaro za travo.

Vpenjanekosareza travo

1. Držite kosaro za travo z eno roko na ročaju kosare (11/1) in z drugo roko na držalni odprtinì na zadnji strani (11/2).

2. Položite kosaro za travo simetrično na vodilo (11/3).

3. Z drugo roko rahlo privzdignite kosaro za travo naprej (12), da se sprendji del kosare za travo zaskovi.

4. Nato znovazasukajte kosaro za travonavzdol (13/a).
5. Preverite, ali je kosara za travo pravilno namescena.

6.6 Preverjanje varnostnih naprav

Pred vsakim zagonom traktorske kosilnice je treba preveriti varnostne naprave.

OPOZORILO! Nevarnost pri preverjanju varnostnih naprav! Varnostne naprave je dovoljeno upravljati samo z voznikovega sedeza in kadar v blizini ni drugih oseb aliŽivali!

Vsa preverjanja opravite na ravnem terenu, da se traktor ne more nenadzorovano odkotaliti.

6.6.1 Preverjanje kontaktnega stikala zavore Kontaktno stikalo zavore zagotavlja, da motorjani mogoce zagnati, ce zavora ni aktivirana.

1. Motor je izklopljen.
2. Usedite se na voznikov sedež.
3. Pritisnite zavorni pedal (05/1), da sprostite parkirno zavoro.
4. Poskusite zagnati motor (ključ za vžig v položaju III).

NAPOTEK Motor se ne sme zagnat!

6.6.2 Preverjanje kontaktnega stikala kosilne naprave

Kontaktno stikalo kosilne naprave zagotavlja, da se motor ne zažene, ko je kosilna naprava aktivirana.

1. Motor je izklopljen.
2. Usedite se na voznikov sedež.
3. Pritisnite zavorni pedal (05/1) in aktivirajte parkirno zavoro (05/2).
4. Vklopite kosilno napravo (02/5, položaj «1«).
5. Poskusite zagnati motor (ključ za vžig v položaju III).

NAPOTEK Motor se ne sme zagnati!

6.6.3 Preverjanje kontaktnegastikala sedeža

Kontaktno stikalo sedeža zagotavlja, da se motor izklopi, takoj ko pri vklopljeni kosilni naprvi na voznikovem sedežu nihce vec ne sedi.

1. Usedite se na voznikov sedež.

2. Pritisnite zavorni pedal (05/1) in aktivirajte parkirno zavoro (05/2).

3. Zaženite motor in ga pustite delovati z najvecJim stevilom vrtljajev.
4. Vklopite kosilno napravo (02/5, položaj «1«).
5. Dvignite se (ne sestopajte), da razbremenite sedež.

NAPOTEK Motor se mora izklopiti!

6.6.4 Preverjanje kontaktnega stikala kosare za travo

Kontaktno stikalo kosare za travo zagotavlja, da se motor izklopi, takoj ko kosara za travo pri vklopljeni kosilni napravo ni pravilno vpeta.

1. Usedite se na voznikov sedež.
2. Pritisnite zavorni pedal (05/1) in aktivirajte parkirno zavoro (05/2).
3. Zaženite motor in ga pustite delovati z največjim stevilom vrtljajev.
4. Vklopite kosilno napravo (02/5, połozaj «1«).
5. Rahlo privzdignite prazno kosaro za travo ali sprozite stikalo za odpiranje.

NAPOTEK Motor se mora izklopiti!

6.6.5 Preverjanje kontaktnegastikala izmetalnegakanala

Kontaktno stikalo izmetalnega kanala zagotavlja, da traktorske kosilnice z demontiranim izmetal-nim kanalom ni mogoce zagnati.

1. Snemite kosaro za travo.
2. Odstranite izmetalni kanal (18/2).
3. Usedite se na voznikov sedež.
4. Pritisnite zavorni pedal (05/1) in aktivirajte parkirno zavoro (05/2).
5. ZaZenite motor.

NAPOTEK Motor se ne sme zagnati!

7 UPRAVLJANJE TRAKTORJA

OPOZORILO! Nevarnosti zaradi nezadostega znanja o traktorski kosilnici! Pred začetakom skrbno preberite navodila za uporabo! Posebno pozornostnamenite varnostnim napokom! Vestno opravite vsa montažna dela in vsadela za zagon. V primeru nejasnosti se posvetujte s proizvajalcem!

Med kosnjo vedno nosite trdne cevlje in dolge hlace. Nikoli ne kosite bosi ali v odprtih sandalih.
Temeljito preverite teren, na katerem boste uporabili traktorsko kosilnico. Odstranite vse kamne, palice, zice, kosti in druge tujke, ki bi jih kosilna naprava lahko zagrabila in odvrgla. Na tujke bodite pozorni tud med kosnjo.
Opravite vsa dela, opisana v napotkih za zagon. To še posebej velja za preverjanje varnostnih naprav.
Za vlecenje bremen uporabljajte samopriklop! Ne prekoračite podprte obretenitve.
Transport predmetov na traktorski kosilnici ni dovoljen!

7.2 Uporaba pribora

OPOZORILO! Nevarnost zaradi neustreznegapribora ali napacne uporabe pribora! Vedno uporablajte samo originalni pribor proizvajalca traktorja! Upostevalje predpise za uporabo v vsakokrat prilozhenih navodilih za uporabo!

Uporaba neodobrenega pribora ali napacna uporaba pribora lahko povzroci velike nevarnosti zaupravljavca in druge osebe. Lahko pride do preobremenitve traktorske kosilnice. To lahko povzroci hude nesrece.

7.3 Potiskanje traktorske kosilnice (15, 16)

PREVIDNO! Nevarnost pri potiskanju na nagibu! Traktorsko kosilnico potiskajte samo po vodoravnih povrsinah! Na nagibih se lahko traktorska kosilnica nenadzorovano opdelje navzdol.

Pri noznek hem hidrostatičnek menjalniku

Obvodna ročica (15/1) je v ohišju zadnjega des-nega kolesa.

Odklepanje obvoda pri gonilu T3 (tip: T15, T16, T18):

1. Rocico obvoda (15/1) izvlecite in jo obesite navzgor (16).
2. Sprostite zavoro.
   Traktor sedaj lahko potiskate.
   Odklepanje obvoda pri gonilu G700 (tip: T20, T23):
3. Porinite ročico obvoda (15/1) navznoter in jo obesite navzgor (16).
4. Sprostite zavoro.
   Traktor sedaj lahko potiskate.

7.4 Zagon in zaustavitev motorja

ZaZenite motor

1. Sedite na voznikov sedež.
2. Popolnama pritisnite pedal zavore/sklopke (05/1) na levi strani in ga blokirajte z blokirno rocico (05/2).
3. Prepričajte se, da kosilna naprava NI vklopljena. Pri tem preverite položaj klecnega stikala (02/5, položaj 0).
4. Premaknite regulator (02/2) stevila vrtljajev motorja v zgornji položaj. Ovisno od razlicice opreme je tam oznaka za loputo za zagon. Ce ni, povlecite locen gumb za loputo za zagon (02/1).
5. Vstavite ključ za vžig v ključavnico za vžig (02/4).
6. Obrnite ključ za vžig v položaj «Ill« in ga za-držite v tem položaju, dokler se motor ne za-zene.

Napotec: Za zašcito akumulatorskega zaganjalnika poskus zagona ne sme trajati več kot pribl. 5 sekund.

1. Nato spustite ključ za vžig, ki samodejno skoči v položaj «II«.
2. Premaknite regulator (02/2) za stevilo vrtlajaev motorja v delovni položaj. Pri razlicici opreme z gumbom za loputo za zagon le-tega znova potisnite nazaj (02/1).

Izklopite motor

1. Izklopite kosilno napravo (02/5).
2. Nastavite regulator (02/2) stevila vrtljajev motorja v položaj za prazni tek.
3. Pritisnite zavorni pedal (05/1) in ga blokirajte z blokirno rocico (05/2).
4. Obrnite ključ za vžig (02/4) v položaj »0«.
5. Izvlecite ključ za vžig.

OPOZORILO! Nevarnost zaradi vrocega

motorja! Pri zaustavitvi motorja poskrbite, da vroci deli motorja (npr. zvočna izolacija) ne morejo vžgati predmetov ali materialov v blizini!

7.5 Voznja straktorjem

OPOZORILO! Nevarnost zaradi neprilagojene hitrosti! Zlasti na začetku vozite počasi, da se privadite na način vožnje in zaviranje traktorja! Pred vsako spremembo hitrosti je treba hitrost vožnje zmanjsati, da ima voznik v vsakem trenutku nadzor nad obnašanjem traktorske kosilnice in da se le-ta pri tem ne more prekucniti!

NAPOTEK Upostevajte tudi prilozena navodila za uporabo bencinskega motorja.

1. Prepričajte se, da kosilna naprava NI vklopljena. Pri tem preverite klecno stikalo (02/5, položaj 0
2. Zaženite motor in ga pustite delovati pribl. 30 sekund, da se optimizira viskoznost olja menjalnika. Nato lahko vozite traktor. Kosilno napravo vklopite šele po nekajminutnem delovanju motorja.

7.5.2 Vožnja z nožnim hidrostaticnim menjalnikom

1. Pritisnite zavorni pedal (05/1) in ga blokirajte z blokirno rocico (05/2).
2. Nastavite kosilno napravo na najvecjo visino reza (06/2).
3. ZaZenite motor.
4. Aktivirajte zavoro (05/1).
5. Pocasi pritiskajte na stopalko za zeeleno smer voznje:

Naprej:stopalka (04/2)
Vzvratno:stopalka (04/1)

1. Kolikor dlje pritisnete pedal, toliko hitreje se traktor premika v izbrani smeri.
2. Za zaustavitev sprostite stopalko in pritisnite zavorni pedal (05/1).

NAPOTEK Vsakič ko zapustite traktor, vedno aktivirajte blokirno ročico pri pritisjenem zavornem pedalu, da se traktor ne odpelje!

7.5.3 Vožnja s tempomatom

NAPOTEK Tempomat je mogoce vklopiti sa-mo pri voznji naprej. Ce sprozite zavoro, se tem-pomat samodejno izklopi.

Vklop/izklop tempomata:

Zasukajte ročico (02/3) navzgor. Tempomat se vklopi.
Zasukajte rocico (02/3) navzdol. Tempomat se izklopi.

OPOZORILO! Nevarnost zaradi napak pri voznji na nagibih! Pri voznji na nagibih morate biti posebno previdni! Ni «varnega« nagiba. V ta namen upostevejte zlasti naslednje napotke za varnost! Ce se hocejo kolesa obriniti ali ce se vozilo pri voznji na nagibu zagozdi, odklopite kosilno napravo in priklopne naprave. Nato zapustite nagib s pocasno voznjo naravnost! Ce je posoda za travo polna, se poveca nevarnost, da se traktorska kosilnica zaradi teze prekucne!

Ne vozite na nagibih vec kot 10^ (18%). Primer: to ustreza 18 cm visinske razlike na meter dolzine.
Ne vozite sunkovito.
Ne zavirajte sunkovito.
Vzdrujte majhno hitrost voznje.
Ne vozite precno na nagib.
Ne pospešujte Čezmerno.
Ne zavijajte sunkovito.

7.5.5 Kosnja's traktorsko kosilnico

Za cisto kosnjo je treba hitrost voznje prilagoditi lastnostim trave. Pri kosnji izberite najvec 2/3 maksimalne mozehitrosti voznje na pedalu. Maksimalna hitrost traktorja je prilagojena izkljućno za voznjo brez vklopljene kosilne naprave.

Obicajna visina reza je 4-5 cm. To ustreza 2. ali 3. zarezi visinske nastavitve (06/2). Pri vlažni in mokri travi kosite z visjo nastavitvivo visine reza.

Pri zelo visoki travi je primerna kosnja v dveh stopnjah. Pri prvem prehodu nastavite kosilno napravo na maksimalno visino reza. Pri drugem prehodu lahko nato nastavite zeeleno visino.

7.5.5.1 Vklop kosilne naprave

NAPOTEK Kosilno napravo je dovoljeno vklopi tsele po nekajminutnem segrevanju motorja! Pri vklopu kosilne naprave tractorska kosilnica ne sme stati v visoki travi.

1. ZaZenite motor.
2. Premaknite regulator (02/2) za stevilo vrtljajev motorja v delovni položaj.
3. Nastavite kosilno napravo na njvecko visino reza (06/2).
4. Vklopite kosilno napravo, ko je klecno stikalo vklopljeno (02/5, položaj 1
5. Z ročico (06/2) nastavite Želeno visino reza.
6. Nadalujte voznjo s traktorsko kosilnico.

7.5.5.2 Košnja pri vožnji vzvratno

NAPOTEK Ce je pritisjen samo pogonski pedal za vzvratno voznjo, se kosilna naprava izklopi.
1. Pritisnite tipko «Kosnja vzvratno« (02/6) in v 5 sekundah še pedal (04/1) za vzvratno vožnjo.
OPOZORILO! Nevarnost nesrece pri vzvratni kosnji! Pri vzvratni kosnji upoštevajte zadajsnje okolje! Med vzvratno vožnjo kosite sa mo, ce je to res nujno!

7.5.5.3 Izklop kosilne naprave

OPOZORILO! Nevarnost zaradi delovanja nožev po izklopu! Vrteči se/zaustavljaco se rezalni noži lahko porežejo roke in noge! Z rokami in nogami zato ne segajte v blizino rezil!

1. Vklopite kosilno napravo, ko je klecno stikalo izklopljeno (02/5, položaj 0
   Kosilno napravo je mogoce izklopiti med mirovanjem in med voznjo traktorja.
   OPOZORILO! Nevarnost telesnih poškodb zaradi odmetavanja predmetov! Pri prehajanju prek prodnatih ali gramoznih povrsin lahko kosilna naprava povleće predmete in jih nato izvrže.
   Kosilno napravo vedno izklopite, kadar vozite po drugih povrsinah in ne po travi.

7.5.5.4 Praznjenje kosare za travo

NAPOTEK Ko je kosara za travo polna, se sproži zvočni signal. Najkasneje takrat je treba kosaro izprazniti.

Odvisno od razlicice opreme ima vaša traktorska kosilnica elektricno praznjenje kosare za travо ali ročno praznjenje kosare za travо sprožilnim ročajem.

Zavsevrstekosarvelja:

Praznjenje kosare za travo je mogoce opraviti z voznikovega sedeza.
- Ce se pri vklopljeni kosilni napravi kosara za travo preklop i navzgor oz. obesi, se motor izklopi.
- Ce se kos za travo ne zaskovi pravilno, ne morete priklopiti kosilnegaSYSTEMA.

Praznjenje elektricne kosare za travo

1. Za praznjenje aktivirajte klecno stikalo (07/1) na levi strani voznikovega sedeza.
2. Za zapiranje kosare za travo znova pritisnite kleclo stikalo.

Praznjenje kosare za travos sprozilnim rocajem

1. Izvlecite sprožilni ročaj iz kosare za travo (17/a).
2. Potisnite ročaj v smeri vožnje, da se kosara za travo odpre (17/b).
3. Premaknite kosaro za travo z ročajem nazaj, da se kosara zaskovi.

7.5.5.5 Mulcenje

Za optimalen učinek mulčenja je treba travo redno kositi (pribl. 1- do 2-krat tedensko). Pri tem režite na 1/3 visine trave (npr. travo visine 6 cm kosite na 2 cm). Tako se pokošena trava Čista vdela v preostalo travo.

7.5.5.6 Interval kosnje

Upostevajte, da trava ob razlicnih casih razlicno raste. Priporocena vrednost ob zaetku pomladi je kratek interval kosnje. Interval kosnje podalj-sajte, ko se hitrost rasti travem med letom zmanjsa.

Če trave nekaj Časa ni mogoće kositi, majprej nastavite vecjo visino reza in nato dva dni kasneje znovaPokositezmanjso visino reza.

7.5.5.7 Kosnja visoke trave

Če trava zrase visja kot obicajno ali Če je prevec vlažna, joPokosite z nastavljeno vecjo visino reza. Nato znovaPokosite z obicajno nižjo nastavitvijo.

7.5.5.8 Vzdrževanje noža

Skozi celotnosezono kosnje skrbite, da je noz oster, da preprecite obrabo in trganje travnih bilk. Raztrgane travne bilke na robovih porjavijo. S tem se zmanjsa rast in trava postane dovzetnejsa za bolezni.

Po vsaki uporabi preverite ostrost noza in znake obrabe ali poškodb! Po potrebi obišcite servisno delavnico.
Za zamenjavo noza uporabljajeismo originalni nadomestni noz.

8 CIscENJE TRAKTORSKE KOSILNICE

Za optimalno delovanje in dolgo ziviljenjsko dobo je treba traktorsko kosilnico redno cistiti.

Po vsaki uporabi odstranite umazanijo s traktorske kosilnice.

Za ciscenje ne uporabljaje visokotlačnega cisilnika. Vodni curek visokotlačnega cisilnika ali vrtne cevi lahko povzroci poskodbe elektricne opreme ali ležajev.

Zlasti pazite, da motor, menjalnik in obračalni valji ter vsa elektricna oprema ne pridejo v stik z vodo.

OPOZORILO! Nevarnosti pri ciscenju! Pri vseh cistilnih delih velja:

Izklopite motor in izvlecite ključ za vžig.
Izvlecite vtic(-e) vzigalne(-ih) sveck(-e).
Po ciscenju je treba znova montirati zašcitne naprave, ki so bile zaradi ciscenja odstranje.
NEVARNOST OPEKLIN: Traktorsko kosilnico očistite šele, ko se ohladi. Motor, menjalnik in zvočna izolacija so zelo vroci!
NEVARNOST UREZNIN: Pri delih na rezal-nem orodju pazite na oster nož. Pri kosilnih napravah z vec rezalmimi orodji lahko premik enega rezalnega orodja povzroci premik drugega!

NAPOTEK Pred cischenjem izpraznite kosaro za travo skladno z opisom. Polna kosara za travo je pretezka, da bi jo lahko varno sneli.

Snemanje kosare za travo

1. Izklopite motor.
2. Rahlo privzdignite košaro za travo.
3. Snemite kosaro za travo navzgor.

Snemanje elektriche kosare za travo

1. Izklopite motor.
2. Prepričajte se, da je elektricno upravljana košara za travo zaphta.
3. Privzdignite košaro za travo (pribl. 30^
4. Snemite kosaro za travo navzgor.

8.2 Cišćenje ohíšja, motorja in menjalnika

POZOR! Okvara elektricnegaSYSTEMzaradi vdora vode! Pri ciscenju traktorja z vodo pazite, da voda ne vdre v elektrici system!

Motorja in ležajnih mest (kolesa, menjalnik, ležaje nožev) ne pršite z vodo in ne perite z visokotlac-nim Čistilnikom.

Vdor vode v systemd vžiga, uplinjac in filter za zrak lahko povzroci motnje. Voda na ležajnih mestih lahko povzroci izgubo maziv in posledicno unicenje ležajev.

Za odstranitev umazanje in ostankov trave uporabite krpo, ročno krtaco, krtaco na dolgem ročaju ali podoben pripomoček.

8.3 Cišćenje izmetalnegā kanala (18)

Z rednim cischenjem se zagotovi gladko delovanje višinske nastavitve reza.

Izmetalni kanal je sestavljen iz dveh delov, ki sta potisnjena drug v drugega. Spodnji del je trdno vpet v ohisje kosilne naprave. Zgornji del je mogoce izvleci za potrebe ciscenja.

1. Odstranite kosaro za travo.
2. Odstranite vijaka (18/1) levo in desno na izmetalnem kanalu (18/2).
3. Izvlecite izmetalni kanal skozi zadnjo steno navzven.
4. Temeljito očistite zgornji in spodnji izmetalnikanal.
5. Vtaknite izmetalni kanal v zadnjo steno. Pri tem pazite, da se zgornji in spodnji del chisto skupaj vodita.
6. Privijte ju s pritrdilnama vijakoma.
7. Montirajte kosaro za travo.

9 VZDRŽEVANJE

OPOZORILO! Nevarnosti pri vzdrrzevanju!

Pri vseh vzdrževalnih delih velja:

Izklopite motor in izvlecite ključ za vžig.
Izvlecite vtic(-e) vzigalne(-ih) sveck(-e).
Po vzdhrzevanju je treba znova montirati zašcitne naprave, ki so bile zaradi vzdhrzevanja odstranjene.
NEVARNOST OPEKLIN: Na traktorski kosil-nici delajte šele, ko se ohladi. Motor, menjalnik in zvočna izolacija so zelo vroči!
NEVARNOST UREZNIN: Pri delih na rezal-nem orodju pazite na oster nož. Pri kosilnih napravah z več rezalnimi orodji lahko premik enega rezalnega orodja povzroči premik drugega rezalnega orodja.
Pri zamenjavi delov je dovoljeno uporabljati samo originalne nadomestne dele.
V primeru nejasnosti vedno poisite strokovno delavnico ali se obrnite na proizvajalca.

9.1 Načrt vzdhrževanja

Naslednja dela lahko uporabnik opravi sam. Vsa obicajna vzdhrzevalna dela, servisiranje in popravila mora opraviti pooblascena servisna delavnica.

NAPOTEK Pri večji obretenitvi in visjih temperaturah bodo morda potrebni krajši intervali vzdřevanja od navenenih v zgornji tabeli.

Upostevajte tudi priporoceno letno mazanje v skladu z načrtom mazanja.

Dejavnost Pred vsa-	ko upora-bo	Po vsaki uporabi	Po prvih 5 urah	Vsakah 25 ur de-lovanja	Vsakah 50 ur de-lovanja	Pred vsa-kim skla-dišće-njem
Preverjanje stanja motorne-ga olja*	X
Zamenjava motornega olja*			X			X
Čišćenje filtrza za zrak*				X
Zamenjava filtrza za zrak*					X
Preverjanje vžigalne svečke*					X
Preverjanje zavor (preizku-sno zaviranje na ravni stezi)	X
Preverjanje tlaka v pnevmati-kah	X
Preverjanje kosilnih nožev X
Preverjanje ohlapnih delov X X
Preverjanje klinastega jerme-na (pregled)				X
Čišćenje traktorske kosilnice X
Čišćenje mrežice na zajemu zraka za motor*	X
Odstranjevanje ostankov tra-ve in košnje z menjalnika		X		X

)Glejte navodila za uporabo proizvajalca motorja.

9.2 Načrt mazanja

Za zagotavljanje gladkega delovanja premikajocih se delov priporočamo, da rajmanj enkrat letno namazete naslednja mesta.

Pred mazanjem ali prsenjem s krpo očistite vsa mesta za mazanje. Ne uporabljajte vode, da preprecite korozijo.

Mesta mazanja:

Namažite mazalko na premniku desno in levo (21) z večnamensko mastjo.
Z oljem v razpršilu popršite ležaj sprednje osi na ogrodju (21/1).
Namažite ozobe in pastorek krmilne letve (22) z večnamensko mastjo.

Namažite valjčni ležaj in pesto na sprednji in zadnji osi (23/20) z večnamensko mastjo.
NAPOTEK Sprednja in zadnja kolesa je treba za mazanje osi in ležajev demontirati.
Obracalna in lezajna mesta: mazanje vseh premicnih se vrtljivih in lezajnih mest.

9.3 Menjava koles

Menjava koles se lahko opravi samo na vodoravni in trdni podlagi.

1. Zaustavite traktorsko kosilnico in izvlecite ključ za vžig.
2. Popolnama pohodite zavorni pedal (05/1) in ga blokirajte z blokirno ročico (05/2).

3. S kolesnimi zagozdami zavarujte traktorsko kosilnico, da se ne opdelje. Zagozde položite na strani, ki je ne boste dvignili.

4. S primernimi dvižnimi sredstvi dvignite traktorsko kosilnico (npr. s škarjasto dvžno plošćadjo) na tisti strani, na kateriŽelite zamenjati kolo. Traktor dvignite takovisoko, da se lahko kolo, ki ga zamenjujete, prosto vrti. Pozor! Nevarnost poskodb naprave. Pri dviganju pazite, da ne ukrivite elementov traktorja. Dvižno opremo postavite samo na stabilne kovinske dele.

5. Zavarujte traktorsko kosilnico na nosilnem elementu podvozja s stabilno podlago (npr. tramom) tako, da ne more pasti, tudi ce dvizna oprema zdrsne ali se prekucne.
6. Snemite zašcitno kapo (19/1).
7. Z izvijačem odmaknite varovalno podložko (19/2). Pazite, da se ne izgubi.
8. Snemite podložko (19/3).
9. Potegnite kolo z osi.
   Napotec: Pri odstranjevanju zadnjih koles z osi ne izgubite moznika!
10. Pred ponovno montažo očistite os in odprtino na kolesu ter oboje namežite z večnamensko mastjo.
11. Nataknite kolo na os. Napotec: Pri natikanju zadnjih koles morata utor za sornik in zadnej kolo stati drug nad drugim tak, da je sornik mogoce vstaviti brez sile.
12. Nataknite podložko na os.
13. Potisnite varovalno podložko v utor na osi. Če morate v ta namen uporabiti klesce, pazite, da z njimi ne poskodujete osi.
14. Nataknite zašcitno kapo na os.
15. Odstranite varnostno podlogo in z dvizno opremo traktor neznno spustite na tla.

V obsegu dobave traktorske kosilnice ni polnilnika za polnjenje akumulatorskega zaganjalnika.

Za podroben opis akumulatorja glejte Akumulatorska omarica. Akumulatorski zaganjalnik je podPokrovom motorja.

Akumulatorski zaganjalnik je napoljen tovanniško.

Varnostni napotki

OPOZORILO! Nevarnost zaradi nepravil- nega ravnanja z akumulatorskim zaganjalnikom! Za preprecitev nearnosti, do katere lahko pride zaradi nepravilnegara ravnanja z baterijo, upostevejte naslednje tocke!

Akumulatorskega zaganjalnika ne smete hraniti v negosredni blizini odprtega ognja, sezigati ali odlagati na vročini. Pri tem lahko pride do eksplozije.
Akumulatorski zaganjalnik cez zimo hranite na hladnem, suhem mestu (10 - 15^) .Pri skladišcenju se izogibajte temperaturam pod ledisčem.
Akumulatorski zaganjalnik ne sme ostati izpraznjen daljse obdobje. Ce akumulator-skega zaganjalnika dljechas niste uporabljali, ga je treba z ustreznim polnilnikom napol-niti.
Ne unicite akumulatorskega zaganjalnika. Elektrolit (zveplena kislina) povzroca opeklinna kozi in oblaciih - takoj izperite z obilo vode.
Akumulatorski zaganjalnik vzdrujte cist. Samo obrišite ga s suho krpo. V ta namen ne uporabljaje vode, benzena, razredcil ali podobnih sredstev!
Vzdruje priključne kontakte Čiste in jih na-mažite s kontaktno mastjo.
Prikljucnih kontaktov ne smete kratkostično gezati.

Polnjenje akumulatorja zaganjalnika

Polnjenje je potrebno:

Pred skladiščenjem za zimski počitek.
Pri daljsih obdbobjih mirovanja naprave (vec kot 3 mesece).

OPOZORILO! Nevarnost zaradi napačne-ga polnjenja akumulatorskega zaganjalnikal

Polnilni tok polnilnika ne sme preseci 5 A in polnilna napetost je lahko najvec 14,4 V. Pri visji polnilni napetosti obstaja nevarnost eksplozije akumulatorskega zaganjalnika! Pri delih na bateriji vedno izvlecite ključ za vžig.

Priporocamo, da ta akumulator zaganjalnika, ki ne zahteva vzdrrzevanja in je neprepusten za pli-ne, polnite z namenskim polnilnikom (dobavljiv pri prodajalcu).

Pred polnjenjem akumulatorskega zaganjalnika upostevejte navodila za uporabo proizvajalca polnilnika.

PREVIDNO! Nevarnost kratkega stika! Da se prepreci kratki stik, vedno najprej odklopite minus kabel (-) z akumulatorja in ga zadnjega znova priklopite! Pri delih na akumulatorju vedno izvlecite ključ za vžig!

1. Izvlecite ključ za vžig (02/4).

2. Odpritekoprov motorja.

3. Povežite sponke polnilnika s priključnimi kontakti akumulatorja.

NAPOTEK Upostevajte polarnost:

Rdeča sponka = plus pol (+)
Crna sponka = minus pol (-)

1. Prikljucite polnilnik na elektricno omrezej in ga vklopite.

9.5 Demontaža kosilne naprave

Za zimsko uporabo traktorja in zamenjavo klinastega jernena je treba kosilno napravo demontarati.

1. Potisnite volan popolnama v levo (32).
2. Izpraznite kosaro za travo (33).
3. Demontirajte izmetalni kanal (18).
4. Odvijte vijak z valjasto glavo (34) na držalu nastavkov 5-6 obratov.
5. Spustite kosilno napravo na najnižjo nastavitev (35).
6. Izpnite natezno vzmet na kosilni napravi (36).
7. Kosilno napravo znova postavite v najvisji po-ložaj (37).
8. Izpnite kanal klinastega jermena (38).
9. Izpinite jermenico klinastega jermena motorja (39).
10. Znova spustite kosilno napravo na najnižjo nastavitev (40).
11. Odstranite 4 varovalne zaticne na nosilcih kosilne naprave (41).
12. Snemite nosilce prek vijakov (41).

9.6 Zamenjava klinastega jermena

1. Odvijte 6 varovalnih matic (24).
2. Izpnite kanal klinastega jermena (25).
3. Izpinite desniPokrov kosilne naprave in ga odstranite (26).
4. Izpnite leviPokrov kosilne naprave in ga odstranite (27).
5. Rahlo odvijte vijake na napenjalnem valju, da se lahko klinasti jernen izvlece (28).
6. Izvolecite klinasti jernen.

NAPOTEK Vodenje in lega klinastega jermena se razlikujeta glede na tip. Upostevajte na-lepko z napotki na kosilni napravi.

Namestitev klinastega jermena

1. Položite klinasti jermen na nekoliko zrahljan napenjalni valj in znova privijte napenjalni valj (30/31).
2. Položite klinasti jermen skladno z vrstnim redom na valje in pazite na vodenje in lego klinastega jermena.

10 TRANSPORT

Pri transportu traktorske kosilnice s transportnimi napravami (npr. s prikolico za osebno vozilo) je treba kosilno napravo podložiti, da se razbremeni vpetje kosilne naprave.

Pri transportu pazite na ustrezno nosilnost transportnega sredstva in ustrezno zavarovanje traktorske kosilnice.

11 SKLADISÇENJE

Traktorsko kosilnico je treba zašcititi pred vremenskimi vplivi, zlasti vlago, dežjem in daljso iz-postavljenostjo neposredni sončni svetlobi.

Traktorske kosilnice nikoli ne shranjujte z gori-vom v rezervaarju v stavbi, v kateri bi morebitni hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami. Traktorsko kosilnico odložite samo v prostoru, ki je primeren za parkiranje motornih vozil.

Traktorske kosilnice pri daljsem skladischenju, npr. prezimovanju, ne puscaje s polnim rezervoorjem za gorivo. Gorivo lahko izhlapi.

Pred dolgotrajnim skladischenjem je treba gorivo izcrpati iz rezervojara in uplinjača, da se prepreci oblaganje in tem težave pri zagonu. Glede tegas pe posvetujte savojo servisno delavnico.

12 POMOČ PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajovi se predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na nao servisno sluzbo.

Motnja Vzrok Ukrep
Motor se ne zažene. Ni	goriva. Napolnite rezervaor; preverite odzrače- vanje rezervaarja; preverite filter za gori- vo.	Vedno uporabljajte sveže gorivo iz Čistih vsebnikov; očistite uplinjač (servisna del- lavnica).
	Gorivo je težko, umazano; v re- zervaorju je staro gorivo.
	Filter za zrak je umazan. Očistite filter za zrak (gleje navodila za uporabo proizvajalca motorja).
	Ni iskre. Očistite vžigalno svečko, po potrebi jo zamenjate, preverite vžigalni kabel, pre- verite vžigalni system (servisna delavni- ca).
	Z večkratnimi poskusi zagona se v zgorevalni komori motorja na- bere preveč goriva.	Izvlecite in posušite vžigalno svečko.
Zaganjalnik ne deluje.	Akumulatorski zaganjalnik je pra- zen ali oslabljen.	Napolnite akumulatorski zaganjalnik.
	Varnostno stikalo na voznikovem sedežu ne deluje.	Pravlno se usedite na voznikov sedež; stikalo je okvarjeno.
	Varnostno stikalo na zavornem pedalu ne deluje.	Popolnama pritisnite zavorni pedal.
	Kosilna naprava je vklopljena. Izklopite kosilno napravo.
	Varovalka na kablu (+) akumula- torskega zaganjalnika.	Preverite varovalko in jo po potrebi za- menjate.
Moč motorja slabi. Trava je previsoka ali premokra. Popravite višino reza; rahlo zapeljite na- zaj, da ustvarite prostor za kosilno na- pravo.
	Izmetalni kanal/pokrov kosilnice je zamašen.	Zastavite motor in odstranite ključ za vžig! Očistite izmetalni kanal/pokrov kosilnice.
	Filter za zrak je umazan. Očistite filter za zrak (gleje navodila za uporabo proizvajalca motorja).
	Nastavitev uplinjača ni ustrezna. Nastavitev naj pregleda servis (servisna delavnica).
	Nož je močno obrabljen. Zamenjate nož (servisna delavnica).
	Hitrost vožnje je prevelika. Zmanjšajte hitrost vožnje.
Traktorska kosilnica se močno trese.	Kosilna naprava je poškodova- na.	Preverite kosilno napravo (servisna del- lavnica).
Traktorska kosilnica se ne zažene.	Pri hidrostaticem menjalniku: ni voznega pogona.	Prestavite obvodno ročico v delovni po- ložaj (gleje Poglavje 7.3 "Potiskanje traktorske kosilnice (15, 16)", stran 151).
Neenakomeren rez. Nož je obrabljen, neoster. Zamenjajte	nož ali ga nabrusite. Nabru-šeni nož je treba uravnotežiti (servisna delavnica)!
	Višina reza ni ustrezna. Popravite	višino reza.
	Hitrost motorja je premajhna. Nastavite največjo hitrost motorja.
	Hitrost vožnje je prevelika. Zmanjsajte hitrost vožnje.
	Tlak v pnevmatikah se razlikuje. Napiihnite na pravilen zračni tlak. Pravi-len tlak v pnevmatikah odčitajte na pnevmatikah.
Košara za travо se ne polni.	Nastavljena je prenizka višina re-za.	Popravite višino reza.
	Trava je mokra – pretežka je, da bi jo zračni tok lahko premikal.	Prestavite košnjo na Čas, ko bo povrsina trave suha.
	Nož je močno obrabljen. Zamenjajte nož. (Servisna delavnica)
	Trava je previsoka. Travo kosite v	2 korakih:1. prehod: maks. višina reza.2. prehod:Želena višina reza.
	Tkaninasta vreča je zamašena – ne prepušča zraka.	Očistite tkaninasto vrečo.
	Izm metalni kanal/pokrov kosilnice je umazan.	Očistite izmetalni kanal/pokrov kosilnice.
Indikator ravni napol-njenosti se ne odziva.	Na ročici indicatorja ravni napol-njenosti so ostanki košnje.	Odstranite ostanke košnje z ročice indi-katorja ravni napoljenosti. Nato preve-rite, ali je delovanje nemoteno.
Vozni pogon, zavora, sklopka in kosilna na-prava		Pregled nj obvezno opravi izključno servisna delavnica!

12.1 Prikaz napak na zaslonu in odpravljanje napak

Prikaz Napaka Opis napak Odpravljanje napak
Err 01 Stikalo sedeža	Elektronika zaznava neve-ljavno stanje stikala sede-ža.	1. Izklopite in znova vklopite vžig (po-ložaj 2)**2. Večkrat obretenite in sprostite se-dežDiagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 02 Zavorno stikalo Elektronika zaznava neveljavno stanje zavornega stikala.		1. Izklopite in znova vklopite vžig (polžaj 2)**2. Večkrat pritsinite zavorni pedalDiagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 03 Stikalo kosilne naprave	Elektronika zaznava neveljavno stanje stikala kosilne naprave.	1. Izklopite in znova vklopite vžig (polžaj 2)**2. Večkrat pritsinite stikalo kosilne na-praveDiagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 04 Stikalo košare Elektronika zaznava neveljavno stanje stikala koša-re.		1. Izklopite in znova vklopite vžig (polžaj 2)**2. Večkrat odprite in zaprite košaroDiagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 05 Stikalo menjal-nika	Elektronika zaznava neveljavno stanje stikala me-njalnika.	1. Izklopite in znova vklopite vžig (polžaj 2)**2. Večkrat pritsinite stikalo za vzvratno vožnjoDiagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 06 Kontaktno stika-lo izmetalnega kanala	Elektronika zaznava neveljavno stanje stikala izme-talnega kanala.	1. Izklopite in znova vklopite vžig (polžaj 2)**2. Demontirajte in znova montirajte iz-metalni kanalDiagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 07 Kontaktno stika-lo kosilne na-prave	Elektronika zaznava nepravilno stanje izhoda kosilne naprave.	1. Izklopite in znova vklopite vžig (polžaj 1)Diagnosticirajte sami, po potrebi sa-modejno izbrišite napako*,v nasprotnem primuru se obrnite na servis.
Err 08 Zagonski rele Elektronika zaznava nepra- vilno stanje izhoda za- gonskega releja.	1. Izklopite in znova vklopite vžig (po- ložaj 1) ■ Diagnosticirajte sami, po potrebi sa- modejno izbrišite napako*, ■ v nasprotnem primeru se obrnite na servis.
Err 09 Magneti ventil Elektronika motorja zazna- va nepravilno stanje izhoda magnetega ventila motor- ja.	1. Izklopite in znova vklopite vžig (po- ložaj 1) ■ Diagnosticirajte sami, po potrebi sa- modejno izbrišite napako*, ■ v nasprotnem primeru se obrnite na servis.
Err 10 Vžigalna tuljava Elektronika zaznava nepra- vilno stanje izhoda vžigalne tuljave.	1. Izklopite in znova vklopite vžig (po- ložaj 1) ■ Diagnosticirajte sami, po potrebi sa- modejno izbrišite napako*, ■ v nasprotnem primeru se obrnite na servis.
Err 11 Notranja napa- jalna napetost	Elektronika zaznava nepra- vilno stanje izhoda notranje napajalne napetosti.
Err 12 Nadzor notranje napajalne nape- tosti	Elektronika zaznava nepra- vilno stanje nadzora notra- nje napajalne napetosti.
* : Pri temzaslon za približno 4 sekunde ugasne. **: Brisanje napake s pritiskom na tipko R (03/13).

13 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblizjo ser-

visno delavnico AL-KO. Najdete jo na naslednjem

naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po nasi izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, Če:

so ta navodila za uporabo upoštevana,
je bila naprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x)
Motorji z notranjim izgorevanjem (za te veljajo garancijska dolocila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kupa prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasćeno servisno sluzbo. Ta izjava ne vpliva na zakonske garancijske zahtevk, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacao o Uputama za uporabu. 164

2.2 Muguca nepravilna uporaba

Prije stavljanu u pigeon pročitajte Upute za uporabu!

2.6.1 Bluetooth bežični modul i aplikacija AL-KO inTOUCH

"smart Cockpit" opremljen je Bluetooth bezičnim modulom. On omogucuje bezično povezivanje vašeg pametnog Telefona s traktorom za travnjak.

Za ciscenje nemojte koristiti visokotlačni perač.

Mlaz vode visokotlačnog perača ili vrtnog crijeva može ostetiti elektriku ili ležajeve.

Pazite na to da posebno motor, prijenos i skretni valjci, kao i kompletna elektrika ne dode u kontakt s vodom.

UPOZORENJE! Opasnosti pri ciścenju! Kod svih radova ciścenja vrijedi sljedeće:

■ Iskligite motor i izvucite kontaktni ključ.
Izvucite utikač(e) svjećica.
Zastitni elementi uklonjeni radi ciscenja moraju ponovno biti montirani nakon ciscenja.
OPASNOST OD OPEKLINA: Vrtni traktor ci-stite tek nakon sto se rashladi. Motor, prijenos i prigušnik buke su vrlo vruci!
OPASNOST OD POREZOTINE: Kod radova na reznim alatima pazite na ostre nozeve. Kod alata za koosenje s više ostrica kretnja reznog alata može izazvati kretnju drugog!

5.2.2 Kontrolni zarovky

9.5 Plavëja nonemšana

Plavju ir janoem, lai varetu izmantot traktoru ziemas darbos, ka ari lai nomainitu kilsiksnu.

1. Stures rats pagriezt pa kreisi lidz galam (32).
2. Nonemt zales savakkanas tvertni (33).
3. Nonemt izvadi (18).
4. Atlaisist valigak ietvara cilindrisko skruvi (34) par 5-6 apgriezieniem.
5. Nolaist plaveju uz zemako iestatijumu (35).
6. Nonemptpavea atsperi (36).
7. Atkal iestatit plavejuz augsejo iestatjumu (37).
8. Ataket kilsiksnas kanalu (38).

9. Nonemt kīlskisnu no motora kīlsiksnas skriēmela (39).

10. Atkal nolaist plavēju uz zemako iestatijumu (40).

11. Nongem Četras sprostpaplaksnes no păvejataurešanas lokiem (41).
12. Novelciet turešanas loku pār skruvēm (41).

9.6 Kilsiksnas nomaina

1. Atskruvet 6 drosinasanas uzgrieznus (24).
2. Ataket kilsiksnas kanalu (25).
3. Ataket un nonemt plaveja labo apsuvumu (26).
4. Ataket un nonemt plaveja kreiso apsuvumu (27).
5. Nedaudz palaist valigak spriegotajveltnisa skruves, lidz ir iespejams iznemt kilsiksnu (28).
6. Nonemt kilsiksnu.

NORADIJUMs Kilsiksnas vadotnes un stavoklis ir atkarigs no t as tipa. Nemiet vera uzplaveja esosas informativas uzlimes.

Jaunas kilsiksnas uzlikšana

1. Uzlieciet kilsiksnu uz nedaudz atskruveta spriegotajveltnisa un atkal to pieskruvejiet (30 / 31).
2. Uzlieciet kilsiksnu secigi uz veltni siem un ieverojiet kilsiksnas vadotnes un stavokli.

10 TRANSPORTESANA

Pavietojot transporte traktoru ar transporte (pie-meram, automasinas piekabi),ir jaievero, lai tiktu nodrosinata plaveja amortizacija.
