Producttype	Luchtcompressor met zuiger
Merk	Scheppach
Model	HC550TC
Voeding	230 V / 50 Hz
Motorvermogen	2200 W / 3 pk
Tankinhoud	100 liter
Werkdruk	10 bar
Theoretisch aanzuigdebiet	550 l/min
Theoretisch uitgangsdebiet	350 l/min
Motortoerental	2900 min-1
Oliesoort	15W40, 1,2 liter
IP-beschermingsklasse	IPX2
Geluidsvermogensniveau	97 dB
Gewicht	84 kg
Afmetingen (L x B x H)	Ongeveer 120 x 50 x 80 cm (geschat)
Belangrijkste functies	Productie van perslucht voor pneumatisch gereedschap, oppompen, schilderen
Onderhoud en reiniging	Regelmatig reinigen, condenswater aftappen, olie elke 50 uur verversen, luchtfilter elke 300 uur reinigen
Veiligheid	Veiligheidsklep, drukschakelaar, overbelastingsschakelaar, thermische motorbeveiliging
Reserveonderdelen en repareerbaarheid	Slijtageonderdelen (luchtfilter, riem, afdichtingen) verkrijgbaar via serviceafdeling

Veelgestelde vragen - HC550TC SCHEPPACH

Wat is de maximale druk van de Scheppach HC550TC compressor?

De maximale werkdruk is 10 bar, fabrieksmatig ingesteld om te stoppen bij ongeveer 10 bar en opnieuw te starten bij 8 bar.

Welk type olie moet ik gebruiken en hoe vervang ik deze?

Gebruik olie 15W40 met een hoeveelheid van 1,2 liter. De olieverversing wordt uitgevoerd na de eerste 10 bedrijfsuren en daarna elke 50 uur. Koppel het apparaat los, verwijder de aftapplug (15) en de vulplug (18), vang de gebruikte olie op in een bak, plaats de aftapschroef terug en vul tot de rode markering van het oliepeilglas.

Hoe reinig ik het luchtfilter?

Draai de vleugelmoer (1a) en de ring (1b) van het luchtfilterhuis los. Verwijder het filter, tik het voorzichtig en blaas het schoon met perslucht van ongeveer 3 bar. Monteer in omgekeerde volgorde. Voer deze handeling elke 300 bedrijfsuren uit.

Wat moet ik doen als de compressor niet start?

Controleer eerst de stroomvoorziening (kabel, stekker, zekering). Zorg ervoor dat de omgevingstemperatuur hoger is dan +5 °C. Als de motor overbelast is, wacht dan tot deze is afgekoeld en druk op de overbelastingsschakelaar (24) voordat u opnieuw start.

Hoe tap ik het condenswater uit de tank?

Na elk gebruik de tank drukvrij maken (laat de lucht ontsnappen via een gereedschap). Open de aftapkraan (21) door tegen de klok in te draaien om het water af te voeren. Sluit deze weer door met de klok mee te draaien. Voer het condenswater op een milieuvriendelijke manier af (bevat olieresten).

Is het geluidsniveau hoog?

Ja, het geluidsvermogensniveau is 97 dB. Het is verplicht om gehoorbescherming te dragen tijdens gebruik.

Kan ik de compressor buiten gebruiken?

Ja, maar alleen kortdurend en bij droog weer. De compressor moet tegen regen worden beschermd en na gebruik in een droge ruimte worden opgeslagen. Installatie dient te gebeuren in een droge, goed geventileerde binnenruimte.

Hoe vervang ik de V-snaar?

Koppel het apparaat los. Verwijder het beschermrooster (2) door de clips (23) 90° te draaien en de schroeven (2a) los te draaien. Draai de vier schroeven van de motor (4a) los om de motor te verplaatsen. Vervang de riem (3) en monteer alles terug, zorg ervoor dat de motor goed is uitgelijnd.

Welk gereedschap kan ik met deze compressor gebruiken?

De compressor levert een uitgangsdebiet van 350 l/min, geschikt voor pneumatisch gereedschap zoals oppompistolen, verfpistolen, slagmoersleutels, enz. Voor gereedschap met een hoog verbruik, controleer het vereiste debiet.

Wat te doen bij een luchtlek?

Controleer de snelkoppelingen (10, 19), de slangen en de veiligheidsklep (20). Als het lek afkomstig is van de klep, vervang deze dan. Voor afdichtingen, raadpleeg een gespecialiseerde werkplaats.

GEBRUIKSAANWIJZING HC550TC SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Waarschuwing - Lees de handleiding door om het risico op letsel te verminderen.
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
	Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het product kunnen leiden tot verlies van het gezichtsvermogen.
	Waarschuwing voor hete oppervlakken
	Waarschuwing voor elektrische spanning
	Waarschuwing! Het apparaat is uitgerust met een automatische startbesturing. Zorg dat derden zich buiten de werkomgeving van het apparaat bevinden!
	Stel de machine niet bloot aan regen. Het apparaat mag alleen in droge omgevingscondities worden opgesteld, opgeslagen en gebruikt.
	Specificatie van het geluidsvermogensniveau in dB
⚠ Let op!	In deze gebruikshandleiding hebben wij punten, die uw veiligheid betreffen, van dit teken voorzien.
	Let op! Voor eerste ingebruikname oliepeil controleren en afsluitplug vervangen!
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave:

Pagina:

1. Inleiding....61
2. Productbeschrijving (afb. 1-13)....61
3. Leveringsomvang 61
4. Beoogd gebruik....62
5. Algemene veiligheidsvoorschriften 62
6. Restrisico's....64
7. Technische gegevens....65
8. Uitpakken 65
9. Montage 65
10. Voor de ingebruikname.... 66
11. In gebruik nemen 66
12. Elektrische aansluiting....67
13. Reiniging 67
14. Transport....68
15. Opslag....68
16. Onderhoud....68
17. Afvalverwerking en hergebruik....69
18. Verhelpen van storingen....71
19. Conformiteitsverklaring.... 321

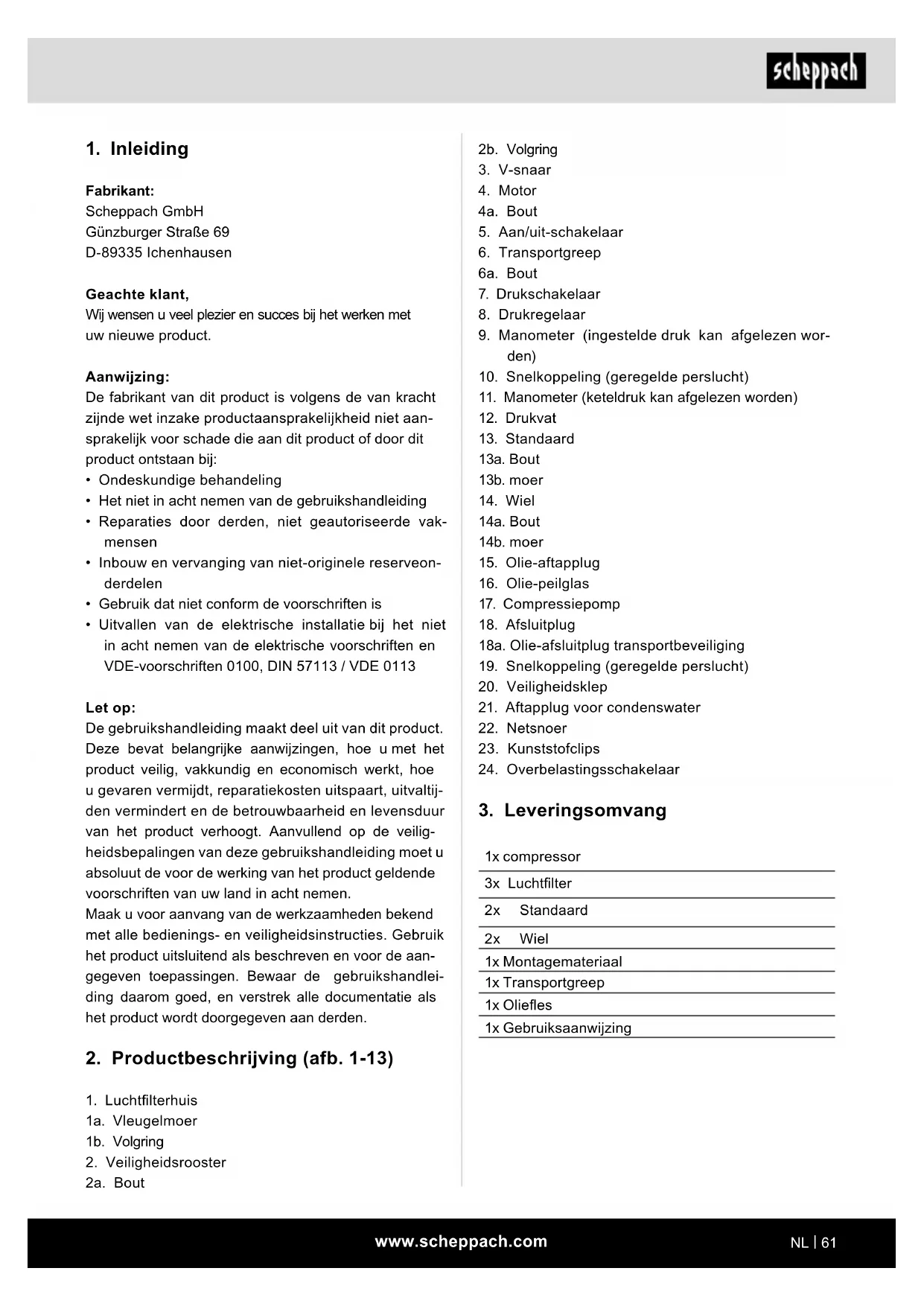

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2. Productbeschrijving (afb. 1-13)

1. Luchtfilterhuis
   1a. Vleugelmoer
   1b. Volgring
2. Veiligheidsrooster
   2a. Bout

2b. Volgring

1. V-snaar

2. Motor

4a. Bout

1. Aan/uit-schakelaar

2. Transportgreep

6a. Bout

1. Drukschakelaar

2. Drukregelaar

3. Manometer (ingestelde druk kan afgelezen worden)

4. Snelkoppeling (geregelde perslucht)

5. Manometer (keteldruk kan afgelezen worden)

6. Drukvat

7. Standaard

13a. Bout

13b. moer

1. Wiel

14a. Bout

14b. moer

1. Olie-aftapplug

2. Olie-peilglas

3. Compressiepomp

4. Afsluitplug

18a. Olie-afsluitplug transportbeveiliging

1. Snelkoppeling (geregelde perslucht)

2. Veiligheidsklep

3. Aftapplug voor condenswater

4. Netsnoer

5. Kunststofclips

6. Overbelastingsschakelaar

3. Leveringsomvang

1x compressor

3x Luchtfilter

2x Standaard

2x Wiel

1x Montagemateriaal

1x Transportgreep

1x Oliefles

1x Gebruiksaanwijzing

4. Beoogd gebruik

De compressor wordt gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 350 l/min. (bijv. bandenspanningsmeter, luchtpistool en verfspuitpistool).

De compressor mag alleen in droge en goed geventi- leerde binnenruimtes worden gebruikt.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.

5. Algemene veiligheidsvoorschriften

⚠ Let op!

Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens dit elektrische apparaat te gebruiken en bewaar de veiligheidsvoorschriften.

Veilig werken

1. Houd uw werkomgeving schoon en netjes

- Een rommelige werkomgeving kan ongevallen met zich meebrengen.

1. Houd rekening met omgevingsinvloeden

- Stel het elektrische gereedschap niet bloot aan regen.

- Gebruik de elektrische apparatuur niet in een vochtige of natte omgeving. Gevaar door elektrische schok!

- Zorg voor goede verlichting op de werkplek.

- Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explosiegevaar.

1. Bescherm uzelf tegen een elektrische schok

- Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur).

1. Zorg dat kinderen uit de buurt blijven!

- Laat andere personen het gereedschap en de kabel niet aanraken, houd ze uit de buurt van uw werkomgeving.

1. Berg het ongebruikte elektrische gereedschap goed op

- Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

1. Zorg dat het elektrisch apparaat niet overbelast raakt

- U kunt beter en veiliger werken binnen het aangegeven vermogensbereik.

1. Draag geschikte kleding

- Draag geen wijde kleding of sieraden, deze kunnen door bewegende delen worden vastgegrepen.

- Bij werkzaamheden in de buitenlucht, adviseren wij rubber handschoenen en antislip schoeisel.

- Draag bij lang haar een haarnetje.

1. Gebruik de kabel niet voor toepassingen, waar- voor deze niet is bedoeld

- Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

1. Onderhoud zorgvuldig uw gereedschap

- Houd de compressor schoon om goed en veiliger te kunnen werken.

- Neem de onderhoudsvoorschriften in acht.

- Controleer regelmatig het netsnoer van het elektrisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen.

- Controleer regelmatig de verlengsnoeren en vervang deze als ze zijn beschadigd.

1. Neem de stekker uit het stopcontact

- Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

1. Voorkom onbedoelde inschakeling

- Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

1. Gebruik een verlengsnoer voor gebruik buitens- huis

- Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.

- Gebruik de snoeren alleen als de trommel is afgerold.

1. Wees altijd alert

- Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik het elektrisch apparaat niet, wanneer u niet geconcentreerd bent.

1. Controleer het elektrisch gereedschap op eventuele beschadigingen

- Voor verder gebruik van het elektrisch gereedschap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze en beoogde werking worden gecontroleerd.

- Controleer of de bewegende delen probleem-loos functioneren en niet vastklemmen of onder-delen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te kunnen waarborgen.

- Beschadigde veiligheidsvoorzieningen en onderdelen moeten conform de voorschriften door een erkende gespecialiseerde werkplaats worden gerepareerd en vervangen, voor zover niets anders in de gebruikshandleiding is aangegeven.

- Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden vervangen.

- Gebruik geen defecte of beschadigde aansluit-kabels.

- Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.

1. Laat het elektrisch apparaat repareren door een erkend elektricien.

- Dit elektrisch apparaat voldoet aan de van toepassing zijnde geldende voorschriften. Reparaties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor de gebruiker ontstaan.

1. Let op!

- Gebruik voor uw eigen veiligheid alleen accessoires en hulpapparaten, die in de gebruikshandleiding zijn aangegeven of door de fabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen inzetstukken of accessoires kan gevaar voor persoonlijk letsel ontstaan.

1. Geluid

- Tijdens het gebruik van de compressor dient u gehoorbescherming te dragen.

1. Het snoer vervangen

- Als het snoer wordt beschadigd, moet deze door de fabrikant of een elektricien worden vervangen om gevaar te voorkomen. Gevaar door elektrische schokken.

1. Vullen van banden

- Controleer de bandenspanning direct na het vullen met behulp van een geschikte manometer, bijvoorbeeld bij een tankstation.

1. Mobiele wegcompressoren in de bouw

- Let op dat alle slangen en armaturen geschikt zijn voor de hoogst toelaatbare werkdruk van de compressor.

1. Opstellingslocatie

- Plaats de compressor uitsluitend op een vlak oppervlak.

1. Het is aan te bevelen, om toevoerslangen bij een druk boven 7 bar van een veiligheidskabel te voorzien, bijv. een staalkabel.

2. Vermijd zware belasting van het leidingsysteem door flexibele slangaansluitingen te gebruiken en knikken te vermijden.

3. Zorg ervoor dat de oliekoelapparaten schoon blijven en dat de beschermingsmiddelen in goede staat blijven.

4. Gevaar voor verbranding door hete olie

- Draag geschikte veiligheidshandschoenen.

- Werk nooit met de compressor in de buurt van open vuur.

- Pas op dat u geen olie morst.

1. Het is verboden de motor bij lage temperaturen onder 0 °C te starten.

Aanvullende veiligheidsvoorschriften

Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Compressorpomp en leidingen bereiken tijdens bedrijf hoge temperaturen. Contact leidt tot brandwonden.
• De door de compressor aangezogen lucht moet vrijgehouden worden van toevoegingen die brand of explosions in de compressorpomp kunnen veroorzaken.
• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast. Zo voorkomt u letsel door de terugspringende slang.
• Draag bij het werken met het luchtpistool een veiligheidsbril. Door vreemde deeltjes en weggeblazen onderdelen kunnen verwondingen ontstaan.
• Met het luchtpistool niet richting personen blazen of kleding op het lichaam wordt gedragen, reinigen. Gevaar voor letsel!

Veiligheidsvoorschriften voor het spuiten van verf

• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55 °C verwerken. Explosiegevaar!
• Lak en oplosmiddelen niet verwarmen. Explosiegevaar!
• Als er vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zijn er filterapparaten (ge-laatsmaskers) nodig ter bescherming. Neem ook de specificaties in acht die door de fabrikanten van dergelijke stoffen wordt verstrekt met betrekking tot voorzorgsmaatregelen.
• De specificaties en aanduidingen van de verordening inzake gevaarlijke stoffen die op de omverpakking van de verwerkte materialen zijn aangebracht, moeten in acht worden genomen. Indien nodig moeten aanvullende voorzorgsmaatregelen worden getroffen, met name wat betreft het dragen van geschikte kleding en maskers.
• Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Explosiegevaar! Ook verfdampen zijn licht ontvlambaar.
• Vuur, open verlichting of vonkende machines mogen niet aanwezig zijn resp. bediend worden.
• Bewaar of consumer geen voedsel en dranken in de werkomgeving. Verfdampen zijn schadelijk voor de gezondheid.
• De werkruimte moet groter zijn dan 30 m ^3 en er moet worden gezorgd voor voldoende luchtverversing tijdens het spuiten en drogen.

• Spuit niet tegen de wind in. Neem altijd de voorschriften van de plaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmateriaal.

• Verwerk geen media zoals testbenzine, butylalcohol en methyleenchloride in combinatie met de PVC-drukslang. Deze media vernietigen de drukslang.

• Bij gebruik in combinatie met een spuitaccessoire (bijv. een verfspuitpistool): Neem bij het vullen van het sproeiapparaat de afstand tot het product in acht en spuit niet in de richting van de compressor.

Gebruik van drukvaten

• ledereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed bedienen, controleren, noodzakelijke onderhouds- en instandhoudingswerkzaamheden onverwijld uitvoeren en de door de omstandigheden vereiste veiligheidsmaatregelen treffen.
• De toezichthoudende autoriteit kan in individuele gevallen nodige controlemaatregelen vereisen.
• Een drukvat mag niet worden gebruikt als het defecten vertoont die werknemers of derden in gevaar brengen.
• Controleer vóór elk gebruik het drukvat op roestvorming en beschadigingen. De compressor mag niet gebruikt worden als het drukvat beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen constateert.

Bewaar de veiligheidsvoorschriften zorgvuldig.

WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

6. Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.

- Voorkom dat u het product onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de start-knop niet worden ingedrukt. Gebruik het inzetstuk dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.

- Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.

Netaansluiting 230 V / 50 Hz

Motorvermogen 2200 W / 3 PS
Bedrijfsmodus S1
Motor-toerental	2900 min ^-1
Inhoud drukvat	100 l
Bedrijfsdruk	10 bar
Theor. aanzuigcapaciteit	550 l/min
Theor. afgegeven vermogen	350 l/min
Beschermingsgraad	IPX2
Gewicht	84 kg
Olie (15W 40)	1,2 l
Max. opstelhoogte (boven NAP)	1000 m
Riemtype	A-1400

Technische wijzigingen voorbehouden!

Geluid en trilling

⚠ Waarschuwing: Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, dient u geschikte gehoorbescherming te dragen.

Geluidswaarden

Geluidsvermogensniveau L_WA	97 dB
Geluidsdrukniveau L_pA	84,6 dB
Onzekerheid K_WA/pA	2,39 / 3 dB

8. Uitpakken

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpak- kings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden

opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

⚠ WAARSCHUWING!

Het product en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

9. Montage

⚠ LET OP!

Het product voor de ingebruikstelling in ieder geval volledig monteren!

Voor de montage heb je nodig:

- Steeksleutel 12 mm *

- Steeksleutel 14 mm *

• Steeksleutel 17 mm *

- Steeksleutel 4 mm *

• Kruiskopschroevendraaier *

* niet persé meegeleverd!

9.1 Montage van de wielen (afb. 3)

1. Steek de bout (14a) door het wiel (14).
2. Steek nu de bout (14a) door de opname op het drukvat (12).
3. Bevestig de bout (14a) nu met de moer (14b).
4. Herhaal deze werkwijze aan de andere zijde van het drukvat (12).

9.2 Montage van de standaard (2x) (afb. 4)

1. Steek de bout (13a) door de standaard (13).
2. De standaard (13) wordt aansluitend op de opname op het drukvat (12) aangebracht.
3. Bevestig de standaard (13) met de moer (13b).
4. Herhaal de werkwijze voor de tweede standaard.

9.3 Montage van het luchtfilter (3x) (afb. 5)

1. Verwijder de transportbeveiliging van de luchtfilteropname (indien aanwezig).

2. Verwijder de vleugelmoer (1a) en de volgring (1b) van de draadpen op de compressorpomp.

3. Steek het luchtfilterhuis (1) met het luchtfilter op de draadpen.
4. Bevestig het luchtfilterhuis (1) weer met de volgring (1b) en de vleugelmoer (1a).
5. Herhaal deze werkwijze voor alle drie luchtfilters.
6. Bevestig het luchtfilter met de inlaatopening om- laag, om een te grote verontreiniging te voorkomen.

9.4 Montage van de transportgreep (afb. 6)

1. Bevestig de transportgreep (6) met de bout (6a) op het drukvat (12).
2. Herhaal deze werkwijze drie keer.

9.5 Vul compressorolie in het compressorpomphuis (afb. 12)

1. Verwijder de olie-afsluitplug als transportbeveiliging (18a) van de olievulopening.
2. Vul het compressorpomphuis met de meegeleverde compressorolie en plaats de meegeleverde olie-afsluitplug (18) in de olievulopening.
3. Controleer het oliepeil in het oliepeilglas (16). Het oliepeil moet binnen de rode cirkel staan.

10. Voor de ingebruikname

• Controleer vóór het aansluiten of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.
• Vul het compressorpomphuis met olie, zoals onder punt 9.5 beschreven.
• Controleer het product op transportschade. Meld eventuele schade direct bij het transportbedrijf die de compressor heeft bezorgd.
• De opstelling van de compressor moet nabij de verbruiker plaatsvinden.
• Lange luchtleidingen en lange snoeren (verlengsnoeren) moeten worden voorkomen.
• Let er op dat de aanzuiglucht droog en stofvrij is.
• Stel de compressor niet op in een vochtige of natte ruimte.
• De compressor mag uitsluitend in geschikte ruimtes (goed geventileerd, omgevingstemperatuur +5 °C tot 40 °C) worden gebruikt. In de ruimte mag geen sprake zijn van stof, zuren, dampen, explosieve of brandbare gassen.

• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater wordt gewerkt, is gebruik niet toegestaan.

• Vóór de volgende ingebruikname moet het oliepeil in de compressorpomp worden gecontroleerd.

• De compressor mag alleen kortstondig, bij droge omgevingscondities, buitenshuis worden gebruikt.
• De compressor moet altijd droog worden gehouden en mag na de werkzaamheden niet buitenshuis achter worden geladen.

Het product voor de ingebruikstelling in ieder geval volledig monteren!

11.1 Aan/uit-schakelaar (afb. 7)

• Om de compressor in te schakelen trekt u de AAN/UIT-schakelaar (5) omhoog.
• Voor het uitschakelen wordt de aan/uit-schakelaar (5) omlaag gedrukt.

11.2 Drukinstelling (afb. 1, 2)

• Met de drukregelaar (8) wordt de druk op de mano-meter (9) ingesteld.
• De afgestelde druk kan op de snelkoppeling (10, 19) worden ontnomen.
• Op de manometer (11) kunt u de keteldruk aflezen.

11.3 Instelling drukschakelaar (afb. 1)

• De drukschakelaar (7) is in de fabriek ingesteld.
  • Inschakeldruk: ca. 8 bar
  • Uitschakeldruk: ca. 10 bar

11.4 Overbelastingsschakelaar (afb. 13)

De motor is voorzien van een overbelastingsschakelaar (24). Bij overbelasting van de compressor schakelt de overbelastingsschakelaar (24) automatisch uit, om de compressor te beschermen tegen oververhitting.

1. Als de overbelastingsschakelaar (24) is gactiveerd, schakelt u de compressor met de aan/uit-schakelaar (5) uit en wacht u tot de compressor is afgekoeld.

2. Druk nu de overbelastingsschakelaar (24) in en schakel de compressor weer in.

11.5 Aflaten van de overdruk na afloop van de werkzaamheden

1. Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezige perslucht in het drukvat te gebruiken, bijv. met een universeel persluchtgereedschap op stationair toerental of met een luchtpistool.

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Bij werkzaamheden met spuit- en sproeivoorzetapparaten alsook bij tijdelijk gebruik in de buitenlucht moet het product absoluut middels een aardlekschakelaar met een afschakelstroom van 30 mA of minder worden aangesloten.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer
• Snijplekken omdat over het netsnoer is gereden
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken
• Scheuren door veroudering van de isolatie

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding H05VV-F.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

- Het product voldoet aan de eisen van EN 61000-3-11 en valt onder de speciale aansluitvoorwaarden.

Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.

• Het product kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elektriciteitsnet.
• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die
  a) een maximaal toegestane netimpedantie "Z" niet overschrijden, (Zmax. = 0,2117 Ω) mag niet worden overschreden, of b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.

- Als gebruiker moet u, zo nodig in overleg met uw energiebedrijf, ervoor zorgen dat het aansluitpunt dat u voor het product wilt gebruiken aan een van beide genoemde eisen a) of b) voldoet.

13. Reiniging

⚠ Let op!

Trek bij reinigings- en montagewerkzaamheden altijd de voedingsstekker uit het stopcontact! Gevaar voor verwonding door stroomstoten!

⚠ Let op!

Wacht tot het product volledig is afgekoeld! Gevaar voor brandwonden!

⚠ Let op!

Voorafgaand aan alle reinigings- en onderhoudswerkzaamheden moet het product drukloos worden gemaakt! Gevaar voor letsel!

• Houd het product zoveel mogelijk vrij van stof en vuil. Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit.
• Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Maak het product regelmatig schoon met een vochtige doek en een beetje zachte zeep.
• Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Let op dat er geen water in het product binnendringt. Het indringen van water vergroot het risico op een elektrische schok.
• Slang en spuitgereedschap moeten voor reiniging van de compressor worden losgekoppeld. De compressor mag niet met water, oplosmiddelen of soortgelijk worden gereinigd.

14. Transport

• Voor positiewijzigingen van het product tilt u de transportgreep iets op en sleept u het product naar de nieuwe opstellingslocatie.
• Voor het transport in een gemotoriseerd voertuig moet het product met banden op het laadoppervlak worden geborgd.

15. Opslag

• Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.
• De optimale opslagtemperatuur ligt tussen 5 en 30 °C.
• Bewaar het product in de originele verpakking.
• Dek het product af om het te beschermen tegen stof of vocht.
• Bewaar de gebruikshandleiding bij het product.

16. Onderhoud

Voor het onderhoud heeft u het volgende nodig:

• Steeksleutel 17 mm *
• Steeksleutel 12 mm *
  * niet persé meegeleverd!

⚠ Let op!

Trek bij reinigings- en montagewerkzaamheden altijd de voedingsstekker uit het stopcontact! Gevaar voor verwonding door stroomstoten!

⚠ Let op!

Wacht tot het product volledig is afgekoeld! Gevaar voor brandwonden!

⚠️ Let op!

Voorafgaand aan alle reinigings- en onderhoudswerkzaamheden moet het product drukloos worden gemaakt! Gevaar voor letsel!

16.1 De V-snaar vervangen (afb. 8-11)

1. Ontkoppel het product van het net, alvorens de V-snaar (3) op de compressor te vervangen.
2. Verwijder het veiligheidsrooster (2) door de kunststofclips (23) met een tang 90° te draaien.
3. Pak een steeksleutel 12 mm en verwijder de bout (2a) inclusief volgringen (2b) die het veiligheids-rooster (2) met de motor (4) verbindt.
4. Open de vier bouten (4a) op de motor (4) met een steeksleutel 17 mm, om aansluitend de motor te kun-

nen verschuiven.

1. Vervang de V-snaar (3).
2. Voer vervolgens dezelfde stappen in omgekeerde volgorde uit om het product weer in bedrijfstoe-stand te brengen. Let hierbij op dat de motor loodrecht op de looprichting is vastgeschroefd om een foutloze run van de V-snaar te waarborgen.

16.2 Onderhoud van het drukvat

Let op!

Om het drukvat (12) in goede staat te houden, moet u na elk gebruik het condenswater aftappen door de aftapplug (21) te openen. Maak hiertoe eerst de ketel drukloos (zie 11,5).

• De aftapplug (21) wordt geopend door hem linksom te draaien (gezien vanaf de onderzijde van de compressor op de schroef), zodat het condenswater volledig uit het drukvat (12) kan wegstromen.
• Draai vervolgens de aftapschroef (21) weer vast (rechtsom).
• Controleer (12) vóór elk gebruik het drukvat op roestvorming en beschadigingen.
• De compressor mag niet gebruikt worden als het drukvat (12) beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen constateert.

⚠ Let op!

Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

16.3 Veiligheidsklep (afb. 2)

• De veiligheidsklep (20) is ingesteld op de maximaal toegestane druk van het drukvat.
• Het is niet toegestaan om de veiligheidsklep te verstellen of de verbindingsbeveiliging (20.2) tussen de aftapmoer (20.1) en de bijbehorende kap (20.3) te verwijderen.
• De veiligheidsklep moet elke 30 bedrijfsuren, ten minste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn.
• Draai de geperforeerde aftapmoer (20.1) tegen de wijzers van de klok in om te openen en trek dan de klepstang met de hand naar buiten over de geperforeerde aftapmoer (20.1) om de uitloop van het veiligheidsklep te openen.
• De klep laat nu hoorbaar lucht uit.
• Aansluitend draait u de aftapmoer weer rechtsom vast.

16.4 Oliepeil regelmatig controleren (afb. 12)

- Plaats de compressor op een vlak, recht oppervlak.

- Het oliepeil moet zich in het midden van het oliepeilglas (16) (rode punt) bevinden.

16.5 Olieverversing (afb. 12)

De eerste vulling moet na 10 bedrijfsuren worden ververst; daarna moet u na elke 50 bedrijfsuren de olie aftappen en nieuwe olie bijvullen.

16.5.1 Olie aftappen

1. Schakel de motor uit en trek de voedingsstekker uit het stopcontact.
2. Verwijder de olie-aftapplug (15).
3. Open bovendien de olie-afsluitplug (18).
4. Houd er een metalen afvoergootje onder en laat de olie in een opvangbak stromen, zodat de olie niet ongecontroleerd wegloopt. Als de olie niet helemaal uitstroomt, raden we aan om de compressor een beetje schuin te houden.
5. Plaats de olieaftapplug (15) terug wanneer de olie is afgetapt.
6. Lever de afgewerkte olie in bij een inzamelpunt voor afgewerkte olie.

16.5.2 Olie bijvullen

1. Zorg ervoor dat de compressor op een horizontale ondergrond staat, zodat de juiste oliehoeveelheid wordt bijgevuld.
2. Verwijder de olie-afsluitplug (18) en vul nieuwe olie in de olievulopening tot het oliepeil in het oliepeiliglas (16) de juiste vulhoeveelheid heeft bereikt (rode punt). Overschrijd niet de maximale vulhoeveelheid. Overvulling kan schade aan het product tot gevolg hebben.
3. Plaats de olie-afsluitplug (18) weer in de olievulopening.

16.6 Reinigen van het luchtfilter (afb. 5)

Het luchtfilter voorkomt dat stof en vuil naar binnen worden gezogen. Dit filter moet minimaal elke 300 bedrijfsuren worden gereinigd. De capaciteit van de compressor neemt namelijk aanzienlijk af als het luchtfilter verstopt is.

1. Verwijder het luchtfilter door de vleugelmoer (1a) op het luchtfilterhuis (1) los te draaien.
2. Verwijder de vleugelmoer (1a) en de volgring (1b).
3. Trek het luchtfilterhuis (1) uit elkaar. U kunt nu het luchtfilter uitnemen.
4. Klop het luchtfilter en de onderdelen van het luchtfilterhuis voorzichtig uit.
5. Deze componenten moeten daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgekeerde volgorde worden teruggeplaatst.

16.7 Aansluitingen en reparaties

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
- Gegevens van het typeplaatje van de machine
- Gegevens van het typeplaatje van de motor

Belangrijke aanwijzing bij reparatie:

Houd er bij retourlevering van het product voor reparatie rekening mee dat het om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Luchtfilter, V-snaar, cilinder, zuigers, zuigerringen, kunststofclips

* niet persé meegeleverd!

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

17. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Informatie over het afvoeren van versleten appara- tuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

- Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden geleegd!

• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

18. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Compressor draait niet	Netspanning niet aanwezig Kabel, voedingsstekker; zekering en stopcontact controleren
	Netspanning te laag Te lang verlengsnoer vermijden. Verlengsnoer met voldoende aderdoorsnede gebruiken
	Buitentemperatuur te laag Werk niet onder +5 °C buitentemperatuur
	Motor oververhit Motor laten afkoelen	evt. de oorzaak van de over-verhitting wegnemen
Compressor loopt, maar geen druk	Veiligheidsklep lek Veiligheidsklep vervangen
	Afdichtingen defect Afdichting controleren, een defecte afdichting bij een gespecialiseerde werkplaats laten vervangen
	Aftapplug voor condenswater lekt Bout met de hand aanhalen. Afdichting op de bout controleren, evt. vervangen
De compressor loopt, de druk wordt aangegeven op de manometer, maar het gereedschap loopt niet	Slangverbinding lekt Persluchtslang en gereedschap controleren, evt. vervangen
	Snelkoppeling lek Snelkoppeling controleren en evt. vervangen
	Te lage druk op de drukregelaar ingesteld	Drukregelaar weer opendraaien

16.5.2 Ellas iepilde

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
