KÄYTTÖOHJE HC550TC SCHEPPACH

KompressoriKäännös alkuperäisestä käyttöohjeesta

3. Učvrstite nosivu nogu (13) maticom (13b).

20. Apsauginis vožtuvas

Tuotteessa olevien symbolien merkitys Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuus- merkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä. Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman. Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua tervey- delle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää! Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai tuotteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen. Varo kuumia pintoja Varo sähköjännitettä Varoitus! Laitteessa on automatisoitu käynnistyksen ohjaus. Älä päästä ulkopuolisia laitteen työalueelle! Älä altista konetta sateelle. Laitteen saa asettaa ja sitä saa käyttää ja varastoida vain kuivissa ympäristöolosuhteissa. Äänitehotaso desibeleinä (dB) m Huomio! Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä. Huomio! Tarkasta öljyntaso ja vaihda öljyn sulkutulpat ennen ensimmäistä käyttöönottoa! Tuote vastaa voimassa olevia eurooppalaisia direktiivejä. Tuote on sovellettavien Serbian ohjeiden mukainen.www.scheppach.com

2. Tuotteen kuvaus (kuvat 1-13) ............................................................................. 220

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas, Toivomme sinun viihtyvän uuden tuotteesi parissa. Huomautus: Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tä- män tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely

• Käyttöohjeen laiminlyönti

• Ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset

• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

• Määräystenvastainen käyttö

• Sähkölaitteiden rikkoutumiset laiminlyötäessä säh- kömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113 Huomaa: Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäis- tään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomas- ti huomioitava tuotteen käyttöä koskevat kansalliset määräykset. Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja tur- vallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

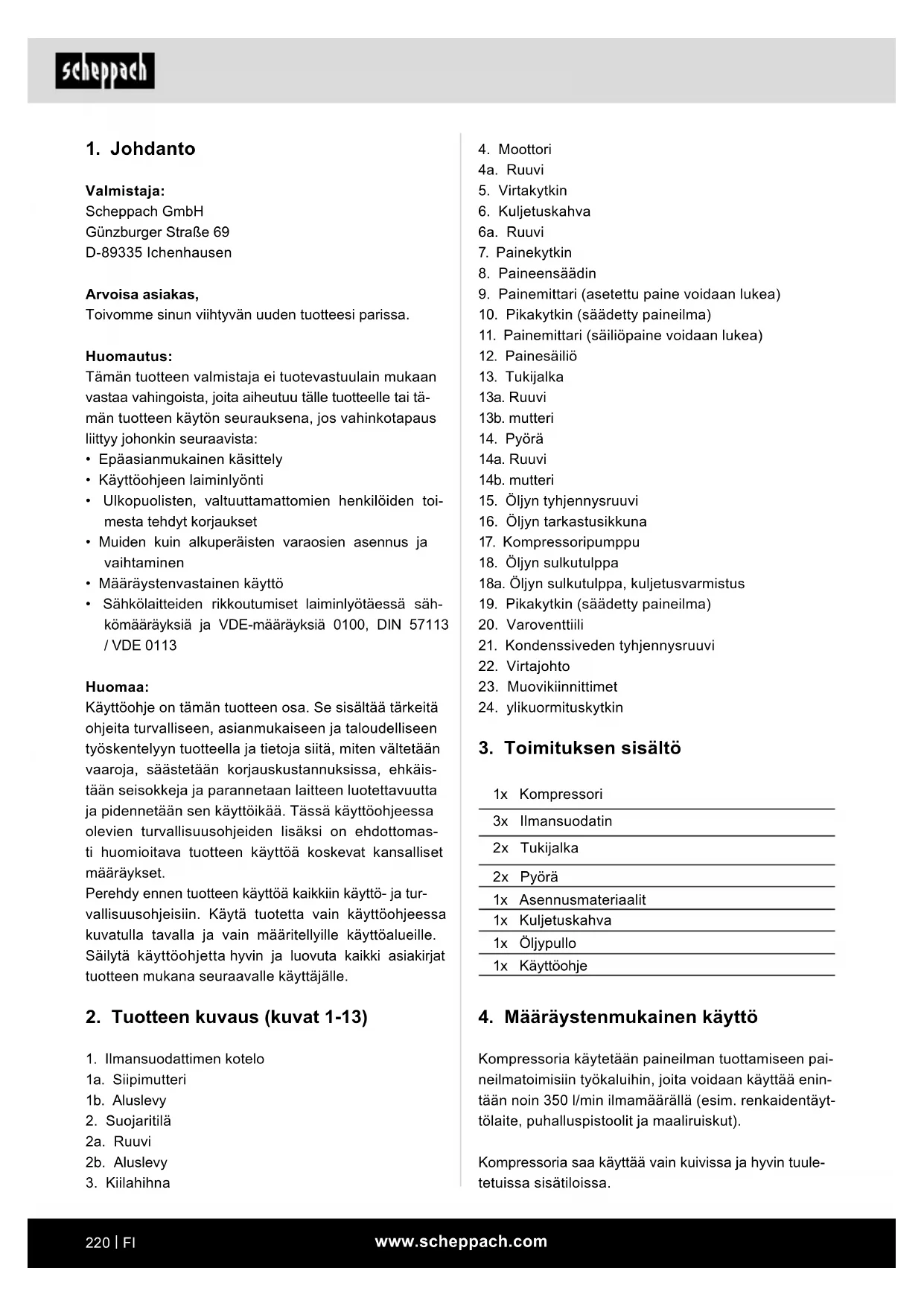

2. Tuotteen kuvaus (kuvat 1-13)

1. Ilmansuodattimen kotelo

10. Pikakytkin (säädetty paineilma)

11. Painemittari (säiliöpaine voidaan lukea)

15. Öljyn tyhjennysruuvi

16. Öljyn tarkastusikkuna

17. Kompressoripumppu

18. Öljyn sulkutulppa

18a. Öljyn sulkutulppa, kuljetusvarmistus

19. Pikakytkin (säädetty paineilma)

21. Kondenssiveden tyhjennysruuvi

23. Muovikiinnittimet

24. ylikuormituskytkin

3. Toimituksen sisältö

1x Kompressori 3x Ilmansuodatin 2x Tukijalka 2x Pyörä 1x Asennusmateriaalit 1x Kuljetuskahva 1x Öljypullo 1x Käyttöohje

4. Määräystenmukainen käyttö

Kompressoria käytetään paineilman tuottamiseen pai- neilmatoimisiin työkaluihin, joita voidaan käyttää enin- tään noin 350 l/min ilmamäärällä (esim. renkaidentäyt- tölaite, puhalluspistoolit ja maaliruiskut). Kompressoria saa käyttää vain kuivissa ja hyvin tuule- tetuissa sisätiloissa.www.scheppach.com

Tuotetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan määräys- tenvastaiseksi käytöksi. Kaikista näin syntyneistä va- hingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Määräystenmukaiseen käyttöön kuuluu myös turvalli- suusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen. Tuotetta käyttävien ja huoltavien henkilöiden on pereh- dyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista. Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista. Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla. Valmistajan määrittämiä turvallisuus-, työ- ja huolto- määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava. Huomaa, että tuotteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa. Valmistaja ei vastaa vahingoista, jotka ovat aiheutu- neet käyttötarkoituksesta poikkeavasta käytöstä tai väärin tapahtuvasta käytöstä.

5. Yleiset turvallisuusohjeet

m Huomio! Sähkötyökalujen käytössä on sähköiskulta ja loukkaan- tumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyöka- lua, ja säilytä turvallisuusohjeet varmassa paikassa. Turvallinen työskentely

1. Pidä työalueesi järjestyksessä

- Työalueella vallitseva epäjärjestys voi johtaa onnettomuuksiin.

2. Ota huomioon ympäristön vaikutukset

- Älä altista sähkötyökaluja sateelle. - Älä käytä sähkötyökaluja kosteassa tai märäs- sä ympäristössä. Sähköiskun vaara! - Huolehdi työalueen hyvästä valaistuksesta. - Älä käytä sähkötyökaluja paikoissa, joissa on palo- tai räjähdysvaara.

3. Suojaudu sähköiskulta

- Vältä kehon kosketusta maadoitettuihin osiin (esim. putket, lämpöä säteilevät laitteet, sähkö- liedet, kylmälaitteet).

4. Pidä lapset loitolla!

- Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidät pois työalueeltasi.

5. Säilytä turvallisesti sähkötyökaluja, jotka eivät ole

käytössä - Kun sähkötyökalu ei ole käytössä, tulee sitä säi- lyttää lasten ulottumattomissa kuivassa ja sulje- tussa paikassa korkealle sijoitettuna.

6. Älä ylikuormita sähkötyökaluasi

- Työskentelet paremmin ja turvallisemmin ilmoi- tetulla tehoalueella.

7. Käytä sopivaa vaatetusta

- Älä pidä ylläsi liian väljiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin. - Ulkona työskenneltäessä on suositeltavaa käyt- tää kumikäsineitä ja luistamattomia jalkineita. - Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

8. Älä käytä johtoa mihinkään muuhun kuin mihin se

on tarkoitettu - Älä käytä johtoa pistokkeen vetämiseen irti pis- torasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

9. Pidä työkaluistasi hyvää huolta

- Voidaksesi työskennellä hyvin ja turvallisesti pidä kompressori puhtaana. - Noudata huoltomääräyksiä. - Tarkasta sähkötyökalun liitosjohto säännölli- sesti, ja jos se on vaurioitunut, vaihdatuta se hyväksytyllä sähköasentajalla. - Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet.

10. Irrota pistoke pistorasiasta

- Kun et käytä sähkötyökalua, ennen huoltoa ja vaihdettaessa työkaluja, kuten esim. sahante- rää, poraa tai jyrsintä.

11. Vältä tahaton käynnistyminen

- Varmista, että kytkin on pois päältä, kun liität pistokkeen pistorasiaan.

12. Käytä ulkokäyttöön tarkoitettua jatkojohtoa

- Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa. - Käytä johtokelaa vain, kun se on kelattu auki.

13. Ole koko ajan tarkkaavainen

- Toimi harkiten ja varovaisesti. Aloita työt keskit- tyneesti. Älä käytä sähkötyökalua, jos jokin muu vie huomiotasi.

14. Tarkasta, onko sähkötyökalussa mahdollisesti

23. Vältä voimakasta kuormitusta johtojärjestelmässä

siten, että käytät joustavia letkuliitäntöjä taitoskoh- tien estämiseksi.

24. Varmista, että öljynjäähdyttimet pidetään puhtaa-

na ja suojalaitteet käyttövalmiissa tilassa.

25. Kuuman öljyn aiheuttama palovammojen vaara

- Käytä sopivia suojakäsineitä. - Älä koskaan käytä kompressoria liekkien lähellä. - Pidä huoli siitä, ettei öljyä läiky.

26. Moottorin käynnistäminen on kiellettyä alhaisissa

lämpötiloissa lämpötilan ollessa alle 0 °C. Lisäturvallisuusohjeet Turvallisuusohjeet työskenneltäessä paineilman ja puhalluspistoolien kanssa

• Kompressoripumppu ja johdot tulevat käytössä hy- vin kuumiksi. Niihin koskeminen aiheuttaa palovam- moja.

• Kompressorin imemä ilma on pidettävä puhtaana muista aineista, jotka kompressoripumpussa saat- taisivat johtaa tulipaloon tai räjähdyksiin.

• Kun irrotat letkun kytkentää pidä kädellä kiinni letkun kytkentäkappaleesta. Näin vältät takaisinpäin pon- gahtavan letkun aiheuttamat loukkaantumiset.

• Käytä suojalaseja työskennellessäsi puhalluspistoo- lin kanssa. Sirut ja pois puhalletut osat voivat aiheut- taa tapaturmia.

• Älä puhalla puhalluspistoolilla ihmisiä kohden äläkä käytä sitä päällä olevien vaatteiden puhdistamiseen. Loukkaantumisvaara! Turvallisuusohjeet maaliruiskutuksessa

• Älä käsittele maaleja tai liuotinaineita, joiden lei- mahduspiste on alle 55 °C. Räjähdysvaara!

• Älä lämmitä maaleja tai liuotinaineita. Räjähdysvaara!

• Terveydelle haitallisia nesteitä käsiteltäessä on käytettävä suojana suodatinlaitteita (hengityssuojai- mia). Ota huomioon myös tällaisten aineiden valmis- tajien ilmoittamat tiedot suojatoimenpiteistä.

• Käsiteltävien materiaalien pakkauksissa olevat tie- dot ja vaarallisten aineiden merkinnät on otettava huomioon. Tarvittaessa on huolehdittava lisäsuojatoimenpiteis- tä, erityisesti käytettävä sopivaa vaatetusta ja hen- gityssuojainta.

• Tupakointi on kielletty ruiskutuksen aikana sekä myös huoneessa, jossa käsitellään maaleja tai liuo- tinaineita. Räjähdysvaara! Maalihöyryt ovat myös herkästi syttyviä.

• Paikalla ei saa olla tulisijoja tai avonaista valolähdet- tä eikä kipinöitä tuottavia koneita saa käyttää. - Ennen kuin sähkötyökalua käytetään uudelleen, on suojalaitteiden ja lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toi- minta tarkastettava huolellisesti. - Tarkasta, että liikkuvat osat toimivat jumittumat- ta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettä- vä kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistettu. - Hyväksytyn ammattikorjaamon on korjattava tai vaihdettava vaurioituneet suojalaitteet ja osat määräysten mukaisesti, mikäli käyttöohjeessa ei ole muuta mainittu. - Vaurioituneet kytkimet on annettava asiakas- palvelun korjaamon vaihdettavaksi. - Älä käytä vääränlaisia tai vahingoittuneita liitos- johtoja. - Älä käytä sähkötyökalua, jossa kytkintä ei voi kytkeä päälle eikä pois päältä.

15. Anna sähköalan ammattilaisen korjata sähkötyö-

kalusi. - Tämä sähkötyökalu vastaa asiaankuuluvia tur- vallisuusmääräyksiä. Korjaukset saa tehdä vain sähköalan ammattilainen alkuperäisiä varaosia käyttäen; muussa tapauksessa käyttäjälle saat- taa aiheutua onnettomuuksia.

- Oman turvallisuutesi takia käytä vain sellaisia lisätarvikkeita ja lisälaitteita, jotka on mainittu käyttöohjeessa tai joita valmistaja suosittelee tai joista se on ilmoittanut. Muiden kuin käyttö- ohjeessa tai luettelossa suositeltujen käyttötyö- kalujen tai lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa.

- Käytä kompressorin käytössä kuulosuojaimia.

18. Liitäntäjohdon vaihtaminen

- Jos liitosjohto on vahingoittunut, on vaarojen välttämiseksi valmistajan tai sähköalan ammat- tilaisen vaihdettava se. Sähköiskun vaara.

19. Renkaiden täyttö

- Tarkasta renkaiden paine heti niiden täyttämi- sen jälkeen sopivalla painemittarilla, esim. huol- toasemalla.

20. Ajettavat kompressorit työmaakäytössä

- Varmista, että kaikki letkut ja liittimet soveltuvat kompressorin suurimmalle sallitulle työpaineelle.

- Sijoita kompressori vain tasaiselle alustalle.

22. Syöttöletkut on suositeltavaa varustaa turvakaap-

• Sähkövirran aiheuttama vaara terveydelle, jos käy- tetään epäasianmukaisia virtajohtoja.

• Lisäksi kaikista asianmukaisista toimenpiteistä huo- limatta voi jäljelle jäädä piileviä jäännösriskejä.

• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa ”Turvallisuusohjeet” ja ”Määräystenmukainen käyttö” olevia ohjeita.

• Vältä tuotteen käynnistämisiä vahingossa: älä paina käyttöpainiketta pistoketta pistorasiaan liittäessäsi. Käytä sellaista käytettävää työkalua, jota suositel- laan tässä käyttöohjeessa. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.

• Pidä kädet loitolla työalueelta, kun tuote on käytössä.

Verkkoliitäntä 230 V / 50 Hz Moottoriteho 2200 W / 3 HV Käyttötapa S1 Moottorin kierrosluku 2900 min

Painesäiliön tilavuus 100 l Käyttöpaine 10 bar Teoreettinen Imuteho 550 l/min Teoreettinen antoteho 350 l/min Kotelointiluokka IPX2 Paino 84 kg Öljy (15W 40) 1,2 l Suurin asennuskorkeus (meren- pinnan yläpuolella) 1000 m Hihnan tyyppi A-1400 Oikeus teknisiin muutoksiin pidätetään! Melu ja tärinä m Varoitus: Melulla voi olla vakavia vaikutuksia ter- veyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia. Meluarvot Äänitehotaso L

• Älä säilytä äläkä nauti ruokia tai juomia työtilassa. Maalihöyryt ovat terveydelle haitallisia.

• Työtilan on oltava suurempi kuin 30 m³ ja ruiskutuk- sen ja kuivumisen aikana on ilmanvaihdon oltava riittävää.

• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai vaa- rallisten aineiden ruiskutuksessa aina paikallisen poliisiviranomaisen määräykset.

• Älä käsittele PVC-paineletkun yhteydessä sellaisia aineita kuten testibensiini, butyylialkoholi tai me- tyleenikloridi. Nämä aineet hajottavat paineletkun.

• Kun käytetään yhdessä ruiskutustarvikkeiden kans- sa (esim. väripistooli): Pidä ruiskutuslaite loitolla tuotteesta täytön aikana äläkä ruiskuta kompresso- rin suuntaan. Painesäiliöiden käyttö

• Painesäiliötä käyttävän tahon on pidettävä painesäiliö asianmukaisessa kunnossa, käytettävä ja valvottava sitä asianmukaisesti, huolehdittava viipymättä tarvit- tavista kunnossapito- ja kunnostustöistä ja olosuhtei- den niin vaatiessa huolehdittava tarvittavista turvatoi- menpiteistä.

• Valvontaviranomainen voi yksittäistapauksessa jär- jestää tarvittavat valvontatoimenpiteet.

• Painesäiliötä ei saa käyttää, jos siinä on puutteita, jotka vaarantavat sen käyttäjän tai ulkopuolisten tur- vallisuuden.

• Tarkasta aina ennen painesäiliön käyttöä, ettei sii- nä ole ruostetta eikä vaurioita. Kompressoria ei saa käyttää, jos painesäiliö on vaurioitunut tai ruostei- nen. Jos havaitset vaurioita, ota yhteyttä asiakas- huoltokorjaamoon. Säilytä turvallisuusohjeita hyvin. VAROITUS! Tämä sähkötyökalu muodostaa käytön ai- kana sähkömagneettisen kentän. Tämä kenttä voi jois- sain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vaka- vien tai hengenvaarallisten vammojen vaaran vähen- tämiseksi suosittelemme, että ihonalaisia lääkinnälli- siä laitteita käyttävät henkilöt neuvottelevat lääkärin- sä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa ole- vien turvateknisten määräysten mukaisesti. Siitä huoli- matta töissä voi esiintyä yksittäisiä jäännösriskejä.www.scheppach.com

9.3 Ilmansuodattimen (3 kpl) asennus (kuva 5)

1. Poista ilmansuodattimen kiinnityksen kuljetusvar-

mistus (jos olemassa).

2. Poista siipimutteri (1a) ja aluslaatta (1b) kompres-

soripumpun kierretapista.

3. Liitä ilmansuodattimen kotelo (1) ilmansuodatti-

men kanssa kierretapin päälle.

4. Kiinnitä ilmansuodattimen kotelo (1) uudelleen

aluslaatan (1b) ja siipimutterin (1a) kanssa.

5. Toista toimenpide kaikille kolmelle ilmansuodatti-

6. Kiinnitä ilmansuodatin tuloaukko alaspäin suurem-

man lian välttämiseksi.

9.4 Kuljetuskahvan asennus (kuva 6)

1. Kiinnitä kuljetuskahva (6) ruuvilla (6a) painesäi-

liöön (12) kuvassa esitetyllä tavalla.

2. Toista tämä toimenpide kolme kertaa.

9.5 Kompressoriöljyn lisääminen kompressori-

pumpun koteloon (kuva 12)

1. Poista kuljetusvarmistuksena (18a) oleva öljyn sul-

kutulppa öljyntäyttöaukosta.

2. Lisää mukana toimitettua kompressoriöljyä komp-

ressoripumpun koteloon ja aseta öljyn sulkutulppa (18) öljyntäyttöaukkoon.

3. Tarkasta öljyntaso öljyn tarkistusikkunasta (16).

Öljyntason pitää olla punaisen ympyrän sisällä.

10. Ennen käyttöönottoa

• Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

• Täytä kompressoripumpun kotelo öljyllä kohdassa 9,5 kuvatulla tavalla.

• Tarkasta, ettei tuotteessa ole kuljetusvahinkoja. Il- moita mahdollisista vaurioista heti kuljetusyrityksel- le, joka hoiti kompressorin toimituksen.

• Kompressori on sijoitettava paineilmaa tarvitsevan laitteen lähelle.

• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja (jatkojohtoja) on vältettävä.

• Varmista, että imuilma on kuivaa ja pölytöntä.

• Älä sijoita kompressoria kosteisiin tai märkiin tiloihin.

• Kompressoria saa käyttää vain sopivissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5 °C ... 40 °C). Tässä tilassa ei saa olla pölyä, happoja, höyry- jä eikä räjähtäviä tai syttyviä kaasuja.

• Kompressori soveltuu käytettäväksi kuivissa tilois- sa. Käyttö ei ole sallittua alueilla, joissa työskennel- lään roiskeveden kanssa.

8. Purkaminen pakkauksesta

• Avaa pakkaus ja ota tuote varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvau- rioita. Valitukset on annettava heti toimittajan tiedok- si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toi- mivalta alan jälleenmyyjältä.

• Ilmoita tilauksissa tuotteen tuotenumero ja valmis- tusvuosi. m VAROITUS! Tuote ja pakkausmateriaalit eivät ole lasten leikki- kaluja! Lapset eivät saa leikkiä muovipussien, kal- vojen tai pienosien kanssa! Vaarana osien joutu- minen nieluun ja tukehtuminen!

m HUOMIO! Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa! Asennuksessa tarvitaan:

• Ristipääruuvimeisseli *

• eivät välttämättä sisälly toimitukseen!

9.1 Pyörien asennus (kuva 3)

1. Työnnä ruuvi (14a) pyörän (14) läpi.

2. Työnnä ruuvi (14a) painesäiliössä (12) olevan kiin-

3. Kiinnitä ruuvi (14a) sitten mutterilla (14b).

4. Toista toimenpide painesäiliön (12) toisella puolella.

9.2 Tukijalan (2 kpl) asennus (kuva 4)

1. Työnnä ruuvi (13a) tukijalan (13) läpi.

2. Tukijalka (13) asetetaan sen jälkeen painesäiliön

3. Kiinnitä tukijalka (13) mutterilla (13b).

4. Toista toimenpide toiselle tukijalalle.www.scheppach.com

Asennettu sähkömoottori on liitetty käyttövalmiik- si. Liitäntä vastaa asiaankuuluvia Saksan sähkö- tekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käy- tetyn jatkojohdon on vastattava näitä määräyksiä. Kun työskennellään ruiskutus- ja sumutuslisälaitteilla ja kun laitetta käytetään lyhytaikaisesti ulkona, tuote on ehdottomasti liitettävä sellaisen vikavirtasuojakyt- kimen kautta, jonka laukaisuvirta on enintään 30 mA. Tärkeitä ohjeita Jos moottori ylikuormittuu, se kytkeytyy itsestään pois päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori voidaan kytkeä uudelleen päälle. Viallinen sähköliitosjohto Sähkön liitosjohtoon syntyy usein eristevaurioita. Syynä tähän voivat olla:

• Painaumakohdat, jos liitäntäjohdot viedään ikkunoi- den tai ovenrakojen läpi

• Taitekohdat liitäntäjohdon ollessa väärin kiinnitetty- nä tai ohjattuna

• Viiltokohdat ajettaessa liitäntäjohdon ylitse

• Eristevauriot repäistäessä irti seinäpistorasiasta

• Eristeen vanhenemisesta aiheutuvat halkeamat Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa. Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F. Tyyppimerkinnän painatus liitosjohdossa on pakollista.

• Tuote täyttää standardin EN 61000-3-11 vaatimuk- set ja siihen sovelletaan erityisiä liitäntäehtoja. Tämä tarkoittaa, että käyttö vapaasti valittavissa liitäntäpaikoissa ei ole sallittua.

• Tuote voi epäsuotuisissa verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen heilahteluihin.

• Tuote on tarkoitettu käytettäväksi ainoastaan liitän- täpaikoissa, joissa

• Kompressoripumpun öljyntaso on tarkastettava en- nen käyttöönottoa.

• Kompressoria saa käyttää ulkona vain lyhytaikai- sesti, kuivissa ympäristöolosuhteissa.

• Kompressori on pidettävä aina kuivana eikä sitä saa jättää töiden jälkeen ulos.

11. Käyttöön ottaminen

m HUOMIO! Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

11.1 Päälle-/pois-kytkin (kuva 7)

• Kompressori kytketään päälle vetämällä päälle-/ poiskytkin (5) ylös.

• Kytke pois painamalla virtakytkin (5) alas.

11.2 Paineen asetus (kuva 1, 2)

• Paine säädetään painemittarissa (9) olevalla pai- neensäätimellä (8).

• Säädetty paine voidaan ottaa pikaliittimestä (10, 19).

• Säiliöpaine luetaan painemittarista (11).

11.3 Painekytkimen asetus (kuva 1)

• Painekytkin (7) on säädetty tehtaalla.

• Päällekytkentäpaine: n. 8 baaria

• Sammutuspaine: n. 10 baaria

11.4 Ylikuormituskytkin (kuva 13)

Moottori on varustettu ylikuormituskytkimellä (24). Kun kompressori ylikuormittuu, ylikuormituskytkin (24) kyt- kee automaattisesti pois suojatakseen kompressoria ylikuumenemiselta.

1. Jos ylikuormituskytkin (24) on lauennut, kytke

kompressorin virtakytkin (5) pois päältä ja odota, kunnes kompressori on jäähtynyt.

2. Paina ylikuormituskytkin (24) nyt päälle ja kytke

kompressori uudelleen päälle.

11.5 Ylipaineen poistaminen työn lopussa

1. Poista ylipaine kompressorista kytkemällä komp-

ressori pois päältä ja kuluttamalla painesäiliössä vielä oleva paineilma esim. joutokäynnillä olevan paineilmatyökalun tai puhalluspistoolin avulla.www.scheppach.com

• Peitä tuote suojataksesi sitä pölyltä tai kosteudelta.

• Säilytä käyttöohje tuotteen läheisyydessä.

Huollossa tarvitaan:

• eivät välttämättä sisälly toimitukseen! m Huomio! Vedä virtapistoke irti aina ennen puhdistus- ja huoltotöi- den suorittamista! Loukkaantumisvaara sähköiskuista! m Huomio! Odota, kunnes tuote on jäähtynyt täydellisesti! Palo- vammojen vaara! m Huomio! Tuotteesta on poistettava paine aina ennen puhdistus- ja huoltotöiden aloittamista! Loukkaantumisvaara!

16.1 Kiilahihnan vaihtaminen (kuvat 8-11)

1. Tuote on ehdottomasti irrotettava virtalähteestä

ennen kompressorin kiilahihnan (3) vaihtamista.

2. Poista suojaritilä (2) kiertämällä muovikiinnittimiä

3. Käytä 12 mm:n kiintoavainta ja poista ruuvi (2a)

ja aluslaatat (2b), jotka yhdistävät suojaritilän (2) moottoriin (4).

4. Avaa neljä moottorissa (4) olevaa ruuvia (4a)

käyttäen 17 mm:n kiintoavainta voidaksesi siirtää moottoria.

5. Vaihda kiilahihna (3).

6. Suorita samat vaiheet käännetyssä järjestyksessä

tuotteen palauttamiseksi käyttökuntoon. Varmista tällöin, että moottori on ruuvattu kiinni suoraan kul- maan pyörimissuuntaan nähden, jotta kiilahihna kulkee virheettömästi.

16.2 Painesäiliön huolto

Huomio! Jotta painesäiliö (12) kestäisi käytössä pitkään, on kon- denssivesi poistettava jokaisen käyttökerran jälkeen avaamalla tyhjennysruuvi (21). Pura ensin säiliöpaine (katso 11.5).

• Tyhjennysruuvi (21) avataan kiertämällä vastapäi- vään (katsoen ruuvia kompressorin alapuolelta), jotta kondenssivesi voi valua kokonaan pois paine- säiliöstä (12). a) suurinta sallittua verkkoimpedanssia ”Z” (Zmax. = 0,2117 Ω) ei saa ylittää, tai b) joissa verkon jatkuva virtakuormitettavuus on vä- hintään 100 A vaihetta kohden.

• Sinun on käyttäjänä, tarvittaessa sähkölaitokselta kysymällä, varmistettava, että liitäntäpaikka, josta aiot käyttää tuotetta, täyttää toisen näistä kahdesta mainitusta vaatimuksesta a) tai b).

m Huomio! Vedä virtapistoke irti aina ennen puhdistus- ja huoltotöi- den suorittamista! Loukkaantumisvaara sähköiskuista! m Huomio! Odota, kunnes tuote on jäähtynyt täydellisesti! Palo- vammojen vaara! m Huomio! Tuotteesta on poistettava paine aina ennen puhdistus- ja huoltotöiden aloittamista! Loukkaantumisvaara!

• Pidä tuote mahdollisimman pölyttömänä ja puhtaa- na. Pyyhi tuote puhtaalla liinalla tai puhalla se puh- taaksi paineilmalla alhaisella paineella.

• Suosittelemme, että tuote puhdistetaan heti jokai- sen käyttökerran jälkeen.

• Puhdista tuote säännöllisesti kostealla liinalla ja vä- häisellä määrällä suopaa.

• Älä käytä puhdistus- tai liuotinaineita, ne saattavat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisälle voi päästä vettä. Veden pääsy sisään lisää sähköiskun vaaraa.

• Letku ja ruiskutustyökalut on irrotettava kompresso- rista ennen puhdistusta. Kompressoria ei saa puh- distaa vedellä, liuotinaineilla tms.

• Jos tuotteen sijaintia vaihdetaan, nosta kuljetuskah- va ja vedä laite uuteen sijoituspaikkaan.

• Kun tuotetta kuljetetaan moottoriajoneuvossa, se on sidottava hihnoilla kuormalavaan.

• Varastoi tuotetta ja sen lisävarusteita pimeässä, kui- vassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

• Ihanteellinen varastointilämpötila on 5 - 30 ˚C.

• Säilytä tuotetta alkuperäispakkauksessa.www.scheppach.com

• Sulje tyhjennysruuvi (21) sen jälkeen uudelleen (kierrä myötäpäivään).

• Tarkasta aina ennen painesäiliön (12) käyttöä, ettei siinä ole ruostetta eikä vaurioita.

• Kompressoria ei saa käyttää, jos painesäiliö (12) on vaurioitunut tai ruosteinen. Jos havaitset vaurioita, ota yhteyttä asiakashuoltokorjaamoon. m Huomio! Painesäiliöstä valuva kondenssivesi sisältää öljyjää- miä. Hävitä kondenssivesi ympäristönsuojelumääräys- ten edellyttämällä tavalla ja toimita se valtuutettuun keräyspaikkaan.

16.3 Varoventtiili (kuva 2)

• Varoventtiili (20) on säädetty painesäiliön korkeim- paan sallittuun paineeseen.

• Varoventtiilin asetusta ei saa muuttaa eikä tyhjen- nysmutterin (20.1) ja sen korkin (20.3) välissä olevaa liitoksen varmistusta (20.2) saa poistaa.

• Jotta varoventtiili toimii tarvittaessa oikein, sitä täy- tyy käyttää 30 käyttötunnin välein, kuitenkin vähin- tään 3 kuukauden välein.

• Avaa rei’itetty tyhjennysmutteri (20.1) kiertämäl- lä sitä vastapäivään ja vedä venttiilin kara kädellä rei’itetyn tyhjennysmutterin (20.1) yli ulos avataksesi varoventtiilin purkuaukon.

• Ilma poistuu nyt venttiilistä kuuluvasti.

• Kierrä tyhjennysmutteri sen jälkeen uudelleen myö- täpäivään kiinni.

16.4 Öljyntason säännöllinen tarkastus (kuva 12)

• Sijoita kompressori tasaiselle, suoralle pinnalle.

• Öljyntason täytyy olla öljyn tarkastusikkunan (16) keskellä (punainen piste).

16.5 Öljynvaihto (kuva 12)

Ensitäyttö on vaihdettava 10 käyttötunnin jälkeen, sen jälkeen öljy on poistettava ja korvattava uudelle öljyllä 50 käyttötunnin välein.

16.5.1 Öljyn poistaminen

1. Sammuta moottori ja vedä virtapistoke irti pisto-

2. Poista öljyn tyhjennysruuvi (15).

3. Avaa lisäksi öljyn sulkutulppa (18).

4. Jotta öljy ei valuisi ulos hallitsemattomasti, on ala-

puolella pidettävä pientä metallikourua, jota pitkin öljy ohjataan säiliöön. Jos öljy ei valu kokonaan ulos, suosittelemme kallistamaan kompressoria hieman.

5. Kun öljy on valunut ulos, aseta öljyntyhjennysruuvi

(15) uudelleen paikalleen.

6. Hävitä vanha öljy toimittamalla sen vanhan öljyn

valtuutettuun keräyspaikkaan.

16.5.2 Öljyn täyttäminen

1. Oikean öljymäärän täyttämiseksi on varmistetta-

va, että kompressori on vaakasuoralla pinnalla.

2. Poista öljyn sulkutulppa (18) ja täytä uutta öljyä öl-

jyntäyttöaukon kautta, kunnes öljytaso saavuttaa öljyn tarkastusikkunassa (16) oikean täyttömäärän (punainen piste). Älä ylitä maksimaalista täyttö- määrää. Ylitäyttö voi johtaa tuotteen vahingoittu- miseen.

3. Aseta öljyn sulkutulppa (18) takaisin öljyntäyttö-

16.6 Ilmansuodattimen puhdistus (kuva 5)

Ilmansuodatin estää pölyn ja lian imemisen sisään. Tämä suodatin on puhdistettava 300 käyttötunnin vä- lein. Tukkeutunut ilmansuodatin alentaa kompressorin tehoa huomattavasti.

1. Poista ilmansuodatin avaamalla siipimutteri (1a)

ilmansuodattimen kotelossa (1).

2. Poista siipimutteri (1a) ja aluslaatta (1b).

3. Vedä ilmansuodattimen kotelo (1) sen jälkeen eril-

leen. Ilmansuodatin voidaan nyt ottaa pois.

4. Koputtele ilmansuodatin ja ilmansuodattimen ko-

telon osat varovasti puhtaaksi.

5. Nämä osat on sen jälkeen puhallettava paineil-

malla (n. 3 baaria) ja asennettava sitten uudelleen käännetyssä järjestyksessä.

16.7 Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen. Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi

• Koneen tyyppikilven tiedot

• Moottorin tyyppikilven tiedot Tärkeä ohje korjausta tarvittaessa: Kun tuote lähetetään huoltoasemalle korjausta varten, on huomioitava, että turvallisuussyistä se on tyhjennet- tävä öljystä ja polttoaineesta ennen sen lähettämistä. Huoltotietoja Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Ilmansuodatin, kiilahihna, sylinteri, män- tä, männänrenkaat, muovikiinnittimetwww.scheppach.com

• Jos valmistaja toimittaa uuden sähkölaitteen yksi- tyistalouteen, vanha laite voidaan samalla loppu- käyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan sovel- taa näistä poikkeavia ehtoja. Käyttöikänsä päähän tulleen laitteen hävittämis- mahdollisuuksista saat tietoa kuntasi hallintovi- rastosta. Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettä- vä ennen laitteen hävittämistä!

• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!

• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympä- ristömääräysten mukaisesti.

• eivät välttämättä sisälly toimitukseen! Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

17. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet Pakkausmateriaalit voidaan kier- rättää. Hävitä pakkaus ympäris- tönsuojelumääräysten edellyttä- mällä tavalla. Sähkö- ja elektroniikkalaitteiden käsittelyä koske- van lain (ElektroG) tiedot Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajitel- tuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittu- mattomina ennen laitteen hävittämistä! Niiden hävit- tämistä säädellään vastaavassa paristojen ja akku- jen käsittelyä koskevassa laissa.

• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt- täjän velvollisuutena on toimittaa laite lain mukaisel- la tavalla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

• Yliviivattua roskalaatikkoa kuvaava symboli tarkoit- taa, että sähkö- ja elektroniikkalaitteita ei saa hävit- tää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa ve- loituksetta seuraaviin paikkoihin: - Julkiset hävitys- tai keräyspaikat (esim. kunnalli- nen kierrätyskeskus) - Sähkölaitteita myyvät liikkeet (paikalliset tai ver- kossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti. - Valmistajalle tai lähialueella sijaitsevaan valtuu- tettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö- laitetta. joiden reunan pituus on enintään 25 cm. - Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.www.scheppach.com

18. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos koneesi ei joskus toimi oi- kein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Kompressori ei käy Sähköjännitettä ei ole Tarkasta johto, virtapistoke, sulake ja pistorasia Liian alhainen sähköjännite Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka johdinten halkaisija on riittävä Ulkolämpötila liian alhainen Älä käytä alle +5 °C ulkolämpötilassa Moottori ylikuumentunut Anna moottorin jäähtyä ja tarvittaessa korjaa ylikuumenemisen syy Kompressori käy, mutta painetta ei ole Varoventtiili vuotaa Vaihda varoventtiili Tiivisteet rikki Tarkasta tiiviste, anna alan huoltoliikkeen vaihtaa rikkinäiset tiivisteet Kondenssiveden tyhjennysruuvi vuotaa Kiristä ruuvi käsin. Tarkasta ruuvin tiiviste, vaihda tarvittaessa Kompressori käy, paine näkyy painemit- tarissa, mutta työkalut eivät käy Letkuliitos vuotaa Tarkasta paineilmaletku ja työkalu, vaihda tarvit- taessa Pikaliitin vuotaa Tarkasta pikaliitin, tarvittaessa vaihda Paineensäätimellä on säädetty liian alhainen paine Käännä paineensäädintä enemmän aukiwww.scheppach.com

19. Vaatimustenmukaisuusvakuutus
