HC550TC - Компресор SCHEPPACH - Безплатно ръководство за потребителя

Вид продукт	Бутален въздушен компресор
Марка	Scheppach
Модел	HC550TC
Захранване	230 V / 50 Hz
Мощност на двигателя	2200 W / 3 к.с.
Обем на резервоара	100 литра
Работно налягане	10 bar
Теоретичен дебит на засмукване	550 л/мин
Теоретичен дебит на изхода	350 л/мин
Обороти на двигателя	2900 min-1
Тип масло	15W40, 1,2 литра
Степен на защита	IPX2
Ниво на звукова мощност	97 dB
Тегло	84 кг
Размери (Д x Ш x В)	Приблизително 120 x 50 x 80 см (приблизително)
Основни функции	Генериране на сгъстен въздух за пневматични инструменти, надуване, боядисване
Поддръжка и почистване	Почиствайте редовно, източвайте кондензационната вода, сменяйте маслото на всеки 50 ч, почиствайте въздушния филтър на всеки 300 ч
Безопасност	Предпазен клапан, пресостат, прекъсвач за претоварване, термична защита на двигателя
Резервни части и ремонтопригодност	Консумативи (въздушен филтър, ремък, уплътнения) налични чрез сервиз

Често задавани въпроси - HC550TC SCHEPPACH

Какво е максималното налягане на компресора Scheppach HC550TC ?

Максималното работно налягане е 10 bar, фабрично настроено да спира на около 10 bar и да стартира отново на 8 bar.

Какъв тип масло да използвам и как да го сменя?

Използвайте масло 15W40 в количество 1,2 литра. Смяната се извършва след първите 10 работни часа, а след това на всеки 50 часа. Изключете уреда, отстранете пробката за източване (15) и пробката за пълнене (18), съберете отработеното масло в съд, след това поставете обратно винта за източване и напълнете до червената маркировка на масления прозорец.

Как да почистя въздушния филтър?

Развийте крилчатата гайка (1a) и шайбата (1b) от корпуса на въздушния филтър. Извадете филтъра, леко го почукайте и го издухайте със сгъстен въздух при около 3 bar. Монтирайте отново в обратен ред. Извършвайте тази операция на всеки 300 работни часа.

Какво да направя, ако компресорът не стартира?

Първо проверете електрическото захранване (кабел, контакт, предпазител). Уверете се, че температурата на околната среда е над +5 °C. Ако двигателят е претоварен, изчакайте да изстине и натиснете прекъсвача за претоварване (24) преди да рестартирате.

Как да източа кондензационната вода от резервоара?

След всяка употреба обезвъздушете резервоара (оставете въздуха да излезе чрез инструмент). Отворете изпускателния винт (21) като завъртите обратно на часовниковата стрелка, за да източите водата. Затворете го, като завъртите по посока на часовниковата стрелка. Изхвърлете кондензационната вода по екологичен начин (съдържа маслени остатъци).

Високо ли е нивото на шум?

Да, нивото на звукова мощност е 97 dB. Задължително е да носите защита за слуха при употреба.

Мога ли да използвам компресора на открито?

Да, но само за кратко и при сухо време. Компресорът трябва да бъде защитен от дъжд и прибран на сухо място след употреба. Инсталацията трябва да се извърши в сухо и добре проветриво вътрешно помещение.

Как да сменя клиновидния ремък?

Изключете уреда. Отстранете защитната решетка (2), като завъртите скобите (23) на 90° и развиете винтовете (2a). Разхлабете четирите винта на двигателя (4a), за да го преместите. Сменете ремъка (3) и сглобете отново, като се уверите, че двигателят е добре подравнен.

Какви инструменти мога да използвам с този компресор?

Компресорът осигурява изходящ дебит от 350 л/мин, подходящ за пневматични инструменти като пистолети за надуване, пистолети за боядисване, ударни гайковерти и др. За инструменти с голяма консумация проверете необходимия дебит.

Какво да направя при изтичане на въздух?

Проверете бързите съединения (10, 19), маркучите и предпазния клапан (20). Ако течът идва от клапана, го сменете. За уплътненията се обърнете към специализиран сервиз.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HC550TC SCHEPPACH

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Предупреждение – За да сведете до минимум риска от нараняване, прочетете ръко-водството за експлоатация.
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обра-ботва съдържащ азбест материал!
	Носете защитни очила. Възникващите по време на работа искри или излитащите от продукта трески, стърготини и прахове могат да причинят загуба на зрението.
	Предупреждение за горещи повърхности
	Предупреждение за електрическо напрежение
	Предупреждение! Този уред е оборудван с автоматично управление на включване. Дръжте външните лица далече от работната зона на уреда!
	Не излагайте машината на дъжд. Уредът трябва да се поставя, съхранява и експлоа-тира само при сухи условия на околната среда.
	Данни за нивото на звукова мощност в dB
⚠ Внимание!	В настоящото ръководство за експлоатация с този знак сме обозначили местата, които засягат Вашата безопасност.
	Внимание! Преди първоначално пускане в експлоатация проверете нивото на маслото и сменете тапата на маслото!
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 256
2. Описание на продукта (Фиг. 1-13)......256
3. Обем на доставката 256
4. Употреба по предназначение 257
5. Общи указания за безопасност 257
6. Остатъчни дискове.... 260
7. Технически данни 260
8. Разопаковане....260
9. Конструкция....261
10. Преди пускане в експлоатация.... 261
11. Пускане в експлоатация 262
12. Електрическо свързване 262
13. Почистване.... 263
14. Транспортиране 263
15. Съхранение....263
16. Поддръжка 263
17. Изхвърляне и рециклиране.... 265
18. Отстраняване на неизправности 267
19. Декларация за съответствие 324

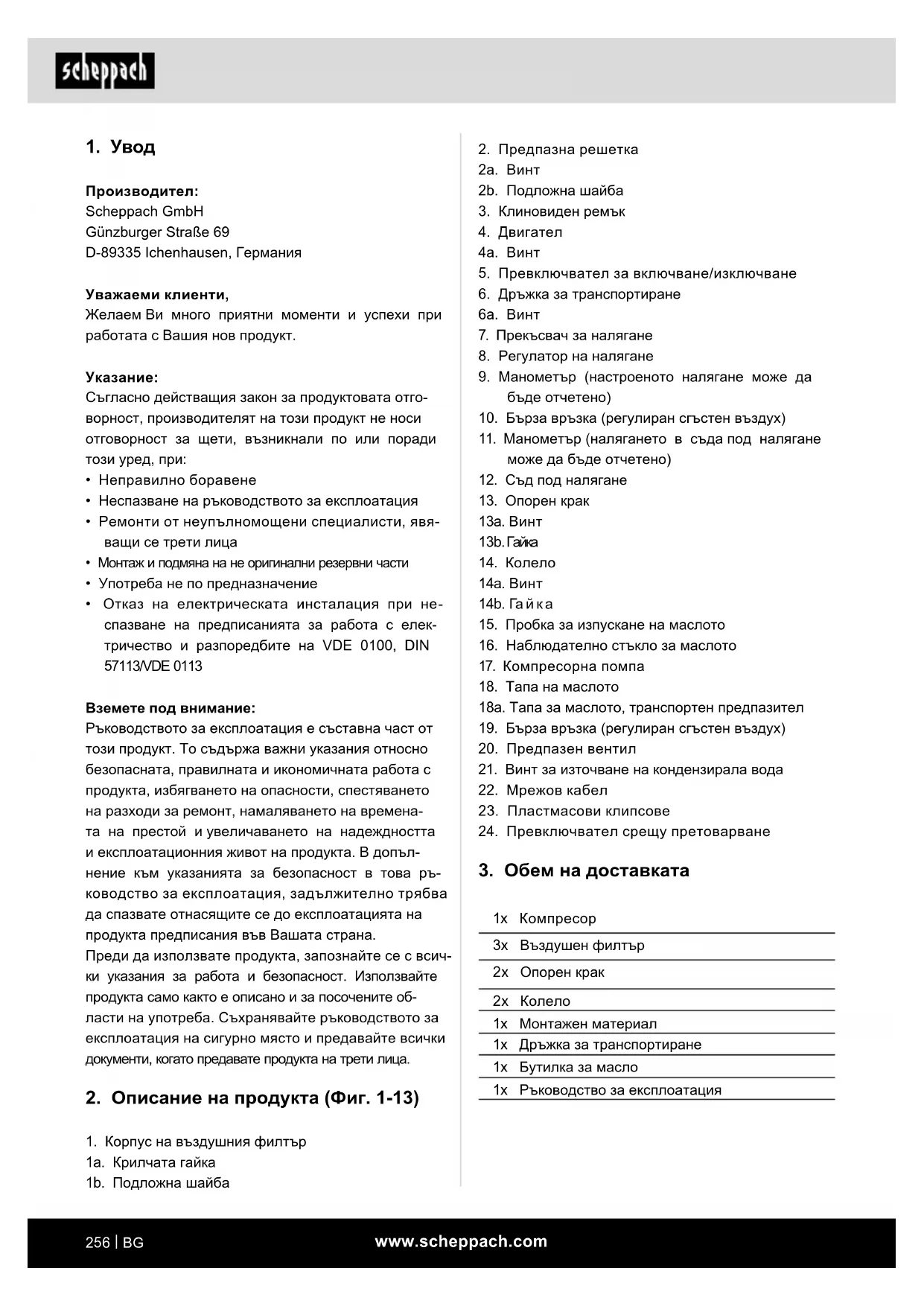

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за експлоатация
- Ремонти от неупълномощени специалисти, явяващи се трети лица
• Монтаж и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Ръководството за експлоатация е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допъл- нение към указанията за безопасност в това ръ- ководство за експлоатация, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за експлоатация на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.

1. Корпус на въздушния филтър
   1a. Крилчата гайка
   1b. Подложна шайба

2. Предпазна решетка
   2a. Винт
   2b. Подложна шайба

3. Клиновиден ремък
4. Двигател
   4a. Винт
5. Превключвател за включване/изключване
6. Дръжка за транспортиране
   6a. Винт
7. Прекъсвач за налягане
8. Регулатор на налягане
9. Манометър (настроеното налягане може да бъде отчетено)
10. Бърза връзка (регулиран сгъстен въздух)
11. Манометър (налягането в съда под налягане може да бъде отчетено)
12. Съд под налягане
13. Опорен крак
    13a. Винт
    13b.Гайка
14. Колело
    14a. Винт
    14b. Гайка
15. Пробка за изпускане на маслото
16. Наблюдателно стъкло за маслото
17. Компрессорна помпа
18. Тапа на маслото
    18a. Тапа за маслото, транспортен предпазител
19. Бърза връзка (регулиран сгъстен въздух)
20. Предпазен вентил
21. Винт за източване на кондензирала вода
22. Мрежов кабел
23. Пластмасови клипсове
24. Превключвател срещу претоварване

3. Обем на доставката

1x Компресор

3x Въздушен филтър

2x Опорен крак

2x Колело

1x Дръжка за транспортиране

1x Бутилка за масло

1x Ръководство за експлоатация

4. Употреба по предназначение

Компресорът служи за създаване на сгъстен въздух за работещи със сгъстен въздух инструменти, които могат да бъдат задвижвани с количество на въздуха до ок. 350 l/min. (напр. помпа, продухващ пистолет и пистолет за боядисване).

Компрессорът трябва да се експлоатира само в сухи и добре проветриви помещения.

Продуктът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всяка- къв вид произтичащи от това щети или наранява- ния отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информирани относно възможните опасности.

Промените по продукта освобождават изцяло производителя от отговорност за възникнали в резул-тат от това щети.

Продуктът може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

5. Общи указания за безопасност

⚠️ Внимание!

При употреба на електрически инструменти трябва да се съблюдават следните основни предпазни мерки срещу опасност от токов удар, нараняване и пожар. Прочетете всички тези указания, преди да използвате този електрически инструмент, и съхранявайте добре указанията за безопасност.

Безопасна работа

1. Поддържайте Вашето работно място подредено

- Безпорядъкът на работното място може да доведе до злополуки.

1. Съблюдавайте влиянията на околната среда

- Не излагайте електрически инструменти на дъжд.

- Не използвайте електрически инструменти във влажна или мокра среда. Опасност от токов удар!

- Осигурявайте добро осветление на работ- ното място.

- Не използвайте електрически инструменти на места, на които съществува опасност от пожар или експлозия.

1. Пазете се от токов удар

- Избягвайте докосване на тялото до заземени части (напр. тръби, радиатори, електрически печки, хладилници).

1. Дръжте деца далеч!

- Не позволявайте на други лица да докосват инструмента и кабела, дръжте ги далеч от Вашата работна зона.

1. Съхранявайте неизползвани електрически ин- струменти на сигурно място

- Неизползваните електрически инструменти трябва да се оставят на сухо, високо или за-ключено място, извън обсега на деца.

- Ще работите по-добре и по-сигурно в посо- чения диапазон на работни характеристики.

1. Носете подходящо облекло

- Не носете широки дрехи или бижута, те биха могли да бъдат захванати от движещи се части.

- При работа на открито се препоръчва из- ползването на гумени ръкавици и обувки, които не се хлъзгат.

- При дълги коси носете мрежа за коса.

1. Не използвайте кабела за цели, за които той не е предназначен

- Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от горещина, масло и остри ръбове.

1. Поддържайте грижливо Вашите инструменти

- Поддържайте Вашия компресор чист, за да работите добре и сигурно.

- Следвайте предписанията за поддръжка.

- Проверявайте редовно съединителния проводник на електрическия инструмент и при повреда възлагайте подмяната му на признат специалист.

- Проверявайте удължаващите кабели редовно и ги сменяйте, ако са повредени.

- Когато електрическият инструмент не се използва, преди поддръжка и при смяна на инструменти, като напр. режещ диск, свредло, фреза.

1. Избягвайте неволно стартиране

- Уверявайте се, че превключвателят е из- ключен при вкарване на щепсела в кон- такта.

1. Използвайте удължителен кабел за употреба на открито

- На открито използвайте само допустими за това и съответно обозначени удължителни кабели.

- Използвайте макара с кабел само в размотано състояние.

1. Винаги бъдете внимателни

- Внимавайте за това, което правите. Подхождайте разумно към работата. Не използвайте електрическия инструмент, когато не сте концентрирани.

1. Проверявайте електрическия инструмент за евентуални повреди

- Преди следваща употреба на електрическия инструмент трябва внимателно да се проверява изрядното и правилно функциониране на защитните устройства или на леко повредените части.

- Проверявайте дали движещите се части функционират изрядно и не заяждат, или дали няма повредени части. Всички части трябва да са монтирани правилно и да отговарят на всички условия, за да се гарантира изрядната работа на електрическия инструмент.

- Повредени защитни устройства и части трябва да бъдат ремонтирани или подменени съгласно изискванията от признат специализиран сервис, освен ако не е посочено друго в ръководството за експлоатация.

- Повредени превключватели трябва да се подменят от сервис за техническо обслужване.

- Не използвайте дефектни или повредени свързващи проводници.

- Не използвайте електрически инструменти, чийто превключвател не може да се включва или изключва.

1. Възлагайте ремонта на Вашия електрически инструмент на електротехник.

- Този електрически инструмент отговаря на приложимите норми за безопасност. Ремонти могат да се извършват само от електротехник при използване на оригинални резервни части; в противен случай могат да възникнат злополуки за потребителя.

1. Внимание!

- За Вашата собствена безопасност използвайте само принадлежности и допълнителни уреди, които са посочени в ръководство за експлоатация или са препоръчани или посочени от производителя. Употребата на различни от препоръчаните в ръководство за експлоатация или в каталога приставки или принадлежности може да представлява опасност от нараняване за Вас.

1. Шум

- При използване на компресора носете защита за слуха.

1. Смяна на свързващия проводник

- Ако свързващият проводник се повреди, то той трябва да бъде сменен от производителя или от електротехник, за да се избегнат опасности. Опасност от токови удари.

1. Помпане на гуми

- Проверявайте налягането на въздуха в гумите непосредствено след помпането чрез подходящ манометър, напр. на бензиностанция.

1. Подвижни компресори при работа на строителни площадки

- Следете за това, всички маркучи и арматури да са подходящи за максимально допустимото работно налягане на компресора.

1. Място на поставяне

- Поставяйте компресора само върху равна повърхност.

1. При налягания над 7 bar ce препоръчва захранващите маркучи да бъдат снабдени с предпазен кабел, напр. с телено въже.

2. Избягвайте силни натоварвания в системата от тръбопроводи, като използвате гъвкави шлангови съединители, за да избегнете места на огъване.

3. Уверете се, че устройствата за охлаждане на маслото се поддържат чисти, а защитните устройства са изправни.

4. Опасност от изгаряне от горещото масло

- Носете подходящи предпазни ръкавици.

- Никога не работете с компресора в близост до открити пламъци.

- Внимавайте да не разлеете масло.

1. При ниски температури под 0 °C пускът на двигателя е забранен.

Допълнителни указания за безопасност

Указания за безопасност при работа със сгъстен въздух и пистолети за въздух

- Компрессорната помпа и тръбопроводите достигат високи температури при експлоатация. Докосването им води до изгаряния.

- Засмукваният от компресора въздух трябва да се пази чист от примеси, които могат да доведат до пожари или експлозии.

- При освобождаване на съединението на маркуча дръжте съединителния елемент на маркуча здраво с ръка. Така избягвате наранявания поради отскачащия назад маркуч.

- При работа с пистолет за продухване носете защитни очила. Поради чужди тела и издухани части лесно могат да бъдат причинени наранявания.

- Не насочвайте пистолета за въздух към хора и не почиствайте дрехи върху тялото. Опасност от нараняване!

Указания за безопасност при пръскане на боя

- Не обработвайте лакове или разтворители с точка на запалване под 55° С. Опасност от експлозия!

- Не загрявайте лакове и разтворители. Опасност от експлозия!

- Ако се обработват вредни за здравето течности, необходими са филтриращи уреди (маски за лице) за защита. Съблюдавайте също и дадените чрез мерки за безопасност указания от производителите на такива вещества.

- Следвадасесъблюдаватпоставенитевърхуопаковките на обработваните материали указания и маркировките на разпоредбата за опасните вещества. Евентуално трябва да се вземат допълнителни предпазни мерки, по-специално носене на подходящо облекло и маски.

- По време на процеса на пръскане и в работното помещение не бива да се пуши. Опасност от експлозия! Също и изпаренията на боите са лесно запалими.

- Не бива да има, съотв. да се използват огнища, открит пламък или създаващи искри машини.

- Не съхранявайте и не употребявайте храни и напитки в работното помещение. Изпаренията на боите са вредни за здравето.

- Работното помещение трябва да е по-голямо от 30 m³ и трябва да е осигурена достатъчна циркулация на въздуха при пръскането и изсъхването.

- Не пръскайте срещу вятъра. По правило при разпръскване на запалими, съотв. опасни материали съблюдавайте разпоредбите на местните полицейски органи.

- Когато се използва заедно с аксесоари за пръска- не (напр. пистолет за боядисване): При пълнене на уредите за пръскане спазвайте разстояние до продукта и не пръскайте в посока на компресора.

Експлоатация на съдове под налягане

- Който експлоатира съд под налягане, трябва да го поддържа в изрядно състояние, да го контролира, да извършва необходимите работи по поддръжка и ремонт незабавно и да изпълнява условията съгласно необходимите мерки за безопасност.

- Надзорните органи могат в отделни случаи да изискат контролни мерки.

- Съд под налягане не бива да се експлоатира, ако показва дефект, чрез който се застрашават работещите или трети лица.

- Преди всяка експлоатация проверявайте съда под налягане за ръжда и повреди. Компресорът не бива да се експлоатира с повреден или ръждясал съд под налягане. Ако установите повреди, моля обърнете се към сервисна работилница.

Съхранявайте добре тези указания за безопасност.

ПРЕДУПРЕЖДЕНИЕ! По време на експлоатация то- зи електрически инструмент създава електромаг- нитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препо- ръчваме на лица с медицински импланти да се кон- султират със своя лекар и с производителя на меди- цинския имплант, преди електрическият инструмент да бъде използван.

6. Остатъчни дискове

Продуктът е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатьъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
• Предотвратявайте случайни включвания на продукта: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат. Използвайте работния инструмент, препоръчан в това ръководство за употреба. Така постигате оптимална производителност на Вашия продукт.
• Дръжте ръцете си далеч от работната зона, когато продуктът работи.

7. Технически данни

Присъединяване към мрежата	230V / 50 Hz
Мощност на двигателя	2200 W / 3 PS
Режим на работа	S1
Обороти на двигателя	2900 min ^-1
Обем на съда под налягане	100 l
Работно налягане	10 bar
Тео. Мощност на всмукване	550 l/min
Тео. Изходна мощност	350 l/min

Тип защита IPX2
Тегло 84 kg
Масло (15W 40) 1,2 l
Макс. монтажна височина(над морското равнище)	1000 m
Вид ремък А-1400

Запазва се правото на технически промени!

Шум и вибрации

⚠ Предупреждение: Шумът може да окаже сери- озни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете под- ходяща защита за слуха.

• Отворете опаковката и внимателно извадете продукта.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с продукта посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Продуктът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

9. Конструкция

⚠️ ВНИМАНИЕ!

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

За монтажа се нуждаете от:

• Вилкообразен ключ 12 mm*
• Вилкообразен ключ 14 mm*
• Вилкообразен ключ 17 mm*
• Вилкообразен ключ 4 mm*
- Кръстата отвертка*
* не са включени задължително в обема на доставката!

9.1 Монтаж на колелата (Фиг. 3)

1. Вкарайте винта (14а) през колелото (14).
2. Сега вкарайте винта (14a) през държача на съда под налягане (12).
3. Закрепете винта (14a) с гайката (14b).
4. Повторете процедурата и от другата страна на съда под наляган (12).

1. Вкарайте винта (13а) през опорния крак (13).
2. Опорният крак (13) се монтира на държача на съда под наляган (12).
3. Закрепете опорния крак (13) с гайката (13b).
4. Повторете процедурата и за втория опорен крак.

9.3 Монтаж на въздушния филтър (3х) (Фиг. 5)

1. Свалете транспортния предпазител от държа- ча на въздушния филтър (ако е наличен).
2. Свалете крилчатата гайка (1a) и подложната шайба (1b) от болта с резба на компресорната помпа.
3. Вкарайте корпуса на въздушния филтър (1) с въздушния филтър върху болта с резба.
4. Закрепете отново корпуса на въздушния филтър (1) с подложната шайба (1b) и крилчатата гайка (1a).
5. Повторете процедурата и за трите въздушни филтъра.
6. Закрепете въздушните филтри с входния от- вор надолу, за да избегнете прекомерно за- мърсяване.

9.4 Монтаж на транспортната дръжка (Фиг. 6)

1. Закрепете транспортната дръжка (6) към съда под налягане (12) с помощта на винта (6а), как-то е показано.
2. Повторете процедурата три пъти.

9.5 Пълнене на компресорно масло в корпуса на компресорната помпа (Фиг. 12)

1. Извадете тапата за масло като транспортен предпазител (18a) от отвора за наливане на масло.
2. Налейте доставеното компресорно масло в корпуса на компресорната помпа и поставете тапата за масло (18) в отвора за наливане на масло.
3. Проверете нивото на маслото с помощта на наблюдателното прозорче (16). Нивото на маслото трябва да е в червения кръг.

• Преди свързването се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.
• Напълнете корпуса на компресорната помпа с масло, както е описано в раздел 9.5.
• Проверете продукта за транспортни щети. Незабавно съобщете на транспортната компания, с която е бил доставен компресорът, за каквито и да е щети.
• Поставянето на компресора трябва да се извърши в близост до консуматора.
• Дълги въздухопроводи и дълги проводници (удължителни кабели) трябва да се избягват.
• Внимавайте засмукваният въздух да е сух и чист.
• Не поставяйте компресора във влажно или мо- кро помещение.
• Компресорът трябва да се експлоатира само в подходящи помещения (добре вентилирани, околна температура +5 °C до 40 °C). В помещението не бива да има прахове, киселини, изпарения, експлозивни или запалими газове.
• Компресорът е подходящ за употреба в сухи помещения. В области, в които се работи с пръски вода, употребата не е допустима.
• Преди пускане в експлоатация трябва да бъде проверено нивото на маслото в компресорната помпа.
• Компресорът може да се използва на открито само за кратко време при сухи условия на околната среда.
• Компрессорът трябва винаги да се поддържа сух и да не се оставя навън след работа.

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

11.1 Превключвател за включване/изключване (Фиг. 7)

• За включване на компресора превключвателят за включване/изключване (5) се изтегля нагоре.
• За изключване превключвателят за включване/изключване (5) се натиска надолу.

11.2 Настройка на налягането (Фиг. 1, 2)

• С регулатора на налягането (8) се настройва налягането при манометъра (9).
• Настроеното налягане може да се отвежда от бързодействащия съединител (10, 19).
• На манометъра (11) се отчита налягането на съда под налягане.

11.3 Настройка на граничния прекъсвач за на- лягането (Фиг. 1)

• Прекъсвачът за налягане (7) е настроен фабрично.
• Налягане на включване ок. 8 bar
  • Налягане на изключване ок. 10 bar

11.4 Превключвател срещу претоварване (Фиг. 13)

Двигателят е оборудван с превключвател срещу претоварване (24). При претоварване на компресора превключвателят срещу претоварване (24) изключва автоматично, за да предпази компресора от прегряване.

1. Ако превключвателят срещу претоварване (24) се е задействал, изключете компресора от превключвателя за включване/изключване (5) и изчакайте, докато компресорът се охлади.

2. Сега натиснете превключвателя срещу претоварване (24) и отново включете компресора.

11.5 Изпускане на налягането при приключване на работата

1. Изпуснете свръхналягането в компресора, като изключите компресора и изразходвате все още наличния в съда под налягане сгъстен въздух, напр. с пневматичен инструмент на празен ход или с пистолет за продухване.

12. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

При работа с приставките за пръскане и разпръскване, както и при временно използване на открыто, продуктът задължително трябва да се свърже към защитен прекъсвач за утечен ток с ток на изключване от 30 mA или по-малък.

Важни указания

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• точките на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати
• точките на прегъване поради неправилно закрепване или прокарване на свързващия проводник
• местата на прерязване поради прегазване на свързващия проводник
• повреди в изолацията поради дърпане от стенния контакт
• пукнатини поради стареене на изолацията

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

• Продуктът отговаря на изискванията на EN 61000-3-11 и подлежи на специални условия за свързване. Това означава, че използването на произволни, свободно избрани точки на свързване не е допустимо.
• При неблагоприятни условия на захранващата мрежа продуктът може да доведе до временни колебания в напрежението.
• Продуктът е предвиден само за употреба към точки на свързване, които a) не превишават максимально допустим мрежов импеданс "Z" (Zmax. = 0,2117 Ω) или б) имат допустимо натоварване на мрежата при продължителна работа от поне 100 А за фаза.
• Вие, като потребител, трябва да гарантирате, ако е необходимо чрез консултация с Вашето електроснабдително дружество, че Вашата точка на свързване, към която желаете да използвате продукта, отговаря на едно от двете посочени изисквания, а) или b).

13. Почистване

⚠️ Внимание!

Преди всякакви работи по почистване и поддръжка издърпвайте мрежовия щепсел! Опасност от нара- няване от токови удари!

⚠️ Внимание!

Изчакайте продуктът да се охлади докрай! Опасност от изгаряне!

⚠ Внимание!

Преди всякакви работи по почистване и поддръжка налягането трябва да се изпусне от продукта! Опасност от нараняване!

• Поддържайте продукта възможно най-чист от прах и замърсявания. Избърсвайте продукта с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате продукта веднага след всяка употреба.
• Почиствайте продукта редовно с влажна кърпа и малко мек сапун.
• Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на продукта. Внимавайте за това, да не може да попадне вода във вътрешността на продукта. Проникването на вода увеличава риска от токов удар.

- Преди почистване маркучът и инструментите за пръскане трябва да бъдат отделени от компресора. Компрессорът не бива да се почиства с вода, разтворители или подобни.

14. Транспортиране

• За да преместите продукта, повдигнете транспортната дръжка и издърпайте продукта на новото място.
• При транспортиране в моторно превозно средство продуктът трябва да се закрепи към товарната платформа с ремъци.

15. Съхранение

• Съхранявайте продукта и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място.
• Оптималната температура на съхранение е между 5 и 30 °C.
• Съхранявайте продукта в оригиналната му опаковка.
• Покрийте продукта, за да го защитите от прах или влага.
• Съхранявайте ръководството за експлоатация при продукта.

16. Поддръжка

За поддръжката се нуждаете от:

• Вилкообразен ключ 17 mm*
• Вилкообразен ключ 12 mm*
* не са включени задължително в обема на доставката!

⚠️ Внимание!

Преди всякакви работи по почистване и поддръжка издърпвайте мрежовия щепсел! Опасност от нара- няване от токови удари!

⚠️ Внимание!

Изчакайте продуктът да се охлади докрай! Опасност от изгаряне!

⚠ Внимание!

Преди всякакви работи по почистване и поддръжка налягането трябва да се изпусне от продукта! Опасност от нараняване!

16.1 Смяна на клиновидния ремък (Фиг. 8 – 11)

1. Винаги изключвайте продукта от електрическата мрежа, преди да смените клиновидния ремък (3) на компресора.
2. Свалете предпазната решетка (2), като завъртите пластмасовите клипсове (23) на 90° с по-мощта на клещи.
3. Вземете 12-милиметров гаечен ключ и отстранете винта (2a) и подложните шайбите (2b), които свързват предпазната решетка (2) с двигателя (4).
4. Отвинтете четирите винта (4a) на двигателя (4) с помощта на 17-милиметров гаечен ключ, за да можете да преместите двигателя.
5. Сменете клиновидния ремък (3).
6. След това изпълнете същите стъпки в обратен ред, за да върнете продукта в работно състояние. Уверете се, че двигателят е затегнат под прав ъгъл спрямо посоката на въртене, за да осигурите безпроблемно движение на клиновидния ремък.

16.2 Поддръжка на съда под налягане Внимание!

За продължителна годност на съда под налягане (12) след всяка експлоатация кондензиралата вода трябва да се изпуска чрез отваряне на винта за източване (21). Преди това изпуснете налягането от съда (вижте 11.5).

• Изпускателната пробка на кондензирала вода (21) се отваря чрез въртене обратно на часовниковата стрелка (поглед от долната страна на компресора към винта), за да може кондензиралата вода да изтече напълно от съда под налягане (12).
• След това отново затворете изпускателната пробка на кондензирала вода (21) (въртене по часовниковата стрелка).
• Преди всяка експлоатация проверявайте съда под налягане (12) за ръжда и повреди.
• Компресорът не бива да се експлоатира с повреден или ръждясал съд под налягане (12). Ако установите повреди, моля обърнете се към сервизна работилница.

⚠️ Внимание!

Кондензиралата вода от съда под налягане съдържа остатъци от масло. Изхвърляйте кондензиралата вода съгласно изискванията за опазване на околната среда в съответен пункт.

16.3 Предпазен вентил (Фиг. 2)

• Предпазният вентил (20) е настроен на максимально допустимото налягане на съда под налягане.
• Не е допустимо регулиране на предпазния вентил или сваляне на свързващия предпазител (20.2) между гайката за изпускане (20.1) и нейната капачка (20.3).
• За да функционира предпазния вентил правилно в случай на нужда, той трябва да се задейства на всеки 30 работни часа, но най-малко 3 пъти годишно.
• За отваряне завъртете перфорираната гайка за изпускане (20.1) обратно на часовниковата стрелка и след това издърпайте навън на ръка стеблото на клапана през перфорираната гайка за изпускане (20.1), за да отворите изхода на предпазния вентил.
  • Вентильт изпуска въздуха звучно.
• След това отново затегнете гайката за изпуска- не по посока на часовниковата стрелка.

16.4 Редовна проверка на нивото на маслото (Фиг. 12)

• Поставете компресора върху равна повърхност.
• Нивото на маслото трябва да е в центъра на наблюдателното прозорче за маслото (16) (червена точка).

16.5 Смяна на маслото (Фиг. 12)

Първоначално напълненото масло трябва да бъде сменено след 10 часа работа; след това на всеки 50 часа работа маслото трябва да се източва и да се напълва ново.

16.5.1 Източване на маслото

1. Изключете двигателя и изтеглете мрежовия щепсел от контакта.
2. Свалете пробката за източване на маслото (15).
3. За целта отвинтете тапата за масло (18).
4. За да не изтече маслото неконтролируемо, дръжте малък ламаринен улей отдолу и съ- берете маслото в съд. Ако маслото не изтича напълно, препоръчваме да наклоните леко компресора.
5. Ако маслото е изтекло, поставете отново винта за източване на маслото (15).
6. Изхвърлете отработеното масло в съответен пункт за събиране на отработено масло.

16.5.2 Пълнене на масло

1. За да напълните правилното количество масло, следете за това, компресорът да стои върху хоризонтална повърхност.
2. Свалете тапата за масло (18) и налейте новото масло в отвора за наливане на масло, докато нивото на маслото в наблюдателното прозорче за маслото (16) достигне правилното ниво на пълнене (червена точка). Не надвишавайте максимальното количество на пълнене. Препълване може да доведе до повреди по продукта.
3. Поставете отново тапата за маслото (18) в от- вора за наливане на масло.

16.6 Почистване на въздушния филтър (Фиг. 5)

Въздушният филтър предотвратява проникването на прах и замърсявания. Необходимо е почистване на този филтър най-малко на всеки 300 часа работа. Запушен въздушен филтър намалява значително производителността на компресора.

1. Свалете въздушния филтър, като отвинтите крилчатата гайка (1а) на корпуса на въздушния филтър (1).
2. Свалете крилчатата гайка (1a) и подложната шайба (1b).
3. След това разделете корпуса на въздушния филтър (1). Сега можете да извадите въздушния филтър.
4. Изтупайте внимателно въздушния филтър и частите на корпуса на въздушния филтър.
5. След това тези конструктивни елементи трябва да бъдат продухани със сгъстен въздух (ок. 3 bar) и отново да бъдат монтирани в обратна последователност.

16.7 Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
- Данни от типовата табелка на уреда
- Данни от типовата табелка на двигателя

При връщане на продукта за ремонт обърнете внимание, че от съображения за безопасност той трябва да се изпрати без масло и гориво на сервизната станция.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Въздушен филтър, клиновиден ремък, цилиндър, бутало, бутални пръстени, пластмасови клипсове

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

17. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосьобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.

- Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!

- Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради)

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

• Ако но вият електрически уред с е доставя от про -изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.
• Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

Можете да се информирате относно възможностите за изхвърляне на излезли от употреба уреди от Вашите общински или градски власти.

Горива и масла

• Преди да изхвърлите уреда, резервоарът за гориво и резервоарът за двигателно масло трябва да бъдат изпразнени!
• Горивото и двигателното масло не бива да се из- хвърлят заедно с битовите отпадъци или в кана- лизацията, а трябва да се събират и изхвърлят разделно!
• Празните резервоари за масло и гориво трябва да се изхвърлят по екологичен начин.

18. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Компрессорът не работи	Няма мрежово напрежение Проверете кабела, мрежовия щепсел, предпазителя и контакта
	Твърде ниско мрежово напрежение	Избягвайте твърде дълги удължителни кабели. Използвайте удължителен кабел с доста-тъчно голямо напречно сечение на жилата
	Твърде ниска външна температура	Не експлоатирайте при външна температура под +5 °C
	Двигателят прегрява Оставете двигателя да изстине, при нужда отстранете причината за прегряването
Компрессорът рабо-ти, но няма налягане	Нехерметичен предпазен вентил	Сменете предпазния вентил
	Повредени уплътнения	Проверете уплътнението, възложете смяна на повредените уплътнения в специализиран сервис
	Нехерметичен винт за източване на кондензирала вода	Притегнете винта на ръка. Проверете уплътне-нието върху винта, при нужда сменете
Компрессорът рабо-ти, на манометъра се показва налягане, но инструментите не работят	Нехерметично съединение на маркуча	Проверете пневматичния маркуч и инструмен-та, при нужда сменете
	Нехерметична бърза връзка Проверете бързата връзка, при нужда сменете
	Настроено твърде ниско наляга-не на регулатора на налягане	Навийте повече регулатора на налягане

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
