HC550TC - Kompressor SCHEPPACH - Gratis brugsanvisning og manual

Produkttype	Stempelkompressor
Mærke	Scheppach
Model	HC550TC
Strømforsyning	230 V / 50 Hz
Motoreffekt	2200 W / 3 HK
Beholderens volumen	100 liter
Arbejdstryk	10 bar
Teoretisk sugeydelse	550 l/min
Teoretisk afgangsydelse	350 l/min
Motorhastighed	2900 min-1
Olietype	15W40, 1,2 liter
Beskyttelsesgrad	IPX2
Lydstyrkeniveau	97 dB
Vægt	84 kg
Mål (L x B x H)	Cirka 120 x 50 x 80 cm (estimeret)
Vigtigste funktioner	Fremstilling af trykluft til trykluftværktøj, oppustning, maling
Vedligeholdelse og rengøring	Rengør regelmæssigt, dræn kondensvand, skift olie hver 50. time, rengør luftfilter hver 300. time
Sikkerhed	Sikkerhedsventil, trykafbryder, overbelastningsafbryder, motorens termiske beskyttelse
Reservedele og reparérbarhed	Sliddele (luftfilter, rem, tætninger) tilgængelige via kundeservice

Ofte stillede spørgsmål - HC550TC SCHEPPACH

Hvad er det maksimale tryk på Scheppach HC550TC kompressoren?

Det maksimale arbejdstryk er 10 bar, fabriksindstillet til at stoppe ved ca. 10 bar og genstarte ved 8 bar.

Hvilken type olie skal bruges, og hvordan skiftes den?

Brug 15W40 olie i en mængde på 1,2 liter. Olie skal skiftes efter de første 10 driftstimer, derefter hver 50. time. Afbryd apparatet, fjern aftapningsproppen (15) og påfyldningsproppen (18), opsaml den brugte olie i en beholder, skru derefter aftapningsskruen i og fyld op til den røde markering på olieglasset.

Hvordan rengøres luftfilteret?

Skru vingemøtrikken (1a) og skiven (1b) af luftfilterhuset. Fjern filteret, bank det forsigtigt og blæs det rent med trykluft ved ca. 3 bar. Monter i omvendt rækkefølge. Udfør denne operation hver 300. driftstime.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontrollér først strømforsyningen (kabel, stik, sikring). Sørg for, at omgivelsestemperaturen er over +5 °C. Hvis motoren er overbelastet, vent til den er afkølet, og tryk på overbelastningsafbryderen (24), før du genstarter.

Hvordan drænes kondensvandet fra beholderen?

Efter hver brug skal beholderen trykaflastes (lad luften slippe ud via et værktøj). Åbn afløbsskruen (21) ved at dreje mod uret for at dræne vandet. Luk den ved at dreje med uret. Bortskaf kondensvandet på miljøvenlig vis (indeholder olierester).

Er lydniveauet højt?

Ja, lydeffektniveauet er 97 dB. Det er påkrævet at bære høreværn under brug.

Kan jeg bruge kompressoren udendørs?

Ja, men kun kortvarigt og i tørt vejr. Kompressoren skal beskyttes mod regn og opbevares tørt efter brug. Installationen skal foregå i et tørt og godt ventileret indendørsrum.

Hvordan udskiftes kileremmen?

Afbryd apparatet. Fjern beskyttelsesgitteret (2) ved at dreje clipsene (23) 90° og skrue skruerne (2a) ud. Løsn de fire motorskruer (4a) for at flytte motoren. Udskift remmen (3) og monter igen, og sørg for, at motoren er korrekt justeret.

Hvilke værktøjer kan jeg bruge med denne kompressor?

Kompressoren leverer en udgangsydelse på 350 l/min, egnet til trykluftværktøj som oppustningspistoler, malingssprøjter, slagskruenøgler osv. For værktøj med højt forbrug skal du kontrollere det nødvendige flow.

Hvad gør jeg ved luftlækage?

Kontrollér hurtigkoblingerne (10, 19), slangerne og sikkerhedsventilen (20). Hvis lækagen kommer fra ventilen, skal den udskiftes. For tætninger skal du kontakte et specialiseret værksted.

BRUGSANVISNING HC550TC SCHEPPACH

12. Elektrisk anslutning

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader.
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materiale må ikke bearbejdes!
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af produktet, kan forårsage tab af synet.
	Advarsel mod varme overflader
	Advarsel mod elektrisk spænding
	Advarsel! Produktet er udstyret med en automatiseret startstyring. Hold fremmede på afstand, når produktet er i brug!
	Udsæt ikke maskinen for regn. Maskinen må kun opstilles, opbevares og benyttes i tørre omgivelser.
	Angivelse af lydeffektniveau i dB
⚠ PAS PÅ!	I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med dette symbol.
	PAS PÅ! Inden første ibrugtagning skal olieniveauet kontrolleres og olieproppen udskiftes!
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 232
2. Produktbeskrivelse (fig. 1-13)....232
3. Leveringsomfang 232
4. Tilsigtet brug 232
5. Generelle sikkerhedshenvisninger 233
6. Restrisici 235
7. Tekniske data....235
8. Udpakning....236
9. Konstruktion....236
10. Før ibrugtagning .... 236
11. Ibrugtagning....237
12. Elektrisk tilslutning....237
13. Rengøring 238
14. Transport....238
15. Opbevaring 238
16. Vedligeholdelse 238
17. Bortskaffelse og genanvendelse 240
18. Afhjælpning af fejl 241
19. Overensstemmelseserklæring 323

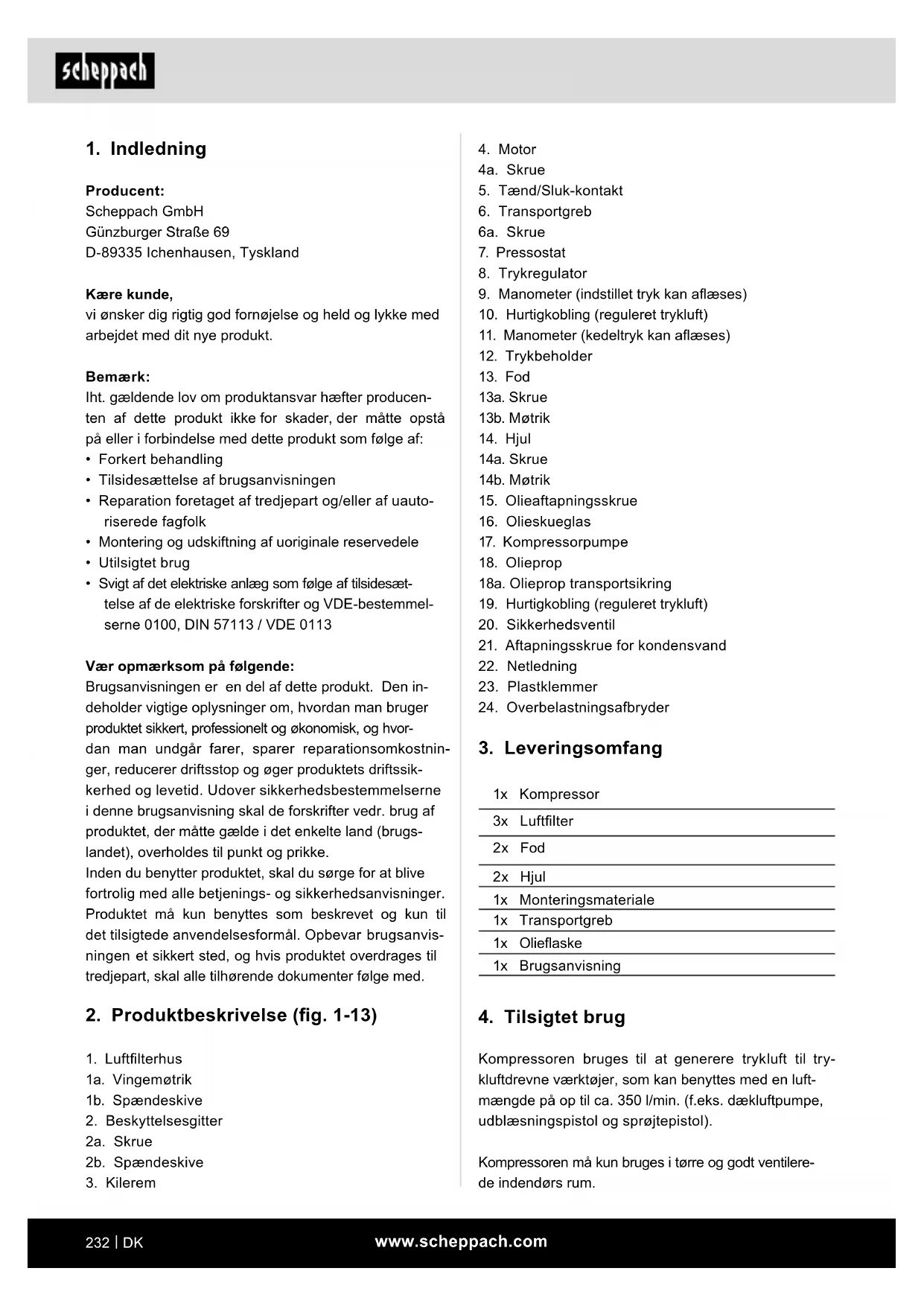

1. Indledning

Producent:

Scheppach GmbH

vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel-serne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt. Den in- deholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvor- dan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssik- kerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugs- landet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger.

Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2. Produktbeskrivelse (fig. 1-13)

1. Luftfilterhus
   1a. Vingemøtrik
   1b. Spændeskive
2. Beskyttelsesgitter
   2a. Skrue
   2b. Spændeskive

3. Kilerem

4. Motor
   4a. Skrue

5. Tænd/Sluk-kontakt
6. Transportgreb
   6a. Skrue
7. Pressostat
8. Trykregulator
9. Manometer (indstillet tryk kan aflæses)
10. Hurtigkobling (reguleret trykluft)
11. Manometer (kedeltryk kan aflæses)
12. Trykbeholder
13. Fod
    13a. Skrue
    13b. Møtrik
14. Hjul
    14a. Skrue
    14b. Møtrik
15. Olieaftapningsskrue
16. Olieskueglas
17. Kompressorpumpe
18. Olieprop
    18a. Olieprop transportsikring
19. Hurtigkobling (reguleret trykluft)
20. Sikkerhedsventil
21. Aftapningsskrue for kondensvand
22. Netledning
23. Plastklemmer
24. Overbelastningsafbryder

3. Leveringsomfang

1x Kompressor

3x Luftfilter

2x Fod

2x Hjul

1x Monteringsmateriale

1x Transportgreb

1x Olieflaske

1x Brugsanvisning

4. Tilsigtet brug

Kompressoren bruges til at generere trykluft til trykluftdrevne værktøjer, som kan benyttes med en luftmængde på op til ca. 350 l/min. (f.eks. dækluftpumpe, udblæsningspistol og sprøjtepistol).

Kompressoren må kun bruges i tørre og godt ventilerede indendørs rum.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

5. Generelle sikkerhedshenvisninger

⚠ PAS PÂ!

Når der benyttes elværktøj, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs alle disse anvisninger, før du bruger dette elværktøj, og opbevar sikkerhedsanvisningerne et godt og sikkert sted.

Sikkert arbejde

1. Hold dit arbejdsområde i orden

- Uorden på arbejdsområdet kan føre til uheld.

1. Tag højde for påvirkninger udefra

- Udsæt ikke elværktøj for regn.

- Brug ikke elværktøj i fugtige eller våde omgivelser. Fare pga. elektrisk stød!

- Sørg for god belysning af arbejdsområdet.

- Brug ikke elværktøj, hvor der er fare for brand eller eksplosion.

1. Beskyt dig mod elektrisk stød

- Sørg for, at kroppen ikke kommer i berøring med jordforbundne dele (f.eks. rør, radiatorer, elektriske komfurer, køleskabe).

1. Børn skal holdes på afstand!

- Undlad at lade andre personer røre ved værktø-jet og kablet; sørg for at holde dem på afstand af arbejdsområdet.

1. Opbevar elværktøj, der ikke er i brug, et sikkert sted

- Ubrugte elværktøjer bør opbevares et tørt sted, der skal være aflåst, eller som befinder sig højt oppe; dette sted skal være uden for børns rækkevidde.

1. Overbelast ikke dit elværktøj

- De arbejde bedre og mere sikkert i det angivne ydelsesområde.

1. Brug egnet tøj

- Brug ikke vidt tøj eller smykker, de kan blive trukket ind af bevægelige dele.

- Til udendørs arbejde anbefales det at bruge gummihandsker og skridsikkert fodtøj.

1. Brug ikke kablet til formål, det ikke er beregnet til

- Brug ikke kablet til at trække stikket ud af stikkontakten med. Beskyt kablet mod varme, olie og skarpe kanter.

1. Plej dine værktøjer med omhu

- Hold kompressoren ren, så arbejdet med den bliver godt og sikkert.

- Følg vedligeholdelsesforskrifterne.

- Kontrollér elværktøjets tilslutningsledning med regelmæssige mellemrum, og få den udskiftet af en anerkendt fagmand, hvis den skulle blive beskadiget.

- Kontrollér forlængerkablerne med jævne mellemrum, og udskift dem, hvis de er beskadiget.

1. Træk stikket ud af stikkontakten

- Når elværktøjet ikke er i brug, før vedligeholdelse, og når værktøjer som f.eks. savklinge, bor, fræser skiftes.

1. Undgå utilsigtet start

- Kontroller, at kontakten er slukket, när stikket sættes i stikdåsen.

1. Brug forlængerledninger til områder udendørs

- Til udendørs arbejde må der kun bruges forlængerkabler, der er godkendt og mærket hertil.

- Brug kun kabeltromlen i afrullet tilstand.

1. Vær altid opmærksom

- Vær opmærksom på, hvad du laver. Udfør arbejdet med fornuft. Brug ikke elværktøjet, hvis du er ukoncentreret.

1. Kontroller elværktøjet for eventuelle beskadigelser

- Før fortsat brug af elværktøjet skal beskyttelsesanordninger eller let beskadigede dele undersøges med omhu for at sikre, at de fungerer korrekt og som tilsigtet.

- Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.

- Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes på et anerkendt professionelt værksted, medmindre andet er angivet i brugsanvisningen.

- Beskadigede kontakter skal erstattes på et kundeserviceværksted.

- Brug ikke defekte eller beskadigede tilslutningsledninger.

- Brug ikke elværktøj, hvis kontakt ikke kan tændes og slukkes.

1. Få elværktøjet repareret af en uddannet elektriker.

- Dette elværktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Reparationer må kun udføres af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opstå uheld for brugeren.

1. PAS PÀ!

- For din egen sikkerheds skyld må der kun benyttes tilbehør og ekstraudstyr, som er angivet i brugsanvisningen eller anbefalet eller angivet af producenten. Brug af værktøjer eller tilbehør, som ikke er anbefalet i brugsanvisningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Støj

- Under brug af kompressoren skal der benyttes høreværn.

1. Udskiftning af tilslutningsledning

- Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød.

1. Oppumpning af dæk

- Kontrollér dæktrykket umiddelbart efter oppumpningen ved hjælp af egnet manometer, f.eks. på en tankstation.

1. Kompressorer til brug på vej anvendt i byggepladsdrift

- Kontrollér, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejdstryk.

1. Opstillingssted

- Kompressoren må kun opstilles på en plan overflade.

1. Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel ved tryk over 7 bar.

2. Undgå, at ledningssystemet udsættes for kraftige belastninger; dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

3. Sørg for, at oliekøleanordningerne holdes rene, og at beskyttelsesudstyret holdes i funktionel stand.

4. Fare for forbrænding pga. meget varm olie

- Kompressoren må aldrig benyttes i nærheden af åben ild.

- Pas på ikke at spilde olie.

1. Ved lave temperaturer under 0°C er motorstart forbudt.

Yderligere sikkerhedsforskrifter

Sikkerhedsforskrifter vedr. arbejde med trykluft og udblæsningspistoler

- Kompressorpumpe og ledninger bliver meget varme under drift. Berøring vil medføre forbrænding.

- Den luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kunne medføre brand eller eksplosion i kompressorpumpen.

- Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med hånden. På denne måde kan man undgå personskader pga. den tilbagespringende slange.

- Under arbejde med trykluftpistoler skal der benyttes beskyttelsesbriller. Fremmedlegemer og udblæste dele kan let forårsage personskader.

- Udblæsningspistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre tøj på kroppen. Fare for personskade!

Sikkerhedsanvisninger vedr. sprøjtning med maling

- Der må ikke forarbejdes lak eller opløsningsmidler med et flammepunkt under 55°C. Eksplosionsfare!

- Lak og opløsningsmidler må ikke opvarmes. Eksplosionsfare!

- Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmasker) som beskyttelse. Se også oplysninger om beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.

- De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet på emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skal evt. træffes yderligere beskyttelsesforanstaltninger, navnligt skal der benyttes egnet tøj og masker.

• Under sprøjteprocessen og i arbejdsrummet må der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.
• Der må ikke forefindes eller benyttes brandkilder, åben ild eller gnistfrembringende maskiner.
• Mad og drikkevarer må hverken opbevares eller fortæres i arbejdsrummet. Malingsdampe er sundhedsskadelige.
• Arbejdsrummet skal være større end 30 m ^3 , og der skal sikres tilstrækkelig luftudskiftning under sprøjtning og tørring.
• Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtemateriale skal man principielt følge bestemmelserne fra det lokale politi.
• I forbindelse med PVC-trykslangen må der ikke forarbejdes medier såsom mineralsk terpentin, butylalkohol og methylenchlorid. Disse medier ødelægger trykslangen.
• Ved anvendelse i forbindelse med sprøjtetilbehør (f.eks. en sprøjtepistol): Når sprøjteudstyret fyldes, skal der holdes afstand til produktet, ligesom der må ikke sprøjtes i retning mod kompressoren.

Drift af trykbeholdere

• Når man arbejder med en trykbeholder, skal denne holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødvendige vedligeholdelses- og reparationsarbejder skal udføres uden undtagelse, ligesom der skal træffes de nødvendige sikkerhedsforanstaltninger i forhold til de givne omstændigheder.
• De tilsynshavende myndigheder kan i enkelt tilfælde påbyde de nødvendige overvägningsforanstaltninger.
• En trykbeholder må ikke benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.
• Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Opbevar sikkerhedsforskrifterne et sikkert sted.

ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

6. Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Desuden kan der forefindes ikke-åbenlyse restrisici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå utilsigtet igangsætning af produktet: Når stikket sættes i stikkontakten, må driftsknappen ikke være trykket ind. Brug det indsatsværktøj, der anbefales i denne brugsanvisning. Sådan opnås optimal ydeevne med produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.

7. Tekniske data

Nettilslutning 230 V / 50 Hz

Motoreffekt 2200 W / 3 HK
Driftsfunktion S1
Motorhastighed 2900 min	-1
Trykbeholdervolumen 100 l
Driftstryk 10 bar
Teo. Indsugningseffekt 550 l/min
Teo. Effektafgivelse	350 l/min
Beskyttelsesgrad	IPX2
Vægt	84 kg
Olie (15W 40)	1,2 l
Max opstillingshøjde (m.o.h.)	1000 m
Remtype	A-1400

Forbehold for tekniske ændringer!

Støj og vibration

Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Støjværdier

Lydeffektniveau L_WA	97 dB
Lydtryksniveau L_pA	84,6 dB
Usikkerhed K_WA/pA	2,39 / 3 dB

8. Udpakning

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Informér straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

ADVARSEL!

Produktet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Konstruktion

⚠ PAS PÂ!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

Til montage skal du bruge:

• Gaffelnøgle 12 mm*
• Gaffelnøgle 14 mm*
• Gaffelnøgle 17 mm*
• Gaffelnøgle 4 mm*
• Stjerneskruetrækker*
* medfølger ikke nødvendigvis!

9.1 Montering af hjul (fig. 3)

1. Indsæt skruen (14a) gennem hjulet (14).
2. Indsæt derefter skruen (14a) gennem holderen på trykbeholderen (12).
3. Fastgør derefter skruen (14a) med møtrikken (14b).
4. Gentag processen på den anden side af trykbeholderen (12).

9.2 Montering af fod (2x) (fig. 4)

1. Indsæt skruen (13a) gennem foden (13).
2. Herefter anbringes foden (13) på holderen på tryk- beholderen (12).
3. Fastgør foden (13) med møtrikken (13b).
4. Gentag denne proces for den anden fod.

9.3 Montering af luftfilter (3x) (fig. 5)

1. Fjern transportsikringen fra luftfilterholderen (hvis monteret).
2. Fjern vingemøtrikken (1a) og spændeskiven (1b) fra gevindbolten på kompressorpumpen.
3. Indsæt luftfilterhuset (1) med luftfiltret på gevindbolten.
4. Fastgør igen luftfilterhuset (1) med spændeskiven (1b) og vingemøtrikken (1a).
5. Gentag processen for alle tre luftfiltre.
6. Fastgør luftfiltrene med indløbsåbningen nedad for at undgå for kraftig forurening.

9.4 Montering af transportgreb (fig. 6)

1. Fastgør transportgrebet (6) med skruen (6a) som illustreret på trykbeholderen (12).
2. Gentag denne proces tre gange.

9.5 Påfyldning af kompressorolie i kompressor-pumpehuset (fig. 12)

1. Fjern olieproppen som transportsikring (18a) fra oliepåfyldningsåbningen.
2. Fyld den medfølgende kompressorolie i kompressorpumpehuset, og indsæt olieproppen (18) i oliepåfyldningsåbningen.
3. Kontrollér olieniveauet ved hjælp af olieskueglasset (16). Olieniveauet skal være inden for den røde cirkel.

10. Før ibrugtagning

• Kontrollér inden tilslutningen, at dataene på type-skiltet stemmer overens med netdataene.
• Fyld kompressorpumpehuset med olie, som beskrevet i pkt. 9.5.

• Kontrollér produktet for transportskader. Meld straks evt. skader til den transportvirksomhed, som kompressoren blev leveret med.

• Kompressoren skal opstilles i nærheden af forbrugeren.

• Lange luftledninger og lange forsyningsledninger (forlængerkabler) skal undgås.
• Indsugningsluften skal være tør og støvfri.
• Undlad at stille kompressoren i fugtige eller våde rum.
• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivelsestemperatur +5°C til +40°C). I rummet må der ikke forefindes støv, syre, dampe, eksplosive eller brændbare gasser.
• Kompressoren er egnet til brug i tørre rum. Må ikke benyttes i områder, hvor der arbeides med stænkvand.
• Inden ibrugtagning skal man kontrollere olieniveauet i kompressorpumpen.
• Kompressoren må kun benyttes kortvarigt uden-dørs, og kun i tørre omqivelser.
• Kompressoren skal altid holdes tør og må ikke efterlades udendørs efter arbeidet.

11. Ibrugtagning

⚠ PAS PÂ!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

11.1 Tænd/Sluk-kontakt (fig. 7)

• Kompressoren tændes ved at trække Tænd/Sluk-kontakten (5) op.
• Den slukkes ved at trykke Tænd/Sluk-kontakten (5) ned.

11.2 Trykindstilling (fig. 1, 2)

• Med trykregulatoren (8) indstiller man trykket på manometret (9).
• Det indstillede tryk kan aflæses på lynkoblingen (10, 19).
• På manometeret (11) kan man aflæse kedeltrykket.

11.3 Indstilling af pressostat (fig. 1)

• Pressostaten (7) er indstillet på fabrikken.
  • Tændingstryk: ca. 8 bar
  • Slukningstryk: ca. 10 bar

11.4 Overbelastningsafbryder (fig. 13)

Motoren har en overbelastningsafbryder (24). Hvis kompressoren overbelastes, udkobler overbelastningsafbryderen (24) automatisk for at beskytte kompressoren mod overophedning.

1. Hvis overbelastningsafbryderen (24) er blevet ud- løst, skal man slukke for kompressoren via Tænd/ Sluk-knappen (5) og vente, til kompressoren er afkølet.
2. Tryk derefter overbelastningsafbryderen (24) ind, og tænd igen for kompressoren.

11.5 Aflastning af overtrykket ved arbejdets ophør

1. Aflast overtrykket i kompressoren ved at slukke den og opbruge den trykluft, der stadig findes i trykbeholderen, f.eks. med et trykluft-universal-værktøj i tomgang eller med en udblæsningspistol.

12. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Når man arbejder med sprøjte- og sprayadaptere, og når man bruger dem midlertidigt udendørs, skal produktet tilsluttes et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre.

Vigtige anvisninger

Hvis motoren overbelastes, slår den automatisk fra. Efter en afkølingsfase (varierer tidsmæssigt) kan motoren startes igen.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger
• Knæksteder, när tilslutningsledninger fastgøres eller trækkes forkert
• Skæresteder, når tilslutningsledninger køres over
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen
  • Revner pga. ældning af isoleringen

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

• Produktet opfylder kravene iht. EN 61000-3-11 og skal overholde specielle tilslutningsbetingelser. Det vil sige, at brug ved tilslutning til vilkårlige, frit valgbare tilslutningspunkter ikke er tilladt.
• Produktet kan under ugunstige netforhold medføre midlertidige spændingssvingninger.
• Produktet er udelukkende beregnet til at blive brugt i forbindelse med tilslutningspunkter, der a) ikke overskrider en maks. godkendt netimpedans "Z" (Zmax = 0,2117 Ω) må ikke overskrides, eller b) der har en varig strømbelastbarhed af nettet på mindst 100 A/fase.
• Du skal som bruger, hvis nødvendigt efter aftale med dit elforsyningsselskab, sikre, at de tilslutningspunkter, hvorfra des aftages strøm til produktet, opfylder mindst det ene af de to ovennævnte krav a) eller b).

13. Rengøring

⚠ Pas på!

Træk netstikket ud, før rengørings- og vedligeholdelsesarbejde gennemføres! Fare for tilskadekomst som følge af strømstød!

⚠️ Pas på!

Vent, til produktet er kølet helt af! Fare for forbrænding!

⚠️ Pas på!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal produktet gøres trykløs! Fare for personskade!

• Hold produktet fri for støv og snavs. Tør produktet af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Rengør produktet med en fugtig klud og en smule smøresæbe med jævne mellemrum.
• Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet. Indtrængning af vand øger risikoen for elektrisk stød.
• Slange og sprøjteværktøjer skal kobles fra kompressoren, inden de rengøres. Kompressoren må ikke rengøres med vand, opløsningsmidler eller lignende.

14. Transport

• Hvis man vil flytte produktet, løfter man transportgrebet og trækker produktet til den nye position.
• Til transport på et køretøj skal produktet sikres på ladet med remme.

15. Opbevaring

• Opbevar produktet og dets tilbehør et mørkt, tørt og frostfrit sted, der skal være utilgængeligt for børn.
• Den optimale opbevaringstemperatur er mellem 5 og 30°C.
• Opbevar produktet i den originale emballage.
• Tildæk produktet for at beskytte det mod støv eller fuqt.
• Opbevar brugsanvisningen sammen med produktet.

16. Vedligeholdelse

Til vedligeholdelse skal du bruge:

• Gaffelnøgle 17 mm*
• Gaffelnøgle 12 mm*
* medfølger ikke nødvendigvis!

⚠️ Pas på!

Træk netstikket ud, før rengørings- og vedligeholdelsesarbejde gennemføres! Fare for tilskadekomst som følge af strømstød!

⚠ Pas på!

Vent, til produktet er kølet helt af! Fare for forbrænding!

⚠️ Pas på!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal produktet gøres trykløs! Fare for person-skade!

16.1 Udskiftning af kilerem (fig. 8-11)

1. Husk altid at afbryde produktet fra nettet, før kileremmen (3) skiftes på kompressoren.
2. Fjern beskyttelsesgitteret (2) ved at dreje plastklemmerne (23) 90° med en tang.
3. Derefter fjerner man skruen (2a) og spændeskiverne (2b), der forbinder beskyttelsesgitteret (2) med motoren (4), ved hjælp af en 12 mm gaffelnøgle.
4. Løsn de fire skruer (4a) på motoren (4) med en 17 mm gaffelnøgle, så motoren efterfølgende kan forskydes.

5. Udskift kileremmen (3).

6. Udfør derefter de samme trin i omvendt rækkefølge for at sætte produktet i funktionsdygtig driftstilstand. Sørg da for, at motoren er fastskruet i korrekt vinkel i forhold til løberetningen for at sikre, at kileremmen kører problemfrit.

16.2 Vedligeholdelse af trykbeholder PAS PÅ!

Af hensyn til trykbeholderens (12) holdbarhed skal man aftømme kondensvandet efter hver brug ved at åbne aftapningsskruen (21). Aftap først kedeltrykket (se 11.5).

• Aftapningsskruen (21) åbnes ved at dreje den imod urets retning (set fra undersiden af kompressoren i retning mod skruen), så alt kondensvandet kan løbe fra trykbeholderen (12).
• Luk derefter aftapningsskruen (21) igen (ved at dreje den i urets retning).
• Inden hver brug skal trykbeholderen (12) kontrolleres for rust og skader.
• Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder (12). Hvis der konstateres beskadigelser, bedes man venligst kontakte kunde-service-værkstedet.

⚠ Pas på!

Kondensvandet fra trykbeholderen indeholder olie-rester. Kondensvandet skal bortskaffes i henhold til gældende miljøregler.

16.3 Sikkerhedsventil (fig. 2)

• Sikkerhedsventilen (20) er indstillet til det højst tilladte tryk for trykbeholderen.
• Det er ikke tilladt at justere sikkerhedsventilen eller fjerne forbindelsessikringen (20.2) mellem drænmøtrikken (20.1) og dennes hætte (20.3).
• For at sikkerhedsventilen skal fungere korrekt, när det kræves, skal den aktiveres mindst hver 30. driftstime, dog mindst 3 gange om året.
• Man åbner den perforerede aftapningsmøtrik (20.1) ved at dreje den mod uret og derefter med hånden trække ventilspindlen udad hen over den perforerede aftapningsmøtrik (20.1) for at åbne sikkerhedsventilens udløb.
• Ventilen lukker nu hørbart luft ud.
• Derefter spænder man atter drænmøtrikken fast ved at dreje den med uret.

16.4 Kontrollér olieniveauet med jævne mellemrum (fig. 12)

- Stil kompressoren på en plan, lige overflade.

- Oliestanden skal stå et sted midt på olieskueglasset (16) (rød prik).

16.5 Olieskift (fig. 12)

Der skal skiftes olie første gang efter 10 driftstimer; dernæst skal der skiftes olie for hver 50 driftstimer.

16.5.1 Aftapning af olie

1. Sluk motoren, og træk netstikket ud af stikkontakten.
2. Fjern olieaftapningsskruen (15).
3. Åbn desuden olieproppen (18).
4. For at forhindre, at olien løber ud ukontrolleret, skal man holde en lille metalrende nedenunder og opsamle olien i en beholder. Hvis ikke al olien løber ud, anbefaler vi, at man hælder kompressoren en smule.
5. Når al olien er løbet ud, indsætter man atter olieaftapningsskruen (15).
6. Den brugte olie skal bortskaffes i henhold til gældende miljøregler.

1. For at kunne påfylde den korrekte mængde olie skal man sørge for, at kompressoren står på en plan overflade.
2. Fjern olieproppen (18), og fyld frisk olie gennem oliepåfyldningsåbningen, til olieniveauet i olieskueglasset (16) har nået det rigtige niveau (den røde prik). Denne maks. påfyldningsmængde må ikke overskrides. Overfyldning kan medføre skader på produktet.
3. Sæt atter olieproppen (18) ind i oliepåfyldningsåbningen.

16.6 Rengøring af luftfiltre (fig. 5)

Luftfiltrene forhindrer indsugning af støv og smuds. Det er nødvendigt at rense dette filter mindst for hver 300 driftstimer. Et tilstoppet luftfilter reducerer kompressorens ydelse betragteligt.

1. Fjern luftfilteret ved at åbne vingemøtrikken (1a) på luftfilterhuset (1).
2. Fjern vingemøtrikken (1a) og spændeskiven (1b).
3. Træk derefter luftfilterhuset (1) fra hinanden. Man kan nu tage luftfilteret ud.
4. Bank luftfilteret og delene i luftfilterhuset forsigtigt ud.
5. Disse komponenter skal derefter udblæses med trykluft (ca. 3 bar) og monteres igen i omvendt rækkefølge.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Vigtig henvisning ifm. reparation:

Ved returnering af produktet til reparation skal man være opmærksom på, at det af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Luftfilter, kilerem, cylinder, stempel, stempel-ringe, plastclips

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

- Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!

- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

- Inden maskinen bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!

- Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!

- Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

18. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning
Kompressor vil ikke starte	Ingen netspænding Kontrollér kabel,	netstik, sikring og stikkontakt
	Netspænding for lav	Undgå for lange forlængerkabler. Benyt forlængerkabler med tilstrækkeligt ledningstværsnit
	Udetemperatur for lav Undgå brug ved	en udetemperatur på under +5°C
	Motor overophedet Lad motoren køle	af; afhjælp evt. årsagen til overophedningen
Kompressor kører, men uden tryk	Sikkerhedsventil utæt Udskift sikkerhedsventil
	Tætninger defekte Kontrollér tætning;	få defekte tætninger udskiftet på et professionelt værksted
	Aftapningsskrue for kondensvand utæt	Efterspænd skruen med hånden. Kontrollér tætning på skruen, udskift ved behov
Kompressor kører, der vises tryk på manometeret, men værktøjer kører ikke	Slangeforbindelse utæt Kontrollér trykluftslange og værktøj, udskift ved behov
	Hurtigkobling utæt Kontrollér hurtigkobling, og udskift den ved behov
	For lavt tryk indstillet på trykregulatoren	Indstil højere tryk på trykregulatoren

1. Du skal holde arbeidsområdet ryddig

1. Du skal ikke overbelaste elektroverktøyet ditt

1. Du skal ikke benytte kabelen til formål den ikke er ment for

- Hold kompressoren ren, slik at det kan jobbes godt og trygt.

1. Skifte ut tilkoblingsledningen

- Hvis tilkoblingskabelen er skadet, må den skiftes ut av produsenten eller en kvalifisert elektriker for å unngå farer. Fare grunnet elektrisk støt.

1. Påfylling av dekk

- Pass på at du ikke söler ut olje.

- Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

Før idriftsetting må produktet monteres komplett!

Til monteringen trenger du:

• Gaffelnøkkel 12 mm *
• Gaffelnøkkel 14 mm *
• Gaffelnøkkel 17 mm *
• Gaffelnøkkel 4 mm *
- Stjerneskrujern *

* ikke absolutt inkludert i leveringsomfanget!

10. Før igangsetting

- Før maskinen kobles til må du forsikre deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.

- Fyll kompressorpumpehuset med olje, som beskrevet under punkt 9.5.

- Kontroller produktet for transportskader. Meld eventuelle skader straks til transportselskapet som leverte kompressoren.

- Unngå lange luftledninger og lange tilførselsledninger (skjøteledninger).

- Kompressoren må kun drives i egnede rom (godt ventilert, omgivelsestemperatur +5° C til 40° C). Det må ikke være støv, syrer, damper, eksplosive eller brennbare gasser i rommet.

Før idriftsetting må produktet monteres komplett!

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H05VV-F.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem hvis maskinen ikke arbeider slik den skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
