Tipo di prodotto	Compressore d'aria a pistone
Marca	Scheppach
Modello	HC550TC
Alimentazione	230 V / 50 Hz
Potenza motore	2200 W / 3 CV
Volume del serbatoio	100 litri
Pressione di esercizio	10 bar
Portata di aspirazione teorica	550 l/min
Portata di uscita teorica	350 l/min
Regime motore	2900 min-1
Tipo di olio	15W40, 1,2 litri
Grado di protezione	IPX2
Livello di potenza sonora	97 dB
Peso	84 kg
Dimensioni (L x P x A)	Circa 120 x 50 x 80 cm (stimato)
Funzioni principali	Generazione di aria compressa per utensili pneumatici, gonfiaggio, verniciatura
Manutenzione e pulizia	Pulire regolarmente, scaricare l'acqua di condensa, cambiare l'olio ogni 50 ore, pulire il filtro dell'aria ogni 300 ore
Sicurezza	Valvola di sicurezza, pressostato, interruttore di sovraccarico, protezione termica del motore
Ricambi e riparabilità	Parti di usura (filtro aria, cinghia, guarnizioni) disponibili tramite SAV

Domande frequenti - HC550TC SCHEPPACH

Qual è la pressione massima del compressore Scheppach HC550TC?

La pressione di esercizio massima è di 10 bar, regolata in fabbrica per arrestarsi a circa 10 bar e riavviarsi a 8 bar.

Che tipo di olio utilizzare e come cambiarlo?

Utilizzare olio 15W40 in quantità di 1,2 litri. Il cambio va effettuato dopo le prime 10 ore di servizio, poi ogni 50 ore. Scollegare l'apparecchio, rimuovere il tappo di scarico (15) e il tappo di riempimento (18), raccogliere l'olio usato in un contenitore, quindi rimontare la vite di scarico e riempire fino al segno rosso del vetro spia.

Come pulire il filtro dell'aria?

Svitare il dado ad alette (1a) e la rondella (1b) del coperchio del filtro aria. Rimuovere il filtro, picchiettarlo delicatamente e soffiarlo con aria compressa a circa 3 bar. Rimontare in ordine inverso. Eseguire questa operazione ogni 300 ore di funzionamento.

Cosa fare se il compressore non si avvia?

Controllare prima l'alimentazione elettrica (cavo, presa, fusibile). Assicurarsi che la temperatura ambiente sia superiore a +5 °C. Se il motore è in sovraccarico, attendere che si raffreddi e premere l'interruttore di sovraccarico (24) prima di riavviare.

Come scaricare l'acqua di condensa dal serbatoio?

Dopo ogni utilizzo, depressurizzare il serbatoio (lasciare uscire l'aria tramite un utensile). Aprire la vite di scarico (21) ruotando in senso antiorario per evacuare l'acqua. Richiuderla ruotando in senso orario. Smaltire l'acqua di condensa in modo ecologico (contiene residui di olio).

Il livello sonoro è elevato?

Sì, il livello di potenza sonora è di 97 dB. È indispensabile indossare una protezione uditiva durante l'uso.

Posso usare il compressore all'esterno?

Sì, ma solo brevemente e con tempo asciutto. Il compressore deve essere protetto dalla pioggia e riposto in un luogo asciutto dopo l'uso. L'installazione deve avvenire in un ambiente interno asciutto e ben ventilato.

Come sostituire la cinghia trapezoidale?

Scollegare l'apparecchio. Rimuovere la griglia di protezione (2) ruotando i clip (23) di 90° e svitando le viti (2a). Allentare le quattro viti del motore (4a) per spostarlo. Sostituire la cinghia (3) e rimontare assicurandosi che il motore sia ben allineato.

Quali utensili posso usare con questo compressore?

Il compressore fornisce una portata di uscita di 350 l/min, adatto per utensili pneumatici come pistole per gonfiaggio, pistole per verniciatura, chiavi a impatto, ecc. Per utensili molto consumatori, verificare la portata richiesta.

Cosa fare in caso di perdita d'aria?

Controllare i raccordi rapidi (10, 19), i flessibili e la valvola di sicurezza (20). Se la perdita proviene dalla valvola, sostituirla. Per le guarnizioni, rivolgersi a un'officina specializzata.

MANUALE UTENTE HC550TC SCHEPPACH

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dal prodotto possono causare la perdita della vista.
	Avviso di superfici roventi
	Avviso di tensione elettrica
	Avviso! L'apparecchio è dotato di un comando di avviamento automatizzato. Tenere persone terze lontane dalla zona di pericolo dell'apparecchio!
	Non esporre la macchina alla pioggia. L'apparecchio può essere installato, conservato e azionato solo a condizioni ambientali di asciutto.
	Specificazione del livello di potenza acustica in dB
△Attenzione!	Nelle presenti istruzioni di servizio i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo.
	Attenzione! Prima della messa in funzione iniziale, verificare il livello dell'olio e sostituire il tappo di chiusura dell'olio!
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

Indice:

Pagina:

1. Introduzione 48
2. Descrizione del prodotto (Fig. 1-13)....48
3. Contenuto della fornitura 48
4. Impiego conforme alla destinazione d'uso.... 49
5. Indicazioni di sicurezza generali 49
6. Rischi residui 51
7. Dati tecnici 52
8. Disimballaggio 52
9. Struttura 52
10. Prima della messa in funzione 53
11. Messa in funzione....53
12. Allacciamento elettrico 54
13. Pulizia....54
14. Trasporto....55
15. Stoccaggio 55
16. Manutenzione 55
17. Smaltimento e riciclaggio .... 57
18. Risoluzione dei guasti....58
19. Dichiarazione di conformità....321

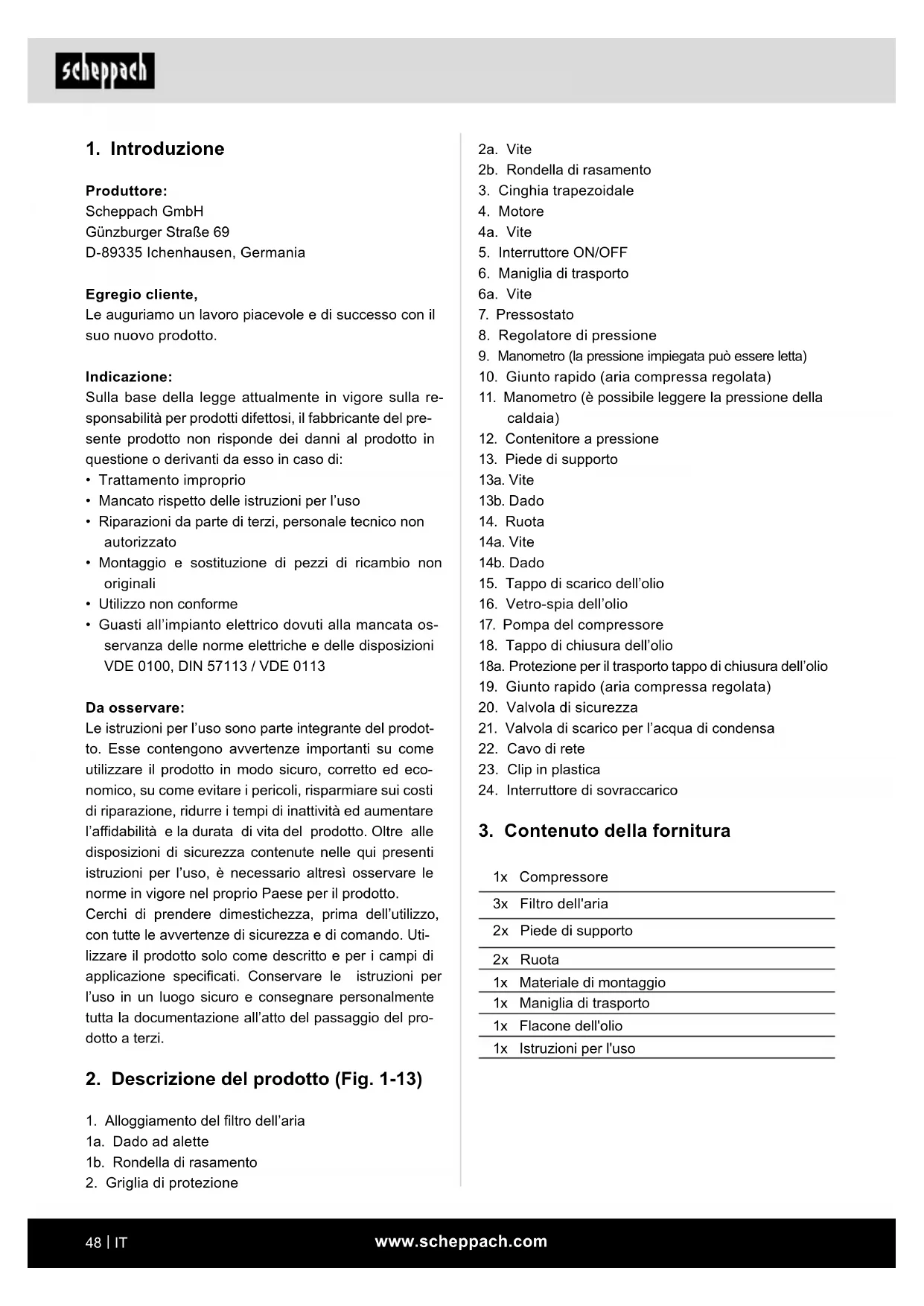

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio
  • Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non autorizzato
• Montaggio e sostituzione di pezzi di ricambio non originali
• Utilizzo non conforme
• Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizione del prodotto (Fig. 1-13)

1. Alloggiamento del filtro dell'aria
   1a. Dado ad alette
   1b. Rondella di rasamento
2. Griglia di protezione

2a. Vite
2b. Rondella di rasamento
3. Cinghia trapezoidale
4. Motore
4a. Vite
5. Interruttore ON/OFF
6. Maniglia di trasporto
6a. Vite
7. Pressostato
8. Regolatore di pressione
9. Manometro (la pressione impiegata può essere letta)
10. Giunto rapido (aria compressa regolata)
11. Manometro (è possibile leggere la pressione della caldaia)
12. Contenitore a pressione
13. Piede di supporto
13a. Vite
13b. Dado
14. Ruota
14a. Vite
14b. Dado
15. Tappo di scarico dell'olio
16. Vetro-spia dell'olio
17. Pompa del compressore
18. Tappo di chiusura dell'olio
18a. Protezione per il trasporto tappo di chiusura dell'olio
19. Giunto rapido (aria compressa regolata)
20. Valvola di sicurezza
21. Valvola di scarico per l'acqua di condensa
22. Cavo di rete
23. Clip in plastica
24. Interruttore di sovraccarico

3. Contenuto della fornitura

1x Compressore

3x	Filtro dell'aria
2x	Piede di supporto
2x	Ruota
1x	Materiale di montaggio
1x	Maniglia di trasporto
1x	Flacone dell'olio
1x	Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

Il compressore viene utilizzato per generare aria compressa per attrezzi ad aria compressa che possono essere azionati con un volume di aria fino a circa 350 l/min (per esempio sistema di gonfiaggio dei pneumatici, pistola di soffiaggio e pistola di verniciatura).

Il compressore può essere azionato solo in ambienti interni asciutti e ben ventilati.

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano. Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

5. Indicazioni di sicurezza generali

Attenzione!

Quando si utilizzano elettroutensili adottare le seguenti misure di sicurezza basilari per la protezione contro le scosse elettriche, le lesioni o il pericolo di incendio.

Leggere tutte le avvertenze prima di utilizzare il presente elettroutensile e conservare con cura le avvertenze di sicurezza.

Lavorare in sicurezza

1. Mantenere in ordine la zona di lavoro

- Disordine nell'area di lavoro può causare infortuni.

1. Tenere in considerazione gli influssi ambientali

- Non esporre gli attrezzi elettrici alla pioggia.

- Non utilizzare utensili elettrici in luoghi umidi o bagnati. Pericolo di scarica elettrica!

- Garantire un'adeguata illuminazione dell'area di lavoro.

- Non utilizzare gli elettroutensile in luoghi esposti a rischio di incendio o esplosione.

1. Proteggersi da scosse elettriche

- Evitare il contatto con componenti collegati a terra (es. tubi, radiatori, cucine elettriche, frigoriferi).

1. Tenere i bambini lontani!

- Non lasciare che altre persone tocchino l'attrezzo o il cavo, tenerle lontane dalla propria zona di lavoro.

1. Conservare gli elettroutensili non utilizzati in modo sicuro

- Gli utensili elettrici non utilizzati devono essere conservati in un luogo asciutto, in posizione elevata o chiuso a chiave, al di fuori della portata dei bambini.

1. Non sovraccaricare l'attrezzo elettrico

- Funzionano meglio e in modo più sicuro nel campo di potenza indicato.

1. Indossare abbigliamento adeguato

- Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.

- Durante il lavoro all'aperto si raccomandano guanti in gomma e calzature antiscivolo.

-In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

1. Non utilizzare il cavo per scopi a cui non è destinato

- Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

1. Prendersi cura degli attrezzi elettrici con diligenza

- Tenere il proprio compressore pulito, in modo da poter lavorare con esso in modo corretto e sicuro.

- Attenersi alle istruzioni di manutenzione.

- Controllare regolarmente la linea di allacciamento dell'utensile elettrico e farlo sostituire da un tecnico qualificato qualora sia danneggiato.

- Controllare regolarmente i cavi di prolunga e sostituirli quando appaiono danneggiati.

1. Estrarre la spina dalla presa

- In caso di inutilizzo dell'attrezzo elettrico, prima della manutenzione e durante la sostituzione di attrezzi, per esempio lama della sega, trapano, fresa.

1. Evitare l'avviamento inavvertito

- Accertarsi che l'interruttore sia spento quando si inserisce la spina nella presa.

1. Utilizzare il cavo di prolunga per la zona esterna

- All'aperto utilizzare solo cavi di prolunga consentiti e opportunamente contrassegnati a tale scopo.

- Utilizzare il tamburo avvolgicavo solo in stato srotolato.

1. Stare sempre all'erta

- Fare attenzione a cosa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro. Non utilizzare l'attrezzo elettrico se non si è concentrati.

1. Verificare che l'attrezzo elettrico non sia danneggiato

- Prima di utilizzare l'utensile elettrico, controllare scrupolosamente che i dispositivi di protezione o le parti leggermente danneggiate funzionino correttamente.

- Controllare che le parti mobili funzionino correttamente e non si blocchino, e che non siano danneggiate. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'elettroutensile.

- Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti in modo conforme da un'officina specializzata riconosciuta, salvo diversamente indicato nelle istruzioni per l'uso.

- Gli interruttori danneggiati devono essere sostituiti presso un'officina di assistenza.

- Non utilizzare cavi di collegamento difettosi o danneggiati.

- Non utilizzare attrezzi elettrici il cui l'interruttore non può essere acceso o spento.

1. Far riparare l'elettroutensile da un tecnico elettricista qualificato.

- Il presente utensile elettrico è conforme alle disposizioni di sicurezza pertinenti. Le riparazioni devono essere effettuate solo da un esperto

elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

1. Attenzione!

- Per la propria sicurezza personale, utilizzare solo gli accessori e i dispositivi supplementari riportati nel manuale d'uso o consigliati / indicati dal produttore. L'utilizzo di attrezzi ausiliari e accessori diversi da quelli consigliati nel manuale d'uso o nel catalogo può implicare un pericolo di lesioni personali.

1. Rumore

- Durante l'utilizzo del compressore, indossare otoprotettori.

1. Sostituzione del cavo di collegamento

- Se il cavo di collegamento è danneggiato, deve essere sostituito dal produttore o da un elettricista specializzato, al fine di evitare potenziali pericoli. Pericolo di scariche elettriche.

1. Gonfiaggio degli pneumatici

- Controllare la pressione di gonfiaggio degli pneumatici subito dopo il gonfiaggio, utilizzando un manometro adatto, per esempio presso una stazione di rifornimento.

1. Compressori mobili su strada per il funzionamento in cantieri

- Assicurarsi che tutti i flessibili e il valvolame siano adatti alla pressione operativa massima ammessa del compressore.

1. Luogo di installazione

- Posizionare il compressore solo su una superficie piana.

1. Si consiglia di dotare i flessibili di alimentazione di un cavo di sicurezza, per esempio una fune metallica, in caso di pressione superiori a 7 bar.

2. Evitare forti sollecitazioni sul sistema di tubi, utilizzando raccordi per tubi flessibili, al fine di impedire la formazione di punti di piegatura.

3. Assicurarsi che i dispositivi di raffreddamento dell'olio siano mantenuti puliti e i dispositivi di protezione rimangano funzionanti.

4. Pericolo di ustione da olio caldo

- Indossare guanti protettivi adeguati.

- Non lavorare mai con il compressore in prossimità di fiamme libere.

- Fare attenzione a non rovesciare dell'olio.

1. Alle basse temperature al di sotto di 0°C, è vietato avviare il motore.

Ulteriori indicazioni di sicurezza

Indicazioni di sicurezza per lavorare con aria compressa e pistole di soffiaggio

• La pompa del compressore e le linee del compressore raggiungono temperature elevate durante l'esercizio. Il contatto comporta ustioni.
  • L'aria aspirata dal compressore deve essere mantenuta priva di additivi che rischiano di provocare incendi o esplosioni nella pompa del compressore.
• Quando si allenta il raccordo del flessibile, tenere saldamente con la mano il pezzo di raccordo del flessibile. In questo modo si evitano eventuali lesioni causate dal rimbalzo del flessibile.
• Indossare occhiali protettivi quando si lavora con la pistola di soffiaggio. Corpi estranei e componenti soffiati via possono facilmente causare lesioni.
• Non puntare il soffio della pistola di soffiaggio su persone né utilizzarla per pulire indumenti mentre vengono indossati sul corpo. Pericolo di lesioni!

Indicazioni di sicurezza per la verniciatura a spruzzo

• Non utilizzare vernici o solventi con punto di infiammabilità inferiore a 55° C. Pericolo di esplosione!
• Non riscaldare vernici e solventi. Pericolo di esplosione!
• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi filtranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto riguarda le misure di protezione.
• Occorre osservare le informazioni e le marcature relative all'ordinanza sulle sostanze pericolose Gef-StoffV applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adeguate.
• Non è consentito fumare durante il processo di spruzzatura o nell'area di lavoro. Pericolo di esplosione! Anche i fumi delle vernici sono altamente infiammabili.
• Non è consentita la presenza o l'uso di focolari, fiamme libere o macchine che emettono scintille.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30 m ^3 e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.

• Non spruzzare controvento. Osservare tassativamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali infiammabili o pericolosi.

• Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e diclorometano. Questi fluidi distruggono il flessibile a pressione.

• In caso di utilizzo insieme ad accessori di spruzzatura (ad es. una pistola da verniciatura): Durante il riempimento dei dispositivi a spruzzo, mantenere la distanza dal prodotto e non spruzzare in direzione del compressore.

Funzionamento di serbatoi a pressione

• Chiunque utilizzi un serbatoio a pressione è tenuto a mantenerlo in condizioni adeguate, a farlo funzionare correttamente, a monitorarlo, a eseguire senza indugio gli interventi di manutenzione e riparazione necessari e ad adottare le misure di sicurezza richieste dalle circostanze.
• L'autorità di controllo può disporre le misure di monitoraggio richieste dal singolo caso.
• Non è consentito far funzionare un serbatoio a pressione se presenta difetti che potrebbero mettere in pericolo gli addetti o terzi.
• Controllare il serbatoio a pressione prima di ogni messa in funzione per verificare che non sia arrugginito o danneggiato. Il compressore non deve essere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza.

Conservare con cura le indicazioni di sicurezza.

AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

6. Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere ridotti al minimo se si osservano le "Istruzioni di sicurezza" e "Uso previsto", nonché le istruzioni per l'uso nel loro complesso.

• Evitare le messe in funzione accidentali del prodotto: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo ausiliario raccomandato nelle presenti istruzioni per l'uso. In questo modo è possibile garanti-re che il prodotto funzioni con prestazioni ottimali.

• Tenere lontane le mani dalla zona di lavoro quando il prodotto è in funzione.

7. Dati tecnici

Allacciamento alla rete 230V / 50Hz

Potenza del motore 2200 W / 3 PS
Modalità operativa S1
Regime del motore 2900 min	-1
Volume del serbatoio a pressione 100 l
Pressione di esercizio	10 bar
Potenza di aspirazione teorica	550 l/min
Potenza di aspirazione Potenza in uscita	350 l/min
Tipo di protezione	IPX2
Peso	84 kg
Olio (15W 40)	1,2 l
Max. altezza di montaggio (sopra il livello del mare)	1000 m
Tipo di cinghia	A-1400

Con riserva di modifiche tecniche!

Rumori e vibrazioni

Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L_WA	97 dB
Livello di pressione acustica L_pA	84,6 dB
Incertezza K_WA/pA	2,39 / 3 dB

8. Disimballaggio

• Aprite l'imballaggio ed estraete con cautela il prodotto.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).

• Controllate se il contenuto della fornitura è completo.

• Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

⚠ AVVISO!

Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Struttura

ATTENZIONE!

Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente!

Per il montaggio è necessario disporre di:

• Chiave fissa 12 mm*
• Chiave fissa 14 mm*
• Chiave fissa 17 mm*
• Chiave fissa 4 mm*
• Cacciavite a croce*

* non necessariamente compreso nel contenuto della fornitura!

9.1 Montaggio delle ruote (Fig. 3)

1. Inserire la vite (14a) attraverso la ruota (14).
2. A questo punto inserire la vite (14a) attraverso il supporto sul serbatoio a pressione (12).
3. Fissare a questo punto la vite (14a) con il dado (14b).
4. Ripetere il procedimento sull'altro lato del serbatoio a pressione (12).

9.2 Montaggio del piede di supporto (2x) (Fig. 4)

1. Inserire la vite (13a) attraverso il piede di supporto (13).
2. Il piede di appoggio (13) viene poi fissato al supporto sul serbatoio a pressione (12).

3. Fissare il piede di supporto (13) con il dado (13b).

4. Ripetere il procedimento con il secondo piede di appoggio.

9.3 Montaggio del filtro dell'aria (3x) (Fig. 5)

1. Rimuovere la staffa di sicurezza per il trasporto del supporto del filtro dell'aria (se presente).
2. Rimuovere il dado ad alette (1a) e la rondella di rasamento (1b) dal perno filettato sulla pompa del compressore.
3. Inserire l'alloggiamento del filtro dell'aria (1) con il filtro dell'aria sul perno filettato.
4. Fissare nuovamente l'alloggiamento del filtro dell'aria (1) con la rondella di rasamento (1b) e il dado ad alette (1a).
5. Ripetere il procedimento su tutti i tre filtri dell'aria.
6. Fissare i filtri dell'aria con l'apertura di ingresso rivolta verso il basso per evitare una contaminazione eccessiva.

9.4 Montaggio della maniglia di trasporto (Fig. 6)

1. Fissare la maniglia di trasporto (6) con la vite (6a) sul serbatoio a pressione (12) come rappresentato in figura.
2. Ripetere questo procedimento tre volte.

9.5 Riempimento dell'olio del compressore nell'alloggiamento della pompa del compressore (Fig. 12)

1. Rimuovere il tappo di chiusura dell'olio come sicurezza di trasporto (18a) dall'orifizio di rabbocco dell'olio.

2. Riempire l'alloggiamento della pompa del compressore con l'olio per compressori in dotazione e inserire il tappo di chiusura dell'olio (18) nell'orifizio di rabbocco dell'olio.

3. Controllare il livello dell'olio dal vetro spia dell'olio (16). Il livello dell'olio dovrebbe trovarsi all'interno del cerchio rosso.

10. Prima della messa in funzione

• Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.
• Rimuovere l'alloggiamento della pompa del compressore come descritto al punto 9.5.
• Controllare il prodotto per rilevare l'eventuale presenza di danni da trasporto. Comunicare immediatamente eventuali danni al corriere che ha consegnato il compressore.

• Il compressore deve essere installato vicino all'utenza.

• È necessario evitare linee d'aria e di alimentazione lunghe (cavi di prolunga).

• Accertarsi che l'aria di aspirazione sia secca e priva di polvere.
• Non collocare il compressore in locali umidi o bagnati.
• Il compressore può funzionare solo in locali idonei (ben ventilati, temperatura ambiente da +5 °C a 40 °C). Nell'ambiente non devono essere presenti polveri, acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in locali asciutti. Non è ammissibile l'uso in zone in cui si impiegano spruzzi di acqua.
• Prima della messa in funzione occorre controllare il livello dell'olio nella pompa del compressore.
• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all'aperto dopo i lavori.

11. Messa in funzione

ATTENZIONE!

Prima della messa in funzione del prodotto, è ob- bligatorio montarlo completamente!

11.1 Interruttore ON/OFF (Fig. 7)

• Per accendere il compressore, si tira l'interruttore ON/OFF (5) verso l'alto.
• Per spegnere, si preme l'interruttore ON/OFF (5) verso il basso.

11.2 Impostazione della pressione (Fig. 1, 2)

• Con il regolatore di pressione (8) si imposta la pressione sul manometro (9).
• La pressione impostata può essere rilevata sul giunto rapido (10, 19).
• La pressione della caldaia viene letta dal manometro (11).

11.3 Impostazione del pressostato (Fig. 1)

• Il pressostato (7) viene impostato in fabbrica.
- Pressione di accensione: circa 8 bar
- Pressione di spegnimento: circa 10 bar

11.4 Interruttore di sovraccarico (Fig. 13)

Il motore è dotato di un interruttore di sovraccarico (24). In caso di sovraccarico del compressore, l'interruttore di sovraccarico (24) si spegne automaticamente per proteggere il compressore da surriscaldamento.

1. Se è intervenuto l'interruttore di sovraccarico (24), spegnere il compressore con l'interruttore on/off (5) e attendere che il compressore si sia raffreddato.

2. Premere a questo punto l'interruttore di sovraccarico (24) e accendere di nuovo il compressore.

11.5 Scarico della sovrapressione a fine lavoro

1. Scaricare la sovrapressione nel compressore spegnendo il compressore e adoperando l'aria compressa ancora presente nel serbatoio a pressione, per esempio con un attrezzo pneumatico in marcia al minimo o con una pistola di soffiaggio.

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30 mA o inferiore tramite un interruttore differenziale.

Avvertenze importanti

In caso di sovraccarico il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (di durata diversa) è possibile inserire nuovamente il motore.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte

- Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato

- Tagli causati dal transito sui cavi di alimentazione

- Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete

• Cricche a causa dell'invecchiamento dell'isolamento

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare solamente cavi di collegamento con la denominazione H05V V-F.

La designazione del tipo deve essere stampata sul cavo di collegamento.

- Il prodotto soddisfa i requisiti della EN 61000-3-11 ed è soggetto a condizioni speciali per l'allaccia- mento. Ciò significa che non ne è consentito l'uso con collegamento a punti scelti a proprio piacimento.

- In caso di condizioni di rete sfavorevoli, il prodotto può portare a temporanee oscillazioni di tensione.

- Il prodotto è concepito esclusivamente per essere utilizzato in punti di collegamento che a) non superino un'impedenza di rete massima ammissibile "Z" (Zmax. = 0,2117 Ω), oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.

- In qualità di utilizzatore, ove necessario dopo aver parlato con il proprio ente di fornitura di energia elettrica, è necessario assicurare che il punto di collegamento in cui si desidera azionare il prodotto soddisfi uno dei due requisiti sopra riportati a) o b).

13. Pulizia

⚠ Attenzione!

Staccare la spina elettrica prima di tutti gli interventi di pulizia e di manutenzione! Pericolo di lesioni causate da scariche elettriche!

⚠ Attenzione!

Attendere fino a quando il prodotto non si sia raffreddato completamente! Pericolo di ustioni!

Attenzione!

Prima di qualsiasi lavoro di pulizia e manutenzione, il prodotto deve essere depressurizzato! Pericolo di lesioni!

- Mantenere il prodotto più pulito possibile dalla polvere e dallo sporco. Pulire il prodotto strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.

- Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.

• Pulire regolarmente il prodotto con un panno umido e un po' di sapone lubrificante.
• Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto. Assicurarsi che non possa penetrare acqua all'interno del prodotto. La penetrazione di acqua aumenta il rischio di scosse elettriche.
• Il tubo flessibile e gli strumenti di spruzzatura devono essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi o simili.

14. Trasporto

• Per cambiare la posizione del prodotto, sollevare la maniglia di trasporto e trainare il prodotto verso la nuova sede.
• Per il trasporto in un veicolo a motore, il prodotto deve essere fissato al piano di carico con cinghie.

15. Stoccaggio

• Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini.
• La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.
• Conservare il prodotto nel suo imballaggio originale.
• Coprire il prodotto per proteggerlo da polvere o umidità.
• Conservare le istruzioni per l'uso insieme al prodotto.

16. Manutenzione

Per la manutenzione è necessario disporre di:

• Chiave fissa 17 mm*
• Chiave fissa 12 mm*
* non necessariamente compreso nel contenuto della fornitura!

Attenzione!

Staccare la spina elettrica prima di tutti gli interventi di pulizia e di manutenzione! Pericolo di lesioni causate da scariche elettriche!

Attenzione!

Attendere fino a quando il prodotto non si sia raffreddato completamente! Pericolo di ustioni!

⚠ Attenzione!

Prima di qualsiasi lavoro di pulizia e manutenzione, il prodotto deve essere depressurizzato! Pericolo di lesioni!

16.1 Sostituzione delle cinghie trapezoidali (Fig. 8–11)

1. Rimuovere il prodotto dall'alimentazione di aria compressa prima di sostituire le cinghie trapezoidali (3) sul compressore.
2. Rimuovere la griglia di protezione (2) ruotando di 90° le clip in plastica (23) con una pinza.
3. Prendere una chiave fissa 12mm e rimuovere la vite (2a) e le rondelle di rasamento (2b) che collegano la griglia di protezione (2) al motore (4).
4. Aprire ora le quattro viti (4a) sul motore (4) con una chiave a forchetta da 17mm, in maniera tale da poter spostare il motore in seguito.
5. Cambiare la cinghia trapezoidale (3).
6. Eseguire gli stesse operazioni procedendo nell'ordine inverso, per riportare il prodotto in stato operativo. Accertarsi che il motore sia avvitato ad angolo retto rispetto alla direzione di marcia per garantire un funzionamento corretto della cinghia trapezoidale.

16.2 Manutenzione del serbatoio a pressione Attenzione!

Per garantire la durabilità a lungo termine del serbatoio a pressione (12), l'acqua di condensa deve essere scaricata dopo ogni operazione mediante l'apertura del tappo di scarico (21). Prima di tutto, scaricare la pressione della caldaia (vedere 11.5).

• Il tappo di scarico (21) si apre ruotandolo in senso antiorario (guardando dal fondo del compressore verso la vite) in modo tale da far defluire completamente l'acqua di condensa dal serbatoio a pressione (12).
• Richiudere poi il tappo di scarico (21) (ruotare in senso orario).
• Controllare il serbatoio a pressione (12) prima di ogni messa in funzione per verificare che non sia arrugginito o danneggiato.
• Il compressore non deve essere messo in funzione se il serbatoio a pressione (12) è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza.

⚠ Attenzione!

L'acqua di condensa nel serbatoio di pressione contiene resti di olio. Smaltire l'acqua di condensa rispettando l'ambiente presso un apposito centro di raccolta.

16.3 Valvola di sicurezza (Fig. 2)

• La valvola di sicurezza (20) è stata regolata sulla massima pressione ammessa del serbatoio a pressione.
• Non è ammissibile regolare la valvola di sicurezza o rimuovere il dispositivo di collegamento (20.2) tra il dado di scarico (20.1) e la relativa calotta (20.3).
• Affinché la valvola di sicurezza funzioni in maniera corretta secondo necessità, questa deve essere azionata ogni 30 ore di servizio, in ogni caso almeno 3 volte all'anno.
• Ruotare il dado di scarico (20.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l'esterno sopra il dado di scarico (20.1) perforato per aprire lo sfogo della valvola di sicurezza.
• La valvola a questo punto scarica l'aria in maniera percettibile.
• Serrare poi nuovamente il dado di scarico in senso orario.

16.4 Controllo regolare del livello dell'olio (Fig. 12)

• Posizionare il compressore su una superficie piana e dritta.
• Il livello dell'olio deve trovarsi al centro del vetro di ispezione dell'olio (16) (punto rosso).

16.5 Cambio dell'olio (Fig. 12)

L'olio rabboccato inizialmente va cambiato dopo 10 ore di servizio; in seguito occorre scaricare l'olio ogni 50 ore di servizio e rabboccare con olio nuovo.

16.5.1 Scarico dell'olio

1. Spegnere il motore e scollegare la spina di rete dalla presa.
2. Rimuovere il tappo di scarico dell'olio (15).
3. Aprire inoltre il tappo di chiusura dell'olio (18).
4. Per evitare la fuoriuscita incontrollata dell'olio, tenere sotto una piccola canaletta in lamiera e raccogliere l'olio in un contenitore. Se l'olio non fuoriesce completamente, consigliamo di inclinare un po' il compressore.
5. Quando l'olio è stato scaricato, riapplicare il tappo di scarico dell'olio (15).
6. Smaltire l'olio usato consegnandolo ad un apposito centro di raccolta di oli esausti.

16.5.2 Rabbocco di olio

1. Per versare la quantità di olio esatta, accertarsi che il compressore si trovi su una superficie dritta.
2. Rimuovere il tappo di chiusura dell'olio (18) e versare l'olio nuovo nell'orifizio di rabbocco dell'olio

fino a quando il livello dell'olio nel vetro-spia dell'o- lio (16) non ha raggiunto il livello corretto (punto rosso). Non superare la quantità di riempimento massima. Un sovrariempimento può causare dan- ni al prodotto.

1. Riposizionare il tappo di chiusura dell'olio (18) nell'orifizio di rabbocco dell'olio.

16.6 Pulizia del filtro dell'aria (Fig. 5)

Il filtro dell'aria impedisce l'aspirazione di polvere e spor- co. È necessario pulire questo filtro almeno ogni 300 ore di esercizio. Un filtro dell'aria ostruito riduce notevol- mente le prestazioni del compressore.

1. Rimuovere il filtro dell'aria aprendo il dado ad alette (1a) sull'alloggiamento del filtro dell'aria (1).
2. Rimuovere il dado ad alette (1a) e la rondella di rasamento (1b).
3. Disassemblare poi l'alloggiamento del filtro dell'aria (1). A questo punto è possibile rimuovere il filtro dell'aria.
4. Sbattere con cautela il filtro dell'aria e i componenti dell'alloggiamento del filtro dell'aria.
5. Questi componenti devono, in seguito, essere puliti soffiando al loro interno dell'aria compressa (ca. 3 bar) e rimontati seguendo il procedimento inverso.

16.7 Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina
  • Dati della piastrina indicatrice del motore

Avvertenza importante in caso di riparazione:

In caso di restituzione del prodotto per riparazione, tenere presente che per ragioni di sicurezza, il prodotto, deve essere risedito alla stazione di servizio senza olio né carburante.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: filtro dell'aria, cinghia trapezoidale, cilindri, pistoni, anelli di tenuta del pistone, clip in plastica

* non necessariamente compreso nel contenuto della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

17. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
• Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell'apparecchio non più in uso.

Carburanti e oli

• Prima dello smaltimento dell'apparecchio, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
• Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato!
• I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.

18. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva
Il compressore non funziona	Tensione di rete non presente Verificare cavo, spina elettrica, fusibile e presa di corrente
	Tensione di rete troppo bassa Evitare	cavi di prolunga troppo lunghi. Utilizza-re cavi di prolunga con una sezione del cavo sufficiente
	Temperatura esterna troppo bassa	Non operare al di sotto di una temperatura esterna di +5°C
	Motore surriscaldato Lasciare raffreddare il motore e se necessario, eliminare la causa del surriscaldamento
Il compressore funziona, ma non vi è pressione	Valvola di sicurezza non a tenuta Sostituzione della valvola di sicurezza
	Guarnizioni rotte	Controllare la guarnizione, fare sostituire le guar-nizioni rotte in un'officina specializzata
	Vite di scarico per l'acqua di con-densa non a tenuta	Serrare la vite manualmente. Verificare la tenuta della vite, eventualmente sostituirla
Il compressore funziona, la pressione viene indicata sul manometro, ma gli attrezzi non funzionano	Raccordo dei flessibili non a tenuta	Verificare il flessibile dell'aria compressa e l'at-trezzo, eventualmente sostituirli
	Giunto rapido non a tenuta Controllare il giunto rapido e, se necessario, sostituirlo
	Troppa poca pressione impostata sul regolatore di pressione	Reinserire nuovamente il regolatore di pressione

- Pazite da ne prospete ulje.

1. Pri niskim temperaturama ispod 0 °C pokretanje motora nije dozvoljeno.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
