Producttype	Luchtreiniger
Merk	Kärcher
Model	AFG 100
Afmetingen (H × Ø voet)	1120 × 320 mm
Gewicht	13 kg
Voeding	110-240 V ~ 50/60 Hz
Nominaal vermogen	< 60 W
Verbruik in standby	< 0,5 W
Geluidsniveau	37 - 65 dB(A)
Filtertechnologie	3-traps filterpatroon: voorfilter F7, EPA E11 filter, actieve koolfilter, plasmakatalysator
Sensor	VOC-sensor (vluchtige organische stoffen)
Ventilator	5 snelheden + automatische modus
Timer	1 tot 99 uur
LED-verlichting	10 kleuren + automatische wisseling, 10 helderheidsniveaus
Aanbevolen oppervlakte	Tot 60 m²
Bedrijfstemperatuur	10 °C tot 30 °C
Bedrijfsvochtigheid	20% tot 80% RV
Onderhoud	Reinig de buitenkant met een zachte doek; voorfilter elke 3-6 maanden reinigen/vervangen; filterpatroon ongeveer elke 3 jaar vervangen
Veiligheid	Automatische uitschakeling na 10 min bij inactiviteit; kinderveiligheid (≥8 jaar); uitschakeling bij defect
Onderdelen	Voorfilter (ref. 6.640-869.0), 3-traps filterpatroon (ref. 6.640-870.0)
Garantie	Volgens de geldende voorwaarden in het aankoopland (zie Kärcher klantenservice)
Klantenservice	Neem contact op met de lokale Kärcher vestiging
Certificeringen	CE (richtlijnen 2014/35/EU, 2014/30/EU, 2011/65/EU)

Veelgestelde vragen - AFG 100 Kärcher

Hoe monteer ik de voet en de filterpatroon van de AFG 100?

Haal de luchtreiniger, de voet, de schroef en de inbussleutel tevoorschijn. Plaats de schroef in de voet en schroef de voet met de sleutel op de steunbuis. Plaats het apparaat op de voet. Verwijder de filterpatroon uit het apparaat, verwijder de beschermfolie en de transportbeveiligingen, plaats deze dan door de drie nokken in de uitsparingen te lijnen. Klik de bedieningseenheid correct vast.

Hoe schakel ik het apparaat in en start ik de ventilator?

Steek de stekker in het stopcontact en druk op de aan/uit-knop. Het apparaat start met de laatste instelling. Om de ventilator te starten, druk tweemaal op de ventilatorknop (als uit). De ventilator hervat op het laatste niveau. Om hem uit te schakelen, druk tweemaal op dezelfde knop.

Hoe stel ik de ventilatorsnelheid in?

Druk op de ventilatorknop en gebruik de + en - toetsen om het niveau van 1 tot 5 aan te passen. De automatische modus (AU) past de snelheid aan op de luchtkwaliteit gemeten door de VOC-sensor. Om naar de automatische modus te gaan, druk op + tot AU wordt weergegeven.

Hoe gebruik ik de automatische modus?

Selecteer het AU-niveau door op de + toets te drukken tot 'AU' verschijnt. De VOC-sensor beoordeelt de lucht gedurende ongeveer 2 minuten na het opstarten, waarna de ventilator zich automatisch aanpast. De automatische modus optimaliseert de reiniging op basis van de vervuiling.

Hoe stel ik de kleur van de LED-verlichting in?

Druk op de kleurkno. Gebruik + en - om te kiezen uit 10 vaste kleuren (0 tot 10) of de automatische wisselingsmodi (A1 tot A9). Om een kleur aan te passen, houd de kleurkno ingedrukt tot deze knippert, pas aan met +/- en druk opnieuw om te bevestigen. Let op: kleuren kunnen alleen worden gewijzigd als de helderheid niet op 0 staat.

Hoe programmeer ik de timer?

Druk op de timerknop om de resterende tijd weer te geven. Gebruik + en - om in te stellen van 1 tot 99 uur. De resterende tijd wordt in hele uren weergegeven; het apparaat schakelt aan het einde automatisch uit. Om te annuleren, druk tweemaal op de timerknop om terug te zetten naar 0.

Wanneer en hoe vervang ik het voorfilter?

Het voorfilter moet elke 3 tot 6 maanden worden vervangen, of wanneer het service-LED knippert (foutcode E7). Om het te verwijderen, druk op de clips richting de voet en haal het eronderuit. Plaats het nieuwe van onderen tot het vastklikt. Na vervanging, reset de weergave door op de - toets te drukken tijdens het weergeven van code E7.

Wanneer en hoe vervang ik de 3-traps filterpatroon?

De filterpatroon moet ongeveer elke 3 jaar worden vervangen of wanneer het service-LED brandt (foutcode E1 voor voorwaarschuwing, E5 voor einde levensduur). Om deze te vervangen, haal de bedieningseenheid eruit, klap deze om, verwijder de oude patroon bij de handgreep. Plaats de nieuwe door de nokken te lijnen en plaats de bedieningseenheid terug.

Wat te doen bij een weergegeven foutcode?

Als het service-LED brandt, druk tweemaal op de serviceknop om de foutcode weer te geven. Raadpleeg de tabel in de handleiding: bijv. E1 = filterpatroon binnenkort vervangen, F2 = ventilator geblokkeerd. Volg de instructies voor het oplossen: controleer de filters, herstart het apparaat of neem contact op met de klantenservice als de fout aanhoudt.

Wat zijn de essentiële veiligheidsinstructies?

Sluit alleen aan op wisselstroom met de aangegeven spanning. Dek de luchtinlaat/-uitlaat niet af. Haal de stekker uit het stopcontact voor reiniging. Gebruik niet in explosieve of vochtige omgeving (badkamer). Kinderen jonger dan 8 jaar en personen met beperkte capaciteiten moeten worden begeleid. Gebruik alleen originele Kärcher-onderdelen.

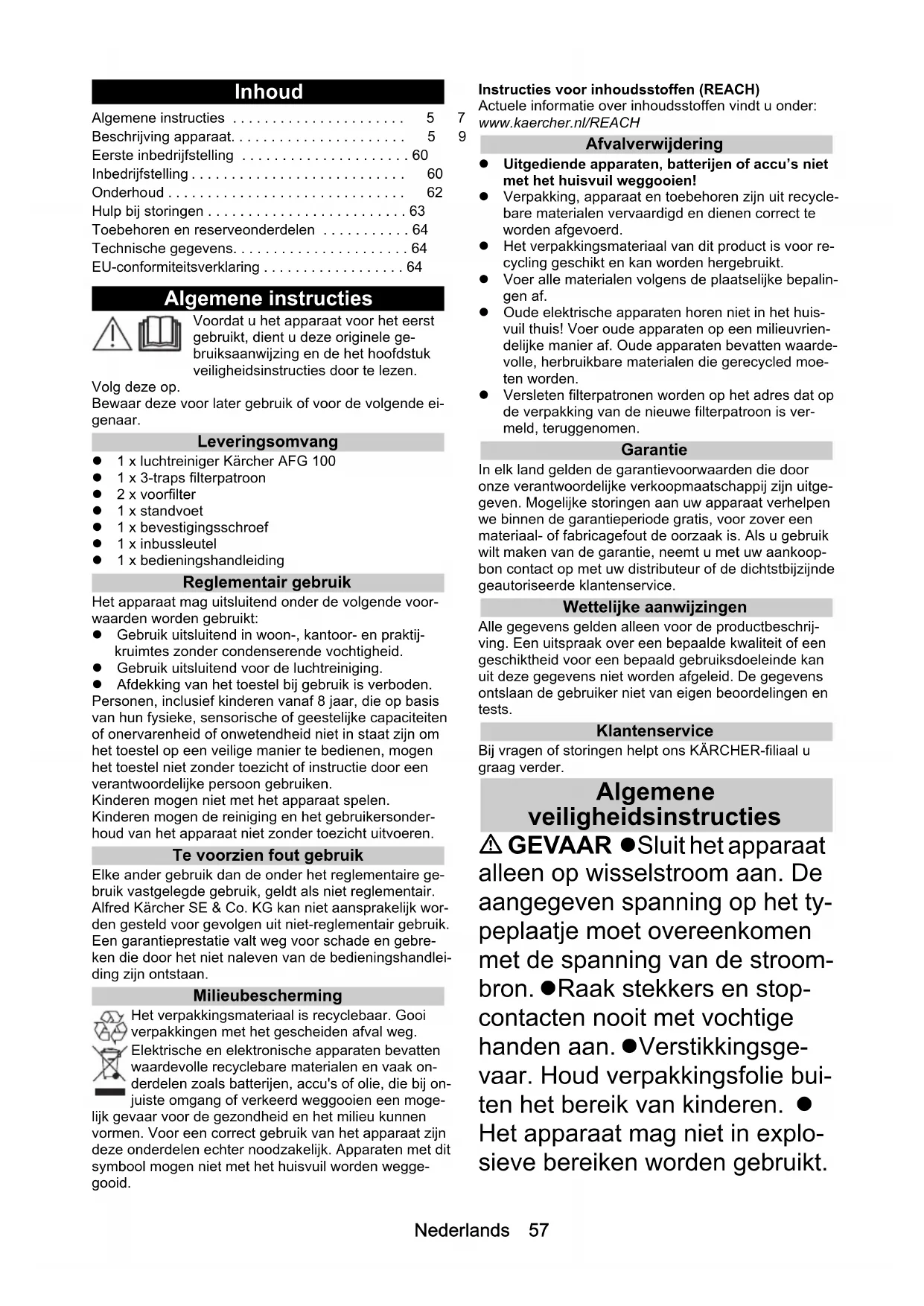

GEBRUIKSAANWIJZING AFG 100 Kärcher

Algemene instructies 5

Beschrijving apparaat 5

Eerste inbedrijfstelling 60

Inbedrijfstelling 60

Onderhoud 62

Hulp bij storingen 63

Toebehoren en reserveonderdelen 64

EU-conformiteitsverklaring 64

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en het hoofdstuk veiligheidsinstructies door te lezen.

Volg deze op.

Bewaar deze voor later gebruik of voor de volgende eigenaar.

Leveringsomvang

1 x luchtreiniger Kärcher AFG 100, 1 x 3-traps filterpatroon, 2x voorfilter, 1x standvoet, 1x bevestigingsschroef, 1 x inbussleutel, 1x bedieningshandleiding

Het apparaat mag uitsluitend onder de volgende voorwaarden worden gebruikt:

• Gebruik uitsluitend in woon-, kantoor- en praktijkruimtes zonder condenserende vochtigheid.
• Gebruik uitsluitend voor de luchtreiniging.
• Afdekking van het toestel bij gebruik is verboden. Personen, inclusief kinderen vanaf 8 jaar, die op basis van hun fysieke, sensorische of geestelijke capaciteiten of onervarenheid of onwetendheid niet in staat zijn om het toestel op een veilige manier te bedienen, mogen het toestel niet zonder toezicht of instructie door een verantwoordelijk persoon gebruiken. Kinderen mogen niet met het apparaat spelen. Kinderen mogen de reiniging en het gebruikersonderhoud van het apparaat niet zonder toezicht uitvoeren.

Te voorzien fout gebruik

Elk ander gebruik dan het onder het reglementaire gebruik vastgelegde gebruik, geldt als niet reglementair. Alfred Karcher SE & Co. KG kan niet aansprakelijk worden gesteld voor gevolgen uit niet-reglementair gebruik. Een garantieprestatie vervalt voor schade en gebreken die door het niet naleven van de bedieningshandleiding zijn ontstaan.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het geschade afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een moge

lijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder:

www.kaercher.nl/REACH

Afvalverwijdering

• Uitgediende apparaten, batterijen of accu's niet met het huisvuil weggooien!
• Verpakking, apparaat en toebehoren zijn uit recyclebare materialen vervaardigd en dienen correct te worden afgevoerd.
• Het verpakkingsmateriaal van dit product is geschikt voor recycling en kan worden hergebruikt.
• Voer alle materialen af volgens de plaatselijke bepalingen.
• Oude elektrische apparaten horen niet bij het huisvuil! Voer oude apparaten op een milieuvriendelijke manier af. Oude apparaten bevatten waardevolle, herbruikbare materialen die gerecycled moeten worden.
• Versleten filterpatronen worden op het adres dat op de verpakking van de patroon is vermeld, teruggenomen.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

Wettelijke aanwijzingen

Alle gegevens gelden alleen voor de productbeschrijving. Een uitspraak over een bepaalde kwaliteit of een geschiktheid voor een bepaald gebruiksdoeleinde kan uit deze gegevens niet worden afgeleid. De gegevens ontslaan de gebruiker niet van eigen beoordelingen en tests.

Klantenservice

Bij vragen of storingen helpt ons KÄRCHER-filiaal u graag verder.

Algemene veiligheidsinstructies

GEVAAR Sluit het apparaat alleen op wisselstroom aan. De aangegeven spanning op het typeplaatje moet overeenkomen met de spanning van de stroombron. Raak stekkers en stopcontacten nooit met vochtige handen aan. Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen. Het apparaat mag niet in explosieve bereiken worden gebruikt.

WAARSCHUWING Personen met verminderde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen onder begeleiding gebruiken of wanneer ze in het veilige gebruik van het apparaat worden getraind en de hieruit voortvloeiende gevaren begrijpen. Kinderen vanaf 8 jaar mogen het apparaat gebruiken wanneer ze in het gebruik worden getraind of toezicht op hen wordt gehouden door iemand die verantwoordelijk is voor hun veiligheid en wanneer ze de hieruit voortvloeiende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Kinderen mogen reiniging en gebruikersonderhoud alleen onder toezicht uitvoeren. Controleer de stroomkabel met netstekker voor elk gebruik op beschadiging. Gebruik een apparaat met een beschadigde stroomkabel niet. Laat een beschadigde stroomkabel onmiddellijk vervangen door de geautoriseerde klantenservice/elektricien. Schakel het apparaat voor alle onderhoudswerkzaamheden uit en trek de netstekker los.

VOORZICHTIG Trek de netstekker niet met de kabel uit het stopcontact. Laat reparatiewerkzaamheden, de inbouw van reserveonderdelen en werkzaamheden aan elektrische onderdelen alleen door geautoriseerde klantenservice uitvoeren. De luchtinlaat en -uitlaat mogen niet worden afgedekt. Schakel het apparaat na elk gebruik uit en trek het netsnoer uit. Plaats het apparaat niet in de buurt van een warmtebron. Het apparaat is geen geschikte vervanging voor de ventilatie. Het apparaat moet op een vlakke, stevige ondergrond staan. Gebruik alleen toebehoren en reserveonderdelen die worden aanbevolen door de fabrikant. Origineel toebehoren en originele reserveonderdelen garanderen een veilige en storingsvrije werking van het apparaat. Gebruik het apparaat niet in een vochtige omgeving of in een ruimte met hoge omgevingstemperaturen zoals de badkamer of de keuken.

Gevarenniveaus

△GEVAAR

Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

WAARSCHUWING

Aanwijzing voor een mogelijke gevaarlijke situatie die tot zware

of dodelijke verwondingen kan leiden.

△VOORZICHTIG

Aanwijzing voor een mogelijke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Aanwijzing voor een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Transport

Het apparaat kan het best alleen in de originele verpakking worden getransporteerd of teruggestuurd. Als de originele verpakking niet beschikbaar is, neem dan contact op met onze service.

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken

1B-traps filterpatroon ② Voorfilter ③ Standvoet ④ Timertoets ⑤ Ventilatortoets ⑥ Helderheidstoets ⑦ Retourfilter ⑧ Bedieningsscherm ⑨ Lichtkrans ⑩ Service-led ⑪ Aan/uit-toets Luchtverwarmingstoestel/retourfilter ⑬ "+" toets ⑭ "-" toets ⑮ Display

Zwenkaandrijving

Zowel in woonruimtes, op de werkplek, in conferentieruimte of in de wachtkamer is de lucht met stof, vooral met voor de gezondheid gevaarlijk fijn stof belast. Tegelijk hebben we een hoge belasting door biologische en chemische schadelijke stoffen. Bouwkundige gebreken, materialen, verf, luchtverwarmingstoestel en zogenaamde organische stoffen kunnen de oorzaak zijn. We willen ons goed voelen en productief blijven. We willen een zuivere lucht zonder schadelijk fijn stof, zonder VOC-belasting, onaangename geuren, minder besmetting door minder bacteriën en virussen, minder geurhinder en minder allergenen in de kinderkamer.

KÄRCHER AFG 100 bevrijdt uw kamerlucht van fijn stof, allergenen, bacteriën, geurtjes en VOC.

Verlichting en voorselectie

Voor een aangename sfeer kunnen kleur en helderheid van de led-ring volgens uw wensen worden aangepast. Er kan uit 10 kleuren en een automatische bedieningsscherm worden gekozen. De kleuren kunnen individueel door de gebruiker worden aangepast. Bij de automatische bedieningsscherm worden alle kleuren na elkaar overgaand weergegeven. Er zijn 10 helderheidsstanden beschikbaar.

3-traps filterpatroon (PP)

De 3-traps filterpatroon bestaat uit katalysatorfilter, actiefkoolstoffilter en EPA-filter. Het filtermateriaal is polypropyleen (PP). De EPA-filter E11 zorgt ervoor dat fijn stof, allergenen, pollen en stofdeeltjes tot 0,3 μm worden uitgefilterd.

Plasma-elektrode

De gepatenteerde plasmatechnologie katalyseert de lucht voor de milieuvriendelijke verwijdering van de kleinste, gasvormige, organische koolstofverbindingen, zoals bijvoorbeeld geurmoleculen, virussen, bacteriën of sporen. In de 3-traps filter vinden bijkomende afbouwreacties plaats. Hierbij worden het plasma regenererend voor de 3-traps filter, zodat de 3-traps filter een heel lange levensduur bereikt.

VOC-sensor

De VOC-sensor is een speciale sensor die de mate van verontreiniging van de lucht automatisch meet.

Ventilator

De ventilator is in 5 trappen regelbaar of kan in het automatische gebruik "AU" worden gebruikt. Het automatische gebruik past de ventilatortrap aan de door de sensor vastgestelde mate van verontreiniging aan.

Timer

Er kan een tijd van 1 - 99 uur worden ingesteld. Het apparaat schakelt na de ingestelde gewenste tijd uit. Ideaal voor de luchtreiniging na het verlaten van de woning of het kantoor.

Voorfilter

De voorfilter van de filterklasse F7 neemt alle verontreinigingen, zoals stof en pollen groter dan 3 μm uit de aangezogen lucht op en beschermt de volgende filters. Daardoor is een duurzame werking gegarandeerd. Het filtermateriaal is polypropyleen.

Service-indicatie en vervanging van de filter

De service-led op het bedieningsgedeelte brandt als service vereist is. De service-led knippert als de voorfilter dient te worden vervangen.

Begripsverklaring

VOC (Volatile Organic Compounds - vluchtige organische verbindingen) zijn schadelijke uitwasemingen uit producten die ons in binnenruimtes, op kantoor of thuis omgeven.

Tot de VOC-bronnen behoren bijvoorbeeld aerosolsprays, reinigingsmiddelen, onderhoudsmiddelen, meubelen, tapijten, hobbytoebehoren zoals lak en lijm, bouwstoffen, verf, oplosmiddelen, nagellak, pesticiden en zelfs luchtverfrissers.

Eerste inbedrijfstelling

Voor het eerste gebruik

• Het apparaat wordt voor het verlaten van de fabriek grondig gecontroleerd en zorgvuldig verpakt.
• Bij beschadigde of geopende verpakking controleert u het apparaat onmiddellijk na ontvangst op uiterlijk herkenbare schade.
• Neem een beschadigd apparaat nooit in gebruik. In het geval van een eventuele reclamatie neemt u onmiddellijk met uw leverancier contact op.
• Neem voor de eerste inbedrijfstelling de technische gegevens alsook de veiligheidsinstructies in acht.

Montage

1. Neem de luchtreiniger, de standvoet, de bevestigingsschroef en de inbussleutel uit de verpakking.
2. Leid de bevestigingsschroef van onderen door de standvoet.

Instructie

Het montagegat voor de schroef is afgeschuind.

1. Schroef met de inbussleutel de standvoet aan de standbuis van de luchtreiniger en trek de schroef stevig aan.
2. Plaats het gemonteerde apparaat op de standvoet.
3. Verwijder de 3-traps filterpatroon uit het apparaat en verwijder de beschermfolie.
4. Verwijder alle transportbeveiligingen boven en onder de 3-traps filterpatroon.
5. Plaats de 3-traps volgens de handleiding.

Zie: Plaatsen van de 3-traps filterpatroon

Plaatsen van de 3-traps filterpatroon

1. Trek de bedieningseenheid er maar boven toe uit.
2. Klap de bedieningseenheid opzij.
3. Verwijder de transportbeveiliging van de 3-traps filterpatroon.
4. Plaats de 3-traps filterpatroon.

Instructie

De drie afstandshouders moeten in de inkepingen van het apparaat worden geplaatst.

Het 3-traps filterpatroon kan slechts in één positie worden geplaatst.

1. Plaats de bedieningseenheid van bovenaf in het apparaat.

Instructie

De bedieningseenheid kan slechts in één positie volledig worden vastgeklikt.

Als de bedieningseenheid niet volledig is vastgeklikt, kan het apparaat niet worden ingeschakeld.

Apparaat opstellen

1. Plaats het apparaat op een vlakke, stabiele ondergrond.

Instructie

Plaats het apparaat niet op hete oppervlakken of in de buurt van een verwarming.

Laat geen vloeistoffen of vreemde materialen (bijv. metalen voorwerpen) in het apparaat terechtkomen.

1. Zorg ervoor dat de toevoerlucht (onder) en de luchtuitlaat (boven) niet worden gehinderd.
2. Sluit het apparaat met de meegeleverde stroomkabel op het stopcontact aan.
3. Uw Kärcher AFG 100 is nu bedrijfsgereed.

Instructie

We raden u aan om het apparaat bij de eerste keer 's nachts te laten doordraaien en hierdoor een basisreiniging van uw kamer te verkrijgen.

Inbedrijfstelling

Apparaat in-/uitschakelen

1. Netstekker in stopcontact steken.
2. Druk op de aan/uit-toets om het apparaat in te schakelen.

Instructie

Het apparaat start met de laatste instelling.

Als de ventilatorstand "0" is ingesteld, volstaat het kort indrukken van de aan/uit-toets om het apparaat uit te schakelen.

Ventilator in-/uitschakelen

Ventilator in-schakelen	Druk bij een uitgeschakelde ventilator twee koer na elkaar op de ventilator-toets. De ventilator worden op de LAST geko-zen stand ingesteld.
Ventilator uittschakelen	Druk twee koer na elkaar op de ventilatortoets.

Instructie

In het automatische gebruik analyseert de sensor na het inschakelen van het apparaat de luchtkwaliteit.

Deze procedure duurt minstens 2 minuten.

Na het analyseren van de luchtkwaliteit regelt de ventilatorautomaat het apparaat automatisch.

Ventilator instellen

1. Om de ventilator in te stellen, drukt u op de ventilatortoets.
2. De ventilatortoets brandt.

Instructie

De ventilatorautomaat regelt ten vroegste 2 minuten na het inschakelen.

De ventilatorautomaat regelt ten laatste 15 minuten na het inschakelen de ventilator optimaal.

Indicatie

Display Betekenis

0 Ventilatorstand

1...5 Ventilatorstand 1...5

AU Automatisch gehruik

Ventilatorstanden

Ventila-torstand	Bedrijfsmodus Toepassingsvoorbeeld
1 - 2 Stil ccc	ontinu ge-bruik 's nachts	Slaapkamer
3 Continu	gebruik overdag	Kleinere ruimtes ca. 25 m²
4 Continu	gebruik overdag	Grotere ruimtes tot ca. 60 m²
5 Snelloop	Snelle luchtreinigung of bij extreem verontreinigde lucht.
AU	Automatisch ge-bruik	Het automatische ge-bruik past de ventilator-snelheid aan de door de sensor vastgestelde mate van verontreinigung van de lucht aan.

Ventilatorstanden instellen

Ventilatorstand selecteren	Druk op de "+"toets om de ventilator- stand te verhogen. Bij het ingedrukt honden van de "+"toets verhoojt de ventilatorstand automatisch. Druk op de "-"toets om de ventilator- stand te verlagen. Bij het ingedrukt honden van de "-"toets verlaagt de ventilatorstand automatisch.
Automatisch gebruik selecte- ren	Druk zo lang op de "+"toets tot op het display "AU" voor het automatische gebruik worden weergegeven.

Kleur instellen

1. Om de kleur van de verlichting in te stellen, drukt u op de kleurtoets.
2. De kleurtoets brandt.

Indicatie

Display Betel	Kenis
0...10 Kleur 0	...10 is ingesteld.
A1...A9 Kleur	wissel binnen X minutes via alle kleuren.Voorbeeld: A3 = kleurwissel binnen 3 minuten via alle kleuren.

Instelling van de kleurstanden (fabrieksinstelling)

Kleurstand Kleur
0 Wit Niet wijzigbaar
1 Rood Wijzigbaar
2 Groen Wijzigbaar
3 Blauw Wijzigbaar
4 Rood-geel Wijzigbaar
5 Geel Wijzigbaar
6 Geel-groen	Wijzigbaar
7 Cyaan	Wijzigbaar
8 Cyaan-blauw	Wijzigbaar
9 Magenta	Wijzigbaar
10	Magenta-rood Wijzigbaar

Instructie

De kleuren zijn verstelbaar als de helderheidsstand op "0" staat.

Kleurstanden selecteren

U kunt tot tien kleuren en tot negen kleurwisselintervallen instellen.

Kleurstand 1...10 selecteren	Druk op de "+"toets om de kleur te selec- lectoren. Bij het ingedrukt honden van de "+"toets verandert de kleur auto- matisch. Druk op de "-"toets om de kleur te selec- lectoren. Bij het ingedrukt honden van de "-"toets verandert de kleur automa- tisch.
Kleurstand 0 selecteren.	Druk twee koer na elkaar op de kleur- toets om de kleurstand "0" te selec- ren.

Kleurstand wijzigen

U kunt de kleurstanden 1...10 met elke beschikbare kleur handmatig instellen.

1 Druk op de kleurtoets en houd deze ingedrukt tot ze knippert. 2 Verander de kleur van de kleurstand door het indrukken van de "+"-toets of "-"-toets. 3 Druk opnieuw op de kleurtoets om de kleur onder het desbetreffende nummer op te slaan.

Verlichting in-/uitschakelen

Verlichting in-schakelen	Druk bij eenuitgeschakelde verlichting van de lichtkrans twee ker na elkaar op de helderheidstoets. • De verlichting worden op de LAST gekozen stand ingesteld.
Verlichting uitschakelen	Druk twee ker na elkaar op de hel-derheidstoets.

Helderheid van de lichtkrans instellen

1. Om de helderheid van de lichtkrans in te stellen, drukt u op de helderheidstoets.
2. De helderheidstoets brandt.

Indicatie

Display Betekenis
0	De verlichting is uitgeschakeld.
1...10 Helderheitsstand 1...10 is ingesteld.

Helderheidsstanden instellen

U kunt tot tien helderheidsstanden voor de lichtkrans instellen.

Helderheitsstanden instellen

Druk op de "+"toets om de holder- heidsstand te verhogen. Bij het inge- drukt honden van de "+"toets veran- dert de holderheitsstand automatisch. Druk op de "-"toets om de holder- heidsstand te verlagen. Bij het inge- drukt honden van de "-"toets veran- dert de holderheitsstand automatisch.

Timer inschakelen

1. Om de timer in te schakelen, drukt u op de timertoets.
2. De timertoets brandt.

Timer instellen

U kunt de timer op 1 tot 99 uur instellen.

Restlooptijd in-stellen.

Druk op de "+"toets om de restlooptijd te verhogen. Bij het ingedrukt houden van de "+"toets verhoogt de restloop-tijd automatisch. Druk op de "-"toets om de restlooptijd te verlagen. Bij het ingedrukt houden van de "-"toets verlaagt restlooptijd automatisch.

Indicatie

De timer dient om het apparaat gedurende de ingestelde tijd verder te gebruiken. Na het verstreijken van de ingestelde tijd schakelt het apparaat automatisch uit. Bij het selecteren van de timer wordt de resterende tijd in uren weergegeven. De indicatie wisselt pas bij het verstreijken van een vol uur, d.w.z. dat als "3" worden weergegeven, de restlooptijd 3 tot 2,01 uur bedraagt. Pas bij 2,00 uur vindt een wissel plaats waar de indicatie op "2" staat.

Display Betekenis

0 De timer is teruggezet.

1...99 Restlooptijd 1...99 uw is ingesteld.

Timer terugzetten

Timer terugzet-ten

Druk twee keer na elkaar op de timertoets om de timer op "0"'erug te zieten.

Luchtkwaliteit met VOCE-sensor meten

1. Om de luchtkwaliteit met de VOCE-sensor te meten, drukt u op de luchtkwaliteitstoets.
2. De luchtkwaliteit wordt ca. 10 seconden via de LED-ring weergegeven. De timertoets brandt.
3. Het display geeft "--" weer.
4. Tijdens de opwarmfase van de luchtkwaliteitssensor brandt de LED-ring rood.

Indicatie

Display Betekenis
Rood Slechte	luchtkwaliteit
Geel Gemiddelde luchtkwaliteit
Groen Goede	luchtkwaliteit

Foutmeldingen weergeven

1. Licht de service-LED op, druk dan twee keer na elkaar op de service-toets.
2. De foutcodes worden op het display weergegeven.

Zie:

Foutcode en foutbeschrijving

Service-indicatie filtervervanging

• Het display wijst door foutcode E1 op de tijdige bestelling en tijdige vervanging van de 3-traps filterpatroon.

Terugzetten service-indicatie "Vervangen van de voorfilter"

• Als de voorfilter vervangen moet worden, knippert de service-led regelmatig. Foutcode F7 wordt weergegeven. Als u de indicatie van de uit te voeren vervanging van de voorfilter wilt terugzetten, drukt u tijdens de foutmelding op de "-" toets.

Verlichting en display UIT-/inschakelen

Verlichting en display uitschakelen

Druk kort op de aan/uit-toets om de verlichting en het display uit te schakelen.

• De verlichting en het display schakelen UIT.

Verlichting en display inschakelen

Druk kort op de aan/uit-toets om de verlichting en het display opnieuw in te schakelen.

• De verlichting en het display schakelen in. Druk op een willekeurige toets om de verlichting en het display opnieuw in te schakelen.
• De verlichting en het display schakelen in. De toetsfuncties worden tegelijk geactiveerd.

Energiespaarfunctie

Als het apparaat geen functie uitvoert, dat betekent dat de ventilator alsook de verlichting zijn uitgeschakeld, schakelt het apparaat na 10 minuten automatisch uit.

Instructie

• Elke toetsdruk zet de uitschakeltijd op 10 minuten terug.
• Als de ventilator of het licht zijn ingeschakeld, vindt er geen uitschakeling plaats.

Onderhoud

Reiniging

△GEVAAR

Levensgevaar door elektrische schok!

Bij reinigingswerkzaamheden kan het tot ernstig letsel of de dood komen. Een elektrische schok kan tot ernstig letsel en de dood leiden.

Vóór reinigings- en onderhoudswerkzaamheden dient u altijd de netstekker uit het stopcontact te trekken.

Het apparaat of de stroomkabel nooit in water onderdompelen of nat reinigen.

Luchtreiniger

Reinig de behuizing en de voet van de luchtreiniger alleen met een zachte doek en niet met schurende of bijtende courante reinigingsmiddelen.

Voorfilter

Reinig de voorfilters naar behoefte en mate van verontreiniging.

Voor de reiniging van de voorfilters kunt u deze verwijderen en voorzichtig uitkloppen of afzuigen.

Onderhoudsintervallen

LET OP

Schade aan het apparaat!

Gebruik van niet-compatibele reserveonderdelen kan tot schade aan het apparaat leiden.

Gebruik uitsluitend originele reserveonderdelen van Kärcher.

Component	Onderhoudsinterval
Voorfilter	Om de 3-6 maanden verrangen.
3-traps filter-patron	Bij gemiddelde verontreiniging om de 3aar verrangen.De "service-led" geeft aan wanner de fil-terpatronn要去 worden verrangen.

Bij ca. 10% resterende bedrijfsuren van de 3-traps filterpatroon wordt een waarschuwing weergegeven.

Zie:

Service-indicatie filtervervanging

Knippert de service-led, dan wijst dit erop dat de voorfilter vervangen moet worden.

3-traps filterpatroon verrangen

Zie afbeelding 1

1 Trek de bedieningseenheid er maar boven toe UIT. 2 Klap de bedieningseenheid opzij. 3 Trek de 3-traps filterpatroon aan de daarvoor bestemde greep eruit.

3-traps filterpatroon inzetten

1 Plaats de 3-traps filterpatroon.

• De drie afstandshouders moeten in de inkervingen van het apparaat worden geplaatst.
• De 3-traps filterpatroon kan slechts in één positie worden geplaatst.

2 Plaats de bedieningseenheid van boven in het apparaat.

• De bedieningseenheid kan slechts in één positie volledig worden vastgeklikt. Is de bedieningseenheid niet volledig vastgeklikt, dan kan het apparaat niet worden ingeschakeld.

Voorfilter vervangen

Zie afbeelding 2

Er zijn twee voorfilters rond de voet van het apparaat aangebracht.

Voorfilters verwijderen

1 Druk beide clips van de voorfilters in de richting van de voet van het apparaat.

2 Trek de voorfilters er naar onderen uit.

Voorfilters plaatsen

1 Plaats de voorfilters van onderen in het apparaat.

2 Druk de voorfilters zover in het apparaat tot ze vastklikken.

• Het apparaat kan pas opnieuw worden ingeschakeld als de voorfilters compleet zijn vastgeklikt.

Hulp bij storingen

Verhelpen van storingen

Foutbeschrijving Verhelpen van founten
Het apparaat kan nicht worden ingeschakeld	● Controller de netspanning. ● Controller de bedieningseenheid correct in het apparaat is geplaatst en vastgeklikt. ● Controller de 3-traps filterpatroon is geplaatst. ● Controller de voorfilters zijn geplaatst. ● Geef het apparaat aan de service.
De service-led brandt • Laat de foumtelding weergeven. Foutmeldingen weergeven ● Volg de aanwijzingen voor het verhelpen van de fouit. Foutcode en foutbeschrijving

Foutcode en foutbeschrijving

Foutcode Foutbeschrijving Verhelpen van fouten
E1	Resterende bedrijftijd < 220 uur.	Bestel de 3-traps filterpatroon na. Vervang de 3-traps filterpatroon ten LASTe na het verstrijken van de levensduur.
E2 Luchtkwaltiteitssensor defect. Het apparaat is beperkt bruikbaar.	U Aunt het apparaat Niet meer voor het automatische ge-bruik gebruiken. Geef het apparaat aan de service.
E4 Spanningsvoorziening of stuurelektro-nica van de plasma-eenheid defect. Het apparaat is beperkt bruikbaar. Er vindt geen reiniging door plasmaplaats.	Treedt deze fout zelden en met onregelmatte intervallen op: schakel het apparaat UIT en na enkele seconden op-nieuw in. Treedt=this fout permanent op: geef het apparaat aan de service.
E5 Levensdui r 3-traps filterpatroon beein-digd. De plasma-elektrode schakelt UIT. Er vindt geen reiniging door plasmaplaats.	Vervang ten LASTe nu de filter.
E6 De kalibratie van de luchtkwaliteititssen-sor is fouit.	Geef het apparaat aan de service.
F2 Ventilatorgeblokkeerd/defect. De plasma-elektrode schakelt UIT. Er vindt geen reiniging door plasmaplaats en de ventilator is uitgeschakeld.	Geef het apparaat aan de service.
F3 3-traps filterpatroon worden Niet her-kend. De plasma-elektrode schakelt UIT. Er vindt geen reiniging door plasmaplaats en de ventilator is uitgeschakeld.	Controller het 3-traps filterpatroon op correcteplaatsing. Controller het bedieningsveenheid op correcteplaatsing. Start het apparaat Niet, geef het dan aan de service.
F4 Interne communicatiefout. Het apparaat schakelt UIT.	Schakel het apparaat in. Start het apparaat Niet, geef het dan aan de service.
F5 Plasmaspanning te gelding. Er vindt geen reiniging door plasmaplaats.	schakel het apparaat UIT en na enkele seconden opnieuw in. Dezebout kan optreden als het apparaat aan sterk schom-melende netspanning worden gezruikt. Start het apparaat Niet, geef het dan aan de service.
F6 Plasmaspanning te hoog. Er vindt geen reiniging door plasmaplaats.	schakel het apparaat UIT en na enkele seconden opnieuw in. Start het apparaat Niet, geef het dan aan de service.
F7 De Voorfilter	hebben de aanbevolen maximale luchthoeveelheid gefilterd en het einde van hun levensduur be- reikt.	● Vervang of reinig de Voorfilter. ● Zet de luchthoeveelheidsberekening terug doorijdens de weergave van de foutcode F7 op de "- " toets te dokken.

Instructie

Onder bijzondere gebruiksomstandigheden kan de voorfilter geuren afgeven. Schakel het apparaat uit en vervang eventueel de voorfilter.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Bestelnummers en reserveonderdelen

Artikelnummer EAN Artikelbenaming
1.024-800.0 40542783019	14 AFG 100 White
1.024-801.0 40542783019	21 AFG 100 antraciet
6.640-869.0 40542783167	10 Voorfilter verranging AFG 100
6.640-870.0 40542783167	27 Filter 3-traps verranging AFG 100

Technische gegevens

A

Netspanning V 110 - 240
Netfrequentie Hz 1 ~ 50/60
Vermogen W < 60
Stand-by	W	< 0,5
Geluidsvermögensniveau LWA	dB(A)	37 - 65
Gewicht	kg	13
Hoogte	mm	1120
Diameter voetplaat	mm	320
Omgevingstemperatuur	°C	10 - 30
Relatieve luchtvochtigkeit	%	20 - 80

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en de constructie en door de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EG-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring haar geldigheid.

Product: Luchtreiniger

Type: 1.024-xxx

Relevante EG-richtlijnen

2014/35/EU

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-65

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Toegepaste nationale normen

De ondergetekende handelt in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28-40
