Producttype	Zuigende veegmachine (veegzuiger)
Merk	Kärcher
Model	KM 75/40 W Bp Pack
Afmetingen (L x B x H) met duwstang omhoog	1430 x 750 x 1190 mm
Afmetingen (L x B x H) zonder duwstang	1160 x 750 x 930 mm
Gewicht zonder batterijen	79 kg
Gewicht met batterijen	125 kg
Toegestaan totaalgewicht	205 kg
Voeding	24 V DC, 2 batterijen 12 V 60 Ah
Motorvermogen	400 W
Autonomie	Ongeveer 1,5 tot 2 uur
Laadtijd	Ongeveer 12 uur
Veegsnelheid	4,5 km/h
Maximale helling	12 %
Capaciteit van de stofbak	40 L
Werkbreedte (met zijborstels)	750 mm
Filtertype	Stoffilter, oppervlak 1,8 m²
Belangrijkste functies	Vegen van droge en natte vloeren, grofvuilklep (tot 50 mm), continue snelheidsregeling
Onderhoud en reiniging	Dagelijkse filterreiniging, legen van de bak, periodieke vervanging van borstels en strippen
Veiligheidsvoorzieningen	Kapcontactschakelaar, hoofdschakelaar met sleutel, parkeerrem
Accessoires en reserveonderdelen	Zijborstels, roterende borstels (zacht, hard, antistatisch), lader, batterijen
Gebruik volgens bestemming	Binnen- en buitenoppervlakken (asfalt, beton, tegels, enz.), professioneel gebruik (hotels, scholen, ziekenhuizen)
Conformiteitsnormen	EU-richtlijnen, EN 55012, EN 60335-1, EN 60335-2-72, etc.

Veelgestelde vragen - KM 7540 W Bp Pack Kärcher

Hoe start ik de Kärcher KM 75/40 W Bp Pack veegmachine?

Zorg ervoor dat de kap gesloten is en de rem is losgemaakt. Draai de hoofdschakelaar naar stand "1". De roterende borstel en de zijborstel draaien. Om vooruit te rijden, trek aan de rijehendel. De snelheid wordt continu geregeld met de stand van de hendel.

Hoe leeg ik de stofbak?

Stop de motor en verwijder de sleutel. Trek de sluitbeugel van de tank omhoog, verwijder vervolgens de stofbak. Maak hem leeg en plaats hem terug door de beugel naar beneden te duwen. Het maximaal toegestane gewicht van de bak is 40 kg.

Hoe reinig ik het stoffilter?

Trek meerdere keren aan de handgreep van de filterreiniging (op de kap) om het stof eruit te schudden. Voor een grondigere reiniging, open de kap, draai de vijzel van het filterdeksel los, verwijder het filter en vervang het indien nodig. Was het filter nooit.

Hoe vervang ik de roterende borstel?

Stop de machine en verwijder de sleutel. Verwijder de stofbak en de batterijen. Kantel het apparaat naar voren, til de grofvuilklep op en verwijder de roterende borstel. Plaats een nieuwe borstel op de aandrijfnoppen en klik het kussentje aan de andere kant vast. Stel vervolgens het veegspoor in.

Hoe stel ik het veegspoor in?

Til de voorkant van de machine op en rijd vooruit op een stoffige vloer. Rem, laat de borstel dan 15 tot 30 seconden draaien. Het spoor moet een rechthoek van 30 tot 40 mm breed vormen. Stel de regelhendels (links/rechts) in de juiste gaten: lager = breder spoor, hoger = smaller spoor.

Wat te doen als de machine niet start?

Controleer of de kap goed gesloten is (kapcontactschakelaar). Controleer de lading van de batterijen en de zekeringen. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Kärcher.

Hoe onderhoud ik de zijborstels?

Controleer regelmatig de slijtage van de borstels. Om ze te vervangen, draai de 3 schroeven onder de borstel los, verwijder de oude en bevestig de nieuwe. Stel de verlaag van de zijborstel af door de vleugelmoeren los te draaien en de stelschroef te draaien.

Wat is de autonomie van de batterij?

De autonomie is ongeveer 1,5 tot 2 uur na een volledige lading (12 uur). De laadtijd kan variëren. Gebruik uitsluitend door Kärcher aanbevolen batterijen en laders.

Hoe transporteer ik de machine?

Stop de motor, verwijder de sleutel, zet de parkeerrem vast en blokkeer de wielen. Bevestig de machine met riemen aan de verankeringspunten (onder de kap en boven de duwstang). Houd rekening met het totale gewicht van 205 kg.

Hoe bewaar ik de machine voor lange termijn?

Parkeer hem op een vlakke ondergrond, verwijder de sleutel en zet de rem vast. Breng de borstel en zijborstels omhoog. Reinig de binnen- en buitenkant. Bewaar op een droge en beschermde plaats. Koppel de batterijen los en laad ze elke 2 maanden op.

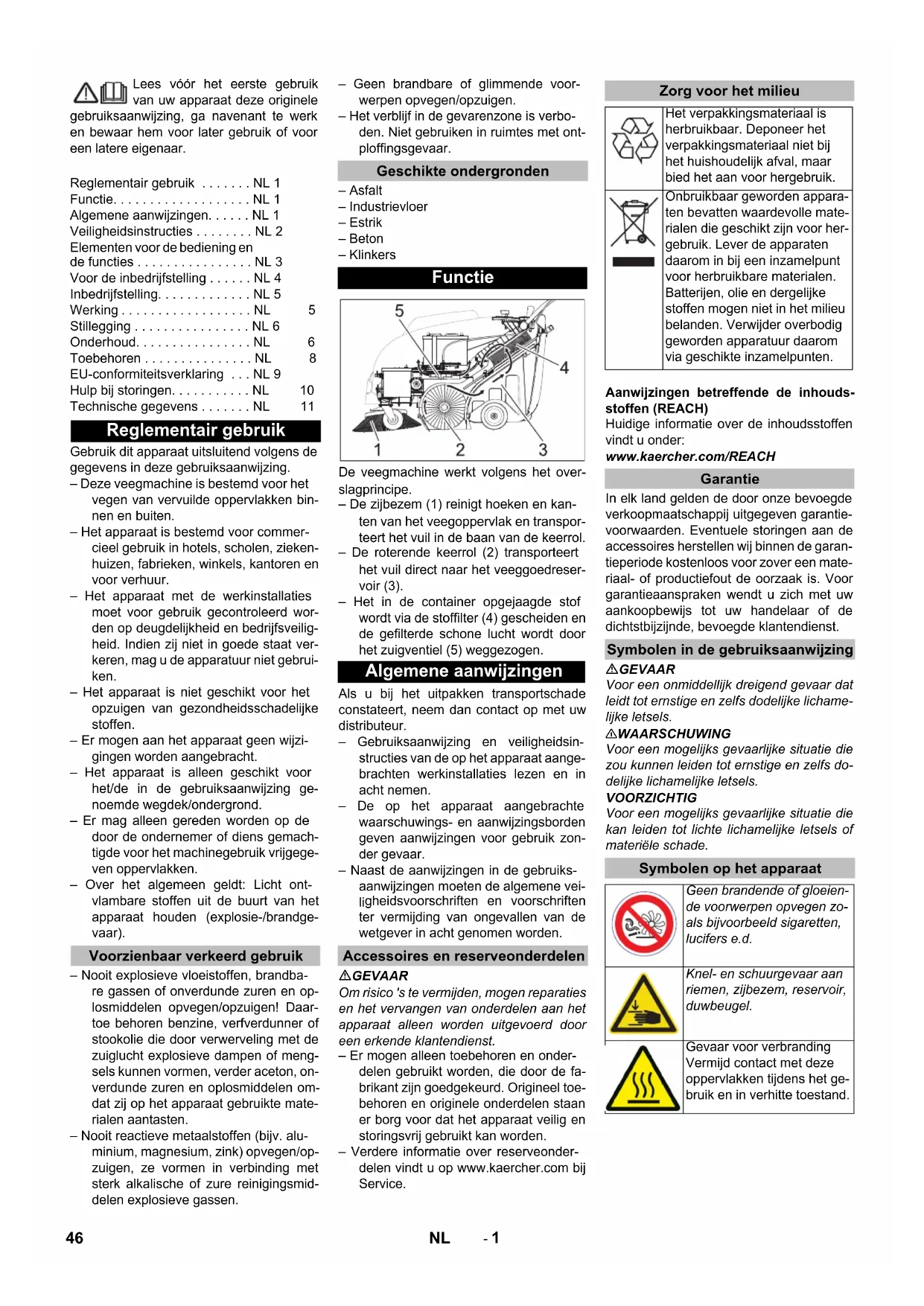

GEBRUIKSAANWIJZING KM 7540 W Bp Pack Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Reglementair gebruik . . . . . . NL 1

Functie. NL 1

Algemene aanwijzingen. . . . . NL 1

Veiligheidsinstructies..NL2

Elementen voor de bediening en

de functies . NL 3

Voor de inbedrijfstelling. NL 4

Inbedrijfstelling. NL 5

Werking .NL 5

Stillegging. NL 6

Onderhoud. NL 6

Toebehoren NL 8

EU-conformiteitsverklaring . . . NL 9

Hulp bij storingen. 10

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Deze veegmachine is bestemd voor het vegen van verharde oppervlakken binnen en buiten. Het apparaat is bestemd voor commercieel gebruik in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en voor verhuur.
• Het apparaat met de werkinstallaties moet voor gebruik gecontroleerd worden op deugdelijkheid en bedrijfsveiligheid. Indien deze zich niet in goede staat verkeren, mag u de apparatuur niet gebruiken.
• Het apparaat is niet geschikt voor het opzuigen van gezondheidsschadelijke stoffen. Er mogen aan het apparaat geen wijzigingen worden aangebracht.
• Het apparaat is alleen geschikt voor het/de in de gebruiksaanwijzing genoemde wegdek/ondergrond.
• Er mag alleen gereden worden op de door de ondernemer of diens gemachtigde voor het machinegebruik vrijgegeven oppervlakken. Over het algemeen geldt: licht ontvlambare stoffen uit de buurt van het apparaat houden (explosie-/brandgevaar).

Voorzienbaar verkeerd gebruik

• Nooit explosieve vloeistoffen, brandbare gassen of onverdunde zuren en oplosmiddelen opvegen/opzuigen! Daartoe behoren benzine, verfverdunner of stookolie die door verwerveling met de zuiglucht explosieve dampen of mengsels kunnen vormen, verder aceton, onverdunde zuren en oplosmiddelen omdat zij de op het apparaat gebruikte materialen aantasten.
• Nooit reactieve metaalstoffen (bijv. aluminium, magnesium, zink) opvegen/opzuigen, ze vormen in verbinding met sterk alkalische of zure reinigingsmiddelen explosieve gassen.
• Geen brandbare of glimmende voorwerpen opvegen/opzuigen. Het verblijf in de gevarenzone is verboden. Niet gebruiken in ruimtes met ontploffingsgevaar.

Geschikte ondergronden

-Asfalt -Industrievloer -Estrik Beton Klinkers

Functie

De veegmachine werkt volgens het overslagprincipe.

• De zijbezem (1) reinigt hoeken en kanten van het veegoppervlak en transporteert het vuil in de baan van de keerrol.
• De roterende keerrol (2) transporteert het vuil direct naar het veeggoedreservoir (3).
• Het in de container opgejaagde stof wordt via de stoffilter (4) geschaden en de gefilterde schone lucht wordt door het zuigventiel (5) weggezogen.

Algemene aanwijzingen

Als u bij het uitpakken transportschade constateert, neem dan contact op met uw distributeur.

• Gebruiksaanwijzing en veiligheidsinstructies van de op het apparaat aangebrachte werkinstallaties lezen en in acht nemen.
• De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geven aanwijzingen voor gebruik zonder gevaar.
• Naast de aanwijzingen in de gebruiksaanwijzingen moeten de algemene veiligheidsvoorschriften en voorschriften ter vermijding van ongevallen van de wetgever in acht genomen worden.

Accessoires en reserveonderdelen

△GEVAAR

Om risico's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

• Er mogen alleen toebehoren en onderdelen gebruikt worden, die door de fabrikant zijn goedgekeurd. Origineel toebehoren en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebruikt kan worden.
• Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten aan bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kosteloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Symbolen in de gebruiksaanwijzing

GEVAAR

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

WAARSCHUWING

Voor een mogelijke gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

VOORZICHTIG

Voor een mogelijke gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Symbolen op het apparaat

	Geen brandende of gloeien- de voorwerpen opvegen zo- als bijvoorbeeld sigaretten, lucifers e.d.
	Knel- en schuurgevaar aan riemen,+zijbezem,reservoir, duwbeugel.

Gevaar voor verbranding. Vermijd contact met deze oppervlakken tijdens het gebruik en in verhitte toestand.

Veiligheidsinstructies

Veiligheidsinstructies voor de bediening

- Het apparaat moet voor gebruik met de werkinstallaties gecontroleerd worden op deugdelijkheid en bedrijfsveiligheid. Indien zij niet in goede staat verkeren, mag u de apparatuur niet gebruiken. Bij gebruik van het apparaat in gevaarlijke omgevingen (bijvoorbeeld tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. Niet gebruiken in ruimtes met ontploffingsgevaar. - Degene die het apparaat bedient, dient het te gebruiken volgens de voorschriften. Deze dient rekening te houden met de plaatselijke omstandigheden en bij het werken met het apparaat te letten op derden, speciaal op kinderen. Voor de aanvang van de werkzaamheden moet de bediener zich ervan vergewissen dat alle veiligheidsinrichtingen volgens de voorschriften zijn aangebracht en functioneren. - De bediener van het apparaat is verantwoordelijk voor ongevallen met andere personen of hun eigendom. - Erop letten dat de bediener nauw aansluitende kledij draagt. Stevig schoeisel dragen en losse kledij vermijden. Voor het starten de onmiddellijke omgeving van het apparaat controleren (bv. kinderen). Letten op voldoende zichtbaarheid! - Om onbevoegd gebruik van het apparaat te voorkomen, dient men de contactsleutel te verwijderen. - Het apparaat dient bij het verlaten te worden geborgd tegen onbedoelde bewegingen. - Het apparaat mag alleen door personen worden gebruikt die voor de omgang ermee zijn opgeleid of hun vaardigheden in het bedienen hebben aangetoond en uitdrukkelijk de opdracht hebben gekregen voor het gebruik. - Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met een lichamelijke, sensorische, verstandelijke of mentale beperking of een gebrek aan ervaring en kennis. - Over kinderen dient toezicht te worden gehouden, om te waarborgen dat zij niet met het apparaat spelen.

Veiligheidsinstructies voor de rijmodus

△ Gevaar

Verwondingsgevaar!

Kantelgevaar bij sterke hellingen.

Er mogen enkel hellingen en dalingen in rijrichting tot 12% bereden worden.

Kantelgevaar bij onstabiele ondergrond.

- Het apparaat uitsluitend op bevestigde ondergrond bewegen.

Kantelgevaar bij zijwaartse hellingen.

Dwars op de rijrichting alleen hellingen tot maximaal 12% nemen.

De rijsnelheid moet aan de omstandigheden van dat moment aangepast worden.

Veiligheidsinstructies over het transport van het apparaat

• Neem bij het transport het gewicht van het apparaat in acht.
• Klem voor het transport van het apparaat de batterij af en zet het apparaat veilig vast.

Veiligheidsinstructies voor batterijgedreven apparaten

Instructie: Alleen als u de door Kärcher aanbevolen batterijen en oplaadapparaten gebruikt, kunt u garantie inroepen.

• De gebruiksinstructies van de fabrikant van de batterij en van het oplaadapparaat moeten in elk geval nageleefd worden. Neem de aanbevelingen van de wetgever betreffende de omgang met batterijen in acht. - Batterijen nooit in ontladen toestand laten staan, maar zo snel mogelijk opnieuw opladen.
• Ter voorkoming van lekstroom de batterijen steeds proper en droog houden. Beschermen tegen verontreiniging, bijvoorbeeld door metaalstof.
• Geen werktuig e.d. op de batterij leggen. Gevaar van kortsluiting en explosie.
• Gebruik altijd 2 batterijen van hetzelfde type! In geen geval in de omgeving van een batterij of in een batterijlaadruimte werken met open vlammen, vonken vormen of roken. Explosiegevaar.
• Gebruik enkel batterijen met poolafdekking. Vervang de poolafdekking in geval van verlies. Hete onderdelen, zoals de aandrijfmotor, niet aanraken (gevaar voor brandwonden).
• Wees voorzichtig bij het hanteren van batterijzuur. Volg de betreffende veiligheidsvoorschriften op!
• Verbruikte batterijen moeten volgens de Europese richtlijn 91/157/EEG op milieuvriendelijke wijze verwijderd worden.

Veiligheidsinstructies over verzorging en onderhoud

Voor reinigings- en onderhoudswerkzaamheden van het apparaat, het vervangen van onderdelen of het ombouwen voor een andere functie moet het apparaat uitgeschakeld en de contactsleutel verwijderd worden. - Bij werkzaamheden aan de elektrische installatie moet de batterij afgeklemd worden. - Het schoonmaken van het apparaat mag niet met een waterslang of hogedrukstraal gebeuren (gevaar van kortsluiting of andere schades). - Reparaties mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zijn. - Veiligheidscontrole volgens de plaatselijk geldige voorschriften voor van plaats veranderlijke, industrieel benutte apparaten opvolgen. Werkzaamheden aan het apparaat altijd met geschikte handschoenen uitvoeren.

Veiligheidsinrichtingen

Apparaatkap

Het apparaat is uitgerust met een contactschakelaar op de kap die de motor uitschakelt zodra de apparaatkap wordt geopend.

GEVAAR

Verwondingsgevaar door defecte contactschakelaar van de kap!

Als de motor niet uitschakelt wanneer de apparaatkap wordt geopend, dan is de contactschakelaar van de kap defect. Bedien of repareer het apparaat niet.

Hoofdschakelaar

Draai de hoofdschakelaar in de stand "0/OFF" in gevaarlijke situaties of om het apparaat snel uit te schakelen. Zet ter beveiliging tegen onbedoelde inbedrijfstelling de hoofdschakelaar op "0/OFF" en verwijder de sleutel.

Elementen voor de bediening en de functies

1 Schroef voor de bevestiging van de duwbeugel (2x) 2 Stoffilter 3 Veeggoedcontainer 4 Achterste afdichtlijst (aan veeggoedreservoir) 5 Oplaadapparaat

(enkel KM 75/40 W Bp Pack)

6 Accu's (enkel KM 75/40 W Bp Pack) 7 Aandrijfwielen 8 Zijdelingse afdichtlijst 9 Veegrol 10 Voorste afdichtlijst 11 Grofvuilklep 12 Zwenkwiel met parkeerrem 13 Bevestiging van de zijbezem 14 Zijbezem 15 Kapsluiting 16 Apparaatkap 17 Contactstop accu (enkel KM 75/40 W Bp) 18 Duwbeugel 19 Hendel voor vooruitrijden 20 Hendel voor het neerlaten en optillen van de grofvuilklep

Bedieningsveld

1 Hoofdschakelaar 2 Hendel voor het neerlaten en optillen van de zijbezem 3 Sluitschroef van het deksel van de stoffilter 4 Sluitbeugel van het veeggoedreservoir 5 Filterreiniging voor stoffilter 6 Nat-/droogklep

Hoofdschakelaar

0/OFF Motor uit 1 Motor aan A Sleutel eruit halen B Storingsindicatie C Batterijweergave

Sleutel eruit halen

Draai de sleutel van de hoofdschakelaar over stand "0" en trek hem eruit.

Apparaatkap open

Tip

De apparaatkap wordt met de sleutel van de hoofdschakelaar ontgrendeld.

Sleutel van de hoofdschakelaar in de kapafsluiting steken en 90° in de richting van de wijzers van de klok draaien. → Kapafsluiting met de sleutel eruit trekken. → Apparaatkap openen.

Apparaatkap sluiten

→ Apparaatkap sluiten, kapsluiting vergrendelt vanzelf.

Voor de inbedrijfstelling

Instructies inzake uitladen

△GEVAAR

Verwondingsgevaar, beschadigingsgevaar!

Gewicht van het apparaat bij het verladen in acht nemen!

Leeggewicht (transportgewicht)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg

Toelaatbaar totaalgewicht
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Afladen

→ Karton verwijderen. → Blokken voor de vergrendeling van de wielen verwijderen en apparaat met de hand van de pallet tillen. → Parkeerrem losmaken.

Duwbeugel monteren

→ Schroeven losdraaien. → Duwbeugel naar boven brengen. → Schroeven aandraaien.

Zijbezem monteren

Instructie: Voor het kippen van het apparaat het veeggoedreservoir wegnemen en de duwbeugel naar voren zwenken. Het apparaat niet op de duwbeugel plaatsen. De zijbezem op de meenemer steken en vastschroeven.

Accu's

Veiligheidsvoorschriften accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

i	Aanwijzingen voor de accu, in de gebruiksaanwijzing en in de voertuighandleiding opvolgen!

Veiligheidsbril dragen!

Kinderen uit de buurt houden van zuren en accu's!

Explosiegevaar!

Vuur, vonken, open licht en roken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstekens!

Verwijdering!

Accu niet in vuilnisbak gooien!

△Gevaar

Explosiegevaar! Geen materiaal of iets dergelijks op de accu, d.w.z. op de polen en verbindingsstrips van accucellen leggen.

△Gevaar

Gevaar voor verwonding! Wonden nooit in contact met lood laten komen. Na het werk aan accu's altijd de handen reinigen.

△GEVAAR

Brand- en explosiegevaar!

• Roken en open vuur is verboden. Ruimtes waar accu's opgeladen worden, dienen goed geventileerd te zijn, omdat bij het opladen zeer explosief gas ontstaat.

△Gevaar

Gevaar voor invreten!

- Zuurspetters in het oog of op de huid met veel schoon water uit- resp. afspoelen. - Daarna direct een dokter raadplegen. - Verontreinigde kleding met water uittwassen.

Aanbevolen accu's

	Bestel-nr.	Volume Luchtstroom
60 Ah, onder-houdsvrij	6.654-226.0*	1,65**	0,6***

• Apparaat heeft 2 batterijen nodig

** in m3

*** in m3/h

Maximale batterijafmetingen

Lenghte Breedte Hoogte
267 mm 177 mm 190 mm

Aanbevolen oplaadapparaten

Oplaadapparaat 6.	Bestel-nr.
	654-225.0

Accu's in apparaat plaatsen en aansluiten

Tip

Bij de KM 75/40 W Bp Pack waar de batterijen en het oplaadapparaat reeds ingebouwd zijn.

→ Apparaatkap openen. Accu's op de motordrager stellen. Accu's met de voorhanden zijnde band zekeren.

→ Poolklem (rode kabel) op de pluspool (+) aansluiten. → Verbindingsleiding aan accu's schroeven. → Poolklem op minpool (-) aansluiten.

Instructie: Controleren of de batterijpolen en poolklemmen voldoende door poolbeschermingsvet beschermd worden.

Gebruik enkel batterijen met poolafdekking. Vervang de poolafdekking in geval van verlies.

VOORZICHTIG

Voor inbedrijfname van het apparaat accu's opladen.

Accu's opladen

△ Gevaar

Verwondingsgevaar! Het oplaadapparaat mag alleen in bedrijf genomen worden als de stroomkabel niet beschadigd is. Een beschadigde stroomkabel moet onmiddellijk door de fabrikant, de klantendienst of een gekwalificeerd persoon vervangen worden.

△ GEVAAR

Gevaar door elektrische schok. Elektriciteitsnet en beveiliging in acht nemen. Oplaadapparaat alleen in een droge omgeving met voldoende verluchting gebruiken.

Instructie: De oplaadtijd bedraagt bij een lege accu ca. 12 uur.

△ Gevaar

Verwondingsgevaar! Neem de veiligheidsvoorschriften bij de omgang met batterijen in acht. Neem de gebruiksaanwijzing van de fabrikant van het oplaadapparaat in acht.

Laadproces - KM 75/40 W Bp Pack

Opgelet: batterijen mogen alleen bij kamertemperatuur worden opgeladen!

Opmerking: Het apparaat is standaard voorzien van een onderhoudsvrije batterij.

Open de apparaatkap. Steek de stekker van het oplaadapparaat in het stopcontact.

Opmerking: Het oplaadapparaat is elektronisch geregeld en beëindigt het laadproces zelfstandig. Alle functies van het apparaat worden tijdens het laadproces automatisch onderbroken.

1 Weergave batterijstatus

De batterijweergave geeft bij een aangesloten stekker het verloop van het laadproces weer:

Accu's worden opgeladen	knippert groen
Accu's� opgeladen brandt groen
Storing in het oplaadap-paraat	brandt rood
Fout n UIT foutabel doet zich voor	knippert n keer rood met pauze

Foutentabel:

1 Accu	niet aangesloten
2 De polariteit van de batterij is om-gekeerd
3 Accu	volledig ontladen
4 Probleem met laadkarakteristiek
5 Voedingsseenheid te heet
6 Hardwarefout
7 Comunicatiefout (voedingsmodus)

Om te zorgen voor een lange levensduur van de batterij moet deze altijd volledig worden opgeladen.

Laadproces - KM 75/40 W Bp

Open de apparaatkap. Steek de laadkabel van het oplaadapparaat in de laadbus van de veegmachine. Steek de stroomstekker van het oplaadapparaat in en schakel het oplaadapparaat in.

Na het laadproces

KM 75/40 W Bp Pack: Haal de netkabel uit de wandcontactdoos. Wikkel de stroomkabel rond de kabelhouder van het oplaadapparaat. Sluit de apparaatkap.

KM 75/40 W Bp

→ Oplaadapparaat uitschakelen en van het stroomnet scheiden. → Laadkabel van het apparaat trekken. → Apparaatkap sluiten.

Batterij demonteren

→ Apparaatkap openen. → Poolklem op minpool (-) aanklemmen. → Verbindingsleiding van de batterijen losschroeven. → Poolklem op pluspool (+) afklemmen. → Tape losmaken. → Batterij eruit nemen. → Verbruikte batterij conform de geldende bepalingen verwijderen.

Inbedrijfstelling

Algemene aanwijzingen

△GEVAAR

Verwondingsgevaar! Apparaat uitschakelen vooraleer het veeggoedreservoir weggenomen wordt.

Instructie: Inbedrijfstelling alleen met gesloten apparaatkap.

→ Veegmachine op een egaal oppervlak neerzetten. → Motor uitzetten. → Parkeerrem vastzetten.

Controle- en onderhoudswerkzaamheden

→ Laadtoestand van de accu's controleren. Zijbezems controleren. Keerrol controleren. Stoffilter reinigen. Veeggoedcontainer legen.

Instructie: Beschrijving zie hoofdstuk Reparaties en onderhoud.

Werking

△Gevaar

Langere gebruiksduur van het apparaat kan door de vibraties leiden tot doorbloedingsstoornissen in de handen.

Een algemeen geldende duur voor het gebruik kan niet vastgelegd worden, aangezien die afhangt van verschillende factoren:

• persoonlijke neiging tot slechte doorbloeding (vaak koude vingers, kriebelen van de vingers), lage omgevingstemperatuur, warme handschoenen dragen ter bescherming van de handen.
• Stevig vasthouden hindert de doorbloeding.
• Ononderbroken werking is slechter dan een werking met pauzes.

Bij een regelmatig, langdurig gebruik van het apparaat en bij herhaaldelijk optreden van die symptomen (bijvoorbeeld kriebelen van de vingers, koude vingers) bevelen wij een medisch onderzoek aan.

Apparaat starten

→ Parkeerrem losmaken.

Motor starten.

→ Hoofdschakelaar in stand '1' draaien.

Instructie: Keerrol en zijbezem draaien.

Apparaat verrijden

Vooruit rijden

→ Hendel voor vooruitrijden aantrekken. Instructie: De rijsnelheid kan - afhankelijk van de stand van de hendel - voor vooruitrijden traploos geregeld worden.

Leegloop

→ Hendel voor Vooruitrijden loslaten. Apparaat blijft staan.

Over hindernissen heen rijden

Over vaststaande hindernissen tot 30 mm heen rijden:

→ Grofvuilklep optillen. → Langzaam en voorzichtig in voorwaartse richting overheen rijden.

Over vaststaande hindernissen boven 30 mm heen rijden:

Er mag alleen over hindernissen heen gereden worden met een geschikte oprijdrempel.

Veegbedrijf

△ Gevaar

Gevaar voor verwonding! Bij geopende grofvuilklep kan de veegwals stenen of split wegslingeren. Erop letten, dat geen mensen, dieren of voorwerpen in gevaar gebracht worden.

VOORZICHTIG

Geen pakbanden, draden of soortgelijk materiaal opvegen; dit kan leiden tot een beschadiging van het veegmechanisme.

Instructie: Om een optimaal reinigingsresultaat te krijgen, moet de rijsnelheid aan de omstandigheden aangepast worden.

Vegen met opgeheven grofvuilklep

Instructie: Voor het opvegen van grotere deeltjes tot een hoogte van 50 mm, bv. sigarettenpakjes, moet de grofvuilklep kort opgeheven worden.

Grofvuilklep opheffen:

→ Hendel voor het optillen van de grofvuilklep aantrekken. Grofvuilklep neerlaten: → Hendel voor het optillen van de grofvuilklep loslaten.

Instructie: Alleen bij volledig naar beneden gelaten grofvuilklep is een optimaal reinigingsresultaat te bereiken.

Vegen met zijbezems

Hendel voor het neerlaten van de zijbezem naar voren stellen. Zijbezem gaat naar beneden.

Droge bodem vegen

Instructie: Tijdens het gebruik moet het veeggoedreservoir op gezette tijden geleegd worden.

Instructie: Tijdens het gebruik moet de stoffilter op gezette tijden gereinigd worden.

→ Nat-/droogklep sluiten.

Vochtige of natte bodem vegen

→ Nat-/droogklep openen.

Instructie: De filter wordt zo tegen vochtigheid beschermd.

Batterijweergave

De accuaanduiding geeft tijdens de werking de laadtoestand van de accu weer.

vol brandt groen
30% restcapaciteit brandt geel
10% restcapaciteit knippert rood
Bescherming wegen volledige ontlading, apparaat schakeltuit	brandt rood

Storingsindicatie

De storingsindicatie geeft aan of het apparaat een storing vertoont:

Storing in motorbestu-ring

knippert rood

Stoffilter reinigen

→ Greep van de filterreiniging meermaals uittrekken en inschuiven.

Veeggoedcontainer leegmaken

△GEVAAR

Verwondingsgevaar! Apparaat uitschakelen vooraleer het veeggoedreservoir weggenomen wordt.

Instructie: Bij het leegmaken van het veeggoedreservoir erop letten dat de afdichtlijst niet beschadigd wordt.

Instructie: De max. toegelaten lading van het veeggoedreservoir bedraagt 40 kg.

Stoffilter reinigen. Sluitbeugel van het veeggoedreservoir naar boven trekken. Veeggoedreservoir eruit trekken.

Veeggoedcontainer legen. Veeggoedreservoir erin schuiven. → Sluitbeugel van het veeggoedreservoir naar beneden duwen.

Apparaat uitschakelen

Motor uitzetten. → Hoofdschakelaar in stand '0' draaien.

Zijbezems opheffen. → Parkeerrem vastzetten. → Sleutel van de hoofdschakelaar over stand 0° draaien en uittrekken.

Transport

△GEVAAR

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

→ Motor uitzetten. → Sleutel van de hoofdschakelaar over stand 0° draaien en uittrekken. → Parkeerrem vastzetten. → Apparaat aan de wielen met spieën vastzetten. → Apparaat met spankabels of koorden vastzetten. → Bij het transport in voertuigen moet het apparaat conform de geldende richtlijnen beveiligd worden tegen verschuiven en kantelen.

1 Bevestigingspunten boven duwbeugel 2 Bevestigingspunt onder apparaatkap

Instructie: Markeringen voor bevestigingspunten op het basisframe in de gaten houden (kettingsymbolen).

Instructie: Geen Bowdenkabels of kabellopen knikken.

Opslag

△GEVAAR

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Stillegging

Als de veegmachine voor langere tijd niet gebruikt wordt, let dan op de volgende punten:

→ Veegmachine op een egaal oppervlak neerzetten. → Motor uitzetten. → Sleutel van de hoofdschakelaar over stand 0° draaien en uittrekken. → Parkeerrem vastzetten. → Veegmachine tegen wegrollen beveiligen. → Veegrol omhoog brengen. Daartoe bij

de instelhendels in het bovenste boorgat laten vastklikken.

Zijbezems opheffen. → Veegmachine aan de binnen- en buitenkant reinigen. → Apparaat op een beschutte en droge plaats neerzetten. Accu's afklemmen. → Accu's laden en ongeveer elke 2 maanden opnieuw opladen.

Onderhoud

Algemene aanwijzingen

• Reparaties mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zijn.
• Mobiel commercieel geëxploiteerde apparatuur dient volgens VDE 0701 op veiligheid te worden gecontroleerd.

Reiniging

VOORZICHTIG

Beschadigingsgevaar! De reiniging van het apparaat mag niet met een waterslang of hogedrukstraal gebeuren (gevaar van kortsluiting of andere schade).

LET OP

Voor reinigingswerkzaamheden de stekker van het oplaadapparaat uit het stopcontact trekken.

Voor reinigingswerkzaamheden de plus-pool van de batterij losmaken.

Reiniging binnenkant apparaat

△ Gevaar

Verwondingsgevaar! Stofmasker en veiligheidsbril dragen.

→ Apparaatkap openen. → Apparaat met een doek reinigen. → Apparaat met perslucht uitblazen. → Apparaatkap sluiten.

Reiniging buitenkant apparaat

→ Apparaat met een vochtige, in een mild zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigingsmiddelen gebruiken.

Onderhoudsintervallen

Onderhoud door de klant

Onderhoud dagelijks:

→ Keerwals en zijborstel controleren op slijtage en in elkaar gewikkelde banden. → Werking van alle bedieningsonderdelen controleren. → Functionaliteit van alle controlelampjes controleren.

Onderhoud wekelijks:

→ Spanning, slijtage en functionaliteit van de aandrijfriemen controleren. Bowdenkabels en bewegende delen op flexibiliteit controleren. → Afdichtlijsten in het veegbereik controleren op instelling en slijtage. Keerspiegel van de keerrol controleren. Stoffilter reinigen.

Instructie: Beschrijving zie hoofdstuk Onderhoudswerkzaamheden.

Instructie: Alle service- en onderhoudswerken bij onderhoud door de klant, dienen door een gekwalificeerde vakman uitgevoerd te worden. Indien nodig kan altijd een Karcher-specialist geraadpleegd worden.

Onderhoud door de klantenservice

Onderhoud na de eerste maand of na 5 bedrijfsuren:

Eersteinspectie uitvoeren.

Onderhoud om de 50 bedrijfsuren

Onderhoud alle 100 bedrijfsuren resp. halfjaarlijks

Onderhoud alle 300 bedrijfsuren

Onderhoud alle 500 bedrijfsuren resp. jaarlijks

Instructie: Om aanspraken op garantie te behouden, moeten tijdens de garantietijd alle service- en onderhoudswerken door de geautoriseerde Kärcher-klantendienst overeenkomstig het onderhoudsboekje gedaan worden.

Onderhoudswerkzaamheden

Voorbereiding:

→ Veegmachine op een egaal oppervlak neerzetten. → Sleutel van de hoofdschakelaar over stand "0" draaien en uittrekken. → Parkeerrem vastzetten.

Algemene veiligheidsinstructies

△GEVAAR

Verwondingsgevaar!

De motor heeft ca. 3 - 4 seconden naloop nodig na het uitzetten. In deze tijd absoluut uit de buurt blijven van het aandrijfbereik.

WAARSCHUWING

Voor alle onderhouds- en reparatiewerkzaamheden apparaat voldoende laten afkoelen.

Hete onderdelen, zoals aandrijfmotor niet aanraken.

LET OP

Voor onderhoudswerkzaamheden de stekker van het oplaadapparaat uit het stopcontact trekken.

Voor onderhoudswerkzaamheden de plus-pool van de batterij losmaken.

LET OP

Voor het legen van het apparaat de batterijen en het vuilreservoir eruit halen en de duwbeugel naar voren zwenken. Apparaat niet op de duwbeugel neerzetten.

Voor het reinigen en onderhouden van het apparaat en het vervangen van onderdelen moet het apparaat uitgeschakeld worden.

Bowdenkabel van de aandrijving instellen

Een herinstelling is noodzakelijk indien bij ritten op hellingen de trekkracht van het apparaat niet volstaat.

→ Apparaatkap openen. → Contramoer lossen. Instelschroef verstellen. → Contramoer vastschroeven.

Veegrol controleren

→ Parkeerrem vastzetten. Veeggoedreservoir verwijderen. → Banden of snoeren van veegrol verwijderen.

Veegrol verwisselen

Het verwisselen is nodig, als door het verslijten van de borstels het veegresultaat zichtbaar minder wordt.

LET OP

Voor het legen van het apparaat moeten de batterijen eruit worden gehaald. Apparaat niet op de duwbeugel neerzetten.

→ Parkeerrem vastzetten. Veeggoedreservoir verwijderen. → Batterijen eruit halen. → Apparaat naar achteren kantelen.

Grofvuilklep optillen, lagerschaal induwen en veegrol naar voren zwenken. Veegrol uitnemen. Nieuwe veegrol op de aandrijfpen (links) steken. Aan de tegenoverliggende kant de lagerschaal in het boorgat van de veegrolcoulisse laten vastklikken.

VOORZICHTIG

Beschadigingsgevaar! Erop letten dat geen borstelharen vastgeklemd worden in het boorgat van de veegrolcoulisse.

Instructie: Na het inbouwen van de nieuwe veegrol moet de veegspiegel opnieuw ingesteld worden.

Veegspiegel van de veegrol controleren en instellen

Veegmachine vooraan optillen en op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is. → Parkeerrem vastzetten. Keerrol ca. 15-30 seconden laten draaien. → Veegmachine vooraan optillen en opzij rijden.

De vorm van de veegspiegel vormt een gelijkmatige rechthoek die tussen 30-40 mm breed is.

Instelbereik (-) 1...10 (+)
Min. veegspiegel 1
Max. veegspiegel 10
Nieuwe veegrol	1...3

• Instelhendel in diepste boorgat laten vastklikken (+): veegspiegel wordt groter
• Instelhendel in hoogste boorgat laten vastklikken (-): veegspiegel wordt kleiner

Veegspiegel controleren.

Zijbezem verwisselen

Het verwisselen is nodig, als door het verslijten van de borstels het veegresultaat zichtbaar minder wordt.

Instructie: Voor het kippen van het apparaat veeggoedreservoir wegnemen en duwbeugel naar voren zwenken. Apparaat niet op de duwbeugel plaatsen.

3 Schroeven aan de zijkanten van de zijbezem losschroeven. → zijbezem erafnemen. Nieuwe zijbezem op meenemer steken en vastschroeven.

Omlaag brengen zijbezem instellen

Het herinstellen is nodig, als door het verslijten van de borstels het veegresultaat van de zijbezem zichtbaar minder wordt.

→ Apparaatkap openen. Vleugelmoer lossen.

→ Instelschroef verstellen. Vleugelmoer aanspannen.

Omhoog brengen van de grofvuilklep instellen

Het herinstellen is nodig als de grofvuilklep niet ver genoeg omhoog gebracht kan worden. Indien het veegresultaat slechter wordt, bijvoorbeeld door slijtage van de voorste lip, moet de bowdenkabel een beetje ontspannen.

→ Apparaatkap openen. → Contramoer lossen. Instelschroef verstellen. → Contramoer vastschroeven.

Afdichtlijsten instellen en verwisselen

Instructie: Voor het kippen van het apparaat veeggoedreservoir verwijderen en duwbeugel naar voren zwenken. Apparaat niet op de duwbeugel plaatsen.

Voorste afdichtlijst

→ Bevestiging van de afdichtlijst losmaken. → Afdichtlijst regelen of vervangen.

Bodemafstand van de afdichtlijst zo instellen dat hij met een naloop van 0-10 mm naar achteren ligt. → Afdichtlijst richten. → Bevestiging van de afdichtlijst aandraaien.

Achterste afdichtlijst

Veeggoedreservoir verwijderen.

→ Bevestiging van de afdichtlijst losmaken.

→ Afdichtlijst regelen of vervangen.

→ Bodemafstand van de afdichtlijst zo instellen dat hij met een naloop van 0-10 mm naar achteren ligt.

→ Bevestiging van de afdichtlijst aandraaien.

Zijdelingse afdichtlijsten

→ Bevestiging van de afdichtlijst losmaken.

→ Afdichtlijst regelen of vervangen.

Ondergrond met max. 2 mm dikte onderschuiven om de bodemafstand in te stellen.

Afdichtlijst richten.

→ Bevestiging van de afdichtlijst aandraaien.

Stoffilter vervangen

WAARSCHUWING

Voordat u begint met het vervangen van het stoffilter, de stofcontainer legen. Draag bij werkzaamheden aan de filterinstallatie een stofmasker. Neem de veiligheidsvoorschriften voor het omgaan met fijne stoffen in acht.

VOORZICHTIG

Gevaar voor beschadiging!

→ Draai de sluitschroef van het stoffilterdeksel tegen de richting van de wijzers van de klok. Til het stoffilterdeksel op. → Vervang het stoffilter. Let op een correcte inbouwpositie van het stoffilter (zie afbeelding). → Draai de sluitschroef tot aan de aanslag dicht.

VOORZICHTIG

Als de sluitschroef niet tot aan de aanslag wordt dichtgedraaid, kunnen beschadigingen ontstaan.

Instructie: Bij het aanbrengen van een nieuw filter erop letten dat de lamellen onbeschadigd blijven.

Zekering / relais vervangen

KM 75/40 W Bp

1 Zekering F1 (50 A) 2 Zekering F2 (2 A) 3 Relais 4 Contactstekker opladen accu

Open de apparaatkap. Defecte zekering of relais verrangen. KM 75/40 W Bp Pack

De zekering bevindt zich op de accupool.

Toebehoren

Zijbezem, zacht 6.905-626.0

Voor因其 stof binnen, vocht vast.

Keerrol, zacht 6.906-886.0

Met naturehaar: special aan het opve-gen van因其 stof op gladde ondergrondenbinnen.Niet vochtbestendig, Niet gebruiken voorabrasieve oppervlakken!

Keerrol, hard 6.906-885.0

Voor het verwijderen van vastzittend vuiltuizen, vocht vast.

Veegrol, antistatisch 6.906-950.0

Voor staatisch oplaadbare oppervlakkenzoals tapijten en kunstgras

Veegeenheid tapijt 2.641-571.0

Omvat: Pluisjesfilter, antistatische veeg-wals, drievoudig zwenkwiel

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Veegstofzuiger

Type: 1.049-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Toegepaste landelijke normen

…

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 86

Gegarandeerd: 88

deerd:

De ondergetekende handelt in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Hulp bij storingen
Storing Oplossing
Apparaat wil nicht starten.	De contactschakelaar op de kap heeft het apparaat UITgeschakeld. Apparaatkap sluiten
	Accu's opladen
	Overbelastingsbeveiliging controleren
	Kärcher-klantenservice op de hoogte brengen
Motor loopt, maar apparaat rijdt Niet	Bowdenkabel van de aandrijving instellen
	V-snaar controleren
	Kärcher-klantenservice op de hoogte brengen
Apparaat blij bij het oprijden van een helling staan	Rijweg met een lichte helling berijden
	Overbelastingsbeveiliging controleren
	Bowdenkabel van de aandrijving instellen
	V-snaar controleren
	Kärcher-klantenservice op de hoogte brengen
Keerrol blijstaan, storingsindica-tie brandt rood	Hoofdschakelaar op „OFF“ draaien, borstel controleren op vastzittende voorwerpen. Indien nodigkleinere helling berijden. Hoofdschakelaar opnieuw inschaken. Nadat dat proces vier keer werkherhaald, voegt de besturing ter afkoeling een geforceerde pauze van 2 Minuten in. Gedurende die tijd kan het apparaat net gestart worden.
Apparaat veegt nicht goed	Veegrol en zijbezems controleren op slijtage, indien nodig verwisselen
	Werking van de grofvuilklep controleren
	Bowdenkabel van de grof vuilklep ontspannen (instelschroef)
	Riem op spanning en functionaliteit controleren, indien nodig verwangen
	Keerspiegel bijstellen
	Keerrol verwangen
	Kärcher-klantenservice op de hoogte brengen
Apparaat stoff Werking van de grof	vuilklep controleren
	Bowdenkabel van de grof vuilklep ontspannen (instelschroef)
	Stofffilter controleren, reinigen of verwisselen
	De Stofffilter Niet uitwassen.
	Veeggoedcontainer legen
	Afdichtingsprofil op het veeggoedreservoir verwangen
	Afdichting aan de stofffilter controleren
	Afdichtlijsten op slijtage controleren, indien nodig instellen of verwangen
Slecht vegen aan de randen Omlaag	bragen zijbezem regelen
	Zijbezems verwangen
	Zijbezem latent zakken
	Aandrijfrem van de zijbezem controleren
	Kärcher-klantenservice op de hoogte brengen
Omhoog brengen van de zijbezem functioneert nicht	Bowdenkabel voor het omhoog brengen van de zijbezem controleren
	Kärcher-klantenservice op de hoogte brengen
Nieuwe veegrol schuurt langs het veeggoedreservoir	Instelling van de veegspiegel corrigeren, daartoe beiden instelhendels latent vastklikken in het telkenshogere boorgat (1...3)

Technische gegevens

Apparaatgegevens
Lengte x bredte x hoogte (duwbeugel uitgeklapt) mm 1430 x 750 x 1190	1430 x 750 x	1190
Lengte x bredte x hoogte (duwbeugel ingeklapt) mm 1160 x 750 x 930	160 x 750 x 930
Gewicht (excl. accu's) kg 79 79
Gewicht (incl. accu's) kg 125 125
Toelaatbaar totaalgewicht kg 205 205
Rij- en veegsnelheid km/h 4,5 4,5
Klimvermögen (max.)	%	12 12
Veegrol-diameter	mm 265 265
Zijbezem-diameter	mm 410 410
Oppervliaktecapaciteit max.	m2/h	3400	3400
Werkbreedte zonder zijbezems	mm 550 550
Werkbreedte met zijbezems	mm 750 750
Volume van de veeggoedcontainer	I	40 40
Beveiligingsklasse beschermd gegen spatwater	--	IPX 3	IPX 3
Motor
Type	--	GelijkstroompermanentmagneetmotorDraairichting rechts
Spanning	V	24 24
Nominale stroom	A	22 22
Nominaal vermogen	W	400 400
Toerental	1/min	2750	2750
Beveiligingsklasse	--	IP 20	IP 20
Accu
Type	--	--	2x 12 V GIV
Capaciteit	Ah	--	60 (5h)
Gewicht	kg --	23
Oplaadtijd bij een volledig ontliaden batterij	h	--	12
Bedrijfsduur naeermaals opladen	h	--	ca. 1,5-2
Oplaadapparaat
Netspanning	V~	--	230
Uitgangsspanning	V	--	24
Laadstroom	A	--	10
Netfrequentie	Hz	--	50/60
Elektrische beveiliging
Centraal	A	50 50
Zekering besturing	A	2	--
Beveiliging gegen volledige ontlading	--	Via relais	Via relais
Oplaadapparaat		---	T4A / 250 V AC
Filter- en zuigsystem
Filtervlak fjinstofffilter m	2	1,8 1,8
Gebruiskategorie filters voor stoffen die nicht schadelijk zijn voor de ge-zondheid	--	L	L
Nominate onderdruk zuigsystem	mbar	5	5
Nominate volumestroom zuigsystem	I/s	45 45
Omgevingsvoorwaarden
Bedrijsttemperatuur	°C	-5 tot +40	-5 tot +40
Oplaadtemperatuur		---	Kamertemperatuur
Luchtvochtigheid, Niet bedauwend	%	0 - 90	0 - 90
Berekende waarden volgens EN 60335-2-72
Geluidsdrukniveau LpA	dB(A)	71 71
Onzekerheid KpA	dB(A)	3	3
Geluidskrachtniveau LWA + onveilghec KWA	dB(A)	88 88
Onveilghec KWA		2	2
Hand-arm vibratiewaarde	m/s2	3,7 3,7
Onzekerheid K	m/s2	0,2 0,2

Technische wijzigingen voorbehouden.

Oplader 6.654-225	Bestillingsnr.
	0

OBS

Toevoervoedingstypes

Bescherm tegen vocht en hitte!

Niet toestaan dat kinderen in de buurt van elektriciteit en accu's komen!

Explosiegevaar!

Verwijderd houden van vuur, vonken, open lichtbronnen en roken!

Gevaar voor chemische brandwonden!

Voor gebruik?

Waarschuwingsbord- merk!

Recycling!

Gooi accu's niet in de vuilnisbak!

Gevaar! Plaats geen instrumenten en gebruik geen accu, d.w.z. de uiteinden van de polen op de verbindingen van de elementen.

Gevaar

Gevaar voor letsel! Raak de handen niet aan de zichtbare elementen. Na het werken met de accu moeten de handen worden gereinigd.

GEVAAR

Gevaar voor ontploffing en explosie!

• Roken en open vuur zijn verboden.
• De ruimte waarin accu's worden opgeladen, moet goed worden geventileerd, omdat bij het laden een licht ontvlambaar gas vrijkomt.

Gevaar

Gevaar voor chemische brandwonden! - Als er accuzuur in de ogen of op de huid komt, spoel dan met veel schoon water.

Daarna is het verplicht om een arts te raadplegen. - Verontreinigde kleding uittrekken.

Voorste slijtplaat

→ Draai de bevestiging van de slijtplaat los. → Stel de slijtplaat af of vervang deze.

Stel de afstand van de slijtplaat tot de grond zo af dat deze 0-10 mm terugveert. → Maak de slijtplaat waterpas. → Draai de bevestigingsschroeven van de slijtplaat vast. Achterste slijtplaat Verwijder de vuilcontainer. → Draai de bevestiging van de slijtplaat los. Stel de slijtplaat af of vervang deze. → Stel de afstand van de slijtplaat tot de grond zo af dat deze 0-10 mm terugveert. → Draai de bevestigingsschroeven van de slijtplaat vast. Zijslijtplaat → Draai de bevestiging van de slijtplaat los. → Stel de slijtplaat af of vervang deze. Schuif de onderliggende plaat maximaal 2 mm dik om de afstand tot de grond af te stellen. → Maak de slijtplaat waterpas. → Draai de bevestigingsschroeven van de slijtplaat vast.

Vervanging van het stoffilter

BRIDINĀJUMS

Pirms sākt putekļu filtra nomaiņu, iztukšojiet netīrumu tvertni. Strādājot ar filtrēšanas sistēmu, valkājiet putekļu aizsargmasku. Ievērojiet drošības noteikumus par rīcību smalku putekļu gadījumā.

UZMANĪBU

Bojājumu risks!

Putekļu filtru nedrīkst mazgāt. Nofiksēt stāvbremzi. Putekļu filtra tīrīšana.

→ Atgrieziet putekļu filtra vāka noslēgskrūvi pretēji pulksteņrādītāja virzienam. → Noņemiet putekļu filtra vāku. → Nomainiet putekļu filtru. Uzmaniet, lai putekļu filtrs tiktu pareizi iemontēts (skat. attēlu). Pieskrūvējiet noslēgskrūvi līdz galam.

UZMANĪBU

Ja noslēgskrūvi nepieskrūvē līdz galam, var rasties bojājumi.

Norāde: ievietojot jauno filtru, sekojiet, lai nesabojātu plāksnītes.

Drošinātāja/releja nomaiņa

KM 75/40 W Bp

1 Drošinātājs F1 (50 A)
