GEBRUIKSAANWIJZING L 830 SC STEINEL

Neem de tekst in acht!

IT. 71

Zorgvuldig doorlezen en bewaren a.u.b!.

• Rechten uit het auteursrecht voorbehonden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met once toestemming geoorloofd.
  Wijzigingen in het kader van de technische vooruitgang voorbehonden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzingaar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage要去 aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installmentie van de sensorlamp werkt u met netspanning. Dit要去 vakkundig en volgens de gebruikelijke installmentievoorschriften en aansluitingsvoorwaarden worden UITgevoerd.
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden UITgevoerd.

3. L 830, L 835, L 840, GL 80 SC / C

Gebruik volgens de voorschriften

• Sensorlamp voor wandmontage buiten (L 830, L 835, L 840 SC).
• Lamp voor wandmontage buiten (L 830, L 835, L 840 C).
• Sensorlamp voor grondmontage buiten (GL 80 SC).
• Lamp voor grondmontage buiten (GL 80 C).

Opmerking:

Er要去en minimumafstand van 3m tot de WLAN-router en de Access Points worden aangehonden om storingen te voorkomen.

De sensorlampen (SC) zijn voorzien van een actieve bewegingsmelder. De geintegreerde iHF-sensor zendt hoogfrequente elektromagnetische golven (5,8GHz) uit en vangt de echo waarvan op. Bij beweging van Personen in het registratiebereik van de sensorlamp worden de echoverandering door de sensor geregisteerd. Een microprocessor activeert verwolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wandenBeen worden bewegingen geregisteerd. Door het signaal te analyseren kan de sensor een anderscheid makeen:tussen bewegende personen en bewegende objecten zoals struiken ofkleine dieren.Verkeerde schakelingen doorkleine dieren zijnuitgesloten, evenals storingen door extreme temperatures.

De functies van de sensorlamp können via een smartphone of met de tablet worden geregeld. Koppeling met Bluetooth is alleen möglich via smartphone of tablet.

Opmerking:

Het hoogfrequente vermogen van de iHF-sensor bedraagt ca. 1 mW – dat is slechts een 1.000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Bij de levering van de L 830, L 835, L 840 SC / C inbegrepen (Afb. 3.1)

Productafmetingen L 830 SC / C (Afb. 3.2)

Productafmetingen L 835 SC / C (Afb. 3.3)

Productafmetingen L 840 SC / C (Afb. 3.4)

Overzicht lamp L 830, L 835, L 840 SC / C (Afb. 3.5)

A Wandhouser
B Aansluitklem
C Afdichtstopje
D Steekverbinding
E Lichtkubus

Bij de levering van de GL 80 SC / C inbegrepen (Afb. 3.6)

-lamp
- profiel
- grondplaat
- vier grondschroeven
- vier pluggen
- vier verbindingssschroeven

Productafmetingen GL 80 SC / C (Afb. 3.7)

Overzicht lamp GL 80 SC / C (Afb. 3.8)

A Afdekkapje
B Aansluitklem
D Steekverbinding
E Lichtkubus
F Aardingsklem

Lichtsterkneverding (Afb. 3.9, Afb. 3.10, Afb. 3.11, Afb. 3.12)

Reikwijdte (alleen SC) (Afb. 3.13)

Opmerking:

Wanneer de lampen te zich bij elkaar zijn geplaatst,{kunnen foutieveschakelingen voorkomen,omat de uit gezonden hoogfrequente signalenelkaar onderling storen. (Afb. 3.14 A)

De volgende maatregelen helpen, om deze fout te vermijden:

• Monteer de lampen met een onderlinge afstand van minimaal 5 m.
• Verbind de lampen via de Steinel Connect App en schakel de sensor bij afzonderlijke lampen m.b.v. de Sensor-Off functie gericht uit (Afb. 3.14 B+C). Door de koppeling worden bij beweging ook lampen ingeschakeld waarvan de sensor gedestructiveerd is.

4. Elektrische aansluiting

Schakelschema (Afb. 4.1)

De stroomtoevoer besteht uit een 2- tot 3-polige kabel.

L = fase (meestal zwart of bruin)

N = nuldraad (meestal blauw)

PE = aarde (groen / geel)

In geval van twijfel moeten de draden met een spanningstester worden geidentificiered; cervolgens weeer spanningsvrij makeen. De fase (L) en de nuldraad (N) worden op het kroonsteentje aangesloten. Aardedraad (PE) isoleren en toevoegen.

Bij GL 80 SC / C moet de aardedraad (PE) op de aardingsklem worden aangesloten.

Belangrijk: verwisseling van de aansluitingen kan in het apparaat of in uw zekeringenkast kortsluiting veroorzaken. In dit geval要去en de afzonderlijke kabels geidentificiered en opnieuw gemonteerd worden. In de stroomtoevoerkabel kanatuurlijk een schakelaar voor IN- en UIT-schakelen worden gemonteerd.

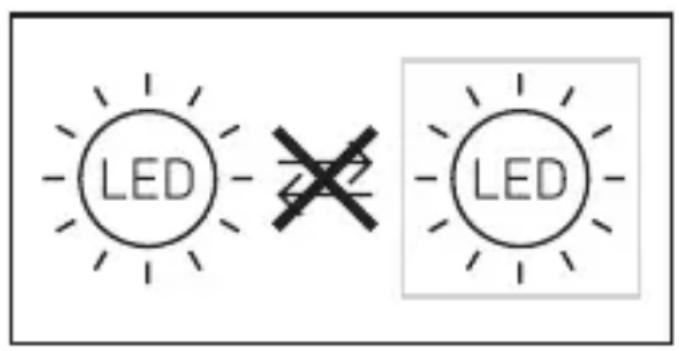

Belangrijk: delichtbron van deze lamp kan nicht worden verrangen. Mocht hetoodzakelijk worden om die te verrangen (bijv. aan het einde van+zijn levensduur), dan要去 de complete lamp worden verrangen.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen Niet in gebruik.
• Bij de montage van de sensorlamp要去 erop worden gelet, dat deze trillingvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

Montagestappen (L 830, L 835, L 840 SC / C)

• Stroomtoevoer uitschakelen. (Afb. 4.1).
• Borgschoveen losdraaien en de lichtkubus van de wandhouder nemen. (Afb. 5.1)
• Boorgaten aftekenen (Afb. 5.2)
• Gaten boren en pluggenplaatsen. (Afb. 5.3)
• Afdichtstopje doordrukken.
• Montage bij kabels in de muur (Afb. 5.4)
• Montage bij kabels op de muur (Afb. 5.5)
• Aansluitkabel aansluten (Afb. 5.6)
• Lichtkubus op de wandhouderplaatsen (Afb. 5.7)
  Borgschoeven bevestigen (Afb. 5.7)
• Stroomtoevoer inschakelen (Afb. 5.7)
• Installingen met de app uitvoeren

"6. Functie"

Opmerking:

Het product nicht onder de grond monteren, om schade door corrosie of oxidatie te voorkomen.

Montagestappen (GL 80 SC / C)

• Stroomtoevoer uitschakelen (Afb. 4.1)
• Borgschoef losdraaien enlichtkubus van de afdekking trekken (Afb. 5.8)
• Kabel door de grondplaat en het profiel trekken (Afb. 5.9)
• Grondplaat en profiel vastschroeven (Afb. 5.10)
• Boorgaten aftekenen op de grondplaat (Afb. 5.11)
  Gaten boren en pluggenplaatsen (Afb. 5.12)
• Grondplaat op de grond bevestigen (Afb. 5.13)
• Afdekking op profiel schroeven (Afb. 5.14)
  Aansluitkabel aansluiten (Afb. 5.15)
• Lichtkubus op afdekkingplaatsen (Afb. 5.16)
  Borgschoef bevestigen (Afb. 5.16)
  Stroomtoevoer inschakelen (Afb. 5.16)
• Installingen met de app UITvoeren

"6. Functie"

6. Werking

De functies van de SC-varianten können worden ingesteld.

Het instellen van de functies worden met de Steinel Connect App uitgevoerd.

Steinel Connect App

Voor de configuratie van de lamp m.b.v. smartphone of tablet要去 de STEINEL Steinel Connect App gedownload worden UIT de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Android iOS

Functies die met de Steinel Connect App können worden ingesteld:

-tijdinstelling
- reikwijdte-instelling
-schemerinstelling
-basislicht
- hoofdlicht- / Nachtlichtlevel instelbaar
-uitgebrende reikwijdté-insteling
- groepskoppeling
-schemerinstelling door teach-in

Fabrieksinstellungen (leveringsstatus)

-Bereikinstelling: max.
-Tijdinstelling hoofdverlichting: 10 sec.
-Basisinstallinglichtijd:1min.
-Schemeinstelling: 2.000 lux
-Basisniveau lichtdimming: 50

Tijdinstelling (nalooptijd)

De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 60 minutes worden ingesteld. De tijdklok worden na iedere geregistreerde beweging voor afloop van dezearend opnieuw gestart.

Deze functie geldt voor de C-varianten alkijd alleen in combinatie met een Bluetooth-sensorproduct.

Opmerking:

Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde nicht möglichk. Pas na afloop van dezearend kan de lamp bij beweging weeer Licht inschakelen.

Bij de instelling van het registratiebereik en voor de functiecontrole raden wij aan de kortsteijd in te stellen.

Reikwijdte-instelling (gevoeligkeit)

Met het begrip reikwijdtte worden de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2 m hoogte.

-Instelknopje maximaal = max. reikwijdte (5 m)
- Instelknopje minimaal = min. reikwijdte (1 m)

Deze functie geldt voor de C-varianten alkijd alleen in combinatie met een Bluetooth-sensorproduct.

Schemerinstelling (drempelwaarde)

De gewenste drempelwaarde kan traploos van ca. 2 tot 2.000 lux worden ingesteld.

• instelknopje maar rechteraanslag = daglichtstand (onafhankelijk van de Lichtsterkte)
• instelknopje maar linkeraanslag = schemerstand (ca. 2 lux)

Deze functie geldt voor de C-varianten alkijd alleen in combinatie met een Bluetooth-sensorproduct.

Bij de instelling van het registratiebereik en voor de functietest bij daglicht要去 de instelknop op rechteraanslag staan.

Basislicht

De Lichtsterkte van het basislicht kan tussen 0% en 100% worden ingesteld. Het basislicht kan op basis vanijd of Lichtsterkte worden ingesteld.

Bij bewegingen in het registratiebereik worden het Licht (voor de ingesteldeijd)

aar het maximale Lichtvermogen (100%) geschakeld. Daarna schakelt de lamp waar terugaar het basislicht.

Hoofdlicht

De Lichtsterkte van het hoofdlicht kan:tussen 10% en 100% worden ingesteld.

Soft-lightstartfunctie

Bij inschakeling worden de Lichtsterkte langzaam verhoogd maar 100% (fade-in). Bij het uitschakelen worden de Lichtsterkte langzaam gedimd maar 0% (fade-out). Dearend voor fade-in en fade-out konnen worden ingesteld.

Permanenteverlichting

De parameters voor permanente verlichting konnen met de Steinel Connect app worden ingesteld. In de app kan de permanente verlichting tot een bepaald tijdstip worden ingesteld (tijd-teach).

Bluetooth-koppeling (Bluetooth Connect Mesh)

De sensorschakelaar voldoet aan de Bluetooth Mesh standardaard. Hij kan gekoppeld worden aan alle producten die aan de Bluetooth Mesh standardaard voldoen. Het configureren van de sensorschakelaar worden met de Steinel Connect app uitgevoerd.

Bij de eerste verbinding tussen sensorschakelaar en Steinel Connect app worden de bijbehorende netwerksleutels opgeslagen op uw smartphone of tablet. Dankzij deze sleutels is uitgesloten dat onbevoegden toeing krijgen tot de sensor.

Om met een extra smartphone of tablet toegang te krijgen,要去 de netwerksleutel worden gedeel.

7. Onderhoud en verzorging

Dit product is onderhoudsvrij.

De lamp kan bij verruiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan nicht worden verrangen.

8. Verwijdersen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten nicht bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlij voor verbruike elektrische en elektronische apparatuur en hun implementatie in nationaalrecht, dieneniet longer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock- Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geen wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddelijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, Gratis te verrangen (eventueel door een opvolgend model vandezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantiperiode voor het door u gekochtte STEINEL-product bedraagt 3aar (bij productenuit de XLED home-serie 5aar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor unsere rekening, maar nicht de transporte risico's van de retourzending.

Wettelijk rechten bij gebreken,kesteloosheid

De hier beschreiben Diensten gelden als aanvulling op de wettelijkke garantierchten – met inbegrip van speciale beschemende bepalingen voor consumenten – en beperken of verrangen deze Niet. De uitoefening van uw wettelijkke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle verrangbare Lichtbronnen. Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zichn van gebruiksslijtage of andere natuurlijke slijtage,bij een Niet regelconform

of onjuist gebruik van het product, of indien de bedieningsinstructies nicht werden nageleefd,

-wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zich,

• indien het onderhoud en de verzorging van de producten nicht conform de bedieningshandleiding werden uitgevoerd,
• wanner de montage en installationiet nicht volgens de installmentevoorschriften van STEINEL werden uitgevoerd,

-bij transportschade of -verliezen.

Geldigkeit van het Duitserecht

Op deze voorwaarden is Duitsrecht van toepassing, het Weens Koopverdrag (CISG) worden UITgesloten.

Garantie claimen

Indien u aanspraak wilt make op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermeling van de aankoopdatum en de productaanduiding maar uw specialzaak ofrechtstreeks waar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u.daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie -periode is verlopen.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur L 830, L 835, L 840, GL 80 SC / C conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

11. Technische gegevens
Afmetingen b × h × d
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Netaansluiting 220–240 V, 50/60 Hz
Opgenomen vermogen (Pon) 9,1 W
Opgenomen vermogen iHF-sensortechniek
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Stand-by (network (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Lichtvermögen (lm)
L 830 SC	493 lm (antraciet), 523 lm (silver)
L 830 C	493 lm (antraciet)
L 835 SC	616 lm (antraciet), 616 lm (silver)
L 835 C	616 lm (antraciet)
L 840 SC	319 lm (antraciet), 319 lm (silver)
L 840 C	319 lm (antraciet)
GL 80 SC	650 lm (antraciet), 650 lm (silver)
GL 80 C	650 lm (antraciet)
Efficiente (lm / W)
L 830 SC	54 lm / W (antraciet), 57 lm / W (silver)
L 830 C	54 lm / W (antraciet)
L 835 SC	68 lm / W (antraciet), 68 lm / W (silver)
L 835 C	68 lm / W (antraciet)
L 840 SC	35 lm / W (antraciet), 35 lm / W (silver)
L 840 C	35 lm / W (antraciet)
GL 80 SC	71 lm / W (antraciet), 71 lm / W (silver)
GL 80 C	71 lm / W (antraciet)
Lampjes led
Kleurtemperatuur 3.000 K
Index kleurweergave R	a = 82
Gemiddelde levensduur L70B50 bij 25 °C: > 60.000aarde: 3
Kleurconsistentie SDCM beginwaarde: 3
Basislicht Ja (Uit, 0-100 %)
	Voor C: Altijd alleen in combinatie met een Bluetooth-sensorproduct.
Sensortechniek (alleen SC) (5,8 GHz, ≤ 1 mW)
Registratiebereik
Registratiehoek	160° Voor C: altijd alleen in combinatie met een Bluetooth-sensorproduct.
Openingshoek	160° Voor C: altijd alleen in combinatie met een Bluetooth-sensorproduct.
Reikwijdte 1-5 m
	Voor C: altijd alleen in combinatie met een Bluetooth-sensorproduct.
Tijdinstalling 5 sec. -60 min.
	Voor C: alleen in combinatie met een Bluetooth-sensorproduct.
Schemerinstalling 2-2.000 lux
	Voor C: alleen in combinatie met een Bluetooth-sensorproduct.
Energieklasse van de Lichtbron
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Bescherming IP 44
Veiligheidsklasse
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Omgevingstemperatuur -20 tot + 40 °C
Frequentie Bluetooth 2,4-2,48 GHz
Zendvermögen Bluetooth 5 dBm / 3 mW
Technische documentatie onder www.steinel.de

12. Storingen

Storing Oorzaak Oplossing

Lamp zonder spanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken	■ Zekering inschakelen, vervangen, netschake- laar inschakelen, kabel met spanningzoeker controleren
	■ Kortsluiting	■ Aansluitingen controleren
De sensorlamp schakelt niet in (alleen SC)	■ Bij daglicht, scheme- rinstelling staat op nachtstand	■ Schemering instellen via app
	■ Netschakelaar UIT	■ Inschaken
	■ Zekering gesprongen	■ Zekering inschakelen, vervangen,evt. aan- sluiting controleren
	■ Registratiebereik nicht gericht ingesteld	■ Reikwijdtde instellen via app
De sensorlamp schakelt niet uit (alleen SC)	■ Permanente beweging in het registratiebereik	■ Bereik controleren en eventueel opnieuw instellen
De sensorlamp schakelt niet hebemaal uit (alleen SC)	■ Nachlicht gekozen	Nachtlicht op “0 min.”
De sensorlamp schakelt ongewenst aan (alleen SC)	■ Wind beweegt bomen en struiken binnen het registratiebereik	■ Bereik veranderen
	■ Registratie van auto's op straat	■ Bereik veranderen
De sensorlamp schakelt ongecontroleerd aan en uit (alleen SC)	■ Er+zijn grote metalen voorwerpen zoals auto's of metalen wanden in het regis- tratiebereik	■ Bereik veranderen
		■ Bijv. auto elders parkeren

IT

PE = conductor de protectie (verde / galben)
