BEDIENUNGSANLEITUNG L 830 SC STEINEL

1. Zu diesen Dokument

Bitte sorgfältiglesenund aufbewahren!

• Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Anderungen, die dem technischen Fortschriftdienen, vorbehalten.

Symbolerklarung

nung vor Gefahren!

weis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungssprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss Daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden.
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. L 830, L 835, L 840, GL 80 SC / C

Bestimmungsgemäßer Gebrauch

• Sensorleuchte zur Wandmontage im Außenbereich (L 830, L 835, L 840 SC).
• Leuchte zur Wandmontage im Außenbereich (L 830, L 835, L 840 C).
• Sensorleuchte zur Bodemontage im Außenbereich (GL 80 SC).
• Leuchte zur Bodenmontage im Außenbereich (GL 80 C).

Hinweis:

Bitte sorgen Sie bei der Installation davon, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Die Sensorleuchten (SC) beinhalten einen aktiven Bewegungsmelder. Der integrierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfangt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Sensorleuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor lost dann den Schaltbefehl „Licht einschalten" aus. Eine Erfassung durch Turen, Glasscheiben oder)dinne Wände ist möglich. Durch eine Signalanalyse unterscheidet der Sensor zwischen sich bewegenden Personen und sich bewegenden Objekten wie Strauchern oder Kleintieren. Fehlschaltungen durch Kleintiere sowie Störungen durch extreme Temperaturen werden so ausgeschlossen.

Die Funktionen der Sensorleuchte können über Smartphone und Tablet eingestellt werden. Eine Bluetooth-Vernetzung ist nur über Smartphone oder Tablet möglich.

Hinweis:

Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW - das ist nur ein 1.000stel der Sendeleistung eines Handys oder einer Mikrowelle.

Lieferumfang L 830, L 835, L 840 SC / C (Abb. 3.1)

• Leuchte
  -drei Schrauben
  -drei Dübel
• drei Abstandhalter

Produktmaße L 830 SC / C (Abb. 3.2)

Produktmaße L 835 SC / C (Abb. 3.3)

Produktmaße L 840 SC / C (Abb. 3.4)

Geräteübersicht L 830, L 835, L 840 SC / C (Abb. 3.5)

A Wandhalter
B Anschlussklemme
C Dichtstopfen
D Steckverbindung
E Leuchtenwürfel

Lieferumfang GL 80 SC / C (Abb. 3.6)

• Leuchte
• Profil
  Bodenplatte
• vier Bodenschrauben
• vier Dübel
• vier Verbindungsschrauben

Produktmaße GL 80 SC / C (Abb. 3.7)

Geräteübersicht GL 80 SC / C (Abb. 3.8)

A Abdeckkappe
B Anschlussklemme
D Steckverbindung
E Leuchtenwurfel
F Erdungsklemme

Lichtstarkeverteilung (Abb. 3.9, Abb. 3.10, Abb. 3.11, Abb. 3.12)

Reichweite (nur SC) (Abb. 3.13)

Hinweis:

Wenn die Leuchten zu naheNBebeneinander montiert sind, kann es zu Fehlschaltungenkommen, da sich die ausgesendeten Hochfrequenzsignale gegenseitig storen. (Abb. 3.14 A)

Folgende Maßnahmen halten, diesen Fehler zu umgehen:

Die Leuchten in einem Abstand von mindestens 5m montieren.
- Vernetzen Sie die Leuchten über die Steinel Connect App und schalten Sie den Sensor über die Sensor-Off Funktion bei einzelnen Leuchten gezielt ab (Abb. 3.14 B + C). Durch die Vernetzung werden auch die Leuchten bei Bewegung mit eingeschaltet, deren Sensor deaktiviert ist.

4. Elektrischer Anschluss

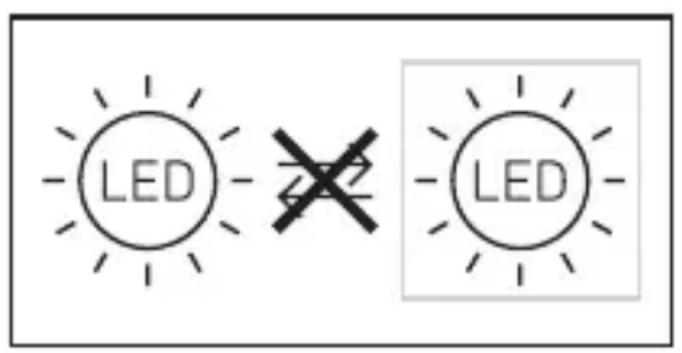

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 2- bis 3-adrigen Kabel:

L = Phase (meistens schwarz oder braun)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün / gelb)

Im Zweifel mussen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutraleiter (N) werden an der Anschlussklemme angeschlossen. Schutzleiter (PE) isolieren und beilegen.

Bei GL 80 SC / C muss der Schutzleiter (PE) an der Erdungsklemme angeschlossen werden.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder ihrer Sicherungskosten später zum Kurzschluss. In dieser Fall mussen die einzelnen Kabel identifiziert und neu montiert werden. In der Netzzuleitung kann selbstverständlich ein Schalter zum EIN- und AUS-Schalten montiert sein.

Wichtig: Die Lichtquelle dieser Leuchte ist nicht austauschbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betriebnehmen.
• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschüttungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Montageschritte (L 830, L 835, L 840 SC / C)

• Stromversorgung abschalten. (Abb. 4.1)
• Sicherungsschrauben losen und Leuchtenwurfel vom Wandhalter losen. (Abb. 5.1)
  Bohrlöcheranzeichnen(Abb. 5.2)
• Löcher bohren und Dubel einsetzen. (Abb. 5.3)
  Dichtstopfen durchstechen.
  Montage Zuleitung Unterputz (Abb. 5.4)
  Montage Zuleitung Aufputz (Abb. 5.5)
  AnschlusskabelanschlieBen(Abb. 5.6)
  Leuchtenwürfel auf Wandhalter aufstecken (Abb. 5.7)
• Sicherungsschrauben einschrauben (Abb. 5.7)
• Stromversorgung einschalten (Abb. 5.7)
• Einstellungen per App vornehmen

,6 . Funktion

Hinweis:

Montieren Sie das Produkt nicht unter der Erdoberfläche, um Schäden durch Korrosion oder Oxidation zu vermeiden.

Montageschritte (GL 80 SC / C)

• Stromversorgung abschalten (Abb. 4.1)

• Sicherungsschraube losen und Leuchtenwürfel von der Abdeckungziehen (Abb. 5.8)

• Kabel durch Bodenhalter und Profilziehen (Abb. 5.9)
• Bodenhalter und Profil verschrauben (Abb. 5.10)
• Bohrlicher auf Bodenplatte einzeichnen (Abb. 5.11)
• Lächer bohren und Dübel einsetzen (Abb. 5.12)
• Bodenhalter am Boden verschrauben (Abb. 5.13)
  Abdeckung auf Profil schrauben (Abb. 5.14)
• Anschlusskabel anschließen (Abb. 5.15)
  Leuchtenwurfel auf Abdeckung aufstecken (Abb. 5.16)
• Sicherungsschraube einschrauben (Abb. 5.16)
• Stromversorgung einschalten (Abb. 5.16)
• Einstellungen per App vornehmen

,6 . Funktion"

6. Funktion

Die Funktionen sind für die SC-Varianten einstellbar.

Die Einstellung der Funktionen erfolgt über die Steinel Connect App.

Steinel Connect App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL

Steinel Connect App aus Ihr AppStore heruntergeladen werden. Es ist ein

Bluetooth-fähiges Smartphone oder Tablet erforderlich.

Android iOS

Funktionen, die durch die Steinel Connect App einstellbar sind:

• Zeiteinstellung
• Reichweiteneinstellung
• Dämmerungseinstellung
• Grundlicht
• Hauptlicht- / Nachtlichtlevel einstellbar
• erweiterte Reichweiteneinstellung
• Gruppenvernetzung
• Dämmerungseinstellung durch Teach-In

Werkseinstellungen (Auslieferungszustand)

-Reichweiteneinstellung: max.
-Zeiteinstellung Hauptlicht: 10 sek.
-Zeiteinstellung Grundlicht: 1 min.
- Dämmerungseinstellung: 2.000 Lux
-Grundlicht Dimmlevel: 50%

Zeiteinstellung (Nachlaufzeit)

Die gewünschte Leuchtdauer der Leuche kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Hinweis:

Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungs-erfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Be der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Reichweiteneinstellung (Empfindlichkeit)

Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt.

• Einstellregler maximal = max. Reichweite (5 m)

• Einstellregler minimal = min. Reichweite (1 m)

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Dämmerungseinstellung (Ansprechschwelle)

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

• Einstellregler auf Rechtsanschlag gestellt = Tageslichtbetrieb (helligeitsunabhängig)
• Einstellregler auf Linksanschlag gestellt = Dämmerungsbetrieb (ca. 2 Lux)

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf Rechtsanschlag stehen.

Grundlicht

Die Helligkeit des Grundlichts kann zwischen 0 % und 100 % eingestellt werden. Das Grundlicht kann zeit- oder helligeitsbasiert eingestellt werden. Bei Bewegungen im Erfassungsbereich wird das Licht (für die eingestellte Zeit auf maximale Lichtleistung (100 %) geschählt. Danach schaltet die Leuchte wieder auf Grundlicht.

Hauptlicht

Die Helligkeit des Hauptlichts kann zwischen 10 % und 100 % eingestellt werden.

Soft-Lichtstart-Funktion:

Beim Einsatzen wird die Helligkeit stetig bis 100% hochgeregt (fade-in).
Beim Ausschalten wird die Helligkeit stetig bis 0% heruntergeregt (fade-out).
Fade-in und fade-out-Zeiten sind währbar.

Dauerlichtfunktion

Die Parameter des Dauerlichtbetriebs konnen über die Steinel Connect App eingestellt werden. In der App kann das Dauerlicht beliebig bis zu einer bestimmten Uhrzeit eingestellt werden (Uhrzeit-Teach).

Bluetooth-Vernetzung (Bluetooth-Connect-Mesh)

Der Sensor-Schalter entspricht dem Bluetooth-Mesh Standard. Er kann mit allen Produkten, die dem Bluetooth-Mesh Standard entsprechen, vernetzt werden. Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert. Durch die Schlüssel ist ein unbefugter Zugriff auf den Sensor ausgeschlossen. Für den Zugriff über ein weiteres Smartphone oder Tablet muss der Netzwerk-schlüssel geteilt werden.

7. Wartung / Pflege

Das Produkt ist wartungsfrei.

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesaubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erhöllen hochste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als Endkunden offen eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler berufen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt fürSAMTliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder hoherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produktten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Wir/TRagen die Transportkosten,chodoch nicht die Transportrisiken der Rück-. sendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

-bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleib zugruckzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,

-bei Transportschaden oder -verlusten.

GeltungdeutschenRechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie esitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH - Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ohnen dazu, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

JAHRE

HERSTELLER

GARANTIE

10. Konformitätserklarung

Hiermit erklart STEINEL GmbH, dass der Funkanlageotyp L 830, L 835, L 840, GL 80 SC / C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Technische Daten

Abmessungen B × H × TL 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Netzanschluss 220–240 V, 50 / 60 Hz
Leistungsaufnahme (Pon) 9,1 W
Leistungsaufnahme iHF Sensorik
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (Netzwerk (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Lichtleistung (lm)
L 830 SC	493 lm (anthrazit), 523 lm (silber)
L 830 C	493 lm (anthrazit)
L 835 SC	616 lm (anthrazit), 616 lm (silber)
L 835 C	616 lm (anthrazit)
L 840 SC	319 lm (anthrazit), 319 lm (silber)
L 840 C	319 lm (anthrazit)
GL 80 SC	650 lm (anthrazit), 650 lm (silber)
GL 80 C	650 lm (anthrazit)
Effizienz (lm / W)
L 830 SC	54 lm / W (anthrazit), 57 lm / W (silber)
L 830 C	54 lm / W (anthrazit)
L 835 SC	68 lm / W (anthrazit), 68 lm / W (silber)
L 835 C	68 lm / W (anthrazit)
L 840 SC	35 lm / W (anthrazit), 35 lm / W (silber)
L 840 C	35 lm / W (anthrazit)
GL 80 SC	71 lm / W (anthrazit), 71 lm / W (silber)
GL 80 C	71 lm / W (anthrazit)
Leuchtmittel LED
Farbtemperatur 3.000 K
Farbwiedergabeindex R	a = 82
Mittlere BemessungslebensdauerL70B50 bei 25 °C: > 60.000 Std.
Farbkonsistenz SDCM Anfangswert: 3
Grundlicht Ja (Aus, 0-100 %)	Für C: Immer nur in Kombination mit einem Bluetooth-Sensor Produkt.
Sensortechnik (nur SC) (5,8 GHz, ≤ 1 mW)
Erfassungsbereich
Erfassungswinkel	160° Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.
Öffnungswinkel	160° Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.
Reichweite 1-5 m	Für C: Immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.
Zeiteinstellung 5 s-60 min	Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt.
Dämmerungseinstellung 2-2.000 Lux	Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt.
Energieeffizienzklasse der Lichtquelle
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Schutzart IP44
Schutzklasse
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Umgebungstemperatur -20 bis +40 °C
Frequenz Bluetooth 2,4-2,48 GHz
Sendeleistung Bluetooth 5 dBm / 3 mW
Technische Dokumentation unter www.steinel.de

12. Betriebsstörungen

Störung Ursache Abhilfe

Leuchte ohne Spannung	Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen	■ Sicherung ein-schalten, tauschen, Netzschalter einschalten; Leitung mit Spanningsprüfer überprüfen
	■ Kurzschluss	■ Anschlüsse über-prüfen
Sensorleuchte schaltet nicht ein (nur SC)	■ bei Tagesbetrieb, Dämmerungsein-stellung liegt auf Nachtbetrieb	■ Dümmerung einstel-len über App
	■ Netzschalter AUS	■ Einschalten
	■ Sicherung hat ausgelöst	■ Sicherung ein-schalten, tauschen, elev. Anschluss überprüfen
	■ Erfassungsbereich nicht gezielt eingestellt	■ Reichweite einstellen über App
Sensorleuchte schaltet nicht aus (nur SC)	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollie- ren und elev. neu justieren
Sensorleuchte schaltet nicht komplett aus (nur SC)	■ Nachtlicht gewählt	Nachtlicht auf „0 min"
Sensorleuchte schaltet unerwänscht ein (nur SC)	■ Wind bewegt Bäume und Sträucher im Erfassungsbereich	■ Bereich umstellen
	■ Erfassung von Autos auf der Straße	■ Bereich umstellen
Sensorleuchte schaltet unkontrolliert an und aus (nur SC)	■ Gröbere Metallgegen-stände, wie z.B. Autos oder Metallwände, im Erfassungsbereich	■ Bereich umstellen z. B. Auto umparken

GB

1. About this document

Produktmatt L 830 SC / C (Bild 3.2)

Produktmatt L 835 SC / C (Bild 3.3)

Produktmatt L 840 SC / C (Bild 3.4)

Översikt over encheterna L 830, L 835, L 840 SC / C (Bild 3.5)

A Vaggfaste
B Anslutningsplint
C Packning
D Anslutningsplintar
E Lampkupa

Innehäll GL 80 SC / C (Bild 3.6)

Produktmatt L 80 SC / C (Bild 3.7)

Översikt over encheterna GL 80 SC / C (Bild 3.8)

Ljusintensitetsfördeling (Bild 3.9, Bild 3.10, Bild 3.11, Bild 3.12)

Räckvidd (Bild 3.13)

Kopplingsschema (Bild 4.1)

Funktion permanentljus

Permanentlusets parameter kan stallas in via Steinel Connect appen. I appen kan permanentluset valfritt stallas in till ett bestamt klockslag (klockslag-teach).

Bluetooth社会发展 (Bluetooth Connect Mesh)

Produkten ar unterhalsfri.

"6. Funktion"

Henvisning:

Monter/DDek du skader.

6. Funktion

Soft-lysstart-funktion
