BRUKSANVISNING L 830 SC STEINEL

Läs nogaigenom dokumentet och Förvara det väll!

• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Andringar som görs pga den teknska utvecklingen, forbehålles.

Symbolförklaring

Varning for fara!

Hanvisning till textställen i dokumentet.

2. Allmanna sakerhetsanvisningar

Bryt spanningen före alla arbeten på Produkten!

• Inkoppling måste utföras i spanningsfritt tillständ. Bryt strömmen och kontrollera med spanningsprovare att alla parter ar spanningslösa.
• Eftersom sensorarmaturen installeras till natspänningen måste arbetet utföras på att fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
• Använd endast originalreservdilar.
• Reparationer fär bara genomföras i en auktoriserad verkstad.

3. L 830, L 835, L 840, GL 80 SC / C

Ändamälsenlig användning

• Sensorarmatur För montering på väggen;bade utom (L 830, L 835, L 840 SC).
• Armatur För montering på vöggen både utom (L 830, L 835, L 840 C).
• Sensorarmatur För montering på marken både utom (GL 80 SC).
• Armatur För montering på marken både utom (GL 80 C).

Anmärkning:

HF-sensors högfrekvenseffekt ar ca 1 mW - det ar bara en tusendel av sändareffekten是从 en mobiltelefon erler en mikrovågsugn.

Sensorarmaturerna (SC) har en aktiv rörelsevakt. Den integrerade iHF-sensorn sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko.

När personer rör sig inom sensorarmaturens bevakningsområde registrareras ekoförändringen av sensorn. En mikroprocessor utlöseròn commande tändljuset". Detekteringen fungerar och sø genom dörrar, glas eller tunna vöggar. Sensorn utfor en signalanalys och skiljer på sö vis mellan rörelser från personer och rörelser från smådjur eller objekt som buskar. Därmed utesluts feltändningar genom smådjur samt störningar pga extrema temperaturer.

Sensorlampans Funktioner kan ställas in via smarttelefon och surfplatta. Att skapa belysningsgrupper sammankopplade med Bluetooth ar bara möjligt att göra via smarttelefon eller surfplatta.

Anmärkning: iHF-sensorns högfrekvenseffekt ar ca 1 mW - det ar bara entusendel av sändareffekten frän en mobiltelefon erer en mikrovågsugn. Innehäll L 830, L 835, L 840 SC / C (Bild 3.1)

-lampa
tre skruvar
- tre pluggar
tre distanser

-lampa
- profil
- bottenplatta
- fyra bottenskruvar
- fyra pluggar
- fyra anslutningsskruvar

A Tackbrick
B Anslutningsplint
D Anslutningsplintar
E Lampkupa
F Jordningsklamm

Anmärkning: Om sensorlamporna monteras För nara varandra kan det bli fel kopplingar, daß de utsända högfrekvensignalerna stör varandra. (Bild 3.14 A)

Med foljande atgärder undviker man detta fel:

• Montera sensorlamporna med att avständ frän varandra på minst 5 m.
• Koppla ihop sensorlamporna via Steinel Connect App och koppla bort sensorn via Sensor-Off fonctionen für varje enskild lampa (Bild 3.14 B + C). Genom sammankoppling i gruppp tänds vid rörelser även de lampor vars sensor ar avaktiverad.

4. Elektrisk anslutning

Nätanslutningen bestär av en 2- till 3-ledarkabel:

L = Fas (oftast svart aller brun)

PE = Skyddsledare (grön / gul)

Vid osakerhet maste kabeln identieras med en spanningskontroll; gör den)därefter spanningsfri ingen. Fas (L) och nolledare (N) ansluts till anslutningsplinten. Isolera skyddsledaren (PE) och bifoga den.

På GL 80 SC / C måste skyddsledaren (PE) anslutas till jordningsklämman.

Viktigt: En förväxling av anslutningarna leder till kortslutning i armaturen eller i sakringsskåpet. I att sändant fall måste de enskilda kablarna identifieras och monteras på nytt. I nitansluttingens matarledning kan naturligtvis en brytare monteras for till- och fränkoppling.

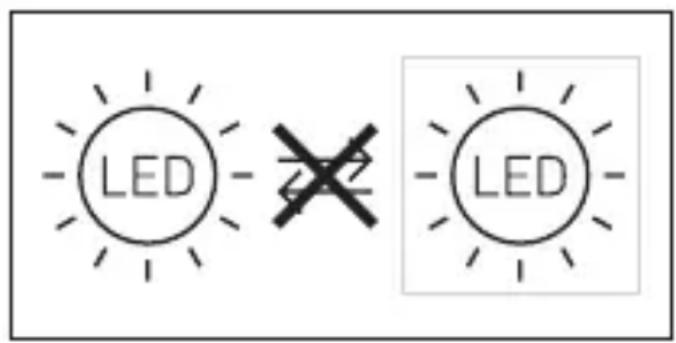

Viktigt: Armaturens ljuskälla kan inte bytas ut; om ljuskällanända maste bytas ut (t.ex. nar den ar uttjant), sä maste hela armaturen bytas ut.

5. Montage

• Kontrollera samtiga delar med avseende på skador.
• Arprodukten skadad fär den inte tas i bruk.
• Sensorarmaturen måste monteras på en vibrationsfri plats.
• Välj en lämpig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

Montageordning (L 830, L 835, L 840 SC / C)

Stang av strömförsörjningen. (Bild 4.1)
- Lossa skruvarna och lossa lampkupan frän vaggfastet. (Bild 5.1)
- Markera borrhålen (Bild 5.2)
- Borra hal och satt i pluggar. (Bild 5.3)
- Stick igenom packningen.
Kabel infält montage (Bild 5.4)
- Utanpåliggange kabel (Bild 5.5)
- Anslut nätkabeln (Bild 5.6)
Satt fast lampkupan på vaggfastet (Bild 5.7)
- Skruva i sakerhetssskruvarna (Bild 5.7)
- Slå till spanninger (Bild 5.7)
- Företainstallingarna per app "6. Funktion"

Montageordning (GL 80 SC / C)

Bryt spanningen (Bild 4.1)
- Lossa lasskruven och dra bort lampkupan.FRn skyddet (Bild 5.8)
- Dra kabeln genom bottenfästet och profilen (Bild 5.9)
- Skruva fast bottenfaste och profil (Bild 5.10)
- Markera För hal på bottenplattan (Bild 5.11)
- Borra hal och satt i pluggar (Bild 5.12)
- Skruva fast bottenfästet på golvet (Bild 5.13)
- Skruva fast skyddet på profilen (Bild 5.14)
- Anslut nätkabeln (Bild 5.15)
Satt fast lampkupan på skyddet (Bild 5.16)
- Skruva i sakringsskruven (Bild 5.16)
- Slå till spanningen (Bild 5.16)
- Företa inställingarna per app → "6. Funktion"

Anmärkning:

Montera inte Produkten under marken, for att undvika skador genom korrosion aller oxidation.

6. Funktion

Funktionerna kan ställas in for SC varianterna.

Inställingen av Funktionerna sker via Steinel Connect App appen.

Steinel Connect App

För att konfigurera sensorlampan med smarttelefon eller surfplatta måste Steinel Connect App laddas ner från AppStore. Det krävs en Bluetooth-förberedd smartphone eller surfplatta.

Android iOS

Funktionerna som kan stallas in via Steinel Connect appen:

• Efterlystid
• Installng av räckvidden
• Skymningsinställning
• Grundljus
• Huvudljus- / nattljusnivå installbar
• Utokadinstallingavrackvidden
• Gruppstyrning
• Skymningsinställning via teach-in

Afterlystid

Armaturens önskade afterlystid kan steglöst ställas in från ca 5 sek. till max. 60 min. Genom varje registrarad rörelse som sker innanenna tid locht ut, startar tiduret på nytt.

Denna Funktion gäller für C-varianterna bara i kombination med en Bluetooth sensorprodukt.

Anmärkning: Efter varjegang som lampan har släckts avbryts rörelsebevak- ningen i ca 1 sekund. Först after attenna tid har locht ut, kan armaturen tanda Ijuset igen vid en ny rörelse.

För installen av bevakningsområdet och För Funktionstestet, reckommenderas den kortaste tiden.

Fabriksinställningar (leveransstatus)

-Installingnag av intervall: max.
-Tidsinställning for huvudljus: 10 sek.
-Grundinställning av ljustid: 1 min.
-Skymningsinställning: 2.000 lux
-Dimrangivaforgrundbelysning:50

Inställning av sensors räckvidd

Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering på 2 m höjd.

• Ställskruv max. = max. räckvidd (5 m)
• Ställskruv min. = min. räckvidd (1 m)

Denna Funktion gäller für C-varianterna bara i kombination med en Bluetooth sensorprodukt.

Skymningsniva (aktiveringsniva)

Armaturens aktiveringsnivå kan steglost ställas in mellan ca 2 till 2.000 lux.

• Ställskruven Åt Höger = drift i dagsljus (oberoende av ljosstyrka)
• Ställskruven Åt vänster = aktivering vid skymning (ca 2 lux)

Denna Funktion gäller für C-varianterna bara i kombination med en Bluetooth sensorprodukt.

För inställningen av bevakningsområdet och För Funktionstestet i dagsljus, måste ställskruven vara Åt Höger.

Grundlus

Grundljusets Ijusniva kan ställas in mellan 0 % och 100 % . Grundljuset kan ställas in tids- eller Ijusbaserat.

Vid rörelser i bevakningsområdet tänds ljuset (under installd tid) med maximal effekt (100%). Därefter går lampan tillbaka till grundljus.

Normalljus

Normallusets Ijusniva kan stallas in mellan 10% och 100% .

Mjukstartsfunktion

När ljusetänds ökar ljuset langsamt upp till 100% (fade in).

När ljuset släcks minskar ljuset langsamt till 0 % (fade out).

Fade-in- och fade-out-tider kan valjas.

Sensorbrytaren motsvarar Bluetooth Mesh standard. Den kan sammankopplas med allaprodukter som motsvarar Bluetooth Mesh standarden. Sensorbrytarens konfigurering sker per Steinel Connect appen.

Vid den Första forbindelsen mellan sensorbrytaren och Steinel Connect appen sparas motsvarande natverksnycklar påSMARTelefonen eller surfplattan.

Genom nyckeln ar obehörig Åtkomst till sensorn utesluten.

För Åtkomsten via ännu en smarttelefon eller surfplatta måste natverksnyckeln delas.

7. Underhäll / Skötsel

Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) nar den ar smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

8. Avfallschantering

Elapparater, tillbehör och Förpackning måste lämnas in till miljövänlig Återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig Återvinning.

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Allaprodukter frän STEINEL uppyller högsta kvalitetsanspråk. Av den anledningen tillhandahäller vi som tillverkare dig som slutkund gärna en garantiet aligt nedanstäende villkor:

Garantin omfattar frihet fran brister, som bevisligen beror på ett material- ellertillverkningsfel och omgående meddelas oss after att det konstaterats och inomgarantitiden.

Garantin gäller für samtiga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi sca fullgöra garantin genom en gratis reparation, Gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) aller genom ett tillgodohavande.

Garantitiden for den STEINEL-product som du kocht ar 3 ar (for produitter fr aan XLED home-serien 5 ar) alltid fran produits inkopsdatum.

Vi Ātar oss transportkostnaderna für retursändningen men inte transportris-kerna.

Garantirattigheter, kostnadsfrihet

De tjänster som beskrivs har gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser for konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister ar kostnadsfritt.

Undantaget fran garantin

Uttryckligen undantagna franenna garanti ar alla utbytbara Ijuskallor. Därutovertortfaller garantin:

• vid normal Förslitning p.g.a. använding eller annan naturlig Förslitning på produit delar eller brister på STEINEL-producten, som beror på normal Förslitning p.g.a. använding eller annan naturlig Förslitning,
• vid användning avprodukten fürändamål den inte ar avsedd für ihrer vid osakkunnig användning aller om bruksanvisningen ignoreras,
• om till- och ombyggnader resp. andra modifikationer på Produkten genom-förs egenmächtigt aller om brister kan hänforas till att tillbehörns-, kompletterings- eller reservdilar inte År STEINEL originaldilar,
• om unterhalb och skötsel av Produkten inte motsvarat bruksanvisningen,
• om montering och installation inte utförts enligt installationsbestämelserna frän STEINEL,

-vid transportskador eller -forluster.

Tysk lags giltet

Tysk lagstiftning gäller och undantaget ár överenskommelsen med Förenta Nationerna om avtal För den internationella varuhandeln (CISG).

Gora gallande

Om du vill ta din garanti i anspråk, sä skickar du den fullständig tillsammans med originalkvittot,)där köpedatum och produktbeteckning maste framgà, till din Återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därfor rekommanderar vi att du sparar kvittot vãl tills garantitiden har gätt ut.

10. CE-deklaration

Härmed fösakrar STEINEL GmbH attenna typ av radioutrustning L 830, L 835, L 840, GL 80 SC / C overensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-fösakran om overensstammelse finns på foljande webbadress: www.steinel.de

11. Tekniska data
Mätt B x H x D
L 830 SC / C, L 835 SC / C	110 mm x 110 mm x 131,5 mm
L 840 SC / C	110 mm x 110 mm x 133,5 mm
GL 80 SC / C	110 mm x 633 mm x 130 mm
Spanning 220-240 V, 50/60 Hz
Systemeffekt (Pon) 9,1 W
Systemeffekt iHF sensorik
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (nätverk (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Ljuseffekt (lm)
L 830 SC	493 lm (antracit), 523 lm (silver)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (silver)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (silver)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (silver)
GL 80 C	650 lm (antracit)
Ljusutbyte (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (silver)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (silver)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (silver)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (silver)
GL 80 C	71 lm / W (antracit)
Ljuskälla LED
Färgtemperatur 3.000 K
Färggåtergivningsindex R	a = 82
Medelläng livslängd für beräkningen L70B50 vid 25 °C: > 60.000 tim.
Färgkonsistens SDCM Startvärde: 3
Grundljus Ja (Av, 0-100 %)
	Für C: Alltid i combination med en Bluetooth-sensorprodukt.
Sensortechnik (endast SC) (5,8 GHz, ≤ 1 mW)
Bevakningsområde
Bevakningsvinkel	160° Für C: Alltid i combination med en Bluetooth-sensorprodukt.
Öppningsvinkel	160° Für C: Alltid i combination med en Bluetooth-sensorprodukt.
Räckvidd 1-5 m	Für C: Alltid i combination med en Bluetooth-sensorprodukt.
Efterlystid 5 sek.-60 min.	Für C: Endast i combination med en Bluetooth-sensorprodukt.
Skymningsinställning 2-2.000 lux	Für C: Endast i combination med en Bluetooth-sensorprodukt.
Ljuskällans energieffektklass
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
	F
Skyddsklass IP 44
Isolationsklass
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Omgivningstemperatur -20 till + 40 °C
Frekvens Bluetooth 2,4-2,48 GHz
Sändeffekt Bluetooth 5 dBm / 3 mW
Teknisk dokumentation på www.steinel.de
12. Driftstörningar
Störning Orsak Åtgård
Armaturenutan spansning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning	Slå till säkringen, byt ut, slå till spansningen; testa med spannings-provareKontrollera anslut-ningarna
Sensorarmaturen tänds inte (endast SC)	Vid dagsljusdrift, skymningsinställing-en stär på nattdriftNätströmbrytare FRÄNSäkring har utlöstBevakningsområdet inte exakt inställt	Ställ in skymngen via appTillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenStäll in räckvdden via app
Sensorarmaturen släcks inte (endast SC)	Ständig rörelse i bevakningsområdet	Kontrollera området och ställ in på nytt om nödvändigt
Sensorarmaturen släcks inte helt (endast SC)	Nattljus har valts	Nattljus på "0 min."
Sensorarmaturen tänds spontant (endast SC)	Vinden fær trad och buskar att röra sig inom bevaknings-områdetRörelser fræn bilar ute på gatan	Äandra bevaknings-områdeÄandra bevaknings-område
Sensorarmaturen släcks och tänds okontrollerat (endast SC)	Större metallföremål, som exemplevis bilar erler metallväggár, inom bevaknings-området	Äandra bevaknings-området.ex. parkera om bilen
