NAVODILA ZA UPORABO L 830 SC STEINEL

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod elektriche napetosti!

• Ob montazi mora biti elektrichi vodnik, ki ga boste prikljucili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elektrichne napetosti,Če res ni več napetosti.
• Pri namestitvi senzorske svetilke gre za delo z omrežno napetostjo. Zato mora biti strokovno izvedeno po veljavnih predpisih o instalaciji in pogojih izvedbe priključkov.
• Uporabljajteismooriginalne nadomestndele.
• Popravila lahko izvajajo le v strokovnih delavnicah.

3. L 830, L 835, L 840, GL 80 SC / C

Namenska uporaba

• Senzorska svetilka za stensko montažo zunaj stavb L 830, L 835, L 840 SC).
• LED-svetilka za stensko montažo zunaj stavb (L 830, L 835, L 840 C).
• Senzorska svetilka za talno montažo zunaj stavb (GL 80 SC).
• Svetilka za talno montažo zunaj stavb (GL 80 SC).

Napotec:

Upostevati je treba minimalno razdaljo 3 m do usmerjeval-nika WLAN in dostopnih točk WLAN, da ne bo prišlo do napacnega delovanja.

Senzorske svetilke (SC) vsebujejo aktivni javljalnik gibanja. Integrirani iHF senzor oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob rajmanjsem premiku oseb v območju zaznavanja senzorske svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za «vklop luči«. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove. Z analizo signalov senzor razlikuje med premikanjem oseb in predmetov, kot so grmi ali majhne Živali. Napačni vklopi zaradi majhnih Živali in motnje zaradi izjemnih temperatur so s tem izključeni.

Delovanje senzorske svetilke je mogoće nastaviti na pametnem Telefonu ali tablicnem. Bluetooth-povezava je mogoča samo prek pametnega Telefona ali tablicnega računalnika.

Napotec:

Oddajna moč iHF senzorja znaša pribl. 1 mW – kar je tisočkrat manj od oddajne moči mobilnega Telefona ali mikrovalovne pečice.

Obseg dobave L 830, L 835, L 840 SC / C (SI. 3.1)

-svetilka
-triejvevijaki
- trije vložki
- trije distancniki

Mere izdelka L 830 SC / C (SI. 3.2)

Mere izdelka L 835 SC / C (SI. 3.3)

Mere izdelka L 840 SC / C (SI. 3.4)

Pregled sestavnih delov L 830, L 835, L 840 SC / C (SI. 3.5)

A Zidno drzalo
B Priključna sponka
C Tesnilni cepki
D Vtična povezava
E Svetilna kocka

Obseg dobave GL 80 SC / C (SI. 3.6)

-svetilka
-profil
-talnplošča
-širje talni vijaki
-štirje mozniki
-širje povezovalni vijaki

Mere izdelka GL 80 SC / C (SI. 3.7)

Pregled sestavnih delov GL 80 SC / C (SI. 3.8)

A Pokrivna kapica
B Priključna sponka
D Vtična povezava
E Svetilna kocka
F Ozemljitvena sponka

Razdelitev jakosti svetlobe (SI. 3.9/3.10/3.11/3.12)

Doseg (SI. 3.13)

Napotec:

Če so svetilke montirane preblizu ena poleg druge, se lahko napačno vklapljajo, ker se oddajani visokofrekvenčni signali medsebojno motijo. (SI. 3.14 A)

Naslednji ukrepi pomagajo pri odpravi teh napak:

• Svetilke montirajte majmanj 5 m medsebojno oddljene.
• Povežite svetilke v omrežje prek Steinel Connect App in izklopite senzor prek funkcjije za izklop senzorja (Sensor-Off) namensko pri posameznih svetilkah (SI. 3.14 B + C). S povezavo v omrežje se pri gibanju vklopijo tudi svetilke, katerih senzor je izklopljen.

4. Elektricni priključek

Vezalni načrt (SI. 4.1)

Omrežna napeljava je sestavljena iz 2 - do 3 - Žilnega kabla:

L = faza (praviloma Črn ali rjav)

N = nevtralni vodnik (največkrat moder)

PE = varnostni vod (zeleno-rumen)

V primeru dvoma morate kabel identificirati z indicatorjem napetosti; nato ga pohonovno preklopite na stanje brez napetosti. Fazo (L) in nevtralnik vodnik (N) priključite na priključno sponko. Zašcitni vodnik (PE) izolirajte in ga prilozite.

Zašcitni vodnik (PE) je pri GL 80 SC / C treba priključiti na ozemljitveno sponko.

Pomembno: Zamenjava prikljuckov lahko privede do kratkega stika v napravii ali v vaši elektrčni omarici. V tem primeru morate posamezne kable identificirati ter na novo montirati. V dovod na omrežje je seveda lahko montirano tudi stikalo za vklop in izklop.

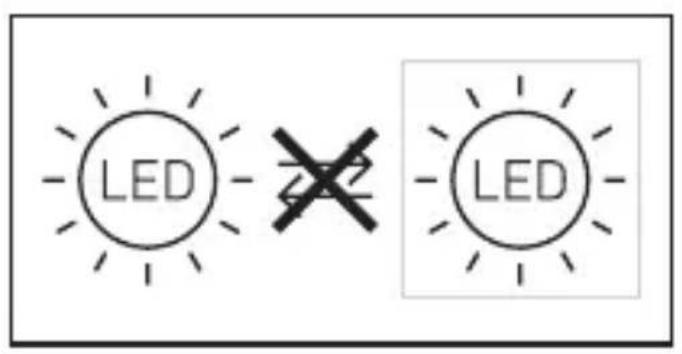

Pomembno: Vira svetlobe te svetilke ni mogoce zamenjati; ce je menjava potrebna (npr. po pretekuŽiviljenjske dobe), je treba menjati celo svetilko.

5. Montaža

• Preverite vse sestavne dele glede poskodb.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaži senzorske svetilke pazite, da je pritrijena brez pretresanja.
• Izberiteprimeren kraj montaze in upostevajte doseg zaznavanja gibanja.

Koraki pri montaži (L 830, L 835, L 840 SC / C)

• Izklopite oskrbo z energijo. (SI. 4.1)
• Popustite varovalne vijake in smemite svetilno kocko z zidnega držala. (Sl. 5.1)
  Zarisite luknje za vrtanje. (SI. 5.2)
• Izvrtaje luknje in vstavite vložke. (SI. 5.3)
• Tesnilne Čepke preluknjajte.
  Montaža dovoda pri podometni napeljavi (SI. 5.4)
  Montaža dovoda pri nadometni napeljavi (SI. 5.5)
• Prikljucite priključni kabel. (SI. 5.6)
• Svetilno kocko nataknite na stensko držalo. (Sl. 5.7)
  Privijte varovalne vijake. (SI. 5.7)
  Vklopite oskrbo z energia. (SI. 5.7)
• Izvedite nastavitve v aplikaciji «6. Funkcija«

Koraki pri montaži (GL 80 SC / C)

• Izklopite oskrbo z energia. (SI. 4.1)
• Odvijte varnostne vijake in smemite svetilno kocko sPokrova. (SI. 5.8)
• Kabel povlecite skozi talno držalo in profil. (Sl. 5.9)
• Talno držalo in profil privijačite. (SI. 5.10)
• Izvirtine zarisite na talno plošć. (SI. 5.11)
• Izvrtaje luknje in vstavite moznike. (SI. 5.12)
• Talno držalo privijačite na tla. (SI. 5.13)
  Abdeckung auf Profil schrauben. (SI. 5.14)
• Prikljucite priključni kabel. (SI. 5.15)
  Svetilno kocko nataknite naPokrov. (SI. 5.16)

Uvijačite varnostni vijak. (Sl. 5.16)
Vklopite oskrbo z energijo. (SI. 5.16)
- Izvedite nastavitve v aplikaciji «6. Funkcija«

Napotec:

Izdelka ne montirajte pod nivojem tal, da ne pride do poškodb zaradi korozijei ali oksidacije.

6. Delovanje

Funkcjije so nastavljive za razlicico SC. Funkcjije so nastavljive prek Steinel Connect App:

Steinel Connect App

Za konfiguracion svetilke s pametnim Telefonom je treba iz AppStore sneti Steinel Connect App. Potreben je za Bluetoothprimeren pametni Telefon ali tablicni računalnik.

Android iOS

Funkcije, nastavljive prek Steinel Connect App:

• Nastavitev Časa
• Nastavitev dosega
• Nastavitev zatemnitve
• Osnovna svetloba
  -Nastavljiva raven glavne / nočne luči
  -Razsrjena nastavitev dosega
  -Skupinska povezava v omrežje
  -Nastavitev zatemnitve zučenjem

Nastavitev Časa / Časa naknadega teka

Želeni Čas svetlenja luči lahko brezstopenjsko nastavite od priblžno 5 sek. do maks. 60 min. Z vsakim zaznanim gibanjem pred iztekom nastavljenega Časa se ura postavi na začetak.

Ta funkcjja velja le za razlicice C, vedno le v kombinaciji s senzorskim izdelkom Bluetooth.

Napotec:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl.

1 sekundo prekinjeno. Šele potem ko je ta ācas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev ša.

Tovarniske nastavitve (stanje dostave)

-Nastavitev območja: max.
- Casovna nastavitev glavne luči: 10 sek.
-Osnovna nastavitev czasa osvetlitve: 1 min.
-Nastavitev somraka: 2.000 luksov
-Osnovna stopnja zatemnitve svetlobe: 50%

Nastavitev dosega (občutljivosti)

Z izrazom doseg je misljen krozni premer na tleh, ki nastane pri montazi na visini 2 m in označuje območje zaznavanja.

-Nastavitveni gumb največ = največji doseg (5 m)
-Nastavitveni gumb najmanj = najmanjiši doseg (1 m)

Ta funkcjja velja le za razlicice C, vedno le v kombinaciji s senzorskim izdelkom Bluetooth.

Nastavitev zatemnjenosti (odzivni prag)

Želeno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od priblžno 2 luksa do 2.000 luksov.

• Nastavni gumb na desni omejitvi = svetenje ob dnevni svetlobi (neodvisno od osvetljenosti)

-Nastavni gumb na levi omejitvi = svetenje v mraku (pribl. 2 luksa)

Ta funkcjja velja le za razlicice C, vedno le v kombinaciji s senzorskim izdelkom Bluetooth.

Med nastavljanjem območja zaznavanja in preizkusom delovanja pri dnevni svetlobi nj bo nastavitveni gumb obrjen povsem v desno.

Osnovna osvetlitev

Svetlost osnovne luči lahko nastavite na od 0 % do 100 %. Osnovno osvetlitev lahko nastavite odvisno od Časa in svetlosti.

Pri premikanju v območju zaznavanja se svetilka (za nastavljen šas) preklopi na maksimalno zmogljivost (100 %) svetenja. Nato se luč ponovno preklopi na osnovno osvetlitev.

Glavna luc

Svetlost glavne luči lahko nastavite na od 10 % do 100 %.

Funkcija mehkega vklopa luči

Ob vklopu se svetlost stalno povečuje do 100 % (fade in).

Ob izklopu se svetlost nenehno znižuje do 0% (fade out).

Casa Fade-in- in fade-out lahko izberete.

Stalna osvetlitev

Parametre stalega svetenja lahko nastavite z aplikacijo Steinel Connect. V aplikaciji lahko stalno svetenje nastavite poljubno do dolocene ure (cas učenja).

Povezava v Bluetooth omrežje (Bluetooth-Connect-Mesh)

Senzorsko stikalo ustreza standardu Bluetooth-Mesh. Povezati ga je mogoče z vsemi izdelki, ki so v skladu s standardom Bluetooth Mesh. Konfigurácijo senzorskega stikala izvedete prek aplik族自治县 Steinel Connect.

Ob prvi povezavi senzorskega stikala in aplikacije Steinel Connect se na pametnem Telefonu ali tablici shranijo ustrezni omrežni ključi. Ključ prepreci nedovoljeno dostopanje do senzorja.

Za dostop prek drugega pametnega Telefona ali tablice je treba dodeliti omrežni ključ.

7. Vzdrževanje in nega

Izdelka ni treba vzdhrzevati.

Če je svetilka umazana, jo očistite z vlžno krpo (brez Čistil).

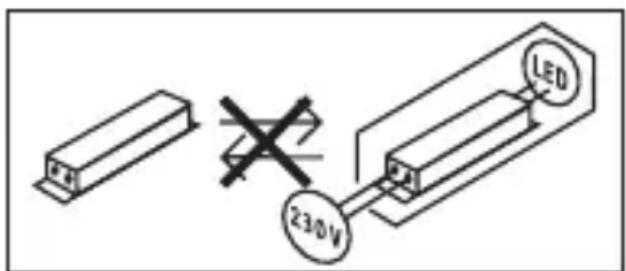

Pomembno: Krmilna naprava ni zamenljiva.

8. Odstranjevanje

Elektricne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Elektricnih aparatov ne odstranjujte s hišnimi opadki!

Samo za države Članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter koncno podvrzen nakljuci kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 me-secev od dneva nakupa in se začne z dnem prodaje izdelka stranki.

Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prislo zaradi nepravilne uporabe ali vzdřevanja. Nadaljinje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisinim obratom glede popravila.

STEINEL GmbH potrjuje, da je tip radijske opreme L 830, L 835, L 840, GL 80 SC / C skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

11. Tehnični podatki
MereŠ × V × G
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Omrežni priključek 220–240 V, 50/60 Hz
Poraba energije (Pon) 9,1 W
Poraba energije iHF senzorika
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Stanje pripravljenosti (omrežje (Pnet))
	0,45 W
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C
Svetilna moč (lm)
L 830 SC	493 lm (antracit), 523 lm (srebrna)
L 830 C	493 lm (antracit)
L 835 SC	616 lm (antracit), 616 lm (srebrna)
L 835 C	616 lm (antracit)
L 840 SC	319 lm (antracit), 319 lm (srebrna)
L 840 C	319 lm (antracit)
GL 80 SC	650 lm (antracit), 650 lm (srebrna)
GL 80 C	650 lm (antracit)
Učinkovitost (lm / W)
L 830 SC	54 lm / W (antracit), 57 lm / W (srebrna)
L 830 C	54 lm / W (antracit)
L 835 SC	68 lm / W (antracit), 68 lm / W (srebrna)
L 835 C	68 lm / W (antracit)
L 840 SC	35 lm / W (antracit), 35 lm / W (srebrna)
L 840 C	35 lm / W (antracit)
GL 80 SC	71 lm / W (antracit), 71 lm / W (srebrna)
GL 80 C	71 lm / W (antracit)
Sijalke LED
Temperatura barve 3.000 K
Indeks barvne reprodukcije R a = 82
Srednja izmerjena živiljenjska doba L70B50 pri 25 °C: > 60.000 ur.
Barvna konsistencsa SDCM Začetna vrednost: 3
Osnovna svetloba Da (Aus, 0-100 %)
	Za C: Vedno le v kombinaciji s senzorskim izdelkom Bluetooth.
Senzorska tehnika (le SC) (5,8 GHz, ≤ 1 mW)
Območje zaznavanja
Kot zaznavanja	160° Za C: Vedno le v kombinaciji s senzorskim izdelkom Bluetooth. 160° Za C: Vedno le v kombinaciji s senzorskim izdelkom Bluetooth.
Odpiralni kot
Doseg 1-5 m	Za C: Vedno le v kombinaciji s senzorskim izdelkom Bluetooth.
Nastavitev šesa 5 s-60 min	Za C: Le v kombinaciji s senzorskim izdelkom Bluetooth.
Nastavitev zatemnitve 2-2.000 luksov	Za C: Le v kombinaciji s senzorskim izdelkom Bluetooth.
Razred energetske učinkovitosti svetlobnega vira
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
Vrsta zaščite IP 44
Razred zaščite
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	II
Temperatura okolice -20 do + 40 °C
Frekvenca Bluetooth 2,4-2,48 GHz
Oddajna moč Bluetooth 5 dBm / 3 mW
Tehnična dokumentacija na www.steinel.de

12. Motnje delovanja

Motnja Vzrok Pomoč

Svetilka brez napetosti	■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena	■ Vklopite, zamenjaje varovalko, vklopite omrežno stikalo; preverite vod z indikatorjem napetosti
	■ Kratki stik	■ Preverite priključke
Senzorska svetilka se ne vklopi (samo SC)	■ Pri dnevem delovanju; nastavitev zatemnitve se nahaja na nočnem delovanju	■ Nastavite zaznavanje ob mruku prek aplikacije
	■ Omrežno stikalo je IZKLOPLJENO	■ Vklapljanje
	■ Varovalka se je sprožila	■ Vklopite, zamenjaje varovalko, po potrebi preverite priključek
	■ Območje zaznavanja ni natančno nastav-ljeno	■ Nastavite doseg prek aplikacije
Senzorska svetilka se ne izklopi (samo SC)	■ Stalno premikanje na področju zajemanja,	■ Preverite območje zaznavanja in ga po potrebi ponovno nastavite
Senzorska svetilka se ne izklopi popolnama (samo SC)	■ Nočna luč je izbrana	Nočna luč na «0 min«
Senzorska svetilka se nezaželeno vklopi (samo SC)	■ Veteran premika drevesa in grmovje na obmo-čju zaznavanja	■ Spremenite območje
	■ Senzor zaznava avto-mobile na cesti	■ Spremenite območje
Senzorska svetilka se nekontrolirano vklopi in izklopi (samo SC)	■ Večji kovinski predmeti kot so avti ali kovinske stene so v območju zaznavanja	■ Spremenite območje ■ Npr. premestite avtomobil
