KASUTUSJUHEND L 830 SC STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt labi ja hoidke alles.

• Autorioigusega kaitstud. Järeltrück, ka valjavötteliselt, ainult meie nõusolekul.

• Oigus muudatusteks tehnilise tāiustamise eesmārgil reserveeritud.

Sumbolite selgitus

Hoiatus ohtude eest!

Vide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid toid seadme kallal pingetoine!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lulitage esmalt elektrivool valja ja kontrollige pingetestri abil pingevabadust.
• Sensorvalgusti installeerimise puhul on tegemist toöga vörgupingel. Sedatuleb teostada seetöttu asjatundikult vastavalt riigisisestele eeskirjadele.
• Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustökojad.

3. L 830, L 835, L 840, GL 80 SC / C

Nōuetekohane kasutus

• Sensorvalgusti välistingimustes seintele paigaldamiseks (L 830, L 835, L 840 SC).
• Valgusti on moeldud paigaldamiseks vallisruumide seintele (L 830, L 835, L 840 C).
• Sensorvalgusti välistingimustes pörandale paigaldamiseks (GL 80 SC).
• Valgusti on mõeldud paigaldamiseks välisruumide seintele (GL 80 C).

Markus

Vääraltiluse vältimiseks peab kaugus WLAN-ruuterist ja juurdepääsupunktidest olema vähemalt 3 m.

Sensorvalgusti (SC) sisaldab aktiivset likumisandurit. Integreeritud iHF-sensor saadab valja körgsageduslikke elektromagnetlaineid (5,8 GHz) ning vōtab vastu nende kaja.

Sensorvalgusti tuvastuspiirkonnas tuvastatakse isikute likumine sensori kajamuutuse järgi. Mikroprotssessor käivitab seejärel lülituskäsu "valguse sisselülitamine". Tuvastamine on vöimalik ka lábi uste, klaaside vöihukeste seinte. Sensor eristab signaalianluusi abi likuvoid inimesi ja likuvoid objekte, nt põsaid ja väikeloomi. Nii ei teki valelulitus väikeloomade tottu ega törkeid aarmuslike temperatuuride korral.

Sensorvalgusti funktsionaalsusi saab seadistada nutitelefoni ja tahvelarvuti. Bluetoothi ühendust saab luua ainult nutitelefoni või tahvelarvuti kaudu.

Markus

iHF-sensori korgsageduslik voimsus on umbes 1 mW - see on kõigest tuhandik mobiltelefoni voi mikrolaineahju kiirgusvoimsusest.

L 830, L 835, L 840 SC / C tarnekomplekt (Joon. 3.1)

-Valgusti
-3 kruvi
-3 tuüblit
-3 distantsihoidikut

Toote mōṭmed L 830 SC / C (Joon. 3.2)

Toote mōṭmed L 835 SC / C (Joon. 3.3)

Toote mōṭmed L 840 SC / C (Joon. 3.4)

Seadme ülevaade L 830, L 835, L 840 SC / C (Joon. 3.5)

A Seinahoidik
B Uhendusklemm
C Tihenduskork
D Pistikuhendus
E Kuubikujuline valgusti

GL 80 SC / C tarnekomplekt (Joon. 3.6)

-Valgusti
-Profill
-Pohjaplaat
-Neli pōhjakruvi
-Neli tuüblit
-Neli ühenduskruvi

Toote mōṭmed GL 80 SC / C (Joon. 3.7)

Seadme ülevaade GL 80 SC / C (Joon. 3.8)

A Katteklapp
B Uhendusklemm
D Pistikuhendus
E Kuubikujuline valgusti
F Maandusklamber

Valgustugevuse jaotus (Joon. 3.9, Joon. 3.10, Joon. 3.11, Joon. 3.12)

Töraadius (Joon. 3.13)

Markus

Kui valgustid on paigaldatud teineteisele liiga lahedale, vioib see pohjustada lulitamisel talitushäireid, kuna väljuvad körgsagedussignaalid voivad vastastikku Häireid pöhjustada. (Joon. 3.14 A)

Seda viga valtida aitavad jargmised meetmed.

Paigaldage valgustid teineteisest vahemal 5 m kaugusele.
- Uhendage valgustid rakenduse Steinel Connect App kaudu vörku ja lülitage sensorid üksikute valgustite juures funktsooni Sensor valjas kaudu sihipäraselt valja (vt Joon. 3.14 B + C). Vörguühenduses olles lülitatakse liikumise korral sisse ka need valgustid, mille sensor on deaktiveeritud.

4. Elektriline ühendus

Vörgujuhe koosneb ühest 2 - kuni 3 - harulisest kaablist:

L = faas (enamasti must või pruun)

N = neutraaljuht (enamasti sinine)

PE = kaitsejüht (roheline / kollane)

Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejarel lulitage taas pingevabaks. Faas (L) ja neutraaljuht (N) uhendatakse uhendusklemmi külge.

Isoleerige kaitsejuht (PE) ja pange körvale.

Mudeli GL 80 SC / C puhul tuleb kaitseluliti (PE) ühendada maandusklambriga.

Tähtis!

Uhenduste omavaheline aravahetamine pohjustab seadmes voi kaitsmekarbis luhise. Sel juhul tuleb uksikud kaablid identifitseerida ja uesti monteerida.

Vörgutoitejuhtmesse vöib SISSE ja VÄLJA lūlitamiseks olla paigaldatud lūliti.

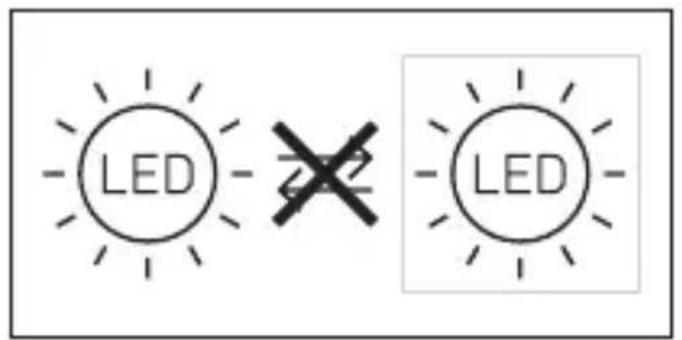

Tähtis!

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb valja vahetada (nt selle eluea loppemisel), tuleb asendada kogu valgusti.

5. Montaaž

• Kontrollige kõiki koostedetaile kahjustuste suhtes.
• Arge võtke toodet kahjustuste korral käiku.
• Sensorvalgusti montaazil tuleb silmas pidada, et see kinnitataks raputuskindlalt.
  Valige tooraadiust ja liikumise tuvastamist arvesse vottes sobiv montaazikoht.

Paigaldussammud (L 830, L 835, L 840 SC / C)

Lulitage voolutoide valja. (Joon. 4.1)
Vabastage kinnituskruvid ja eemaldage kuubikujuline valgustiseinahoidikust. (Joon. 5.1)
- Märkige puuravad (Joon. 5.2)
- Puurige avad ja pange tüüblid sisse (Joon. 5.3)
- Torgake tihenduskork LABi
- Suvispaigaldatavate juhtmetega paigaldamine (Joon. 5.4)
- Pindpaigaldatavate juhtmetega paigaldamine (Joon. 5.5)
- Uhendage ühenduskaabel külge (Joon. 5.6)
- Pistke kuubikujuline valgustiseinahoidikusse (Joon. 5.7)
Keerake sisse kinnituskruvid (Joon. 5.7)
Lulitage voolutoide sisse (Joon. 5.7)
- Tehke seadistused rakenduses "6. Funktsioon"

Paigaldussammud (GL 80 SC / C)

Lulitage voolutoide valja (Joon. 4.1)
Vabastage kinnituskruvi ja eemaldage kuubikujuline valgusti kattelt (Joon. 5.8)
- Tömmake juhe läbi pörandahoidiku ja profili (Joon. 5.9)
Keerake pörandahoidik ja profiil kruvidega kinni (Joon. 5.10)
- Märkige porandaplaadile puuraugukohad (Joon. 5.11)
- Puurige avad ja pange tüüblid sisse (Joon. 5.12)
Keerake porandahoidik porandasse (Joon. 5.13)
Keerake kate profilile peale (Joon. 5.14)
- Uhendage ühenduskaabel külge (Joon. 5.15)
- Pistke kuubikujuline valgusti kattesse (Joon. 5.16)
- Kinnitage lukustuskruvi (Joon. 5.16)
Lulitage voolutoide sisse (Joon. 5.16)
- Tehke seadistused rakenduses "6. Funktsioon"

Juhis:

Korrosiooni voi oksüdeerumise valtimiseks arge paigaldage toodet maa alla.

6. Talitlus

Funktsioone saab SC variantide puhul seadistada.
Funktsioone seadistatakse Steinel Connect App'i rakenduse abiI.

Rakendus Steinel Connect App

Valgusti seadistamiseks nutitelefoni voi tahvelarvitiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus Steinel Connect App. Vajalik on Bluetooth toetav nutitelefon voi tahvelarvuti.

Android iOS

Steinel Connect App'i rakendusega seadistatavad funktsioonid on järgmised:

-Aja seadmine
- Tööraadiuse seadistamine
- Hämarusnivoo seadistamine
- Pöhline valgus
-Pohivalgusti/övalgusti tasemed seadistatavad
-Laiendatud töraadiuse seadistamine
-Grupivørgustus
-Hamaruse seadistamine opetamise ajal

Tehase seaded (tarne olek)

-Vahemiku seadistus: max.
- Peavalgustuse aja seadistus: 10 sek.
-Valguse pohiaja seadistus: 1 min.
-Hämarseade: 2.000 luksi
-Pohiline valguse timmimise tase: 50%

Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 60 minutini sujuvalt muuta. Enne selle aja moedumist kaitatakse tamer iga tuvastatud likumisega uesti.

See funktsion kehtib C-variandi korral ainult kombinatsioonis Bluetooth sensoriga tootega.

Markus

Uute likumiste tuvastamine on pärast valgusti igakordset väljalulitustoimingut katkestatud u 1 sekundiks. Alles selle aja moödumisel saab valgusti likumisega uuesti sisse lulitada. Tuvastuspiirkonna seadmisel ja talitlustesti labiviimisel soovitatakse seadistada luhim aeg.

Tööraadiuse seadistamine (tundlikkus)

Möiste toöraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2 m kõrgusele.

-Seaderegulaator maksimaalne = max toöraadius (5 m)
-Seaderegulaator minimaalne = min tooraadius (1 m)

See funktsion kehtib C-variandi korral ainult kombinatsioonis Bluetooth sensoriga tootega.

Hämaruse seadmine (rakendumislävi)

Valgustil soovitud rakendumislave saab u 2 - 2.000 lx vahemikus sujuvalt seadistada.

• Seaderegulaator seadistatud paremasse loppasendisse = päevavalgusrežiim (heledusest söltumatu)
• Seaderegulaator seadistatud vasakusse loppasendisse = hämarusrežiim (u 2 lx)

See funktsioon kehtib C-variandi korral ainult kombinatsioonis Bluetooth sensoriga tootega.

Tuvastuspiirkonna seadmisel ja paëvavalguses talitlustesti labiviimisel peab seaderegulaator paiknema paremas loppasendis.

Pöhivalgustus

Pohivalgustuse heledust saab seadistada vahemikus 0 - 100%. Pohivalgustuse saab reguleerida aja- voi heledusepohiselt.

Alles tuvastuspiirkonnas esineva liikumise korral lulitatakse valgustus (seadistud ajaks) maksimaalsele valgustusvoimsusele (100%). Seejarel lulitub valgusti taas pohivalgustusele.

Pöhivalgustus

Peavalgustuse heledust saab seadistada vahemikus 10% ja 100% .

Valguse sujuva suttimise funktsion

Sisselulitamisel suureneb heledus aegamöda kuni 100%-ni (fade-in). Valjalulitamisel vaheneb heledus aegamöda kuni 0%-ni (fade-out). Suurenemise ja vahenemise aegasid saab valida.

Pideva valgustuse funktssoon

Pidevalgustamise parameetreid saab valida Steinel Connecti rakenduses. Rakenduses saab pidevalgustamise märata kuni kindla kellaajani (kellaaja-Teach).

Bluetooth võrguühendus (Bluetooth võrk)

Sensor-luliti vastab Bluetooth vorgu standardile. Seda saab ühendada kõikide toodetega, mis vastavad Bluetooth vorgu standardile. Anduri lulitit konfigureritakse rakenduse Steinel Connect abi.

Sensor-lüliti ja Steinel Connecti rakenduse esmakordsel ühendusel salvestatakse nutitelefonis voi tahvelarvutis vastava vorgu voti. Vötme abil on välistatud lubamatu ligipääs sensoritele.

Ligipääsu saamiseks täiendava nutitelefoni vöi tahvelarvuti kaudu tuleb vörgu vötit jagada.

7. Hooldus / korrashoid

Toode on hooldusvaba.

Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).

Tähtis! Juhtimisseade ei ole vahetatav.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Arge visake elektriseadmeid olmejäatmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektronikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusahelises öiguses tuleb kasutuskölmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel labinud pistelise kontrolli.

Steinel annab garantii toote laitmatu kvaliteedi ja toökorras oleku kohta. Garantiiæg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist voi tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse voi puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu kasiitsemise voi hoolduse tagajärjel. Edasised võresemetele pöhjustatud järgkahjud on välistatud.Garantiinouet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki voi arvega (ostukuupaev ja muuja tempel) ja korralikult pakituna vastavasse teeninduspunktti.

Remonditeenus: Pärast garantiiaja loppu voi puuduste korral, millele garantii ei kehti, kusige parandamisvoimaluste kohta lahimast teenindusjaamast jarele.

3AASTAT 300TJA GARANTIID

10. Vastavusdeklaratsioon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüup L 830, L 835, L 840, GL 80 SC / C vastab direktiivi 2014/53/EL nõuetele.
ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de

11. Tehnilised andmed
Mööttmed K × L × S L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm 110 mm × 110 mm × 133,5 mm 110 mm × 633 mm × 130 mm
Vörguühendus 220-240 V, 50/60 Hz
Vöimsustarve (Pon) 9,1 W
iHF-sensoorika vöimsustarve L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Ooterežiim (vörk (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Valgustugevus (lm) L 830 SC	493 lm (antratsiit), 523 lm (hõbe)
L 830 C	493 lm (antratsiit)
L 835 SC	616 lm (antratsiit), 616 lm (hõbe)
L 835 C	616 lm (antratsiit)
L 840 SC	319 lm (antratsiit), 319 lm (hõbe)
L 840 C	319 lm (antratsiit)
GL 80 SC	650 lm (antratsiit), 650 lm (hõbe)
GL 80 C	650 lm (antratsiit)
Tõhusus (lm / W) L 830 SC	54 lm / W (antratsiit), 57 lm / W (hõbe)
L 830 C	54 lm / W (antratsiit)
L 835 SC	68 lm / W (antratsiit), 68 lm / W (hõbe)
L 835 C	68 lm / W (antratsiit)
L 840 SC	35 lm / W (antratsiit), 35 lm / W (hõbe)
L 840 C	35 lm / W (antratsiit)
GL 80 SC	71 lm / W (antratsiit), 71 lm / W (hõbe)
GL 80 C	71 lm / W (antratsiit)
Lambipirn LED
Värvtemperatuur 3.000 K
Värvuse taasesitusindeks R a = 82
Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60.000 h
Värvikonsistents SDCM Algvärtus: 3
Pöhline valgus Jah (Aus, 0-100 %)
	C korral: ainult kombinatsionisBluetooth sensoriga tootega.
Sensoritehnika (ainult SC) (5,8 GHz, ≤ 1 mW)
Jälgitav ala
Tuvastusnurk	160° C korral: ainult kombinatsionis Bluetooth sensoriga tootega. 160° C korral: ainult kombinatsionis Bluetooth sensoriga tootega.
Avanemisnurk
Tööraadius 1-5 m	C korral: ainult kombinatsionis Bluetooth sensoriga tootega.
Aja seadmine 5 s-60 min	C korral: ainult kombinatsionis Bluetooth sensoriga tootega.
Hämarusnivoo seadistamine 2-2.000 lx	C korral: ainult kombinatsionis Bluetooth sensoriga tootega.
Valgusallika energiatōhususklass
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
	F
Kaitseliik IP 44
Kaitseklass	II
L 830, L 835, L 840 SC / C
GL 80 SC / C	I
Keskkonnatemperatuur -20 kuni + 40 °C
Bluetooth sagedus 2,4-2,48 GHz
Bluetooth saatmisvōimsus 5 dBm / 3 mW
Tehniline dokumentatsion aadressil www.steinel.de

12. Käitusrikked

Rike Pöhjus Abi

llma pingeta valgusti	■ Kaitse on vallandunud, pole sisse lülitatud, juhe on katki	■ Lülitage kaitse sisse vahetage välja, lülitage võrgulüliti sisse; kontrollige juhet pingetestriga
	■ Lühis	■ Kontrollige ühendusi
Sensorvalgusti ei lülitu sisse (ainult SC)	■ Päevarežimi puhul hämarduseseadistus örežimiil ■ Võrgulüliti VÄLJAS ■ Kaitse on vallandunud	■ Hämarduse seadista-mine rakenduse abi
		■ Lülitage sisse
		■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kont- rollige ühendust
	■ Tuvastuspiirkond suunatult seadmata	■ Seadistage tõöraa-diust akenduse abi
Sensorvalgusti ei lülitu välja (ainult SC)	■ Piedv liikumine tuvas-tuspiirkonnas	■ Kontrollige piirkonda ja kohaldage see vajadu-se korral uesti
Sensorvalgusti ei lülitu täielikult välja (ainult SC)	■ Övalgustus valitud	■ Övalgustuse seadis-tus "0 min"
Sensorvalgusti lülitub soovimatult sisse (ainult SC)	■ Tuul liigutab tuvastus-piirkkonnas puid ja põõsaid ■ Tuvastatakse autosid tänaval	■ Seadke piirkond ümber ■ Seadke piirkond ümber
Sensorvalgusti lülitub kontrollmatult sisse ja välja (ainult SC)	■ Suuremad metall-esemed tuvastuspiir-konnas, nagu näiteks autod või metallseinad	■ Seadke piirkond ümber ■ Nt parkige auto mujale
