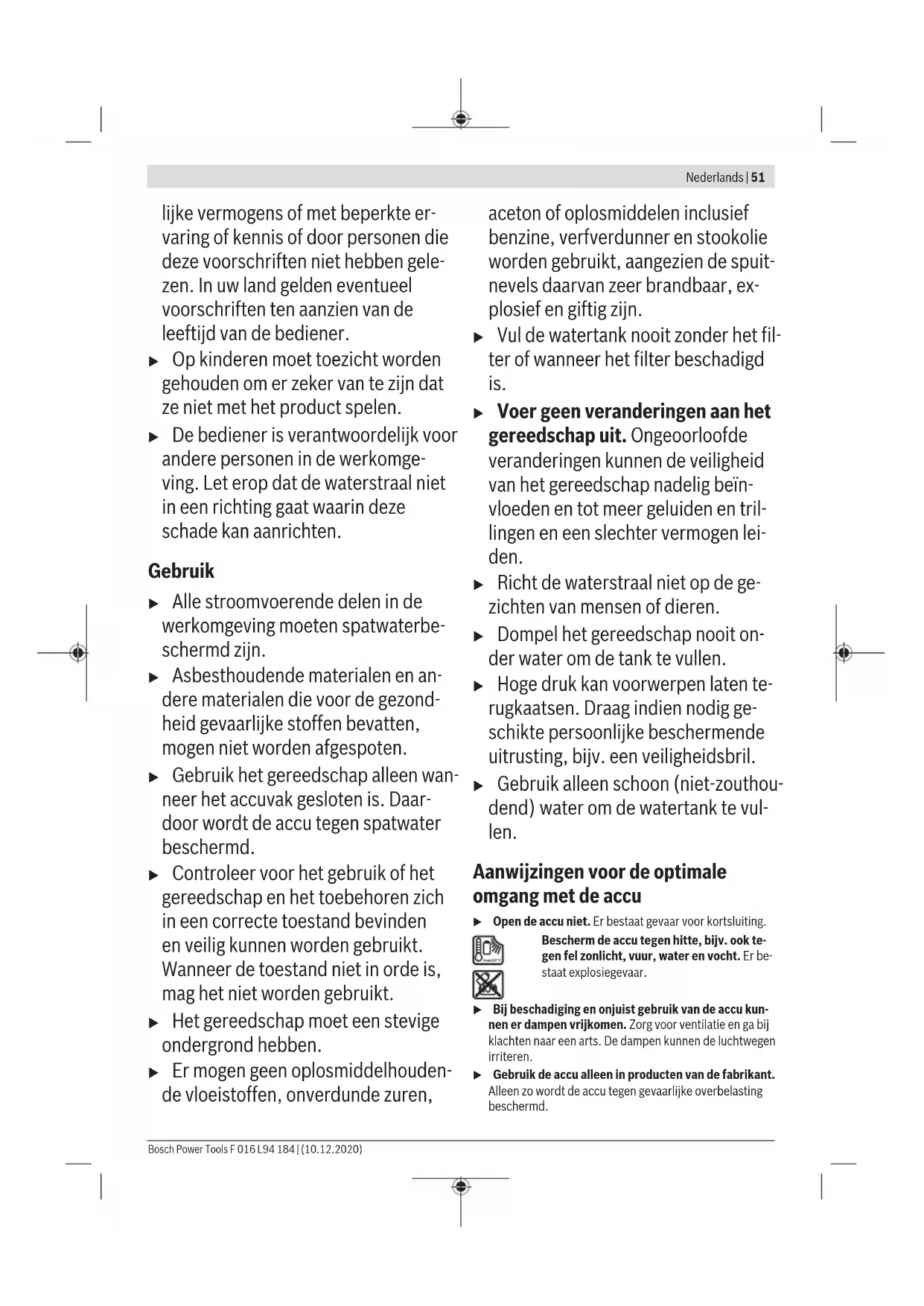

GEBRUIKSAANWIJZING Fontus 18V BOSCH

(22) Reinigingsmiddelsproeier

Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma. Bosch Power Tools F 016 L94 184 | (10.12.2020)54 | Nederlands Technische gegevens Accu-drukreiniger Fontus 18V Productnummer 3 600 HB6 1.. Nominale spanning V 18 Nominaal vermogen W 170 Isolatieklasse III, IP X4 Max. druk (systeem) MPa 4,0 (+/- 0,4) Nominale druk (afgifte) MPa 2,0 (+/- 0,2) Maximale watertemperatuur °C 50 Gewicht volgens EPTA-procedure 01:2014

kg 7,5 Serienummer Zie serienummer (typeplaatje) op gereedschap Toegestane omgevingstemperatuur – tijdens opladen °C 0 … +45 – tijdens gebruik

afhankelijk van gebruikte accu

beperkt vermogen bij temperaturen <0 °C Oplaadapparaat AL 1810 CV AL 1820 CV AL 1830 CV Laadstroom A 1,0 2,0 3,0 Oplaadtijd (lege accu) (80 %) / 100 % (80 %) / 100 % (80 %) / 100 % – Accu met 1,5Ah min (72) / 94 (36) / 49 (24) / 33 – Accu met 2,0Ah min (96) / 124 (48) / 64 (32) / 45 – Accu met 2,5Ah min (120) / 154 (60) / 79 (40) / 60 – Accu met 3,0Ah min (144) / 184 (72) / 94 (48) / 72 – Accu met 4,0Ah min (192) / 244 (96) / 124 (64) / 95 – Accu met 5,0Ah min (240) / 304 (120) / 154 (95) / 105 – Accu met 6,0Ah min (288) / 364 (144) / 184 (96) / 130 Gewicht volgens EPTA‑procedu- re 01:2014 kg 0,17 0,21 0,40 Isolatieklasse / II / II / II De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gege- vens variëren. Informatie over geluid en trillingen Geluidsemissiewaarden bepaald volgens EN 60335-2-79. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: Geluidsdrukniveau 67 dB(A); geluidsvermo- genniveau 78 dB(A). Onzekerheid K=4,0 dB. Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald overeenkomstig EN 60335-2-79: a

Montage en gebruik Weergave/handelingsdoel Afbeelding Pagina Afgebeelde componenten

Watertank vullen met leiding- wateraansluiting

Wassertank vullen met leiding- wateraansluiting (continu)/au- tomatisch vullen

F 016 L94 184 | (10.12.2020) Bosch Power ToolsNederlands | 55 Weergave/handelingsdoel Afbeelding Pagina Accu opladen en inzetten

Straalsterkte instellen

Ingebruikneming Accu opladen u Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. De accu is voorzien van een thermische beveiliging die er- voor zorgt dat de accu alleen in het temperatuurbereik tus- sen 0°C en 35°C kan worden opgeladen. Daardoor wordt een lange levensduur van de accu bereikt. Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Laad de accu vóór het eerste gebruik volledig in het oplaad- apparaat op om het volle vermogen van de accu te waarbor- gen. De Li-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opla- den schaadt de accu niet. De Li-Ion-accu is met “Electronic Cell Protection (ECP)” be- schermd tegen diepe ontlading. Als de accu leeg is, wordt het gereedschap uitgeschakeld door een veiligheidsschake- ling: Het tuingereedschap werkt niet meer. Druk na het automatisch uitschakelen van het product niet meer op de aan/uit-schakelaar. De accu kan bescha- digd worden. Neem de aanwijzingen voor het afvoeren van de accu in acht. Accu inzetten of verwijderen (zie afbeeldingen D en L) Let op: Als niet-geschikte accu’s worden gebruikt, kan dit lei- den tot storingen of beschadiging van het gereedschap. Druk op de accuvakontgrendeling (15) om de accuvakafdek- king (14) te openen. Plaats de opgeladen accu (19) in het gereedschap. Controleer dat de accu volledig in het gereed- schap is geplaatst. Sluit het accuvak en controleer dat de vergrendeling van het accuvak (15) is vastgeklikt. De accuvakafdekking (14) be- schermt de accu tegen spatwater tijdens het gebruik. Druk op de accuvakontgrendeling (15) om de accuvakafdek- king (14) te openen. Als u de accu (19) uit het gereedschap wilt verwijderen, drukt u op de accuontgrendelingsknop (20) en trekt u de accu uit het gereedschap. Betekenis van de indicatie-elementen (AL1810CV) Knipperende accu-oplaadaanduiding Het opladen wordt door knipperen van de ac- cu-oplaadaanduiding gesignaleerd. Permanent branden accu-oplaadaanduiding Het permanent branden van de accu-oplaad- aanduiding signaleert dat de accu volledig op- geladen is of dat de temperatuur van de accu zich buiten het toegestane oplaadtemperatuur- bereik bevindt en daarom niet kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, wordt de accu opgeladen. Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stop- contact is gestoken en het oplaadapparaat gereed is voor ge- bruik. Betekenis van de indicatie-elementen (AL1830CV) (Snel) knipperende groene accuoplaadindicatie Het snelladen wordt aangegeven door snel knipperen van de groene accuoplaadindica- tie . Let op: Snel opladen is alleen mogelijk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuur- bereik bevindt, zie het gedeelte „Technische gegevens“. (Langzaam) knipperende groene accuoplaadindicatie Bij een oplaadstand van de accu van ca. 80% knippert de groene accuoplaadindicatie lang- zaam. De accu kan voor direct gebruik uit het oplaadapparaat wor- den genomen. Permanent branden groene accu-oplaadaanduiding Full Het permanent branden van de groene accu- oplaadaanduiding signaleert dat de accu hele- maal opgeladen is. Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stop- contact is ingestoken en het oplaadapparaat gereed is voor gebruik. Permanent verlichte rode accuoplaadindicatie De permanent verlichte rode accuoplaadindi- catie geeft aan dat de temperatuur van de accu buiten het toegestane oplaadtemperatuurbereik ligt, zie het gedeelte „Technische gegevens“. Zodra het toegestane tem- Bosch Power Tools F 016 L94 184 | (10.12.2020)56 | Nederlands peratuurbereik is bereikt, schakelt het oplaadapparaat auto- matisch over op snel opladen. Knipperende rode accuoplaadindicatie De knipperende rode accuoplaadindicatie geeft aan andere storing van het opladen aan, zie het gedeelte „Fouten – oorzaken en oplossingen“. Bediening Starten Gebruik altijd schoon water om de interne tank rechtstreeks of via de wateraansluiting te vullen. Controleer of het filter (10) ingezet en onbeschadigd is (zie afbeeldingen C1 en C2). Bevestig de slang (4) aan de waterafvoer (9) en aan het spuitpistool (18) (zie afbeelding F). Kies het gewenste spuitpatroon door het draaien van de spuitkop (1) (zie afbeelding I). Kies de gewenste straalsterkte op de schakelaar (12) (zie af- beelding H). Druk op de aan/uit-schakelaar (13) en houd de trekker (2) ingedrukt tot er water naar buiten komt (zie afbeelding G). Let op: Gebruikt u het product na het leegmaken van de wa- tertank voor de eerste keer, kan het 10 seconden duren voordat het water naar buiten komt. Autostopfunctie De motor van het gereedschap wordt uitgeschakeld zodra de trekker (2) van de pistoolgreep wordt losgelaten. Automatische uitschakelfunctie De motor wordt uitgeschakeld wanneer het product 30 mi- nuten lang ononderbroken loopt. Automatische sleep-functie Het gereedschap wordt na 5 minuten zonder bediening auto- matisch uitgeschakeld. Borstel monteren en demonteren (zie afbeelding

De borstel (5) wordt aangebracht op het spuitpistool en maakt de reiniging effectiever. Duw de borstel recht op het spuitpistool (18). Voer de bo- venste en onderste klem van de borstel in de bijbehorende opening van het spuitpistool. Als u de borstel los wilt maken, drukt u de bovenste klem omhoog en trekt u de borstel los. Storingen opsporen Accu-drukreiniger Symptomen Mogelijke oorzaak Oplossing Motor start niet Accu leeg Laad de accu op Accu te koud of te heet Accu laten opwarmen of afkoelen Gereedschap bevroren Wacht tot het gereedschap ontdooid is. Druk pulseert Geblokkeerde sproeier Sproeier reinigen Lucht in de pomp Laat het gereedschap in de turbodrukmodus met douchesproeier lopen tot de lucht uit het systeem

Motor loopt, maar druk begrensd of geen werk- druk Watertank is leeg Watertank vullen Pomp niet voorbereid Houd de trekker ingedrukt om de lucht te laten ontsnappen Stroomindicatie brandt, maar pomp loopt niet meer De automatische uitschakelfunctie is geactiveerd Gereedschap uit- en weer inschakelen Gereedschap wordt uitgeschakeld De automatische sleep-functie is geactiveerd Druk op de aan/uit-schakelaar voor de activering Accu leeg Laad de accu op Gereedschap lek Pomp lekt Geringe waterlekkages zijn mogelijk, bij grotere lekkages neemt u contact op met de klantenservi-

EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstem- men met de volgende normen. Accu-drukreiniger Productnummer
