NÁVOD K OBSLUZE Fontus 18V BOSCH

Vzávislosti na použitém akumulátoru

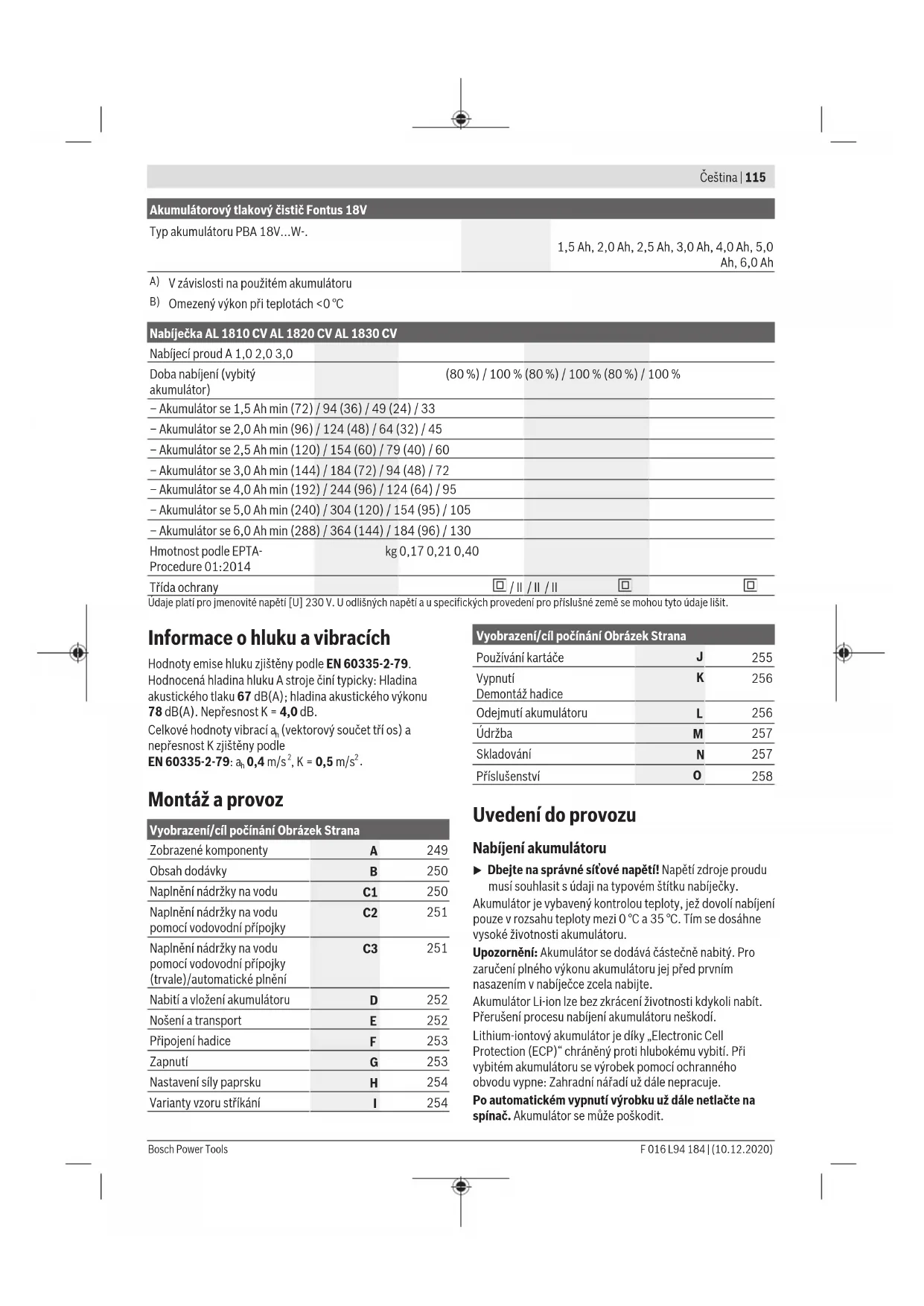

Omezený výkon při teplotách <0°C Nabíječka AL 1810 CV AL 1820 CV AL 1830 CV Nabíjecí proud A 1,0 2,0 3,0 Doba nabíjení (vybitý akumulátor) (80 %) / 100 % (80 %) / 100 % (80 %) / 100 % – Akumulátor se 1,5Ah min (72) / 94 (36) / 49 (24) / 33 – Akumulátor se 2,0Ah min (96) / 124 (48) / 64 (32) / 45 – Akumulátor se 2,5Ah min (120) / 154 (60) / 79 (40) / 60 – Akumulátor se 3,0Ah min (144) / 184 (72) / 94 (48) / 72 – Akumulátor se 4,0Ah min (192) / 244 (96) / 124 (64) / 95 – Akumulátor se 5,0Ah min (240) / 304 (120) / 154 (95) / 105 – Akumulátor se 6,0Ah min (288) / 364 (144) / 184 (96) / 130 Hmotnost podle EPTA- Procedure 01:2014 kg 0,17 0,21 0,40 Třída ochrany / II / II / II Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Informace o hluku a vibracích Hodnoty emise hluku zjištěny podle EN 60335-2-79. Hodnocená hladina hlukuA stroje činí typicky: Hladina akustického tlaku 67dB(A); hladina akustického výkonu 78dB(A). Nepřesnost K=4,0dB. Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřesnost K zjištěny podle EN 60335-2-79: a

Montáž a provoz Vyobrazení/cíl počínání Obrázek Strana Zobrazené komponenty

Naplnění nádržky na vodu

Naplnění nádržky na vodu pomocí vodovodní přípojky

Naplnění nádržky na vodu pomocí vodovodní přípojky (trvale)/automatické plnění

Nabití a vložení akumulátoru

Nastavení síly paprsku

Varianty vzoru stříkání

Vyobrazení/cíl počínání Obrázek Strana Používání kartáče

Vypnutí Demontáž hadice

Uvedení do provozu Nabíjení akumulátoru u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky. Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0°C a 35°C. Tím se dosáhne vysoké životnosti akumulátoru. Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte. Akumulátor Li‑ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se výrobek pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje. Po automatickém vypnutí výrobku už dále netlačte na spínač. Akumulátor se může poškodit. Bosch Power Tools F 016 L94 184 | (10.12.2020)116 | Čeština Řiďte se pokyny pro likvidaci akumulátoru. Vložení/odejmutí akumulátoru (viz obrázky D a

Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje. Stiskněte odjištění přihrádky akumulátoru (15), aby se otevřel kryt přihrádky akumulátoru (14). Vložte nabitý akumulátor (19). Zajistěte, aby byl akumulátor zcela vložený. Uzavřete přihrádku akumulátoru a zajistěte, aby zajištění přihrádky akumulátoru (15) zaskočilo. Kryt přihrádky akumulátoru (14) chrání akumulátor před stříkající vodou během používání. Stiskněte odjištění přihrádky akumulátoru (15), aby se otevřel kryt přihrádky akumulátoru (14). Pro odejmutí akumulátoru (19) ze stroje stiskněte odjišťovací tlačítko akumulátoru (20) a akumulátor vytáhněte ven. Význam zobrazovaných prvků (AL1810CV) Blikající ukazatel nabíjení akumulátoru Proces nabíjení je signalizován blikáním ukazatele nabíjení akumulátoru . Nepřetržitě svítící ukazatel nabíjení akumulátoru Nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je akumulátor úplně nabitý nebo že je teplota akumulátoru mimo dovolený rozsah teploty při nabíjení, aproto se nemůže nabíjet. Jakmile je dosaženo teploty vdovoleném rozsahu, bude se akumulátor nabíjet. Bez nasazeného akumulátoru nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je zapojená síťová zástrčka do zásuvky anabíječka je připravená kprovozu. Význam zobrazovaných prvků (AL1830CV) Blikající světlo (rychlé) zeleného ukazatele nabíjení akumulátoru Proces rychlonabíjení je signalizován rychlým blikáním zeleného ukazatele nabíjení akumulátoru . Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data“. Blikající světlo (pomalé) zeleného ukazatele nabíjení akumulátoru Při stavu nabití akumulátoru ca. 80% bliká zelený ukazatel nabíjení akumulátoru pomalu. Akumulátor lze vyjmout aihned začít používat. Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru Full Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru signalizuje, že je akumulátor plně nabitý. Bez nasazeného akumulátoru nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je zapojená síťová zástrčka do zásuvky anabíječka je připravená kprovozu. Trvalé světlo červeného ukazatele nabíjení akumulátoru Trvalé světlo červeného ukazatele nabíjení akumulátoru signalizuje, že je teplota akumulátoru vně dovoleného rozsahu teploty nabíjení, viz odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení. Blikající světlo červeného ukazatele nabíjení akumulátoru Blikající světlo červeného ukazatele nabíjení akumulátoru signalizuje jinou poruchu procesu nabíjení, viz odstavec „Chyby – příčiny a odstranění“. Obsluha Spuštění Pro naplnění vnitřní nádrže buď přímo nebo přes vodovodní přípojku používejte vždy čerstvou vodu. Zkontrolujte, zda je filtr (10) vložený a nepoškozený (viz obrázky C1 a C2). Upevněte hadici (4) na výpusť vody (9) a na stříkací pistoli (18) (viz obrázek F). Zvolte požadovaný vzor stříkání otáčením hlavy trysky (1) (viz obrázek I). Zvolte požadovanou sílu paprsku na přepínači (12) (viz obrázek H). Stiskněte spínač (13) a podržte stisknutou spoušť (2), až vytéká voda (viz obrázek G). Upozornění: Používáte-li výrobek poprvé po vyprázdnění nádržky na vodu, může trvat až 10 sekund, než začne voda vytékat. Funkce Autostop Stroj vypne motor, jakmile se uvolní spoušť (2) na rukojeti pistole. Automatická funkce vypnutí Motor se vypne, pokud výrobek 30 minut nepřetržitě běží. Automatická funkce Sleep Stroj se po 5 minutách bez ovládání automaticky vypne. Montáž/demontáž kartáče (viz obrázek J) Kartáč (5) se nasazuje na stříkací pistoli a způsobuje efektivnější čištění. Kartáč nasuňte přímo na stříkací pistoli (18). Zaveďte horní a dolní sponu kartáče do příslušného otvoru na stříkací pistoli. Pro uvolnění stiskněte dolní sponu směrem nahoru a kartáč stáhněte. F 016 L94 184 | (10.12.2020) Bosch Power ToolsČeština | 117 Hledání závad Akumulátorový tlakový čistič Příznaky Možná příčina Odstranění Motor se nerozeběhne Vybitý akumulátor Nabijte akumulátor Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit Zamrzlý stroj Počkejte až stroj rozmrzne Tlak pulzuje Blokovaná tryska Čištění trysky Vzduch v čerpadle Nechte stroj běžet v režimu tlaku Turbo se sprchovací tryskou, až je vzduch ze systému venku Motor běží, ale pracovní tlak je omezený nebo žádný Nádržka na vodu je prázdná Naplňte nádržku na vodu Čerpadlo není připravené Pro vypuštění vzduchu podržte stisknutou spoušť Ukazatel proudu svítí, ale čerpadlo už neběží Aktivovala se automatická funkce vypnutí Stroj vypněte aznovu zapněte Stroj se vypíná Aktivovala se automatická funkce Sleep Pro aktivaci stiskněte spínač Vybitý akumulátor Nabijte akumulátor Stroj není těsný Netěsnící čerpadlo Nepatrné úniky vody jsou možné, u větších úniků kontaktujte zákaznický servis Netěsnící přípojky Zkontrolujte, zda jsou přípojky správně namontované Netěsnící nádržka na vodu Zkontrolujte, zda je nádržka na vodu správně uzavřená Motor se v režimu Standby rozbíhá Netěsnící čerpadlo, stříkací pistole nebo hadice Při přetrvávajících poruchách v režimu Standby kontaktujte zákaznický servis Hadici nelze odstranit Je-li stroj ještě zapnutý, zvyšuje se díky tlaku ve stroji potřebná síla. Stroj vypněte, poté pro zrušení tlaku stiskněte spoušť Nádrž se neplní, ačkoli voda z vodovodu je připojená Vodovodní hadice je ucpaná a / nebo hadicová přípojka je ucpaná Stroj vypněte, vodovodní hadici nebo hadicovou přípojku zkontrolujte a vyčistěte Akumulátor a nabíječka Příznaky Možná příčina Odstranění Bliká červený ukazatel nabíjení akumulátoru Nabíjecí proces není možný Akumulátor není (správně) nasazený Nasaďte akumulátor správně do nabíječky. Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. několikerým zasunutím a vytažením akumulátoru, popř. akumulátor nahraďte Vadný akumulátor Akumulátor nahraďte Ukazatelé nabíjení akumulátoru nesvítí Síťová zástrčka nabíječky není (správně) zastrčena Síťovou zástrčku (zcela) zastrčte do zásuvky Zásuvka, síťový kabel nebo nabíječka mají závadu Zkontrolujte síťové napětí, nabíječku příp. nechte zkontrolovat autorizovaným servisním střediskem pro elektronářadí Bosch Bosch Power Tools F 016 L94 184 | (10.12.2020)118 | Slovenčina Údržba a servis Údržba, uskladnění a přeprava (viz obrázky K –

vzávislosti od použitého akumulátora

Varianty striekacích vzorov

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami:* Akumulátorový tlakový čistič Objednací číslo
