GEBRUIKSAANWIJZING Fatmax FMHT77446 STANLEY

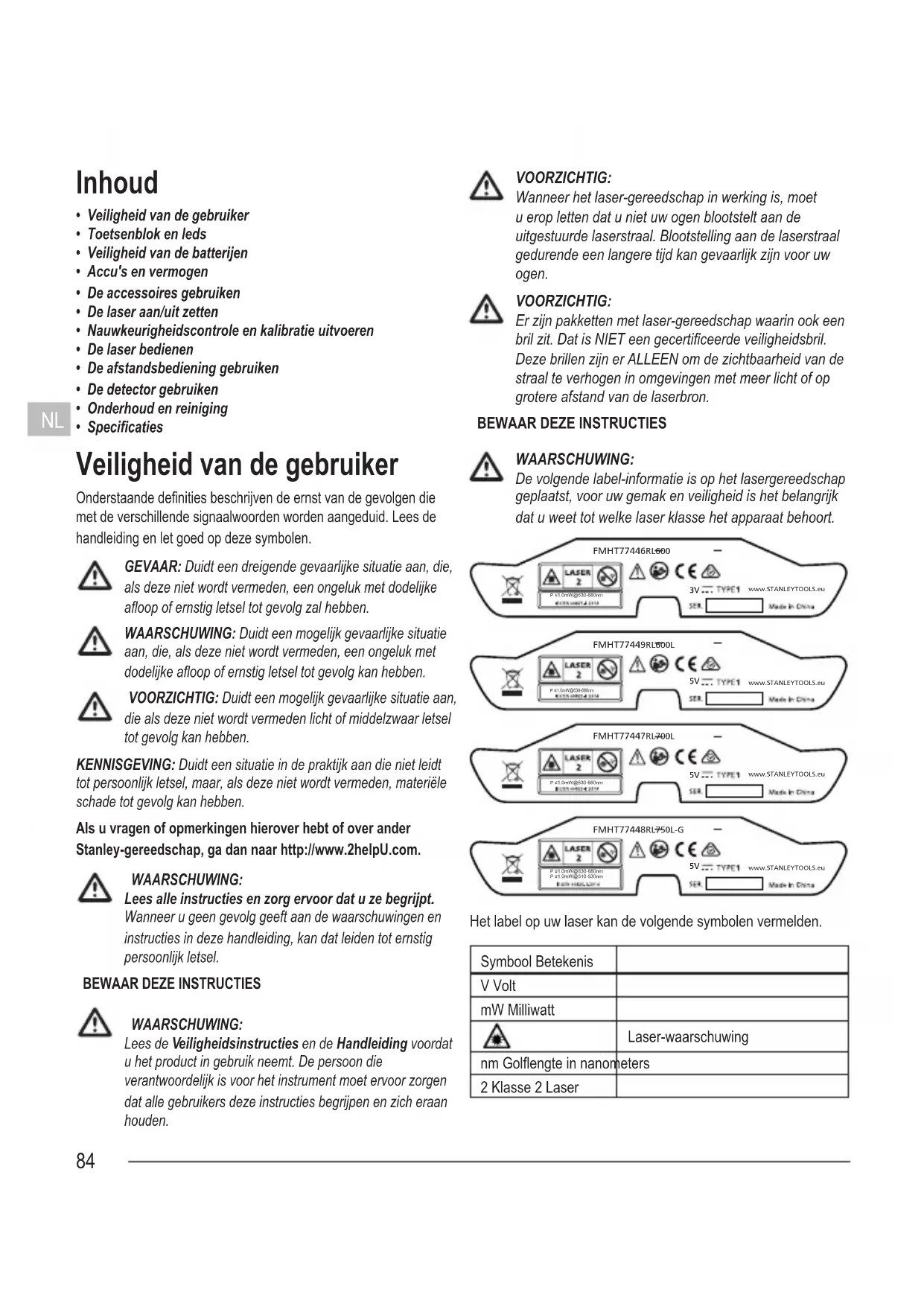

• Veiligheid van de gebruiker

• Veiligheid van de batterijen

• De accessoires gebruiken

• De laser aan/uit zetten

• Nauwkeurigheidscontrole en kalibratie uitvoeren

• De afstandsbediening gebruiken

• De detector gebruiken

• Onderhoud en reiniging

• Specicaties Veiligheid van de gebruiker Onderstaande denities beschrijven de ernst van de gevolgen die met de verschillende signaalwoorden worden aangeduid. Lees de handleiding en let goed op deze symbolen. GEVAAR: Duidt een dreigende gevaarlijke situatie aan, die, als deze niet wordt vermeden, een ongeluk met dodelijke aoop of ernstig letsel tot gevolg zal hebben. WAARSCHUWING: Duidt een mogelijk gevaarlijke situatie aan, die, als deze niet wordt vermeden, een ongeluk met dodelijke aoop of ernstig letsel tot gevolg kan hebben. VOORZICHTIG: Duidt een mogelijk gevaarlijke situatie aan, die als deze niet wordt vermeden licht of middelzwaar letsel tot gevolg kan hebben. KENNISGEVING: Duidt een situatie in de praktijk aan die niet leidt tot persoonlijk letsel, maar, als deze niet wordt vermeden, materiële schade tot gevolg kan hebben. Als u vragen of opmerkingen hierover hebt of over ander Stanley-gereedschap, ga dan naar http://www.2helpU.com. WAARSCHUWING: Lees alle instructies en zorg ervoor dat u ze begrijpt. Wanneer u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING: Lees de Veiligheidsinstructies en de Handleiding voordat u het product in gebruik neemt. De persoon die verantwoordelijk is voor het instrument moet ervoor zorgen dat alle gebruikers deze instructies begrijpen en zich eraan houden. VOORZICHTIG: Wanneer het laser-gereedschap in werking is, moet u erop letten dat u niet uw ogen blootstelt aan de uitgestuurde laserstraal. Blootstelling aan de laserstraal gedurende een langere tijd kan gevaarlijk zijn voor uw ogen. VOORZICHTIG: Er zijn pakketten met laser-gereedschap waarin ook een bril zit. Dat is NIET een gecerticeerde veiligheidsbril. Deze brillen zijn er ALLEEN om de zichtbaarheid van de straal te verhogen in omgevingen met meer licht of op grotere afstand van de laserbron.

BEWAAR DEZE INSTRUCTIES

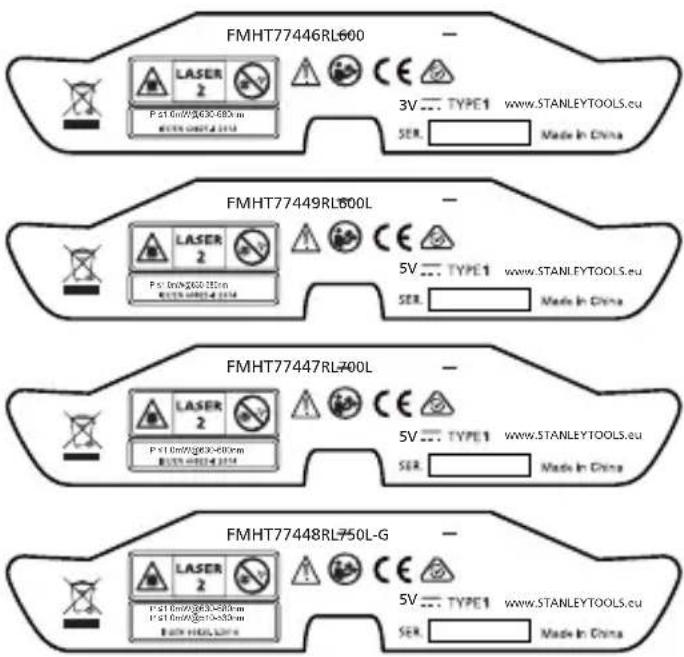

WAARSCHUWING: De volgende label-informatie is op het lasergereedschap geplaatst, voor uw gemak en veiligheid is het belangrijk dat u weet tot welke laser klasse het apparaat behoort. P ≤1.0mW@630-680nm FMHT77446 RL600

www.STANLEYTOOLS.euP ≤1.0mW@630-680nmP ≤1.0mW@510-530nm Het label op uw laser kan de volgende symbolen vermelden. Symbool Betekenis V Volt mW Milliwatt Laser-waarschuwing nm Golengte in nanometers 2 Klasse 2 Laser85

STRAAL. Klasse 2 Laser-product. WAARSCHUWING Blootstelling aan laserstralen. Haal de laserwaterpas niet uit elkaar en breng er geen wijzigingen in aan. Het gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan uitvoeren. Dit kan ernstig oogletsel veroorzaken.

• Werk niet met de laser in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen en gassen of brandbaar stof. Dit gereedschap kan vonken genereren die het stof of de dampen kunnen doen ontbranden.

• Berg laser-gereedschap dat u niet gebruikt op buiten bereik van kinderen en andere personen die er niet mee kunnen werken. Lasers zijn gevaarlijk in de handen van onervaren gebruikers.

• Onderhoud aan het gereedschap MOET worden uitgevoerd door gekwaliceerde reparatiemonteurs. Wanneer service of onderhoud wordt uitgevoerd door niet-gekwaliceerd personeel kan dat letsel tot gevolg hebben. Zoek het Stanley- servicecentrum bij u in de buurt, ga naar http://www.2helpU. com.

• Kijk niet met behulp van optisch gereedschap, zoals een telescoop naar de laserstraal. Dit kan ernstig oogletsel veroorzaken.

• Plaats de laser niet ergens waar iemand al dan niet opzettelijk in de laserstraal kan kijken. Dit kan ernstig oogletsel veroorzaken.

• Plaats de laserstraal niet bij een reecterend oppervlak dat de laserstraal kan weerkaatsen en in de richting van iemands ogen kan sturen. Dit kan ernstig oogletsel veroorzaken.

• Berg laser-gereedschap dat u niet gebruikt op buiten bereik van kinderen en andere personen die er niet mee kunnen werken. Lasers zijn gevaarlijk in de handen van onervaren gebruikers.

• Schakel het laserapparaat uit wanneer u het niet gebruikt. Wanneer het laserapparaat aan blijft staan, vergroot dat het risico dat iemand in de laserstraal kijkt.

• Breng op geen enkele wijze wijzigingen in de laser aan. Wanneer u wijzigingen in het gereedschap aanbrengt, kan dat leiden tot gevaarlijke blootstelling aan laserstraling.

• Werk niet met het laserapparaat in de buurt van kinderen en laat niet kinderen het laserapparaat bedienen. Ernstige verwondingen aan de ogen kunnen hiervan het gevolg zijn.

• Verwijder geen waarschuwingslabels en maak ze niet onleesbaar. Als labels worden verwijderd, kan de gebruiker of kunnen anderen zichzelf onbedoeld blootstellen aan straling.

• Plaats het laserapparaat stevig op een waterpas oppervlak. Als het laserapparaat valt, kan dat beschadiging van het apparaat of ernstig letsel tot gevolg hebben. Persoonlijke veiligheid

• Blijf alert, kijk wat u doet en gebruik uw gezond verstand wanneer u met dit laserapparaat werkt. Gebruik de laser niet wanneer u moe bent of onder invloed van verdovende middelen, alcohol of medicatie. Een ogenblik van onoplettendheid tijdens het werken met laserproducten kan leiden tot ernstig persoonlijk letsel.

• Gebruik een uitrusting voor persoonlijke bescherming. Draag altijd oogbescherming. Afhankelijk van de werkomstandigheden zal het dragen van persoonlijke beschermingsmiddelen, zoals een stofmasker, antislip veiligheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen. Gebruik en verzorging van het gereedschap

• Volg de instructies in het gedeelte Onderhoud en verzorging in deze handleiding. Het gebruik van niet-goedgekeurde onderdelen of het niet opvolgen van de instructies in onderhoud en verzorging kan het risico van een elektrische schok of van letsel doen ontstaan. Toetsenblok en leds Toetsenblok Bekijk het toetsenblok en het led-display in Afbeelding Ⓔ① (RL 600 en RL 600L) of Afbeelding Ⓔ② (RL 700L en RL 750L-G). Toets AAN/UIT Toets kantelwaarschuwing AAN/UIT Toets scan-stand Alleen RL 700L en RL 750L-G. Toets handmatige helling-stand86

Toets rotatiesnelheidToets omhoog (linksom)Toets omlaag (rechtsom) Leds Power led Constant Groen • Opladen voltooid.• Auto-nivelleren voltooid.Knippert groen • Auto-nivelleren functie in gebruik.• In kalibratie en/of standaard kantelwaarschuwing stand.Knippert rood• Batterijspanning laag.Constant roodRL 600L, RL 700L, & RL 750L-G• De batterij moet worden opgeladen, voeding benodigd.• Hete/koude accuvertraging of kapotte batterijcel. De laser kan worden bediend door middel van een adapter. Handmatig led Knippert rood • Handmatige modus AAN (Auto-nivelleren UIT). Power led & Handmatig led Knippert afwisselend groen en rood• Buiten het auto-nivelleren compensatie bereik. Kantelwaarschuwing led Constant rood • Kantelwaarschuwing AAN.Knippert rood• Niet waterpas. X/Y Selectie led Constant Groen • X as helling stand afstellen.Constant rood• Y as helling stand afstellen.Knippert groen • X as op maximaal toegestane helling in de helling stand.• X as aanpassen kalibratie stand.Knippert rood• Y as op maximaal toegestane helling in de helling stand.• Y as aanpassen kalibratie stand. Veiligheid van de batterijen De RL 600 wordt aangedreven door alkaline batterijen. De RL 600L, RL 700L, en RL 750L-G worden aangedreven door een Li-ion batterij. WAARSCHUWING: Om het risico op letsel te beperken, moet de gebruiker de gebruikershandleiding, de laserveiligheid handleiding en de batterijveiligheid handleiding lezen. WAARSCHUWING: De batterij en de lader/adapter kunnen beschadigen in vochtige omgevingen. Berg en laad het gereedschap op in een droge en overdekte plaats. Zet batterijen altijd op juiste wijze in en let daarbij op de polariteit (+ en –), volgens de markeringen op de batterij en de apparatuur. Gebruik niet oude en nieuwe batterijen door elkaar. Alle batterijen tegelijkertijd te vervangen door nieuwe batterijen van hetzelfde merk en type. WAARSCHUWING: Batterijen kunnen exploderen of lekken en kunnen letsel of brand veroorzaken. Beperk dit risico door:• Nauwgezet gevolg te geven aan alle instructies en waarschuwingen op het label van de batterij en de verpakking.• Gebruik niet batterijen van verschillende samenstellingen door elkaar.• Niet batterijen in het vuur te gooien.• Batterijen buiten bereik van kinderen te houden.• Batterijen uit te nemen als het toestel enkele maanden lang niet zal worden gebruikt.• Niet de polen van de batterij kort te sluiten.• Niet niet-oplaadbare batterijen op te laden.• Lege batterijen onmiddellijk uit te nemen en volgens lokaal geldende voorschriften weg te doen.87

Einde levensduur Gooi dit product NIET weg met het huishoudafval. Bied batterijen ALTIJD volgens de plaatselijk voor afvalverwerking geldende regels aan. WIJ VERZOEKEN U TE RECYCLEN volgens ter plaatse voor inzameling en verwerking van elektrisch en elektronisch afval geldende voorschriften (AEEA-richtlijn). EG-conformiteitsverklaring Richtlijn voor radioapparatuur Stanley Fatmax zelfnivellerende roterende laser

FMHT77446, FMHT77449, FMHT77447, FMHT77448

Stanley verklaart hierbij dat de Stanley Fatmax zelfnivellerende roterende laser FMHT77446/FMHT77449/FMHT77447/ FMHT77448 voldoet aan alle eisen van de 2014/53/EU richtlijnen en alle van toepassing zijnde EU richtlijnen. De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd bij Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, België of is verkrijgbaar op het volgende internet-adres: www.2helpU.com. Zoek op de Product- en Typenummers die op het naamplaatje worden vermeld. Stanley Tools verklaart dat het CE-merkteken op dit product van toepassing is volgens de richtlijn 93/68/EEC voor CE-Markering. Dit product voldoet aan IEC/EN60825-1:2014. Accu's en vermogen De batterij plaatsen Lasergereedschap batterij plaatsen RL 600 Zie afbeelding Ⓕ①

Druk op het deksel van het batterijcompartiment en schuif deze opzij.

Plaats twee nieuwe D batterijen. Plaats de batterijen op de juiste wijze in het lasergereedschap.

Schuif het deksel van het batterijcompartiment goed dicht. De batterij plaatsen in de afstandbediening RL 600L, RL 700L en RL 750L-G Zie afbeelding Ⓖ②

Open het batterijcompartiment door het deksel te verwijderen.

Plaats twee nieuwe AA batterijen. Plaats de batterijen op de juiste wijze in het lasergereedschap.

Schuif het deksel van het batterijcompartiment goed dicht. De batterij plaatsen in de detector Zie afbeelding Ⓒ②

Open het batterijcompartiment door het deksel op te tillen.

Plaats twee nieuwe AA batterijen. Plaats de batterijen op de juiste wijze in het lasergereedschap.

Schuif het deksel van het batterijcompartiment goed dicht. WAARSCHUWING: Let heel goed op de (+) en (-) markeringen in de batterijhouder zodat u de batterijen juist plaatst. Batterijen moeten altijd van hetzelfde type en dezelfde capaciteit zijn. Gebruik geen combinatie van batterijen met verschillende resterende batterijspanning. De Li-ion batterij opladen RL 600L, RL 700L en RL 750L-G Zie afbeelding Ⓕ②

Steek de lader/adapter stekker in de lader aansluiting van het lasergereedschap.

Steek de lader/adapter in een stopcontact (110 V of 220 V) met een geschikte aansluiting. De led brandt ROOD tijdens het opladen.

Laat de batterij ongeveer 7 uur opladen zodat deze volledig is opgeladen. De led brandt GROEN als het opladen is voltooid.

Wanneer de batterij volledig is opgeladen, trek dan de lader/ adapter uit het lasergereedschap en het stopcontact. WAARSCHUWING: Laad de laser alleen op met de meegeleverde adapter. Gebruik van een andere lader kan de laser beschadigen en/of persoonlijk letsel veroorzaken.88

Gebruik met de lader/adapter

• Het lasergereedschap kan worden gebruikt terwijl het is aangesloten op de lader/adapter.

• De functies en bediening van het lasergereedschap zijn hetzelfde als gebruik zonder lader/adapter. De accessoires gebruiken VOORZICHTIG: Laat het lasergereedschap nooit onbeheerd achter op een accessoire zonder de montageschroef goed vast te draaien. Als u dit niet doet kan de laser vallen en beschadigen. Montagebeugel RL 700L en RL 750L-G Zie afbeelding Ⓗ OPMERKING:

• Het is een goede gewoonte om het lasergereedschap met één hand te ondersteunen wanneer u deze op een accessoire plaatst of ervan verwijderd.

• Indien u de laser op een accessoire plaatst, draai de 5/8″-11 montageschroef dan een klein beetje aan, stel de laser af en draai daarna pas de 5/8″-11 montageschroef helemaal vast.

Zet de montagebeugel stevig vast door middel van één van de volgende methoden:

• Bevestig de montagebeugel aan de wand door middel van het gat (Afbeelding Ⓗ②).

• Bevestig de montagebeugel aan de rand van het plafond met de plafondklem (Afbeelding Ⓗ③).

• Gebruik het gat (Afbeelding Ⓗ④) met elk accessoire dat compatibel is.

Plaats de montagebeugel zo dat deze ongeveer waterpas staat.

Monteer één van de bevestigingspunten van het lasergereedschap (Afbeelding Ⓘ) aan de 5/8″-11 montageschroef van de beugel en draai de schroef goed vast (Afbeelding Ⓗ①).

Gebruik één van de volgende onderdelen op de montagebeugel om de laser verder af te stellen.

• De verticale jnafstelling knop (Afbeelding Ⓗ⑤) beweegt de laser op en neer over de verticale rails. De verticale afstelling knop (Afbeelding Ⓗ⑥) zet de verticale positie vast.

• De roterende jnafstelling knop (Afbeelding Ⓗ⑦) draait het lasergereedschap.

• De wand hellingshoek afstelknop (Afbeelding Ⓗ⑧) stelt de hoek in tussen de montagebeugel en de wand. Statief montage Zie afbeelding Ⓚ

Kies een geschikte locatie voor het statief in het midden van het werkgebied waar deze niet wordt gestoord.

Schuif de poten uit zover als nodig is. Stel de poten af zodat het statief ongeveer waterpas staat.

Monteer één van de bevestigingspunten van het lasergereedschap (Afbeelding Ⓘ) aan het statief door middel van een 5/8″-11 montageschroef, draai de montageschroef daarna goed vast. Target Card Zie afbeelding Ⓛ In sommige laser-pakketten zit een richtkaart inbegrepen, als hulpmiddel bij het vinden en markeren van de laserstraal. De richtkaart verbetert de zichtbaarheid van de laserstraal wanneer de straal over de kaart loopt. De kaart is gemarkeerd met standaard-maatverdelingen en metrische maatverdelingen. De laserstraal passeert door de rode of groene kunststof en reecteert op de tape aan de andere zijde. De magneet boven op de kaart is bedoeld om de richtkaart vast te zetten op een rails van het plafond of op stalen steunen en de loodlijn- en waterpas posities te bepalen. U bereikt de beste resultaten bij het gebruik van de richtkaart wanneer de voorkant naar u toe is gericht. Laser Enhancement Glasses (Laserbril) Zie afbeelding Ⓙ In sommige laser-pakketten is een laserbril toegevoegd. Deze bril verbetert de zichtbaarheid van de laserstraal onder omstandigheden met fel licht of over lange afstanden, wanneer de laser voor interieurtoepassingen wordt gebruikt. Deze bril is niet nodig voor het gebruik van de laser VOORZICHTIG: Deze bril is niet een veiligheidsbril met ANSI- goedkeuring en mag niet worden gebruikt bij het werken met ander gereedschap. Deze bril zorgt er niet voor dat de laserstraal niet in uw ogen kan dringen. VOORZICHTIG: Beperk het risico van ernstig letsel, kijk nooit direct in de laserstraal, niet met en niet zonder deze bril.89

De laser aan/uit zetten

Kies een vlak en waterpas oppervlak om de laser op te plaatsen.

Afhankelijk van de gewenste toepassing positioneert u de laser horizontaal (Afbeelding Ⓐ) of verticaal (Afbeelding Ⓑ).

Druk op de toets om de laser AAN te zetten.

De laser start de auto-nivelleren functie. Tijdens het automatisch nivelleren knippert de led GROEN, de roterende laser (Afbeelding Ⓐ①) knippert, de loodrecht omhoog puntlaser (Afbeelding Ⓐ②) knippert, en de loodrecht omlaag puntlaser (Afbeelding Ⓐ③) brand (indien aanwezig).

Wanneer de auto-nivelleren procedure is voltooid, brandt de led GROEN, de roterende laser draait op de laatst ingestelde RPM instelling, de loodrecht omhoog puntlaser staat aan, en de loodrecht omlaag puntlaser (indien aanwezig) staat aan. OPMERKING: De auto-nivelleren functie van het lasergereedschap kan een ongelijk oppervlak tot 5° compenseren. Als het lasergereedschap schuiner staat dan 5°, knipperen de GROENE en RODE leds afwisselend. Plaats de laser op een betere plaats binnen de 5° limiet en wacht tot de auto-nivelleren functie is voltooid. Auto-nivelleren stelt de roterende laser waterpas en stelt de loodrecht omhoog puntlaser en de loodrecht omlaag puntlaser (indien aanwezig) haaks op de roterende laser. Nauwkeurigheidscontrole en kalibratie uitvoeren OPMERKING:

• Het lasergereedschap is in de fabriek verzegeld en gekalibreerd op de vermelde nauwkeurigheid.

• Het is aan te raden vóór ieder gebruik een kalibratie controle uit te voeren.

• Geef het lasergereedschap voldoende tijd om de auto- nivelleren functie uit te voeren (< 30 seconden), voordat u de kalibratie controle uitvoert.

• Het lasergereedschap moet regelmatig worden gecontroleerd zodat de nauwkeurige werking is gewaarborgd, vooral voor opstellingen die grote nauwkeurigheid vragen. Horizontale controle Zie afbeelding Ⓞ

Zet het lasergereedschap 20 m van de wand verwijderd op een statief, met de "+X" zijde richting de wand (Afbeelding Ⓞ①).

Zet het lasergereedschap AAN. Wacht tot de auto-nivelleren functie klaar is en controleer of de laser draait.

Markeer een referentiepunt "D

" waar de laserlijn op de wand verschijnt. Indien u deze tot uw beschikking hebt, kunt u een richtkaart gebruiken om de laserlijn sneller te vinden.

Draai het lasergereedschap een klein beetje los van het statief en draai de laser 180°. De "-X" zijde moet nu richting de wand staan (Afbeelding Ⓞ②). Markeer een referentiepunt "D

" waar de laserlijn op de wand verschijnt.

Meet de verticale afstand tussen de twee referentiepunten

” kleiner is dan 2,0 mm, dan hoeft u de laser niet te kalibreren. RL 600 & RL 600L Als de afstand "D

" groter is dan 3 mm, dan moet u de laser kalibreren. RL 700L & RL 750L-G Als de afstand "D

Roteer de laser 90°. Herhaal stappen

voor de Y-as. Vervang "+X" met "+Y" en "-X" met "-Y" (Afbeelding Ⓞ④). Horizontale kalibratie Zie afbeelding Ⓞ

Draai de laser naar dezelfde positie als stap

van de horizontale controle (met de "+X" zijde richting de wand).

Zet de laser UIT, houd de toets ingedrukt en daarna de toets.

Laat de toets los, maar houd de toets langer dan 3 seconden ingedrukt.

Indien nodig kunt u de X-as bijstellen door middel van de toets en de toets, om de laserstraal uit te lijnen met D

is het middelpunt tussen punten D

gemarkeerd tijdens de X-as controle (Afbeelding Ⓞ③).90

OPMERKING: Druk op de toets of de toets om de as 0,01° (4,4 mm @ 25 m) te kantelen. Afbeelding Ⓜ geeft aan hoe de pijlen elke as beïnvloeden.

Druk nogmaals op de toets om de X-as in te stellen en ga verder met het instellen van de Y-as. De led knippert ROOD wanneer de laser in de Y-as kalibratie stand staat.

Draai de laser naar dezelfde positie als stap

van de horizontale controle (met de "+Y" zijde richting de wand).

Indien nodig kunt u de Y-as bijstellen door middel van de toets en de toets, om de laserstraal uit te lijnen met D

is het middelpunt tussen punten D

gemarkeerd tijdens de Y-as controle.

Druk nogmaals op de toets om de Y-as in te stellen en beëindig de kalibratie modus. De as instellingen zijn nu opgeslagen. De kalibratie modus is UIT en het lasergereedschap begint met auto-nivelleren.

Herhaal de horizontale controle om vast te stellen of de kalibratie is geslaagd. Als het lasergereedschap na het volgen van de kalibratie procedure nog steeds niet kan worden gekalibreerd, stuur de laser dan op naar een erkend servicecentrum voor reparatie. De laser bedienen Omdat het lasergereedschap een precisie-instrument is, raden wij aan om zoveel mogelijk de afstandsbediening (indien meegeleverd) te gebruiken. Een kantelwaarschuwing verhelpen (Niet beschikbaar in de handmatige stand) Als de laser tijdens bedrijf wordt verplaatst of geduwd, veranderd de kantelwaarschuwing led van constant ROOD naar knipperend ROOD, de laser stopt met draaien en gaat knipperen. (Kantelwaarschuwing staat standaard aan als het lasergereedschap de fabriek verlaat.) Een kantelwaarschuwing verhelpen:

Controleer of het lasergereedschap juist staat opgesteld.

Druk op de toets om de kantelwaarschuwing te resetten.

De laser start de auto-nivelleren functie en gaat draaien.

Controleer de uitlijning van de laser door middel van het originele doel. De kantelwaarschuwing in-/ uitschakelen (Niet beschikbaar in de handmatige stand)

Schakel het lasergereedschap in en wacht tot de auto- nivellering procedure is voltooid.

De kantelwaarschuwing led veranderd van ROOD naar uit.

Om de kantelwaarschuwing weer in te schakelen moet u op de toets drukken. De kantelwaarschuwing standaardwaarde veranderen

Zet de laser UIT, houd de toets ingedrukt en druk op de toets.

Laat beide toetsen los.

Als de kantelwaarschuwing led AAN (rood) is, staat de standaard kantelwaarschuwing op AAN. Als de kantelwaarschuwing led UIT is, staat de standaard kantelwaarschuwing op UIT. Het lasergereedschap start de auto-nivelleren functie.

Herhaal de bovenstaande stappen om de kantelwaarschuwing AAN/UIT te zetten. Handmatige stand gebruiken Met de handmatige modus kan de laser met verschillende hoeken worden gebruikt. De laser gebruikt de auto-nivelleren functie niet en de kantelwaarschuwing staat UIT. Omdat de auto-nivelleren functie UIT staat, kunnen wij niet garanderen dat de laserstraal waterpas is.

Nadat u het lasergereedschap hebt ingeschakeld, houdt de toets langer dan 2 seconden ingedrukt om de handmatige stand AAN/UIT te zetten. Opmerking: Wanneer de handmatige stand is geactiveerd, staat de roterende laser vast.

De handmatige stand wordt aangegeven door de knipperende RODE led. Opmerking: Auto-nivelleren staat UIT in de handmatige stand.

Het lasergereedschap kan nu met de hand in de gewenste hoek worden gezet.91

Houd de toets langer dan 2 seconden ingedrukt om de handmatige stand UIT te zetten. Het lasergereedschap start de auto-nivelleren functie. Handmatige helling stand gebruiken Met de handmatige helling stand kan de gebruiker de helling van de roterende laser aanpassen in de X-s en de Y-as in een horizontale (Afbeelding Ⓐ) of verticale (Afbeelding Ⓑ) positie.

Druk eenmaal op de toets als de laser AAN staat. De handmatige stand schakelt in en wordt aangegeven door de knipperende RODE led. Auto-nivelleren staat UIT en de kantelwaarschuwing is uitgeschakeld.

Een constant brandende GROENE X/Y selectie led geeft aan dat de X-as afstelling actief is. Als u de X-as niet wilt aanpassen, ga dan verder met stap

Druk op de toets om de X-as in te stellen. Druk op de toets om de X-as omlaag te stellen. Afbeelding Ⓜ beeld af hoe en elke as beïnvloeden. OPMERKING: Houdt of ingedrukt om de as continu te hellen. De snelheid waarmee de helling veranderd gaat steeds sneller. Druk eenmaal op of om de helling met 0,01° aan te passen.

De X/Y selectie led knippert GROEN als de maximale hellingshoek is bereikt. De as gaat niet verder in de X richting.

Druk nogmaals op de toets om de X-as in te stellen en activeer de Y-as afstelling.

Een constant brandende RODE X/Y selectie led geeft aan dat de Y-as afstelling actief is. Als u de Y-as niet wilt aanpassen, ga dan verder met stap

Druk op de toets om de Y-as in te stellen. Druk op de toets om de Y-as omlaag te stellen. Afbeelding Ⓜ beeld af hoe en elke as beïnvloeden. OPMERKING: Houdt of ingedrukt om de as continu te hellen. De snelheid waarmee de helling veranderd gaat steeds sneller. Druk eenmaal op of om de helling met 0,01° aan te passen.

De X/Y selectie led knippert ROOD als de maximale hellingshoek is bereikt. De as gaat niet verder in de Y richting.

Druk nogmaals op de toets om de y-as in te stellen. De X/Y selectie led gaat uit.

De X-as en de Y-as staan nu ingesteld op een handmatig ingestelde helling. De laser gebruiken met de handmatige helling stand.

Om de handmatige helling stand UIT te schakelen, houd u langer dan 2 seconden ingedrukt. Wanneer de handmatige stand UIT staat, stopt de led met knipperen en start het lasergereedschap de auto-nivelleren functie. OPMERKING: Om tussen horizontale en verticale posities te wisselen, moet het lasergereedschap UIT staan, worden verplaatst en daarna weer AAN worden gezet op de nieuwe positie. De rotatie snelheid aanpassen Druk op de rotatiesnelheid toets om te wisselen tussen de beschikbare snelheden, van de snelste stand tot stilstaand. Beschikbare snelheden RPM: 600 300 150 0 (Punt) De punt stand gebruiken In de punt stand stopt de laser met draaien en kan de gebruiker handmatig de hoek van de "Punt" aanpassen.

Gebruik de toets om naar de punt instelling te schakelen (0 RPM).

Gebruik de toets om de punt linksom te draaien. Gebruik de toets om de punt rechtsom te draaien. OPMERKING: Houd de toets of de toets ingedrukt, anders blijft de punt ronddraaien. Nadat u enkele seconden een pijl toets ingedrukt houd, knippert de punt 3 keer en gaat hij sneller draaien. Als u één keer op een pijl drukt draait de punt 0,5°. Afbeelding Ⓝ geeft aan hoe de pijlen de punt rotatie beïnvloeden. Scan stand gebruiken RL 700L en RL 750L-G De scan stand beperkt de projectie van de roterende laser tot een vooraf ingestelde scanhoek en laat de gebruiker handmatig de scanhoek aanpassen.

Druk op de toets om tussen de beschikbare scanhoeken te wisselen (10°/45°/90°).

Gebruik de toets om de scan linksom te draaien. Gebruik de toets om de scan rechtsom te draaien. OPMERKING: Houd de toets of de toets ingedrukt, anders blijft de scan ronddraaien. Nadat u enkele seconden92

een pijl toets ingedrukt houd, knippert de scan 3 keer en gaat hij sneller draaien. Als u één keer op een pijl drukt draait de scan 2,0°. Afbeelding Ⓝ geeft aan hoe de pijlen de scan rotatie beïnvloeden.

Druk op de toets om de scan stand uit te schakelen en terug te keren naar de laatst gebruikte snelheid instelling. De afstandsbediening gebruiken RL 600L, RL 700L en RL 750L-G Alle beschikbare functies en standen zijn toegankelijk via de toetsen op de afstandsbediening, met uitzondering van het AAN/ UIT zetten van de kantelwaarschuwing en de laser AAN zetten. (Het lasergereedschap kan wel worden uitgeschakeld.) De detector gebruiken De detector stelt de gebruiker in staat om de locatie van de laser te vinden op langere afstanden, of bij slechte verlichting waardoor de laser niet goed zichtbaar is Detector toetsenblok Toets AAN/UIT Toets Hoge/Lage nauwkeurigheid Toets luidspreker volume Detector LCD iconen Laser gedetecteerd - Referentielijn hoger dan de laserstraal. Verplaats de detector in de aangege- ven richting (Omlaag). Laser gedetecteerd - Referentielijn lager dan de laserstraal. Verplaats de detector in de aangege- ven richting (Omhoog). Laser gedetecteerd - Referentielijn op één lijn met de laserstraal. UIT Zoemer Volume - Hard/Zacht/Uit. Lage nauwkeurigheid instelling Hoge nauwkeurigheid instelling Detector instellen (U kunt de detector in uw hand gebruiken, of u kunt deze met een klem aan een meetlat, stok of soortgelijk voorwerp bevestigen) De klem aan de detector bevestigen Zie afbeelding Ⓓ①

Schuif de klem op de detector via het gat.

Draai de bevestigingsschroef vast. Bevestig de klem aan een lat, stok of soortgelijk voorwerp Zie afbeelding Ⓓ②

Bevestig aan een lat, stok of soortgelijk voorwerp.

Draai de bevestigingsknop vast om de klem vast te zetten.

Draai de klem tijdens het zoeken naar de referentielijn los, zodat u de detector omhoog/omlaag kunt bewegen.

Wanneer u de referentielijn hebt gevonden, kunt u de knop van de detector weer vastdraaien. Lees de positie afgebeeld aan de Referentielijn (Afbeelding Ⓒ①) rand van de klem. De detector bedienen (Zie de toetsenblok en LCD beschrijving voor indicatoren tijdens gebruik)93

De detector aanzetten

• Druk op de knop om de detector AAN te zetten.

• Wanneer de detector AAN wordt gezet, worden alle iconen op het LCD heel even weergegeven (gebruik deze functie om te controleren of het LCD goed functioneert).

• Houd de toets langer dan 2 seconden ingedrukt om de detector UIT te zetten. OPMERKING: De detector schakelt automatisch UIT als deze 10 minuten lang geen laserstraal detecteert. Druk op de toets om de detector weer AAN te zetten. Detector LCD verlichting

• Wanneer de detector AAN staat, druk dan op de toets om de LCD verlichting AAN/UIT te zetten. OPMERKING: De verlichting schakelt automatisch UIT als de detector 60 seconden geen laserstraal heeft gedetecteerd, of als er geen toets is ingedrukt. De detector nauwkeurigheid instellen

• Zet de detector AAN, druk op de toets om te wisselen tussen de HOOG en LAAG nauwkeurigheid standen.

• De standaard nauwkeurigheid instelling is HOOG. OPMERKING: Gebruik de nauwkeurigheid stand LAAG als:

• De nauwkeurigheid stand HOOG niet nodig is.

• Een stabiele referentielijn niet kan worden verkregen door trillingen.

• De hitte de laserstraal verstoort. Het volume van de detector luidspreker instellen

• Zet de detector AAN, druk op de toets om tussen de volume-instellingen te wisselen (HARD/ZACHT/UIT).

• Wanneer de detector AAN wordt gezet, staat het volume standaard op HARD. De referentielijn detecteren

Zet de detector AAN, positioneer de detector waar de laserstraal wordt geprojecteerd.

Gebruik de libellen van de detector (Afbeelding Ⓒ②) om waterpas te blijven.

Richt het glas (Afbeelding Ⓒ③) richting de bron van de laserstraal. Het glas mag maximaal op een hoek van 40° van de bron van de laserstraal staan

Gebruik de "Laser gedetecteerd" iconen op het LCD scherm om de referentielijn (Afbeelding Ⓒ①) op één lijn te zetten met de laserstraal. OPMERKING: Als de luidspreker AAN staat (HARD/ ZACHT), helpt een toon met het uitlijnen van de detector. Een snelle toon geeft aan dat de detector naar beneden moet worden verplaatst. Een langzame toon geeft aan dat de detector naar boven moet worden verplaatst. Een Ononderbroken toon geeft aan dat de laser is uitgelijnd met de referentielijn op de detector. Ononderbroken toon Op één lijn met de referentielijn Snelle toon Beweeg de detector naar beneden Langzame toon Beweeg de detector naar boven

Wanneer de laser op één lijn staat met de referentielijn, markeer dan die positie. OPMERKING: Als de bovenkant van de detector wordt gebruikt om de locatie te markeren, raadpleeg dan de achterkant van de detector voor de compensatie waarde. Onderhoud en reiniging

• Wanneer u de laser niet meer gebruikt, maak dan de externe onderdelen ervan schoon met een vochtige doek, veeg het apparaat droog met een droge doek en berg het vervolgens op in de meegeleverde gereedschapsdoos.

• Maak de laser NOOIT schoon met oplosmiddelen.

• Berg de laser niet op bij temperaturen lager dan -10˚C of hoger dan 40˚C.

• Zorg ervoor dat u nauwkeurig werk kunt blijven leveren, controleer regelmatig de kalibratie van de laser.

• Controles van de kalibratie en andere onderhoudswerkzaamheden kunnen door STANLEY servicecentra worden uitgevoerd.94

• bij 20°C +/-3,0mm @30m +/-3,0mm @30m +/-3,0mm @30m +/-3,0mm @30m Nauwkeurigheid Loodrecht omhoog punt:

• bij 20°C (kamertemperatuur) 0/150/300/600 rpm +/- 10% 0/150/300/600 rpm +/- 10% 0/150/300/600 rpm +/- 10% 0/150/300/600 rpm +/- 10% Laser-klasse: Klasse 2 ≤ 1,0mW (IEC 60825-1:2014) Klasse 2 ≤ 1,0mW (IEC 60825-1:2014) Klasse 2 ≤ 1,0mW (IEC 60825-1:2014) Klasse 2 ≤ 1,0mW (IEC 60825-1:2014) Laser-golengte: 630nm - 680nm 630nm - 680nm 630nm - 680nm 510nm - 530nm 630nm - 680nm Bedrijfstijd: ≥ 30 uur ≥ 40 uur ≥ 40 uur ≥ 30 uur Oplaadtijd: N.v.t. ≤ 7 uur ≤ 7 uur ≤ 7 uur Voeding: 2x D-cel alkaline Li-Ion batterij Li-Ion batterij Li-Ion batterij IP-classicatie: IP54 IP66 IP66 IP66 Bereik bedrijfstemperatuur: -10°C ~ +40°C -10°C ~ +40°C -10°C ~ +40°C -10°C ~ +40°C Bereik opslagtemperatuur: -10°C ~ +40°C -10°C ~ +40°C -10°C ~ +40°C -10°C ~ +40°C95

Afstandsbediening Infrarood 15 m 2 x AA batterij (Alkaline) Type: Bereik binnenshuis: Voeding: Detector ≤ 1 mm ≤ 2 mm 55 mm ≥ 300 m 3° / 2 mm 20 u 10 min 2 x AA IP66 -10° C tot +50° C (+14° F tot +122° F) -25° C tot +70° C (-13° F tot +158° F) Nivelleren nauwkeurigheid (Hoog) Nivelleren nauwkeurigheid (Laag) Laserontvanger raambreedte: Werkbereik: Libel nauwkeurigheid: Bedrijfstijd: Automatisch uitschakelen (als geen signaal wordt gedetecteerd): Voeding: IP-classicatie: Bereik bedrijfstemperatuur: Bereik opslagtemperatuur: Opmerkingen96
