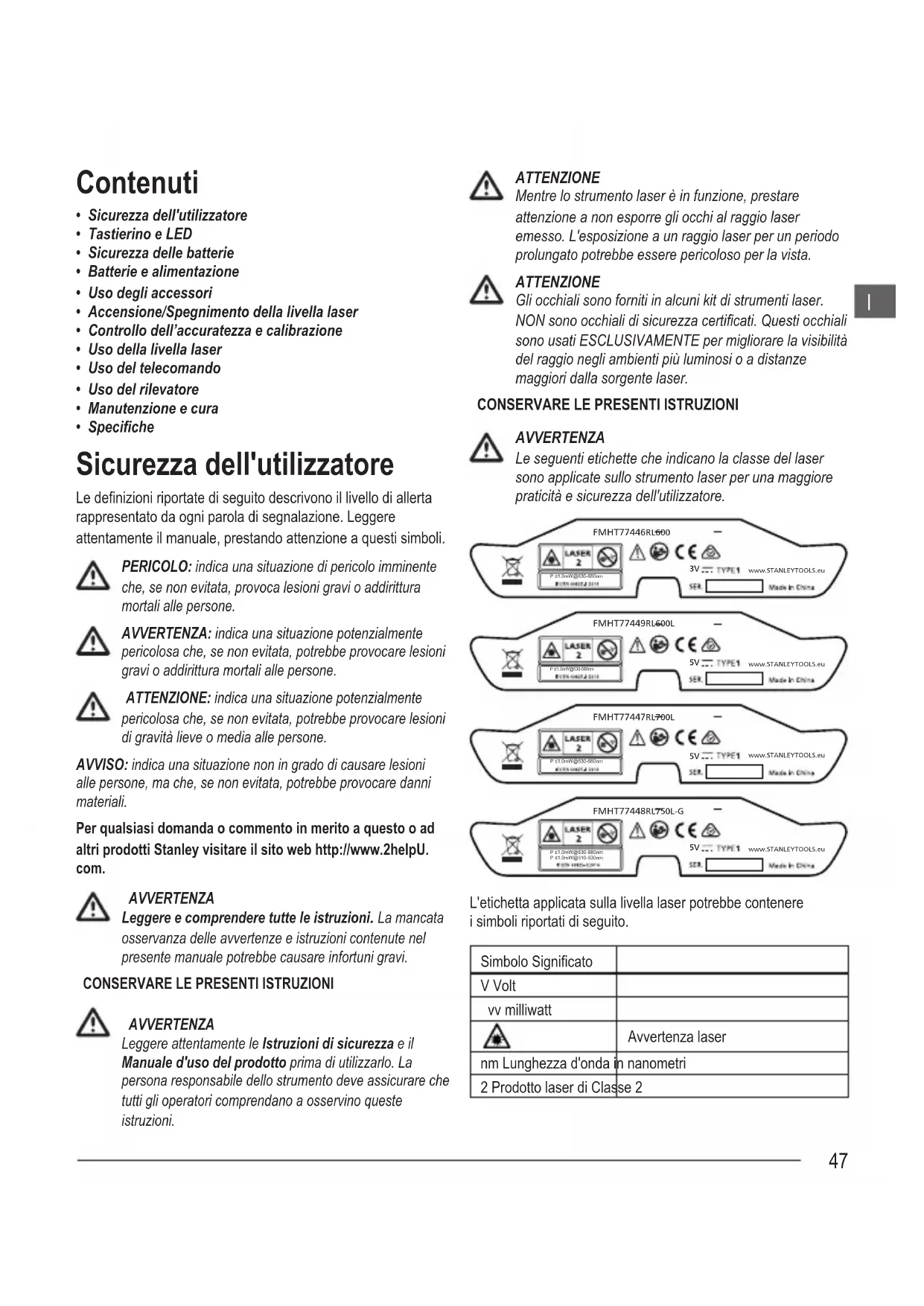

• Sicurezza dell'utilizzatore
• Tastierino e LED
• Sicurezza delle batterie
• Batterie e alimentazione
• Uso degli accessori
• Accensione/Spegnimento della livella laser
• Controllo dell'accuratze e calibrazione
• Uso della livella laser
• Uso del telecomando
• Uso del rilevatore
• Manutenzione e cura
• Specifiche

Sicurezza dell'utilizzatore

Le definizioni riportate di seguito descrivono il livello di allerta rappresentato da agli parole di segnalazione. Leggere attendamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesions gravi o addirittura mortali alle persone.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesions gravi o addirittura mortali alle persone.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media alle persone.

AVVISO: indica una situazione non in grado di causare lesioni alle persone, ma che, se non evitata, potrebbe provocare danni materiali.

Per qualsiasi domanda o commento in merito a questo o ad altri prodotti Stanley visitare il site web http://www.2helpU.com.

AVVERTENZA

Leggere e comprendere tutte le istruzioni. La mancata osservanza delle avventenze e istruzioni continue nel presente manuale potrebbe causare infortuni gravi.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA

Leggere attendamente le Istruzioni di sicurezza e il Manuale d'uso del prodotto prima di utilizzato. La persona responsableile dello strumento deve assicurare che tutti gli operatori comprendano a osservino queste istruzioni.

ATTENZIONE

Mentre lo strumento laser è in funzione, prestare attenzione a non esporre gli occhi al raggio laser emesso. L'esposizione a un raggio laser per un periodo prolongato potrebbe essere pericoloso per la vista.

ATTENZIONE

Gli occhiali sono forniti in alcuni kit di strumenti laser. NON sono occhiali di sicurezza certificati. Questi occhiali sono usati ESCLUSIVAMENTE per migliorare la visibilità del raggio negli ambienti più luminosi o a distanze maggiori alla sorgente laser.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA

Le seguenti etichette che indicano la classe del laser sono applicate sullo strumento laser per una maggiore praticita e sicurezza dell'utilizzatore.

L'etichetta applicata sulla livella laser potrebbe contentere i simboli riportati di seguito.

Simbolo Significato
V Volt
vv milliwatt
A	Avvertenza laser
nm Lunghezza d'onda in nanometri
2 Prodotto laser di Classe 2

Simbolo Significato

AVVERTENZA RADIAZIONI
LASER. NON FISSARE
DIRETTAMENTE IL Raggio
LASER. Prodotto laser di Classe 2.

1

AVVERTENZA

Esposizione a radiazioni laser. Non smontare né modificare la livella laser. Al suo interno non sono presenti parti riparabili dall'utilizzatore. Potrebbero verificarsi lesioni graviagli occhi.

• Evitare di impiegare questa livella laser in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili. Questo strumento genera scintille che possono incendiare le polveri o i fumi.
• Quando non viene usata, riporre la livella laser fuori alla portata dei bambini o di persona non addestrate. Le livelle laser risultano pericolose se usate da persona inesperte.
• Gli interventi di assistenza o manutenzione sulla livella laser DEVONO essere condotti da personale qualificato. In caso contrario potrebbero verificarsi lesioni alle persona. Per trovare il centro di assistenza Stanley più vicino visitare il sito web http://www.2helpU.com.
• Non utilizzato strumenti ottici, come un telescopo o uno strumento di osservazione astronomico, per guardare il raggio laser. Potrebbero verificarsi lesioni graviagli occhi.
• Non collocare la livella laser in una posizione in cui qualcuno potrebbe fissare direttamente il raggio laser in maniera intenzionale o accidentale. Potrebbero verificarsi lesioni gravi agli occhi.
• Non collocare la livella laser in prossimità di una superficie riflettente che potrebbe dirigere il raggio laser riflesso verso gli occhi di qualcuno. Potrebbero verificarsi lesioni graviagli occhi.
• Quando non viene usata, riporre la livella laser fuori alla portata dei bambini o di persona non addestrate. Le livelle laser risultano pericolose se usate da persona inesperte.
• Specnere la livella laser quando non è in uso. Il fatto di lasciarla accesa aumenta il rischio che qualcuno fissi il raggio laser.
• Non modificare in alcun modo la livella laser. L'apporto di modifiche alla livella laser potrebbe comportare l'esposizione a radiazioni laser pericolose.
• Non utilizzato la livella laser in prossimità di bambini e non lasciare che i bambini la utilizzino. Potrebbero verificarsi lesionsi graviagli occhi.

Non staccare né rovinare le etichette di avventenza. Rimuovendo le etichette, l'utilizzatore o altre persone potrebbero inavvertamente esporsi alle radiazioni.
- Appoggiare la livella laser in modo sicuro su una superficie pianà. Se la livella laser dovesse cadere, potrebbe danneggiarsi e provocare gravi lesioni a personne.

Sicurezza personale

• Essere vigili, considerare le proprie azioni e utilizzare il proprio buon senso durante l'uso della livella laser. Non utilizzato la livella laser quando si è stanchi o tutto l'effetto di droge, alcool o medicinali. Un attimo di disattenzione durante l'uso della livella laser potrebbe causare gravi danni alle persone.
• Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione per gli occhi. In base alle condizioni operative, l'impiego di dispositivi di protezione individuale, quali mascherina antipolvere, scarpe antinfortunistiche anticiscivolo, elmetto e protezioni per l'udito, riduce il rischio di lesions alle persone.

Utilizzo e cura dello strumento

• Seguire le istruzioni riportate nel capitolo "Manutenzione e cura" di quello manuale. L'uso di componenti non autorizzati o la mancata osservanza delle istruzioni riportate nel capitolo "Manutenzione e cura" potrebbe comportare il rischio di scosse elettriche o lesioni alle persone.

Tastierino e LED

Tastierino

Per un riferimento su tastierino e LED, vedere la Figura (已)1 (modelli RL 600 e RL 600L) o la Figura (已)2 (modelli RL 700L e RL 750L-G).

Tasto di accensione/spegnimento

Tasto di attivazione/disattivazione Avverenza inclinazione

Tasto Modalità Scansione (Solo nei modelli RL 700L e RL 750L-G)

Tasto Modalità Pendenza manuale

Tasto Velocità di rotazione

LED

LED di alimentazione
Verde accesso fisso	Carica completa.
	• Autolivellamento completo.
Verde lampeggiante	• Autolivellamento in corso
	• Calibrazione in corso e/o impostazione predefinita dell'avviso di inclinazione
Rosso lampeggiante	• Batteria scarica
Rosso accesso fisso (Modelli RL 600L, RL 700L, e RL 750L-G)	• Occorre ricaricare la batteria o collegare lo strumento all'alimentazione elettrica.
	• Ritardo per batteria calda/fredda o guasto di una cella. La livella laser può essere alimentata tramite l'adattatore di corrente.

LED Modalità manuale
Rosso lampeggiante • Modalità manuale attiva (Autolivellamento spento)
LED di alimentazione e LED Modalità manuale
Verde e rosso lampeggianti in modo altermo	Fuori dall'intervallo di compensazione livellamento
LED Avverenza inclinazione
Rosso acceso fisso • Avverenza inclinazione attiva Rosso lampeggiante • Fuori livello

LED di selezione asse X/Y

xO yO

Verde accesso fisso · Modalità Pendenza manuale asse X

Rosso acceso fisso

• Modalità Pendenza manuale asse Y

Verdelampeggiante

• Asse X alla pendenza massima consentita nella Modalità Pendenza manuale.
• Modalità Calibrazione asse X

Rosso lampeggiante

• Asse Y alla pendenza massima consentita nella Modalità Pendenza manuale.
• Modalità di Calibrazione asse Y

Sicurezza delle batterie

Il modello RL 600 è alimentato da batterie alcaline.
I modelli RL 600L, RL 700L e RL 750L-G sono alimentati da una batteriaagliioni di litio.

AVVERTENZA

Per ridurre il rischio di lesioni personali l'utilizzatore dovrè leggere il Manuale d'uso del prodotto, il Manuale sulla sicurezza del laser e le Istruzioni sulla sicurezza delle batterie.

AVVERTENZA

La batteria e l'adattatore di corrente/caricabatterie possono essere danneggiati se umidi. Conservare e caricare sempre lo strumento in un luogo asciutto e al coperto.

Inserire sempre le batterie in modo corretto per quanto riguarda la polarità (+ e -), seguendo i simboli indicati sulla batteria e sul dispositorio. Non mischiare batterie usate con batterie nuove. Sostituire tutte nella stesso momento con batterie nuove della stessamarca e dello stati tipo.

AVVERTENZA

Le batterie possono esplodere o perdere liquido, causando lesioni a persona o incendi. Per ridurre questo rischio:

• seguire sempre attendamente tutte le istruzioni e le avventenze riportate sull'etichetta e sulla confezione delle batterie;
• non mischiare batterie che utilizzato sostanje chimiche diverse;

non smaltire le batterie nel fuoco;
- tenere le batterie lontano alla portata dei bambini;
- rimuovere le batterie se lo strumento non sare utilizzato per diversi mesi.
- non cortocircuitare i terminali delle batterie;
non ricanicare le batterie monouso;
- estrarre immediatamente le batterie esaurite alla livella laser e smaltirle nella modalità prevista dalle norme locali vigenti.

Fine del ciclo vita

NON smaltire quello prodotto insieme ai rifiuti domestici.

Smaltire SEMPRE le batterie secondo la normativa locale vigente.

RICICARE attendendosi alle disposizioni locali per la raccolta e lo smaltimento di rifiuti elettrici ed elettronici ai sensi della Direttiva WEEE.

Dichiarazione di conformità CE Direttiva sulle apparecchiature radio

Livella laser rotante autolivellante Stanley Fatmax FMHT77446, FMHT77449, FMHT77447, FMHT77448

Stanley dichiara che livella laser rotante autolivellante Stanley Fatmax FMHT77446/FMHT77449/FMHT77447/FMHT77448 è conforme alla Direttiva 2014/53/UE e a tutti i requisiti applicabili delle direttive UE.

Il testo completo della Dichiarazione di conformità UE cui è sere richiesto a Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgio oppure è disponibile al seguente indirizzo Internet: www.2helpU.com.

Compiere una ricerca per prodotto e numero del tipo indicati sulla targhetta di identificazione.

Stanley Tools dichiarare che il marchio CE è stato applicato a questo prodotto in conformità con la direttiva 93/68/CEE sulla marcatura CE.

Questo prodotto è conforme allo standard IEC/EN60825-1:2014.

Batterie e alimentazione Inserimento delle batterie

Instrimento delle batterie nella livella laser

Modello RL 600

Vedere la Figura (F)

1. Premere il coperchio del vano batterie e farlo scorrere verso l'esterno.
   2.1 Inserire due batterie D nuove Orientare correttamente le batterie quando vengono inserte nella livella laser.
2. Chiudere e bloccare saldamente il coperchio del vano batterie.

Inserimento delle batterie nel telecomando

Modelli RL 600L, RL 700L, e RL 750L-G

Vedere la Figura G①

1. Sganciare il coperchio del vano batterie per aprirlo.
2. Inserire due batterie AA nuove. Orientare correttamente le batterie quando vengono inserte nella livella laser.
3. Chiudere e bloccare saldamente il coperchio del vano batterie.

Inserimento delle batterie nel rilevatore

Vedere la Figura ()1

1. Sollevare il coperchio del vano batterie per aprirlo.
2. Inserire due batterie AA nuove. Orientare correttamente le batterie quando vengono inserte nella livella laser.
3. Chiudere e bloccare saldamente il coperchio del vano batterie.

AVVERTENZA

Prestare particolare attenzione ai segni di polarità (+) e (-) all'interno del supporto batterie per insertire le batterie correttamente. Le batterie devono essere dello stesso tipo e ave la stessa capacité. Non utilizzare una combinazione di batterie con capacité residua diversa.

Carica della batteria agli ioni di litio

Modelli RL 600L, RL 700L, e RL 750L-G

Vedere la Figura F1

1. Collegare l'adattatore di corrente/caricabatterie alla presa di carica della livella laser.

2. Collegare l'adattatore di corrente/caricabatterie alla presa elettrica (110 V o 220 V) con l'apposita spina.

Durante la carica il LED si illumina di ROSSO.

1. Lasciare in carica la batteria per circa 7 ore affinché si ricarichi completeness.

Quando la carica è completeness il LED si-illumina di VERDE.

1. Quando la batteria è completamente carica scollegare l'adattatore di corrente/caricabatterie alla livella lasere dalla presa di corrente.

AVVERTENZA Per caricare la livella laser esclusivamente con l'adattatore di alimentazione/ caricabatterie in dotazione. L'uso di qualsiasi altri tipo di dispositorio di carica potrebbe provocare danni materiali e/o lesioni a persone.

Uso con l'adattatore di corrente/ caricabatterie

• La livella laser può essere utilizzataanche quando è collegata all'adattatore di corrente/caricabatterie.
• Le funzioni e i comandi della livella sono gli stessi di quando è scollegata.

Uso degli accessori

ATTENZIONENon lasciare incustodita la livella laser sopra un accessorio perché avere serrato saldamente la vite di fissaggio. La mancata osservanza di但这a precauzione potrebbe provocare la caduta della livella laser e danni al supporto.

Staffa di fissaggio

Modelli RL 700L e RL 750L-G

Vedere la Figura

NOTA:

• è ottima prassi sorreggere la livella laser con una mano quando la si posizione o la si rimuove da un accessorio.

• Se la livella laseriene posizionata su un supporto di risconto, serrare parzialmente la vite di fissaggio di 5/8 -11, allineare la livella laser, quando stringere completenessla vite di fissaggio di 5/8 -11.

• Posizione in modo sicuro la staffa di fissaggio, utilizzato i seguenti metodi:

• appendere la staffa di fissaggio a una parole utilizzato la scanalatura a forma di buco della serratura (Figura ②);

• montare la staffa di fissaggio al bordo di un soffitto utilizzato il morsetto per controsoffitti (Figura H(3));

• utilizzato la scanalatura a forma di buco della serratura (Figura 4) con tutti gli accessori compatibili;

• orientare la superficie di fissaggio della staffa in modo che sia pressapoco orizzontale;

• fissare uno dei punti di fissaggio della livella laser (Figura ①) alla vite di fissaggio di 5/8 -11 della staffa e stringere la manopola di serraggio (Figura ①).

• Utilizzare una qualsiasi delle parti elencate di seguito per regolare ulteriormente la posizione della livella laser.

• La Manopola di regolazione fine verticale (Figura ⑤) sosta la livella laser su e giù lungo la guida verticale. La Manopola di bloccaggio per regolazione verticale (Figura ⑥) blocca la livella in posizione verticale.

• La Manopola di regolazione fine della rotazione (Figura ⑦) serve per ruotare la livella laser.
• La Manopola di regolazione dell'inclinazione rispetto alla parete (Figura ⑧) consente di regolare l'angolo tra la staffa di fissaggio e la parete.

Treppiede

Vedere la Figura K

1. Scegliere una posizione in cui collocate il treppiede, in prossimità del centro dell'area di interesse, in cui non sia soggetti a disturbi.
2. Estendere le gambe del treppiede secondo necessita. Regolare la lunghezza delle gambe in modo che la parte superiore del treppiede sia pressapoco orizzontale.
3. Fissare uno dei punti di fissaggio della livella laser (Figura ①) al treppiede con la vite di fissaggio di 5/8"11, quando stringere la vite di serraggio.

Piastra di risconto laser

Vedere la Figura ①

Alcune livelle laser includono una Piastra di risconto laser che aiuita a localizzare e segnare il raggio laser. La piastra di risconto laser migliorata la visibilità del raggio laser quando quest'ultimo attraversa la piastra. Sulla piastra sono riportate le scale di misura standard e metriche. Il raggio laser passaattraverso la plastica rossa o verde e viene riflesso dal nastro riflettente sul lato opposto. Il magneteippo nella parte superiore della piastra di ha lo scopo di tenere attaccata la piastra alle guide a soffitto o ai montanti in acciaio per stabilire le posizioni di piombo e piano. Per ottenere le migliorari prestazioni utilizzando la piastra di risconto laser, la parte anteriore della piastra deve essere rivolta verso l'utilizzatore.

Occhiali per raggio laser

Vedere la Figura

Alcune livelle laser includono un paio di Occhiali per raggio laser. Questi occhiali migliorano la visibilità del raggio laser in condizioni di forte luminosità o a lunga distanza, quando la livella laser viene usata in ambienti chiusi. Questi occhiali non sono necessari per utilizzato la livella laser.

ATTENZIONE

Questi occhiali non sono occhiali di sicurezza approvati ai sensi degli standard ANSI e non dovrebbero essere indossati quando si utilizzato strumenti o utensili diversi. Questi occhiali non impediscono al raggio laser di entrare negli occhi.

ATTENZIONE

Per ridurre il rischio di gravi lesions alle persone non fissare mai direttamente il raggio laser a prescindere che si indossino o no questi occhiali.

Accensione/Spegnimento della livella laser

1. Scegliere una superficie liscia piana e uniforme su cui collocare la livella laser.
2. A seconda dell'applicazione desiderata posizionare la livella laser in orizzontale (Figura A) o in verticale (Figura B).
3. Premere il tasto per accendere la livella laser.
4. La livella inizia ad autolivellarsi. Durante l'autolivellamento il LEDampeggia di VERDE, la linea laser rotante (Figura A1) lampeggia, il punto di piombo superiore (Figura A2) lampeggia e il punto di piombo inferiore (Figura A3) è acceso fisso (se disponibile).
5. Quando il processo di autolivellamento è completo il LED VERDE smette di lampeggiare, la linea laser ruota all'ultima velocità di rotazione impostata, il punto di piombo superiore smette di lampeggiare e il punto di piombo inferiore (se disponibile) rimane accesso fisso.

NOTA: se la superficie non è perfettamente piana la modalità di autolivellamento predefinita della livella laser è in grado di effettuire una compensazione di fino a 5° di inclinazione. Se lo strumento non è livellato entro i 5° il LED e il LED ROSSO lampeggiano in modo alternno. Riposizionare la livella laser entro il limite di 5° e lasciare che completi il processo di autolivellamento.

Il processo di autolivellamento livella il piano della livella laser rotante e definisce il punto di piombo superiore e il punto di piombo inferiore (se disponibile) rispetto al piano della livella.

Controllo dell'accuratezza e calibrazione

NOTA:

• la livella laser è sigillata e calibrata in fabbrica attenendosi ai valori di accuratezza specificati.
• Prima dell'uso si raccomanda di eseguire una verifica della calibrazione.
• Assicurarsi di attendere il tempo sufficiente affinché la livella laser possa autolivellarsi (< 30 secondi) prima di effettuire una verifica della calibrazione.
• La livella laser deve essere controllata regolarmente per garantirne l'accuratenza, specialmente per layout precisi.

Verifica del piano orizzontale

Vedere la Figura

1. Montare la livella laser su un treppiede a 20m di distanza da una parete con il lato "+" rivolto verso la parete (Figura 1
   Accendere la livella laser. Attendere che la livella laser completi il processo di autolivellamento e assicurarsi che ruoti.
2. Segnare un punto di riferimento "D 1" dove compare la linea laser sulla parete. Se disponibile, utilizzato un rilevatore per localizzazione più agevolmente il raggio laser.
3. Allentare la livella dal treppiede eruotarla di 180^ .Aquel punto sera il lato "-X" ad essere rivolto verso la parete (Figura (②) ).Segnare un punto di riferimento "D2" dove compare la linea laser sulla parete.
4. Misurare la distanza verticale tra i punti di riferimento "D 1" e "D 2" (Figura ⑤③
5. Se la distanza da "D 1" a "D2" è < 2,0 mm, non è necessario eseguire la calibrazione.

Modelli RL 600 e RL 600L

Se la distanza da _1 a _2 e < 3mm non è necessario eseguire la calibrazione.

Modelli RL 700L e RL 750L-G

Se la distanza da "D" a "D2" < 2mm , non è necessario eseguire la calibrazione.

1. Ruotare la livella laser di 90^ . Ripetere i passaggi da a 6. per l'asse Y. Sostituire "+" con "+" e "-X" con "-Y" (Figura ①④).

Calibrazione orizzontale

Vedere la Figura

1. Ruotare la livella nella stessa posizione descritta nel passaggio 1. della procedura di Verifica del piano orizzontale (con il lato "+" rivolto verso la parete).
2. Con la livella laser spenta, premere e tenere premuto il tasto [seguito dal tasto.
3. Rilasciare il tastingo continuare a tenere premuto il tastingo per ≥ 3 secondi.
4. Rilasciere il tasting
5. Il LED la peggia di VERDE quando la livella si trovata nella Modalità Calibrazione asse X.
6. Se necessario, regolare l'asse X utilizzando il tasto I tasto per allineare il raggio laser con D 0.D_0 è il punto intermediio tra i punti D_1 e D_2 segnati durante la verifica dell'asse X (Figura ③).

NOTA: Ad agli pressione del tasting o il tasting l'assen X viene inclinato di 0,01^ (4,4 mm a 25 m di distance). La Figura M illustra il modo in cui i tasti freccia influscono su ciascun asse.

1. Premere di nuovo il tasto per impostare l'asse X e procedere alla regolazione dell'asse Y. Il LED: lampeggia di ROSSO quando la livella si trova nella Modalità Calibrazione asse Y.
2. Ruotare la livella nella stessa posizione descritta nel passaggio 7. della procedura di Verifica del piano orizzontale (con il dato "+" rivolto verso la parete).
3. Se necessario, regolare l'asse Y utilizzato il tasto tasto per allineare il raggio laser con D 0 . D_0 è il punto intermediio tra i punti D1 e D2 segnati durante la verifica dell'asse Y.
4. Premere di nuovo il tasto per impostare l'asse Y e uscire alla modalità di calibrazione.

A quel punto le impostazioni degliassi vengono Salvate, la modalità di calibrazione è disattivata e la livella laser avvia ilprocesso di autolivellamento.

1. Ripetere la procedura di Verifica del piano orizzontale per stabilire se la calibrazione è stata portata a termine con successo.
   Qualora non fosse ancorta possibile calibrare la livella laser dopo aver seguito la procedura di calibrazione, inviare lo strumento a un Centro di assistenza autorizzato per farlo riparare.

Uso della livella laser

Essendo la livella laser uno strumento ad alta precisione, è preferibile utilizzato il telecomando (se in dotazione) ogniavalotta sua possibile.

Correzione di un'avventenza di inclinationazione

(Non disponibile nella Modalità manuale)

Se la livella laser è soggetta a un disturbo perché è in funzione, il LED di Avverenza inclinazione. Bassa da ROSSO accesso fisso a ROSSO lampeggiante e la livella smette di ruotare e inizia a lampeggiare. (La funzione Avverenza inclinazione è attenuata di defaulta dalla fabbrica.)

Per correggere un'avertenza di inclinazione:

1. accertarsi che la livella laser sua posizionata correttamente;
2. premere il tasto per azzerare l'avventenza di inclinazione e
3. la livella laser inizierà a ruotare;
4. verificare l'allineamento della livella con il risconto originale.

Disattivazione della funzione Avverenza inclinazione

(Non disponibile nella Modalità manuale)

1. Accendere la livella laser e attendere che il processo di autolivellamento sia completato.
2. Premere il tasto
3. Il LED d Avverenza inclinazione - passa da ROSSO accesso fisso a spento.
4. Per riattivare la funzione Avvertenza inclinazione premere il tasto

Modifica dell'impostazione Avverenza inclinazione predefinita

1. Con la livella laser spenta, premere e tenere premuto il tasting, seguito dal tasting.
2. Rilasciare entrambi i tasti.
3. Se il LED di Avvertenza inclinazione è accesso (rosso), l'impostazione Avvertenza inclinazione predefinita è attiva. Se il LED di Avvertenza inclinazione è spento, l'impostazione Avvertenza inclinazione predefinita è disattivata.

La livella laser avvia il processo di autolivellamento.

1. Ripetere i passaggi descritti sopra per attivare/disattivare l'impostazione Avverenza inclinazione.

Utilizzo della Modalità manuale

Nella Modalità manuale la livella laser più essere posizionata con una serie di inclinazioni. La livella non esegue l'autolivellamento e la funzione Avvertenza inclinazione è disattivata. Essendo disattivata la funzione di autolivellamento, non è garantito che il raggio laser sia perfettamente orizzontale.

1. Una volta accesa la livella laser, premere e tenere premuto il tastinge ≥ 2 secondi per attivare/disattivare la Modalità manuale.
   Nota: quando la Modalità manuale è attivata, il piano della livella laser rotante rimane fisso rispetto alla livella.
2. La Modalità manuale è indicata dal LED che lampeggia di ROSSO.
   Note: nella Modalità manuale la funzione di autolivellamento non è attiva.
3. La livella laser può essere posizionata manually in qualsiasi angolazione.
4. Premere e tenere premuto il tasto per ≥ 2 secondi per disattivare la Modalità manuale. La livella laser avvia il processo di autolivellamento.

Utilizzo della Modalità Pendenza manuale

La Modalità Pendenza manuale consente di regolare l'inclinazione della livella laser rotante nell'asse X e nell'asse Y, in posizione orizzontale (Figura A) o verticale (Figura B).

1. Con la livella laser accesa, premere il tasto una volta. La Modalità manuale si accende,indicata dal LED ROSSO che lampeggia. La funzione di autolivellamento è disattivata, come pure la funzione Avverenza inclinazione.
2. Il LED di selezione asse X/Y VERDE acceso fisso indica che la regolazione dell'asse X è attiva. Se la regolazione dell'asse X non è necessaria, procedere al passaggio 5.
3. Premere il tasting per regolare l'asse dello X versus l'alto. Premere il tasting per regolare l'asse X versus il basso. La Figura M illustra il modo in cui i tasting in hiscono su ciascun asse.

NOTA: tenendo premuto il tasto o l'assere viene inclinato verso il basso in modo continu. La variazione della percentuale di pendenza aumento nel corso del tempo. Ad agli pressione del tasto la pendenza viene regolata di 0,01^ .

1. Una volta raggiunto l'angolo di pendenza massimo, il LED di selezione asse X/Y: la peggia di VERDE. L'asse non si sposterà altre nella direzione X.
2. Premere di nuovo il tasto [br impostare l'asse X e attivare la regolazione dell'asse Y.
3. Il LED di selezione asse X/Y ROSSO acceso fisso indica che la regolazione dell'asse Y è attiva. Se la regolazione dell'asse Y non è necessaria, procedere al passaggio 9.
   7 Premere il tasto per regolare l'asse Y versus I'alto. Premere il tasto per regolare l'asse Y versus il basso. La Figura M illustra il modo in cui i tasti iniscono su ciascun asse.

NOTA: tenendo premuto il tasto o passo viene inclinato verso il basso in modo continuo. La variazione della percentuale di pendenza aumento nel corso del tempo. Ad agli pressione del tasto o penenza viene regolata di 0,01^ .

1. Una volta raggiunto l'angolo di pendenza massimo, il LED di selezione asse X/Y: alpeggia di ROSSO. L'asse non si sposterà altre nella direzione Y.
2. Premere di nuovo il tasting per impostare l'asse X. Il LED di selezione asse X/Y: sspegne.

3. A quel punto l'asse X e l'asse Y sono impostati alle pendenze regolate manually. Uso della livella nella Modalità Pendenza manuale.

4. Per disattivare la Modalità Pendenza manuale, premere e tenerere premuto per ≥ 2 secondi. Quando la Modalità manuale è disattivata il LED LEDs nette di lampeggiare e laser avvia il processo di autolivellamento.

NOTA: per modificare la posizione da orizzontale a verticale, la livella laser deve essere spenta, riposizionata e successivamente riuccesa nella nuova posizione.

Modifica della velocità di rotazione

Premere il tasto Velocità di rotazione per scorrere tutte le impostazioni della velocità disponibili, alla più alta alla più Bassa nella Modalità Punto fisso.

	Velocità di rotazione
RPM (giri/min)	600	300	150

Utilizzo della Modalità Punto fisso

La Modalità Punto fisso blocca la rotazione della livella laser rotante e consente di regolare manually l'angolo del "punto fisso".

1. Utilizzare il tasting per scorrere fino all'impostazione Punto fisso (0 RPM).
2. Utilizzare il tasto per ruotare il punto in senso antiorario. Utilizzare il tasto per ruotare il punto in senso orario.

NOTA: tenendo premuto il tasto il punto fisso ruota in modo continuo. Dopo aveo tenuto premuto il tasto per diversi secondi il punto lampeggia 3 volte, quindi inizia a ruotare più velocimento. Ad ogni pressione di un tasto freccia il punto ruota di 0,5^ .

La Figura M illustra il modo in cui i tasti freccia influiscono sulla rotazione del punto fisso.

Utilizzo della Modalità Scansione

Modelli RL 700L e RL 750L-G

La Modalità Scansione limita la proiezione della livella laser a un angolo di scansione definito e consente di regolare manualmente la posizione della scansione.

1. Premere il tastingo per scorrere tra gli angoli di scansione disponibili (10^ / 45^ / 90^)
2. Utilizzare il tasting per ruotare la linea di scansione in senso antiorario. Utilizzato il tasting per ruotare la linea di scansione in senso orario.

NOTA: tenendo premuto il tasco la linea di scansione ruota in modo continuo. Dopo avee tenuto premuto un tasto freccia per diversi secondi la linea di scansione lampeggia 3 volte, quandi la scansione inizia a ruotare più velocimento. Ad agli pressione di un tasto freccia la scansione ruota di 2,0^

La Figura illustra il modo in cui i tasti freccia influiscono sulla rotazione dei della scansione.

1. Premere il tasto per disattivare la Modalità Scansione e tornare all'ultima velocità di rotazione impostata.

Uso del telecomando

Modelli RL 600L, RL 700L, e RL 750L-G

Tutte le funzioni e le modalità disponibili sono accessibili tramite il telecomando, ad eccezione dell'attivazione/disattivazione dell'Avvertenza inclinazione e dell'accensione della livella laser. (La livella laser può essere spenta.)

Uso del rilevatore

Il rilevatore consente di stabilire la posizione della livella laser quando la distanza o le condizioni di luce rendono difficultoso vedere il laser proiettato.

Tastierino del rilevatore

Tasto di accensione/spegnimento

Tasto Accuratezza alta/bassa

Tasto Volume altoparlante

lcone sul display LCD del rilevatore

Livella laser rilevata - Linea di riferimento più alta rispetto al raggio laser. Spostare il rilevatore nella direzione illustrata (verso il basso).

Livella laser rilevata - Linea di riferimento più bassa rispetto al raggio laser. Spostare il rilevatore nella direzione illustrata (verso l'alto).

Livella laser rilevata - Linea di riferimento allineata con il livello di riferimento del raggio laser.

Volume del segnale acustico - LOUD/ SOFT/MUTE (Alto/Basso/Muto).

SPENTO

Impostazione del livello di accuratezza basso

Impostazione del livello di accuratezza alto

Installazione del rilevatore

(II rilevatore cui essere tenuto in mano o fissato con il morsetto a un'asta di misurazione, un palo o un oggetto simile)

Fissaggio del morsetto sul rilevatore

Vedere la Figura D①

1. Guidare il morsetto sul rilevatore utilizzato il foro di allineamento.
2. Stringere la vite di fissaggio.

Fissaggio del morsetto su una stadia, un palo o un oggetto simile

Vedere la Figura ②

1. Allentare la manopola di serraggio.
2. Collocare il morsetto su una stadia, un palo o un oggetto simile.
3. Stringere la manopola di serraggio per bloccare il morsetto.
4. Durante la localizzazione del livello di riferimento allentare il morsetto per consentire il posizionamento del rilevatore verso l'alto/il basso.
5. Una volta individuato il livello di riferimento stringere nuovamente la manopola di serraggio per fissare il rilevatore. Leggere la posizione nostrata sul bordo del morsetto Linea di riferimento (Figura C1).

Uso del rilevatore

(Vedere le Descrizioni tastierino e display LCD perindicazioni durante l'uso)

Accensione del rilevatore

• Premere il tasto der accendere il rilevatore.
• All'accensione del rilevatore sul display LCD vengono temporaneamente visualizzate tutte le icone (in quello modo è possibile assicurarsi che il display LCD funzioni correttamente).
• Premere e tenere premuto il tasting ≥ 2 secondi per spagnere il rilevatore.

NOTA: se non vene rilevato un raggio laser per 10 minuti il rilevatore si spegne in automatico. Per riaccenderlo premere il tasto

Illuminazione del display LCD del rilevatore

• Quando il rilevatore è acceso, premere il tasto per accendere/spegnere l'illuminazione del display LCD.

NOTA: l'illuminazione si spegne automaticamente dopo 60 secondi perché che sia rilevato un raggio laser o premuto un tasting.

Regolazione dell'accuratezza del rilevatore

• Con il rilevatore acceso, premere il tasto per selezionare l'impostazione dell'accuratezza HIGH (Alta) e LOW (Bassa).
  L'impostazione dell'accuratezza predefinita e HIGH

NOTA: Utilizzare l'impostazione dell'accuratezza LOW nei casi seguenti:

• l'impostazione dell'accuratezza HIGH non è necessaria;
• non è possibile ottenere un livello di riferimento stabile per via delle vibrazioni;
• la foschia dovuta al calore interferisce con il raggio laser.

Regolazione del volume dell'altoparlante del rilevatore

• Con il rilevatore acceso, premere il tasto per scorrere tra le impostazioni del volume dell'altoparlante (LOUD/SOFT/MUTE, Alto/Basso/Muto).
• Quando il segnale acustico è accesso l'impostazione del volume predefinita è LOUD.

Rilevamento del livello di riferimento

1. Posizione are il rilevatore acceso dove viene proiettato il raggio laser.
2. Utilizzare le fiale a balla d'aria (Figure ②) per mantenere un piano orizzontale.
3. Dirigere la finestrella di ricezione del raggio laser (Figura ③) versus la sorgente del raggio laser. La finestrella di riscione del raggio laser deve essere rivolta versus la sorgente laser con un angolazione entro i 40^ .
4. Utilizzare le icone "Laser rilevato" sul display LCD per allineare la Linea di riferimento (Figura con il raggio laser.

NOTA: se il volume dell'altoparlante è attivato (LOUD/SOFT), viene emesso un segnale acustico che aiuta anch'esso ad allineare il rilevatore. Un bip veloce segnala che il rilevatore deve essere spostato verso il basso. Un bip lento segnala che il rilevatore deve essere spostato verso l'alto. Un tono continuo indica che il raggio laser è allineato con la linea di riferimento sul rilevatore.

Tono continuo Alineato con la linea di riferimento

Bip veloce Spostiare il rilevatore verso il basso

Bip lento Spostiare il rilevatore verso l'alto

1. Quando il raggio laser è allineato con la linea di riferimento, segnare quella posizione.

NOTA: se la parte superiore viene usata come posizione di marcatura,fare riferimento al retro del rilevatore per misurare il valore di compensazione.

Manutenzione e cura

• Quando la livella non viene usato, pulire le parti esterne con un panno umido, strofinare la livella con un panno morbido asciutto per assicurarsi di asciugarla bene e riporla nella scatola del kit fornita.
• Nonutilizzare mai solventi per pulire la livella laser.
• Non conservare la livella laser a temperature inferiori a -10^ o superiorei a 40^ .
• Per mantenere l'accuratezza del proprio lavoro, controllare spesso la livella, per assicurarsi che sua correttamente calibrata.
• Le verifiche di controllo della calibrazione e le altre riparazioni di manutenzione possono essere eseguite presso i centri assistenza STANLEY.

	RL 600 RL 600	RL 700L RL 750L-G
Accuratzezza della rotazione orizzontale:* a 20 °C	+/- 2,2 mm a 30 m +/	2,2 mm a 30 m +/- 1,5 mm a 30 m +/- 1,5 mm a 30 m
Accuratzezza della rotazione verticale:* a 20 °C	+/- 3,0 mm a 30 m +/	3,0 mm a 30 m +/- 3,0 mm a 30 m +/- 3,0 mm a 30 m
Accuratzezza del punto di piombo superiore:* a 20 °C	+/- 4,4 mm a 30 m +/-	4,4 mm a 30 m +/- 3,0 mm a 30 m +/- 3,0 mm a 30 m
Accuratzezza del punto di piombo inferiore:* a 20 °C	N/D N/D +/- 8,7 mm a 30 m +/- 8,7 mm a 30 m
Intervallo di compensazione: 5° 5° 5°	5°
Intervallo di pendenza: ±10% (doppio asse) ±10% (doppio asse) ±10% (doppio asse) ±10% (doppio asse)
Incremento minimo pendenza: 0,01° (4,4 mm a 25 m).	0,01° (4,4 mm a 25 m).	0,01° (4,4 mm a 25 m).	0,01° (4,4 mm a 25 m).
Intervallo di scansione: 10°/45°/90° ±20% 10°/45°/90° ±20% 10°/45°/90° ±20%
Diametro portata operativa con rilevatore:	≤ 600 m ≤ 600 m	≤ 600 m ≤ 600 m
Tempo di livellamento:	≤ 30 secondi	≤ 30 secondi	≤ 30 secondi	≤ 30 secondi
Velocità di rotazione:* a 20°C (temperatura ambiente)	0/150/300/600 giri/min +/- 10%	0/150/300/600 giri/min +/- 10%	0/150/300/600 giri/min +/- 10%	0/150/300/600 giri/min +/- 10%
Classe laser	Classe 2 ≤ 1,0 mW (IEC 60825-1:2014)	Classe 2 ≤ 1,0 mW (IEC 60825-1:2014)	Classe 2 ≤ 1,0 mW (IEC 60825-1:2014)	Classe 2 ≤ 1,0 mW (IEC 60825-1:2014)
Lunghezza d'onda laser:	630 nm - 680 nm	630 nm - 680 nm	630 nm - 680 nm	510 nm - 530 nm 630 nm - 680 nm
Tempo di funzionamento:	≥ 30 ore ≥ 40 ore ≥ 40 ore ≥ 30 ore
Tempo di ricarica:	N/D	≤ 7 ore	≤ 7 ore	≤ 7 ore
Fonte di alimentazione:	2 batterie D alcaline	Batteriaagli ioni di litio	Batteriaagli ioni di litio	Batteriaagli ioni di litio
Classificazione IP:	IP54	IP66	IP66	IP66
Intervallo temperature di esercizio:	-10 °C ~ +40 °C	-10 °C ~ +40 °C	-10 °C ~ +40 °C	-10 °C ~ +40 °C
Intervallo temperature di conservazione:	-10 °C ~ +40 °C	-10 °C ~ +40 °C	-10 °C ~ +40 °C	-10 °C ~ +40 °C

Telecomando

Tip:

Portata operativa al chiuso

Fonte di alimentazione:

Raggi infrarossi

15 m

Accuratezza livellamento (alta):

Accuratezza livellamento (bassa):

Larghezza finestrella di ricezione laser

Raggio portata operativa:

Accuratezza della bolla:

Tempo di funzionamento:

Spegnimento automatico (nessun segnale rilevato):

Fonte di alimentazione:

Classificazione IP:

Intervallo temperature di esercizio:

Intervallo temperature di conservazione:

≤1mm

≤2mm

55 mm

≥ 300m

3^ / 2mm

20 h

10 min

2 × AA

IP66

Da-10 ^ C a +50^ da +14^ a +122^

Da-25 ^ C a +70^ da-13F a +158^

Appunti

Índice

Kapali Alan Menzili:

2 x AA Pil (Alkalin)

Güç Kaynagi:

Detektör
