GEBRUIKSAANWIJZING GNH 18V64 Professional BOSCH

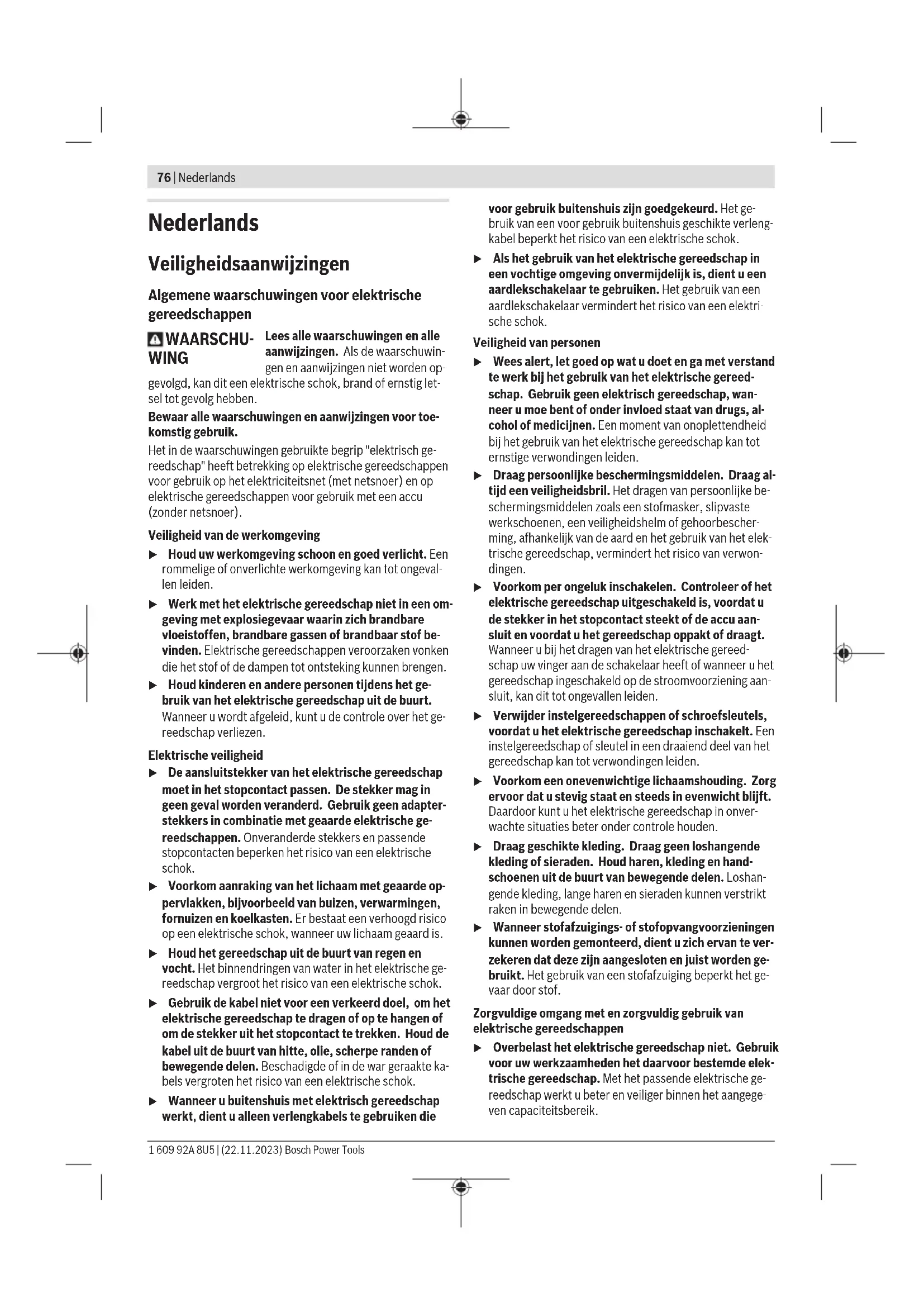

(21) Magazijnveer Gebruikersinterface (22) Statusindicatie (23) Accu-oplaadaanduiding (24) Aanduiding onderhoudsniveau laag (25) Aanduiding onderhoudsniveau hoog (26) Toets Reset GNH 18V-64-2: (27) Toets werklicht (28) Aanduiding werklicht "aan" (29) Aanduiding werklicht "uit" GNH 18V-64-2 M, GNH 18V-64 MD: (30) Toets modus (31) Aanduiding enkelschotsmodus (32) Aanduiding contactschotsmodus

Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsNederlands | 79 Technische gegevens Accutacker GNH18V-64-2 GNH18V-64-2M GNH18V-64MD Productnummer 3601D821.. 3601D820.. 3601D822.. Nominale spanning V= 18 18 18 Activeringssystemen – Enkelschotsmodus met veilig- heidsvolgorde

– Contactschotsmodus met au- tomatische terugkeer

Inslagvoorwerp – Type Koploze spijkers Koploze spijkers Stripspijkers D-kop – Lengte mm 32–64 32–64 32–64 – Diameter mm 1,6 1,6 1,8 ga 16 16 15 – Hoek 20° 20° 34° Max. inhoud magazijn 105 105 105 Afmetingen (zonder accu) – Hoogte mm 283 283 323 – Breedte mm 96 96 95 – Lengte met werkstukbescher- mer mm 336 336 385 Gewicht volgens EPTA-Procedure01:2014

kg 3,3–4,3 3,3–4,3 3,5–4,5 Aanbevolen omgevingstempera- tuur bij het opladen °C 0...+35 0...+35 0...+35 Toegestane omgevingstempera- tuur bij gebruik B)C) en bij opslag °C –20...+50 –20...+50 –20...+50 Compatibele accu's GBA18V... ProCORE18V... GBA18V... ProCORE18V... GBA18V... ProCORE18V... Aanbevolen accu's GBA18V... ≥2,0Ah ProCORE18V... ≥4,0Ah GBA18V... ≥2,0Ah ProCORE18V... ≥4,0Ah GBA18V... ≥2,0Ah ProCORE18V... ≥4,0Ah Aanbevolen oplaadapparaten GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... A) afhankelijk van gebruikte accu B) beperkt vermogen bij temperaturen <0°C C) Beperkt vermogen met GBA 18V... Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac. Informatie over geluid en trillingen GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Geluidsemissiewaarden bepaald volgensEN60745‑2‑16. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: Geluidsdrukniveau dB(A)

(vectorsom van drie richtingen) en onzekerheidK bepaald volgens EN60745‑2‑16:

1,5 1,5 1,5 Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met eengenormeer- de meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook ge- schikt voor een voorlopige inschatting van de trillings- en ge- luidsemissie. Het aangegeven trillingsniveau en de aangegeven ge- luidsemissiewaarde representeren de voornaamste toepas- singen van het elektrische gereedschap. Wanneer het elek- trische gereedschap echter wordt gebruikt voor andere toe- passingen, met afwijkende inzetgereedschappen of onvol- doende onderhoud, dan kunnen het trillingsniveau en de ge- luidsemissiewaarde afwijken. Dit kan de trillings- en ge- luidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- en ge- luidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt ge- bruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereed- schappen, warm houden van de handen, organisatie van het arbeidsproces. Accu u Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elek- trische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegre- pen is, kunt u zien op de verpakking. Accu opladen u Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af- gestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu. Aanwijzing: lithium-ion-accu's worden vanwege internatio- nale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op. Accu plaatsen Schuif de geladen accu in de accuhouder tot deze is vastge- klikt. Accu verwijderen Voor het verwijderen van de accu drukt u op de accu-ont- grendelingstoets en trekt u de accu uit het elektrische ge- reedschap. Gebruik daarbij geen geweld. De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de ac- cu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden. Accu-oplaadaanduiding Aanwijzing: Niet elk accutype beschikt over een oplaadaan- duiding. De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk. Druk op de toets voor de oplaadaanduiding of , om de laadtoestand aan te geven. Dit is ook mogelijk, wanneer de accu is weggenomen. Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden. De acculaadtoestand wordt ook op de gebruikersinterface weergegeven (zie „Toestandsaanduidingen“, Pagina82). Accutype GBA 18V... LED Capaciteit Permanent licht 3× groen 60–100% Permanent licht 2× groen 30–60% Permanent licht 1× groen 5–30% Knipperlicht 1× groen 0–5% Accutype ProCORE18V... LED Capaciteit Permanent licht 5× groen 80–100% Permanent licht 4× groen 60–80% Permanent licht 3× groen 40–60% Permanent licht 2× groen 20–40% Permanent licht 1× groen 5–20% Knipperlicht 1× groen 0–5% 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsNederlands | 81 Aanwijzingen voor de optimale omgang met de accu Bescherm de accu tegen vocht en water. Bewaar de accu alleen bij een temperatuur tussen –20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen. Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de aanwijzingen met betrekking tot afvalverwijdering in acht. Montage u Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elek- trische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. Magazijn vullen (zie afbeeldingen A1−A4) u Verwijder de accu, voordat u instellingen bij de machi- ne verricht, accessoires wisselt of het elektrische ge- reedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Gebruik uitsluitend origineleBosch accessoires. De pre- cisie-onderdelen van het elektrische gereedschap zoals ma- gazijn, monding en schotkanaal zijn afgestemd op nieten, spijkers en pennen vanBosch. Andere fabrikanten gebrui- ken andere staalkwaliteiten en afmetingen. Aanwijzing: Gebruik alleen inslagvoorwerpen die in de tabel „Technische gegevens” staan vermeld. Het gebruik van ongeoorloofde inslagvoorwerpen kan het elektrische gereedschap beschadigen en letsel veroorzaken. Houd het elektrische gereedschap tijdens het vullen van het magazijn zodanig dat de monding (18) noch op uw eigen li- chaam noch op andere personen gericht is. – Reinig indien nodig de magazijnschuif (15) en zorg ervoor dat het magazijn (14) niet vuil is. – Schuif een juiste spijkerstrip (20) in de T-sleuf aan het uiteinde van het magazijn (14). – Schuif de spijkerstrip zover naar voren in het magazijn tot de laatste spijker vóór de magazijnveer (21) komt te lig- gen. Aanwijzing: Een elektronische bewaking detecteert of er spijkers in het magazijn zitten. Als de activeringsbeveiliging wordt doorgedrukt als het magazijn leeg is, wordt er geen in- slagbewerking geactiveerd. Loze schoten worden zo voorko- men. – Duw de voorgespannen spijkermeenemer (16) tegen de magazijnschuif (15) en trek tegelijkertijd de magazijn- schuif helemaal tot aan het einde van het magazijn (14). Aanwijzing: De magazijnschuif moet zonder grote krachtsin- spanning (alleen met vingerkracht) kunnen worden terugge- schoven. Een blokkerende magazijnschuif heeft de volgende uitwerkingen: De spijker wordt er niet uitgeschoten, de spij- ker blijft in het schotkanaal hangen (zie blokkering) of de spijker wordt er onder een verkeerde hoek uitgeschoten. – Beweeg de magazijnschuif (15) met ingeduwde spijker- meenemer (16) voorzichtig naar voren tot de spijkermee- nemer over de laatste spijker is geschoven en schuif zo de spijkerstrip in het magazijn helemaal naar voren. Aanwijzing: Laat de magazijnschuif niet ongeleid terug- schieten. De magazijnschuif zou daarbij kunnen worden be- schadigd en er bestaat het risico dat uw vingers bekneld ra- ken. Gebruik Activeringssystemen Enkelschotsmodus met veiligheidsvolgorde Bij dit activeringssysteem moet eerst de activeringsbeveili- ging (2) stevig op het werkstuk worden gezet. Een inslag- voorwerp wordt er pas uitgeschoten wanneer er op de acti- veringsknop (6) wordt gedrukt. Daarna kunnen verdere inslagbewerkingen pas worden ge- activeerd wanneer de activeringsknop en de activeringsbe- veiliging van tevoren weer in de uitgangspositie zijn terugge- zet. Contactschotsmodus met automatische terugkeer (GNH 18V-64-2 M, GNH 18V-64 MD) Bij dit activeringssysteem moet eerst de activeringsknop (6) ingedrukt en in deze positie worden gehouden. Vervolgens moet de activeringsbeveiliging stevig op het werkstuk wor- den gezet om het inslagvoorwerp eruit te schieten. Zolang de activeringsknop (6) wordt ingedrukt, kunnen verdere inslag- bewerkingen worden geactiveerd door het gereedschap op een andere plek op het werkstuk te zetten. In de modus contactschot kan een spijker er ook als enkel schot in worden gedreven. Ingebruikname In-/uitschakelen – Voor het inschakelen van het elektrische gereedschap drukt u op de aan/uit-schakelaar (7). De gebruikersinterfacelicht op. GNH 18V-64-2 M, GNH 18V-64 MD: De enkelschotsmo- dus is geactiveerd, de aanduiding enkelschotsmodus (31) brandt. – Voor het uitschakelen van het elektrische gereedschap drukt u op de aan/uit-schakelaar (7). Spijkers eruit schieten − enkelschotsmodus – Schakel het elektrische gereedschap in. – Zet de monding (18) of evt. de met rubber beklede werk- stukbeschermer (1) stevig op het werkstuk tot de active- ringsbeveiliging (2) helemaal ingeduwd is. Het werklicht wordt ingeschakeld en de motor wordt ge- start. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)82 | Nederlands – Duw vervolgens kort op de activeringsknop(6) en laat de- ze weer los. Daarbij wordt er een spijker uitgeschoten. – Laat het elektrische gereedschap van het werkstuk terug- springen. – Voor een verdere inslagbewerking tilt u het elektrische ge- reedschap helemaal van het werkstuk af en zet u het op de volgende gewenste plek weer stevig op het werkstuk. Spijkers eruit schieten − contactschotsmodus (GNH 18V-64-2 M, GNH 18V-64 MD) – Schakel het elektrische gereedschap in. – Activeer de contactschotsmodus door kort op de toets Mode(30) te drukken. De aanduiding contactschotsmodus(32) brandt. – Houd de activeringsknop(6) ingedrukt. Het werklicht wordt ingeschakeld en de motor wordt ge- start. – Zet de monding(18) of evt. de met rubber beklede werkstukbeschermer(1) stevig op het werkstuk tot de activeringsbeveiliging(2) helemaal ingeduwd is. Daarbij wordt er een spijker uitgeschoten. – Voor een verdere inslagbewerking blijft u de activeringsknop(6) ingedrukt houden en tilt u het elektri- sche gereedschap helemaal van het werkstuk af. Zet het op de volgende gewenste plek weer stevig op het werk- stuk. – Ga naar enkelschotsmodus, door nogmaals op de toets Mode(30) te drukken. De aanduiding enkelschotsmodus(31) brandt. Gebruikersinterface (zie afbeeldingen B1–B2) GNH 18V-64-2 M, GNH 18V-64 MD: De gebruikersinterfa- ce (10) dient voor het kiezen van de werkmodus en voor het aanduiden van de toestand van het elektrische gereedschap. GNH 18V-64-2: De gebruikersinterface (10) dient voor het in- en uitschakelen van het werklicht en voor het aanduiden van de toestand van het elektrische gereedschap. Toestandsaanduidingen Statusindicatie elektrisch gereedschap (22) Kleur Betekenis Oplossing groen Elektrisch gereedschap is ingeschakeld en klaar voor gebruik.

Geel Er is iets dat uw aandacht nodig heeft: kritische temperatuur, accu is bijna leeg of er is bijna on- derhoud nodig. – Laat het elektrische gereedschap afkoelen. – Accu verwisselen of opladen. – Onderhoud laten uitvoeren. Rood Het elektrische gereedschap is niet gereed voor gebruik. Reden: het elektrische gereedschap is oververhit, de accu is leeg of er is een mechanische storing. – Laat het elektrische gereedschap afkoelen. – Accu verwisselen of opladen. – Onderhoud laten uitvoeren. Rood knipperend – De tweede schakelaar is te vroeg ingedrukt. – De tweede schakelaar is niet binnen 5 secon- den ingedrukt, het apparaat wordt automa- tisch uitgeschakeld. – De schakelaars zijn in de verkeerde volgorde bediend (bv. de activeringsknop is ingedrukt voordat het apparaat in de modus contact- schotsmodus is omgeschakeld) – Even wachten totdat de statusindicatie groen brandt. – Het elektrische gereedschap is weer gereed voor gebruik. – Inslagbewerking nogmaals uitvoeren en hierbij op de juiste bedieningsvolgorde letten. – GNH 18V-64-2 M, GNH 18V-64 MD: Via de gebruikersinterface het activeringssysteem wijzigen. Aanduiding accu-oplaadtoestand (23) Symbool Kleur Laadtoestand – – 20–100% Geel 1–20% Rood 0–1% 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsNederlands | 83 Aanduiding onderhoud Symbool Kleur Betekenis Oplossing Geel Het geplande onderhoud fase "laag" is nodig. Contact opnemen met de klantendienst. Geel Het geplande onderhoud fase "hoog" is nodig. Contact opnemen met de klantendienst. Druk op de toets Reset (26), om de onderhoudsteller na het onderhoud te resetten. Werklicht in-/uitschakelen (GNH 18V-64-2) Druk op de toets werklicht (27) om het werklicht in of uit te schakelen. Werklicht in-/uitschakelen (GNH 18V-64-2 M, GNH 18V-64 MD) Het werklicht wordt voor de inslagbewerking automatisch in- geschakeld en na de inslagbewerking automatisch uitge- schakeld. Aanwijzingen voor werkzaamheden Controleer altijd vóór aanvang van het werk of de veiligheids- en activeringsvoorzieningen correct functioneren en of alle schroeven en moeren stevig vastzitten. Koppel een defect of niet correct werkend elektrisch gereed- schap direct los van de energietoevoer en neem contact op met een erkende Bosch-klantenservicewerkplaats. Voer geen ongeoorloofde manipulaties bij het elektrische ge- reedschap uit. Demonteer of blokkeer geen onderdelen van het elektrische gereedschap, zoals bijv. de activeringsbevei- liging. Voer geen „noodreparaties“ met ongeschikte middelen uit. Het elektrische gereedschap moet regelmatig en vakkundig worden onderhouden. Vermijd elke verzwakking en beschadiging van het elektri- sche gereedschap, bijv. door: – inslaan of ingraveren; – reconstructiemaatregelen die door de fabrikant niet toe- gestaan zijn; – geleiden langs sjablonen die van een hard materiaal, bijv. staal, zijn gemaakt; – laten vallen op of schuiven over de grond; – gebruiken als een hamer; – elke wijze van geweldsinwerking. Controleer wat zich onder of achter uw werkstuk bevindt. Schiet geen spijkers in muren, plafonds of vloeren wanneer zich daarachter personen bevinden. De spijkers kunnen door het werkstuk slaan en iemand verwonden. Schiet geen spijker op een reeds ingeslagen spijker. Daarbij kan de spijker vervormen, de spijkers kunnen klem komen zitten of het elektrische gereedschap kan zich ongecontro- leerd bewegen. Als het elektrische gereedschap in een koude omgeving wordt gebruikt, dan worden de eerste spijkers langzamer dan gebruikelijk ingeslagen. Nadat het elektrische gereed- schap tijdens het werk warmer is geworden, is een normale werksnelheid weer mogelijk. Voorkom het bedienen van de tacker zonder nieten of spij- kers om de slijtage van de slagstempel te beperken. Schakel bij langere werkpauzes of aan het einde van de werkdag het elektrische gereedschap uit, verwijder de accu en maak indien mogelijk het magazijn leeg. Magazijn leegmaken (zie afbeeldingen C1−C2) – Trek de magazijnschuif (15) met ingeduwde spijkermee- nemer (16) naar achter tot de spijkermeenemer de laat- ste spijker vrijgeeft en beweeg daarna de magazijnschuif voorzichtig naar voren tot aan het begin van het magazijn (14). Aanwijzing: Laat de magazijnschuif niet ongeleid terug- schieten. De magazijnschuif zou daarbij kunnen worden be- schadigd en er bestaat het risico dat uw vingers bekneld ra- ken. – Draai het elektrische gereedschap zodanig dat de spijkers in het magazijn tot aan de magazijnveer (21) naar achter glijden. – Duw de magazijnveer omlaag en laat de spijkers langs de spijkermeenemer (16) uit het magazijn (14) glijden. Diepteaanslag instellen (zie afbeeldingD) De inslagdiepte van de spijkers kan met de stelwiel (5) wor- den ingesteld. – Maak het magazijn leeg (14). – Spijkers worden er te diep ingescho- ten: Om de inslagdiepte te verminderen, draait u het stelwiel (5) richting „–”. – Spijkers worden er niet diep genoeg in- geschoten: Om de inslagdiepte te ver- groten, draait u het stelwiel (5) richting

EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij: * Accutacker Productnummer
