BEDIENUNGSANLEITUNG GNH 18V64 Professional BOSCH

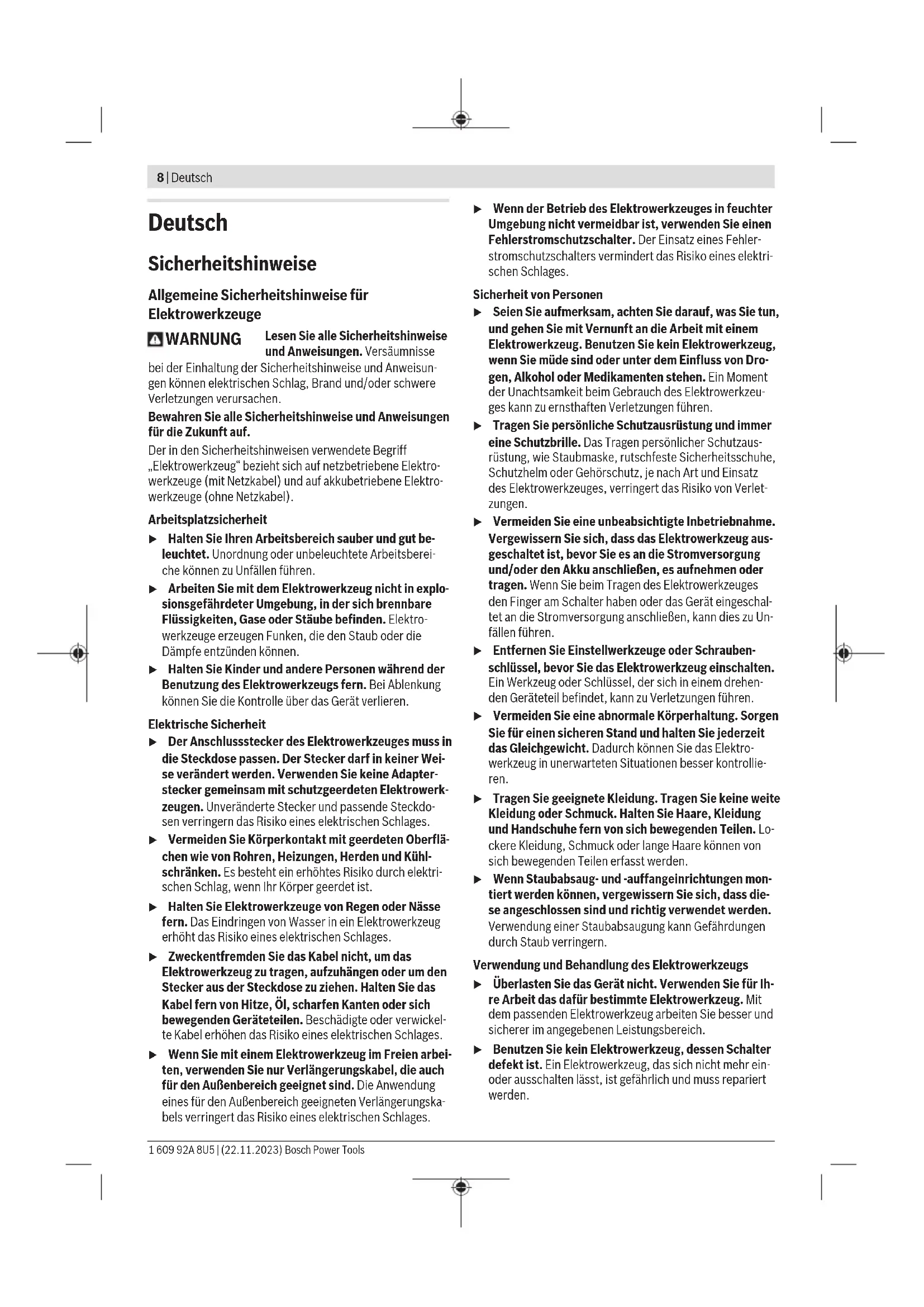

(3) (2) (3) (1) (12) Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)8 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisun- gen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzkabel) und auf akkubetriebene Elektro- werkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickel- te Kabel erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass die- se angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Gerät nicht. Verwenden Sie für Ih- re Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsDeutsch | 9 u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder das Ge- rät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Per- sonen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionie- ren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerk- zeuges beeinträchtigt ist. Lassen Sie beschädigte Tei- le vor dem Einsatz des Gerätes reparieren. Viele Unfäl- le haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeugs u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen. u Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. u Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätz- lich ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Nagler u Gehen Sie immer davon aus, dass das Elektrowerk- zeug Nägel enthält. Eine sorglose Handhabung des Nag- lers kann zu unerwartetem Ausschießen von Nägeln und Verletzungen führen. u Zielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch uner- wartetes Auslösen wird ein Nagel ausgestoßen, was zu Verletzungen führen kann. u Betätigen Sie das Elektrowerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Elektro- werkzeug keinen Kontakt mit dem Werkstück hat, kann der Nagel von der Befestigungsstelle abprallen. u Trennen Sie das Elektrowerkzeug vom Netz oder vom Akku, wenn der Nagel im Elektrowerkzeug klemmt. Wenn der Nagler angeschlossen ist, kann er beim Entfer- nen eines fest sitzenden Nagels versehentlich betätigt werden. u Seien Sie vorsichtig beim Entfernen eines fest sitzen- den Nagels. Das System kann gespannt sein und der Na- gel kräftig ausgestoßen werden, während Sie versuchen die Verklemmung zu beseitigen. u Verwenden Sie diesen Nagler nicht zur Befestigung von Elektroleitungen. Er ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elek- trokabeln beschädigen und so elektrischen Schlag und Feuergefahren verursachen. u Trennen Sie den Nagler von der Stromquelle, wenn Sie Nägel laden und entladen, Anpassungen vornehmen oder Zubehör wechseln. Der Nagler kann versehentlich aktiviert werden, wenn er an die Stromquelle angeschlos- sen ist, was zu Verletzungen führen kann. u Seien Sie vorsichtig beim Umgang mit Nägeln, insbe- sondere beim Be- und Entladen. Die Nägel haben schar- fe Spitzen, die zu Verletzungen führen können. u Halten Sie Ihre Finger vom Auslöser fern, wenn Sie diesen Nagler nicht bedienen und wenn Sie von einer Betriebsposition in eine andere wechseln. Durch uner- wartetes Auslösen wird ein Nagel freigesetzt, was zu Ver- letzungen führen kann. u Halten Sie den Nagler an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen der Nagel mit verborgenen Kabeln in Kontakt kommen kann. Ein Na- gel, der eine spannungsführende Leitung berührt, kann metallene Geräteteile des Naglers unter Spannung setzen und zu einem elektrischen Schlag führen. u Halten Sie den Nagler während des Betriebs fest im Griff. Ein unkontrollierter Rückstoß des Naglers kann zu einer unbeabsichtigten Aktivierung führen, die zu Verlet- zungen führen kann. u Halten Sie alle Körperteile wie Hände und Beine usw. von der Schussrichtung des Naglers fern. Der Nagel kann das Werkstück sowie dahinter liegende Gegenstän- de durchdringen, was zu Verletzungen führen kann. u Halten Sie bei der Verwendung des Naglers alle Kör- perteile wie Hände und Beine usw. von dem Bereich Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)10 | Deutsch fern, in dem der Nagel in das Werkstück getrieben wird. Der Nagel könnte abgelenkt werden und aus dem Werkstück austreten, was zu Verletzungen führen kann. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung. u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su- chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem in- ternen Kurzschluss kommen und der Akku brennen, rau- chen, explodieren oder überhitzen. u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Über- lastung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be- steht Explosions- und Kurzschlussgefahr. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, um Nägel in Holz einzu- treiben. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Technische Da- ten“ spezifiziert sind. Hinweis: Das Elektrowerkzeug ist nicht bestimmt zum Ein- treiben von Nägeln in Metall oder Beton. GNH 18V-64-2 M, GNH 18V-64 MD: Bitte benutzen Sie das Elektrowerkzeug nicht im Kontaktauslösemodus mit automa- tischer Rückkehr, während Sie auf einem Gerüst, einer Lei- ter oder einer anderen Plattform arbeiten und ein Wechsel der Arbeitsposition erforderlich ist. Benutzen Sie in diesem Fall nur den Einzelauslösemodus mit Sicherungsfolge. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik- seite. (1) Werkstückschoner (2) Auslösesicherung (3) Spannhebel zum Öffnen/Schließen des Schusskanals (4) Anzeige zur Tiefenanschlageinstellung (5) Stellrad zur Tiefenanschlageinstellung (6) Auslöser (7) Ein-/Ausschalter (8) Akku-Entriegelungstaste (9) Akku (10) User Interface (11) Arbeitslicht (12) Depot zur Aufbewahrung des Werkstückschoners (13) Gürtelhaken (14) Magazin (15) Magazinschieber (16) Nagelmitnehmer (17) Sichtfenster der Nachfüllanzeige (18) Mündung (19) Handgriff (isolierte Grifffläche) (20) Nagelstreifen

(21) Magazinfeder User Interface (22) Zustandsanzeige (23) Akku-Ladezustandsanzeige (24) Anzeige Wartungsstufe niedrig (25) Anzeige Wartungsstufe hoch (26) Taste Reset GNH 18V-64-2: (27) Taste Arbeitslicht (28) Anzeige Arbeitslicht "an" (29) Anzeige Arbeitslicht "aus" GNH 18V-64-2 M, GNH 18V-64 MD: (30) Taste Modus (31) Anzeige Einzelauslösung (32) Anzeige Kontaktauslösung

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsDeutsch | 11 Technische Daten Akku-Nagler GNH 18V-64-2 GNH 18V-64-2M GNH 18V-64MD Sachnummer 3601D821.. 3601D820.. 3601D822.. Nennspannung V= 18 18 18 Auslösesysteme – Einzelauslösung mit Siche- rungsfolge

– Kontaktauslösung mit auto- matischer Rückkehr

Eintreibgegenstand – Typ Stauchkopfnägel Stauchkopfnägel D-Kopfnägel – Länge mm 32−64 32−64 32−64 – Durchmesser mm 1,6 1,6 1,8 ga 16 16 15 – Winkel 20° 20° 34° max. Magazin-Fassungsvermö- gen

Maße (ohne Akku) – Höhe mm 283 283 323 – Breite mm 96 96 95 – Länge mit Werkstückschoner mm 336 336 385 Gewicht entsprechend EPTA-Procedure 01:2014

kg 3,3−4,3 3,3−4,3 3,5−4,5 empfohlene Umgebungstempe- ratur beim Laden °C 0...+35 0...+35 0...+35 erlaubte Umgebungstemperatur beim Betrieb B)C) und bei Lage- rung °C –20...+50 –20...+50 –20...+50 kompatible Akkus GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... empfohlene Akkus GBA 18V... ≥2,0Ah ProCORE18V... ≥4,0Ah GBA 18V... ≥2,0Ah ProCORE18V... ≥4,0Ah GBA 18V... ≥2,0Ah ProCORE18V... ≥4,0Ah empfohlene Ladegeräte GAL 18... GAX 18V... GAL 36... GAL 18... GAX 18V... GAL 36... GAL 18... GAX 18V... GAL 36... A) abhängig vom verwendeten Akku B) eingeschränkte Leistung bei Temperaturen <0°C C) eingeschränkte Leistung mit GBA 18V... Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Geräusch-/Vibrationsinformation GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Geräuschemissionswerte ermittelt entsprechend EN60745‑2‑16. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel dB(A)

Schallleistungspegel dB(A)

Gehörschutz tragen! Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)12 | Deutsch GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN60745‑2‑16:

1,5 1,5 1,5 Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Akku u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen. Akku laden u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt. Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig auf. Akku einsetzen Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist. Akku entnehmen Zur Entnahme des Akkus drücken Sie die Akku-Entriege- lungstaste und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an. Der Akkuverfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstasteherausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Akku-Ladezustandsanzeige Hinweis: Nicht jeder Akku-Typ verfügt über eine Ladezu- standsanzeige. Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektro- werkzeuges möglich. Drücken Sie die Taste für die Ladezustandsanzeige oder , um den Ladezustand anzuzeigen. Dies ist auch bei abge- nommenem Akku möglich. Leuchtet nach dem Drücken der Taste für die Ladezustands- anzeige keine LED, ist der Akku defekt und muss ausge- tauscht werden. Der Akku-Ladezustand wird auch am User Interface ange- zeigt (siehe „Zustandsanzeigen“, Seite14). Akku-Typ GBA 18V... LED Kapazität Dauerlicht 3× grün 60–100% Dauerlicht 2× grün 30–60% Dauerlicht 1× grün 5–30% Blinklicht 1× grün 0–5% Akku-Typ ProCORE18V... LED Kapazität Dauerlicht 5× grün 80–100% Dauerlicht 4× grün 60–80% Dauerlicht 3× grün 40–60% Dauerlicht 2× grün 20–40% Dauerlicht 1× grün 5–20% Blinklicht 1× grün 0–5% 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsDeutsch | 13 Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Au- to liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Magazin bestücken (siehe Bilder A1−A4) u Entfernen Sie den Akku, bevor Sie Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerk- zeugs. Verwenden Sie nur original Bosch-Zubehör. Die Präzisi- onsteile des Elektrowerkzeugs wie Magazin, Mündung und Schusskanal sind auf Klammern, Nägel und Stifte von Bosch abgestimmt. Andere Hersteller verwenden andere Stahlqua- litäten und Abmessungen. Hinweis: Verwenden Sie nur Eintreibgegenständen, in der Tabelle „Technische Daten“ spezifiziert sind. Die Verwendung von unzulässigen Eintreibgegenständen kann das Elektrowerkzeug beschädigen und Verletzungen verursachen. Halten Sie das Elektrowerkzeug während des Bestückens des Magazins so, dass die Mündung (18) weder auf Ihren ei- genen Körper noch auf andere Personen gerichtet ist. – Reinigen Sie bei Bedarf den Magazinschieber (15) und stellen Sie sicher, dass das Magazin (14) nicht ver- schmutzt ist. – Schieben Sie einen passenden Nagelstreifen (20) in den T-Schlitz am Ende des Magazins (14). – Schieben Sie den Nagelstreifen soweit im Magazin nach vorne, bis der letzte Nagel vor der Magazinfeder (21) zu liegen kommt. Hinweis: Eine elektronische Überwachung erkennt, ob sich Nägel im Magazin befinden. Wenn die Auslösesicherung bei leerem Magazin durchgedrückt wird, wird kein Eintreibvor- gang ausgelöst. Leerschüsse werden somit verhindert. – Drücken Sie den vorgespannten Nagelmitnehmer (16) gegen den Magazinschieber (15) und ziehen Sie gleich- zeitig den Magazinschieber ganz bis ans Ende des Maga- zins (14). Hinweis: Der Magazinschieber muss sich ohne großen Kraft- aufwand (nur mit Fingerkraft) zurückschieben lassen. Ein verklemmter Magazinschieber hat folgende Auswirkungen: Der Nagel wird nicht ausgeschossen, der Nagel bleibt im Schusskanal hängen (siehe Verklemmung) oder der Nagel wird im falschen Winkel ausgeschossen. – Führen Sie den Magazinschieber (15) mit gedrücktem Nagelmitnehmer (16) vorsichtig nach vorn, bis der Nagel- mitnehmer über den letzten Nagel geschoben ist und schieben Sie dadurch den Nagelstreifen im Magazin ganz nach vorne. Hinweis: Lassen Sie den Magazinschieber nicht ungeführt zurückschnappen. Der Magazinschieber könnte dabei be- schädigt werden, und es besteht die Gefahr, dass Ihre Finger eingeklemmt werden. Betrieb Auslösesysteme Einzelauslösung mit Sicherungsfolge Bei diesem Auslösesystem muss zuerst die Auslösesiche- rung (2) fest auf das Werkstück gesetzt werden. Ein Ein- treibgegenstand wird erst dann ausgeschossen, wenn der Auslöser (6) gedrückt wird. Danach können weitere Eintreibvorgänge nur dann ausgelöst werden, wenn der Auslöser und die Auslösesicherung zuvor wieder in die Ausgangslage versetzt worden sind. Kontaktauslösung mit automatischer Rückkehr (GNH 18V-64-2 M, GNH 18V-64 MD) Bei diesem Auslösesystem muss zuerst der Auslöser (6) ge- drückt und in dieser Position gehalten werden. Anschließend muss die Auslösesicherung fest auf das Werkstück gesetzt werden, um den Eintreibgegenstand auszuschießen. Solan- ge der Auslöser (6) gedrückt wird, können weitere Eintreib- vorgänge durch erneutes Aufsetzen an anderer Stelle ausge- löst werden. Im Modus Kontaktauslösung kann ein Nagel auch mit Ein- zelauslösung eingetrieben werden. Inbetriebnahme Ein-/Ausschalten – Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (7). Das User Interface leuchtet auf. GNH 18V-64-2 M, GNH 18V-64 MD: Die Einzelauslö- sung ist aktiviert, die Anzeige Einzelauslösung (31) leuch- tet. – Zum Ausschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (7). Nägel ausschießen − Einzelauslösung – Schalten Sie das Elektrowerkzeug ein. – Setzen Sie die Mündung (18) oder ggf. den gummierten Werkstückschoner (1) fest auf das Werkstück auf, bis die Auslösesicherung (2) ganz eingedrückt ist. Das Arbeitslicht schaltet sich ein und der Motor startet. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)14 | Deutsch – Drücken Sie anschließend kurz den Auslöser (6) und las- sen Sie ihn wieder los. Dabei wird ein Nagel ausgeschossen. – Lassen Sie das Elektrowerkzeug vom Werkstück zurück- prallen. – Für einen weiteren Eintreibvorgang heben Sie das Elektrowerkzeug ganz vom Werkstück ab und setzen es an der nächsten gewünschten Stelle wieder fest auf. Nägel ausschießen − Kontaktauslösung (GNH 18V-64-2 M, GNH 18V-64 MD) – Schalten Sie das Elektrowerkzeug ein. – Aktivieren Sie die Kontaktauslösung, indem Sie kurz die Taste Mode (30) drücken. Die Anzeige Kontaktauslösung (32) leuchtet. – Halten Sie den Auslöser (6) gedrückt. Das Arbeitslicht schaltet sich ein und der Motor startet. – Setzen Sie die Mündung (18) oder ggf. den gummierten Werkstückschoner (1) fest auf das Werkstück auf, bis die Auslösesicherung (2) ganz eingedrückt ist. Dabei wird ein Nagel ausgeschossen. – Für einen weiteren Eintreibvorgang halten Sie weiterhin den Auslöser (6) gedrückt und heben das Elektrowerk- zeug ganz vom Werkstück ab. Setzen Sie es an der nächs- ten gewünschten Stelle wieder fest auf. – Wechseln Sie zur Einzelauslösung, indem Sie erneut die Taste Mode (30) drücken. Die Anzeige Einzelauslösung (31) leuchtet. User Interface (siehe Bilder B1–B2) GNH 18V-64-2 M, GNH 18V-64 MD: Das User Interface (10) dient zur Wahl des Arbeitsmodus und zur Zustandsan- zeige des Elektrowerkzeugs. GNH 18V-64-2: Das User Interface (10) dient zum Ein- und Ausschalten des Arbeitslichts und zur Zustandsanzeige des Elektrowerkzeugs. Zustandsanzeigen Zustandsanzeige Elektrowerkzeug (22) Farbe Bedeutung Lösung grün Elektrowerkzeug ist eingeschaltet und einsatzbe- reit.

gelb Ein Ereignis benötigt Ihre Aufmerksamkeit: Kriti- sche Temperatur, Akku ist fast leer oder Wartung steht bevor. – Elektrowerkzeug abkühlen lassen. – Akku tauschen bzw. laden. – Wartung durchführen lassen. rot Elektrowerkzeug ist nicht einsatzbereit. Grund: Elektrowerkzeug ist überhitzt, Akku ist leer oder mechanischer Fehler liegt vor. – Elektrowerkzeug abkühlen lassen. – Akku tauschen bzw. laden. – Wartung durchführen lassen. rot blinkend – Der zweite Schalter wurde zu früh gedrückt. – Der zweite Schalter wurde nicht innerhalb von 5 Sekunden gedrückt, das Gerät schaltet auto- matisch aus. – Schalter wurden in falscher Reihenfolge betä- tigt (z. B. Auslöser gedrückt bevor das Gerät in Modus Kontaktauslösung umgestellt hat) – Kurz warten, bis die Zustandsanzeige grün leuchtet. – Elektrowerkzeug ist wieder einsatzbereit. – Eintreibvorgang erneut durchführen und dabei richtige Betätigungsreihenfolge beachten. – GNH 18V-64-2 M, GNH 18V-64 MD: Über das User Interface das Auslösesystem ändern. Anzeige Akku-Ladezustand (23) Symbol Farbe Ladezustand – – 20-100% gelb 1-20% rot 0-1% Anzeige Wartung Symbol Farbe Bedeutung Lösung gelb Die planmäßige Wartung Stufe "niedrig" ist fällig. Kundendienst kontaktieren. gelb Die planmäßige Wartung Stufe "hoch" ist fällig. Kundendienst kontaktieren. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsDeutsch | 15 Drücken Sie die Taste Reset (26), um den Wartungszähler nach der Wartung zurückzusetzen. Arbeitslicht ein-/ausschalten (GNH 18V-64-2) Um das Arbeitslicht ein- oder auszuschalten, drücken Sie die Taste Arbeitslicht (27). Arbeitslicht ein-/ausschalten (GNH 18V-64-2 M, GNH 18V-64 MD) Das Arbeitslicht schaltet sich vor dem Eintreibvorgang auto- matisch ein und nach dem Eintreibvorgang automatisch aus. Arbeitshinweise Prüfen Sie vor jedem Arbeitsbeginn die einwandfreie Funkti- on der Sicherheits- und Auslöseeinrichtungen sowie den fes- ten Sitz aller Schrauben und Muttern. Trennen Sie ein defektes oder nicht einwandfrei arbeitendes Elektrowerkzeug sofort von der Energiezufuhr und kontaktie- ren Sie eine autorisierte Bosch-Kundendienststelle. Führen Sie keine unvorschriftsmäßigen Manipulationen am Elektrowerkzeug durch. Demontieren oder blockieren Sie keine Teile des Elektrowerkzeugs, wie z.B. die Auslösesiche- rung. Führen Sie keine „Notreparaturen“ mit ungeeigneten Mitteln durch. Das Elektrowerkzeug ist regelmäßig und sachgerecht zu warten. Vermeiden Sie jegliche Schwächung und Beschädigung des Elektrowerkzeugs, z.B. durch: – Einschlagen oder Eingravieren, – vom Hersteller nicht zugelassene Umbaumaßnahmen, – Führen an Schablonen, die aus hartem Material, z.B. Stahl, gefertigt sind, – Fallenlassen auf oder Schieben über den Fußboden, – Handhabung als Hammer, – jede Art von Gewalteinwirkung. Vergewissern Sie sich, was sich unter oder hinter Ihrem Werkstück befindet. Schießen Sie keine Nägel in Wände, De- cken oder Fußböden, wenn sich dahinter Personen befin- den. Die Nägel können das Werkstück durchschlagen und je- manden verletzen. Schießen Sie keinen Nagel auf einen bereits eingetriebenen Nagel. Dabei kann sich der Nagel verformen, die Nägel kön- nen sich verklemmen oder das Elektrowerkzeug kann sich unkontrolliert bewegen. Wird das Elektrowerkzeug bei kalten Umgebungsbedingun- gen eingesetzt, werden die ersten Nägel langsamer als üblich eingetrieben. Nachdem sich das Elektrowerkzeug während des Arbeitens erwärmt hat, ist eine normale Arbeitsge- schwindigkeit wieder möglich. Vermeiden Sie Leerschüsse, um den Verschleiß des Schlag- stempels zu vermindern. Schalten Sie bei längeren Arbeitspausen oder am Arbeitsen- de das Elektrowerkzeug aus, entnehmen Sie den Akku und entleeren Sie möglichst das Magazin. Magazin entleeren (siehe Bilder C1−C2) – Ziehen Sie den Magazinschieber (15) mit gedrücktem Na- gelmitnehmer (16) nach hinten, bis der Nagelmitnehmer den letzten Nagel freigibt und führen Sie dann den Maga- zinschieber vorsichtig nach vorne bis zum Anfang des Ma- gazins (14). Hinweis: Lassen Sie den Magazinschieber nicht ungeführt zurückschnappen. Der Magazinschieber könnte dabei be- schädigt werden, und es besteht die Gefahr, dass Ihre Finger eingeklemmt werden. – Drehen Sie das Elektrowerkzeug so, dass die Nägel im Magazin bis zur Magazinfeder (21) nach hinten rutschen. – Drücken Sie die Magazinfeder nieder und lassen Sie die Nägel am Nagelmitnehmer (16) vorbei aus dem Magazin (14) gleiten. Tiefenanschlag einstellen (siehe Bild D) Die Einschlagtiefe der Nägel kann mit dem Stellrad (5) ein- gestellt werden. – Entleeren Sie das Magazin (14). – Nägel werden zu tief eingeschossen: Um die Einschlagtiefe zu reduzieren, dre- hen Sie das Stellrad (5) in Richtung "–". – Nägel werden nicht tief genug einge- schossen: Um die Einschlagtiefe zu erhö- hen, drehen Sie das Stellrad (5) in Rich- tung "+". Über die Anzeige Tiefenanschlageinstellung (4) können Sie die Tiefenanschlageinstellung kontrollieren. – Bestücken Sie das Magazin wieder. – Testen Sie die neue Einschlagtiefe an einem Probewerk- stück. Wiederholen Sie gegebenfalls die Arbeitsschritte. Verklemmungen lösen (siehe Bilder E1−E2) Einzelne Nägel können sich im Schusskanal verklemmen. Sollte dies häufiger vorkommen, kontaktieren Sie eine auto- risierte Bosch-Kundendienststelle. Hinweis: Wenn der Schlagstempel nach dem Lösen der Ver- klemmung nicht mehr zurückfährt, kontaktieren Sie eine au- torisierte Bosch-Kundendienststelle. – Lassen Sie den Auslöser (6) los. – Schalten Sie das Elektrowerkzeug aus und entnehmen Sie den Akku (9). – Entleeren Sie das Magazin (14). – Drücken Sie den Spannhebel (3) nach unten, so dass sich der Schusskanal öffnen lässt. – Entfernen Sie den verklemmten Nagel. Verwenden Sie da- zu bei Bedarf eine Zange. – Schließen Sie den Schusskanal, hängen Sie den Bügel des Spannhebels (3) in die Haken am Schusskanal und drücken Sie dann den Spannhebel wieder nach oben. – Bestücken Sie das Magazin wieder. Werkstückschoner wechseln (siehe Bild F) Der Werkstückschoner (1) am Ende der Auslösesicherung (2) schützt das Werkstück, bis das Elektrowerkzeug für den Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)16 | Deutsch Eintreibvorgang richtig platziert ist. Der Werkstückschoner kann entfernt und ersetzt werden – Lassen Sie den Auslöser (6) los. – Schalten Sie das Elektrowerkzeug aus und entnehmen Sie den Akku (9). – Entleeren Sie das Magazin (14). – Ziehen Sie den Werkstückschoner von der Auslösesiche- rung. – Schieben Sie den neuen Werkstückschoner mit dem offe- nen Ende über die Auslösesicherung. Hinweis: Ein Ersatz-Werkstückschoner kann an der Obersei- te des Magazins (14) aufbewahrt werden. Schieben Sie dazu den Werkstückschoner in das Depot (12). Transport und Aufbewahrung Schalten Sie das Elektrowerkzeug zum Transportieren aus, insbesondere wenn Sie Leitern benutzen oder sich in unge- wohnter Körperhaltung fortbewegen. Tragen Sie das Elektrowerkzeug am Arbeitsplatz nur am Handgriff (19) und mit nicht betätigtem Auslöser (6). Bewahren Sie das Elektrowerkzeug immer vom Akku ge- trennt und an einem trockenen, warmen Ort auf. Wenn das Elektrowerkzeug längere Zeit nicht benutzt wer- den soll, überziehen Sie die Werkzeugteile aus Stahl mit ei- ner feinen Ölschicht. Dies verhindert die Anlagerung von Rost. Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Instandhaltungsplan – Reinigen Sie das Magazin (14). Entfernen Sie Plastik- oder Holzspäne, die sich während des Arbeitens im Maga- zin ansammeln können. Reinigen Sie das Elektrowerkzeug in regelmäßigen Abständen mit Hilfe von Druckluft. Maßnahme Begründung Ausführung Magazin (14) und Magazinschieber (15) reinigen. Verhindert, dass sich ein Nagel ver- klemmt. – Blasen Sie den Mechanismus des Ma- gazins/Magazinschiebers täglich mit Druckluft aus. Sicherstellen, dass die Auslösesicherung (2) ordnungsgemäß funktioniert. Fördert Ihre Arbeitssicherheit und einen effizienten Einsatz des Elektrowerk- zeugs. – Blasen Sie den Mechanismus der Aus- lösesicherung täglich mit Druckluft aus. Behebung von Störungen Problem Ursache Abhilfe Das Elektrowerkzeug ist nicht betriebs- bereit. Der Akku ist nicht aufgeladen oder der Akku ist defekt. – Laden Sie den Akku vollständig auf oder tauschen Sie den Akku aus. Der Akku ist nicht richtig eingesetzt. – Stellen Sie sicher, dass der Akku am Handgriff eingerastet ist. Die Temperatur des Akkus ist zu hoch oder zu niedrig. – Warten Sie bis der Akku (wieder) die optimale Betriebstemperatur er- reicht. Akku-Kontakte, Motor oder Hubmagnet sind verschmutzt oder defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Das Magazin (14) ist leer. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken (siehe Bil- der A1−A4)“, Seite13) Die Auslösesicherung (2) ist verbogen. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Die Elektronik ist defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsDeutsch | 17 Problem Ursache Abhilfe Das User Interface (10) ist defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Das Elektrowerkzeug ist betriebsbereit, aber es werden keine Nägel ausgeschos- sen. Möglicher Defekt von folgenden Bautei- len: – Auslöser (6) – Schlagstempel – Motor oder Treibriemen – Elektronik – Gummibänder – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Fremdkörper haben sich im Schussme- chanismus angesammelt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Fremdkörper haben sich in der Mündung (18) oder im Magazin (14) angesam- melt. – Reinigen Sie die Mündung (18) oder das Magazin (14). Ein Nagel hat sich im Schusskanal ver- klemmt. – Lösen Sie die Verklemmung. (siehe „Verklemmungen lösen (siehe Bilder E1−E2)“, Seite15) Der Magazinschieber (15) ist defekt. – Reinigen Sie bei Bedarf den Magazin- schieber (15) und stellen Sie sicher, dass das Magazin (14) nicht ver- schmutzt ist. Die Feder des Magazinschiebers ist zu schwach oder defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstän- de (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Techni- sche Daten“ spezifiziert sind. Das Magazin (14) ist leer. – Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken (siehe Bil- der A1−A4)“, Seite13) Die falsche Schussreihenfolge wird betä- tigt. – Eintreibvorgang erneut durchführen und dabei richtige Betätigungsreihen- folge beachten. – GNH 18V-64-2 M, GNH 18V-64 MD: Über das User Interface das Auslöse- system ändern. Die Nägel werden zu tief eingeschossen. Der Tiefenanschlag ist zu tief eingestellt. – Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefen- anschlag einstellen (siehe Bild D)“, Seite15) Der Puffer ist abgenutzt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Die Nägel werden nicht tief genug einge- schossen. Der Akku ist nicht aufgeladen oder der Akku ist defekt. – Laden Sie den Akku vollständig auf oder tauschen Sie den Akku aus. Eintreibgegenstände sind zu lang. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstän- de (Nägel, Klammern etc.) verwendet Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)18 | Deutsch Problem Ursache Abhilfe werden, die in der Tabelle „Techni- sche Daten“ spezifiziert sind. Der Tiefenanschlag ist zu hoch einge- stellt. – Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefen- anschlag einstellen (siehe Bild D)“, Seite15) Das Elektrowerkzeug überspringt Nägel oder hat einen zu großen Taktvorschub. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstän- de (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Techni- sche Daten“ spezifiziert sind. Die Feder des Magazinschiebers ist zu schwach oder defekt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Die Nägel verklemmen sich häufig im Schusskanal. Die verwendeten Eintreibgegenstände sind unzulässig. – Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstän- de (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Techni- sche Daten“ spezifiziert sind. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Die Nägel sind gealtert, der Klebstoff zwischen den Nägeln hat keine Haltekraft mehr. – Verwenden Sie einen neuen Nagel- streifen Die eingeschossenen Nägel sind verbo- gen. Der Schlagstempel ist beschädigt. – Kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Lassen Sie dort das Bauteil austauschen. Der Nagler wird für unzulässiges Material (z. B. Beton, Stein) verwendet. – Verwenden Sie den Nagler nur für zu- lässiges Material. (siehe „Bestim- mungsgemäßer Gebrauch“, Seite10) Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die empfohlenen Li-Ionen-Akkus unterliegen den Anforde- rungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsEnglish | 19 Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batte- rien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elek- tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio- nales Recht müssen nicht mehr gebrauchsfähige Elektro- werkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Bat- terien getrennt gesammelt und einer umweltgerechten Wie- derverwendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

°C –20...+50 –20...+50 –20...+50

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Akku-Nagler Sachnummer
