РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GNH 18V64 Professional BOSCH

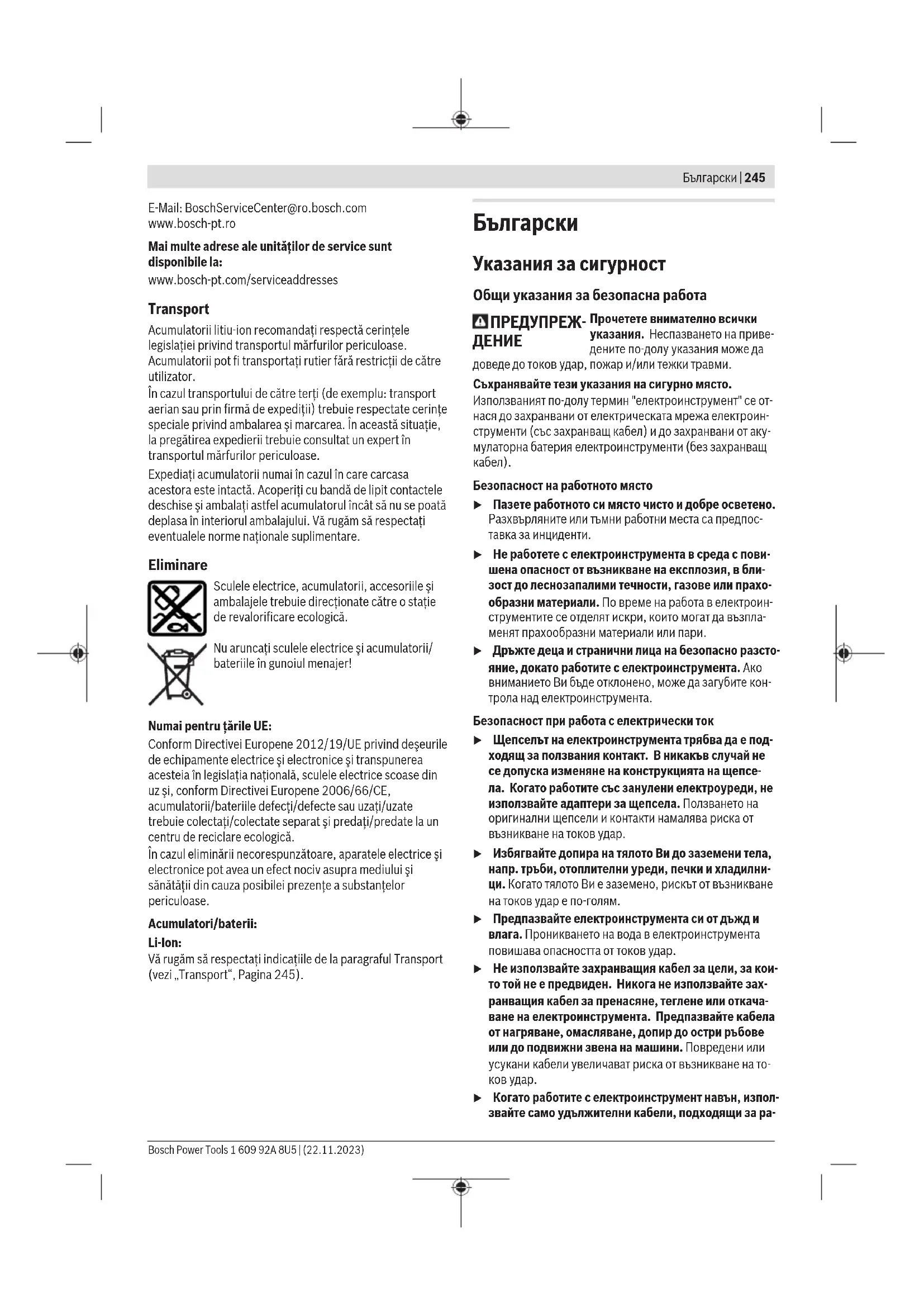

Указания за сигурност Общи указания за безопасна работа

Прочетете внимателно всички указания. Неспазването на приве- дените по‑долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)246 | Български бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата си, дре- хите и ръкавици на безопасно разстояние от въртя- щи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат зах- ванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да променяте настройките на електроинст- румента, да заменяте работни инструменти и до- пълнителни приспособления, както и когато про- дължително време няма да използвате електроинс- трумента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупе- ни или повредени детайли, които нарушават или из- менят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддър- жани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsБългарски | 247 u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Предупреждения за безопасност за такера u Винаги допускайте, че инструментът има пирони. Небрежното боравене с такера може да доведе до нео- чаквано изстрелване на пирони и персонално нараня-

u Не насочвайте инструмента към себе си или към ня- кой наблизо. Неочакваното активиране ще освободи пироните и ще причини нараняване. u Не активирайте инструмента докато не е плътно поставен към детайла. Ако инструментът не е в кон- такт с детайла, пиронът може да се отклони от вашата

u Разкачете инструмента от електрозахранването при блокиране на пирон в инструмента. Докато отс- транявате блокиран пирон, такерът може инцидентно да се активира, ако е включен. u Бъдете внимателни при изкарване на блокиран пи- рон. Механизмът може да е под натиск и пиронът да се изкара със сила при опит за освобождаване на бло-

u Не използвайте този такер за закрепване на елект- рически кабели. Той не е предназначен за инсталация на електрически кабели и може да повреди изолация- та на електрическите кабели и да причини електричес- ки удар или рискове от пожар. u Разкачете такера от електрозахранването при за- реждане и изкарване на пирони, регулирания или смяна на аксесоари. Такерът може да се активира ин- цидентно, ако е свързан към източник на електрозах- ранване, което може да доведе до персонално нараня-

u Внимавайте при боравене с пирони, особено при зареждане и изкарване. Пироните имат остри върхо- ве, които могат да доведат до персонално нараняване. u Пазете пръстите далеч от спусъка когато не използ- вате този такер и при придвижване от една работна позиция към друга. Неочакваното активиране ще из- кара пион, което може да доведе до персонално нара-

u Когато изпълнявате операция, при която съществу- ва опасност пиронът да засегне скрити под повърх- ността проводници под напрежение, дръжте такера само за електролизираните повърхности на ръкох- ватките. При контакт на пирон с проводник под напре- жение е възможно напрежението да се предаде по ме- талните детайли на такера и това да предизвика токов

u Дръжте такера със здравхват по време на работа. Неконтролираното отскачане на такера може да дове- де до неволно активиране, което може да доведе до персонално напрежение. u Дръжте всички части на тялото като ръце и крака и др. далеч от посоката на изстрелване на инструмен- та. Пиронът може да проникне през обработваемия детайл и през всеки обект зад него, което може да до- веде до персонално нараняване. u Когато използвате такера, пазете всички части на тялото като ръце и крака и др. далеч от зоната, къ- дето пироните се изстрелват в работния детайл. Пи- ронът може да се отклони и да излезе от обработвае- мия детайл, което може да доведе до персонално на-

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)248 | Български u Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпа- зена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Употреба по предназначение Електроинструментът е предназначен за забиване на пи- рони в дърво. Могат да се използват само предметите за забиване (пи- рони, скоби и др.), които са посочени в таблицата "Техни- чески данни". Указание: ЕЛектроинструментът не е предвиден за заби- ване на пирони в метал или бетон. GNH 18V-64-2 M, GNH 18V-64 MD: Моля, не използвай- те електроинструмента в режим на активиране на контакт с автоматично връщане докато работите на скеле, стълба или друга платформа и е нужна смяна на работната пози- ция. В такъв случай използвайте само режим на еднок- ратно активиране с обезопасяване. Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната

(1) Предпазител за обработваемия детайл (2) Предпазител срещу активиране (3) Затегателен лост за отваряне/затваряне на канала (4) Индикатор за регулиране на дълбочинния ограни-

(5) Колело за регулиране на дълбочинния ограничи-

(7) Пусков прекъсвач (8) Бутон за отключване на акумулаторната батерия (9) Акумулаторна батерия (10) Потребителски интерфейс (11) Работна лампа (12) Депо за съхранение на предпазителя за обработ- ваемия детайл (13) Кука за колан (14)

(15) Избутвач на пълнителя (16) Захващач на пирони (17) Визьор за индикатора за допълване (18) Изходен отвор (19) Ръкохватка (изолирана повърхност за захващане) (20) Лента с пирони

(21) Пружина на пълнителя Потребителски интерфейс (22) Екран на състоянието (23) Индикатор за акумулаторната батерия (24) Индикатор степен за поддръжка ниска (25) Индикатор степен за поддръжка висока (26) Бутон Reset GNH 18V-64-2: (27) Бутон работна светлина (28) Индикатор работна светлина "вкл" (29) Индикатор работна светлина "изкл" GNH 18V-64-2 M, GNH 18V-64 MD: (30) Бутон Mode (31) Индикатор единично активиране (32) Индикатор контактно активиране

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен такер GNH18V-64-2 GNH18V-64-2M GNH18V-64MD Каталожен номер 3601D821.. 3601D820.. 3601D822.. Номинално напрежение V= 18 18 18 Системи за активиране – Единично активиране с предпазител

1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsБългарски | 249 Акумулаторен такер GNH18V-64-2 GNH18V-64-2M GNH18V-64MD – Контактно активиране с ав- томатично връщане

Крепежен елемент – Вид Пневматични пирони Пневматични пирони Пирони с D-образна гла-

– Дължина mm 32–64 32–64 32–64 – Диаметър mm 1,6 1,6 1,8 ga 16 16 15 – Ъгъл 20° 20° 34° макс. капацитет на пълнителя 105 105 105 Размери (без акумулаторна ба-

– Височина mm 283 283 323 – Широчина mm 96 96 95 – Дължина с предпазител за обработваемия детайл mm 336 336 385 Тегло съгласно EPTA-Procedure01:2014

kg 3,3–4,3 3,3–4,3 3,5–4,5 Препоръчителна температура на околната среда при зареж-

при складиране °C –20...+50 –20...+50 –20...+50 съвместими акумулаторни ба-

GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... A) в зависимост от използваната акумулаторна батерия B) Ограничена мощност при температури <0 °C. C) Ограничена мощност с GBA 18V... Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac. Информация за излъчван шум и вибрации GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Стойностите на емисии на шум са установени съгласноEN60745‑2‑16. РавнищетоА на генерирания от електроинструмента шум обикновено е: Равнище на звуковото наляга-

Работете с шумозаглушители! Пълните стойности на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN60745‑2‑16:

1,5 1,5 1,5 Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Акумулаторна батерия u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Bosch продава акумулаторни инструменти и без акумула- торна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна бате- рия, можете да научите от опаковката. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба. Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване. Изваждане на акумулаторната батерия За изваждане на акумулаторната батерия натиснете буто- на за освобождаване и издърпайте акумулаторната бате- рия. При това не прилагайте сила. Акумулаторната батерияразполага с 2 степени на засто- поряване, с което се предотвратява изпадането й при на- тискане по невнимание на деблокиращия бутон. Когато акумулаторната батерия е поставена в електроинстру- мента, се придържа в нужната позиция от пружина. Индикатор за акумулаторната батерия Указание: Не всеки тип акумулаторна батерия разполага с индикатор за състоянието на зареждане. Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Състоянието на зареждане на акумулаторната батерия се показва и на потребителския интерфейс(вж. „Индикато- ри за състоянието“, Страница252). Акумулаторна батерия модел GBA 18V... Светодиод Капацитет Непрекъснато светене 3× зелено 60–100% Непрекъснато светене 2× зелено 30–60% Непрекъснато светене 1× зелено 5–30% Мигаща светлина 1× зелено 0–5% Акумулаторна батерия модел ProCORE18V... Светодиод Капацитет Непрекъснато светене 5× зелено 80–100% Непрекъснато светене 4× зелено 60–80% Непрекъснато светене 3× зелено 40–60% Непрекъснато светене 2× зелено 20–40% 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsБългарски | 251 Светодиод Капацитет Непрекъснато светене 1× зелено 5–20% Мигаща светлина 1× зелено 0–5% Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване.

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Зареждане на пълнителя (вж. фиг.A1−A4) u Сваляйте акумулаторната батерия преди извърш- ване на настройки по уреда, смяна на аксесоари или оставяне на електроинструмента. Тази предпаз- на мярка предотвратява неволното включване на електроинструмента. Използвайте само оригиналниBosch принадлежности. Прецизните части на електроинструмента като пълнител, изходен отвор и канал са съгласувани за скобите, пиро- ните и щифтовете наBosch. Други производители изпол- зват различни марки стомана и класове на точност на

Указание: Използвайте само предмети за забиване, кои- то са посочени в таблицата "Технически данни". Използването на неразрешени предмети за забиване мо- же да повреди електроинструмента и да причини нараня-

Дръжте електроинструмента по време на зареждане на пълнителя така, че изходният отвор(18) да не е насочен нито към Вашето тяло, нито към други хора. – При нужда почистете избутвача на пълнителя(15) и се уверете, че пълнителят(14) не е замърсен. – Вкарайте подходяща лента с пирони(20) в Т-образния отвор в края на пълнителя(14). – Вкарайте лентата с пирони в пълнителя дотолкова нап- ред, че последният пирон да застане пред пружината на пълнителя(21). Указание: Електронното следене разпознава дали в пъл- нителя има телчета. Ако предпазителят срещу активира- не се натисне при празен пълнител, няма да се активира процес на забиване. Така се предотвратяват празните из-

– Натиснете предварително обтегнатия захващач на пирони(16) към избутвача на пълнителя(15) и същев- ременно изтеглете избутвача на пълнителя докрай в края на пълнителя(14). Указание: Избутвачът на пълнителя трябва да се избутва назад без голямо усилие (само с пръст). Блокиралият из- бутвач на пълнителя има следните влияния: Телчето не се изстрелва, телчето остава в канала (вж. Блокиране) или телчето се изстрелва под грешен ъгъл. – Внимателно прекарайте напред избутвача на пълнителя(15) с натиснат захващач на пирони(16) докато захващачът не се избута над посления пирон и така избутайте докрай напред лентата с пирони в пъл-

Указание: Не оставяйте избутвача на пълнителя да се връща обратно самостоятелно. Избутвачът на пълнителя може да се повреди и има опасност от захващане на пръстите ви.

Системи за активиране Единично активиране с предпазител При тази система за активиране първо трябва предпази- телят срещу активиране(2) да се постави здраво върху обработвания детайл. Предметът за забиване се изстрел- ва едва след натискане на спусъка(6). След това можете да активирате други процеси по заби- ване само ако спусъкът и предпазителят срещу активира- не преди това са преместени в изходно положение. Контактно активиране с автоматично връщане (GNH 18V-64-2 M, GNH 18V-64 MD) При тази система за активиране трябва първо да се натис- не спусъкът(6) и да се задържи в тази позиция. След това предпазителят срещу активиране трябва да се постави здраво върху обработваемия детайл, за да се изстреля предметът за забиване. Докато спусъкът(6) е натиснат може да се извършват други забивания чрез повторно поставяне на друго място. В режим Контактно активиране пирон може да се забие и с единично активиране. Пускане в експлоатация Включване/изключване – За включване на електроинструмента натиснете пус- ковия прекъсвач(7). Потребителският интерфейс светва. GNH 18V-64-2 M, GNH 18V-64 MD: Единичното акти- виране е активирано, индикаторът за единично активиране(31) свети. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)252 | Български – За изключване на електроинструмента натиснете пус- ковия прекъсвач(7). Изкарване на телчета − единично активиране – Включете електроинструмента. – Поставете изходния отвор(18) или респ. гумирания предпазител за обработваемия детайл(1) здраво вър- ху обработвания детайл докато предпазителят срещу активиране(2) не се притисне навътре докрай. Работната светлина се включва и моторът стартира. – След това за кратко натиснете спусъка(6) и го пуснете

Така се изстрелва пирон. – Оставете електроинструмента да се отблъсне от обрат- бования детайл. – За последващ процес на забиване повдигнете докрай електроинструмента от обработвания детайл и го пос- тавете на следващото желано място. Изкарване на пирони − контактно активиране (GNH 18V-64-2 M, GNH 18V-64 MD) – Включете електроинструмента. – Активирайте контактното активиране като за кратко натиснете бутона Mode(30). Индикаторът за контактно активиране(32) светва. – Задръжте спусъка(6) натиснат. Работната светлина се включва и моторът стартира. – Поставете изходния отвор(18) или респ. гумирания предпазител за обработваемия детайл(1) здраво вър- ху обработвания детайл докато предпазителят срещу активиране(2) не се притисне навътре докрай. Така се изстрелва пирон. – За допълнителен процес по забиване продължете да натискате спусъка(6) и повдигнете електроинстру- мента докрай от обработваемия детайл. Поставете го на следващото желано място. – Сменете на единично активиране като отново натисне- те бутона Mode(30). Индикаторът за единично активиране(31) светва. User Interface (вж.фиг.B1–B2) GNH 18V-64-2 M, GNH 18V-64 MD: Потребителският интерфейс(10) служи за избиране на работния режим, както и за индикация на състоянието на електроинстру-

GNH 18V-64-2: Потребителският интерфейс(10) служи за включване и изключване на работната светлина и за индикация на състоянието на електроинструмента. Индикатори за състоянието Индикация за състояние на електроинструмента (22) Цвят Значение Решение зелен Електроинструментът е включен и готов за ра-

жълт Събитие налага Вашето внимание; Критична температура, акумулаторната батерия е почти изтощена или предстои поддръжка. – Оставете електроинструмента да се охлади. – Заменете, респ. заредете акумулаторната

– Осигурете извършване на поддръжка. червен Електроинструментът не е готов за употреба. Причина: Електроинструментът е прегрял, аку- мулаторната батерия е изтощена или е налице механична грешка. – Оставете електроинструмента да се охлади. – Заменете, респ. заредете акумулаторната

– Осигурете извършване на поддръжка. Мигащ в червено – Вторият прекъсвач е натиснат твърде рано. – Вторият прекъсвач не е натиснат в рамките на 5 секунди, уредът се изключва автома-

– Прекъсвачите са натиснати в грешна после- дователност (напр. спусъкът е натиснат пре- ди уредът да е превключване в режим Кон- тактно активиране) – Изчакайте малко докато индикаторът за със- тояние светне в зелено. – Електроинструментът отново е готов за упот-

– Извършете отново процеса на забиване и при това съблюдавайте правилната последо- вателност на задействане. – GNH 18V-64-2 M, GNH 18V-64 MD: Чрез потребителския интерфейс променете сис- темата за активиране. Светодиод за степента на зареденост на акумулаторната батерия (23) Символ Цвят Степен на зареденост – – 20-100% жълт 1-20% 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsБългарски | 253 Светодиод за степента на зареденост на акумулаторната батерия (23) Символ Цвят Степен на зареденост червен 0-1% Индикатор поддръжка Символ Цвят Значение Решение жълт Време е за планирана поддръжка степен "ниска". Обърнете се към оторизиран сервиз. жълт Време е за планирана поддръжка степен "висока". Обърнете се към оторизиран сервиз. Натиснете бутона Reset(26), за да нулирате брояча за поддръжка след поддръжката. Включване/изключване на работната светлина (GNH 18V-64-2) За да включвате или изключвате работната светлина, на- тиснете бутона за работна светлина(27). Включване/изключване на работната светлина (GNH 18V-64-2 M, GNH 18V-64 MD) Работната светлина се включва автоматично преди про- цеса на забиване и след процеса автоматично се изклющ-

Указания за работа Проверявайте преди всяко начало на работата безупреч- ното функциониране на предпазните и активиращи съо- ръжения, както и стабилното положение на всички винто- ве и гайки. Веднага разкачете дефектния или работещият с пробле- ми електроинструмент от енергозахранването и се свър- жете с оторизиран клиентски сервиз на Bosch. Не извършвайте манипулации по електроинструмента, които не са предписани. Не демонтирайте или блокирай- те части от електроинструмента, като напр. предпазителя срещу активиране. Не извършвайте "аварийни ремонти" с неподходящи средства. Електроинструментът трябва да се поддържа редовно и професионално. Избягвайте всякакво отслабване и повреда на електроин- струмента, напр. чрез: – щамповане или гравиране, – неразрешени от производителя мерки по преоборуд-

– водене по шаблони, които са направени от твърд мате- риал, напр. стомана, – изпускане върху или влачене по пода, – използване като чук, – всякакъв вид действие с упражняване на сила. Проверявайте какво има под или зад Вашия обработваем детайл. Не изстрелвайте пирони в стени, тавани или по- дове, ако зад тях има хора. Пироните могат да преминат през детайла и да наранят някого. Не изстрелвайте приони върху вече забити пирони. При това пиронът може да се деформира, пироните могат да се заклещят или електроинструментът да се премести не- контролирано. Ако електроинструментът се използва при студени усло- вия на околната среда, първите пирони ще се забият по- бавно от обичайното. След като електроинструментът се е загрял при работа, отново ще е възможна нормалната скорост на работа. За да избегнете преждевременното износване на тласка- ча, избягвайте да предизвиквате изстрели без поставени скоби или пирони. При дълги работни паузи или в края на работата изключ- вайте електроинструмента, изваждайте акумулаторната батерия и изпразвайте по възможност пълнителя. Изпразване на пълнителя (вж. фиг.C1−C2) – Изтеглете избутвача на пълнителя(15) с притиснат захващач на пирони(16) назад докато захващачът не освободи последния пирон и след това внимателно прекарайте избутвача напред до началото на пълнителя(14). Указание: Не оставяйте избутвача на пълнителя да се връща обратно самостоятелно. Избутвачът на пълнителя може да се повреди и има опасност от захващане на пръстите ви. – Завъртете електроинструмента така, че пироните в пълнителя да се плъзнат назад до пружината на пълнителя(21). – Притиснете пружината на пълнителя и оставете пиро- ните да се плъзнат покрай захващача на пирони(16) извън пълнителя(14). Регулиране на дълбочинен ограничител (вж. фиг.D) Дълбочината на забиване на пироните може да се регули- ра с колелото за регулиране(5). – Изпразнете пълнителя(14). – Телчетата се забиват твърде дълбо- ко: За редуциране на дълбочината на забиване, завъртете колелото за регулиране(5) по посока "–". Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)254 | Български – Телчетата не се забиват достатъчно дълбоко: За увеличаване на дълбочи- ната на забиване, завъртете колелото за регулиране(5) по посока "+". През индикатора за регулиране на дълбочинния ограничител(4) можете да контролирате настройката на ограничителя на дълбочина. – Заредете пълнителя отново. – Тествайте новата дълбочина на забиване върху пробен

Повторете при нужда работните стъпки. Освобождаване на заклещвания (вж. фиг.E1−E2) Отделни пирони могат да се заклещят в канала. Ако това се случва често, свържете се с оторизиран клиентски сервиз на Bosch. Указание: Ако ударната щампа след освобождаване на заклещването вече не се връща назад, свържете се с ото- ризиран клиентски сервиз на Bosch. – Отпуснете спусъка(6). – Изключете електроинструмента и извадете акумула- торната батерия(9). – Изпразнете пълнителя(14). – Натиснете затегателния лост(3) надолу, така че кана- лът да се отвори. – Отстранете заклещения пирон. Използвайте за тази цел при нужда клещи. – Затворете канала, окачете скобата на затегателния лост(3) в куките върху канала и след това отново при- тиснете нагоре затегателния лост. – Заредете пълнителя отново. Смяна на предпазителя за обработваемия детайл (вж. фиг.F) Предпазителят за обработваемия детайл(1) в края на предпазителя срещу активиране(2) защитава детайла докато електроинструментът не се постави правилно за процеса на забиване. Предпазителят за обработваемия детайл може да се сваля и сменя – Отпуснете спусъка(6). – Изключете електроинструмента и извадете акумула- торната батерия(9). – Изпразнете пълнителя(14). – Изтеглете предпазителя за обработваемия детайл от предпазителя срещу активиране. – Избутайте новия предпазител за обработваемия де- тайл с отворения край върху предпазителя срещу акти-

Указание: Резервен предпазител за обработваемия де- тайл може да се съхранява от горната страна на пълнителя(14). За целта избутайте предпазителя за об- работваемия детайл в депото(12). Транспортиране и съхранение Изключете електроинструмента за транспортиране, по- специално при използване на стълби или придвижване в нетипично положение на тялото. Носете електроинструмента на работното място само за ръкохватката(19) и с ненатиснат спусък(6). Съхранявайте електроинструмента винаги без акумула- торна батерия и на сухо и топло място. Ако електроинструментът няма да се използва за по-дъл- го време, покривайте с фин слой масло частите от стома- на. Това предотвратява ръждата. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. План за поддръжка – Почистете пълнителя(14). Отстранете пластмасовите или дървени стружки, които могат да се събират при работа в пълнителя. Редовно почиствайте електроинс- трумента, като го продухвате със сгъстен въздух. Мярка Основание Изпълнение Почистване на пълнителя(14) и избут- вача на пълнителя(15). Не позволява блокиране на пирон. – Ежедневно обдухвайте механизма на пълнителя/избутвача със сгъстен

Уверявайте се, че предпазителят сре- щу активиране(2) функционира пра-

Подпомага Вашата безопасност при работа и ефективното използване на електроинструмента. – Обдухвайте механизма на предпа- зителя срещу активиране ежеднев- но със сгъстен въздух. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsБългарски | 255 Отстраняване на повреди Проблем Причина Помощ Електроинструментът не е готов за ра-

Акумулаторната батерия не е заредена или е дефектна. – Заредете докрай акумулаторната батерия или я сменете. Акумулаторната батерия не е правил- но поставена. – Уверете се, че акумулаторната бате- рия е фиксирана върху ръкохватка-

Температурата на акумулаторната ба- терия е твърде висока или твърде нис-

– Изчакайте докато акумулаторната батерия (отново) достигне оптимал- на работна температура. Акумулаторните контакти, моторът или подемният магнит са замърсени или

– Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Пълнителят(14) е празен. – Заредете пълнителя отново. (вж. „ Зареждане на пълнителя (вж. фиг.A1−A4)“, Страница251) Предпазителят срещу активиране(2) е

– Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Електрониката е дефектна. – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Потребителският интерфейс(10) е де-

– Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Електроинструментът е готов за рабо- та, но не се изстрелват пирони. Възможен дефект на следните компо-

– Спусък(6) – Ударна щампа – Мотор или задвижващ ремък – Електроника – Гумени ленти – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Чужди тела са се събрали в изстрелва- щия механизъм. – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Чужди тела са се събрали в изходния отвор(18) или в пълнителя(14). – Почистете изходния отвор(18) или пълнителя(14). Пирон се е заклещил в канала. – Разхлабете заклещването. (вж. „Ос- вобождаване на заклещвания (вж. фиг.E1−E2)“, Страница254) Избутвачът на пълнителя(15) е дефек-

– При нужда почистете избутвача на пълнителя(15) и се уверете, че пълнителят(14) не е замърсен. Пружината на избутвача на пълнителя е твърде слаба или дефектна. – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Използваните предмети за забиване са неразрешени. – Използвайте само оригинални при- надлежности. Могат да се използват само предметите за забиване (пиро- ни, скоби и др.), които са посочени в таблицата "Технически данни". Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)256 | Български Проблем Причина Помощ Пълнителят(14) е празен. – Заредете пълнителя отново. (вж. „ Зареждане на пълнителя (вж. фиг.A1−A4)“, Страница251) Грешната последователност на из- стрелване се задейства. – Извършете отново процеса на заби- ване и при това съблюдавайте пра- вилната последователност на за-

– GNH 18V-64-2 M, GNH 18V-64 MD: Чрез потребителския интерфейс променете системата за активира-

Пироните се забиват твърде дълбоко. Дълбочинният ограничител е настроен твърде дълбоко. – Настройте дълбочинния ограничи- тел на желаната дълбочина. (вж. „Регулиране на дълбочинен ограни- чител (вж. фиг.D)“, Страница253) Буферът е износен. – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Пироните не се забиват твърде дълбо-

Акумулаторната батерия не е заредена или е дефектна. – Заредете докрай акумулаторната батерия или я сменете. Предметите за забиване са твърде дъл-

– Използвайте само оригинални при- надлежности. Могат да се използват само предметите за забиване (пиро- ни, скоби и др.), които са посочени в таблицата "Технически данни". Дълбочинният ограничител е настроен твърде високо. – Настройте дълбочинния ограничи- тел на желаната дълбочина. (вж. „Регулиране на дълбочинен ограни- чител (вж. фиг.D)“, Страница253) Електроинструментът прескача прио- ни или има твърде голям ходово пре-

Използваните предмети за забиване са неразрешени. – Използвайте само оригинални при- надлежности. Могат да се използват само предметите за забиване (пиро- ни, скоби и др.), които са посочени в таблицата "Технически данни". Пружината на избутвача на пълнителя е твърде слаба или дефектна. – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

Пироните се заклещват често в канала. Използваните предмети за забиване са неразрешени. – Използвайте само оригинални при- надлежности. Могат да се използват само предметите за забиване (пиро- ни, скоби и др.), които са посочени в таблицата "Технически данни". – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Пироните са остарели, лепилото меж- ду кламерите вече няма захващаща си-

– Използвайте нова лента с пирони Изстрелваните пирони са огънати. Ударната щампа е повредена. – Обърнете се към оторизиран сервиз за електроинструменти на Bosch. Там осигурете смяна на компонен-

1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsМакедонски | 257 Проблем Причина Помощ Такерът се използва за неразрешен материал (напр. бетон, камък). – Използвайте такера само за разре- шен материал. (вж. „Употреба по предназначение“, Страница248) Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспорти- ране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска ди- ректива 2006/66/EО повредени или изхабени обикнове- ни или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях су-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница257).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен
