INSTRUKCJA OBSŁUGI GNH 18V64 Professional BOSCH

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: +903223599710 -3521379 Fax: +903223591323 E-mail: isiklar@isiklarelektrik.com Diğer servis adreslerini şurada bulabilirsiniz: www.bosch-pt.com/serviceaddresses Nakliye Önerilen Lityum İyon aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır. Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB ülkeleri için: Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir. Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir. Aküler/bataryalar: Lityum iyon: Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa150). Polski Wskazówki bezpieczeństwa Ogólne zasady bezpieczeństwa podczas pracy z elektronarzędziami OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia i wskazówki. Nieprze- strzeganie poniższych ostrzeżeń i wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub po- ważnych obrażeń ciała. Należy zachować wszystkie ostrzeżenia i wskazówki dla dalszego zastosowania. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsPolski | 151 Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za- silanych energią elektryczną z sieci (z przewodem zasilają- cym) i do elektronarzędzi zasilanych akumulatorami (bezprzewodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie- czy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon py- łów lub oparów. u Podczas użytkowania elektronarzędzia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdo- wały się w bezpiecznej odległości. Czynniki rozprasza- jące mogą spowodować utratę kontroli nad elektronarzę- dziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi- kować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki ilodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycz- nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze- suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i rucho- mych części urządzenia. Uszkodzone lub splątane prze- wody zwiększają ryzyko porażenia prądem elektrycznym. u W przypadku pracy elektronarzędziem na wolnym po- wietrzu, należy używać przewodu przedłużającego, przeznaczonego do zastosowań zewnętrznych. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektrona- rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronne- go różnicowoprądowego zmniejsza ryzyko porażenia prą- dem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę- dziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi pod- czas pracy może grozić bardzo poważnymi obrażeniami ciała. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Noszenie osobistego wyposa- żenia ochronnego – maski przeciwpyłowej, obuwia zpo- deszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zasto- sowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesie- niem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozy- cji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniaz- da sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków. u Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione wruchomych czę- ściach urządzenia, mogą spowodować obrażenia ciała. u Należy unikać nienaturalnych pozycji przy pracy. Na- leży dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapano- wać nad elektronarzędziem w nieprzewidzianych sytu- acjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, ubranie i rękawice należy trzymać zdaleka od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwyco- ne przez ruchome części. u Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upew- nić się, że są one podłączone i są prawidłowo stosowa- ne. Użycie systemu odsysania pyłu może zmniejszyć za- grożenie zdrowia związane z emisją pyłu. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elek- tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe- Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)152 | Polski go i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro- narzędzia. u Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektrona- rzędzia w rękach nieprzeszkolonego użytkownika są nie- bezpieczne. u Konieczna jest należyta konserwacja elektronarzę- dzia. Należy kontrolować, czy ruchome części urzą- dzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. u Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na- leży używać zgodnie z ich instrukcjami oraz uwzględ- niać warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowa- dzić do niebezpiecznych sytuacji. Obsługa i konserwacja elektronarzędzi akumulatorowych u Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przy- padku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. u Elektronarzędzi należy używać wyłącznie z przezna- czonymi do nich akumulatorami. Użycie innych akumu- latorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem. u Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, mone- ty, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie sty- ków akumulatora. Zwarcie pomiędzy stykami akumula- tora może spowodować oparzenia lub pożar. u Przechowywanie lub użytkowanie akumulatora w nie- odpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę wo- dą. W przypadku dostania się elektrolitu do oczu, na- leży dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnie- nia skóry lub oparzenia. Serwis u Prace serwisowe przy elektronarzędziu mogą być wy- konywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. Gwaran- tuje to bezpieczną eksploatację elektronarzędzia. Wskazówki dotyczące bezpieczeństwa pracy z gwoździarkami u Zawsze należy mieć świadomość, że w urządzeniu mo- gą znajdować się gwoździe. Nieostrożne postępowanie z gwoździarką może skutkować nieoczekiwanym uwolnie- niem gwoździ i obrażeniami ciała. u Nie wolno kierować urządzenia w swoją stronę ani w stronę innych osób znajdujących się w pobliżu. Nie- oczekiwane uruchomienie urządzenia może spowodować uwolnienie gwoździ i doprowadzić do obrażeń ciała. u Nie wolno uruchamiać urządzenia, dopóki nie zostanie ono przyłożone do powierzchni. Jeżeli urządzenie nie ma kontaktu z powierzchnią materiału, gwóźdź może zo- stać wbity w innym miejscu, niż to zostało zaplanowane. u W przypadku zablokowania gwoździa w urządzeniu na- leży odłączyć je od źródła zasilania. W przeciwnym ra- zie, podczas wyjmowania zablokowanego gwoździa, pod- łączona do źródła zasilania gwoździarka mogłaby zostać przypadkowo uruchomiona. u Podczas wyjmowania zablokowanego gwoździa należy zachować ostrożność. Mechanizm może znajdować się pod ciśnieniem i podczas próby usunięcia blokady gwóźdź może zostać uwolniony z dużą siłą. u Tej gwoździarki nie wolno używać do mocowania prze- wodów elektrycznych. Nie jest on przeznaczony do mo- cowania przewodów elektrycznych i może uszkodzić izo- lację przewodów, grożąc porażeniem prądem elektrycz- nym lub pożarem. u Przed przystąpieniem do załadowania i rozładowania gwoździ, przed zmianą nastaw lub wymianą osprzętu należy odłączyć gwoździarkę od źródła zasilania. Pod- łączona do źródła zasilania gwoździarka mogłaby zostać przypadkowo uruchomiona, co może doprowadzić do ob- rażeń ciała. u Posługując się gwoździami, zwłaszcza podczas ich ła- dowania i rozładowywania, należy zachować ostroż- ność. Gwoździe są ostro zakończone, co może doprowa- dzić do obrażeń ciała. u Podczas przerw w pracy oraz podczas przenoszenia urządzenia w inne miejsce należy trzymać palce z dala od wyzwalacza. Niespodziewane naciśnięcie wyzwalacza spowoduje uwolnienie gwoździa, co może doprowadzić do obrażeń ciała. u Podczas wykonywania prac, przy których gwóźdź mógłby natrafić na ukryte przewody elektryczne, gwoździarkę należy trzymać wyłącznie za izolowane powierzchnie.Kontakt gwoździa z przewodem elektrycz- nym pod napięciem może spowodować przekazanie na- pięcia na nieizolowane części metalowe gwoździarki, gro- żąc porażeniem prądem elektrycznym. u W czasie pracy należy mocno trzymać gwoździarkę. Niekontrolowany odrzut gwoździarki może spowodować 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsPolski | 153 przypadkowe uruchomienie i doprowadzić do obrażeń ciała. u Wszystkie części ciała, m.in. ręce i nogi, należy trzy- mać z dala od kierunku uwalniania gwoździ z urządze- nia. Gwóźdź może przebić nie tylko obrabiany element, ale także przedmioty znajdujące się za nim, co może do- prowadzić do obrażeń ciała. u Podczas pracy z gwoździarką wszystkie części ciała, m.in. ręce i nogi, należy trzymać z dala od obszaru wbijania gwoździ w obrabiany element. Gwóźdź może wygiąć się i przebić obrabiany element na wylot, co może doprowadzić do obrażeń ciała. u Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo- kalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. u W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpie- nia oparów. Akumulator może się zapalić lub wybuch- nąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. u Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. u Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecz- nieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie- przestrzeganie wskazówek dotyczących bez- pieczeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie jest przeznaczone do wbijania gwoździ w drewnie. Można używać wyłącznie elementów mocujących (gwoździ, zszywek itp.) wymienionych w tabeli „Dane techniczne”. Wskazówka: Elektronarzędzie nie jest przeznaczone do wbi- jania gwoździ w metalu lub betonie. GNH 18V-64-2 M, GNH 18V-64 MD: Podczas pracy na rusztowaniu, drabinie lub innego rodzaju platformie, gdy wy- magana jest zmiana pozycji roboczej, nie należy używać elek- tronarzędzia w trybie strzału kontaktowego z funkcją auto- matycznego powrotu. W takim przypadku należy używać try- bu strzału pojedynczego z funkcją zabezpieczenia. Przedstawione graficznie komponenty Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie gra- ficznej. (1) Stopka ochronna (2) Zabezpieczenie przed strzałem (3) Dźwignia mocująca do otwierania/zamykania kanału wylotowego (4) Wskaźnik ustawienia ogranicznika głębokości (5) Pokrętło do regulacji ogranicznika głębokości (6) Wyzwalacz (7) Włącznik/wyłącznik (8) Przycisk odblokowujący akumulator (9) Akumulator (10) Interfejs użytkownika (11) Oświetlenie robocze (12) Miejsce do przechowywania stopki ochronnej (13) Hak do paska (14) Magazynek (15) Suwak magazynka (16) Zabierak gwoździ (17) Okienko wskaźnika konieczności uzupełnienia maga- zynka (18) Wylot (19) Rękojeść (powierzchnia izolowana) (20) Gwoździe (wkład)

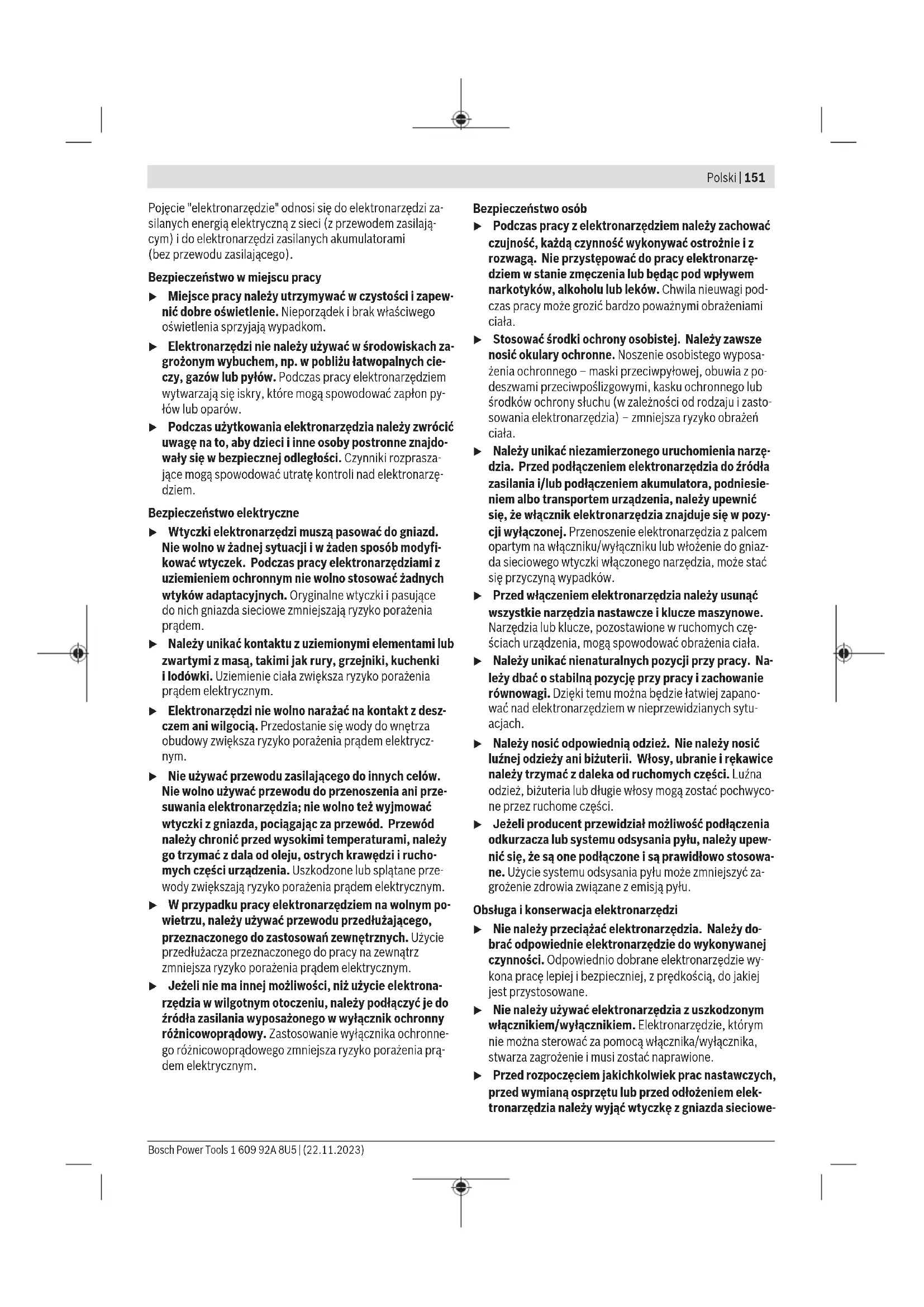

(21) Sprężyna magazynka Interfejs użytkownika (22) Wskazanie stanu elektronarzędzia (23) Wskazanie stanu naładowania akumulatora (24) Wskazanie poziomu konserwacji (niski) (25) Wskazanie poziomu konserwacji (wysoki) (26) Przycisk resetowania GNH 18V-64-2: (27) Przycisk oświetlenia roboczego (28) Wskazanie oświetlenia roboczego „włączone” (29) Wskazanie oświetlenia roboczego „wyłączone” GNH 18V-64-2 M, GNH 18V-64 MD: Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)154 | Polski (30) Przycisk trybu (31) Wskazanie strzału pojedynczego (32) Wskazanie strzału kontaktowego

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt- kowania nie wchodzi w standardowy zakres dostawy. Kom- pletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu. Dane techniczne Gwoździarka akumulatorowa GNH18V-64-2 GNH18V-64-2M GNH18V-64MD Numer katalogowy 3601D821.. 3601D820.. 3601D822.. Napięcie znamionowe V= 18 18 18 Systemy wyzwalania strzału – strzał pojedynczy z funkcją zabezpieczenia

– strzał kontaktowy z funkcją automatycznego powrotu

Element mocujący – typ gwoździe z łbem spęcz- nionym gwoździe z łbem spęcz- nionym gwoździe z łbem typu D – długość mm 32–64 32–64 32–64 – średnica mm 1,6 1,6 1,8 ga 16 16 15 – kąt 20° 20° 34° Maks. pojemność magazynka 105 105 105 Wymiary (bez akumulatora) – wysokość mm 283 283 323 – szerokość mm 96 96 95 – długość ze stopką ochronną mm 336 336 385 Waga zgodnie z EPTA-Procedure01:2014

kg 3,3–4,3 3,3–4,3 3,5–4,5 Zalecana temperatura otoczenia podczas ładowania °C 0...+35 0...+35 0...+35 Dopuszczalna temperatura oto- czenia podczas pracy B)C) i pod- czas przechowywania °C –20...+50 –20...+50 –20...+50 Kompatybilne akumulatory GBA18V... ProCORE18V... GBA18V... ProCORE18V... GBA18V... ProCORE18V... Zalecane akumulatory GBA18V... ≥2,0Ah ProCORE18V... ≥4,0Ah GBA18V... ≥2,0Ah ProCORE18V... ≥4,0Ah GBA18V... ≥2,0Ah ProCORE18V... ≥4,0Ah Zalecane ładowarki GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... A) W zależności od zastosowanego akumulatora B) Ograniczona wydajność w przypadku temperatur <0°C. C) Ograniczona wydajność z akumulatorem GBA 18V... Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac. Informacje o emisji hałasu i drgań GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Wartości pomiarowe emisji hałasu zostały określone zgodnie zEN60745‑2‑16. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsPolski | 155 GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Określony wg skaliA typowy poziom hałasu emitowanego przez elektronarzędzie wynosi: Poziom ciśnienia akustycznego dB(A)

Poziom mocy akustycznej dB(A)

Niepewność pomiaruK dB

Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaruK oznaczone zgodnie zEN60745‑2‑16:

1,5 1,5 1,5 Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną proce- durą pomiarową i mogą zostać użyte do porównywania elek- tronarzędzi. Można ich także użyć do wstępnej oceny pozio- mu drgań i poziomu emisji hałasu. Podany poziom drgań i poziom emisji hałasu jest reprezenta- tywny dla podstawowych zastosowań elektronarzędzia. Je- żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha- łasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowo- dować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, ma- jące na celu ochronę osoby obsługującej przed skutkami eks- pozycji na drgania, np.: konserwacja elektronarzędzia i na- rzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy. Akumulator u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Bosch sprzedaje elektronarzędzia akumulatorowe także w wersji bez akumulatora. Informacja o tym, czy w zakres do- stawy elektronarzędzia wchodzi akumulator, znajduje się na opakowaniu. Ładowanie akumulatora u Należy stosować wyłącznie ładowarki wyszczególnio- ne w danych technicznych. Tylko te ładowarki dostoso- wane są do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego. Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jo- nowe są częściowo naładowane. Aby zagwarantować wyko- rzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator. Wkładanie akumulatora Wsunąć naładowany akumulator w uchwyt akumulatora aż do wyczuwalnego zablokowania. Wyjmowanie akumulatora W celu wyjęcia akumulatora nacisnąć przycisk odblokowują- cy i wyjąć akumulator. Nie należy przy tym używać siły. Akumulatorposiada 2 stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przy- cisku odblokowującegoakumulator. Akumulator, umieszczo- ny w elektronarzędziu, przytrzymywany jest na miejscu za pomocą sprężyny. Wskaźnik stanu naładowania akumulatora Wskazówka: Nie każdy typ akumulatora jest wyposażony we wskaźnik stanu naładowania. Zielone diody LED wskaźnika stanu naładowania akumulato- ra pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skon- trolować tylko przy wyłączonym elektronarzędziu. Nacisnąć przycisk wskaźnika stanu naładowania lub , aby pojawiło się wskazanie stanu naładowania. Można to zrobić także po wyjęciu akumulatora. Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić. Stan naładowania akumulatora wyświetlany jest również w interfejsie użytkownika (zob. „Wskaźniki stanu“, Stro- na157). Typ akumulatora GBA 18V... Dioda LED Pojemność Światło ciągłe, 3zielone diody 60–100% Światło ciągłe, 2zielone diody 30–60% Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)156 | Polski Dioda LED Pojemność Światło ciągłe, 1zielona dioda 5–30% Światło migające, 1zielona dioda 0–5% Typ akumulatora ProCORE18V... Dioda LED Pojemność Światło ciągłe, 5zielonych diod 80–100% Światło ciągłe, 4zielone diody 60–80% Światło ciągłe, 3zielone diody 40–60% Światło ciągłe, 2zielone diody 20–40% Światło ciągłe, 1zielona dioda 5–20% Światło migające, 1zielona dioda 0–5% Wskazówki dotyczące właściwego postępowania z akumulatorem Akumulator należy chronić przed wilgocią iwodą. Akumulator należy przechowywać wyłącznie wtemperaturze od –20°C do 50°C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie. Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Przestrzegać wskazówek dotyczących utylizacji odpadów. Montaż u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Napełnianie magazynka (zob. rys. A1−A4) u Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, nale- ży wyjąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia. Należy stosować wyłącznie oryginalny osprzęt firmy Bosch. Precyzyjne elementy elektronarzędzia, takie jak ma- gazynek, wylot czy kanał wylotowy, są przystosowane do zszywek, gwoździ i sztyftów firmy Bosch. Pozostali produ- cenci oferują zszywki o innych wymiarach oraz wyproduko- wane z innych gatunków stali. Wskazówka: Należy używać wyłącznie elementów mocują- cych wyszczególnionych w tabeli „Dane techniczne”. Stosowanie niedozwolonych elementów mocujących może doprowadzić do uszkodzenia elektronarzędzia i obrażeń cia- ła. Podczas napełniania magazynka należy trzymać elektrona- rzędzie w taki sposób, aby wylot (18) nie było ustawiony w kierunku ciała użytkownika ani innych osób. – W razie potrzeby należy oczyścić suwak magazynka (15) oraz upewnić się, że magazynek (14) nie jest zanieczysz- czony. – Włożyć pasujący wkład z gwoździami (20) w otwór o przekroju T na końcu magazynka (14). – Wsunąć wkład z gwoździami w magazynek tak daleko, aż ostatni gwóźdź znajdzie się przed sprężyną magazynka (21). Wskazówka: System elektroniczny wykrywa, czy gwoździe znajdują się w magazynku. Jeżeli zabezpieczenie przed strzałem zostanie naciśnięte przy pustym magazynku, nie dojdzie do wyzwolenia strzału. Zapobiega to pustym strza- łom. – Docisnąć naprężony zabierak gwoździ (16) do suwaka magazynka (15) i równocześnie pociągnąć suwak maga- zynka aż do końca magazynka (14). Wskazówka: Suwak magazynka powinno się dać przesunąć z powrotem bez użycia nadmiernej siły (wystarczy nacisnąć palcem). Zaklinowanie suwaka magazynka może mieć nastę- pujące skutki: Gwóźdź nie zostanie wbity, gwóźdź pozosta- nie w kanale wylotowym (patrz Zaklinowanie) lub gwóźdź zo- stanie wbity pod nieprawidłowym kątem. – Przesunąć suwak magazynka (15) z naciśniętym zabiera- kiem gwoździ (16) ostrożnie do przodu, aż zabierak gwoździ zostanie wsunięty nad ostatni gwóźdź i przesu- nąć w ten sposób wkład z gwoździami w magazynku cał- kowicie do przodu. Wskazówka: Nie dopuścić do samoczynnego zwolnienia su- waka magazynka. Suwak magazynka mógłby zostać przy tym uszkodzony. Istnieje także niebezpieczeństwo przytrzaśnię- cia palców. Praca Systemy wyzwalania strzału Strzał pojedynczy z funkcją zabezpieczenia W tym systemie wyzwalania strzału należy najpierw mocno przyłożyć do obrabianego elementu zabezpieczenie przed strzałem (2). Element mocujący zostanie zwolniony dopiero po naciśnięciu wyzwalacza (6). Kolejny cykl wbijania jest możliwy tylko wtedy, gdy wyzwa- lacz i zabezpieczenie przed strzałem zostaną ustawione w pozycji wyjściowej. Strzał kontaktowy z funkcją automatycznego powrotu (GNH 18V-64-2 M, GNH 18V-64 MD) W tym systemie wyzwalania strzału należy najpierw nacisnąć wyzwalacz (6) i przytrzymać go w tej pozycji. Następnie na- leży mocno przyłożyć do obrabianego elementu zabezpie- czenie przed strzałem, aby zwolnić element mocujący. Do- póki wyzwalacz (6) jest naciśnięty, możliwe jest wykonanie kolejnych cykli wbijania poprzez przyłożenie narzędzia w in- nym miejscu. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsPolski | 157 W trybie strzału kontaktowego można wbijać gwoździe tak- że z wykorzystaniem strzału pojedynczego. Uruchamianie Włączanie/wyłączanie – Aby włączyć elektronarzędzie, należy nacisnąć włącznik/ wyłącznik(7). Podświetlony zostanie interfejs użytkownika. GNH 18V-64-2 M, GNH 18V-64 MD: Funkcja strzału po- jedynczego jest aktywna, świeci się wskazanie strzału pojedynczego(31). – Aby wyłączyć elektronarzędzie, należy nacisnąć włącz- nik/wyłącznik(7). Wbijanie gwoździ − strzał pojedynczy – Włączyć elektronarzędzie. – Przyłożyć wylot (18), ew. gumową stopkę ochronną (1) mocno do obrabianego elementu, aż zabezpieczenie przed strzałem (2) będzie całkowicie wciśnięte. Oświetlenie robocze włącza się i uruchamiany jest silnik. – Następnie należy krótko nacisnąć wyzwalacz (6) i od razu go zwolnić. Spowoduje to wbicie gwoździa. – Należy pozwolić, by elektronarzędzie odbiło się od mate- riału. – Aby wykonać kolejny cykl wbijania, należy odsunąć elek- tronarzędzie od obrabianego materiału i mocno przyłożyć je w kolejnym wybranym miejscu. Wbijanie gwoździ − strzał kontaktowy (GNH 18V-64-2 M, GNH 18V-64 MD) – Włączyć elektronarzędzie. – Aktywować tryb strzału kontaktowego, naciskając krótko przycisk trybu(30). Wskazanie strzału kontaktowego(32) świeci się. – Nacisnąć i przytrzymać wyzwalacz(6). Oświetlenie robocze włącza się i uruchamiany jest silnik. – Przyłożyć wylot(18), ew. gumową stopkę ochronną(1) mocno do obrabianego elementu, aż zabezpieczenie przed strzałem(2) będzie całkowicie wciśnięte. Spowoduje to wbicie gwoździa. – Aby wykonać kolejny cykl wbijania, należy nadal trzymać wyzwalacz(6) wciśnięty i odsunąć elektronarzędzie od obrabianego materiału. Następnie mocno przyłożyć je w kolejnym wybranym miejscu. – Przełączyć się na strzał pojedynczy, ponownie naciskając przycisk trybu(30). Świeci się wskazanie strzału pojedynczego(31). Interfejs użytkownika (zob. rys.B1–B2) GNH 18V-64-2 M, GNH 18V-64 MD: Interfejs użytkownika(10) służy do wyboru trybu pracy oraz do wska- zywania stanu elektronarzędzia. GNH 18V-64-2: Interfejs użytkownika(10) służy do włącza- nia i wyłączania oświetlenia roboczego oraz do wskazywania stanu elektronarzędzia. Wskaźniki stanu Wskazanie stanu elektronarzędzia(22) Kolor Znaczenie Rozwiązanie Zielony Elektronarzędzie jest włączone i gotowe do uży- cia.

Żółty Zdarzenie wymagające uwagi użytkownika: osią- gnięta została temperatura krytyczna, akumulator jest rozładowany lub elektronarzędzie wymaga konserwacji. – Zaczekać, aż elektronarzędzie ostygnie. – Wymienić lub naładować akumulator. – Zlecić przeprowadzenie konserwacji. Czerwony Elektronarzędzie nie jest gotowe do użycia. Powód: elektronarzędzie uległo przegrzaniu, aku- mulator jest rozładowany lub wystąpił błąd me- chaniczny. – Zaczekać, aż elektronarzędzie ostygnie. – Wymienić lub naładować akumulator. – Zlecić przeprowadzenie konserwacji. Czerwony, miga – Drugi włącznik został naciśnięty zbyt szybko. – Drugi włącznik nie został naciśnięty w ciągu 5sekund, urządzenie automatycznie się wyłą- czyło. – Nieprawidłowa kolejność naciśnięcia włączni- ków (np. wyzwalacz został naciśnięty jako pierwszy, zanim urządzenie zostało przełączo- ne w tryb strzału kontaktowego). – Zaczekać chwilę, aż wskazanie stanu zaświeci się na zielono. – Elektronarzędzie znów jest gotowe do użycia. – Ponownie wykonać cykl wbijania, zwracając przy tym uwagę na prawidłową kolejność naci- skania włączników. – GNH 18V-64-2 M, GNH 18V-64 MD: Zmienić system wyzwalania strzału na interfejsie użyt- kownika. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)158 | Polski Wskazanie stanu naładowania akumulatora(23) Symbol Kolor Stan naładowania – – 20–100% Żółty 1–20% Czerwony 0–1% Wskazanie konserwacji Symbol Kolor Znaczenie Rozwiązanie Żółty Należy przeprowadzić planową kon- serwację poziomu „niskiego”. Skontaktować się zserwisem. Żółty Należy przeprowadzić planową kon- serwację poziomu „wysokiego”. Skontaktować się zserwisem. Nacisnąć przycisk resetowania(26), aby po przeprowadzo- nej konserwacji cofnąć licznik serwisowy. Włączanie/wyłączanie oświetlenia roboczego (GNH 18V-64-2) Aby włączyć lub wyłączyć oświetlenie robocze, należy naci- snąć przycisk oświetlenia roboczego(27). Włączanie/wyłączanie oświetlenia roboczego (GNH 18V-64-2 M, GNH 18V-64 MD) Oświetlenie robocze włącza się automatycznie przed cyklem wbijania, a po jego zakończeniu automatycznie się wyłącza. Wskazówki dotyczące pracy Przed rozpoczęciem pracy należy zawsze skontrolować sprawność działania funkcji bezpieczeństwa oraz wyzwala- nia strzału, a także prawidłowe, mocne osadzenie wszyst- kich śrub i nakrętek. Uszkodzone lub nieprawidłowo działające elektronarzędzie należy natychmiast odłączyć od zasilania i skontaktować się z autoryzowanym serwisem firmy Bosch. Nie wolno wykonywać żadnych niezgodnych z instrukcją ma- nipulacji przy narzędziu. Nie wolno demontować ani bloko- wać działania żadnych części elektronarzędzia, w tym np. za- bezpieczenia przed strzałem. Nie wolno wykonywać żadnych „doraźnych napraw” przy użyciu niedozwolonych środków i materiałów. Elektronarzę- dzie należy regularnie poddawać fachowej konserwacji. Należy unikać wszelkiego osłabiania funkcjonalności i uszka- dzania elektronarzędzia, np. w wyniku: – obijania lub grawerowania narzędzia, – wykonywania niedozwolonych przez producenta modyfi- kacji sprzętowych, – stosowania wraz z szablonami wykonanymi z twardych materiałów, np. stali, – upuszczania na podłogę lub przesuwania po podłodze, – używania jako młotka, – każdego rodzaju działania z użyciem siły. Upewnić się, co znajduje się pod lub za obrabianym elemen- tem. Nie wbijać gwoździ w ściany, sufity lub podłogi, jeśli mogą znajdować się za nimi osoby. Gwoździe mogą przebić obrabiany element i spowodować obrażenia ciała. Nie wbijać gwoździa w miejscu, gdzie już znajduje się wbity wcześniej gwóźdź. Może to spowodować odkształcenie gwoździ i zaklinowanie ich w kanale wylotowym lub niekon- trolowany ruch elektronarzędzia. Jeżeli elektronarzędzie jest stosowane w niskich temperatu- rach otoczenia, pierwsze gwoździe będą wbijane wolniej niż zazwyczaj. Gdy elektronarzędzie ogrzeje się podczas pracy, przywrócona zostanie zwykła prędkość wbijania gwoździ. Należy unikać pustych strzałów, aby zmniejszyć zużycie się stempla udarowego. Podczas dłuższych przerw lub po zakończeniu pracy należy wyłączyć elektronarzędzie, wyjąć z niego akumulator i w mia- rę możliwości opróżnić magazynek. Opróżnianie magazynka (zob. rys. C1−C2) – Odciągnąć suwak magazynka (15) z naciśniętym zabiera- kiem gwoździ (16) do tyłu, aż zabierak gwoździ zwolni ostatni gwóźdź, a następnie przesunąć suwak magazynka ostrożnie do przodu, aż do początku magazynka (14). Wskazówka: Nie dopuścić do samoczynnego zwolnienia su- waka magazynka. Suwak magazynka mógłby zostać przy tym uszkodzony. Istnieje także niebezpieczeństwo przytrzaśnię- cia palców. – Obrócić elektronarzędzie w taki sposób, aby gwoździe w magazynku ześlizgnęły się w tył, w kierunku sprężyny ma- gazynka (21). – Nacisnąć sprężynę magazynka i pozwolić by gwoździe wy- sunęły się tuż obok zabieraka gwoździ (16) z magazynka (14). Ustawianie ogranicznika głębokości (zob. rys. D) Głębokość wbijania gwoździ można ustawić za pomocą po- krętła (5). – Opróżnić magazynek (14). – Gwoździe są wbijane zbyt głęboko: Aby zmniejszyć głębokość wbijania, należy obrócić pokrętło (5) w kierunku „–”. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsPolski | 159 – Gwoździe są wbijane zbyt płytko: Aby zwiększyć głębokość wbijania, należy ob- rócić pokrętło (5) w kierunku „+”. Za pomocą wskaźnika ustawienia ogranicznika głębokości (4) można kontrolować ustawienie głębokości ogranicznika. – Ponownie napełnić magazynek. – Przetestować ustawioną głębokość wbijania na kawałku niepotrzebnego materiału. W razie potrzeby powtórzyć wyżej opisane czynności. Usuwanie zaklinowanych gwoździ (zob. rys. E1−E2) Pojedyncze gwoździe mogą zaklinować się w kanale wyloto- wym. Jeżeli będzie się to zdarzać często, należy skontakto- wać się z autoryzowanym serwisem firmy Bosch. Wskazówka: Jeżeli po usunięciu blokady stempel udarowy nie cofnie się, należy skontaktować się z autoryzowanym ser- wisem firmy Bosch. – Zwolnić wyzwalacz (6). – Wyłączyć elektronarzędzie i wyjąć akumulator (9). – Opróżnić magazynek (14). – Nacisnąć dźwignię mocującą (3) do dołu, aby można było otworzyć kanał wylotowy. – Usunąć zaklinowany gwóźdź. W razie potrzeby należy do tego użyć szczypiec. – Zamknąć kanał wylotowy, zawiesić kabłąk dźwigni mocu- jącej (3) na haku przy kanale wylotowym i ponownie prze- sunąć dźwignię mocującą do góry. – Ponownie napełnić magazynek. Wymiana stopki ochronnej (zob. rys. F) Stopka ochronna (1) na końcu zabezpieczenia przed strza- łem (2) chroni obrabiany element, zanim elektronarzędzie zostanie prawidłowo umieszczone w celu wbicia elementu mocującego. Stopkę ochronną można zdjąć i wymienić. – Zwolnić wyzwalacz (6). – Wyłączyć elektronarzędzie i wyjąć akumulator (9). – Opróżnić magazynek (14). – Wysunąć stopkę ochronną z zabezpieczenia przed strza- łem. – Założyć nową stopkę ochronną (otwartą końcówką) na zabezpieczenie przed strzałem. Wskazówka: Zapasową stopkę ochronną można przechowy- wać z wierzchu magazynka (14). W tym celu należy wsunąć stopkę ochronną w przeznaczone dla niej miejsce (12). Transport i przechowywanie Przed transportem należy wyłączyć elektronarzędzie, szcze- gólnie w sytuacji, gdy użytkownik zamierza korzystać z drabi- ny lub będzie poruszał się, utrzymując nietypową postawę ciała. Na miejsce pracy elektronarzędzie należy przenosić, trzyma- jąc je za rękojeść (19) i nie naciskając przy tym wyzwalacza (6). Elektronarzędzie należy przechowywać zawsze z wyjętym akumulatorem, w ciepłym i suchym miejscu. Jeżeli elektronarzędzie nie będzie używane przez dłuższy czas, należy pokryć części stalowe cienką warstwą oleju. Za- pobiega to powstawaniu rdzy. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Plan konserwacji – Oczyścić magazynek (14). Usunąć nagromadzone w cza- sie pracy wióry z drewna lub tworzyw sztucznych. Elektro- narzędzie należy czyścić w regularnych odstępach czasu przy pomocy sprężonego powietrza. Czynność Uzasadnienie Wykonanie Oczyścić magazynek (14) i suwak maga- zynka (15). Zapobieganie klinowaniu się gwoździ. – Codziennie czyścić mechanizm maga- zynka / suwak magazynka przy pomo- cy sprężonego powietrza. Upewnić się, że zabezpieczenie przed strzałem (2) działa prawidłowo. Poprawa bezpieczeństwa pracy i wydaj- ności stosowania elektronarzędzia. – Codziennie czyścić mechanizm zabez- pieczenia przed strzałem przy pomo- cy sprężonego powietrza. Usuwanie usterek Problem Przyczyna Rozwiązanie Elektronarzędzie nie jest gotowe do pra- cy. Akumulator jest rozładowany lub uszko- dzony. – Naładować akumulator do pełna lub wymienić akumulator. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)160 | Polski Problem Przyczyna Rozwiązanie Akumulator nie jest prawidłowo włożo- ny. – Upewnić się, że akumulator jest pra- widłowo osadzony i zablokowany w rękojeści. Temperatura akumulatora jest zbyt wy- soka lub zbyt niska. – Zaczekać, aż akumulator (ponownie) osiągnie optymalną temperaturę pra- cy. Styki akumulatora, silnik lub uchwyt elektromagnetyczny są zabrudzone lub uszkodzone. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. Magazynek(14) jest pusty. – Ponownie napełnić magazynek. (zob. „ Napełnianie magazynka (zob. rys. A1−A4)“, Strona156) Zabezpieczenie przed strzałem(2) jest wygięte. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. Układ elektroniczny jest uszkodzony. – Skontaktować się z autoryzowanym serwisem Bosch. Interfejs użytkownika(10) jest uszko- dzony. – Skontaktować się z autoryzowanym serwisem Bosch. Elektronarzędzie jest gotowe do pracy, ale nie wbija gwoździ. Możliwe uszkodzenie następujących ele- mentów: – wyzwalacz(6) – stempel udarowy – silnik lub pasek napędowy – układ elektroniczny – gumowe taśmy – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. W mechanizmie wyzwalania strzału na- gromadziły się ciała obce. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. W wylocie(18) lub w magazynku(14) nagromadziły się ciała obce. – Oczyścić wylot(18) lub magazynek(14). W kanale wylotowym zaklinował się gwóźdź. – Usunąć przyczynę blokady. (zob. „Usuwanie zaklinowanych gwoździ (zob. rys. E1−E2)“, Strona159) Suwak magazynka(15) jest uszkodzony. – W razie potrzeby należy oczyścić su- wak magazynka(15) oraz upewnić się, że magazynek(14) nie jest zanie- czyszczony. Sprężyna suwaka magazynka jest zbyt luźna lub uszkodzona. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. Stosowane są niedozwolone elementy mocujące. – Należy stosować wyłącznie oryginalny osprzęt. Należy używać wyłącznie ele- mentów mocujących (gwoździ, zszy- wek itp.) wyszczególnionych w tabeli „Dane techniczne”. Magazynek(14) jest pusty. – Ponownie napełnić magazynek. (zob. „ Napełnianie magazynka (zob. rys. A1−A4)“, Strona156) Nieprawidłowa kolejność naciskania przycisków podczas wyzwalania strzału. – Ponownie wykonać cykl wbijania, zwracając przy tym uwagę na prawi- 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsPolski | 161 Problem Przyczyna Rozwiązanie dłową kolejność naciskania włączni- ków. – GNH 18V-64-2 M, GNH 18V-64 MD: Zmienić system wyzwalania strzału na interfejsie użytkownika. Gwoździe są wbijane zbyt głęboko. Ogranicznik głębokości jest ustawiony na zbyt dużą głębokość. – Ustawić właściwą głębokość w ogra- niczniku głębokości. (zob. „Ustawia- nie ogranicznika głębokości (zob. rys. D)“, Strona158) Zderzak uległ zużyciu. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. Gwoździe są wbijane zbyt płytko. Akumulator jest rozładowany lub uszko- dzony. – Naładować akumulator do pełna lub wymienić akumulator. Elementy mocujące są zbyt długie. – Należy stosować wyłącznie oryginalny osprzęt. Należy używać wyłącznie ele- mentów mocujących (gwoździ, zszy- wek itp.) wyszczególnionych w tabeli „Dane techniczne”. Ogranicznik głębokości jest ustawiony na zbyt małą głębokość. – Ustawić właściwą głębokość w ogra- niczniku głębokości. (zob. „Ustawia- nie ogranicznika głębokości (zob. rys. D)“, Strona158) Elektronarzędzie pomija gwoździe lub wbija gwoździe w zbyt szybkim tempie. Stosowane są niedozwolone elementy mocujące. – Należy stosować wyłącznie oryginalny osprzęt. Należy używać wyłącznie ele- mentów mocujących (gwoździ, zszy- wek itp.) wyszczególnionych w tabeli „Dane techniczne”. Sprężyna suwaka magazynka jest zbyt luźna lub uszkodzona. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. Gwoździe często klinują się w kanale wy- lotowym. Stosowane są niedozwolone elementy mocujące. – Należy stosować wyłącznie oryginalny osprzęt. Należy używać wyłącznie ele- mentów mocujących (gwoździ, zszy- wek itp.) wyszczególnionych w tabeli „Dane techniczne”. – Skontaktować się z autoryzowanym serwisem Bosch. Gwoździe są zbyt stare, klej pomiędzy ni- mi nie trzyma gwoździ. – Należy użyć nowych gwoździ. Wbijane gwoździe są wygięte. Stempel udarowy jest uszkodzony. – Skontaktować się z autoryzowanym serwisem Bosch. Wymienić część w serwisie. Gwoździarka używana jest do niedozwo- lonego materiału (np. beton, kamień). – Gwoździarki należy używać wyłącznie do dozwolonego materiału. (zob. „Użycie zgodne z przeznaczeniem“, Strona153) Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)162 | Čeština Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Transport Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumula- tory mogą być transportowane drogą lądową przez użytkow- nika, bez konieczności spełnienia jakichkolwiek dalszych wa- runków. W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczą- cych opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsul- tować się z ekspertem ds. towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudo- wa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować wtaki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego. Utylizacja odpadów Elektronarzędzia, akumulatory, osprzęt i opa- kowanie należy oddać do powtórnego przetwo- rzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wol- no wyrzucać do odpadów domowych! Tylko dla krajów UE: Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zu- żytego sprzętu elektrycznego i elektronicznego oraz jej trans- pozycją do prawa krajowego niezdatne do użytku elektrona- rzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obo- wiązującymi przepisami ochrony środowiska. W przypadku nieprawidłowej utylizacji zużyty sprzęt elek- tryczny i elektroniczny może mieć szkodliwe skutki dla śro- dowiska i zdrowia ludzkiego, wynikające z potencjalnej obec- ności substancji niebezpiecznych. Akumulatory/baterie: Li-Ion: Prosimy postępować zgodnie ze wskazówkami umieszczony- mi w rozdziale Transport (zob. „Transport“, Strona162). Čeština Bezpečnostní upozornění Všeobecná varovná upozornění pro elektrické nářadí VÝSTRAHA Přečtěte si všechna varovná upozornění apokyny. Zanedbání při dodržování varovných upozornění apokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsČeština | 163 zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektrického nářadí, snižují riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy, oděv arukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Před seřizováním elektrického nářadí, výměnou příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. Použití apéče oakumulátorové nářadí u Akumulátory nabíjejte pouze vnabíječce, která je doporučena výrobcem. Unabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je‑li používána sjinými akumulátory. u Do elektrického nářadí používejte pouze ktomu určené akumulátory. Použití jiných akumulátorů může vést kporanění či požáru. u Nepoužívaný akumulátor uchovávejte vbezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. u Při nesprávném použití může zakumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Bezpečnostní upozornění khřebíkovačce u Vždy počítejte stím, že nářadí obsahuje hřebíky. Neopatrné zacházení shřebíkovačkou může způsobit nečekané nastřelení hřebíku anásledné zranění. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)164 | Čeština u Nářadím nemiřte na sebe ani na osoby vokolí. Nečekané spuštění způsobí vystřelení hřebíku anásledné zranění. u Nářadí nespouštějte, dokud není pevně přiloženo kobrobku. Pokud nářadí není vkontaktu sobrobkem, může dojít kodražení hřebíku směrem od zamýšleného cíle. u Pokud dojde kzaseknutí hřebíku vnářadí, odpojte nářadí od přívodu energie. Při vyjímání zaseknutého hřebíku by mohlo dojít knáhodnému spuštění hřebíkovačky připojené knapájení. u Při vyjímání zaseknutého hřebíku si počínejte opatrně. Mechanismus může být pod tlakem apři pokusu oodstranění záseku může dojít kprudkému uvolnění hřebíku. u Tuto hřebíkovačku nepoužívejte kpřipevňování elektrických kabelů. Není určena na připevňování elektrických kabelů amohla by poškodit jejich izolaci azpůsobit úraz elektrickým proudem nebo požár. u Hřebíkovačku odpojte od napájení při vkládání či vyjímání hřebíků, provádění úpravy či výměně příslušenství.Pokud je hřebíkovačka připojená knapájení, může se neúmyslně spustit, což může vést kzranění. u Při manipulaci shřebíky buďte opatrní, zejména při jejich vkládání avyjímání. Hřebíky mají ostré hroty, které můžou způsobit zranění. u Když shřebíkovačkou nepracujete nebo ji přesouváte zjedné pracovní pozici na druhou, držte prsty mimo spoušť.Nečekané stisknutí spouště způsobí vystřelení hřebíku, které může vést kzranění. u Provádíte-li operaci, při které se může hřebík dostat do kontaktu se skrytou elektroinstalací, držte hřebíkovačku za izolované uchopovací plochy. Při kontaktu hřebíku se živým vodičem může nechráněnými kovovými částmi hřebíkovačky vést elektrický proud azpůsobit úraz obsluhy. u Hřebíkovačku během používání držte pevně.Nekontrolovaný zpětný ráz hřebíkovačky může způsobit neúmyslnou aktivaci, která může vést ke zranění. u Všechny části těla (ruce, nohy apod.) udržujte mimo směr nastřelování. Hřebík může proniknout obrobkem ipřípadným předmětem za ním, což může vést kzranění. u Při používání hřebíkovačky držte všechny části těla (ruce, nohy apod.) mimo oblast, kde hřebík vniká do obrobku. Hřebík se může vychýlit avystřelit zobrobku, což by mohlo vést ke zranění. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. u Při poškození anesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu apři potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. u Neotvírejte akumulátor. Hrozí nebezpečí zkratu. u Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít kpoškození akumulátoru. Uvnitř může dojít ke zkratu aakumulátor může začít hořet, může zněj unikat kouř, může vybouchnout nebo se přehřát. u Akumulátor používejte pouze vproduktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením. Chraňte akumulátor před horkem, např. ipřed trvalým slunečním zářením, ohněm, nečistotami, vodou avlhkostí. Hrozí nebezpečí výbuchu azkratu. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Elektrické nářadí je určené pro nastřelování hřebíků do dřeva. Smí se používat pouze nastřelovací prvky (hřebíky, sponky atd.), které jsou specifikované vtabulce „Technické údaje“. Upozornění: Elektrické nářadí není určené pro nastřelování hřebíků do kovu nebo betonu. GNH 18V-64-2 M, GNH 18V-64 MD: Nepoužívejte elektrické nářadí vrežimu kontaktního nastřelování sautomatickým vracením, když pracujete na lešení, žebříku nebo jiné plošině aje nutná změna pracovní polohy. Vtom případě používejte jen režim jednotlivého nastřelování snásledným zajištěním. Zobrazené součásti Číslování zobrazených součástí se vztahuje kvyobrazení elektrického nářadí na straně sobrázky. (1) Chránič obrobku (2) Pojistka nastřelení (3) Páčka pro otevření/zavření nastřelovacího kanálu (4) Ukazatel nastavení hloubkového dorazu (5) Kolečko pro nastavení hloubkového dorazu (6) Spoušť (7) Vypínač (8) Odjišťovací tlačítko akumulátoru (9) Akumulátor (10) Uživatelské rozhraní 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsČeština | 165 (11) Pracovní světlo (12) Schránka pro uložení chrániče obrobku (13) Hák na pásek (14) Zásobník (15) Posouvač zásobníku (16) Unášeč hřebíku (17) Průzor ukazatele naplnění (18) Ústí (19) Rukojeť (izolovaná plocha pro uchopení) (20) Pás shřebíky

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Gwoździarka akumulatorowa Numer katalogowy
