ПОСІБНИК КОРИСТУВАЧА GNH 18V64 Professional BOSCH

<2,5 <2,5 <2,5 K м/с

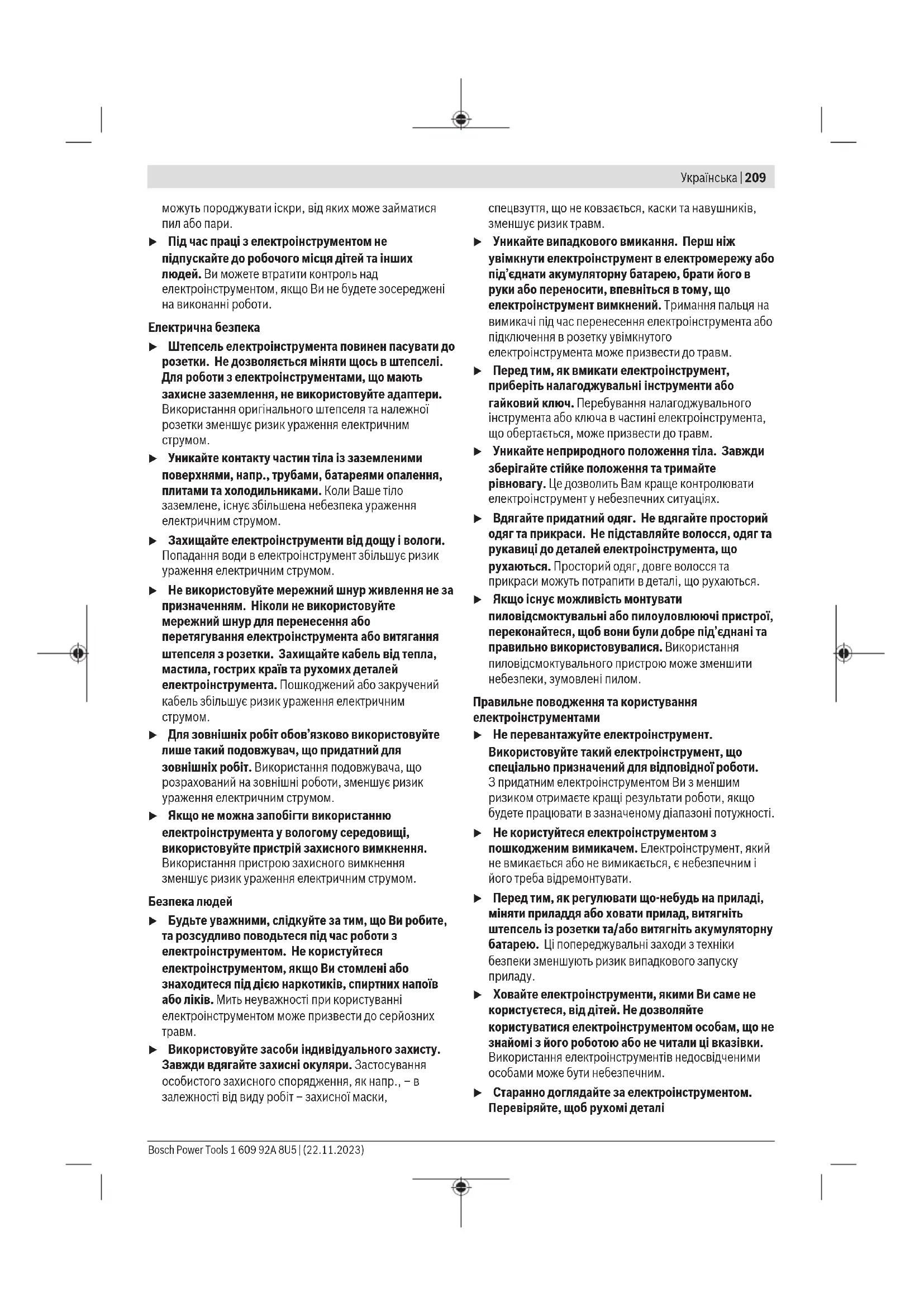

Вказівки з техніки безпеки Загальні застереження для електроприладів

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/ або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsУкраїнська | 209 можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи. Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування особистого захисного спорядження, як напр.,– в залежності від виду робіт– захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм. u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей електроінструмента, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску

u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментом. Перевіряйте, щоб рухомі деталі Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)210 | Українська електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будь- якому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних

Правильне поводження та користування електроінструментами, що працюють на акумуляторних батареях u Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. u Використовуйте в електроінструментах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. u Не зберігайте акумуляторну батарею, якою Ви саме не користуєтеся, поряд із канцелярськими скріпками, ключами, цвяхами, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. u При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого

Застереження з техніки безпеки під час роботи із цвяхозабивачем u Завжди припускайте, що в електроінструменті є цвяхи. Необережне поводження із цвяхозабивачем може призвести до несподіваного виштовхування цвяхів та травмування. u Не спрямовуйте електроінструмент на себе та на інших людей поблизу. Внаслідок несподіваного приведення в дію цвяхи можуть виштовхнутися та призвести до травмування. u Не приводьте електроінструмент в дію, поки він не буде щільно приставлений до оброблюваної заготовки. Якщо між електроінструментом і заготовкою немає контакту, цвях може відскочити від місця закріплення. u Якщо цвях застряг в електроінструменті, від'єднайте електроінструмент від джерела живлення. Якщо цвяхозабивач буде під'єднаний до джерела живлення, під час витягування цвяха можливе випадкове приведення його в дію. u Будьте обережні під час витягування цвяха, що застряг. Механізм може знаходитися на зводі та цвях може бути з силою виштовхнут під час його витягування. u Не використовуйте цей цвяхозабивач для закріплення електропроводки. Він не призначений для прокладення електропроводки, може пошкодити ізоляцію електрокабелю і призвести внаслідок цього до ураження електричним струмом та небезпеки виникнення пожежі. u Відключайте цвяхозабивач від джерела живлення при завантаженні та розвантаженні цвяхів, регулюванні або заміні приладдя. При підключенні цвяхозабивача до джерела живлення можливе випадкове спрацьовування, що може призвести до травмування. u Будьте обережні при поводженні з цвяхами, особливо при завантаженні та розвантаженні. Цвяхи мають гострі кінці, які можуть призвести до травмування. u Тримайте пальці подалі від пускового гачка, коли цвяхозабивач не працює, а також під час переходу з одного робочого положення в інше. Несподіване натискання на спусковий гачок призведе до виштовхування цвяха, що може призвести до травмування. u Тримайте цвяхозабивач за ізольовані поверхні при виконанні робіт, при яких цвях може зачепити заховану електропроводку. Зачеплення приладдям або цвяхом проводки, що знаходиться під напругою, може призвести до зарядження металевих частин цвяхозабивача та до ураження електричним струмом. u Під час роботи міцно тримайте цвяхозабивач. Неконтрольована віддача цвяхозабивача може призвести до ненавмисного спрацьовування і саме це може стати причиною травмування. u Тримайте всі частини тіла, такі як руки, ноги тощо, подалі від напрямку виштовхування інструменту. Цвях може пробити заготовку, а також будь-який предмет, що знаходиться за нею і це може призвести до травмування. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsУкраїнська | 211 u Під час використання цвяхозабивача тримайте всі частини тіла, такі як руки, ноги тощо, подалі від місця, де цвяхи забиваються в заготовку. Цвях може змінити напрямок та вийти із заготовки, що може призвести до травмування. u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям. u При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Використовуйте акумуляторну батарею тільки в продуктах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого

Опис продукту і послуг Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Електроінструмент призначений для забивання цвяхів у

Дозволяється використовувати тільки кріплення (цвяхи, скоби тощо), зазначені в таблиці «Технічні характеристики». Вказівка: електроінструмент не призначений для забивання цвяхів у метал або бетон. GNH 18V-64-2 M, GNH 18V-64 MD: Не використовуйте електроінструмент в режимі контактного спрацьовування з автоматичним поверненням під час роботи на риштуванні, сходах або інших платформах, а також при необхідності зміни робочого положення. У цьому разі використовуйте тільки режим одноразового спрацьовування з блокуванням. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроінструменту на сторінці з малюнком. (1) Захист заготовки (2) Спускова скоба (3) Важіль натягу для відкриття/закриття спускового

(4) Індикація для регулювання обмежувача глибини (5) Коліщатко для регулювання обмежувача глибини (6) Пусковий гачок (7)

(8) Кнопка розблокування акумуляторної батареї (9) Акумуляторна батарея (10) Інтерфейс користувача (11) Робоче підсвічування (12) Відсік для зберігання захисту заготовки (13) Гачок для ременя (14)

(15) Штовхач магазину (16) Елемент цвяха (17) Оглядове віконце індикації заповнення (18) Вихідний отвір (19) Рукоятка (з ізольованою поверхнею) (20) Смужки цвяхів

(21) Пружина магазину Інтерфейс користувача (22) Індикатор стану (23) Індикація зарядженості акумуляторної батареї (24) Індикація низького рівня технічного обслуговування (25) Індикація високого рівня технічного обслуговування (26) Кнопка скидання GNH 18V-64-2: (27) Кнопка підсвітлювального світлодіода (28) Індикація робочого світла «увімкн» (29) Індикація робочого світла «вимкн» GNH 18V-64-2 M, GNH 18V-64 MD: (30) Кнопка перемикання режиму (31) Індикація одноразового спрацьовування Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)212 | Українська (32) Індикація контактного спрацьовування

Зображене або описане приладдя не входить в стандартний комплект поставки. Повний асортимент приладдя ви знайдете в нашій програмі приладдя. Технічні дані Акумуляторний цвяхозабивач GNH18V-64-2 GNH18V-64-2M GNH18V-64MD Товарний номер 3601D821.. 3601D820.. 3601D822.. Номінальна напруга V= 18 18 18 Системи спрацьовування – Одноразове спрацьовування з блокуванням

– Контактне спрацьовування з автоматичним поверненням

Кріпильний матеріал – Тип Цвяхи Цвяхи Цвяхи з D-подібною

– Довжина мм 32–64 32–64 32–64 – Діаметр мм 1,6 1,6 1,8 кал. 16 16 15 – Кут 20° 20° 34° макс. місткість магазину 105 105 105 Розміри (без акумуляторної

– Висота мм 283 283 323 – Ширина мм 96 96 95 – Довжина із захистом

мм 336 336 385 Вага відповідно до EPTA-Procedure01:2014

кг 3,3–4,3 3,3–4,3 3,5–4,5 Рекомендована температура навколишнього середовища при заряджанні °C 0...+35 0...+35 0...+35 Допустима температура навколишнього середовища при експлуатації B)C)

°C –20...+50 –20...+50 –20...+50 Сумісні акумулятори GBA18V... ProCORE18V... GBA18V... ProCORE18V... GBA18V... ProCORE18V... Рекомендовані акумуляторні

Рекомендовані зарядні

GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... A) в залежності від використовуваної акумуляторної батареї B) Обмежена потужність при температурі <0°C. C) Обмежена потужність з GBA 18V... Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsУкраїнська | 213 Інформація щодо шуму і вібрації GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Значення звукової емісії визначені відповідно доEN60745‑2‑16. А-зважений рівень звукового тиску від електроінструмента, як правило, становить: Рівень звукового тиску дБ(А)

Рівень звукової потужності дБ(А)

Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) і похибкаK, визначені відповідно доEN60745‑2‑16:

<2,5 <2,5 <2,5 K м/с

1,5 1,5 1,5 Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за визначеною в стандартах процедурою; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму. Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. В результаті рівень вібрації і рівень емісії шуму протягом всього робочого часу можуть значно зрости. Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, коли електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень емісії шуму протягом робочого часу. Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих

Акумуляторна батарея u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека

Bosch продає акумуляторні електроінструменти також без акумулятора. На упаковці зазначено, чи входить акумулятор в комплект поставки вашого електроінструмента. Заряджання акумуляторної батареї u Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі. Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити. Вставляння акумуляторної батареї Посуньте заряджену акумуляторну батарею в гніздо для акумуляторної батареї, щоб вона відчутно увійшла у зачеплення. Виймання акумуляторної батареї Щоб витягти акумуляторну батарею, натисніть на кнопку розблокування і витягніть акумуляторну батарею. Не застосовуйте при цьому силу. В акумуляторі передбачено 2ступені блокування, щоб запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора. Встромлений в електроінструмент акумулятор тримається у положенні завдяки пружині. Індикатор зарядженості акумуляторної

Примітка: Не всі типи акумуляторних батарей мають індикатор рівня заряду. Зелені світлодіоди індикатора зарядженості акумуляторної батареї показують ступінь зарядженості акумулятора. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроінструменті. Натисніть кнопку індикатора зарядженості акумуляторної батареї або , щоб відобразити ступінь зарядженості. Це можна зробити і тоді, коли акумуляторна батарея витягнута з електроінструмента. Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)214 | Українська загоряється, акумулятор вийшов з ладу і його треба

Рівень заряду акумуляторної батареї відображається також на модулі інтерфейсу користувача (див. „Індикатори стану“, Сторінка215). Тип акумуляторної батареї GBA 18V... Світлодіод Ємність Свічення 3‑х зелених 60–100% Свічення 2-х зелених 30–60% Свічення 1-го зеленого 5–30% Блимання 1-го зеленого 0–5% Тип акумуляторної батареї ProCORE18V... Світлодіод Ємність Свічення 5-и зелених 80–100% Свічення 4-х зелених 60–80% Свічення 3‑х зелених 40–60% Свічення 2-х зелених 20–40% Свічення 1-го зеленого 5–20% Блимання 1-го зеленого 0–5% Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише за температури від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Зважайте на вказівки щодо видалення.

u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека

Заповнення магазину (див.мал.A1−A4) u Перш ніж настроювати електроінструмент, міняти приладдя або відкласти електроінструмент, виймайте акумулятор. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. Використовуйте лише оригінальне Boschприладдя. Особливо точні деталі електроінструмента, такі як магазин, вихідний отвір та спусковий канал, підходять для використання скоб і цвяхівBosch. Інші виробники використовують сталь іншої якості та інші розміри. Вказівка: використовуйте лише кріпильні матеріали, що зазначені у таблиці «Технічні характеристики». Використання недозволених кріпильних матеріалів може пошкодити електроінструмент та призвести до травмування. Завантажуючи магазин, тримайте електроінструмент так, щоб вихідний отвір (18) не був спрямований на ваше тіло або на іншу людину. – За потреби очистіть штовхач магазину (15) та переконайтеся, що магазин (14) не забруднений. – Вставте відповідну смужку цвяхів (20) у Т-подібний отвір в кінці магазину (14). – Просуньте смужку цвяхів вперед у магазині, доки останній цвях не зупиниться перед пружиною магазину (21). Вказівка: електронний контроль розпізнає, чи знаходяться цвяхи у магазині. Якщо спускова скоба притискається при порожньому магазині, процес забивання не спрацьовує. Таким чином запобігаються холості постріли. – Притисніть натягнутий елемент цвяха (16) до штовхача магазину (15) і одночасно потягніть штовхач магазину повністю до кінця магазину (14). Вказівка: штовхач магазину потрібно посунути назад без надмірного зусилля (лише натисканням пальця). Якщо штовхач магазину заклинив, можливі наступні наслідки: цвях не заб'ється, цвях залишиться у спусковому каналі (див. заклинювання) або цвях заб'ється під неправильним кутом. – Обережно направляйте штовхач магазину (15) з натиснутим елементом цвяха (16) вперед, доки елемент цвяха не затиснеться над останнім цвяхом, тим самим штовхаючи смужку цвяхів у магазині

Вказівка: не дозволяйте штовхачу магазину затискатися некеровано назад. Штовхач магазину може пошкодитися, і існує ризик защемлення пальців. Експлуатація Системи спрацьовування Одноразове спрацьовування з блокуванням У цьому режимі забивання необхідно спочатку встановити на заготовку спускову скобу (2). Кріплення буде забите тільки після натискання пускового гачка (6). Наступні операції забивання можуть бути виконані тільки після повернення пускового гачка і спускової скоби в початкове положення. 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsУкраїнська | 215 Контактне спрацьовування з автоматичним поверненням (GNH 18V-64-2 M, GNH 18V-64 MD) У цьому режимі необхідно попередньо натиснути пусковий гачок (6) і утримувати його в цьому положенні. Після цього слід притиснути до заготовки спускову скобу, щоб запустити процес забивання. Поки натиснуто пусковий гачок (6), подальші процеси руху можна запустити, натиснувши ще раз в іншій точці. У режимі «Контактне спрацьовування» цвях також можна забити з одноразовим спрацьовуванням. Початок роботи Увімкнення/вимкнення – Щоб увімкнути електроінструмент, натисніть на вимикач(7). Загоряється інтерфейс користувача. GNH 18V-64-2 MGNH 18V-64 MD: одноразове спрацьовування активоване, індикатор одноразового спрацьовування (31) світиться. – Щоб вимкнути електроінструмент, натисніть на вимикач(7). Вистрілювання цвяха − одноразове спрацьовування – Увімкніть електроінструмент. – Притисніть вихідний отвір (18) або за потреби гумований захист заготовки (1) до заготовки таким чином, щоб спускова скоба (2) була натиснута до

Робоче світло вмикається і запускається двигун. – Після цього короткочасно натисніть пусковий гачок (6) та знову відпустіть. При цьому буде забито цвях. – Дочекайтеся відскакування електроінструмента від

– Для подальшого процесу забивання повністю підніміть електроінструмент івд заготовки та знову встановіть його в потрібному місці. Вистрілювання цвяха − контактне спрацьовування (GNH 18V-64-2 M, GNH 18V-64 MD) – Увімкніть електроінструмент. – Активуйте контактне спрацьовування короткочасним натисканням кнопки «Режим»(30). Засвічується індикація контактного спрацьовування(32). – Утримуйте пусковий гачок(6) натиснутим. Вмикається робоче освітлення і запускається двигун. – Притисніть вихідний отвір(18) або за потреби гумований захист заготовки(1) до заготовки таким чином, щоб спускова скоба(2) була натиснута до

При цьому буде забитий цвях. – Для наступної операції забивання знову утримуйте пусковий гачок(6) і повністю зніміть електроінструмент з заготовки. Знову закріпіть його в потрібному місці. – Перейдіть до режиму одиночного спрацьовування, повторно натиснувши кнопку «Режим»(30). Засвічується індикація одиночного спрацьовування(31). Інтерфейс користувача (див.мал.B1–B2) GNH 18V-64-2 M, GNH 18V-64 MD: Інтерфейс користувача(10) слугує для вибору режиму роботи, а також для індикації стану електроінструмента. GNH 18V-64-2: Інтерфейс користувача (10) слугує для вмикання та вимикання підсвітлювального світлодіода та для індикації стану електроінструмента. Індикатори стану Індикатор стану електроінструмента(22) Колір Значення Рішення Зелений Електроінструмент увімкнений і готовий до

Жовтий Результат потребує вашої уваги: критична температура, акумулятор майже розряджений або наближається термін техобслуговування. – Дайте електроінструментові охолонути. – Замініть або зарядіть акумулятор. – Доручіть виконати техобслуговування. Червоний Електроінструмент не готовий до використання. Причина: електроінструмент перегрітий, акумулятор розряджений або виникла механічна помилка. – Дайте електроінструментові охолонути. – Замініть або зарядіть акумулятор. – Доручіть виконати техобслуговування. Блимає червоним – Другий перемикач натиснуто занадто рано. – Другий перемикач не натиснуто впродовж 5 секунд, прилад автоматично вимикається. – Перемикачі натиснуто в неправильній послідовності (наприклад, пусковий гачок – Трохи зачекайте, доки індикація стану засвітиться зеленим. – Електроінструмент знову готовий до використання. Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)216 | Українська Індикатор стану електроінструмента(22) Колір Значення Рішення натиснуто перед тим, як прилад перейшов у режим контактного спрацьовування) – Знову виконайте процес забивання і при цьому дотримуйтеся правильної послідовності натискання. – GNH 18V-64-2 MGNH 18V-64 MD: Виконайте заміну через інтерфейс користувача системи спрацьовування. Індикатор зарядженості акумуляторної батареї (23) Символ Колір Ступінь зарядженості – – 20-100 % Жовтий 1-20 % Червоний 0-1 % Індикатор технічного обслуговування Символ Колір Значення Рішення Жовтий На черзі заплановане технічне обслуговування рівня «низьке». Зв'яжіться із сервісною майстернею. Жовтий На черзі заплановане технічне обслуговування рівня «високе». Зв'яжіться із сервісною майстернею. Натисніть кнопку скидання (26), щоб скинути лічильник техобслуговування після технічного обслуговування. Увімкнення/вимкнення підсвітлювального світлодіода (GNH 18V-64-2) Для увімкнення або вимкнення підсвітлювального світлодіода натисніть кнопку підсвітлювального світлодіода (27). Увімкнення/вимкнення підсвітлювального світлодіода (GNH 18V-64-2 M, GNH 18V-64 MD) Підсвітлювальний світлодіод автоматично вмикається перед процесом забивання та автоматично вимикається після процесу забивання. Вказівки щодо роботи Перед початком будь-яких робіт переконайтеся в тому, що запобіжні і спускові пристрої функціонують належним чином, а всі гвинти і гайки затягнуті. Негайно від’єднайте дефектний або несправний електроінструмент від електромережі та зверніться до авторизованого сервісного центру Bosch. Не виконуйте жодних маніпуляцій з електроінструментом, не передбачених керівництвом з експлуатації. Не демонтуйте та не блокуйте будь-яку частину електроінструмента, наприклад, спускову скобу. Не виконуйте «аварійний ремонт» невідповідними засобами. Необхідно регулярно та належним чином обслуговувати електроінструмент. Уникайте ослаблення та пошкодження електроінструмента, наприклад, через: – удар та гравірування, – модифікації, не затверджені виробником, – направлення на трафарети з твердого матеріалу, наприклад, зі сталі, – падіння або ковзання по підлозі, – використання в якості молотка , – будь-який вид силового впливу. Перевірте, що знаходиться під або позаду вашої заготовки. Не вбивайте цвяхи у стіни, стелі або підлоги, якщо позаду є люди. Цвяхи можуть пробити заготовку і когось поранити. Не стріляйте цвяхом у вже забитий цвях. Цвях може деформуватися, цвяхи можуть заклинити або електроінструмент може неконтрольовано рухатися. Якщо електроінструмент використовується в холодному середовищі, перші цвяхи забиваються повільніше, ніж зазвичай. Після того як електроінструмент прогріється під час роботи, ви можете повернутися до нормальної робочої швидкості. Уникайте холостих прострілів, щоб зменшити спрацювання бойка. Вимикайте електроінструмент під час тривалих перерв або в кінці роботи, виймайте акумулятор і по можливості спорожнюйте магазин. Спорожнення магазину (див.мал.C1−C2) – Потягніть штовхач магазину (15) з натиснутим елементом цвяха (16) назад, доки елемент цвяха не відпустить останній цвях, а потім обережно направляйте штовхач магазину вперед до початку магазину (14). 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsУкраїнська | 217 Вказівка: не дозволяйте штовхачу магазину затискатися некеровано назад. Штовхач магазину може пошкодитися, і існує ризик защемлення пальців. – Поверніть електроінструмент так, щоб цвяхи в магазині ковзали назад до пружини магазину (21). – Натисніть на пружину магазину і дайте цвяхам вислизнути повз елемент цвяха (16) з магазину (14). Налаштування обмежувача глибини (див.мал.D) Глибину забивання цвяхів можна регулювати за допомогою коліщатка для регулювання (5). – Спорожніть магазин (14). – Цвяхи забиті занадто глибоко: щоб зменшити глибину забивання, поверніть коліщатко для регулювання (5) у напрямку «–». – Цвяхи забиті не достатньо глибоко: щоб збільшити глибину забивання, поверніть коліщатко для регулювання (5) у напрямку «+». Через індикацію регулювання обмежувача глибини (4) можна контролювати налаштування глибини забивання. – Знову заповніть магазин. – Перевірте нову глибину забивання на тестовій

За потреби повторіть дію. Усунення застрягання (див.мал.E1−E2) Окремі цвяхи можуть застрягти у спусковому каналі. Якщо це трапляється часто, зверніться в авторизовану сервісну майстерню Bosch. Вказівка: якщо бойок не рухається назад після усунення заклинювання, зверніться в авторизовану сервісну майстерню Bosch. – Відпустіть пусковий гачок (6). – Вимкніть електроінструмент та вийміть акумуляторну батарею (9). – Спорожніть магазин (14). – Натисніть на важіль натягу (3) вниз, щоб можна було відкрити спусковий канал. – Видаліть цвях, що застряг. За потреби використовуйте для цього плоскогубці. – Закрийте випускний канал, повісьте затискач важеля натягу (3) в гаки на спусковому каналі, а потім знову натисніть важіль натягу вгору. – Знову заповніть магазин. Заміна захисту заготовки (див.мал.F) Захист заготовки (1) в кінці спускової скоби (2) захищає заготовку, доки електроінструмент не буде правильно встановлений для процесу забивання. Захист заготовки можна вийняти і замінити – Відпустіть пусковий гачок (6). – Вимкніть електроінструмент та вийміть акумуляторну батарею (9). – Спорожніть магазин (14). – Зніміть захист заготовки зі спускової скоби. – Посуньте новий захист заготовки відкритим кінцем на спускову скобу. Вказівка: запасний захист заготовки можна зберігати у верхній частині магазину (14). Для цього посуньте захист заготовки у відсік для зберігання (12). Транспортування і зберігання Вимкніть електроінструмент для транспортування, особливо якщо ви використовуєте драбини або рухаєтесь у незвичайній позі. Переносьте електроінструмент на робочому майданчику лише за ручку (19) і коли пусковий гачок (6) не задіяний. Завжди зберігайте електроінструмент окремо від акумулятора та у сухому, теплому місці. Якщо електроінструмент не використовуватиметься протягом тривалого періоду часу, вкрийте деталі сталевого інструменту дрібним шаром масла. Це запобігає накопиченню іржі. Технічне обслуговування і сервіс Технічне обслуговування і очищення u Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека

u Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті. План технічного обслуговування – Очистіть магазин (14). Видаліть будь-яку пластикову або деревну тирсу, яка може накопичуватися в магазині під час роботи. Регулярно очищуйте електроінструмент за допомогою стисненого повітря. Заходи Обґрунтування Виконання Очистіть магазин (14) і штовхач магазину (15). Запобігає застряганню цвяха. – Щодня продувайте магазин/ штовхач магазину стисненим

Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)218 | Українська Заходи Обґрунтування Виконання Переконайтеся, що спускова скоба (2) працює належним чином. Підвищує безпеку вашої роботи та ефективне використання електроінструмента. – Щодня продувайте спускову скобу стисненим повітрям. Усунення несправностей Проблема Причина Усунення Електроінструмент не готовий до використання. Акумулятор не заряджений або несправний. – Повністю зарядіть акумулятор або замініть його. Акумулятор встановлено неправильно. – Переконайтеся, що акумулятор зафіксований у ручці. Температура акумулятора занадто висока або занадто низька. – Зачекайте, поки акумулятор (знову) досягне оптимальної робочої температури. Контакти акумулятора, двигун або підйомний магніт забруднені або пошкоджені. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

Магазин (14) порожній. – Знову заповніть магазин. (див. „ Заповнення магазину (див.мал.A1−A4)“, Сторінка214) Спускова скоба (2) зігнута. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

Електроніка несправна. – Зверніться в авторизовану сервісну майстерню Bosch. Інтерфейс користувача (10) несправний. – Зверніться в авторизовану сервісну майстерню Bosch. Електроінструмент готовий до використання, але цвяхи не вистрілюються. Можливий дефект у наступних компонентах: – Пусковий гачок (6)

– Двигун або приводний ремінь – Електроніка – Гумові стрічки – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

У пусковому механізмі накопичилися сторонні елементи. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

У вихідному отворі (18) або в магазині (14) накопичилися сторонні предмети. – Очистіть вихідний отвір (18) або магазин (14). У спусковому каналі застряг цвях. – Усуньте заклинювання. (див. „Усунення застрягання (див.мал.E1−E2)“, Сторінка217) Штовхач магазину (15) несправний. – За потреби очистіть штовхач магазину (15) та переконайтеся, що магазин (14) не забруднений. Пружина штовхача магазину занадто слабка або несправна. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

Використовувані кріплення заборонені. – Використовуйте лише оригінальне приладдя. Дозволяється використовувати тільки кріплення 1 609 92A 8U5 | (22.11.2023) Bosch Power ToolsУкраїнська | 219 Проблема Причина Усунення (цвяхи, скоби тощо), зазначені в таблиці «Технічні характеристики». Магазин (14) порожній. – Знову заповніть магазин. (див. „ Заповнення магазину (див.мал.A1−A4)“, Сторінка214) Активована неправильна послідовність забивання. – Знову виконайте процес забивання і при цьому дотримуйтеся правильної послідовності натискання. – GNH 18V-64-2 M, GNH 18V-64 MD: Виконайте заміну через інтерфейс користувача системи спрацьовування. Цвяхи забиваються занадто глибоко. Обмежувач глибини налаштований надто глибоко. – Встановіть обмежувач глибини на потрібну глибину. (див. „Налаштування обмежувача глибини (див.мал.D)“, Сторінка217) Буфер зношений. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

Цвяхи забиваються не достатньо

Акумулятор не заряджений або несправний. – Повністю зарядіть акумулятор або замініть його. Кріплення занадто довгі. – Використовуйте лише оригінальне приладдя. Дозволяється використовувати тільки кріплення (цвяхи, скоби тощо), зазначені в таблиці «Технічні характеристики». Обмежувач глибини налаштований надто високо. – Встановіть обмежувач глибини на потрібну глибину. (див. „Налаштування обмежувача глибини (див.мал.D)“, Сторінка217) Електроінструмент пропускає цвяхи або має надмірну швидкість подачі. Використовувані кріплення заборонені. – Використовуйте лише оригінальне приладдя. Дозволяється використовувати тільки кріплення (цвяхи, скоби тощо), зазначені в таблиці «Технічні характеристики». Пружина штовхача магазину занадто слабка або несправна. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

Цвяхи часто застрягають у спусковому

Використовувані кріплення заборонені. – Використовуйте лише оригінальне приладдя. Дозволяється використовувати тільки кріплення (цвяхи, скоби тощо), зазначені в таблиці «Технічні характеристики». – Зверніться в авторизовану сервісну майстерню Bosch. Цвяхи застаріли, клей між цвяхами не має сили зчеплення. – Використовуйте нові смужки цвяхів Забиті цвяхи зігнуті. Бойок пошкоджений. – Зверніться в авторизовану сервісну майстерню Bosch. Фахівці замінять

Bosch Power Tools 1 609 92A 8U5 | (22.11.2023)220 | Қазақ Проблема Причина Усунення Цвяхи використовуються для недозволеного матеріалу (наприклад, бетон, камінь). – Використовуйте цвяхозабивач лише для дозволеного матеріалу. (див. „Призначення приладу“, Сторінка211) Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses Транспортування На рекомендовані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби дотримання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове

Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/EC несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка220).

<2,5 <2,5 <2,5 K м/с

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Акумуляторний цвяхозабивач Товарний номер
