MANUALE UTENTE GNH 18V64 Professional BOSCH

(14) (20) (16) (21) (15) (14) (16) (15) (22) (23) (24) (25) (26)(27) (28) (29)

(16) (15) (14) (22) (23) (24) (25) (26)(30) (31)(32)

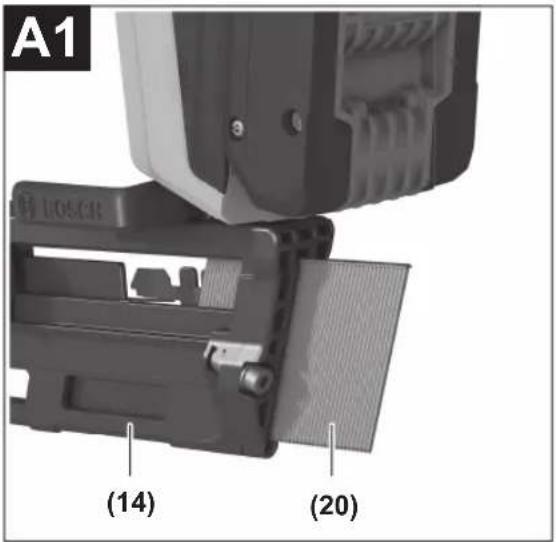

(21) Molla del caricatore Interfaccia di comando (22) Indicatore di stato (23) Indicatore del livello di carica della batteria (24) Indicatore livello di manutenzione basso (25) Indicatore livello di manutenzione alto (26) Tasto Reset GNH 18V-64-2: (27) Tasto Luce di lavoro (28) Indicatore luce di lavoro «ON» (29) Indicatore luce di lavoro «OFF» GNH 18V-64-2 M, GNH 18V-64 MD: (30) Tasto modalità (31) Indicatore dello scatto singolo (32) Indicatore dello scatto al contatto

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Chiodatrice a batteria GNH18V-64-2 GNH18V-64-2M GNH18V-64MD Codice prodotto 3601D821.. 3601D820.. 3601D822.. Tensione nominale V= 18 18 18 Sistemi di scatto – Scatto singolo con blocco di sicurezza

– Scatto al contatto con rientro automatico

Elemento d'inserimento – Tipo Groppini Groppini Chiodi a mezza testa – Lunghezza mm 32–64 32–64 32–64 – Diametro mm 1,6 1,6 1,8 ga 16 16 15 – Angolo 20° 20° 34° Capacità max. del caricatore 105 105 105 Dimensioni (senza batteria) – Altezza mm 283 283 323 – Larghezza mm 96 96 95 – Lunghezza con protezione sal- vapezzo mm 336 336 385 Peso secondo EPTA-Procedure 01:2014

per lo stoccaggio °C –20...+50 –20...+50 –20...+50 Batterie compatibili GBA18V... ProCORE18V... GBA18V... ProCORE18V... GBA18V... ProCORE18V... Batterie consigliate GBA18V...≥2,0Ah ProCORE18V...≥4,0Ah GBA18V...≥2,0Ah ProCORE18V...≥4,0Ah GBA18V...≥2,0Ah ProCORE18V...≥4,0Ah Caricabatteria consigliati GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... GAL18... GAX18V... GAL36... A) in funzione della batteria utilizzata B) prestazioni ridotte in caso di temperature <0°C C) Prestazioni limitate con GBA 18V... I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il si- to www.bosch-professional.com/wac. Informazioni su rumorosità e vibrazioni GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD Valori di emissione acustica rilevati conformemente aEN60745‑2‑16. Il livello di rumorosità ponderato A dell’elettroutensile è tipicamente di: Livello di pressione acustica dB(A)

Livello di potenza sonora dB(A)

Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale di tre direzioni) e grado d’incertezza K rilevati conformemente aEN60745‑2‑16:

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Chiodatrice a batteria Codice prodotto
