| Technische kenmerken | Wolf Garten A 320 E elektrische grasmaaier, maaibreedte van 32 cm, vermogen van 1200 W. |
|---|---|
| Motortype | Elektrische motor, stil en emissievrij. |
| Maaibreedte | Instelbaar op 3 niveaus (20-60 mm). |
| Vangbakcapaciteit | 30 liter, met vulniveau-indicator. |
| Gewicht | Ongeveer 12 kg, wat het wendbaar maakt. |
| Gebruik | Ideaal voor kleine en middelgrote oppervlakken, gemakkelijk te manoeuvreren. |
| Onderhoud | Reinig het maaidek na elk gebruik, slijp de messen afhankelijk van het gebruik. |
| Veiligheid | Veiligheidsschakelaar, bescherming tegen overbelasting. |
| Algemene informatie | 2 jaar garantie, gebruiksaanwijzing inbegrepen, reserveonderdelen beschikbaar. |
Veelgestelde vragen - A 320 E Wolf Garten
Gebruikersvragen over A 320 E Wolf Garten
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding A 320 E - Wolf Garten en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. A 320 E van het merk Wolf Garten.

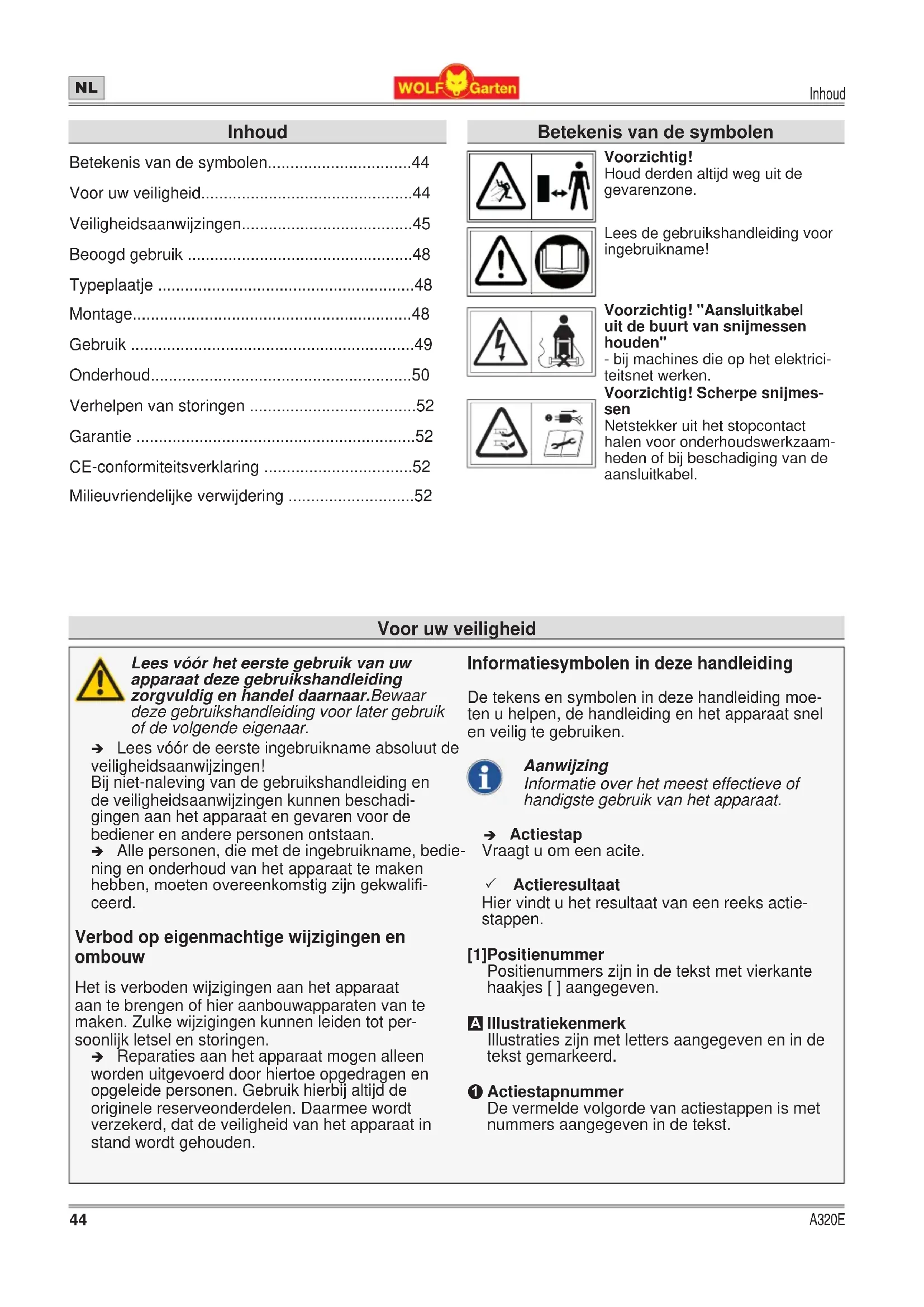

GEBRUIKSAANWIJZING A 320 E Wolf Garten
Betekenis van de symbolen. 44
Voor uwveiligheid. 44
Veiligheidsaanwijzingen. 45
Beoogd gebruik 48
Typeplaatje 48
Montage. 48
Gebruik 49
Onderhoud. 50
Verhelpen van storingen 52
Garantie 52
CE-conformiteitsverklaring 52
Milieuvriendelijke verwijdering 52
Betekenis van de symbolen
Voorlichtig!
Houd derden aktijd weguit de gevarenzone.
Lees de gebruikshandleiding voor ingebruikname!
Voorzichtig! "Aansluitkabeluit de buurt van snijmessenhonden"
- bij machines die op het elektricieteitsnet werken.
Voorzichtig! Scherpe snijmessen
Netstekker uit het stopcontact halen voor onderhoudswerkzaamheden of bij beschadiging van de aansluitkabel.
Voor uw veiligheid
Lees voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar.Bewaar deze gebruikshandleiding voor later gebruik of de volgende eigenaar.
Lees voor de eerste ingebruikname absolutut de veiligheidsaanwijzingen!
Bij Niet-naleving van de gebruikshandleiding en de veiligheidsaanwijzingen+kunnen beschadigingen aan het apparaat en bevaren voor de bediener en andere Personen ontstaan.
Alle Personen, die met de ingebruikname, bedie-ning en onderhoud van het apparaat te maken hebben, moeten overeenkomstig zich gekwalifi-ceed.
Verbod op eigenmachtige wijzigingen en ombouw
Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te makes. Zulke wijzigingen konnen leiden tot persoonlijk letsel en storingen.
Reparations aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide Personen. Gebruik hierbij aktijd de originele reserveonderdelen. Daarmee worden verzekerd, dat de verilgheid van het apparaat in stand worden gezogen.
Informatiesymbolen in deze handleiding
De tekens en symbolen in deze handleding moeten u helpen, de handleiding en het apparaat snelen veilig te gebruiken.
Aanwijzing
Informatie over het meest efectieve of handigste gebruik van het apparaat.
Actiestap
Vraagt u om een acite.
Actieresultaat
Hier vindt u het resultaat van een reeks actie-stappen.
[1]Positienummer
Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.
A Illustratiekenmerk
Illustraties zich met letters aangegeven en in de tekst gemarkeerd.
1 Actiestapnummer
De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst.
Veiligheidsaanwijzingen
Gevarenniveauaus van waarschuwingsaanwij-zingen
In deze gebruikshandleiding worden de volgende gesvarenniveauaus gebrukt om op potentieel gevaarlijke situations te wijzen:
GEVAAR!
De gevaarlijke situatie doet zich onmiddelijk voor en leidt, indien de maatregelen Niet worden opgevolgd, tot ernstige verwondingen tot dodelijk letsel.
WAARSCHUWING!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen nicht worden opgevolgd, tot ernstig letsel of de dood.
VOORZICHTIG!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen nicht worden opgevolgd, tot Licht of matig letsel.
Let op!
Een möglich schadelijke situatie kan ontstaan en leidt, indien keine nicht worden vermeden, tot materiele schade.
Opbouw van de veiligheidsaanwijzingen
GEVAAR!
Soort en bron van het gevaar!
Gevolgen bij nicht naleven
Maatregel voor de veiligheid
Bescherming van uzelf en andere Personen
Om veiligheidsredenen mogen kinderen,jongeren onder de 16JAer en personen, die Nietbekend zijn met de gebruikshandleiding en de hantering van de grasmaaier, de grasmaaier Niet bedieren. Plaatseijk voorschriften kuren de minimumleeftijd van de gebruiker bepalen.
Personen, die de grasmaier bedieren, mogen nicht onder invloed van bedwelmende middelen (bijv. alcohol, drugs of medicijnen) zich.
Wees voorzichtig en vrijp Niet in de roterende maaibalk.
Denk eraan, dat de eigenaar of gebruiker van het apparaat verantwoordelijk is voor ongevallen met andere Personen of hun eigendommen.
De grasmaaier mag Niet door Personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of verstelijkke vermogens of gebrek aan ervaring en/of kennis worden bediend, tenzij dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid en instructies hebben ontvangen over het gebruik van de grasmaaier.
Neem de grasmaier Niet in gebruik, wanneer er Personen (vooral kinderen) of dierenicht in de buurt zich.Let er ook op, dat kinderen nicht met de grasmaier spelen.
Onderbreek het maaien, wonneer u merkt dat er personen (vooral kinderen) of huisdieren in de buurt zich.
Maai nooit blootsvoets of met sandalen aan.
Schakel de motor alleen in, wanner uw voeten op veilige afstand van de maabalk zich.
Draag bij het werkken met of aan de grasmaaier alkijd stevige, dichte schoenen en een lange broek en andere geschikte persoonlijke beschemmingsmiddelen (veiligheidsbril, gehoorbescherming, werklandschoenen etc.). Het dragen van persoonlijke beschemmingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen van losse kleding of kleding met koorden of loshangende riemen en dergelijkke.
Voor het gebruik
Maak u voor aanvang van werkzaamheden met de grasmaier vertrouwd met+zijn functies en bedieningselementen.
Controller of alle moeren en schroeven goed vastzitten om zeker te zijn dat de grasmaier veilig kan worden gezruikt.
Controller de grasmaier voordat u hem in gebruik neemt en na een botsing op tekenen van slijtage of beschadiging. Vergewis u ervan, dat de motor is uitgeschakeld voordat u hem instelt en/of reinigt en dat de stekker uit het stopcontact is getrokken, zodat per ongeluk starten worden voorkomen. Laat beschadigingen door een gekwalificeerdvakman of een gespecialiseerde werkplaats repareren.
Veiligheidsaanwijzingen
Gebruik nooit een grasmaier, waarvan de schakelaar defect is en Niet meer in- ofuitgeschakeld kan worden. Laat deze door een gekwalificeerdvakman of een gespecialiseerde werkplaats repareren.
Verwijder instelgereedschap of schroefsleutels voordat u de grasmaier inschakelt. Een stuk gereedschap of een sleutel, die zich in de maaibalk befindt, kan tot verwondingen leiden.
Controller de aansluitkabel en het buitensnoer van de grasmaier op beschadiging en veroudering (broosheid).
Gebruik kabel en snoer alleen wanner deze in perfecte staat zijn. Laat beschadigde kabels/snoeren door een elektricien of een gespecialiseerde werkplaats repareren.
Gebruik nooit een grasmaaier met beschadigde of ontbrekende veiligheidsvoorzieningen zoals bijv.uitwerpklep en/of gravyangkorf, behuizing etc.Laat deze door een daartoe gekwalificeerd vakman of gespecialiseerde werkplaats repareren of indien nodig verwangen.
Controller de uitwerpklep op broosheid en goed vastzitten.
Vergewis u er voor het maaien van, dat er geen takken, stenen, draden enz. op het gras liggen en houdijdens het maaien steeds rekening met dergelijkke obstakels.
Controller de grasvangkorf regelmatig op slijtage of verlies van functionaliteit.
Controller (visuel), of de messenbalk en zich bevestigingsmiddelen bot, beschadigd of cervormd zich.
Tijdens het gebruik
Vermijd een abnormale lichaamshouding.
Zorg dat u stevig staat en steeds uw evenwicht bewaart. Ga nooit rennen, maar beweeg u in een rustig tempo voorwaarts.
Daardoor kurz u de grasmaaier in onverwachte situaties beter onder controle honden.
Werk met de grasmaier Niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. De grasmaier kan vonden afgeven, die het stof of de dampen hunnen doen ontsteken.
Kantel de grasmaier bij het starten of opstarten van de motor Niet, tenzij de grasmaier hierbij moet worden opgetild. In dat geval mag u de grasmaier slechts zo ver kantelen als absolut nodig is en heft u alleen de zichde op die van de gebruiker is afgewend.
Houd de door de duwstang geveen veiligheidsafstand aan.
Schakel onder de volgende omstandigheden de grasmaieruit en trek de stekker eruit. Vergewis u ervan, dat alle bewegende delen volledig tot stilstand zich gekomen:
- bij het verlaten van de grasmaaier;
- om de geblokkeerde messenbalk vrij te make;
- bij het controlleren, reinigen en werken aan de grasmaaier;
- wonneer een vreemd voorwerp is geraakt (verzeker u ervan, of de grasmaier of de messenbalk beschadigd়);
- wanner de grasmaier door onbalans sterk trilt:
- wanner de aansluitkabelijdens gebruik beschadigd raakt.
Wees uiterst voorzichtig wanner uachtenwaarts maait en de grasmaaier maar u toe trekt.
Schakel de grasmaieruit, wanner u hem kantelt of transporteert, bijv. van/naar het gazon of over laden.
Ga Niet voor de opening, waar het gras wordtuitgeworpen, staan. U kunt anders door demaaibalk worden gegren of getroffen wordendoor het uitgeworpen gras.
Laat bij onderbrekingen van het werk de grasmaaier nooit onbeheerd awhilen berg hem op een veilige plaats op.
Voordat u de grasmaier optilt of wegdraagt schakelt u de motoruit, trek u de voedingsstekker eruit en wacht u, tot de maiaibalk tot stilstand is gekomen.
Verstel de maaihoogte alleen bijuitgeschakelde motor en stilstaandemaibalk.
Zet de motor uit en wacht tot de mesenbalk stilstaat voordat u de grasvangkorf eraf neemt. Bevestig na het legen de grasvangkorf zorgvuldig en verzeker u ervan dat de grasopvangzak veilig aan de grasmaaier is bevestigd.
Open de uitwerpklep nooit wanneer de motor nog draait.
Veiligheidsaanwijzingen
Rij nooit met draaiende motor over grind. Er bestaat dan gevaar voor steenslag!
Maai, indien möglichk, nicht in nat gras.
Maaien op hellingen
Zorg voor een veilige, stabiele stand en maai langzaam.
Maai altijd dwars op de helling en Niet op en neer.
Wees uiterst voorzichtig bij het veranderen van richting. Er bestaat gevaar struikelen!
Maai Niet op steile hellingen.
Na het gebruik
Schakel de grasmaieruit en zet hem weg op eenveiligeplaats.
Wanner u onderhouds-en reinigingswerkzaamheden aan de grasmaaieruitvoert, schakelt u de grasmaaieruit, trekt u de stekker eruit en verwijdert u de gravyangkorf.
Let er bij onderhoudswerkzaamheden op, dat geen vingers worden ingeklemd:tussen bewegende snijmessen en vaststaande delen van de machine.
Let er bij onderhoudswerkzaamheden op, dat zelfs, wanneer de voedingsbron isuitgeschakeld, het snijmes kan worden bewogen.
Zorg ervoor dat de ventilatiesleuven vrij়n van vuil.
Berg de grasmaier buiten het bereik van kinderen op.
Voer zelf geen reparaties aan de grasmaier uit, maar LAST deze alleen door een gekwalificeerdvakman of een gespecialiseerde werkplaatsuitvoeren.
Laat de motor afkoelen, voordat u de grasmaaier wegzet.
Elektrische schok door beschadigde kabel!
De zekering worden nicht alkijd geactiveerd,
wonneer de kabel doorgesneden of beschadigd worden.
Raak de kabel nicht aan, voordat de voedingsstekker uit het stopcontact is getrokken.
Laat beschadigde kabels/snoeren door een elektricien of een gespecialiseerde werkplaats repareren. Het is verboden, de kabel met isolatietape te repareren.Bevestig de aansluitkabel aan de trekontlasting en LAST hem Niet gegen randen en puntige of scherpe voorwerpen schuren.
Laat de kabel nicht beklemd raken in kieren van deuren of ramen.
Verwijder of overbrug geen schakelingen (bijv. koppelen van de veiligheidsbeugel aan de duwstang).
De machine要去 via een aardlekschakelaar (RCD) worden bediend met een uitschakelstroom van Niet meer dan 30mA
Gebruik buiten alleen daartoe goedgekeurde en dienovereenkomstig gemarkeerd aansluitkabels, bijv. H07RN - F 3 x 1,5 mm² (max. 25 m).
Verbindingsdelen van aansluitkabels要去en spatwaterdicht en van rubber of met rubber bekleedহ.
Algemene veiligheidsaanwijzingen
Vervangingsonderdelen moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik waarom alleen originele verwangingsonderdelen van WOLF-Garten of de door de fabrikant goedgekeurde verwangingsonderdelen. Neem bij het verwangen.altijd de meegeleverde inbouwinstructies in acht en trek eerst de voedingsstekker eruit.
Laat reparationsuitsluitenddooreen gekwalificeerdvakman of eengespecialiseerde werkplaatsuitvoeren.
Laat vanwege veiligheidsredenen verslen of beschadigde delen verrangen.
Deze grasmaier is bestemd voor de verzorging van gazons en grasvelden in de privésector. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere Personen mag de grasmaier Niet voor andere doeleinden worden gezruikt.
Gebruik de grasmaier alleen bij daglicht of goede kunstmatige verlichting. Houd uw werkgebied schoon en goed verlicht.
Gebruik de grasmaier alleen bij droog weeR. Stel hem Niet bloot aan regen of andere natte omstandigheden. Door het binnendringen van water in de grasmaier verhoegt het gevaar van een elektrische schok.
Beoogd gebruik
De grasmaaier is uitsluitend voor het maaien van gras bestemd. Elk ander of verdergaand gebruik geldt als Niet beoogd.
De gebruiker is aansprakelijk voor schade door Niet beoogd gebruik.
Typeplaatje
Positie
Het typeplaatje bevindt zich op de uitwerpklep.
Aanwijzing
De aanduiding bezit officiele waarde en mag Niet gewijzigd of onleesbaar gemaakt worden.

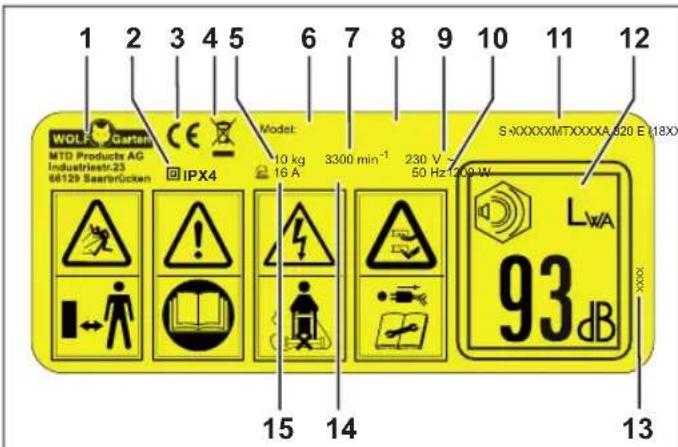

Opbouw
1 Fabrikant
2 Beschermingsklasse/beschermingssoort
3 CE-kenmerk
4 Afvoerinstructions
5 Gewicht
6 Modelnaam
7 Motortoerental in min-1
8 Modelnummer grasmaaier
9 Nominale spanning, stroomtype
10 Frequentie
11 Serienummer
12 Geluidsvermogen gegardeerd
13 Bouwjaar
14 Vermogen
15 Zekering
Montage
Duwstang bevestigen
(afb. A B C D E F)
Steek het onderste deel van de duwstang op de draadstang B 1.
Schuif een onderlegriga op de draadstang B2.
→ Schroef de handmAf op de draadstang. Draai de handmoer zo ver aan, tot de duwstang helemaal gegen de houder aanligt E 3.
Herhaal de procedure aan de andere kant.
Schuif het console met de aan-/uitschakelaar in de waarvoort bestemde geleiding aan het bovenste deel van de duwstang C 1.
Los de schrA fc uit de trekontlasting A b en verwijder de moer A d C 2.
Schuif de trekontlastAb van onderaf op het bovenste deel van de duwbalk op de zichde, waarop zich de aan-/uitschakelaar bevindt C 3.
Schroef de trekontlast op een afstand van ca. 9 cm van het console van de aan-/uitschakelaar weeer vast met de schroef A c en de moer A d.
Verbind het bovenste deel van de duwbalk met de beide onderste delen, waar bij u aan iedere zijde een bout A e door een van de boringen leidt D 1.
Aanwijzing
U kunt de duwbalk afhankelijk van de lichaamsgroote instellen op twee gewenste werkpositiona (a of b).
Schuif opijdere bAe een onderlegring A a D 2.
→ Schroef op iedere bA te een handmoer A f vast D 3.
Druk de kabelhou ng op de duwbalk en rijg de kabel in E 1.
Aanwijzing
Zorg ervoor, dat de kabel Niet knikt.
Klem de kabel in de trekontlastF 1.
Grasvangkorf monteren (Afb. G)
Zet de twee onderste delen van het deksel in elkaar 61.
Zet het achterste deel van het deksen2.
Klap het deksel langzaam zich enzet waar bij de zijden in G
Breng de greedp aan het deksel 4.
Breng de geleiding in de waarvoor bestemde groeven aan de grasvangkorf aan 6 ⑤.
Gebruik
Bedieningselementen (afb. P)
1 Veiligheidsbeugel
2 Aan/-uitschakelaar
3 Trekontlasting
4 Hoogteversteling duwstang
5 Uitwerpklep
6 Grasvangkorf
7 Maaihoogte-indicator
8 Maaihoogte-instelling
Gebruikstijden
Neem de regionale voorschriften in acht.
Vraag de toegestane gebruikestijden op bij de lokale regelgevende instantie.
Grasvangkorf inhangen(afb. J)
GEVAAR!
Gevaar van verwondingen door roterende messenbalk.
Schakel de motor uit. Wacht tot de messenbalk stilstaat en trek de stekker uit het stopcontact, voordat u instellenen aan het apparatusaat uitvoert.
Til de uitwerpklep101.
Pak de grasvangkorf aan de greed en hang deze in de grasmaaier J 2.
De grasvangkorf is ingehangen en u kunt deuitwerpklep weeer loslaten.
Maaihoogte instellen (afb. 1)
GEVAAR!
Gevaar van verwondingen door roterende messenbalk.
Schakel de motor uit. Wacht tot de messenbalk stilstaat en trek de stekker uit het stopcontact, voordat u instellenen aan het apparatusaat uitvoert.
Trek de hendel ijets naar buHn1.
Stel de gewenste maaihoogte1n2.
Laat de hendel weer 1s3
Aanwijzing (maaihoogte - toestand van het gras)
Maai het gras zo droog möglichk, om het gazon te sparen.
Stel een maaihoogte van 45 mm in.
Maai bij vochtig en hoog gras met een grotere maaihoogte.
Aansluiting op het stopcontact (230 volt, 50 Hz) (afb. K)
Let op!
Sluit de grasmaier alleen aan op stopcontacten, die met een zekering van 16 ampere (of LS-schakelaar type B) zijn beveiligd.
Hang de netkabel in de trekontlastko1
Steek de stekker in het stopcontact aan het apparaat K 2.
Belangrijke aanwijzing bij de aardlekschakelaar
Deze veiligheidsvoorziening beschermt u tegen ernstig letsel bij het aanraken van beschadigde stroomkabels, beschadigde isolatie en in bepaalde gezallen ook bij het beschadigen van onder spanning staande leidingen.
Sluit de grasmaier alleen aan op stopcontacten, die met een aardlekschakelaar (RCD) met een foutstroom van nicht meer dan 30mA zich beveiligd.
Voor oude installations zijn er ombouwsets. Raadpleeg een gekwalificeerd elektricien.
Grasmaier in-/uitschakelen (afb. L M)
VOORZICHTIG!
Gevaar van verwondingen door roterende messenbalk.
Grasmaier Niet inschakelen, wanneer u voor de grasuitwerpopening staat!
Schakel de grasmaaier in op een vlakte ondergrond.
Let op!
Schakel de grasmaaier Niet in hoog gras in -kantel hem desnoods, zoals afgebeeld in L.
Motor inschakelen (afb. M)
Druk op de aan-/uitschakelaar en houd deze ingedrukt M 1.
Trek de veiligheidsbeugel 2.
Laat de aan/-uitschakelaar s1.
Motor uitschakelen (afb. M)
Laat de veiligheidsbeugel 1s3
Grasvangkorf eraf nemen en legen (afb. J)
GEVAAR!
Gevaar van verwondingen door roterende messenbalk.
Schakel de motor uit. Wacht tot de messenbalk stilstaat en trek de stekker uit het stopcontact, voordat u instellen aan het apparatusaat uitvoert.
Aanwijzing
Wanner het afgemaaide gras op de grond blijft liggen is de gravyangkorf vol en moet u deze onmiddelijk legen.
Schakel de motor uit en trek de voedingsstekker uit het stopcontact.
Til de uitwerpklep 101
Verwijder de grasvangf2.
Laat de uitwerpklep weer neer.
Leeg de grasvangkorf.
Verhelp voor het starten eventuele verstoppen in het maagedeelte.
Werken zonder grasvangkorf
Verwijder de grasvangkorf.
Bij werken zonder grayscalekorf worden het afge- maaide gras direct maar beneden uitgeworpen.
Tips voor de verzorging van het gazon (afb. N)
Het gazon bestaatuitverschillende grassoorten. Wanneruvaakmaait,wordtde groei van sterk wortelend gras bevordert en wordt een stevige grasumat gevormd.Wanneru zelden maait ontwikkelen zich in versterkte mate hooggroeiende grassoorten en onkruid (bijv.klaver,madeliefjes)
Om uw gras gezond en gelijkmatig te lately groeien en geen banen te lately ontstaan, moet u de gemaaide banen.altijd enkele centimeters lately overlappen N.
- Leg de kabel altijd veilig op het terras, pad of het reeds gemaaide gras.
-
De normale hoogte van het gras ligt ongeveer bij 40-50 mm. Maai ca. een derde van de totale hoogte af, zodra het gras een hoogte van 60-70 mm hebft bereikt.
-
Maai het gras Niet korten dan 45mm ,omdat anders de grasmat bij droogte beschadigd kan raken.
-
Maai hoog gegroeid gras in etappes tot de normale hoogte.
Na afloop van de werkzaamheden
Schakel de grasmaaieruit, wacht tot de maiaibalk tot stilstand is gekomen en trek de voedingsstekkeruit het stopcontact.
Leeg de grasvangkorf.
Berg de grasmaier op een veilige plaats op.
Onderhoud
WAARSCHUWING!
Gevaar van letsel of materiele schade.
Onderhouds- en reinigingswerkzaamheden aan het apparaat mogen alleen bijuitgeschakelde motor en verwijderde stekker worden uitgevoerd.
Grijp Niet in de roterende messenbalk.
Laat reparatie- en onderhoudswerkzaamheden en het verwangen van veiligheidselementen, kabels enz. uitvoeren door een gekwalificeerdvakman of een gespecialiseerde werkplaats.
Berg de grasmaaier nicht op in een vochtige ruimte.
Laat de grasmaier aan het einde van het seizoen door een gekwalificeerdvakman of een gespecialiseerde werkplaats inspecteren.
Reiniging van de grasmaier
GEVAAR!
Gevaar van verwondingen door roterende messenbalk.
Schakel de motor uit. Wacht tot de messenbalk stilstaat en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
Reinig na elke keer maaien de grasmaaier met een handveger.
Reinig de afdekklep regelmatig met een handveger.
Let op!
Spuit de grasmaaier in geen geval met water of een hagedrukreiniger af.
Reiniging van de grasvangkorf
Aanwijzing
Reinig de grasvangkorf bij voorkeur direct na het maaien.
Til de uitwerpklep op
Verwijder de grasvangkorf.
Laat de uitwerpklep weeer neer.
Leeg de grasvangkorf.
Reinig de grasvangkorf inclusief stangen met water of een handveger.
Reinig vooral ook het oppervlak onder de vulniveau-indicator.
Laat de grasvangkorf drogen voor het volgende gebruik.
Transport en opslag
GEVAAR!
Gevaar van verwondingen door roterende messenbalk.
Schakel de motor uit. Wacht tot de messenbalk stilstaat en trek de stekker uit het stopcontact, voordat u het apparaat transporteert of opslaat.
Beveilig de grasmaaier voldoende gegen onbedoeld verschuiven, wanneer u hem op of in een voertuig transporteert.
Opslag in de winter
Maak na elk maaiseizoen uw grasmaier grondig schoon.
Laat uw grasmaier in de herfst door een gespecialiseerde werkplaats controleren.
Sla uw grasmaaier in een schone en droge ruimte op.
Bescherm in de winter de grasmaaier bij langdurige opslag gegen roest.
Vervangen van de messenbalk (afb. 0)
WAARSCHUWING!
Gevaar van verwondingen.
Laat het verrangen van de maaibalk door een gespecialiseerde werkplaatsuitvoeren.
Werkzaamheden aan het apparaat mogen alleen bij uitgeschakelde motor worden uitgevoerd.
Stekker uit het stopcontact trekken.
Geschikte handschoenen dragen.
Let op!
Door bijslijpen van de messenbalk kan onbalans ontstaan. Laat een controle op onbalansuitvoeren door een gespecialiseerde werkplaats.
Aanwijzing
Om de messenbalk te kuren verrangen, is een momentsleutel met SW13 nodig.
Aanhaalmoment van de bout:
M8:14-16Nm
Verhelpen van storingen
WAARSCHUWING!
Gevaar van verwondingen of materiele schade
Bezoek bij twijfel aktijd een gespecialiseerde werkplaats.
Zet voor elke controle of voor werkzaamheden aan de maiaibalk de grasmaaier uit en trek de voedingsstekker uit het stopcontact.
Probleem MogelijkeoorzaakOplossing
| Onrustig lopen, sterk trillen van de grasmaaier. | De maaibalk is beschadigd. De maaibalk is losgeraatk van de bevesti-ging. | Gaaar een gespecialiseerde werk-plaats. |
| De motor doet het nicht | De zekering van de netaansluiting is geacti-veerd/defect. Handelwijze in geval van schade aan de kabel: Let op! Elektrische schok! De zekering worden Niet altijd geactiveerd, wanner de kabel doorgesneden of bescha-digd is. Raak de kabel Niet aan, voordat de voedingsstekker uit het stopcontact is getrokken. Laat beschadigde kabels/snoeren door een elektricien of een gespecialiseerde werk-plaats repareren. Het is verboden, de kabel met isolatietape te repareren. | Laat dit repareren door een elektri-cien. Gaaar een gespecialiseerde werk-plaats. |
| Slechte maai-/opvangpres-tatie. | De messenbalk is bot. De grasopvangzak is verstopt. | Gaaar een gespecialiseerde werk-plaats. Volg de aanwijzingen in hoofdstuk "Maaihoogte instellen" op. |
| De maaihoogte is Niet aangepast. | Volg de aanwijzingen in hoofdstuk "Maaihoogte instellen" op. |
Vervangingsonderdelen en toebehoren
Bestelnr. Artikelaanduiding Artikelomschrijving
WG742-04355 Vi 32 D Messenbalk 32 cm
Garantie
In elk land gelden de door ons bedrijf of door de importeur uitgegeven garantiebepalingen. Storingen aan uw apparaat verhelpen wij binnen het kader van de garantie kosteloos, voor zover een materiaal- of productiefout de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtst bijzijnde vestiging.
CE-conformiteitsverklaring
Meer informatatie over het apparaat vindt u in de apart bijgevoegde CE-conformiteitsverklaring, die een bestanddeel van de gebruikshandleiding is.
Milievriendelijke verwijdering
Voer het elektrische gereedschap Niet via het huidhoudelijk afval af!
Volgens de Europese richtig 2012/19 / EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting
hiervan in nationale wetgeving, moeten afgedankte elektrische gereedschappen gescheiden worden ingezameld en milieuvriendelijk worden gerecycled.
Innehäll
Symbolforklaring 53
