| Caratteristiche tecniche | Rasaerba elettrico Wolf Garten A 320 E, larghezza di taglio 32 cm, potenza 1200 W. |
|---|---|
| Tipo di motore | Motore elettrico, silenzioso e senza emissioni. |
| Altezza di taglio | Regolabile su 3 livelli (20-60 mm). |
| Capacità del sacco di raccolta | 30 litri, con indicatore del livello di riempimento. |
| Peso | Circa 12 kg, facile da manovrare. |
| Utilizzo | Ideale per superfici piccole e medie, facile da manovrare. |
| Manutenzione | Si consiglia la pulizia del piatto di taglio dopo ogni utilizzo, affilatura delle lame in base all'uso. |
| Sicurezza | Interruttore di sicurezza, protezione da sovraccarichi. |
| Informazioni generali | Garanzia di 2 anni, manuale d'uso incluso, pezzi di ricambio disponibili. |
Domande frequenti - A 320 E Wolf Garten
Domande degli utenti su A 320 E Wolf Garten
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale A 320 E - Wolf Garten e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. A 320 E del marchio Wolf Garten.

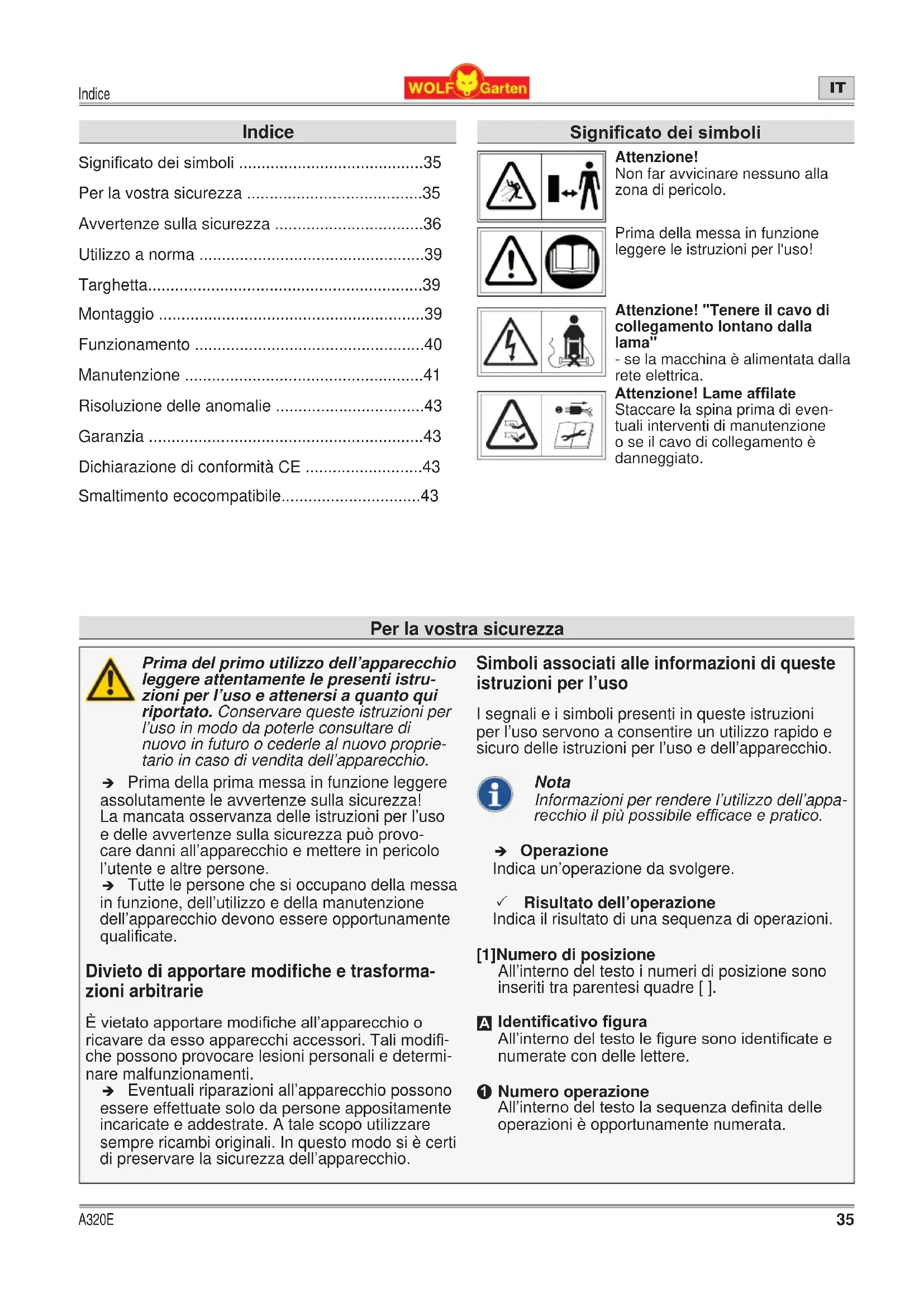

MANUALE UTENTE A 320 E Wolf Garten
Significato dei symboli 35
Per la nostra sicurezza 35
Avvertenze sulla sicurezza 36
Utilizzo a norma 39
Targhetta 39
Montaggio 39
Funzionamento 40
Manutenzione 41
Risoluzione delle anomalie 43
Garanzia 43
Dichiarazione di conformità CE 43
Smaltimento ecocompatibile. 43
Significato dei symboli
Attenzione!
Non far avvincare nessuno alla zona di pericolo.
Prima della messa in funzione leggere le istruzioni per l'uso!
Attenzione! "Tenere il cavo di collegamento lontano alla lama"
- se la macchina è alimentata dalla rete elettrica.
Attenzione! Lame affiliate
Staccare la spina prima di eventuali interventi di manutenzione o se il cavo di collegamento è danneggiato.
Per la nostra sicurezza
Prima del primo utilizzato dell'apparecchio leggere attendamente le presenti istruzioni per l'uso e attenersi a quello qui riportato. Conservare queste istruzioni per l'uso in modo da poterle consultare di nuovo in futuro o cederle al nuovo propietario in caso di vendita dell'apparecchio.
Prima della prima messa in funzione leggere assolutamente le avventenze sulla sicurezza! La mancata osservanza delle istruzioni per l'uso e delle avventenze sulla sicurezza può provocare danni all'apparecchio eMETTERE in pericolo l'utente e altre persone.
Tutte le personne che si occupano della messa in funzione, dell'utilizzo e della manutenzione dell'apparecchio devono essere opportunamente qualificate.
Divieto di apportare modifiche e trasformazioni arbitrarie
E vietato apportare modifiche all'apparecchio o ricavare daesso apparecchi accessori. Tali modifiche possono provocare lesioni personali e determinare malfunzionamenti.
Eventuali riparazioni all'apparecchio sono essere effettuate solo da persona appositamente incaricate e addestrate. A tale scopo utilizzato sempre ricambi originali. In quello modo si è certi di preservare la sicurezza dell'apparecchio.
Simboli associati alle informazioni di queste istruzioni per l'uso
I segnali e i symboli presenti in queste istruzioni per l'uso servono a consentire un utilizzo rapido e sicuro delle istruzioni per l'uso e dell'apparecchio.
Nota
Informazioni per renderere l'utilizzo dell'apparecchio il più possibile efficace e pratico.
Operazione
Indica un'operazione da svolgere.
Risultato dell'operazione
Indica il risultato di una sequenza di operazioni.
[1]Numero di posizione
All'internodeltestoinumeridi posizione sono insertitrapatarentesi quadre[]
A Identificativo figura
All'internodeltestolefiguresonoidentificatenumeracondellolettere.
1Numero operazione
All'internodeltestolasequenzadefinitadelles operazioniopeportunamente numerata.
Avvertenze sulla sicurezza
Livelli di pericolò delle avventenze
Nelle presenti istruzioni per l'uso, per segnalare le potenziali situazioni pericolose vengono utilizzati i seguenti livelli di pericolo:
PERICOLO!
Situation di pericololo imminente che, se non evitata, provoca gravi lesionsi, potenzialmente mortali.
AVVERTENZA！
Situation potenzialmente pericolosa che, se non evitata, cui provocare gravi lesioni, potenzialmente mortali.
ATTENZIONE!
Situation potenzialmente pericolosa che, se non evitata, cui provocare lesioni di minore o modesta entità.
Avviso!
Situation potenzialmente negativa che, se non evitata, cui causare danni materiali.
Struttura delle avventenze sulla sicurezza
PERICOLO!
Tipoeorigine del pericolo!
Conseguenze della mancata osservanza
Cosa fare per prevenire il pericolo
Protezione personale e di terzi
Per motivi di sicurezza non devono utilizzare il tosaerba bambini, ragazzi di età inferiore ai 16 anni e coloro che non hanno fatto le istruzioni per l'uso e non conoscono il funzionamento del tosaerba. Eventuali disposizioni locali potrebbero prescrivere una diversa età minima per l'utente dell'apparecchio.
Coloro che utilizzato il tosaerba non devono essere molto l'effetto di sostanze stupefacenti (ad es. alcol, droghe o farmaci).
Prestare attenzione e non inflare gli arti in corrispondenza della barra portalama in rotazione.Tenere presente che il conducente della macchina/l'utente sare responsabile di eventuali incidenti con altre persono o con oggetti di proprietà di queste ultime.
Il tosaerba non deve essere utilizzato da persona (compresi i bambini) affette da difficultà fisiche, sensoriali o mentali o che non dispongano della necessaria esperenza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza e ricevano istruzioni su come utilizzare il tosaerba.
Non mettere in funzione il tosaerba se nelle sue vicinanzi sono presenti altre persone (in particolare bambini) o animali. Assicurarsi inoltre che i bambini non giochino con il tosaerba.
Smettere di tagliare l'erba se nei paraggi si nota la presenza di altre persone (in particolare bambini) o animali domestici.
Non tagliare mai l'erba a piedi nudi o indossando solo dei sandali.
Accendere il motore solo quando i propri piedi sono a una distance di sicurezza alla barra portalama.
Quando si lavora con il tosaerba e si eseguono interventi su diesso, indossare sempre scarpe robuste e pantaloni lunghi, nonché gli altri necessari dispositivi di protezione individuale (occhiali di protezione, cuffie insonorizzanti, quanti da lavoro, ecc.). Indossando i dispositivi di protezione individuale si riduce il rischio di lesioni. Evitare di indossare abiti non attillati o capi di vestiario con cinghie o lacci pensolanti.
Prima dell'uso
Prima di iniziare a lavorare, cercare di familiarizzare con il tosaerba, le sue funzioni e i loro elementi di lavoro.
Controllare che tutti i dadi e le viti siano bene in sede, in modo da essere certi che il tosaerba venga utilizzato in condizioni di sicurezza.
Prima della messa in funzione e in caso di urto, controllare che il tosaerba non presenti tracce di usura o di danneggiamento. Prima di iniziare le operazioni di regolazione e pulizia, assicurarsi che il motore sia spento e che la spina sia stata estratta alla presa elettrica, in modo da evitare un avviamento accidentale. Far riparare gli eventuali danni da un technician qualificato o un'officina specializzata.
Avvertenze sulla sicurezza
Non utilizzato il tosaerba se l'interruttore è difettioso e non si riesce più ad accenderlo o spegnerlo. Farlo riparare da un technician qualificato o un'officina specializzata.
Prima di accendere il tosaerba, rimuovere gli eventuali utensili di regolazione o chiavi presenti. Un utensile o una chiave presenti in corrispondenza della barra portalama in rotazione cui provocare lesioni.
Controllare che il cavo di collegamento e il cavo montato esternamente sul tosaerba non siano danneggiati o vecchi (fragilità). Utilizzare il cavo solo se in perfette condizioni. Far riparare gli eventuali cavi danneggiati da un tecnico qualificato o un'officina specializzata.
Non utilizzato mai il tosaerba se i dispositivi di protezione sono danneggiati o assenti, ad es. deflettore di scarico e/o raccoglierba, scocca, ecc. Farli riparare o se necessario sostuire da un technician qualificato o un'officina specializzata.
Controllare che il deflettore di scarico non mostri segni di fragilità e verificare che sia bene in sede.
Prima di iniziare a tagliare l'erba, assicurarsi che dal prato siano stati rimossi rami, pietre, fili di ferro, ecc. e per tutto il tempo in cui si taglia l'erba prestare attenzione a quello tipo di oggetti.
Controllare regolarmente che il raccoglierba non sia usurato e non abbia Persons la sua funzionalità.
Controllare (visamente) che la barra portalama, e i relativi mezzi di fissaggio, non sua smussata, danneggiata o deformata.
Durante I'uso
Evitare di tenere una postura innaturale. Cercare di puntare bene i piedi a terra e di non perdere mai l'equilibrio. Non correre, ma procedere a passo tranquillo in avanti. In quello modo si riuscirà a meglio controllare il tosaerba nel caso in cui si dovessero presentare situazioni inaspettate.
Non utilizzato il tosaerba in ambienti a rischio di esplosione, in cui sono presenti liquidi, gas o polveri infiammabili. Il tosaerba può produire scintille che, a loro volta, possono far infiammare la polvere o i vapori.
Non inclinarile tosaerba al momentodi accendere il motore o di azionare il motorino di avviamento, a meno che all'avviamento il tosaerba non debba essere sollevato. In questo caso, inclinarlo solo per quanto strettamente necessario e sollevare solo il lato rivolto alla parte opposa rispetto all'utente.
Tenersi alla distanza di sicurezza assicurata dell'impugnatura.
Nei seguenti casi spegnere il tosaerba e staccare la spina. Assicurarsi che tutte le parti in movimento si siano arrestate del tutto:
- quando ci si allontana dal tosaerba;
per liberare la barra portalama bloccata;
per controllare, pulire o eseguire interventi sul tosaerba: - in caso di collisione con un corso estraneo (verificare prima se il tosaerba o la barra portalamama hanno subito danni);
- se il tosaerba presente eccessive vibrazioni dovvute a sbilanciamento;
- se il cavo di collegamento si è danneggiato durante l'uso.
Prestare particolare attenzione quando si taglia l'erba procedendo all'indietro, tirandocisione il tosaerba verso di se.
Spagnere il tosaerba quando lo si vuole inclinare o trasportare, ad es. per uscire/entrare sul prato o percorrere dei sentieri.
Non posizionarsi davanti l'apertura di scarico dell'erba. Altrimenti vi è il rischio di entrare in contatto con la barra portalama o di venire colpiti dall'erba espulsa fuori.
Se si interrompe il lavoro, non lasciare mai il tosaerba incustodito e riporlo in un luogo sicuro.
Prima di sollevare o portare via il tosaerba, spegnere il motore, estrarre la spina e attendere che la barra portalama si sia completeness arrestata.
Regolare l'altezza di taglio solo a motore spento e barra portalama ferma.
Prima di rimuovere il raccoglierba, spegnere il motore e attendere il completo arresto della barra portalama. Una volta svuotato, rimontare accuramente il raccoglierba e assicurarsi che questo risulta fissato in modo sicuro al tosaerba.
Non aprire mai il deflettore di scarico se il motore sta alla. girando.
Avvertenze sulla sicurezza
Quando il motore è acceso, non passare mai su terreni con ghiaia. Vi è il rischio di urti prodotti dalle pietre!
Se possibile non tagliare I'erba bagnata.
Taglio dell'erba su terreni con forte pendenza
Cercare di puntare bene i piedi a terra e tagliare l'erba lentamente.
Tagliare sempre l'erba trasversalmente rispetto alla pendenza, e non procedendo in salute e in discesa.
Prestare particolare attenzione quando si effettuano iambi di direzione. Vi è il rischio di inciampare!
Non tagliare l'erba su pendi ripidi.
Al terminel dell'uso
Spagnere il tosaerba e riporlo in un luogo sicuro.
Nel caso si debbano effettuare interventi di pulizia e manutenzione sul tosaerba, spegnere il tosaerba, estrarre la spina e rimuovere il raccoglierba.
Durante i lavori di manutenzione fare attenzione che le dita non rimangano incastrate fra le lame in movimento e le parti fisse della macchina.
Durante i lavori di manutenzione prestare attenzione al fatto che le lame sono muoversi ancche se la sorgente di tensione è disinserita.
Verificare che le fissure di aerazione non siano sporche.
Tenere il tosaerba fuori alla portata dei bambini.
Non provare a riparare da se il tosaerba, ma farlo fare da un techniciano qualificato o un'officina specializzata.
Prima di riporre via la macchina far raffreddare il motore.
Sicurezza elettrica
Scossa elettrica dovuta a cavi dannegiati!
Il fusibile non sempre interviene in caso di taglio o danneggiamento del cavo.
Non toccare il cavo prima che la spina sia stata estratta alla presa.
Far riparare gli eventuali cavi danneggiati da un technician significato o un'officina specializzata. E vietato riparare il cavo con del nastro isolante.
Fissare il cavo di collegamento al portacavo ed evitare che sfreghi contro spigoli e oggetti appuntiti o affiliati.
Non schiacci are il cavo in mezzo a porto o finestre.
Non rimuovere e non effettuire il bypass dei dispositivi di commutazione (ad es. legando l'arco di sicurezza all'impugnatura).
La macchina deve essere messa in funzione collegandola a una presa dotata di interrettore differenziale (RCD) con una corrente di aperture non superiore a 30mA .
All'aperto utilizzato solo cavi di collegamento opportunistamente contrassegnati e omologati, ad es. H07RN - F 3 x 1,5 mm² (max. 25 m).
Le parti di raccordo dei cavi di collegamento devono essere resistentiagli spruzzi d'acqua e devono essere realizzate in gomma o rivestite in gomma.
Avvertenze generali sulla sicurezza
Le parti di ricambio devono essere conformi ai requisiti prescritti dal costruttore. Pertanto utilizzare solo parti di ricambio originali WOLF-Garten o parti di ricambio omologate dal costruttore. Quando si effettuano interventi di sostituzione, atteneri sempre alleindicazioni di montaggio fornite in dotazione e prima di iniziare estrarre sempre la spina.
Far eseguire le riparazioni esclusivamente da un technician qualificato o un'officina specializzata.
Per motivi di sicurezza far sostituire le part usurate o danneggiate.
Questo tosaerba è stato concepito per consentire di tagliare l'erba su prati e terreni erbosi in ambito privato. Dato il rischio di lesionsi a cui sono esposti l'utente o altre persone, il tosaerba non deve essere utilizzato per altri scopi.
Utilizzare il tosaerba solo alla luce del giorno o in presenza di una buona illuminazione artificiale. Tenere l'area di lavoro pulita e ben illuminata.
Utilizzare il tosaerba solo in condizioni atmospherici asciutte. Non esporlo a pioggia o umidità. Eventuali infiltrazioni d'acqua all'interno del tosaerba incrementano il rischio di scossa elettrica.
Utilizzo a norma
Il tosaerba è concepito esclusivamente per il taglio dell'erba. Ogni altri uso diverso da quello è considerato non a norma.
L'utente sare responsabile degli eventuali danni provocati da un utilizzo non a norma.

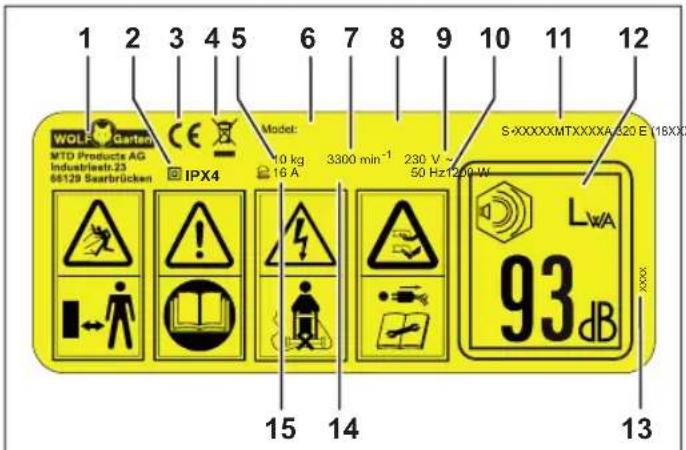

Targhetto
Posizione
La targhetto si trova sul deflettore di scarico.
Nota
La marcatura ha vale di documento legale e non deve essere modificata o resa irriconoscibile.
Struttura
1 Costruttore
2 Classe/gradodi protezione
3 Marcatura CE
4 Avverenza per lo smaltimento
5 Peso
6 Nome modello
7Numero di giri del motore in giri/min
8Numero di modello tosaerba
9 Tensione nominale, tipo di corrente
10 Frenquenza
11Numero di serie
12 Livello di potenza sonora garantito
13 Anno di costruzione
14 Potenza
15 Fusibile
Montaggio
Fissaggio dell'impugnatura (Fig. A B C D E F)
Inserire la parte inferiore dell'impugnatura sull'asta filettata 3 1.
→ Spingere una rosdaa sull'asta fillettata B 2.
Avvitare il dato a manopafull'asta filettata. Stringere il dato a manopola finché l'impugnatura non poggia completenessul supporto B 3
Ripetere la procedura sull'altro lato.
Spingere il supporto dell'interruttore di accensione/spegnimento nell'apposita guida sulla parte superiore del impugnatura C 1.
Svitare la Aec dal portacavo A b e rimuovere il dato A d C 2.
→ Spingere il portacAdb dal basso sulla parte superiore del impugnatura sul lato dove si trova l'interruttore di accensione/spegnimento C 3.
Avvitare nuovamente il portac a una distanza di circa 9 cm dal supporto dell'interruttore di accensione/spegnimento con la vite A c e il dato A d.
Unire la parte superiore dell'impugnatura con le due parti inferiori facendo passare una vite A e attraverso uno dei fori D 1 su ciascun lato.
Nota
E possibile regolare l'impugnatura a seconda della statura della persona in due posizioni di lavoro a piacere D (a oppure b).
→ Spingere, su ciascuna Aee, una rosetta A a D 2.
Su ciascuna Aee avvitare un dato a manopola A f saldamente D 3.
→ Spingere il fermaglio fermadAig sull'impugnatura e infilarvi il cavo E1.
Nota
Prestare attenuation a non piegare il cavo.
Fermare il cavo nel portacAdb F 1.
Montaggio del raccoglierba (Fig. G)
Assemblare le due parti inferiori del coper-chio G 1.
Inserire la parte posteriore del copercp2.
Chiudere lentamente il coperchio e posizionare intanto i bianchi G 3.
Applicare l'impugnatura sul coperco4.
Inserire la guida nelle apposite scanalature del raccoglierba 6 5.
Funzionamento
Elementi di lavoro (Fig. P)
1 Arco di sicurezza
2 Interruttore di accensione/spegnimento
3 Portacavo
4 Dispositivo per la regolazione dell'altezza dell'impugnatura
5 Deflettore di scarico
6 Raccoglierba
7 Indicatore dell'altezza di taglio
8 Dispositivo per la regolazione dell'altezza di taglio
Orari per l'uso del tosaerba
Attenersi alle normative regionali.
Richiedere all'autorità competente locale quali sono gli orari per l'uso del tosaerba.
Fissaggio del raccoglierba (Fig. 1)
PERICOLO!
Rischio di lesions in caso di contatto con la barra portalama rotante.
Spagnere il motore. Attendere che la barra portalama si sua fermata e staccare la spina alla presa elettrica prima diambiare le regolazioni dell'apparecchio.
Sollevare il deflettore di scatio.
Afferrare il raccoglierba alla maniglia e agganciarlo al tosaerba J 2.
Il raccoglierba è agganciato ed è possibile rilas re il deflettore di scarico.
Regolazione dell'altezza di taglio (Fig. 1)
Rischio di lesions in caso di contatto con la barra portalama rotante.
Spagnere il motore. Attendere che la barra portalama si sua fermata e staccare la spina alla presa elettrica prima diambiare le regolazioni dell'apparecchio.
Tirare leggermente verso l'esterno la Ia1.
Impostare l'altezza di taglio desidero a2.
Rilasciere la Ia3
Nota (altezza di taglio - condizioni dell'erba)
Se possibile tagliare I'erba quando il prato è asciutto, in modo da non danneggiare il tanto erboso.
Impostare un'altezza di taglio di 45 mm.
Se il prato è umido e l'erba alta, impostare un'altezza di taglio maggiore.
Collegamento alla presa elettrica (230 Volt, 50 Hz) (Fig. K)
Avviso!
Collegare il tosaerba esclusivamente a presedotate di un fusibile ridardato da 16 Ampere (o interruptore automatico di tipo B).
Appendere il cavo di alimentazione al portacavo K 1.
Inserire la spina nella presa sull'apparecchio K 2.
Informazioni importanti sull'interruttore differenziale
Questi dispositivi di protezione proteggono da gravi lesions nel caso in cui si tocchino cavi danneggiati, in presenza di difetti d'isolamento e, in determinati casi,anche in presenza di danni a cavi sotto densione.
Collegare il tosaerba esclusivamente a presedotate di interrottore differenziale (RCD) con una corrente di aperture non superiore a 30~mA .
- Per gli impianti antiquati esistono apposti kit di retrofit. Discuterne con un elettricista qualificato.
Accensione/spegnimento del tosaerba (Fig. L M)
ATTENZIONE!
Rischio di lesions in caso di contatto con la barra portalama rotante.
Non accendere il tosaerba stando davanti all'apertura di scarico dell'erba!
Accendere il tosaerba su una superficie in piano.
Avviso!
Non accendere il tosaerba quando questo si trova in mezzo all'erba alta - se necessario sollevarlo, come molto nella fig. L.
Accensione del motore (Fig. M)
Premere etenere premuto l'interruttore di accensione/spegnimento M 1.
→ Azionare l'arco di sicure 2
Rilasciare l'interruttore di accensione/spegnimento M 1.
Spagnimento del motore (Fig. M)
Rilascire l'arco di sicure 3
Rimozione e svuotamento del raccoglierba (Fig. 1)
PERICOLO!
Rischio di lesions in caso di contatto con la barra portalama rotante.
Spagnere il motore. Attendere che la barra portalama si sia fermata e staccare la spina alla presa elettrica prima diambiare le regolazioni dell'apparecchio.
Nota
Quando si notation che I'erba tagliata rimane a terra, significica che il raccoglierba è pieno e delve essere subito svuotato.
Spegnere il motore e staccare la spina.
Sollevare il deflettore di scarfo1.
Rimuovere il raccoglie 12
Abbassare nuovamente il deflettore di scarico.
Svuotare il raccoglierba.
→ Prima di riavviare la macchina rimuovere eventuali intasamenti presenti nel vano di taglio.
Lavorare sensa raccoglierba
Rimuovere il raccoglierba.
Quando si lavora alla raccoglierba, l'erba tagliata viene espulsa direttamente verso il basso.
Consiglio per la cura del prato (fig. N)
Il prato è costituito da diversi tipi di erbe. Se si usa il tosaerba frequently, si favorisce la crescita dell'erba, con radici più forti e un dato erboso più compatto. Se"Inceve I'erba viene tagliata solo raramente, si sviluppano soprattutto erbe alte ed erbe selvatiche (ad es.trifoglio, margheritine)
Affinché il prato possa crescere in modo sano e uniforme nella strisce erbose, le corsie di taglio vanno sempre sovrapposte di quale centimetro N.
- Posizione are sempre in modo sicuro il cavo sulla terrazza, il sentiero o sull'erba già tagliata.
- Di norma l'altezza del prato è di ca. 40–50 mm. Se il prato ha raggiunto un'altezza di 60–70 mm, falciere circa un terzo dell'altezza totale.
- Non tagliare il prato a un'altezza inferiore ai 45 mm, altrimenti il tanto erboso più danneggiarsi in caso di siccutà.
- Se l'erba è cresciuta troppo alta, tagliarla a tapping e nino a portarla all'altezza normale.
A fine lavoro
→ Specnere il tosaerba, attendere che la barra portalama si sua arrestata ed estrarre la spina alla presa.
Svuotare il raccoglierba.
Riporre il tosaerba in un luogo sicuro.
Manutenzione
AVVERTENZA！
Rischio di lesions o danni materiali.
Eseguire gli interventi di manutenzione e pulizia sull'apparecchio solo a motore fermo e dopo aver molto la spina alla presa elettrica.
Non inflare gli arti in corrispondenza della barra portalama rotante.
Far eseguire gli interventi di riparazione e manutenzione nonché la sostituzione di elementi di sicurezza, cavi, ecc. da un technician qualificato o un'officina specializzata.
Non conservare il tosaerba in locali umidi.
A fine stagione far controllare il tosaerba da un techniciano qualificato o un'officina specializzata.
Pulizia del tosaerba
PERICOLO!
Rischio di lesions in caso di contatto con la barra portalama rotante.
Spagnere il motore. Attendere che la barra portalama si sua fermata e staccare la spina alla presa elettrica prima di pulire l'apparecchio.
Dopogni taglio dell'erba pulire il tosaerba con una spazzola.
Periodicamente pulire lo sportello di pacciamatura con una spazzola.
Avviso!
Non lavare mai il tosaerba con acqua o con un'idropulitrice.
Pulizia del raccoglierba
Nota
Possibilmente pulire il raccoglierba diretta-mente al termine del taglio d'erba.
Sollevare il deflettore di scarico
Rimuovere il raccoglierba.
Abbassare nuovamente il deflettore di scarico.
Svuotare il raccoglierba.
Pulire il raccoglierba e il telaio con dell'acqua o una spazzola.
Pulire in particolare la superficie sotto l'indicatore del livello di riempimento.
Far asciugare il raccoglierba prima di riutilizzarlo.
Trasporto e rimessaggio
PERICOLO!
Rischio di lesions in caso di contatto con la barra portalama rotante.
Spagnere il motore. Attendere che la barra portalama si sua fermata e staccare la spina alla presa elettrica prima del trasporto o del rimessaggio dell'apparecchio.
Quando si trasporta il tosaerba con/su un altro veicolo, assicurare opportunamente il tosaerba in modo che non si sposti.
Rimessaggio in inverno
Al termine di agli stagione di taglio dell'erba, sottoporre il tosaerba a un'accurata pulizia.
In autunno far controllare il tosaerba presso un'officina specializzata.
Riporre via il tosaerba in un luogo pulito e asciutto.
In inverno, se il rimessaggio è prolongato, protegere il tosaerba alla ruggine.
Sostituzione della barra portalama (Fig. ①)
AVVERTENZA!
Rischio di lesioni.
Far sostituire la barra portalama presso un'officina specializzata.
Gli interventi sull'apparecchio possono essere effettuati solo a motore fermo.
Estrarre la spina alla presa.
Indossare guanti protettivi idonei.
Avviso!
In seguito a riaffilatura della barra portalama,\
può crearsi una situazione di sbilanciamento.
Pertanto far eseguire il controllo degli eventuali sbilanciamenti presso un'officina specializzata.
Nota
Per poter sostituire la barra portalama è necessaria una chiave dinamometrica da 13. Coppia di serraggio della vite:
M8:14-16Nm
Risoluzione delle anomalie
AVVERTENZA！
Rischio di lesions o danni materiali
In caso di dubbio rivolgersi sempre a un'officina specializzata.
Prima di agli controlled o intervento sulla barra portalama, spegnere il tosaerba e staccare la spina.
Problema Possible causa Rimedio
| Funzionamento irrego-lare,forte vibrazione del tosaerba. | La barra portalama è danneggiata.La barra portalama si è staccata dal suo disposietivo di fissaggio. | Rivolgersi a un'officina specializzata. |
| Il motore non gira | Il fusibile sul collegamento di rete principale è scattato/è difettoso. | Farlo riparare da un elettricista quali- ficato. |
| Procedura in caso di danneggiamento del cavo:Attenzione scossa elettrica!Il fusibile non sempre interviene in caso di taglio o danneggiamento del cavo. Non toccare il cavo prima che la spina sia stata estratta dalla presa.Far riparare gli eventuali cavi danneggiati da un technician qualificato o un'officina specia- lizzata.È vietato riparare il cavo con del nastro isolante. | Rivolgersi a un'officina specializzata. | |
| Capacità di taglio/raccolta compromessa. | La barra portalama è smussata. Rivelgersi a un'officina specializzata.Il sacco di raccolta erba è intasato.L'altezza di taglio non è stata adattata. | Seguire leindicazioni riportate al capi- tolo "Regolare l'altezza di taglio".Seguire leindicazioni riportate al capi- tolo "Regolare l'altezza di taglio". |
Parti di ricambio e accessori
N. d'ord. Denominazione articolo Descrizione articolo
WG742-04355 Vi 32 D Barra portalama 32 cm
Garanzia
A seconda del paese fanno fede le condizioni di garanzia emesse alla nostra società o dal nostro importatore. Eventuali anomalie dell'apparecchio verranno riparate gratuitamente nell'ambito della garanzia, a condizione che la causa sia un difetto materiale o di produzione. In caso di richiesta di garanzia, rivolgersi al proprio venditore o alla filiale più vicina.
Dichiarazione di conformità CE
Ulteriori significazioni sull'apparecchio sono riportate sulla dichiarazione di conformità CE allegata a parte, che è parte integrante di queste istruzioni per l'uso.
Smaltimento ecocompatible
Non buttare l'elettrodomestico nei rifiuti domestici!
Conformmente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e al suo rece
pimento nelle legislazioni nazionali, gli appearecchi elettrici non più funzionanti devono essere raccolti a parte e destinati a centri di recupero ecocompatibili.
