Producttype	Multifunctioneel milieumeetinstrument
Merk	Laserliner
Model	MultiTestMaster
Afmetingen (L x H x D)	280 x 89 x 50 mm
Gewicht	430 g
Voeding	1 batterij 9V (IEC 6F22)
Omgevingstemperatuurbereik	-10 °C tot 60 °C
Temperatuurnauwkeurigheid	± 1,5 °C
Relatieve vochtigheidsbereik	0 % tot 100 % RV
Vochtigheidsnauwkeurigheid (20-80 %)	± 3 % bij 25 °C
Lichtintensiteitsbereik	0 tot 50 000 lux
Lichtnauwkeurigheid	± 5 % van de gemeten waarde + 10 digits
Geluidsdrukbereik	30 tot 130 dB (A) / (C)
Geluidsnauwkeurigheid	± 1,5 dB
Windsnelheidsbereik	0,5 tot 20 m/s
Windsnelheidsnauwkeurigheid	± 3 % van de gemeten waarde + 10 digits
Hoofdfuncties	Meting van temperatuur, vochtigheid, licht, geluid, luchtsnelheid, volumetrisch debiet
Weergave	LCD-scherm met achtergrondverlichting
Automatische uitschakeling	Na 20 minuten inactiviteit (uitschakelbaar)
Geheugen	Waarden MIN, MAX, GEM, VERSCHIL en HOLD-functie
Statiefaansluiting	5/8 inch

Veelgestelde vragen - MultiTestMaster Laserliner

Hoe meet ik de omgevingstemperatuur met de MultiTestMaster?

Zet het apparaat aan. De temperatuur wordt automatisch weergegeven in °C. U kunt overschakelen naar °F door op de toets Unit te drukken. Gebruik de toets Mode om de waarden MAX, MIN, GEM of VERSCHIL weer te geven.

Hoe meet ik de relatieve luchtvochtigheid?

Druk meerdere keren op de toets Temp/%rH totdat het %-symbool op het scherm verschijnt. De weergegeven waarde is de relatieve luchtvochtigheid. Gebruik Mode voor de waarden MIN/MAX/GEM/VERSCHIL.

Hoe meet ik de lichtintensiteit (lux)?

Druk op de toets Lux. Richt de sensor naar de lichtbron. Zorg dat u geen schaduw op de sensor werpt. Het resultaat wordt weergegeven in lux. Gebruik Mode voor extra metingen.

Hoe meet ik het geluidsniveau met dit apparaat?

Druk op de toets dB. Standaard wordt weergegeven in dB(A). Druk op Unit om over te schakelen naar dB(C). Richt de microfoon naar de bron. Bij sterke wind (>10 m/s) gebruikt u de meegeleverde windkap.

Hoe meet ik de windsnelheid en het luchtdebiet?

Druk op de toets Anemo. Het scherm toont de snelheid in keuze-eenheden (m/s, km/h, knopen, FPM). Druk nogmaals op Anemo om over te schakelen naar volumetrisch debiet (CMM of CFM). U moet eerst de openingsoppervlakte instellen met de toets Set.

Hoe gebruik ik de HOLD-functie?

Druk op de toets HOLD om de huidige gemeten waarde op het scherm vast te zetten. Dit maakt het mogelijk om een stabiele waarde af te lezen na de meting. Druk nogmaals om los te laten.

Hoe schakel ik de automatische uitschakeling in of uit?

Houd de toets ON/OFF ingedrukt en druk op SET. Het pictogram voor automatische uitschakeling verschijnt (ingeschakeld) of verdwijnt (uitgeschakeld). De automatische uitschakeling is standaard ingeschakeld.

Hoe schakel ik de achtergrondverlichting van het scherm in?

Druk op de toets Verlichting (lamp symbool). De achtergrondverlichting gaat 10 seconden aan. U kunt deze opnieuw inschakelen door nogmaals te drukken.

Wat is de nauwkeurigheid van de temperatuurmetingen?

De nauwkeurigheid is ± 1,5 °C over het hele bereik (-10 tot 60 °C). Wacht voor een betere stabiliteit ongeveer 15 minuten na het inschakelen zodat het apparaat zich aanpast aan de omgeving.

Hoe verander ik de meeteenheid van de windsnelheid?

Druk in de Anemo-modus meerdere keren op de toets Unit om te schakelen van m/s naar km/h, knopen of FPM. De huidige eenheid wordt op het scherm weergegeven.

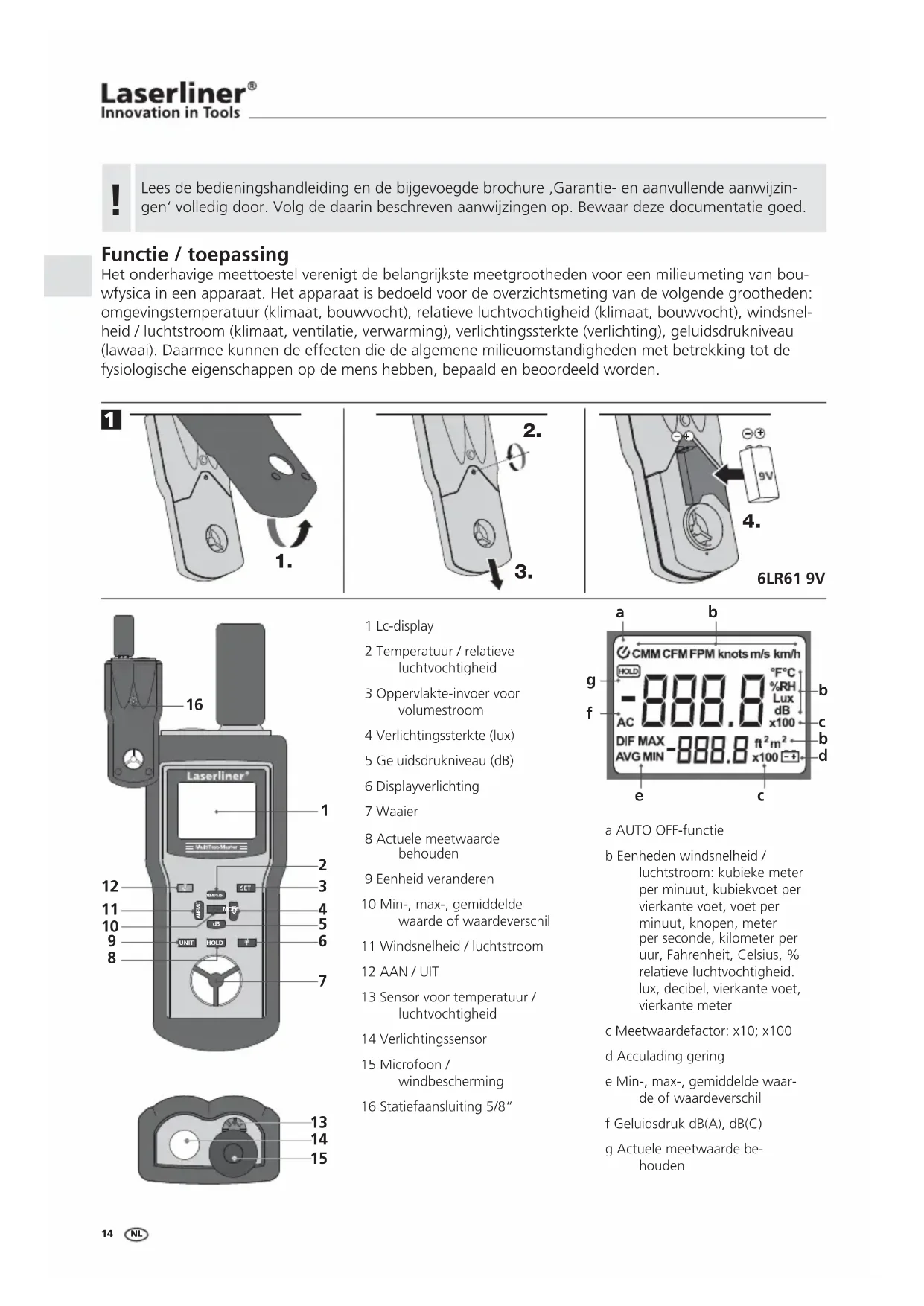

GEBRUIKSAANWIJZING MultiTestMaster Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Het onderhavige meettoestel verenigt de belangrijkke meetgrootheden voor een milieumeting van bouwfysica in een apparaat. Het apparaat is bedoeld voor de overzichtsmeting van de volgende grootheden: omgevingstemperatuur (klimaat, bouwvocht), relatieve luchtvochtigheid (klimaat, bouwvocht), windsnelheid / luchtstroom (klimaat, ventilatie, verwarming), verlichtingssterkte (verlichting), geluidsdrukniveau (lawaaai). Daarmee hunnen de effecten die de algemene milieuomstandigheden met betrekking tot de fysiologische eigenschappen op de mens hebben, bepaald en beoordeeld worden.

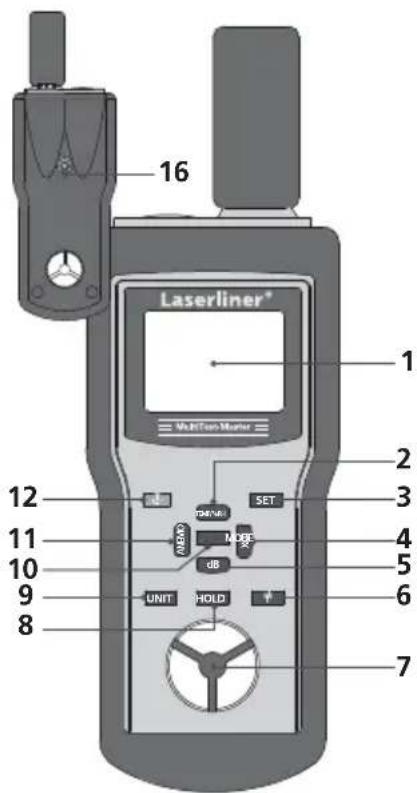

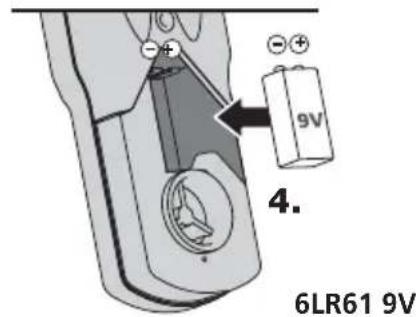

1

1 Lc-display
2 Temperatuur / relativeluchtvochtigheid
3 Oppervlakte-invoer voor volumestroom
4 Verlichtingssterkte (lux)
5 Geluidsdrukniveau (dB)
6 Displayverlichting
7 Waaier
8 Actuele meetwaarde behouden
9 Eenheid veranderen
10 Min-, max-, gemiddelde waarde of waardeverschil
11 Windsnelheid / luchtstroom
12 AAN/UIT
13 Sensor voor temperatuur / luchtvochtigheid
14 Verlichtingssensor
15 Microfoon / windbescherming
16 Statiefaansluiting 5/8"

a AUTO OFF-function
b Eenheden windsnelheid / luchtstroom: kubieke meter per minuut, kubiekvoet per vierkante voet, voet per minuut, knopen, meter per seconde, kilometer per uur, Fahrenheit, Celsius, % relativieve luchtvochtigheid. lux, decibel, vierkante voet, vierkante meter
c Meetwaardefactor: x10; x100
d Acculading gering
e Min-, max-, gemiddelde waarde of waardeverschil
f Geluidsdruk dB(A), dB(C)
g Actuele meetwaarde beho den

2 ON/OFF

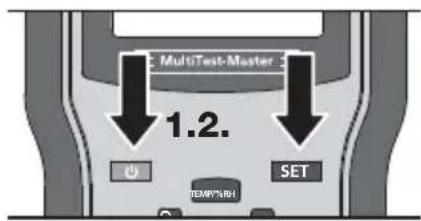

3 AUTO OFF-FUNCTIE

geactiveerd

gedeactiveerd

Na het inschakelen is de „AUTO OFF-FUNCTIE" automatisch geactiveerd. Het apparaat schakelt na ca. 20 minutes automatisch uit als geen toets worden ingedrukt. Houd de toets „ON/OFF" ingedrukt en druk op de toets „SET" om de functie voor de automatische uitschakeling van het apparaat te activeren resp. te deactiveren. Wacht na het inschakelen ca. 15 minutes totdat het meettoestel zich aan de veranderde omgevingsvoorwaarden van het vertrek heeft aangepast om een optimale meting te bereiken.

4 Displayverlichting

Schakel in geval van slechte zichvoorwaarden de displayverlichting in. Om de levensduur van de batterijen te verlengen, schakelt de verlichting na ca. 10 seconden automatisch uit. Druk opnieuw op de toets om de verlichting wee in te schakelen.

5 Omgevingstemperatuur

Na het inschakelen van het apparaat worden op het display de actuèle omgevingstemperatuur in ^ C weergegeven. Druk op de toets "Unit" om de waarde in F wee ter goven. Door op de toets ,Mode" te drukken kurz u naast de actuèle meetwaarde, de hoogste (MAX), de laagste (MIN), de gemiddelde waarde (AVG) of het waardeverschil (DIF) weergeven. Druk op de toets "HOLD" om de actuèle meetwaarde te behouden.

Bij snelle temperatuurschommelingen (± 1^) moet de sensor zich aan de voorwaarden aanpassen, zodat pas na korteijd een stabiele waarde bereikt worden.

6 Relatieve luchtvochtigheid

De relativieve luchtvochtigheid beschrijft de verhouding van het actuele waterdampgehalte in de lucht in vergelijkking met het maximaal mogelijk waterdampgehalte bijdezelfde temperatuur en constante druk.
Warme lucht kanmeer waterdamp opnemen dan koude lucht. Bij 100% relativieve luchtvochtigheid is het verzadigingspunt bereikt en kan de lucht geen waterdampeer opnemen.

Druk op de toets „Temp/%rH" totdat op het display een meetwaarde in % relatieve luchtvochtigheid (%RH) worden weergegeven. Door op de toets „Mode" te drukken Aunt u naast de actuèle meetwaarde, de hoogste (MAX), de laagste (MIN), de gemiddelde waarde (AVG) of het waardeverschil (DIF) weergeven. Druk op de toets „HOLD" om de actuèle meetwaarde te behouden.

Bij snelle veranderingen van de relatieve luchtvochtigheid (± 1^) moet de sensor zich aan de voorwaarden aanpassen, zDat pas na korteijd een stabiele waarde bereikt worden.

Verlichtingssterkte (lux)

Met een elektrische sensor wort de binnenvallende Lichtintensiteit gemeten die overeenkomt met het vermogen van een lichtinstraling per oppervlakte-eenheid. De fotometrie defi niertlicht op de wijze zoals dit door het menselijk oog worden waargenomen. De gevoeligheid van het oog is bovendien afhankelijk van de golf ingte resp. delichtkleur. Het meettoestel beschikt over speciale kleurenfi Iters aan de sensor die zich aan de gevoeligheidscurve (CIE-curve) aanpassen.

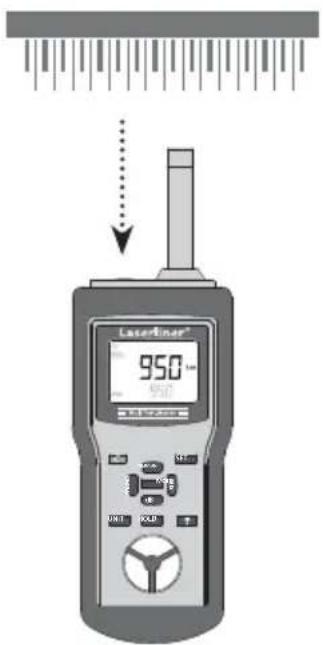

Druk na het inschaken van het apparatus op de toets „Lux“-Neem de volgende gebruiksaanwijzingen in acht bij de berekening van de verlichtingssterkte:

• lijn de sensor op het meetoppervlak verticaaluit aan de lichtbron
• de lichtinval mag tijdens de meting Niet door de bediener of door andere objcten, die geen onderdeel van de meting vormen, worden afgeschaduwd
• verwijder het windschem aan de microfoon
• de nulstand van het meettoestel kan door een volledige afdekking van de sensor worden gecontroleerd.
• ontladings-, fl uorescentie- of energiespaarlampen dienen voor een meting gedurende een langereperiode te zich ingeschakeld (ca. 15 minutes) om de helderheid te stabiliseren

Door op de toets „Mode" te drukken=kunt u naast de actuèle meetwaarde, de hoogste (MAX), de laagste (MIN), de gemiddelde waarde (AVG) of het waardeverschil (DIF) weergeven. Druk op de toets „HOLD" om de actuèle meetwaarde te behouden.

Het apparaat meet de straling in de hoofdrichting, verticaal ten opzichte van het sensorniveau. De sensor houdt waar bij met behulp van een correctiecurve rekening met schuin binnenvallende Lichtstralen.

Richtwaarden verlichtingssterkte in de binnenruimte

Praktijkvoorbeeld

Verkeersbereiken, ondergeschichte ruimten 20
Gangen in gebouwen voor Personen 50
Sanitaire inrichtingen, machinekamers, trappen 100
Regelmatig bezette werkplekken in productie-inrichtingen, kantines 200
Conferentiezalen, gymzalen 300
Kantoren, medische inrichtingen (nooddienst) 500
Constructie- en tekenzalen 750
Bewakingslocaties, montageruimten, teststations 1000
Montageruimten voor keine onderdelen 1500

Het lichtaanbod in het buitenbereik is ongeveer 100 koer hoger dan in binnenruimten. Bij sterke lichtinval wordt de meetwaarde op het display met de factor 10 resp. 100 weergegeven.

Richtwaarden verlichtingssterkte in het buitenbereik

Praktijkvoorbeeld Lichtsterkte in lux

Zonneschijn 50.000 - 100.000
Bewolkt 2.000 - 10.000
Goede straatverlichting 20
Volle maan 0,01 - 0,1

8 Geluidsdrukniveau (dB)

Dit apparaat neemt het geluid op vergelijkbare wijze op als het menselijke oor. De geintegreerde microfoon ontvangt de bennenkomende geluidsgolven en vormt deze om in elektrische signalen. Het menselijke gehoor functioneert volgens bepaalde gehoorcurven. Hoe hoger de geluidsdruk, hoe harder het geluid ervaren worden. Hoe hoger de frequentie, hoe hoger het geluid ervaren worden. Dit meettoestel is uitergerust met fi liters om een gehoorconforme meeting te waarborgen. De A-meting (dB(A)) vormt de frequentiegang van het menselijke gehoor en worden in de meeste metingen van werk- en omgevingslawaai toegepast. De C-meting worden bijv. bij wetenschappelijk metingen toegepast.

Druk na het inschakelen van het apparaat op de toets „dB“- Druk op de toets „Unit" omussen dB(A) en dB(C) om te schakelen. Richt de microfoon op de dieinovereenkomstige geluidsbron en houd de dieinovereenkomstige afstand aan.

Door op de toets „Mode" te drukkenUNT u naast de actuèle meetwaarde, de hoogste (MAX), de laagste (MIN), de gemiddelde waarde (AVG) of het waardeverschil (DIF) weergeven. Druk op de toets "HOLD" om de actuèle meetwaarde te behouden.

Sterke windgeluiden (>10m / sec.) können de meetwaarde beinvloeden. Gebruik in dit geval de de bijgeleverde windbescherming.

Geluidsbron Geluidsdrukniveau in db(A)

Gehoordrempel 0
Rustig woonggebied 30...40
Zacht gesprek, rustig kantoor 40...50
Normaal gesprek 50...60
Druk wegverkeer 70...80
Roepen, schreeuwen 80...85
Persluchthamer (10 m afstand)	90...100
Start van een straaljager (100 m afstand)	120...130
Pijngrens	140

9 Windsnelheid / luchtstroming

Met de ingebouwde waaier kan het meettoestel windsnelheden resp. luchtstromen registrieren en in verschillende eenhedenuitgeven. Met behulp van deze eenheden kan bovendien de volumestroom worden gemeten.

Druk na het inschakelen van het apparaat op de toets „Anemo“- Druk de toets „Unit“ meertere keren in om de eenheden te veranderen: FPM (voet per minuut), knots (knopen), m/s (meter per seconde) en km/h (kilometer peruur).

Druk opnieuw op de toets „Anemo" om de volumestroom te bepalen. Met de toets „Unit" schakelt u:tussen de eenheden CMM (kubieke meter per minuut) en CFM (kubiekvoet per vierkante voet). Bepaal eerst het oppervlak van de stromingsopening. Druk op de toets „Set" om met behulp van de toetsen „Unit" (decimaalcijfer wijzigen), „Hold" (+) en „Verlichting" (-) het berekende oppervlak in te stellen. Bevestig uw invoor met de toets „Set".

Neem de volgende gebruiksaanwijzingen in acht bij de berekening van de windsnelheid / luchtstroming:

• vermijd directe zonnestraling tijdens de meting
  -plaats het apparaat zo zich mogelijk bij de stromingsbron
• positioneer het apparaat parallel aan de stromingsbron
• bepaal met behulp van de MAX-functie de plek met de sterkste luchtstroom

Door op de toets „Mode" te drukken=kunt u naast de actuèle meetwaarde, de hoogste (MAX), de laagste (MIN), de gemiddelde waarde (AVG) of het waardeverschil (DIF) weergeven. Druk op de toets "HOLD" om de actuèle meetwaarde te behouden.

Windsterktem/s km/h Knopen Benaming

0 0,0...0	2 0 0 Windstilte
1 0,3...1	5 1...5 1...3 Zwakke wind
2 1,6...3	3 6...11 4...6 Zwakke wind
3 3,4...5	4 12...19 7...10	Matige wind
4 5,5...7	9 20...28	11...15	Matige wind
5	8,0...10,7	29...38	16...21	Vrij krachtige wind
6	10,8...13,8	39...49	22...27	Krachtige wind
7	13,9...17,1	50...61	28...33 Harde wind
8	17,2...20,7	62...74	34...40	Stormachtige wind
9	20,8...24,4	75...88	41...47	Storm
10	24,5...28,4	89...102	48...55	Zware storm
11	28,5...32,6	103...117	56...63	Zeer zware storm
12	>32,6	>117	>63	Orkaan

！

De functie en de bedrijfsveiligheid konnen alleen worden gewaarborgd als het meettoestel bennen de aangegeven klimatische voorwaarden gebruikt en alleen doelmatig toegepast worden. Voor de beordeling van de meetresultaten en de waaruit resulterende maatregelen is de gebruiker verantwoordelijk al naargelang de desbeteffende werktaak.

Technische gegevens
Omgevingstemperatuur	-10 °C ... 60 °C
Resolutie	0.1 °C
Nauwkeurigheid	± 1.5 °C
Relatieve luchtvochtigheid	0% ... 100% r.H.
Resolutie	0.1% (20...80%)
Nauwkeurigheid	± 3% / 25 °C
Resolutie	0.1% (< 20% en > 80%)
Nauwkeurigheid	± 5% / 25 °C
Geluidsdrukniveau 30 ... 130dB (A):
Resolutie	0.1%
Nauwkeurigheid	± 1.5 dB
Geluidsdrukniveau 30 ... 130dB (C):
Resolutie	0.1%
Nauwkeurigheid	± 1.5 dB
Frequentiebereik	100 ... 8000 Hz
Testvoorwaarden	94dB, 1KHz sinuscurve
Verlichtingssterkte
bij kleurtemperatuur 2856K, gekalibreerd conform referentie gloeilamp 2856K	1 lux / ± (5% van de meetwaarde + 10 digits)
0...2 klux: Resolutie / nauwkeurigheid	10 lux / ± (5% van de meetwaarde + 10 digits)
0...20 klux: Resolutie / nauwkeurigheid	100 lux / ± (5% van de meetwaarde + 10 digits)
0...50 klux: Resolutie / nauwkeurigheid
Windsnelheid
0,5...20 m/s: Resolutie / nauwkeurigheid	0.1m/s / ± (3% van de meetwaarde + 10 digits)
1.8...72 km/h: Resolutie / nauwkeurigheid	0.1km/h / ± (3% van de meetwaarde + 10 digits)
1.6...65.7 ft/s: Resolutie / nauwkeurigheid	0.1ft/s / ± (3% van de meetwaarde + 10 digits)
0.9...38.9 knopen: Resolutie / nauwkeurigheid	0.1 knopen / ± (3% van de meetwaarde + 10 digits)
Luchtstroom
0...999,9 CMM m/s: Nauwkeurigheid	± (3% van de meetwaarde + 10 digits)
0...999,9 CFM ft/s: Nauwkeurigheid	± (3% van de meetwaarde + 10 digits)
Voeding 1 x 9 V IEC 6F22
Arbeidstemperatuur 0 °C...60 °C
Afmetingen (B x H x D) 280 x 89 x 50 mm
Gewicht 0,430 kg

Technische wijzigingen voorbehonden. 10.10

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrij geoderenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlij voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
