BEDIENUNGSANLEITUNG MultiTestMaster Laserliner

Lesen Sie die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz hinweise“ vollständig. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

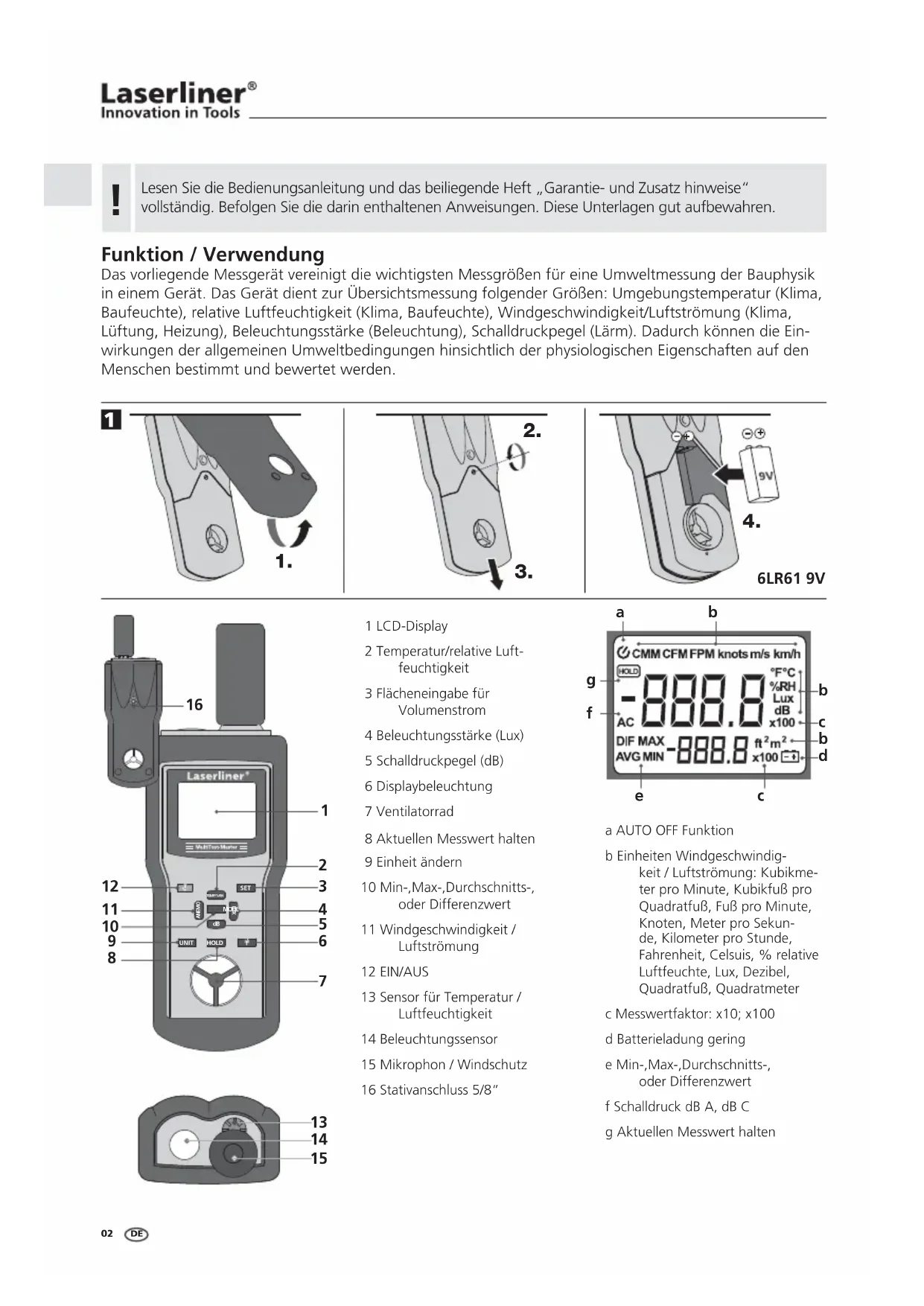

Das vorliegende Messgerät vereinigt die wichtigsten Messgrößen für eine Umweltmessung der Bauphysik in einem Gerät. Das Gerät dient zur Übersichtsmessung folgender Größen: Umgebungstemperatur (Klima, Baufeuchte), relative Luftfeuchtigkeit (Klima, Baufeuchte), Windgeschwindigkeit/Luftströmung (Klima, Lüftung, Heizung), Beleuchtungsstärke (Beleuchtung), Schalldruckpegel (Lärm). Dadurch können die Ein- wirkungen der allgemeinen Umweltbedingungen hinsichtlich der physiologischen Eigenschaften auf den Menschen bestimmt und bewertet werden. Funktion / Verwendung

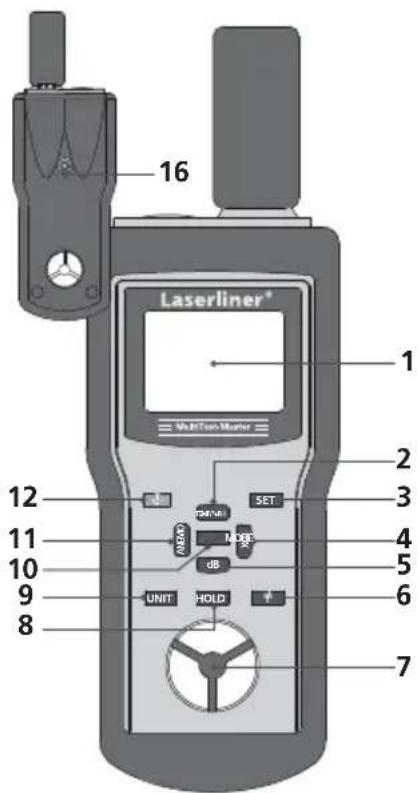

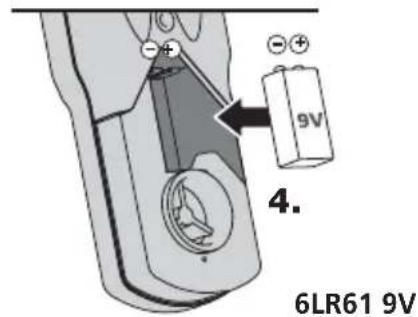

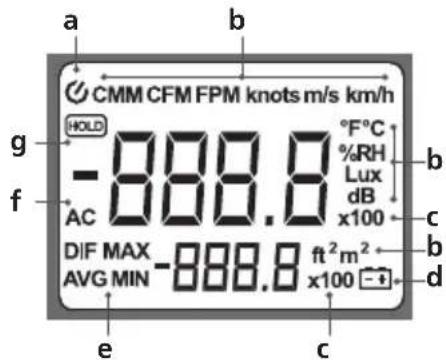

1 LCD-Display 2 Temperatur/relative Luft- feuchtigkeit 3 Flächeneingabe für Volumenstrom 4 Beleuchtungsstärke (Lux) 5 Schalldruckpegel (dB) 6 Displaybeleuchtung 7 Ventilatorrad 8 Aktuellen Messwert halten 9 Einheit ändern 10 Min-,Max-,Durchschnitts-, oder Differenzwert 11 Windgeschwindigkeit / Luftströmung 12 EIN/AUS 13 Sensor für Temperatur / Luftfeuchtigkeit 14 Beleuchtungssensor 15 Mikrophon / Windschutz 16 Stativanschluss 5/8“ a AUTO OFF Funktion b Einheiten Windgeschwindig- keit / Luftströmung: Kubikme- ter pro Minute, Kubikfuß pro Quadratfuß, Fuß pro Minute, Knoten, Meter pro Sekun- de, Kilometer pro Stunde, Fahrenheit, Celsuis, % relative Luftfeuchte, Lux, Dezibel, Quadratfuß, Quadratmeter c Messwertfaktor: x10; x100 d Batterieladung gering e Min-,Max-,Durchschnitts-, oder Differenzwert f Schalldruck dB A, dB C g Aktuellen Messwert halten

AUTO OFF-FUNKTION Nach dem Einschalten des Gerätes wird im Display die momentane Umgebungstemperatur in °C im Display angezeigt. Durch Drücken der Taste „Unit“ wird der Wert in °F angezeigt. Durch Drücken der Taste „Mode“ wird zusätzlich zum aktuellen Messwert der höchste (MAX), niedrigste (MIN), durchschnittliche (AVG) oder der Diffe- renzwert (DIF) angezeigt. Mit der Taste „HOLD“ kann der aktuelle Messwert gehalten werden. Umgebungstemperatur

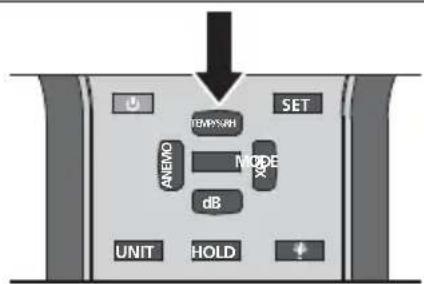

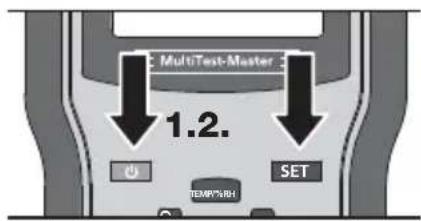

Nach dem Einschalten ist die „AUTO OFF FUNKTION“ automatisch aktivert. Das Gerät schaltet sich nach 20 Minuten selbsttätig ab, sofern kein Tastendruck erfolgt. Durch Gedrückt halten der Taste „ON/OFF“ und Drücken der Taste „SET“, kann die Funktion zur automatischen Abschaltung des Gerätes aktiviert bzw. deaktiviert werden. Für eine optimale Messung warten Sie nach dem Einschalten ca. 15 Min., bis sich das Messgerät den geänderten Umgebungsbedingungen eines Raumes angepasst hat. Die relative Luftfeuchtigkeit bezeichnet das Verhältnis des momen- tanen Wasserdampfgehaltes der Luft zum maximal möglichen Was- serdampfgehaltes bei der selben Temperatur und konstantem Druck. Warme Luft kann mehr Wasserdampf aufnehmen als kalte. Bei 100% relativer Luftfeuchte ist der Sättigungspunkt erreicht und die Luft kann kein Wasserdampf mehr aufnehmen. Drücken Sie die Taste „Temp/%rH“ solange, bis im Display ein Messwert in % relative Luftfeuchte (%RH) angezigt wird. Durch Drücken der Taste „Mode“ wird zusätzlich zum aktuellen Messwert der höchste (MAX), niedrigste (MIN), durchschnittliche (AVG) oder der Differenzwert (DIF) angezeigt. Mit der Taste „HOLD“ kann der aktuelle Messwert gehalten werden. Relative Luftfeuchtigkeit

aktiviert deaktiviert Bei schnellen Temperaturschwankungen (± 1 °C), muss sich der Sensor den Gebenheiten anpassen, sodass erst nach einiger Zeit ein stabiler Wert erreicht wird.

Bei schnellen Änderungen der relativen Luftfeuchtigkeit (± 1 %), muss sich der Sensor den Geben- heiten anpassen, sodass erst nach einiger Zeit ein stabiler Wert erreicht wird.

Displaybeleuchtung Schalten Sie bei schlechten Sichtverhältnissen die Displaybeleuchtung ein. Um die Batterien zu schonen, schaltet sich die Beleuchtung nach 10 Sekunden automatisch ab. Durch erneuten Tastendruck kann sie wieder eingeschaltet werden. HOLD MODEMODE

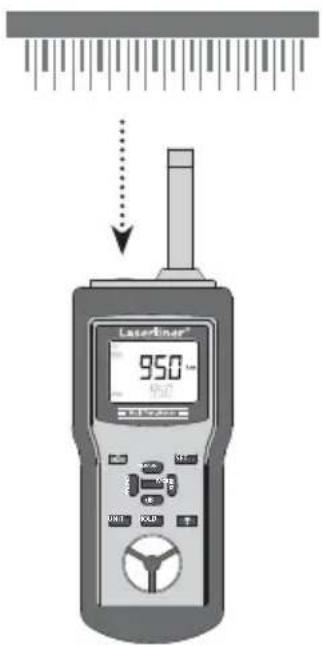

UNIT ANEMO LUX SET HOLD MODEMODE TEMP/%RH UNIT ANEMO LUX Manual_MultiTest-Master_DE.indd 03 28.09.2010 13:21:19 UhrMit einem lichtelektrischen Sensor wird die einfallende Lichtintensität gemessen, welches die Leistung einer Lichtstrahlung pro Flächenein- heit ist. Die Fotometrie deÖ niert Licht dadurch, wie es vom mensch- lichen Auge wahrgenommen wird. Die EmpÖ ndlichkeit des Auges ist außerdem von der Wellenlänge bzw. Lichtfarbe abhängig. Das Messgerät verwendet spezielle FarbÖ lter am Sensor, die sich an die EmpÖ ndlichkeitskurve (CIE-Kurve) anpassen. Nach dem Einschalten des Gerätes die Taste „Lux“ drücken. Bitte beachten Sie folgende Anwendungshinweise bei der Ermittlung der Beleuchtungsstärke: – Den Sensor auf der Mess× äche senkrecht zur Lichtquelle ausrichten – Der Lichteinfall darf während der Messung nicht durch den Bediener oder andere Objekte, die nicht Teil der Messung sind, abgeschattet werden – Entfernen Sie den Windschutz am Mikrophon – Die Nullstellung des Messgerätes kann durch vollständige Abde- ckung des Sensors kontrolliert werden. – Entladungs- Leuchtstoff- oder Energiesparlampen sollten längere Zeit vor einer Messung angeschaltet sein (ca. 15 Minuten), um die Helligkeit zu stabilisieren Durch Drücken der Taste „Mode“ wird zusätzlich zum aktuellen Messwert der höchste (MAX), niedrigste (MIN), durchschnittliche (AVG) oder der Differenzwert (DIF) angezeigt. Mit der Taste „HOLD“ kann der aktuelle Messwert gehalten werden. Beleuchtungstärke (Lux)

SET HOLD MODEMODE TEMP/%RH UNIT ANEMO LUX Das Gerät misst die Strahlung in der Hauptrichtung, senkrecht zur Sensorebene. Schräg einfallende Lichtstrahlen werden dabei vom Sensor mit einer Korrekturkurve berücksichtigt.

Richtwerte Beleuchtungsstärke im Innenraum Praxisbeispiel Lichtstärke in Lux Verkehrsbereiche, untergeordnete Räume 20 Korridore in Gebäuden für Personen 50 Sanitäranlagen, Maschinenräume, Treppen 100 regelmäßig belegte Arbeitsplätze in Produktionsanlagen, Kantinen 200 Konferenzräume, Turnhallen 300 Büros, medizinische Einrichtungen (Notdienst) 500 Konstruktions- und Zeichensäle 750 Überwachungsorte, Montageräume, Teststationen 1000 Montageräume für Kleinbauteile 1500 Das Lichtangebot im Außenbereich ist etwa 100 mal höher als in Innenräumen. Bei starkem Lichteinfall wird der Messwert im Display mit Faktor 10 bzw. Faktor 100 dargestellt. SET HOLD MODEMODE

Manual_MultiTest-Master_DE.indd 04 28.09.2010 13:21:20 UhrRichtwerte Beleuchtungsstärke im Außenbereich Praxisbeispiel Lichtstärke in Lux Sonnenschein 50.000 – 100.000Bewölkt 2.000 – 10.000Gute Straßenbeleuchtung 20Vollmond 0,01 – 0,1 Dieses Gerät nimmt den Schall ähnlich auf wie das menschliche Ohr. Das integrierte Mikrophon empfängt die ankommenen Schallwellen und wandelt diese in elektrische Signale um. Das menschliche Ge- hört funktioniert nach gewissen Hörkurven. Je höher der Schalldruck, desto lauter wird der Ton empfunden. Je höher die Frequenz, desto höher wird der Ton empfunden. Um eine gehörrichtige Messung zu gewährleisten, ist dieses Messge- rät mit Filtern ausgestattet. Die A-Bewertung (dB A) bildet den Fre- quenzgang des menschlichen Gehörs nach und wird bei den meisten Arbeits- und Umweltlärmmessungen angewandt. Die C-Bewertung wird z.B. bei wissenschaftlichen Messungen verwendet. Nach dem Einschalten des Gerätes die Taste „dB“ drücken. Durch Drücken der Taste „Unit“ wird zwischen dB (A) und dB (C) umge- schaltet. Richten Sie das Mikrofon auf die entsprechende Geräusch- quelle und halten Sie den entsprechenden Abstand ein. Durch Drücken der Taste „Mode“ wird zusätzlich zum aktuellen Messwert der höchste (MAX), niedrigste (MIN), durchschnittliche (AVG) oder der Differenzwert (DIF) angezeigt. Mit der Taste „HOLD“ kann der aktuelle Messwert gehalten werden. Schalldruckpegel (dB)

SET HOLDMODEMODE TEMP/%RH UNIT ANEMO LUX Starke Windgeräusche (> 10m/Sek.) können den Messwert beein× ussen. Verwenden Sie in diesem Fall den mitgelieferten Windschutz.

Geräuschquelle Schalldruckpegel in dB (A) Hörschwelle 0ruhiger Wohnlage 30…40leise Unterhaltung, ruhiges Büro 40…50normale Unterhaltung 50…60starker Straßenverkehr 70…80Rufen, Schreien 80…85Presslufthammer (10 m Entfernung) 90…100Start von Düsenmaschinen (100 m Entfernung) 120…130Schmerzgrenze 140 MultiTest-Master

Manual_MultiTest-Master_DE.indd 05 28.09.2010 13:21:21 UhrMit dem eingebauten Ventilatorrad kann das Messgerät Windge- schwindigkeiten bzw. Luftströmungen erfassen und in verschiedenen Einheiten ausgeben. Mit Hilfe dieser Größen ist zusätzlich der Volumenstrom messbar. Nach dem Einschalten des Gerätes die Taste „Anemo“ drücken. Mehrfaches Drücken der Taste „Unit“ verändert die Einheiten: FPM (Fuß pro Minute), knots (Knoten), m/s (Meter pro Sekunde) und km/h (Kilometer pro Stunde). Erneutes Drücken der Taste „Anemo“ ermöglicht es Ihnen den Volu- menstrom zu ermitteln. Mit der Taste „Unit“ wechseln Sie zwischen den Einheiten CMM (Kubikmeter pro Minute) und CFM (Kubikfuß pro Minute). Ermitteln Sie zuerst die Fläche der Strömungsöffnung. Durch Drücken der Taste „Set“ haben Sie nun die Möglichkeit, mit Hilfe der Tasten „Unit“ (dezimalstelle ändern), „Hold“ (+) und „Beleuchtung“ (–), die ermittelte Fläche einzustellen. Nach Eingabe bestätigen Sie mit der Taste „Set“. Bitte beachten Sie folgende Anwendungshinweise bei der Ermittlung der Windgeschwindigkeit / Luftströmung: – Vermeiden Sie direkte Sonneneinstrahlung während der Messung – Platzieren Sie das Gerät so nah wie möglich an der Strömungsquelle – Positionieren Sie das Gerät parallel zur Strömungsquelle – Mit der MAX-Funktion die Stelle mit dem stärksten Luftstrom ermitteln Durch Drücken der Taste „Mode“ wird zusätzlich zum aktuellen Messwert der höchste (MAX), niedrigste (MIN), durchschnittliche (AVG) oder der Differenzwert (DIF) angezeigt. Mit der Taste „HOLD“ kann der aktuelle Messwert gehalten werden. Windgeschwindigkeit / Luftströmung

Manual_MultiTest-Master_DE.indd 06 28.09.2010 13:21:21 UhrTechnische Daten Umgebungstemperatur Au× ösung Genauigkeit -10 °C... 60 °C

• ± 1.5 °C Relative Luftfeuchte Au× ösung Genauigkeit Au× ösung, Genauigkeit 0% p. 100
• % r.H. 0.1% (20 p. 80
• %) ± 3% / 25 °C 0.1% (< 20% und > 80%) ± 5% / 25 °C Schalldruckpegel 30 p. 130
• dB (A): Au× ösung Genauigkeit Schalldruckpegel 30 p. 130
• dB (C): Au× ösung Genauigkeit Frequenzbereich Prüfbedingung 0.1% ± 1.5 dB 0.1% ± 1.5 dB 100 p. 8000
• Hz 94dB, 1KHz Sinuskurve Beleuchtungsstärke bei Farbtemperatur 2856K, kalibriert nach Referenz-Glühlampe 2856K 0 p. 2
• KLux: Au× ösung / Genauigkeit 0 p. 20
• KLux: Au× ösung / Genauigkeit 0 KLux: Au× ösung / Genauigkeit 1 Lux / ± (5% vom Messwert + 10 digits) 10 Lux / ± (5% vom Messwert + 10 digits) 100 Lux / ± (5% vom Messwert + 10 digits) Windgeschwindigkeit p. 50

0.5...20 m/s: Au× ösung / Genauigkeit

1.8...72 km/h: Au× ösung / Genauigkeit

1.6...65.7 ft/s: Au× ösung / Genauigkeit

0.9...38.9 Knoten: Au× ösung / Genauigkeit

Luftstrom 0...999.9 CMM m/s: Genauigkeit 0...999.9 CFM ft/s: Genauigkeit ± (3% vom Messwert + 10 digits) ± (3% vom Messwert + 10 digits) Stromversorgung 1 x 9V IEC 6F22 Arbeitstemperatur 0 °C…60 °C Abmessungen (B x H x T) 280 x 89 x 50 mm Gewicht 0,430 kg Technische Änderungen vorbehalten. 10.10 Die Funktion und die Betriebssicherheit ist nur dann gewährleistet, wenn das Messgerät im Rahmen der angebenen klimatischen Bedingungen betrieben wird und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info Manual_MultiTest-Master_DE.indd 07 28.09.2010 13:21:22 Uhr08
