BRUGSANVISNING MultiTestMaster Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

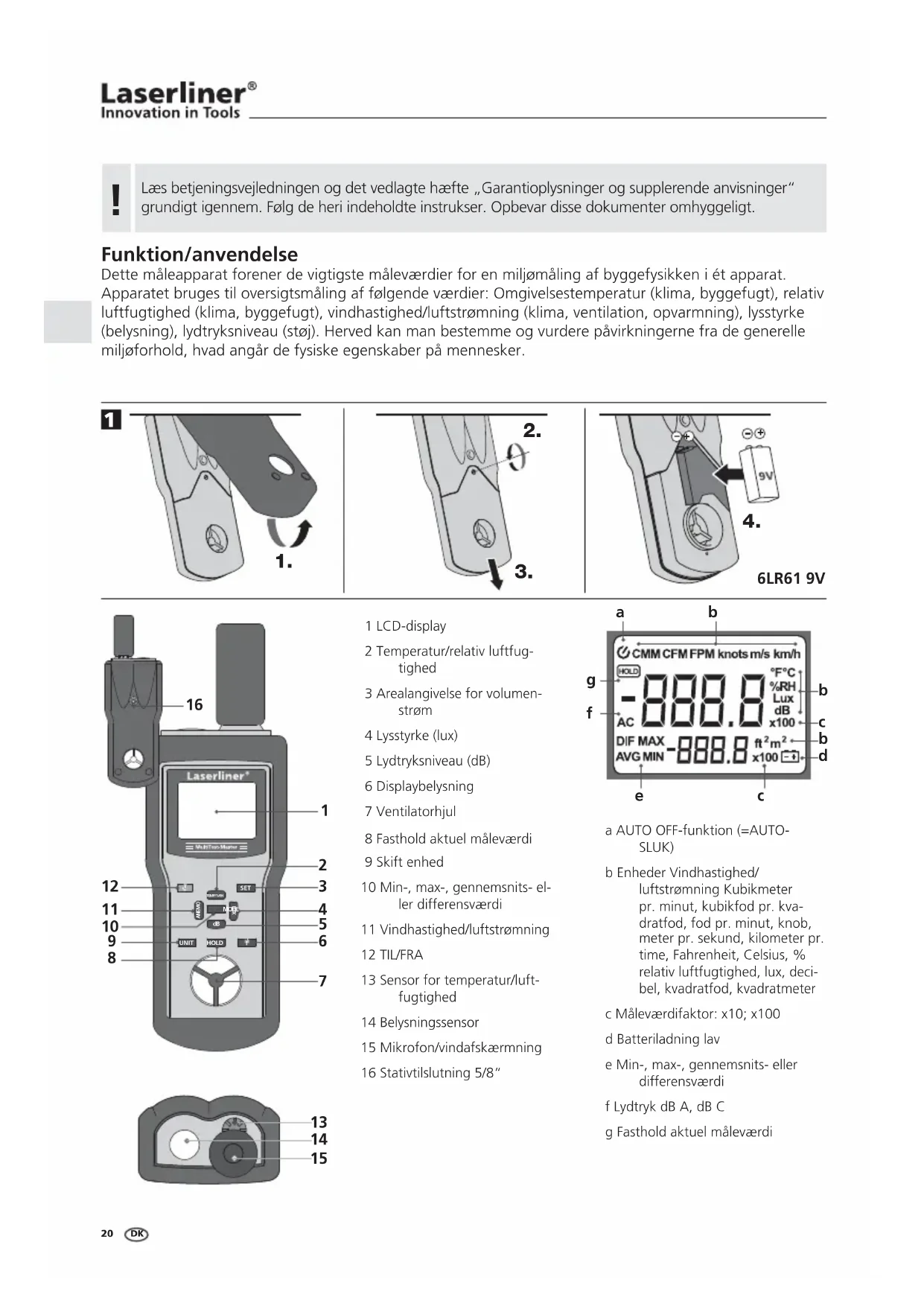

Dette måleapparat forener de vigtigste måleværdier for en miljømåling af byggefysikken i ét apparat. Apparatet bruges til oversigtsmåling af følgende værdier: Omgivelsestemperatur (klima, byggefugt), relativ luftfugtighed (klima, byggefugt), vindhastighed/luftstrømning (klima, ventilation, opvarmning), lysstyrke (belysning), lydtryksniveau (støj). Herved kan man bestemme og vurdere påvirkningerne fra de generelle miljøforhold, hvad angår de fysiske egenskaber på mennesker. Funktion/anvendelse

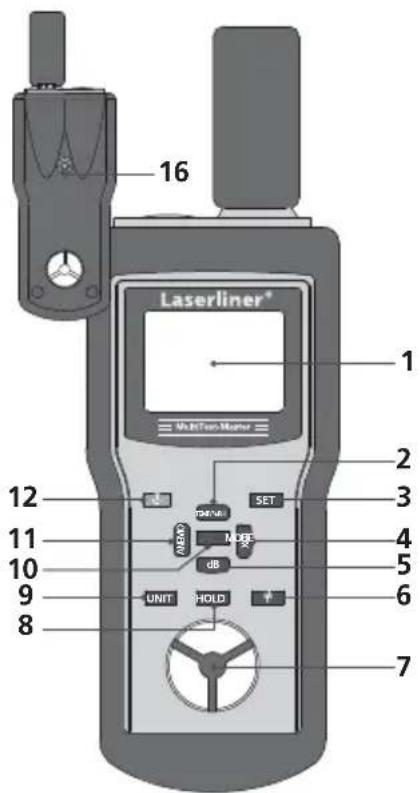

1 LCD-display 2 Temperatur/relativ luftfug- tighed 3 Arealangivelse for volumen- strøm 4 Lysstyrke (lux) 5 Lydtryksniveau (dB) 6 Displaybelysning 7 Ventilatorhjul 8 Fasthold aktuel måleværdi 9 Skift enhed 10 Min-, max-, gennemsnits- el- ler differensværdi 11 Vindhastighed/luftstrømning 12 TIL/FRA 13 Sensor for temperatur/luft- fugtighed 14 Belysningssensor 15 Mikrofon/vindafskærmning 16 Stativtilslutning 5/8“ a AUTO OFF-funktion (=AUTO- SLUK) b Enheder Vindhastighed/ luftstrømning Kubikmeter pr. minut, kubikfod pr. kva- dratfod, fod pr. minut, knob, meter pr. sekund, kilometer pr. time, Fahrenheit, Celsius, % relativ luftfugtighed, lux, deci- bel, kvadratfod, kvadratmeter c Måleværdifaktor: x10; x100 d Batteriladning lav e Min-, max-, gennemsnits- eller differensværdi f Lydtryk dB A, dB C g Fasthold aktuel måleværdi

Når apparatet tændes, vises den aktuelle omgivelsestemperatur i °C på displayet. Ved at trykke på knappen „Unit“ får man vist værdien i °F. Ved at trykke på knappen „Mode“ vises ud over den aktuelle måleværdi også den højeste (MAX), laveste (MIN), gennemsnitlige (AVG) eller differensværdien (DIF). Med knappen „HOLD“ kan man fastholde den aktuelle måleværdi. Omgivelsestemperatur

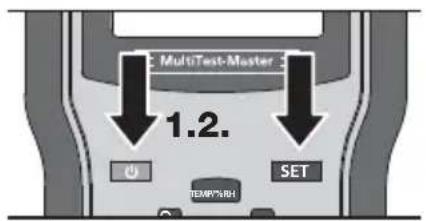

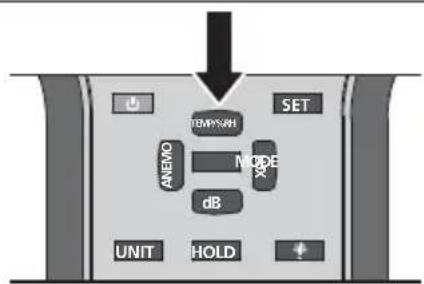

Når apparatet tændes, er „AUTO OFF-FUNKTION“ (=AUTO-SLUK) automatisk aktiveret. Efter 20 minutter slukker apparatet automatisk, hvis ingen af knapperne betjenes. Ved at holde knappen „ON/OFF“ inde og samtidig trykke på knappen „SET“ kan man hhv. aktivere og deaktivere den automatiske slukkefunktion. For optimal måling bør man vente ca. 15 min. efter tændingen af apparatet, til det har tilpasset sig de ændrede omgivelsesforhold i et rum. Den relative luftfugtighed betegner forholdet mellem luftens aktuelle vanddampindhold og det max mulige vanddampindhold ved samme temperatur og konstant tryk; varm luft kan optage mere vanddamp end kold luft. Ved 100% relativ luftfugtighed er mætningspunktet nået, og luften kan ikke optage mere vanddamp. Bliv ved med at trykke på knappen „Temp/%rH“, til der vises en måleværdi i % relativ luftfugtighed (%RH) på displayet. Ved at trykke på knappen „Mode“ vises ud over den aktuelle måleværdi også den højeste (MAX), laveste (MIN), gennemsnitlige (AVG) eller differensværdien (DIF). Med knappen „HOLD“ kan man fastholde den aktuelle måleværdi. Relativ luftfugtighed

aktiveret deaktiveret Ved hurtige temperatursvingninger (±1°C) skal sensoren tilpasse sig til de givne forhold, så der først kan opnås en stabil værdi efter nogen tid.

Ved hurtige ændringer af den relative luftfugtighed (±1%) skal sensoren tilpasse sig til de givne forhold, så der først kan opnås en stabil værdi efter nogen tid.

Displaybelysning Tænd displaybelysningen ved dårlige sigtbarhedsforhold. For at spare på batterierne slukker belysningen automatisk efter 10 sekunder. Man kan tænde den igen ved at trykke på knappen endnu en gang. HOLD MODEMODE

UNIT ANEMO LUX SET HOLD MODEMODE TEMP/%RH UNIT ANEMO LUX Manual_MultiTest-Master_DK 21 27.09.2010 16:16:31 UhrMed en fotoelektrisk sensor måles den indfaldende lysintensitet, som er effekten af en lysstråling pr. arealenhed. Fotometrien deÖ nerer lys på samme måde, som det registreres af det menneskelige øje. Desuden afhænger øjets følsomhed af bølgelængde og/eller lysfarve. Måleapparatet bruger specielle farveÖ ltre ved sensoren, som tilpasser sig efter følsomhedskurven (CIE-kurven). Når man har tændt for apparatet, trykker man på knappen „Lux“. Ved bestemmelse af lysstyrken skal man iagttage følgende brugeranvisninger: – Sensoren på måle× aden skal indjusteres vinkelret på lyskilden. – Under målingen må lysindfaldet ikke skygges af operatøren eller andre genstande, som ikke er en del af målingen. – Fjern vindafskærmningen på mikrofonen. – Nulstillingen af måleapparatet kan kontrolleres ved fuldstændig afdækning af sensoren. – A× adnings-, lysstof- eller energisparelamper bør være tændt i længere tid inden en måling (ca. 15 minutter) for at stabilisere lysstyrken. Ved at trykke på knappen „Mode“ vises ud over den aktuelle måleværdi også den højeste (MAX), laveste (MIN), gennemsnitlige (AVG) eller differensværdien (DIF). Med knappen „HOLD“ kan man fastholde den aktuelle måleværdi. Lysstyrke (lux)

Vejledende værdier for lysstyrke indendørs. Praktisk eksempel Lysstyrke i lux Transportområder, underordnede rum 20 Korridorer i bygninger til personer 50 Sanitetsfaciliteter, maskinrum, trapper 100 Regelmæssigt anvendte arbejdspladser i produktionsanlæg, kantiner 200 Konferencerum, gymnastiksale 300 Kontorer, medicinske indretninger (katastrofetjeneste) 500 Konstruktions- og tegnestuer 750 Overvågningssteder, montagerum, prøvestationer 1000 Montagerum til mindre komponenter 1500 Det tilgængelige lys udendørs er ca. 100 gange stærkere end indendørs. Ved kraftigt lysindfald vises måleværdien med faktor 10 eller faktor 100 på displayet. SET HOLD MODEMODE

Manual_MultiTest-Master_DK 22 27.09.2010 16:16:32 UhrVejledende værdier for lysstyrke udendørs. Praktisk eksempel Lysstyrke i lux Solskin 50.000 – 100.000Overskyet 2.000 – 10.000God gadebelysning 20Fuldmåne 0,01 – 0,1 Dette apparat opfatter lyden omtrent på samme måde som det menneskelige øre. Den indbyggede mikrofon modtager de ind- kommende lydbølger og omformer disse til elektriske signaler. Den menneskelige hørelse fungerer efter bestemte kørekurver. Jo højere lydtryk, desto højere opfattes lyden. Jo højere frekvens, desto højere opfattes lyden. For at sikre en høreægte (‚binaural‘) måling er dette apparat forsynet med Ö ltre. A-vægtningen (dB A) efterligner den menneskelige hørelses frekvensgang og anvendes ved de × este målinger af arbejds- og miljøstøj. C-vægtningen anvendes fx ved videnskabelige målinger. Når man har tændt for apparatet, trykker man på knappen „dB“. Ved at trykke på knappen „Unit“ kan man skifte mellem dB (A) og dB (C). Ret mikrofonen mod den pågældende støjkilde, og overhold den passende afstand. Ved at trykke på knappen „Mode“ vises ud over den aktuelle måleværdi også den højeste (MAX), laveste (MIN), gennemsnitlige (AVG) eller differensværdien (DIF). Med knappen „HOLD“ kan man fastholde den aktuelle måleværdi. Lydtryksniveau (dB)

SET HOLDMODEMODE TEMP/%RH UNIT ANEMO LUX Kraftig vindstøj (> 10m/sek.) kan påvirke måleværdien. I så fald bruger man den medfølgende vindafskærmning.

Støjkilde Lydtryksniveau i dB (A) Høretærskel 0Rolige boligomgivelser 30…40Sagte samtale, roligt kontormiljø 40…50Normal samtale 50…60Stærk gadetraÖ k 70…80Råb, skrig 80…85Tryklufthammer (på 10 m afstand) 90…100Start af jetmotorer (på 100 m afstand) 120…130Smertegrænse 140 MultiTest-Master

Manual_MultiTest-Master_DK 23 27.09.2010 16:16:33 UhrMed det indbyggede ventilatorhjul kan måleapparatet registrere vind- hastigheder eller luftstrømninger og udlæse disse i forskellige enheder. Ud fra disse værdier kan man også måle volumenstrømmen. Når man har tændt for apparatet, trykker man på knappen „Ane- mo“. Man kan ændre enheden ved at trykke gentagne gange på knappen „Unit“: FPM (fod pr. minut), knots (knob), m/s (meter pr. sekund) og km/h (kilometer pr. time). Man kan beregne volumenstrømmen ved at trykke endnu en gang på knappen „Anemo“. Med knappen „Unit“ kan man skifte mellem enhederne CMM (kubikmeter pr. minut) og CFM (kubikfod pr. kva- dratfod). Man skal dog først bestemme strømningsåbningens areal. Ved at trykke på knappen „Set“ kan man indstille det beregnede areal ved hjælp af knapperne „Unit“ (ændring af decimaler), „Hold“ (+) og „Belysning“ (–). Efter dataindgivelsen bekræfter man med knappen „Set“. Ved bestemmelse af vindhastigheden / luftstrømningen skal man iagttage følgende brugeranvisninger: – Undgå direkte solstråling under målingen. – Placér apparatet så tæt som muligt på strømningskilden. – Anbring apparatet parallelt med strømningskilden. – Med MAX-funktionen bestemmer man stedet med den kraftigste luftstrøm. Ved at trykke på knappen „Mode“ vises ud over den aktuelle måle- værdi også den højeste (MAX), laveste (MIN), gennemsnitlige (AVG) eller differensværdi (DIF). Med knappen „HOLD“ kan man fastholde den aktuelle måleværdi. Vindhastighed / luftstrømning

• Manual_MultiTest-Master_DK 24 27.09.2010 16:16:33 UhrTekniske data Omgivelsestemperatur Opløsning Nøjagtighed -10°C p. 60
• °C 0,1°C ±1,5°C Relativ luftfugtighed Opløsning Nøjagtighed Opløsning Nøjagtighed 0% p. 100
• % RL 0,1% (20 p. 80
• %) ±3% / 25°C 0,1% (<20% og > 80%) ±5% / 25°C Lydtryksniveau 30 p. 130
• dB (A): Opløsning Nøjagtighed Lydtryksniveau 30 p. 130
• dB (C: Opløsning Nøjagtighed Frekvensområde Kontrolforhold 0,1% ±1,5 dB 0,1% ±1,5 dB 100 p. 8000
• Hz 94 dB, 1 KHz sinuskurve Lysstyrke Ved farvetemperatur 2856 K, kalibreret efter reference- glødelampe 2856 K 0 p. 2
• klux: Opløsning / nøjagtighed 0 p. 20
• klux: Opløsning / nøjagtighed 0 p. 50
• klux: Opløsning / nøjagtighed 1 lux / ±(5% af måleværdi + 10 cifre) 10 lux / ±(5% af måleværdi + 10 cifre) 100 lux / ±(5% af måleværdi + 10 cifre) Vindhastighed 0,5 p. 20
• m/s: Opløsning / nøjagtighed 1,8 p. 72
• km/h: Opløsning / nøjagtighed 1,6 p. 65
• ,7 ft/s: Opløsning / nøjagtighed 0,9 p. 38
• ,9 knob: Opløsning / nøjagtighed 0,1 m/s / ±(3% af måleværdi + 10 cifre) 0,1 km/h / ±(3% af måleværdi + 10 cifre) 0,1 ft/s / ±(3% af måleværdi + 10 cifre) 0,1 knob / ±(3% af måleværdi + 10 cifre) Luftstrøm 0 p. 999

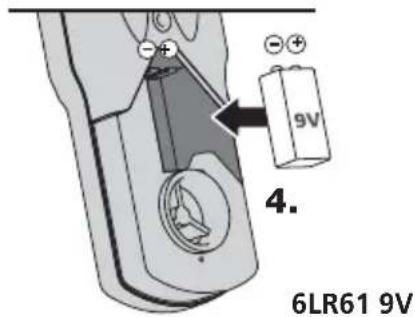

• ,9 CMM m/s: Nøjagtighed 0 ,9 CFM ft/s: Nøjagtighed ±(3% af måleværdi + 10 cifre) ±(3% af måleværdi + 10 cifre) Strømforsyning 1 x 9V IEC 6F22 Arbejdstemperatur 0°C…60°C Dimensioner (B x H x D) 280 x 89 x 50 mm Vægt 0,430 kg Forbehold for tekniske ændringer. 10.10 Måleapparatets funktion og driftssikkerhed kan kun garanteres, hvis det anvendes under de foreskrevne klimatiske betingelser og kun bruges til de formål, det er beregnet til. Vurderingen af måleresultaterne og de heraf følgende foranstaltninger sker på brugerens eget ansvar i henhold til den pågældende arbejdsopgave. p. 999

EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info Manual_MultiTest-Master_DK 25 27.09.2010 16:16:35 Uhr26

0.1 % (< 20 % og > 80 %)
